Bộ Nâng LED Trên Cho P1P & Tấm Kính X1 (ESP8266 & WLED)

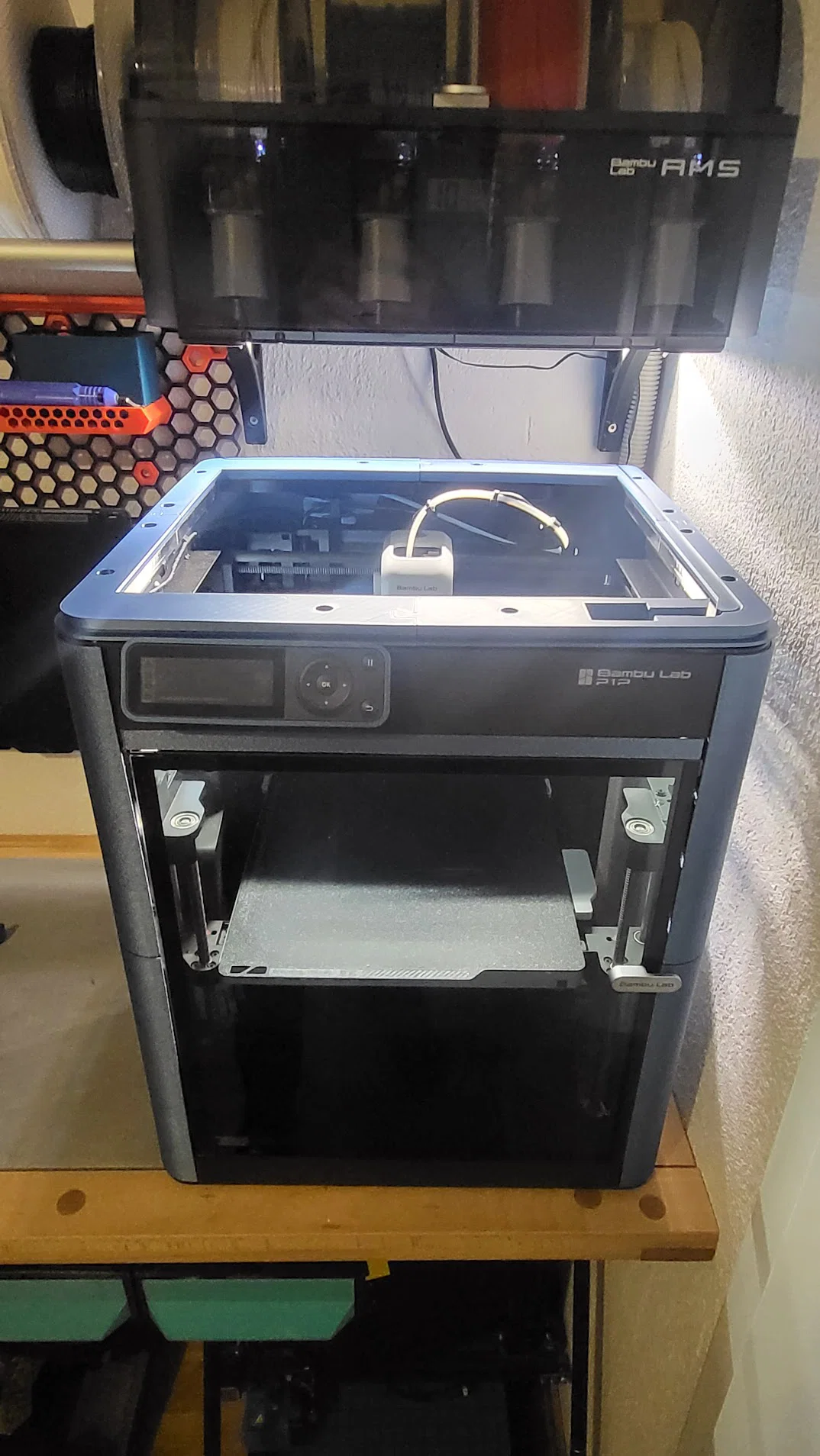

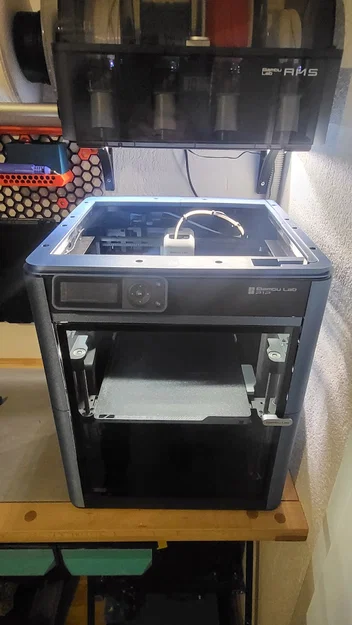

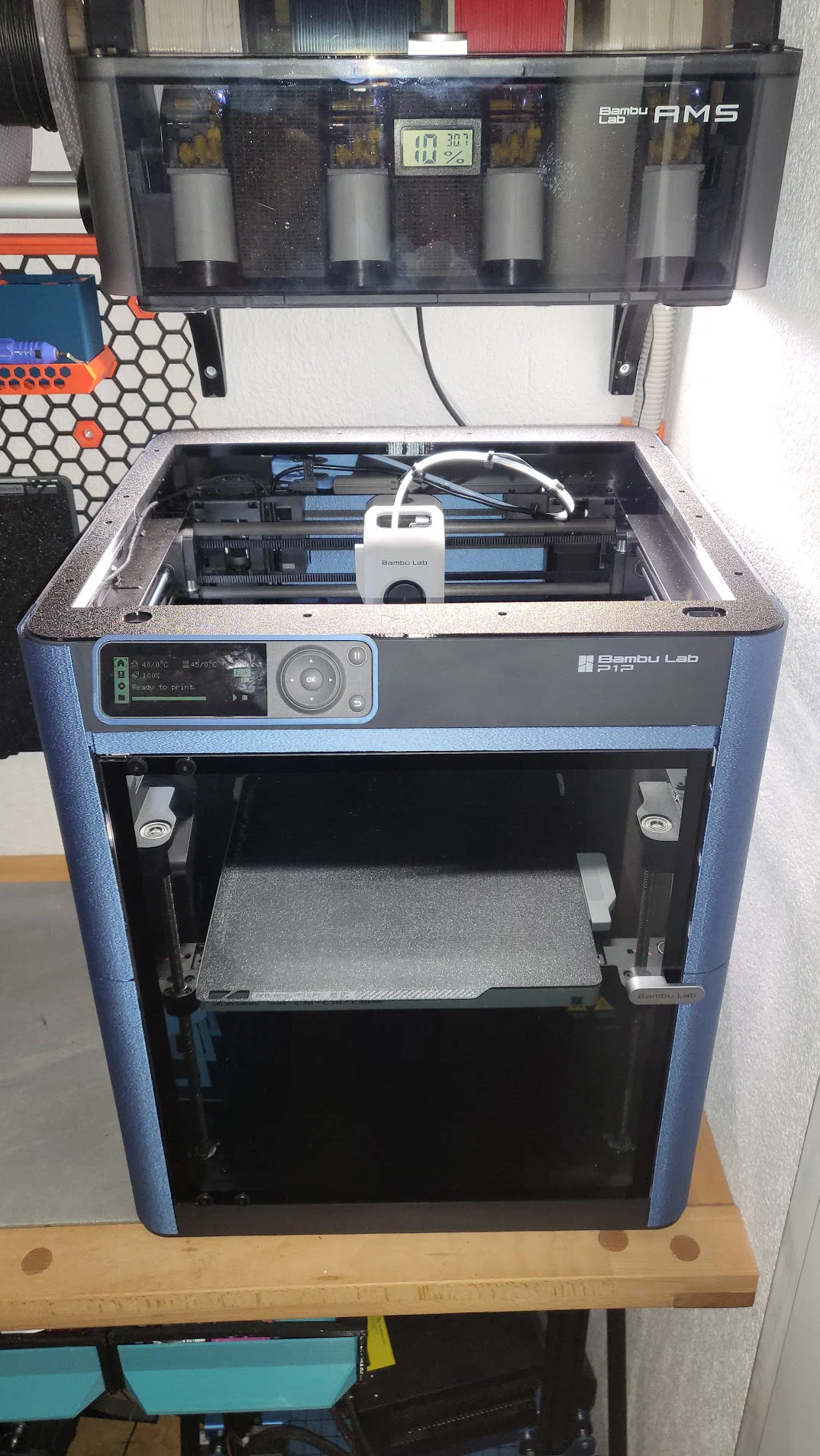

Đây là một bộ nâng LED phía trên cho P1P, được thiết kế để chứa Tấm kính che X1. Sau khi in Bambu Lab P1P "Minimal" Enclosure + X1 Door, tôi cảm thấy nó hơi mở ở phía trên. Bản in: * Mọi thứ trừ các bộ phận phía trên đều được in bằng cấu hình tiêu chuẩn 0.20 @ BBL P1P tiêu chuẩn

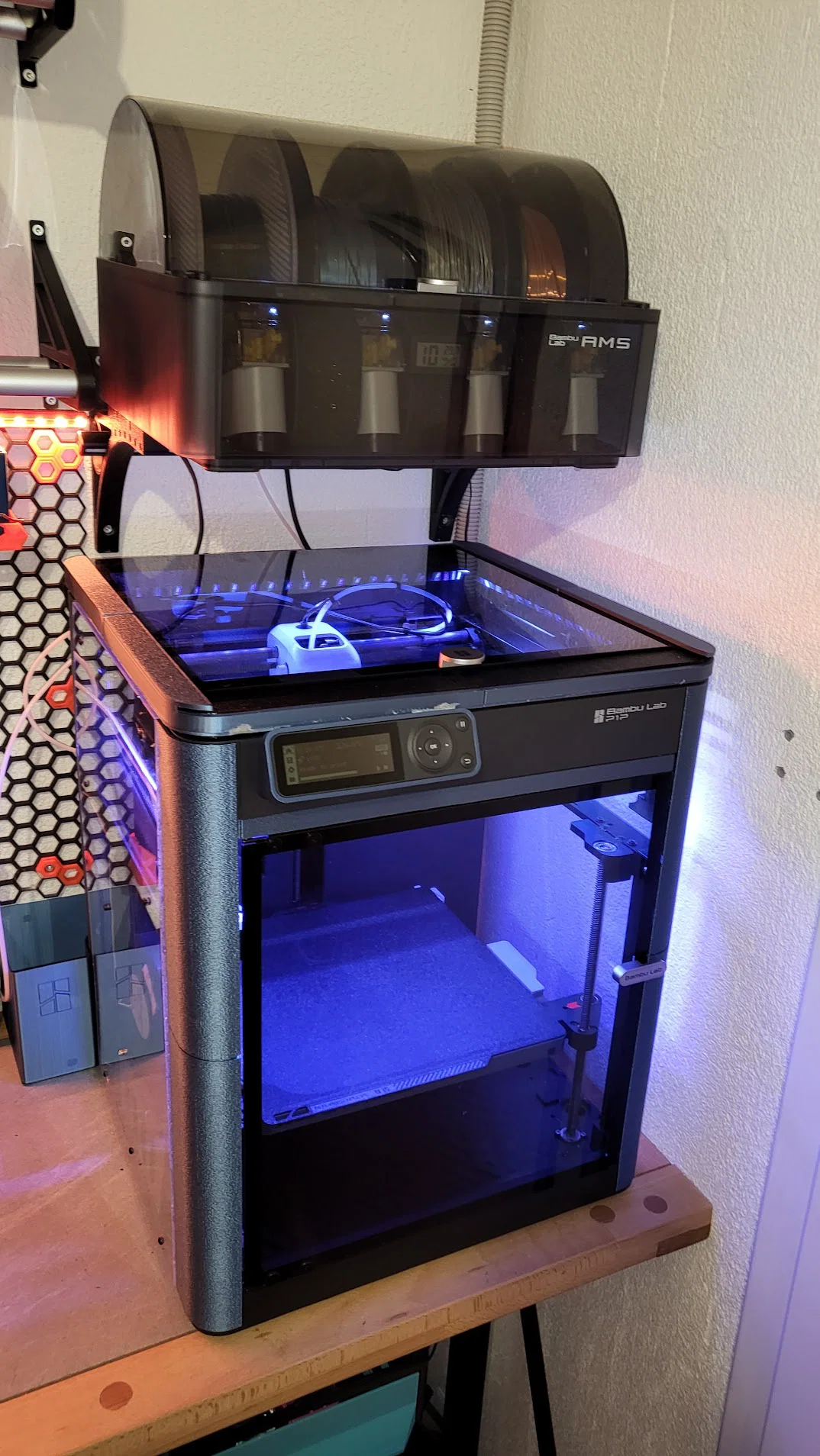

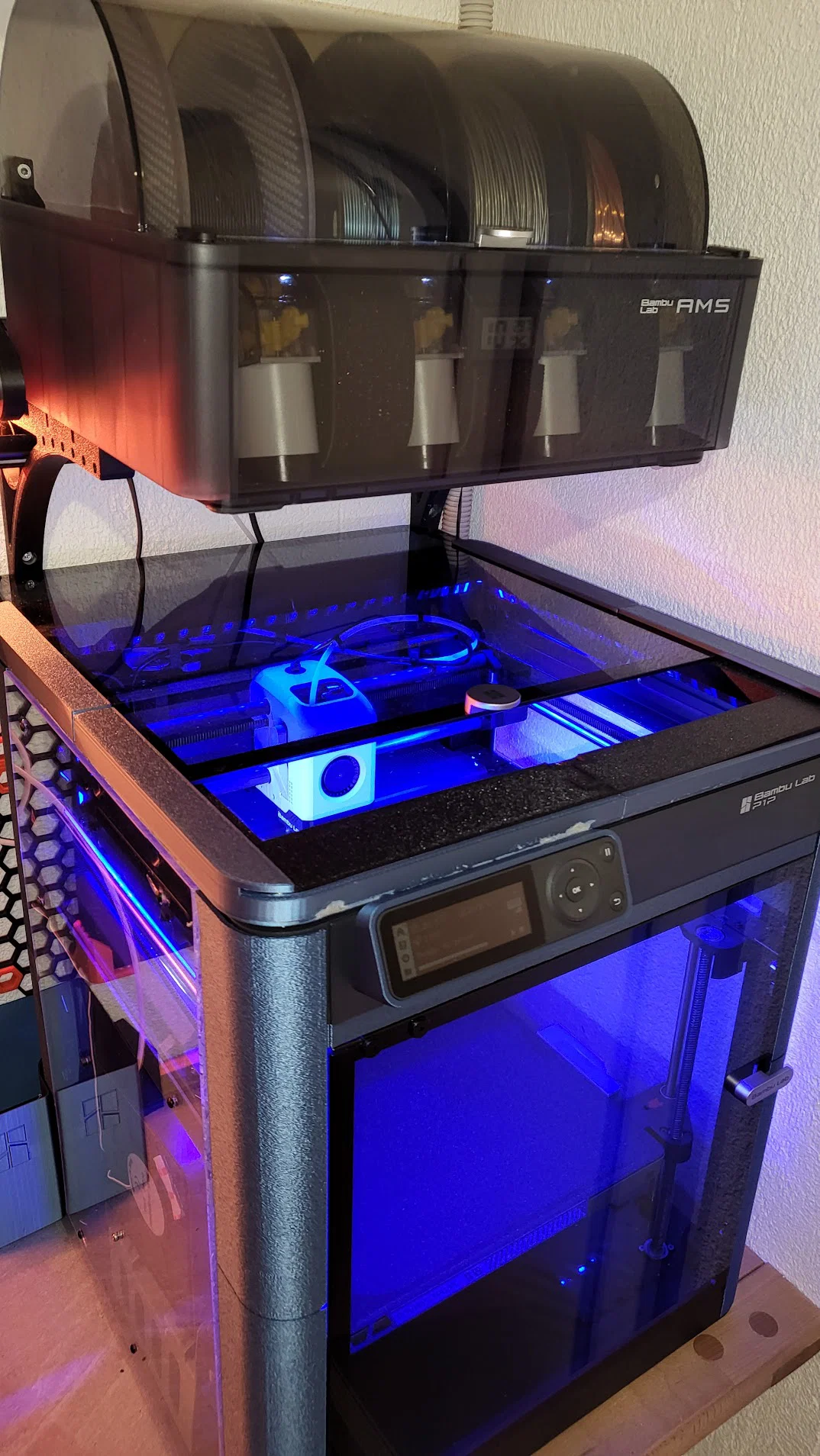

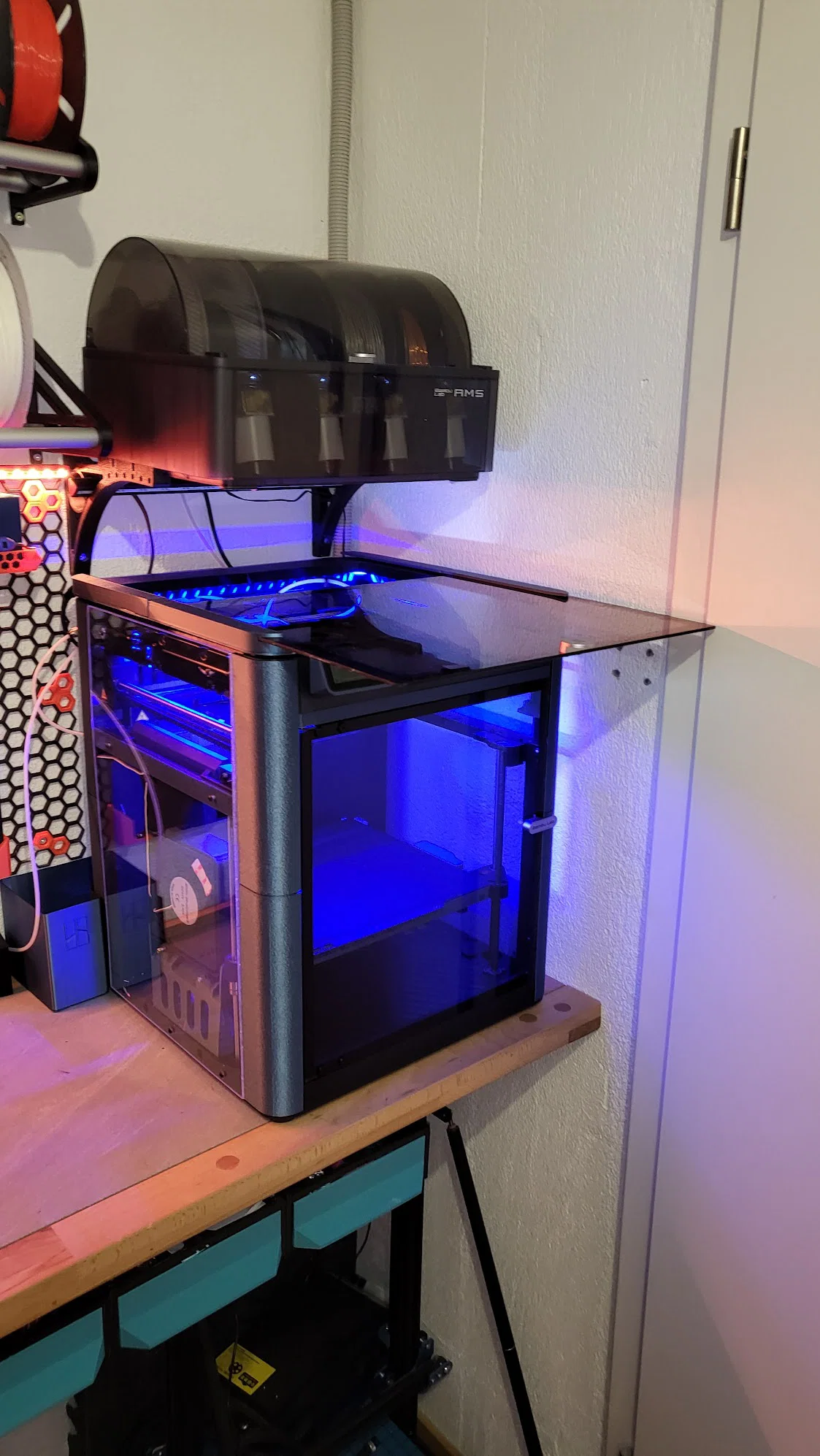

• Các bộ phận phía trên được in với lớp trên cùng khác cho các bộ phận hỗ trợ như trong YouTube Video này Lý do: Thật không may, sau khi lắp đặt Bambu Lab P1P "Minimal" Enclosure, bề mặt trên cùng không bằng phẳng. Do đó, Tấm kính che X1 không thể đặt dễ dàng. Lắp ráp: Vì vậy, bước đầu tiên là làm cho bề mặt phẳng, để chúng ta có thể xây dựng trên đó. Xin lưu ý, bộ phận này phải được in từ sợi linh hoạt. Nó lớn hơn một chút để tránh bị lung lay. Nếu bạn in bằng PLA hoặc các sợi cứng khác thì sẽ không vừa. Bây giờ có thể bắt đầu với bộ phận nâng LED, nơi giữ Tấm kính che X1 gốc. Như bạn thấy, tôi đã lấy cảm hứng từ thiết kế BambuLab Top Glass Riser 4 COB LED Remix with LED Shield. Phần điện tử bắt đầu ở đây. Xin lỗi, từ đây trở đi bạn nên biết đầu nóng của mỏ hàn của mình ở đâu. Vì vậy, trước hết, hãy đặt tất cả dây và bộ phận sao cho bạn có đúng chiều dài. Kế hoạch của tôi là sử dụng Cổng USB của P1P để chạy Dải LED. Cáp ra phía sau để cấp nguồn cho Dải LED bên ngoài Máy in của bạn. Bạn cũng có thể sử dụng nó để đưa Dải LED bên ngoài vào Máy in. Như bạn có thể thấy, tôi đã chọn phương pháp lắp đặt Dải LED lười biếng, vì không ai sẽ nhìn thấy nó nữa. Trước khi hàn, hãy flash phiên bản mới nhất của WLED lên ESP8266 của bạn. Nếu không, bạn sẽ phải mang toàn bộ bộ phận lắp ráp đến PC của mình (tôi biết điều đó như thế nào…) Đỏ (5v), Đen (Gnd) và Xanh lục (Data) Nếu việc hàn hoàn tất, việc lắp ráp cuối cùng sẽ bắt đầu. Căn chỉnh "bánh sandwich" đó (Làm phẳng bề mặt, đèn và kính) và ép các núm vú vào như thể đó là sinh nhật của bạn. Bây giờ hãy dán các bộ phận phía trên, được in với các bộ phận hỗ trợ khác nhau (Hỗ trợ PLA trên PETG hoặc ngược lại) để có bề mặt hoàn thiện mượt mà hơn, vào phần còn lại của "bánh sandwich". Và bạn đã hoàn thành (dùng ít keo hơn tôi) Bạn có thể trượt kính sang phía sau để không làm quá nóng thể tích in của bạn. Bạn có thể trượt và tháo kính ra phía trước để bảo trì Máy in.
