Đế Hộp Đựng Gridfinity (Tùy Chỉnh CadQuery)

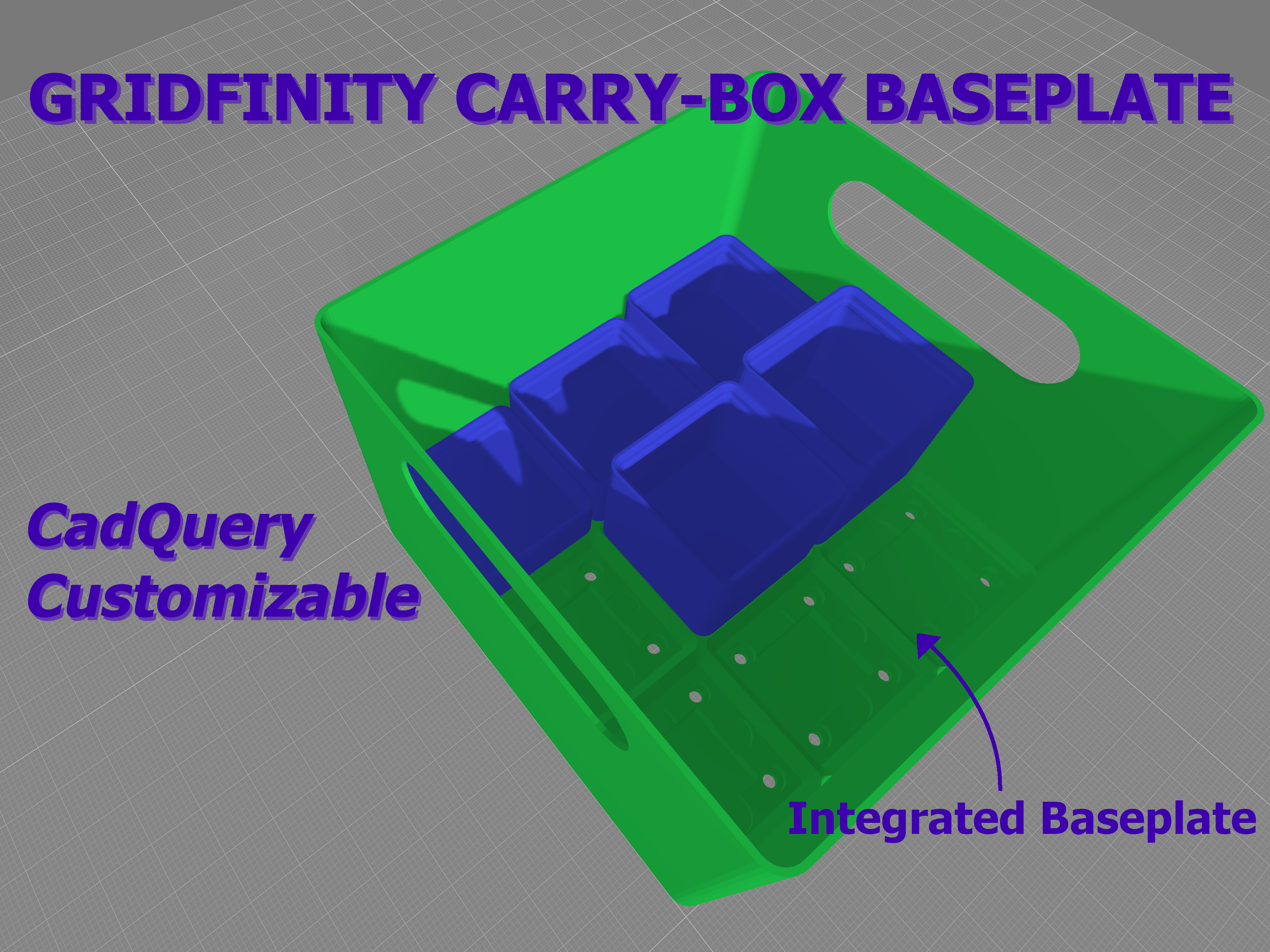

Cái này lấy cảm hứng từ đế nặng của Zack Freedman, nhưng có thêm hộp đựng bên ngoài với các khe cắm tay cầm và đặt khoang chứa vật nặng ở TRÊN. Giống như tất cả các mẫu Gridfinity khác của tôi, cái này được thiết kế bằng CadQuery thay vì Fusion 360. Xem video này để biết thêm thông tin về dự án:

Phiên bản này có thể tùy chỉnh trong CadQuery để bạn có thể tạo ra các đế Gridfinity nặng có kích thước tùy chỉnh, kể cả những đế có kích thước lớn đến khó tin như đế 10x10, v.v. Tôi đã bao gồm một lựa chọn ngẫu nhiên các kích thước lưới từ 1x1 trở lên. Chúng sẽ hoàn toàn tương thích với các hộp/lưới chính thức. Bạn cũng có thể tùy chỉnh hoàn toàn các kích thước đơn vị X và Y, sự hiện diện của các khe chứa vật nặng và/hoặc các lỗ nam châm/bu lông VÀ BÂY GIỜ cả chiều cao của hộp đựng! (trong tên tệp: nowt = không có khe chứa vật nặng, và nohole = không có lỗ nam châm/bu lông trên đế).

Chiều cao hộp đựng được đặt là 90mm, đủ để chứa thoải mái hộp Gridfinity 6 đơn vị mà không chặn tay cầm. Xem mã nguồn đi kèm để điều chỉnh thông số này!

# điều chỉnh hai biến này để thay đổi số lượng vị trí lưới
x_grid_number = 4 # THAY ĐỔI!
y_grid_number = 4 # THAY ĐỔI! cần là 2+ cho các khe tay cầm

disable_mholes = True  # vô hiệu hóa lỗ nam châm/bu lông
#^bao gồm lỗ bu lông, lỗ khoét và lỗ làm tù
disable_weights = True # vô hiệu hóa các khe cắt vật nặng
#^KHÔNG LÀM GIẢM ĐỘ DÀY CỦA PHẦN

ccase_unit_ht = 90 #mm, tổng chiều cao bao gồm cả đế
#^90mm chứa thoải mái hộp Gridfinity cao 6 đơn vị
ccase_wall_th = 1.2  #mm, độ dày thành hộp đựng

Tôi đã triển khai lại cái này vì nó có vẻ phù hợp với phần mềm CAD mã nguồn mở như CadQuery. Với ý nghĩ đó, tôi cũng đã phát hành tập lệnh Python mã nguồn đã được sử dụng để tạo ra các tệp STL. Tôi rất muốn người khác giúp tôi tạo ra các hộp đựng mới và/hoặc triển khai lại các hộp đựng trong phần mềm CAD mã nguồn mở như CadQuery hoặc OpenSCAD.

Tôi đã sử dụng CadQuery/CQ-Editor để thiết kế cái này với phiên bản gần đây được tải xuống từ github vào ngày 13 tháng 4 năm 2022. Không may là CadHub.xyz không có phiên bản CadQuery đủ mới để hiển thị cái này đúng cách (lưu ý, vấn đề là do thiếu đối số combine trong phiên bản cũ hơn của phương thức eachpoint).

CQ-Editor có sẵn trên github tại CadQuery/CQ-editor, nhưng bản phát hành ổn định mới nhất SẼ KHÔNG chạy mã nguồn cadquery đi kèm, vì vậy vui lòng sử dụng bản dựng tĩnh từ đây thay thế: https://github.com/jdegenstein/jmwright-CQ-Editor/releases/

Cũng xem mẫu đế Gridfinity nặng không cần hỗ trợ của tôi tại đây: /3d-model/de-day-gridfinity-co-trong-luong-in-khong-can-support-tuy-chinh-duoc-bang-cadquery

Nếu bạn quan tâm, hãy xem mẫu đế Gridfinity cơ bản của tôi tại đây: /3d-model/gridfinity-baseplate-cadquery-co-the-tuy-chinh

Và mẫu hộp Gridfinity không chia vách của tôi tại đây: /3d-model/hop-gridfinity-co-ban-khong-chia-co-the-tuy-chinh-bang-cadquery
