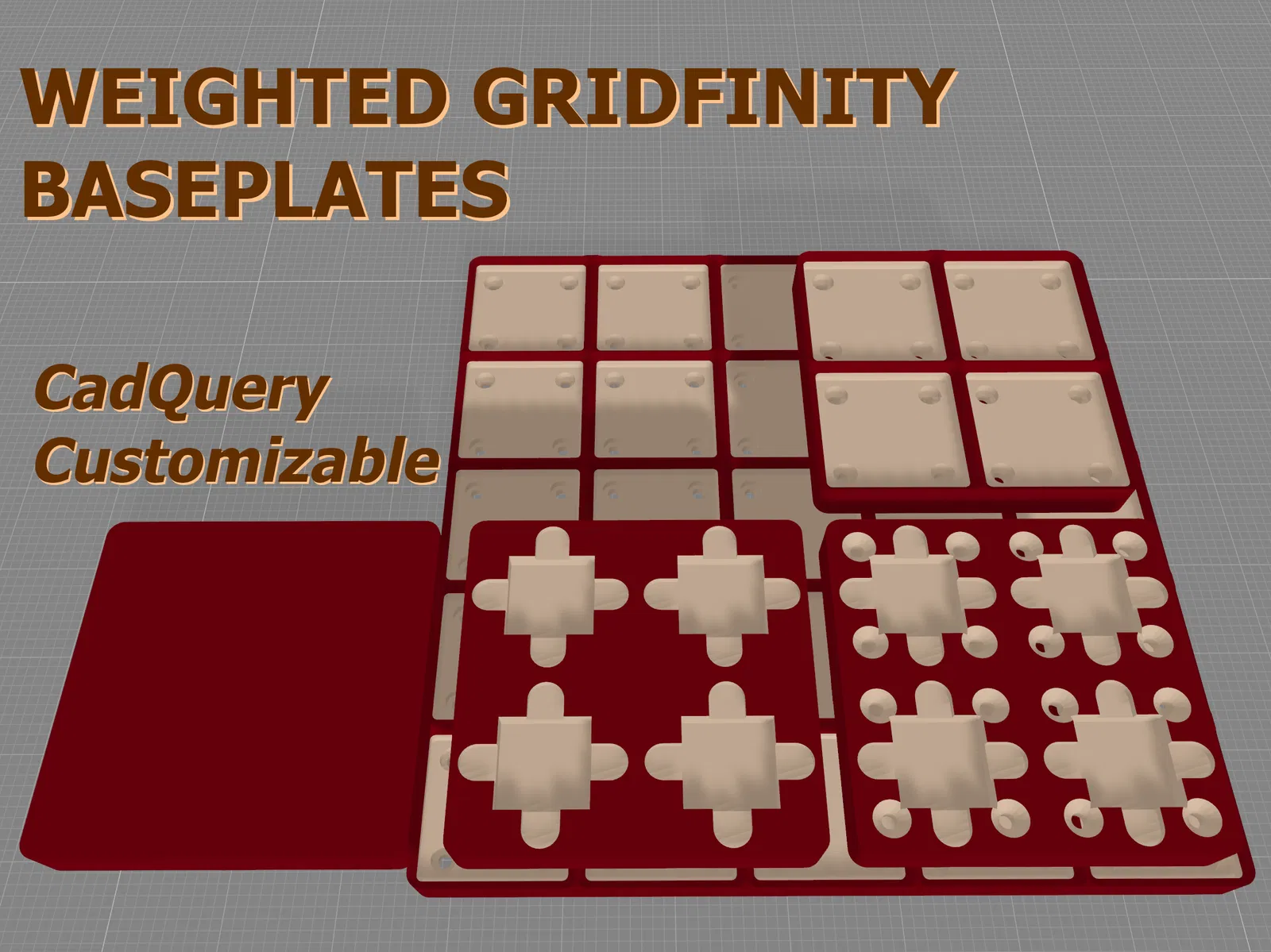

Đế Tấm Gridfinity Có Trọng Lượng Tùy Chỉnh Bằng CadQuery

Đây là bản tái hiện lại từ đầu những đế tấm Gridfinity có trọng lượng của Zack Freedman bằng CadQuery thay vì Fusion 360. Xem video này để biết thêm thông tin chi tiết về dự án: Phiên bản này có thể tùy chỉnh trong CadQuery để bạn có thể tạo ra các đế tấm Gridfinity có trọng lượng với kích thước tùy chỉnh, kể cả những cái lớn bất thường như đế 10x10, v.v. Tôi đã bao gồm một lựa chọn ngẫu nhiên các kích thước lưới từ 1x1 trở lên. Chúng sẽ hoàn toàn tương thích với các hộp/lưới chính thức. Bạn cũng có thể tùy chỉnh hoàn toàn kích thước đơn vị X và Y, VÀ sự hiện diện của các khe chứa trọng lượng VÀ/HOẶC các lỗ nam châm/bu lông! (trong tên tệp: nowt = không có khe trọng lượng, và nohole = không có lỗ nam châm/bu lông trong đế tấm). Tôi đã làm lại cái này vì nó có vẻ rất phù hợp với một phần mềm CAD mã nguồn mở như CadQuery. Với suy nghĩ đó, tôi cũng đã phát hành tập lệnh python mã nguồn được sử dụng để tạo ra các tệp STL. Tôi rất muốn người khác giúp tôi tạo ra các hộp đựng mới và/hoặc tái hiện các hộp đựng bằng phần mềm CAD mã nguồn mở như CadQuery hoặc OpenSCAD. Tôi đã sử dụng CadQuery/CQ-Editor để thiết kế cái này với phiên bản mới nhất được tải xuống từ github vào ngày 13 tháng 4 năm 2022. Thật không may, CadHub.xyz không có đủ phiên bản CadQuery mới để hiển thị cái này một cách chính xác (lưu ý, vấn đề nằm ở việc thiếu đối số combine trong phiên bản cũ hơn của phương thức eachpoint). CQ-Editor có sẵn trên github tại CadQuery/CQ-editor, nhưng bản phát hành ổn định mới nhất SẼ KHÔNG chạy mã nguồn cadquery đi kèm, vì vậy vui lòng sử dụng bản dựng tĩnh từ đây: https://github.com/jdegenstein/jmwright-CQ-Editor/releases/ Nếu bạn quan tâm, hãy xem thêm mẫu đế tấm Gridfinity cơ bản của tôi tại đây: /3d-model/gridfinity-baseplate-cadquery-co-the-tuy-chinh Và mẫu hộp Gridfinity không chia ngăn cơ bản của tôi tại đây: /3d-model/hop-gridfinity-co-ban-khong-chia-co-the-tuy-chinh-bang-cadquery Nếu bạn quan tâm, hãy xem thêm bộ sưu tập tất cả các thiết kế liên quan đến gridfinity mà tôi đã phát hành: https://www.f3d.vn/profile/jdegs
