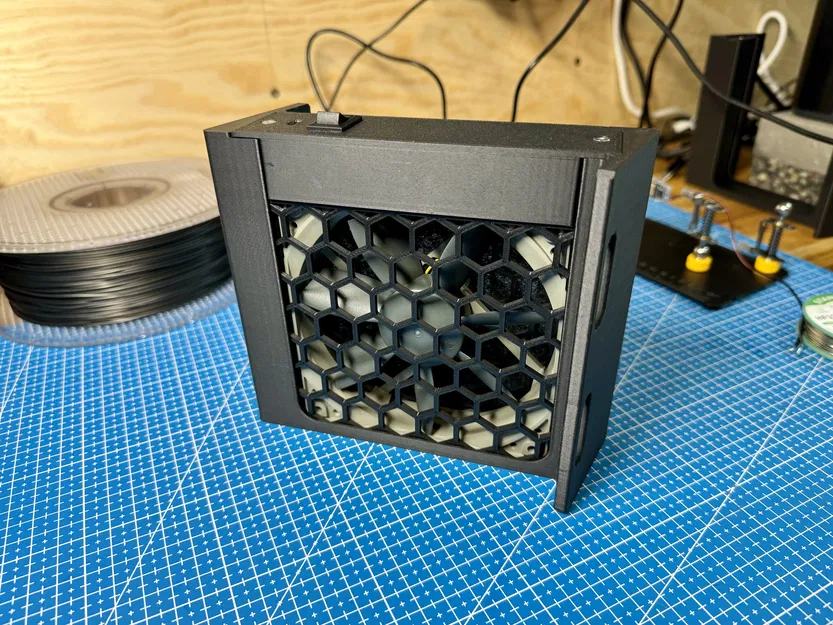

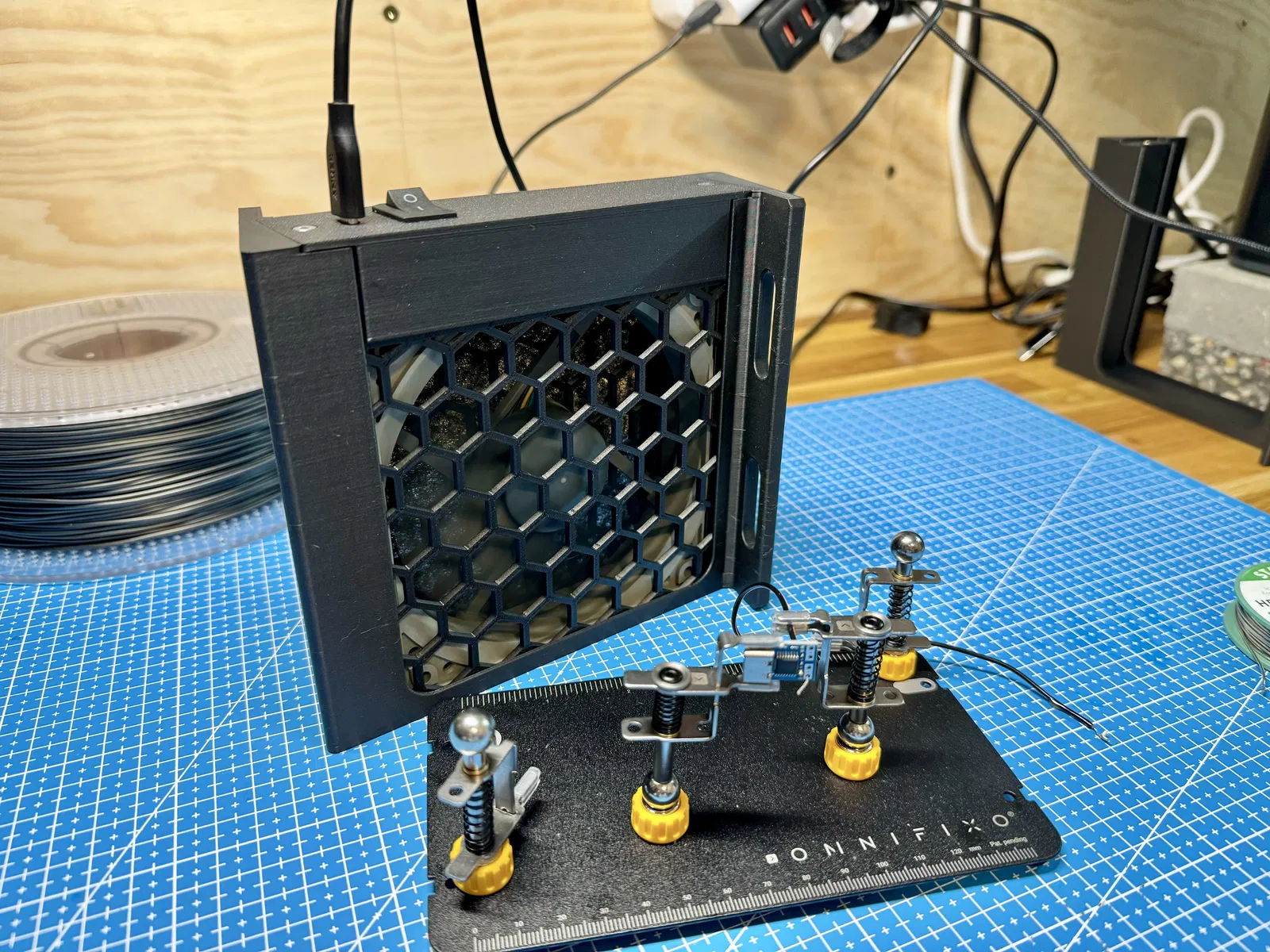

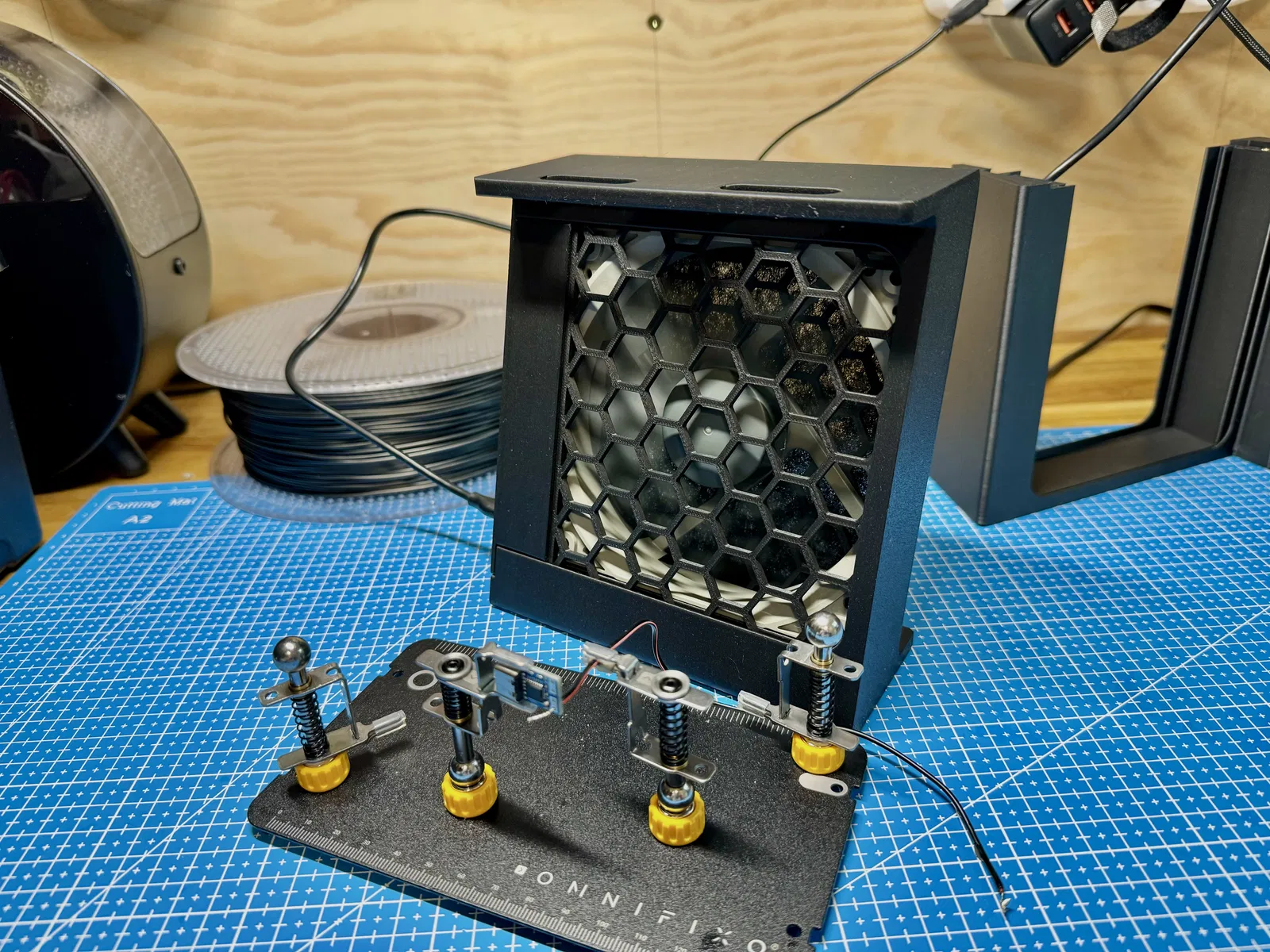

Máy Hút Khói Hàn (Solder Fume Extractor)

Dạo gần đây tui có tập tành hàn đồ và tui cần một cái máy hút khói hàn. Tui có tìm trên mạng mà chẳng có cái nào ưng ý hoặc là nó quá bất tiện.

Tui muốn cái gì?

• Thiết kế chắc chắn

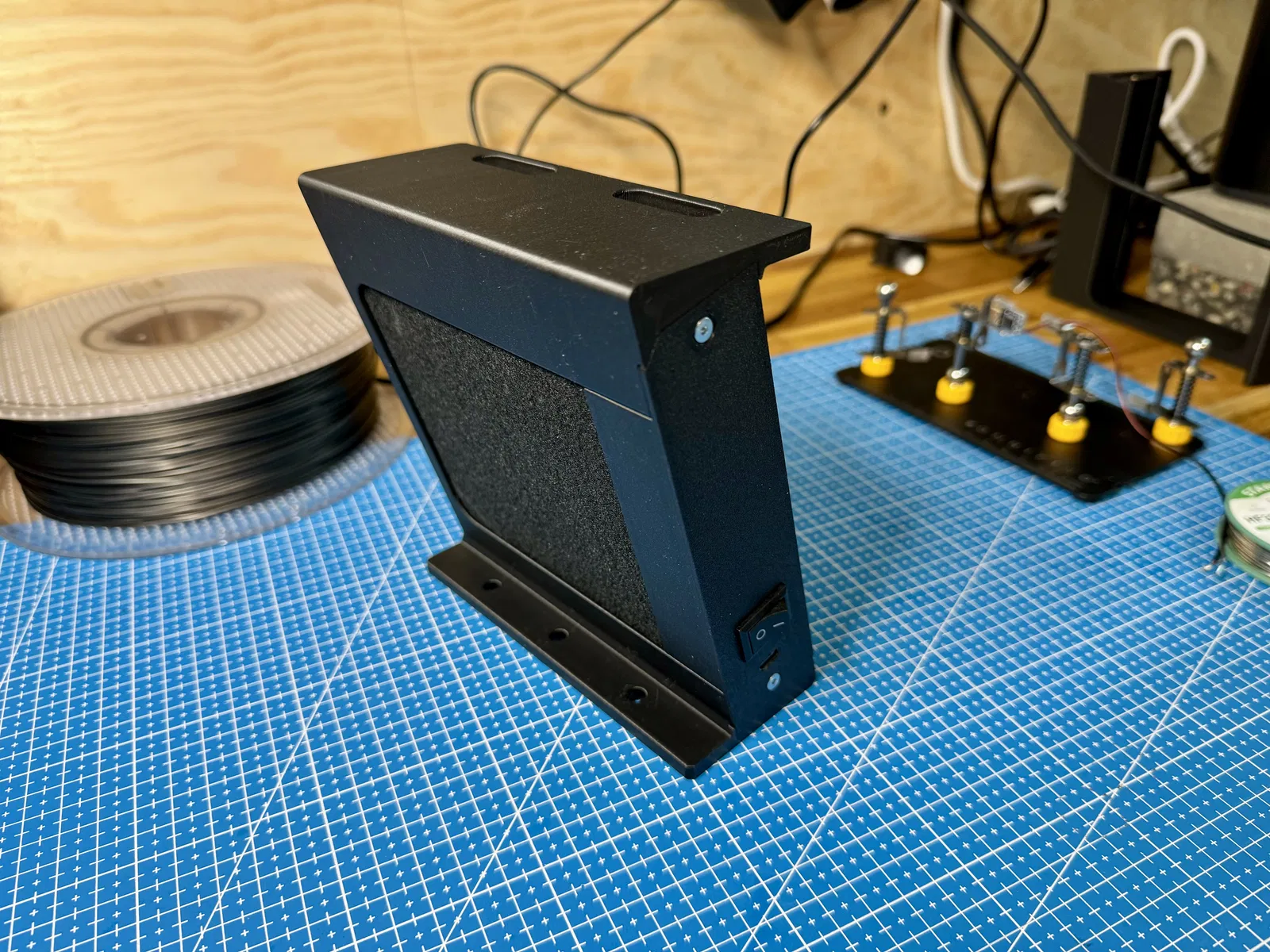

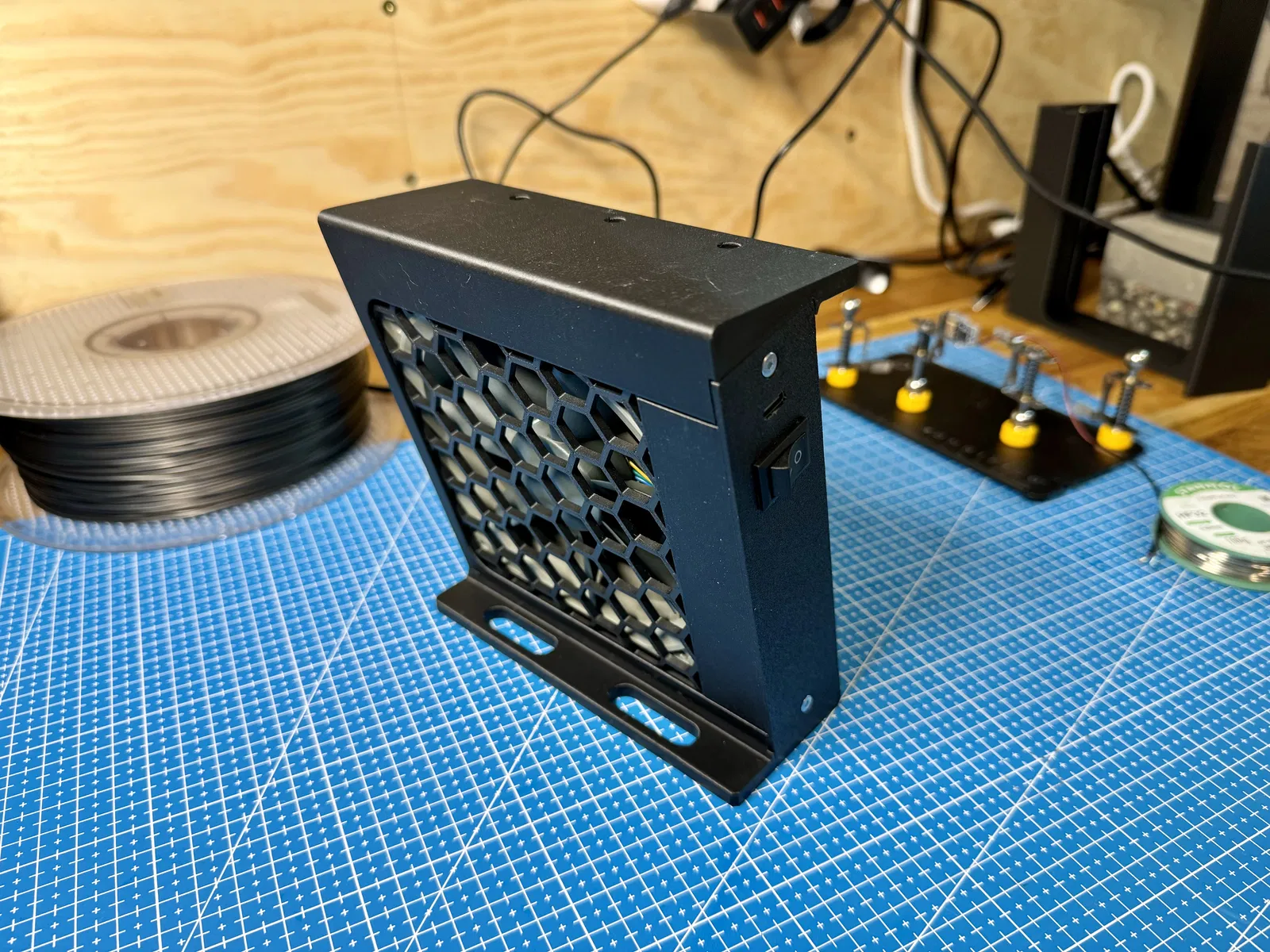

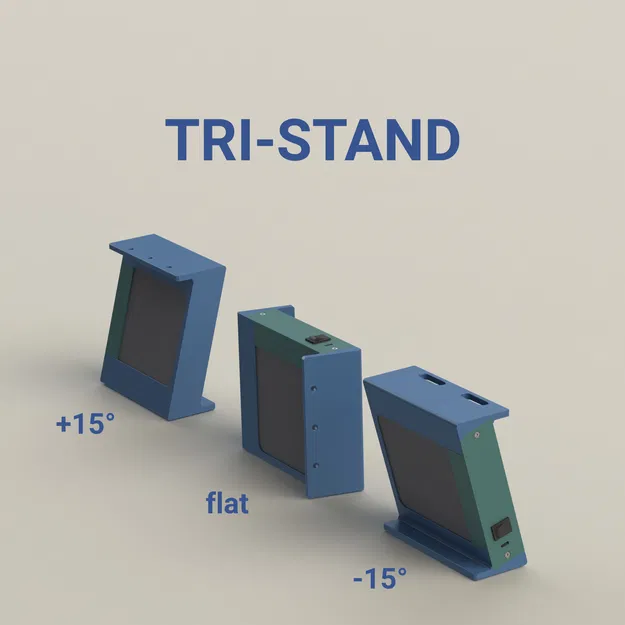

• Để được trên bàn ở mọi tư thế tui muốn

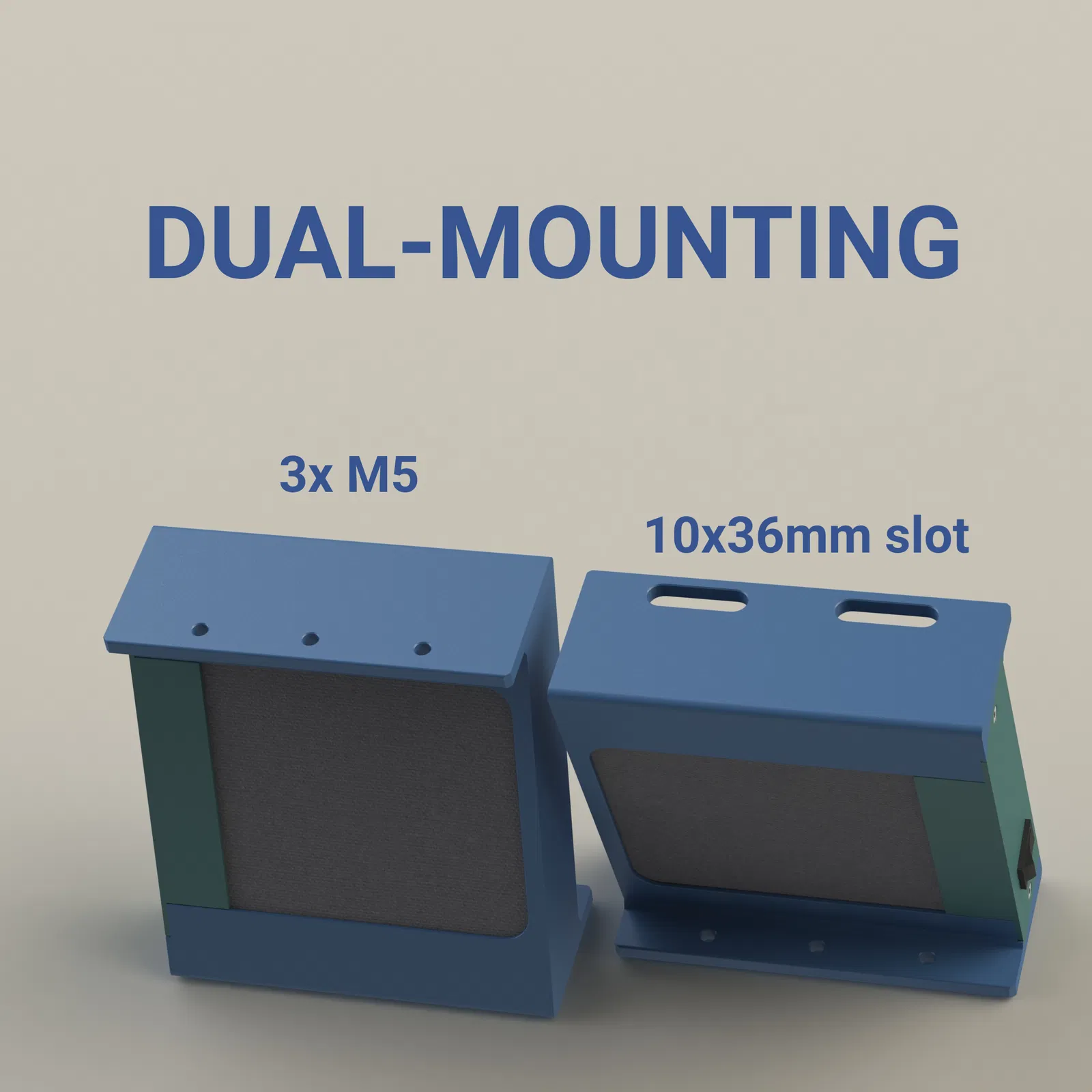

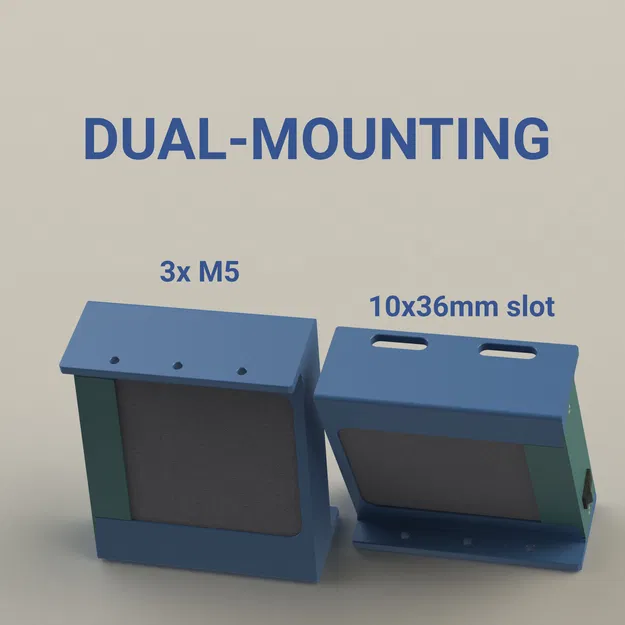

• Có thể treo lên được

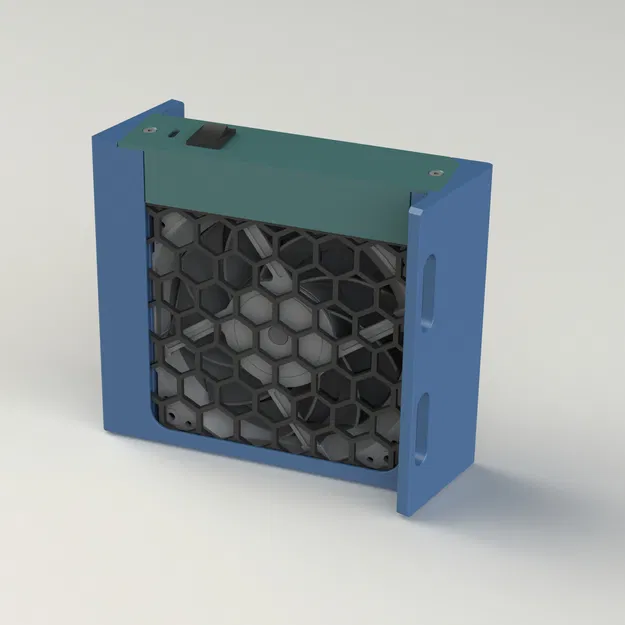

• Vừa quạt 120x25mm
• Cấp nguồn bằng USB-C
• Không có bộ phận chuyển động nào khác ngoài cái quạt
• In dễ, không cần hỗ trợ
• Vừa với các bộ lọc than hoạt tính thông thường

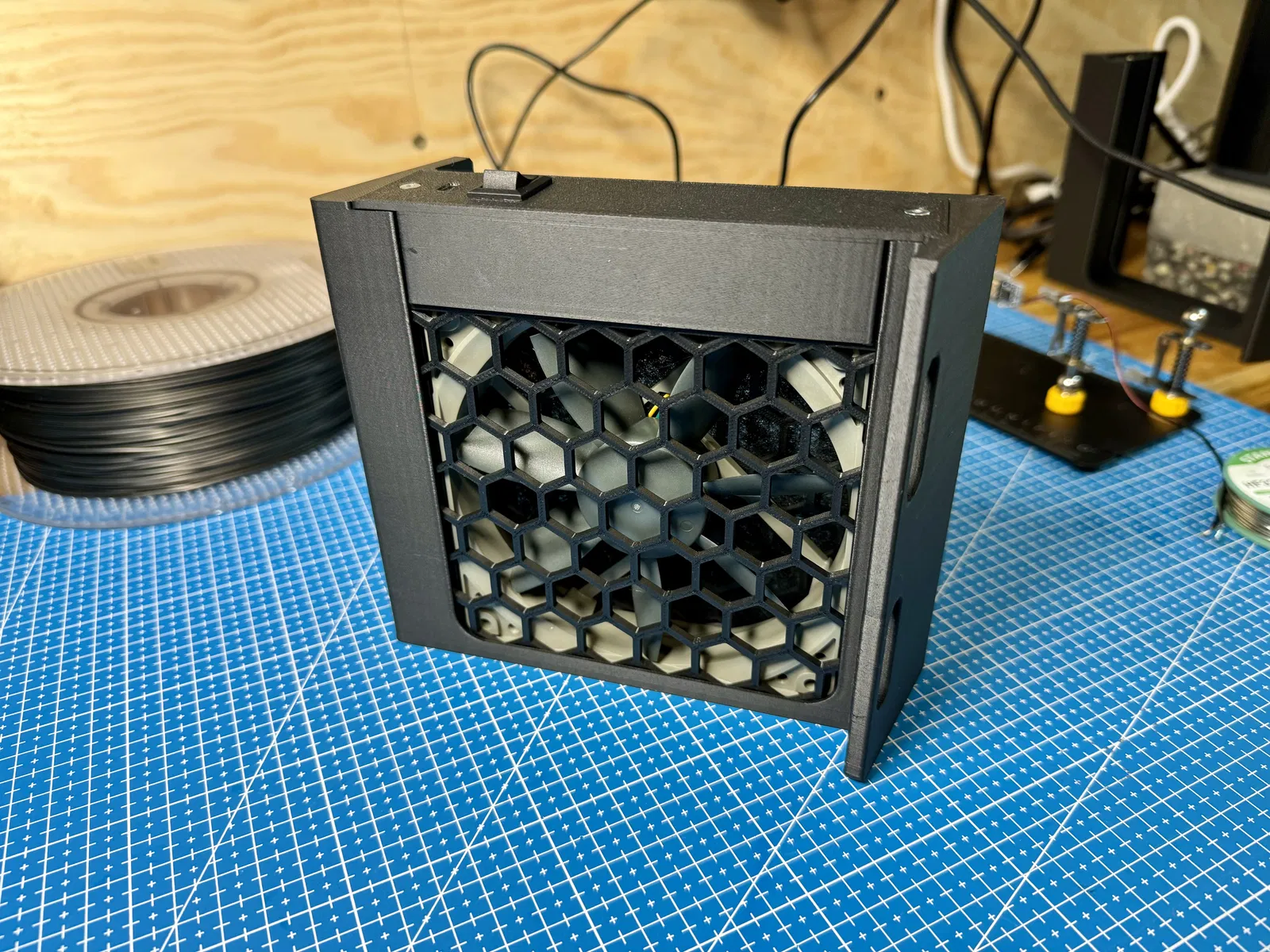

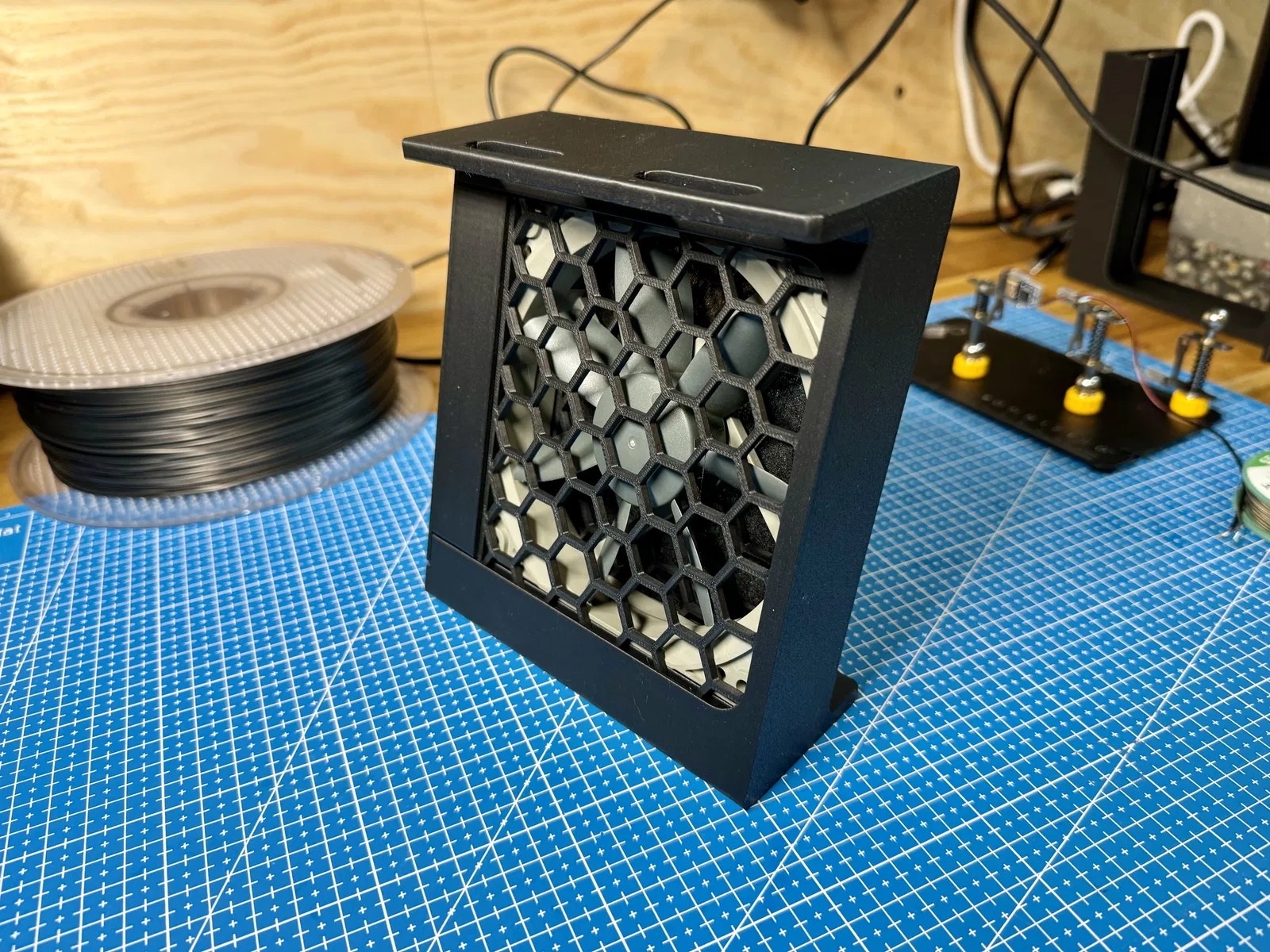

Cuối cùng thì tui tin là tui đã nghĩ ra một thiết kế đáp ứng đủ các tiêu chí.

Bạn sẽ cần gì?

• 230g vật liệu (nhựa PLA là đủ)
  • Fume base
  • Fume lid
  • 2x Fume wall
• 2x Ốc ren nhiệt M3
• 2x Ốc M3x6 mm đầu chìm
• 1x Bo mạch kích hoạt USB-V 12V - AliExpress
• 1x công tắc - AliExpress
• 1x quạt 120x25mm
• Bộ lọc than hoạt tính - Tui dùng loại cho máy hút mùi nhà bếp (dày 1.2mm, mẫu này có thể gắn tối đa 2 lớp)

Tui có đính kèm file STEP để nếu ai dùng linh kiện khác thì có thể chỉnh sửa cho phù hợp.

In ấn

Ban đầu tui có hơi gặp vấn đề với độ bám dính của bàn in nên tui đề xuất nên thêm 'mouse ears' ở cuối các bộ phận mỏng, ngoài ra thì 3 lớp tường là đủ, bạn có thể tăng lên 4 lớp xung quanh chỗ gắn ốc ren nhiệt. Tỷ lệ độ đặc là 8% dạng gyroid.

Chúc các bạn xài vui vẻ!
