Magic: The Gathering - Hộp Bài Commander Có Biểu Tượng Mana

Tui thấy có cái hộp đựng bài Commander được đăng lên http://www.reddit.com/r/3DPrinting, mà chủ bài đăng tự nhiên xóa mất tiêu.

Thế là tui tự tay làm lại từ đầu, kiêm luôn vụ thêm mấy cái hay ho vô.

Đây là cái hộp đựng bài dành cho Magic: The Gathering, đặc biệt là cho cái Định dạng Commander.

Tính năng:

Nam châm hút lại với 8 viên nam châm neodymium 5x3mm.

Link mua nam châm: https://www.amazon.com/5x3mm-Personalized-Multi-Use-Whiteboard-Refrigerators/dp/B078HTF489/

(Nói nhỏ, bạn cũng có thể xài nam châm 6x3mm để vừa khít hơn)

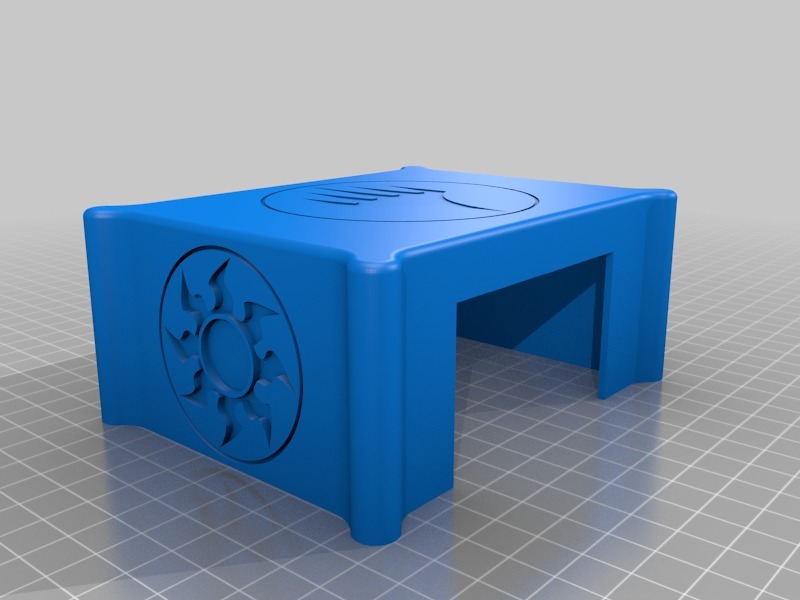

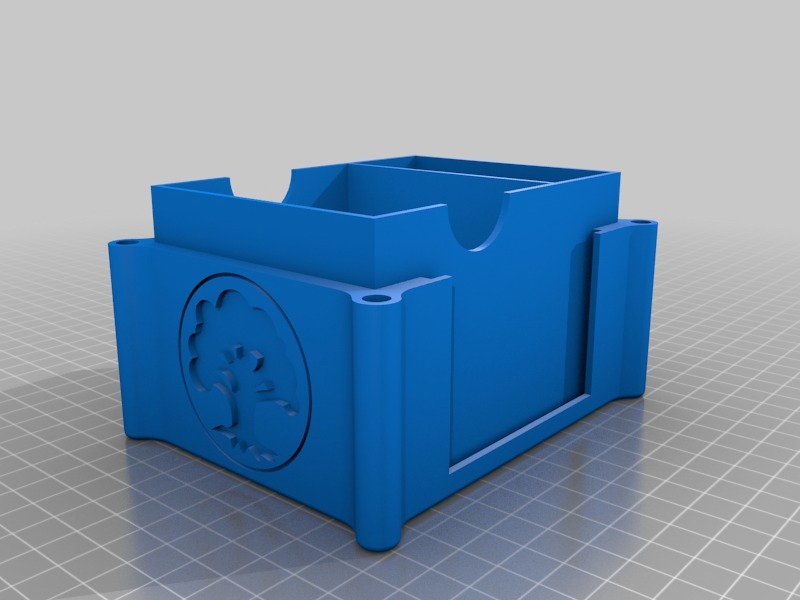

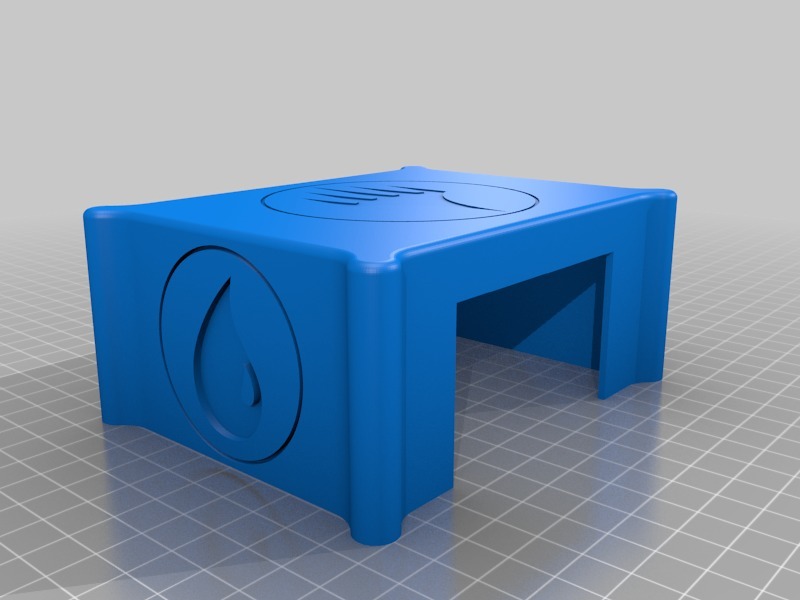

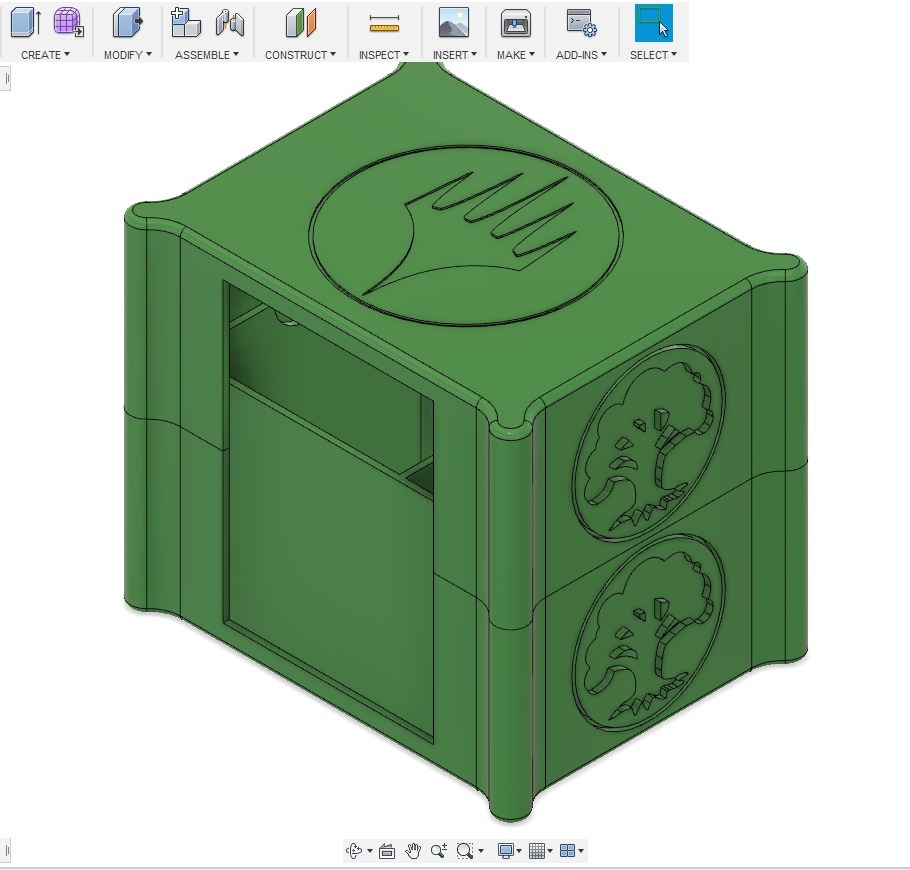

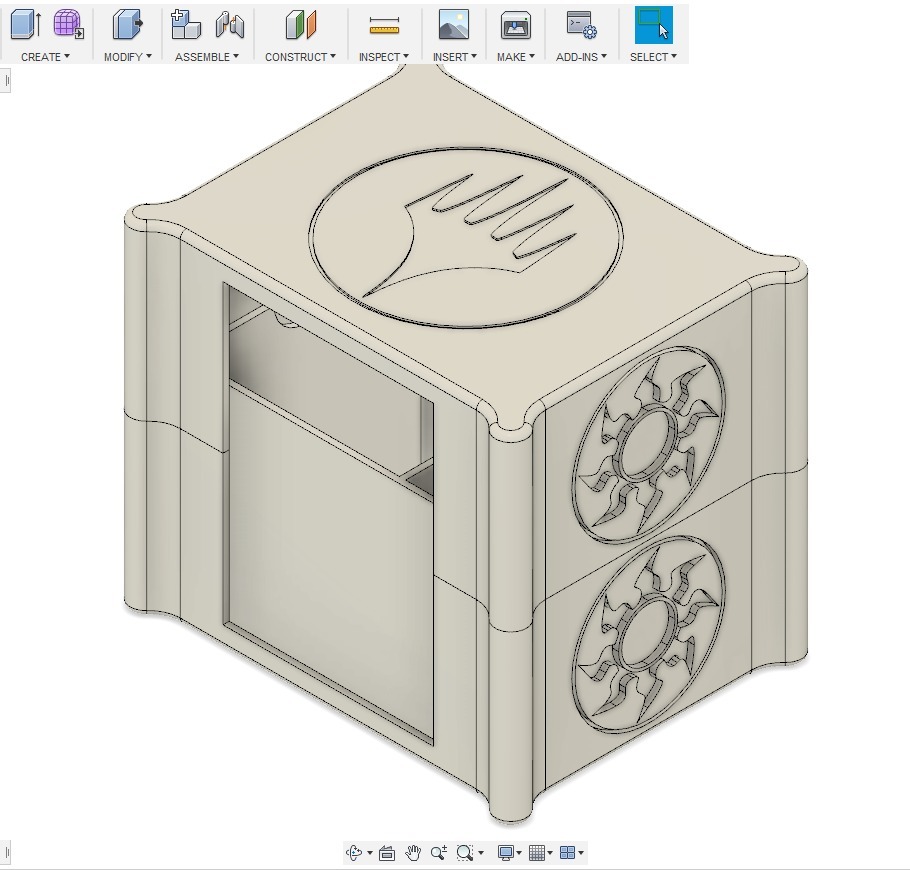

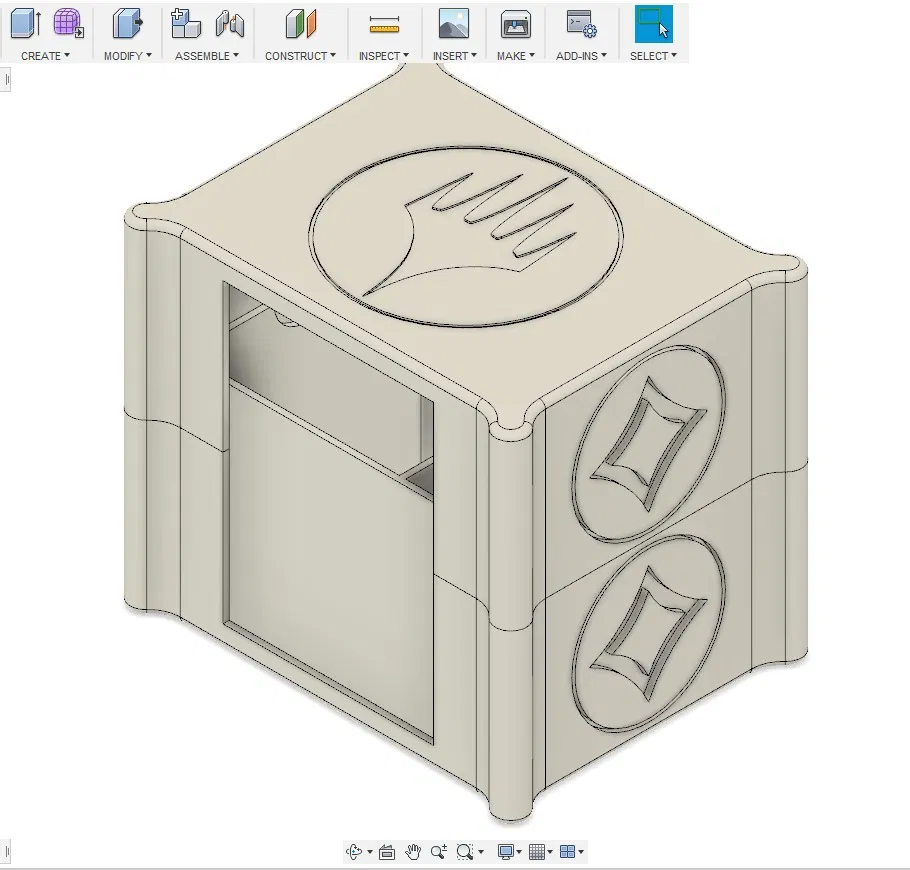

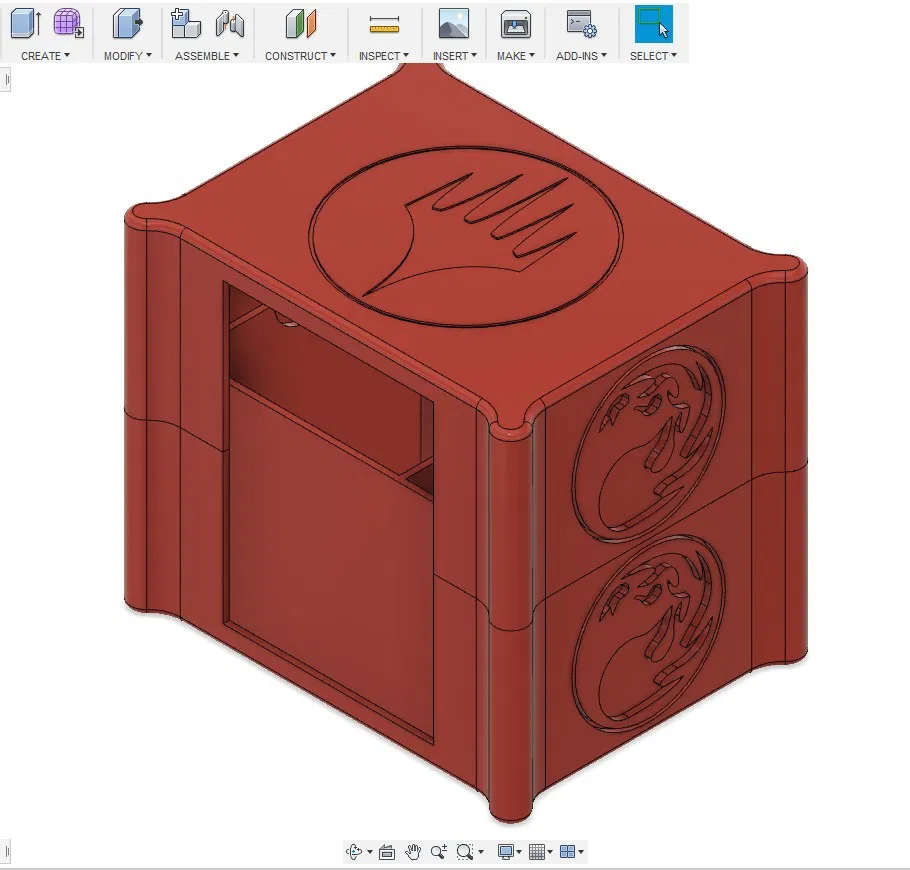

Có các phiên bản nắp và đáy cho từng loại mana.

Mấy cái này có thể phối tùy thích theo mana của bộ bài.

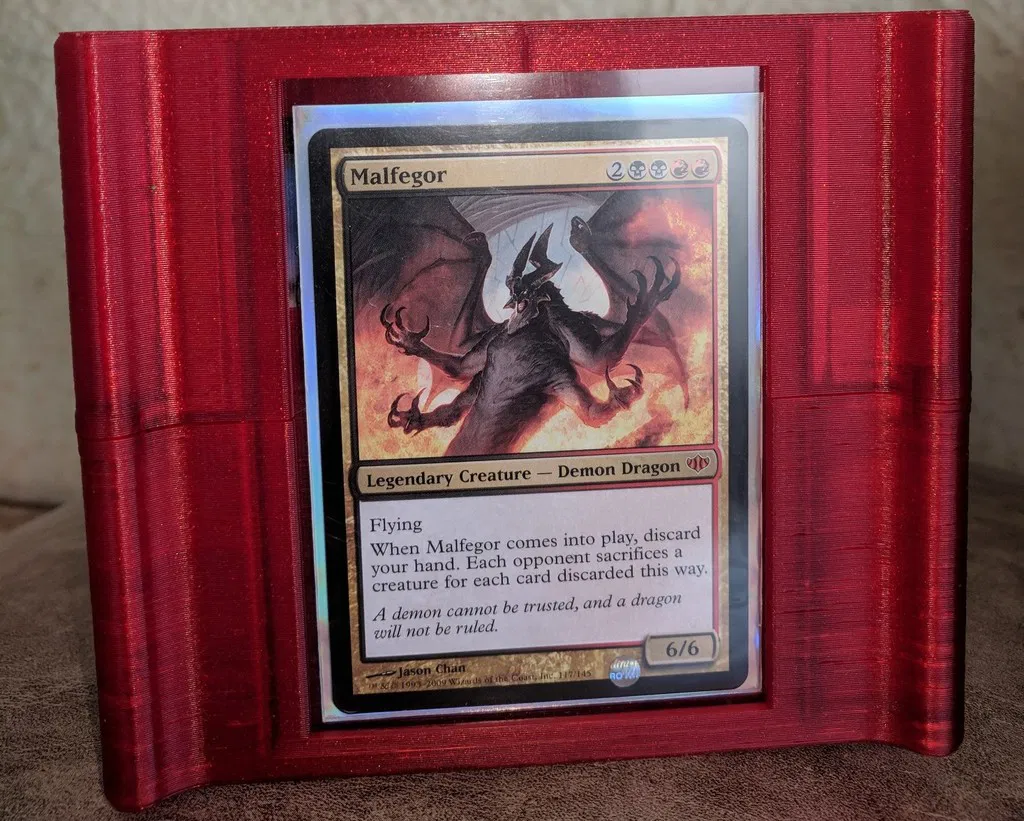

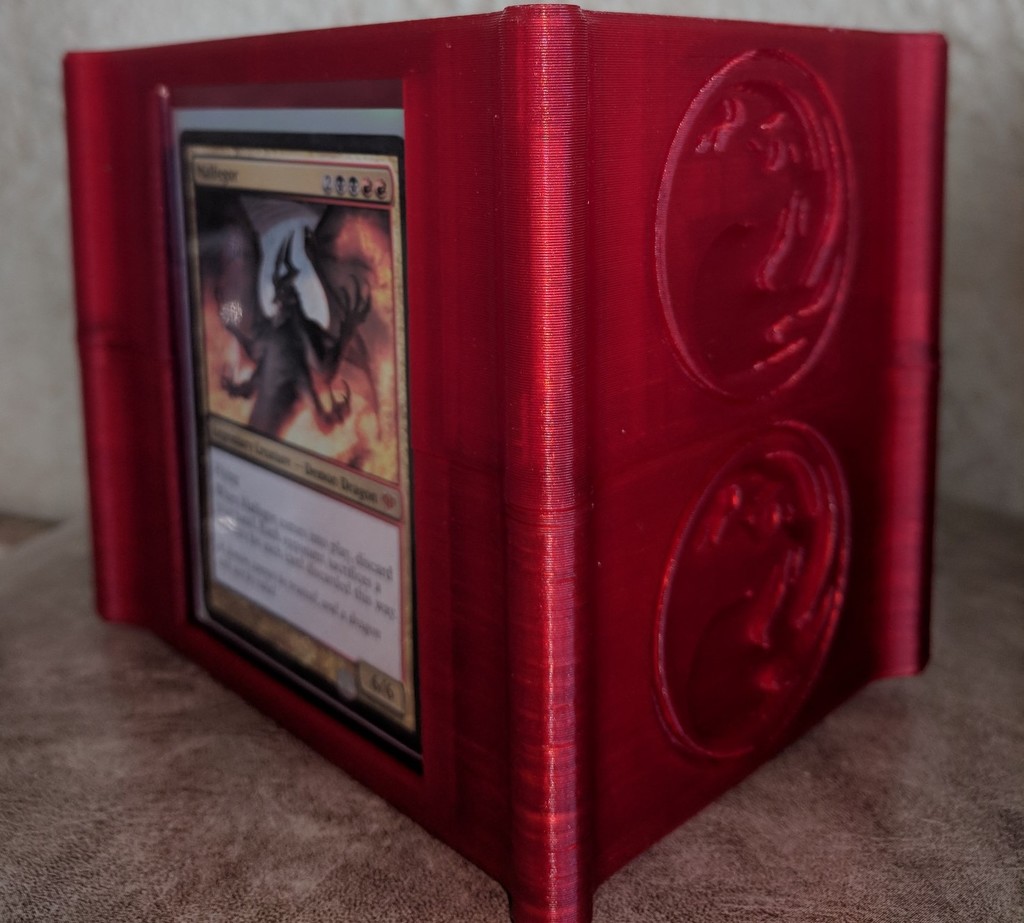

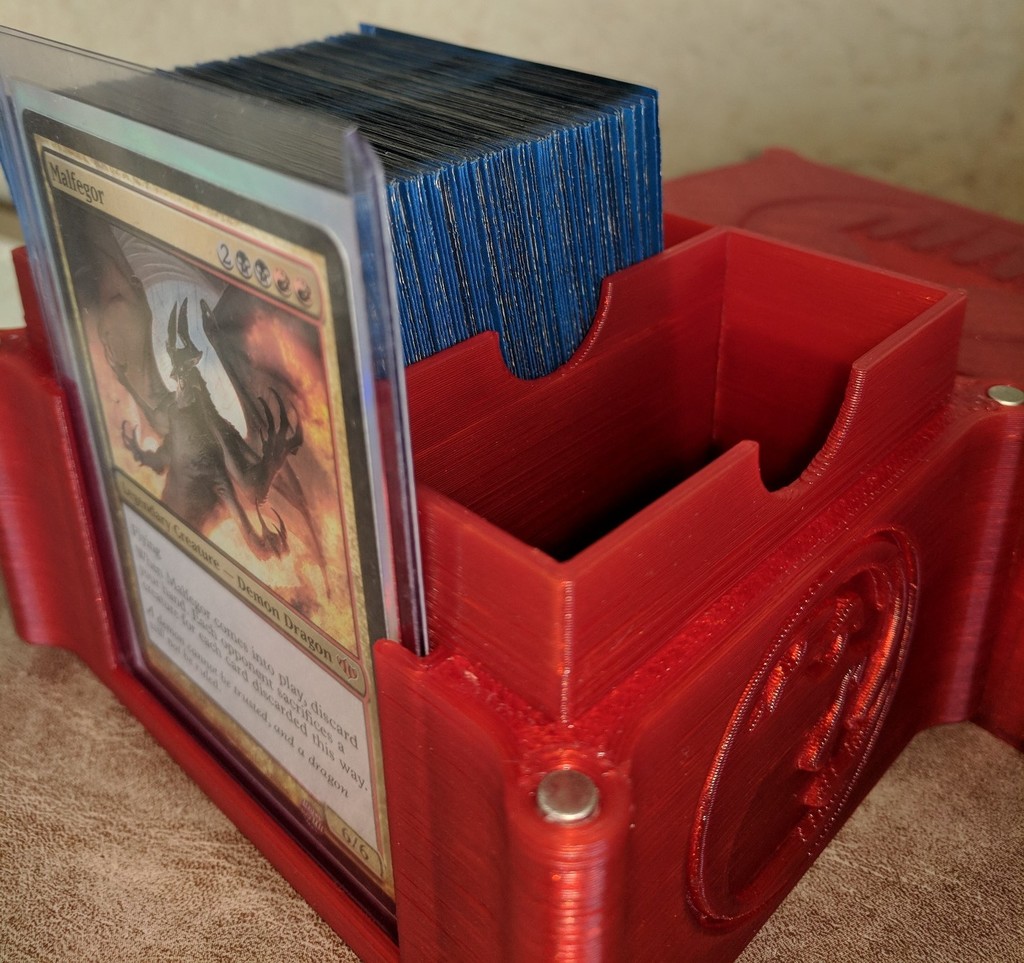

Có một khe ở mặt trước hộp để bạn đặt commander vô.

(Commander Card phải bọc 2 lớp mới nhét vừa khe này nha)

Logo Planeswalker trên tất cả các nắp.

Có thêm phiên bản nắp và đáy trống để bạn tự thêm ký hiệu của mình.

Đầy đủ file nguồn để dễ dàng chỉnh sửa:

STL Files

STEP Files

F3D Files

Nếu bạn muốn phiên bản nào mà không có trong danh sách, cứ để lại bình luận nha, tui sẽ tải lên bất kỳ định dạng nào bạn cần.

Nhật ký thay đổi:

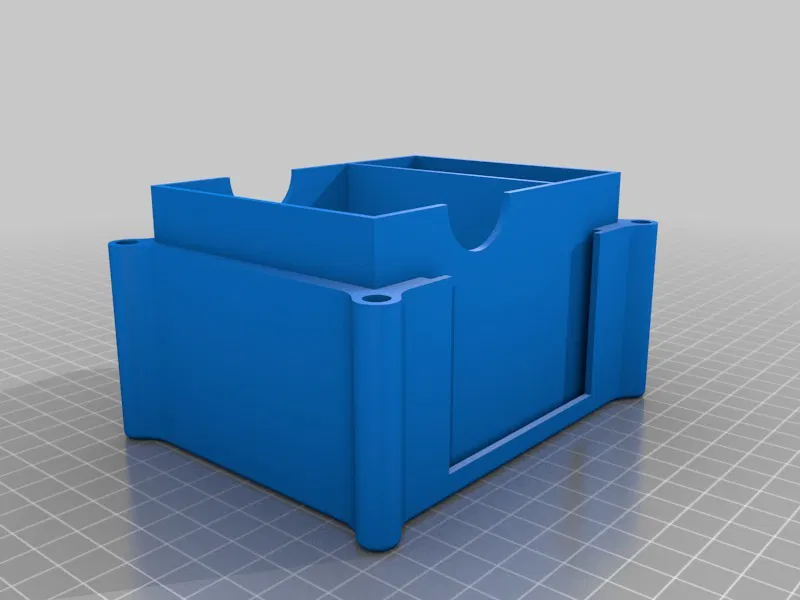

Tăng chiều rộng khe cắm bài để dễ nhét bài hơn khi chúng không thẳng hàng hoàn hảo.

Thay đổi hướng của các rãnh để bạn dùng ngón tay rút bài dễ hơn; cầm rút từ trước ra sau thoải mái hơn nhiều.

Tăng thành trên của khe cắm bài commander để không còn khoảng trống lớn phía trên lá bài.

Nếu ai muốn mấy phiên bản gốc thì cứ bình luận nha, tui sẽ tải lên đâu đó.

Cài đặt In

Hãng máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Không

Resolution:

Không quan trọng

Infill:

100%

Ghi chú:

Đặt các bộ phận sao cho khi in, phần trên và phần dưới của hộp nằm trên mâm in. Như vậy thì không cần supports.

Sau khi In

Gắn Nam Châm

Kiểm tra hướng của nam châm TRƯỚC KHI dán keo. Lấy 8 viên nam châm, chia thành 4 cặp.

Sau đó cho một ít keo cyanoacrylate vào mỗi lỗ ở 8 góc, và đặt nam châm vào. Sau đó ấn xuống mặt phẳng và chờ keo khô.

LƯU Ý: Lỗ có đường kính 6mm, cho phép khoảng hở 0.5mm xung quanh nam châm cho keo CA để bạn có thể 'chít' nó vào lỗ để đảm bảo nó không bị bung ra.

Cách tôi thiết kế

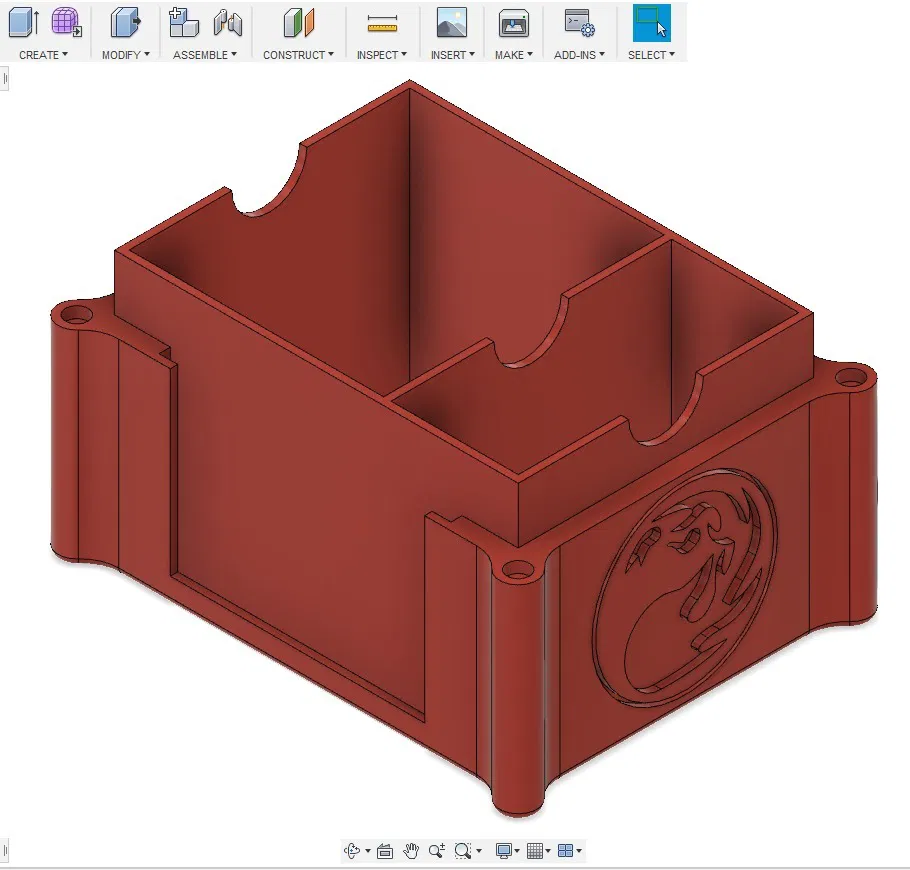

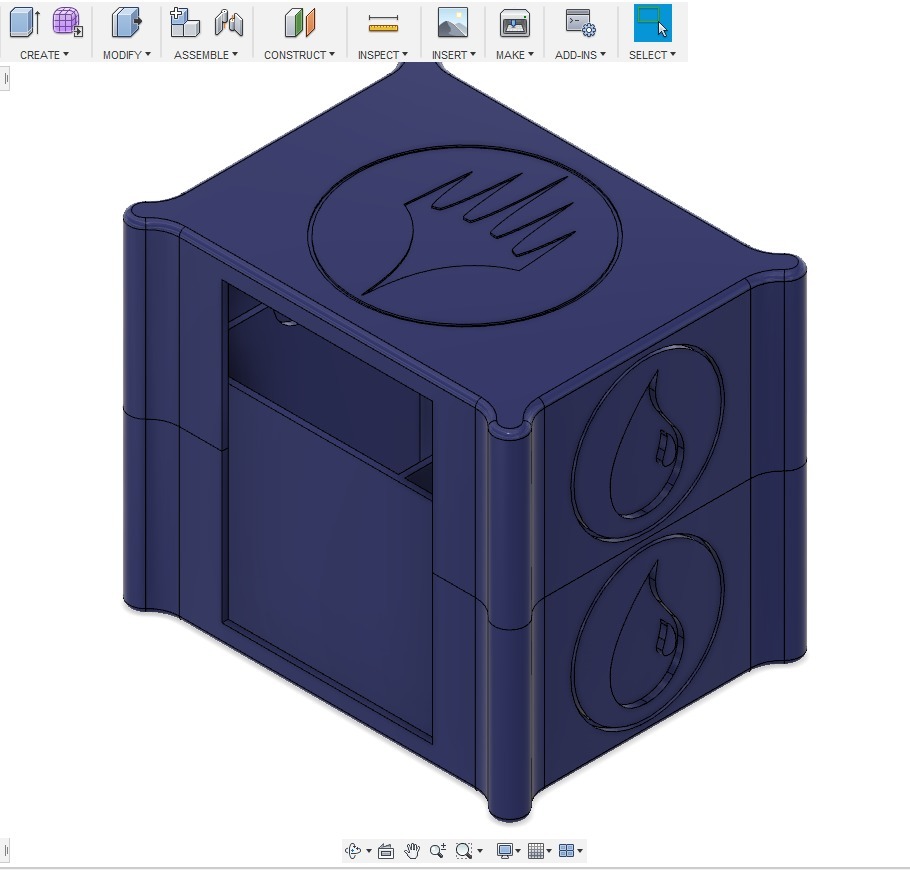

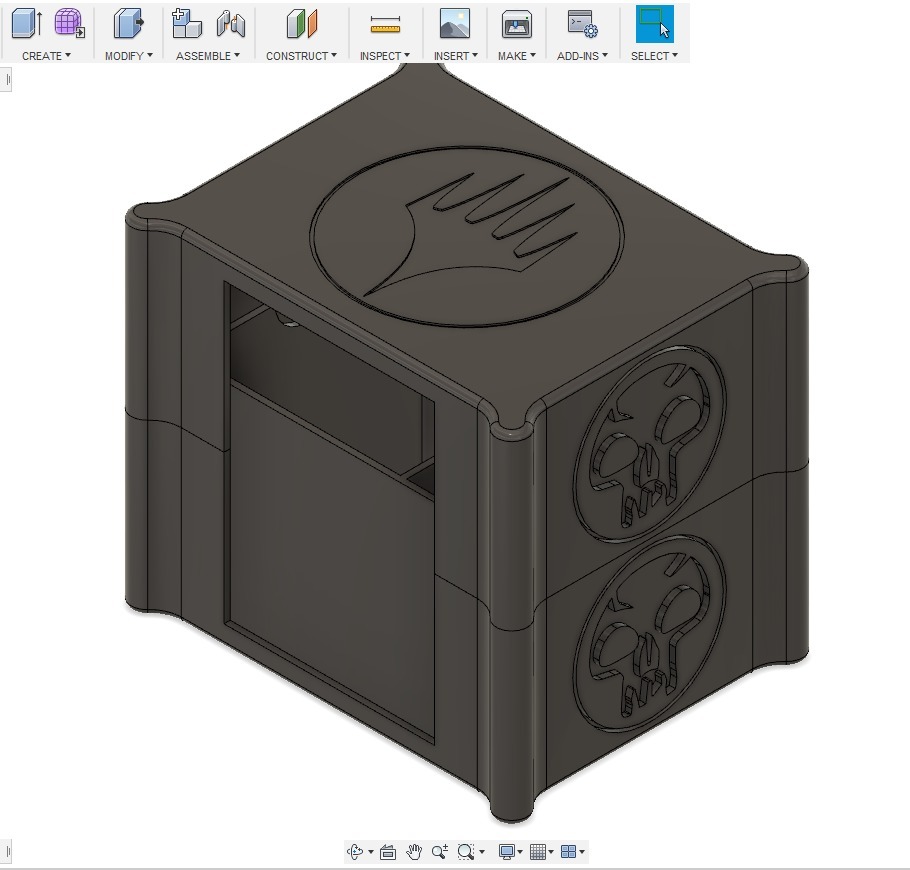

Sử dụng STL gốc được cung cấp trong bài đăng reddit: Nhập vào Fusion 360 Tắt Capture design history Mesh>BREP Thu thập các kích thước quan trọng của hộp Mở tài liệu F360 mới và sử dụng các kích thước đã ghi lại để tạo lại từ đầu. Thêm Biểu tượng Mana vào tất cả các nắp và hộp Thêm logo Planeswalker vào các nắp Thêm các fillet vào bề mặt trên và dưới, cũng như 4 'cột' ở góc để tăng độ bền. Danh mục: Games
