Trục Quay Thủ Công Snapmaker & Các Loại Khác

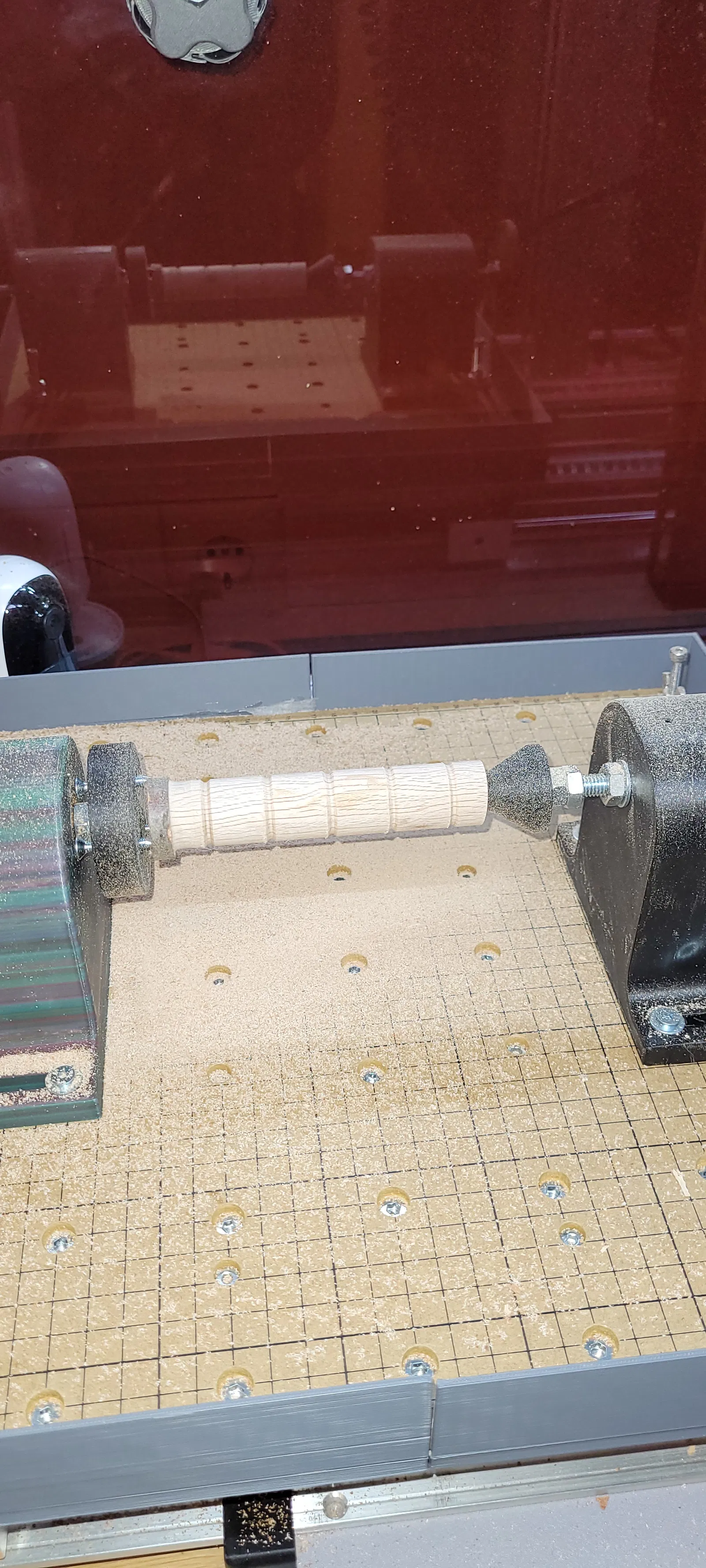

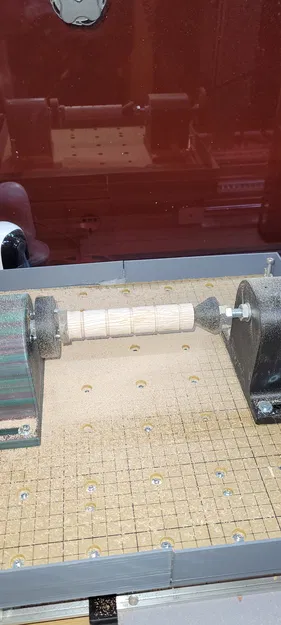

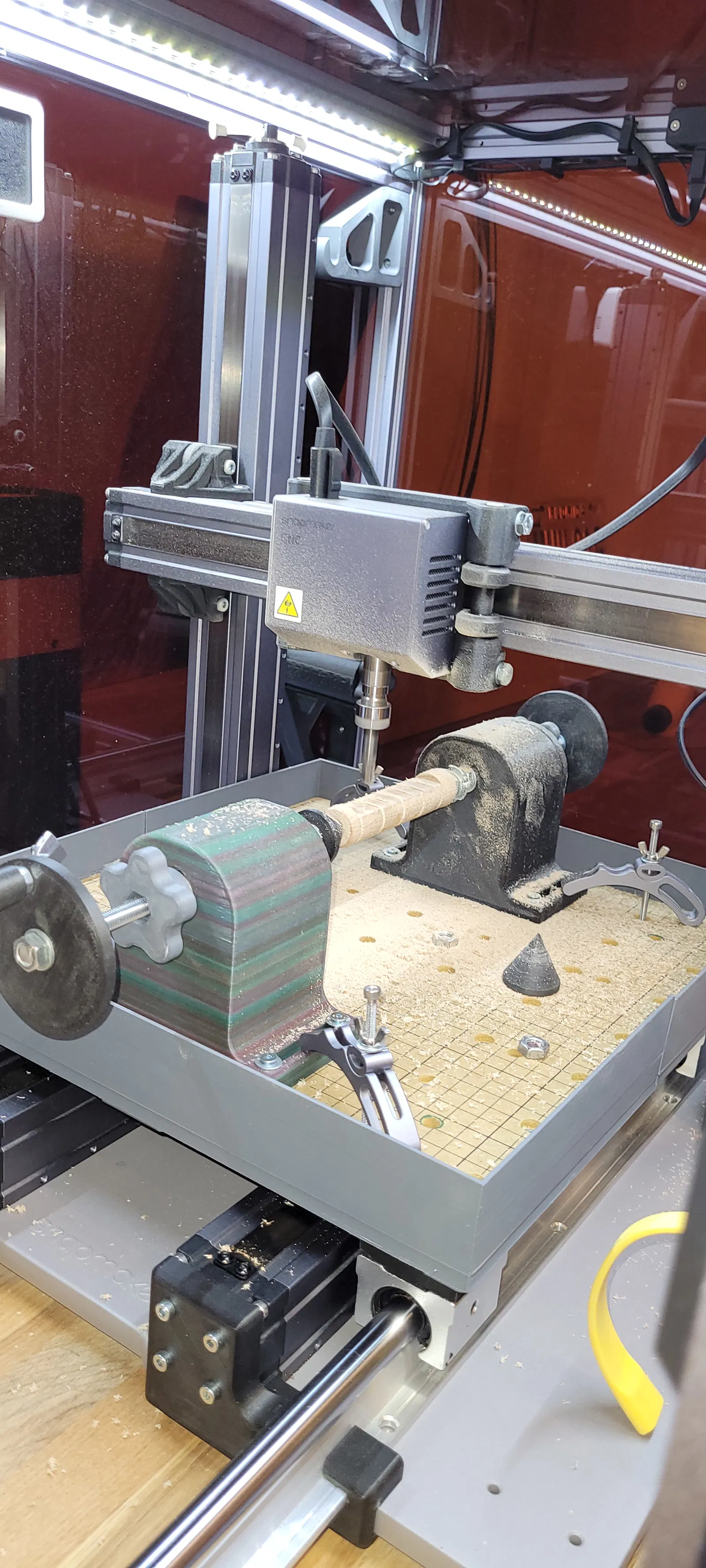

Hệ thống trục quay thủ công đơn giản dành cho việc phay/khoan đơn giản, thậm chí cả công việc laser. Vì tôi chưa muốn chi trả cho mô-đun quay của Snapmaker (cho đến bây giờ), nhưng đã có vài lần cần đến trục thứ 4, tôi đã thiết kế hệ thống trục quay đơn giản này. Các bộ phận sau đây có thể được chọn: (Chỉ in những bộ phận bạn cần cho ứng dụng của mình) Các loại khối ổ trục khác nhau: * với chỗ lắp ổ trục ở cả hai mặt (22x8x7mm)

• Với chỗ lắp đai ốc M8 ở cả hai mặt

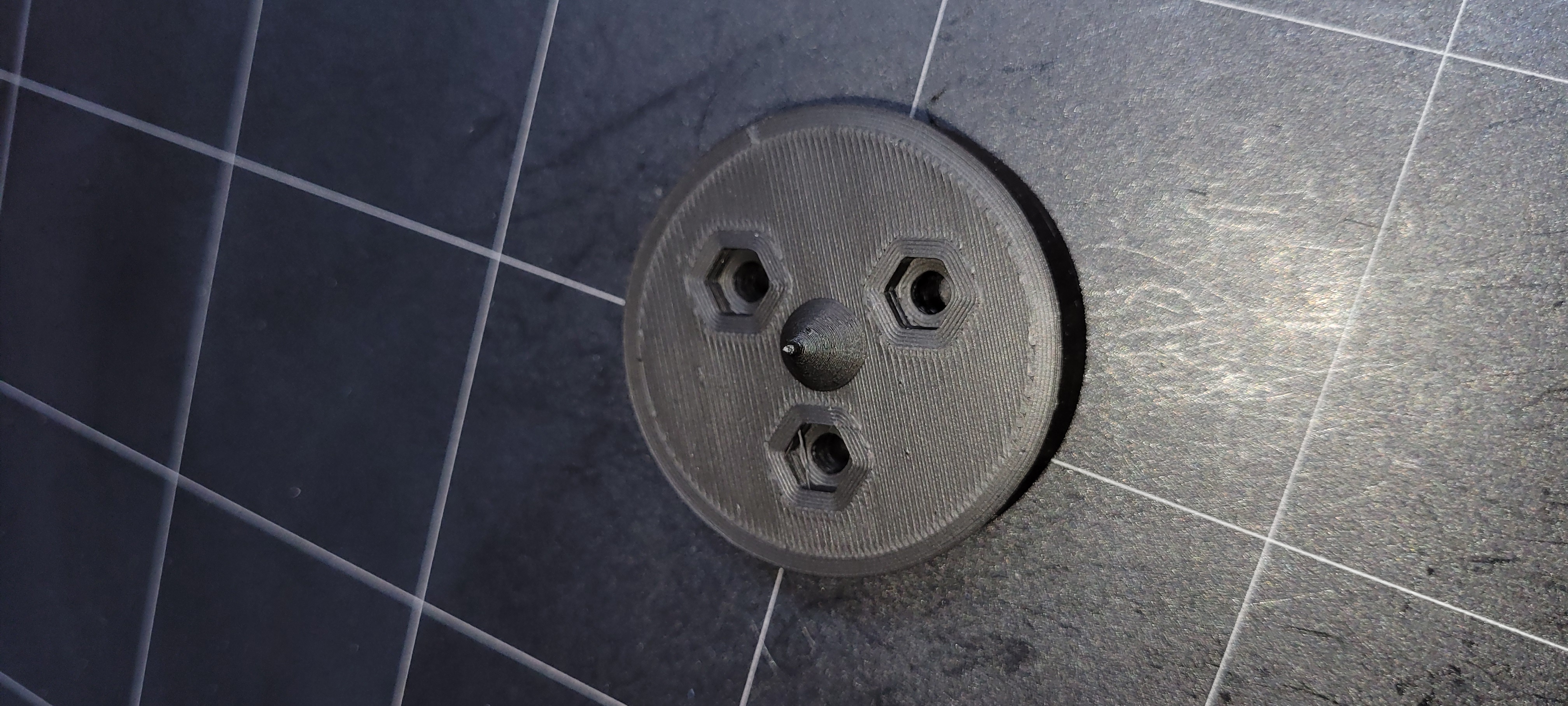

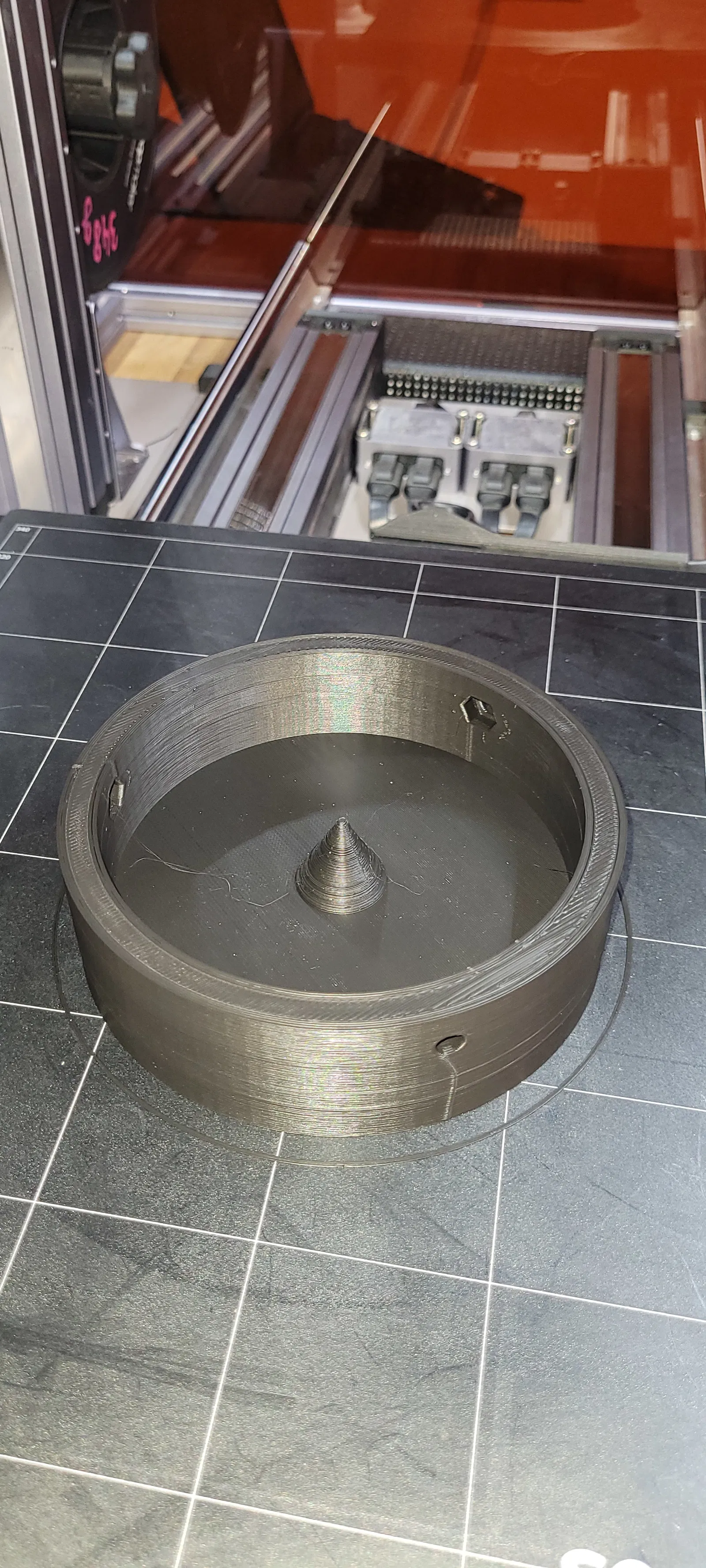

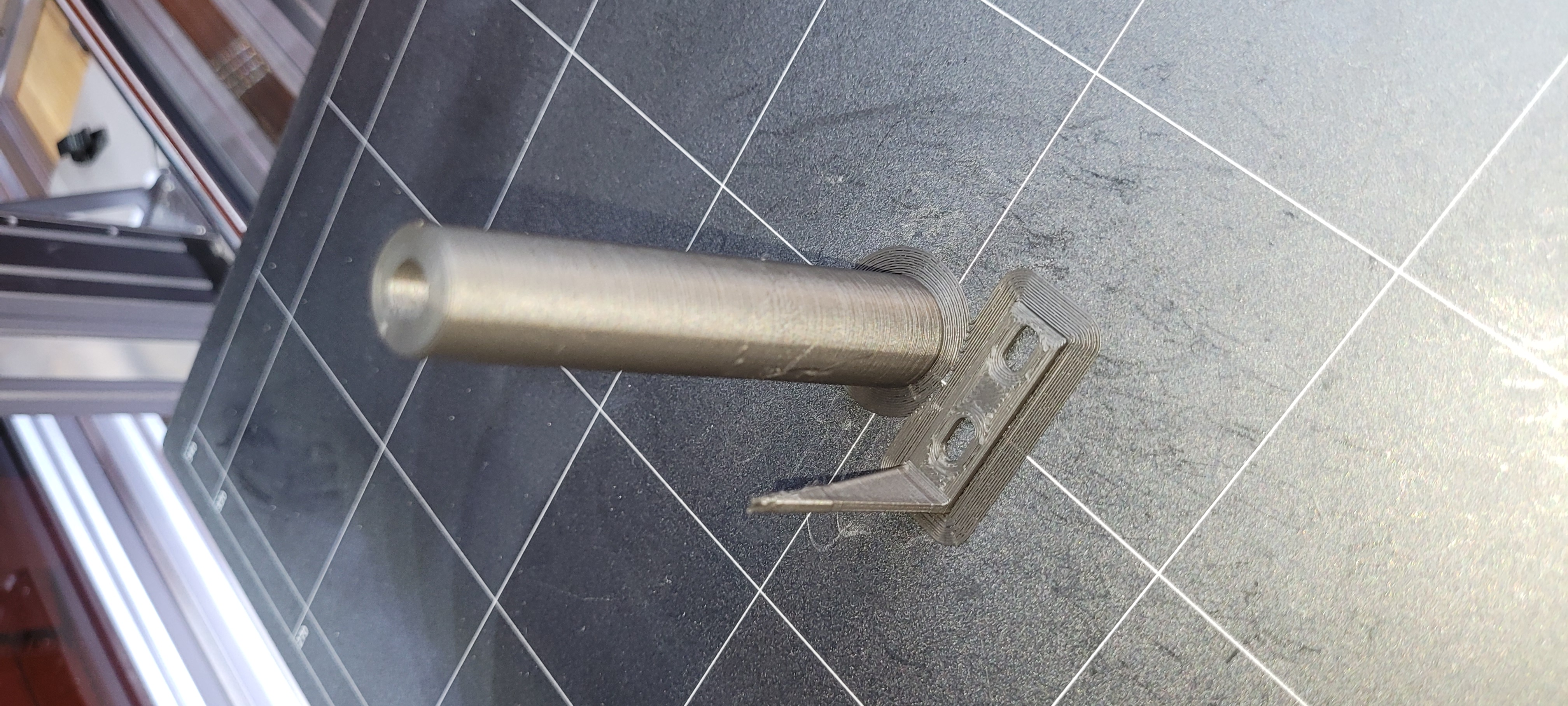

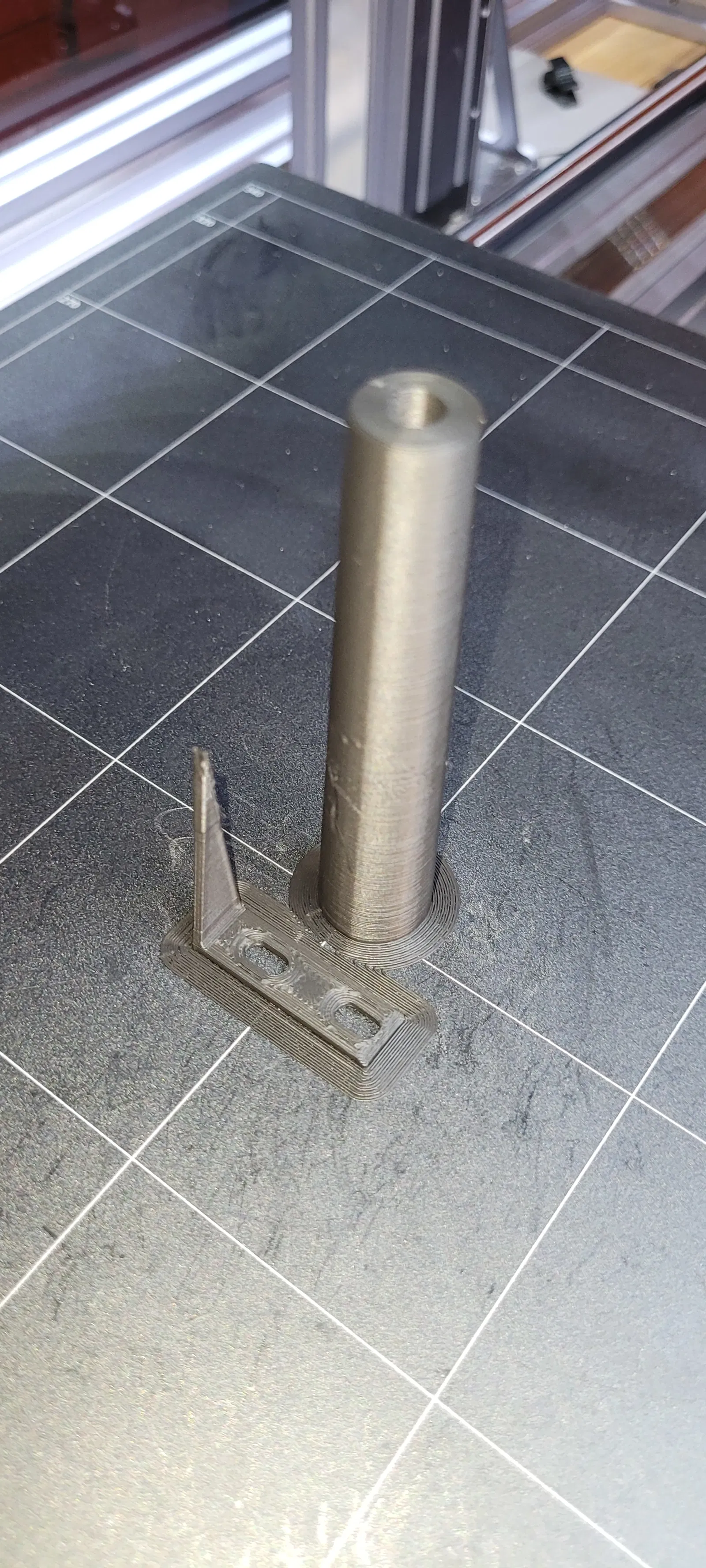

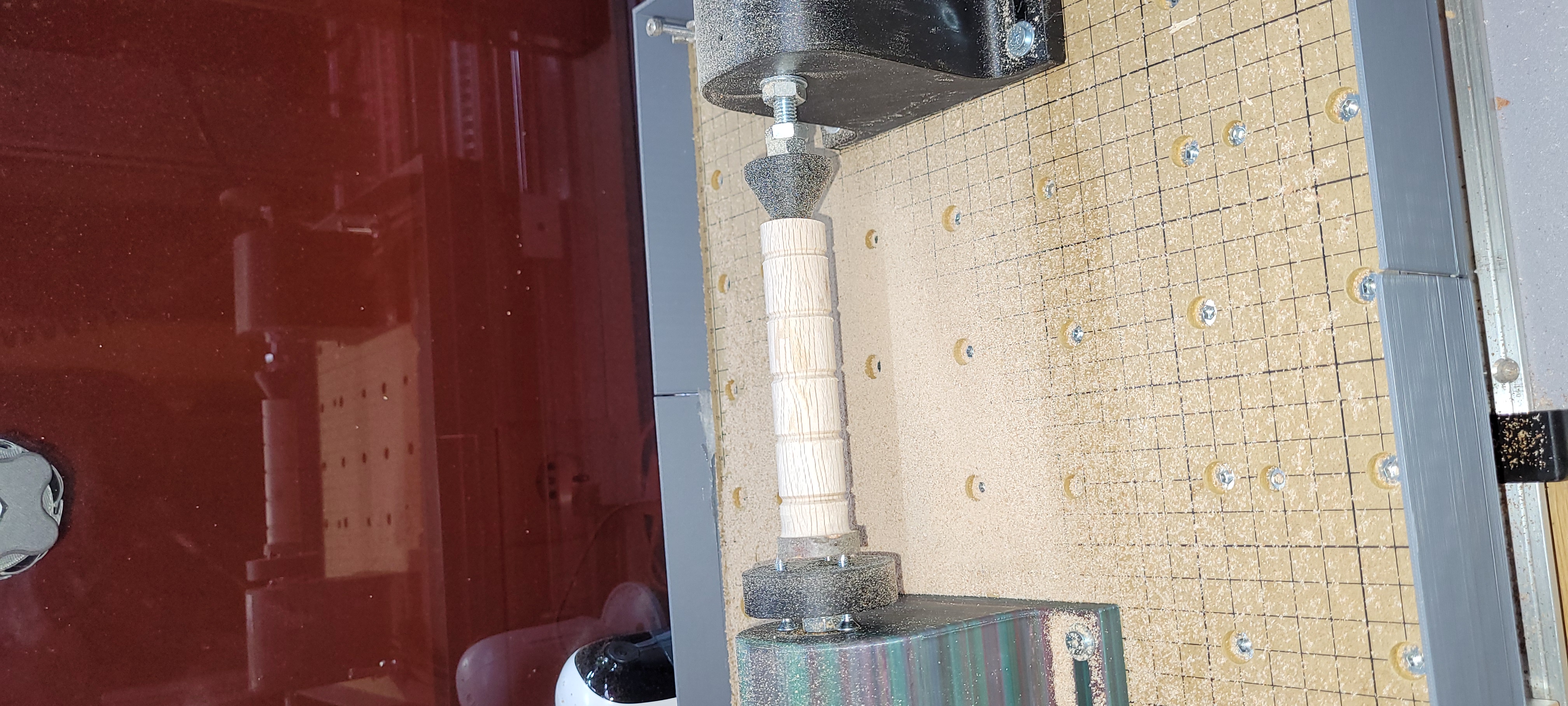

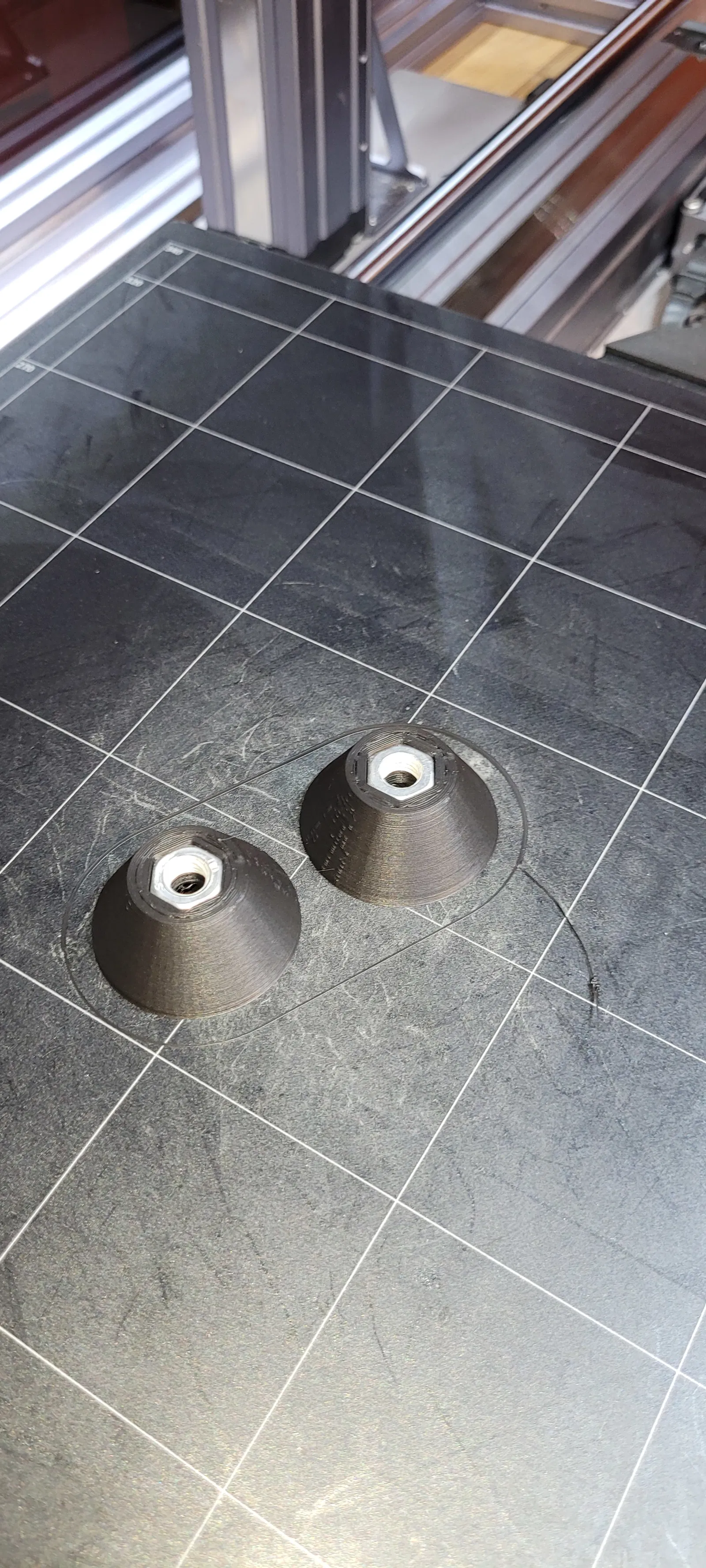

• 1 mặt chỗ lắp đai ốc / 2 mặt chỗ lắp ổ trục Các khối ổ trục nên được in theo chiều ngang với nhiều lớp chu vi và độ điền đầy cao hơn để chúng đủ chắc chắn. Cần sử dụng vít M4 để gắn vào bảng Snapmaker. (Định vị trước 2 khối - để căn chỉnh, hãy luồn một thanh ren M8 dài qua cả hai khối và chỉ sau đó mới siết chặt chúng. Ngoài ra, các khối có thể được cố định bằng móng vuốt kẹp. Các tâm cố định và tâm quay D30+D40/60 độ: Với các tâm cố định, bạn phải chèn một điểm dừng vào G-code để lắp một đai ốc M8 - cẩn thận, đai ốc không được vượt quá chiều cao in hiện tại sau khi lắp, nếu không đầu phun có thể va chạm khi tiếp tục in. Một ổ bi 22x8x7mm được lắp vào các đầu trục quay sau khi in. Đầu cặp và bộ dẫn động mặt: * Đầu cặp 3 điểm D140 có mũi tâm
• Đầu cặp 4 điểm D140 có mũi tâm
• Đầu cặp 4 điểm D140 không có mũi tâm
• Bộ dẫn động mặt D140 có mũi tâm

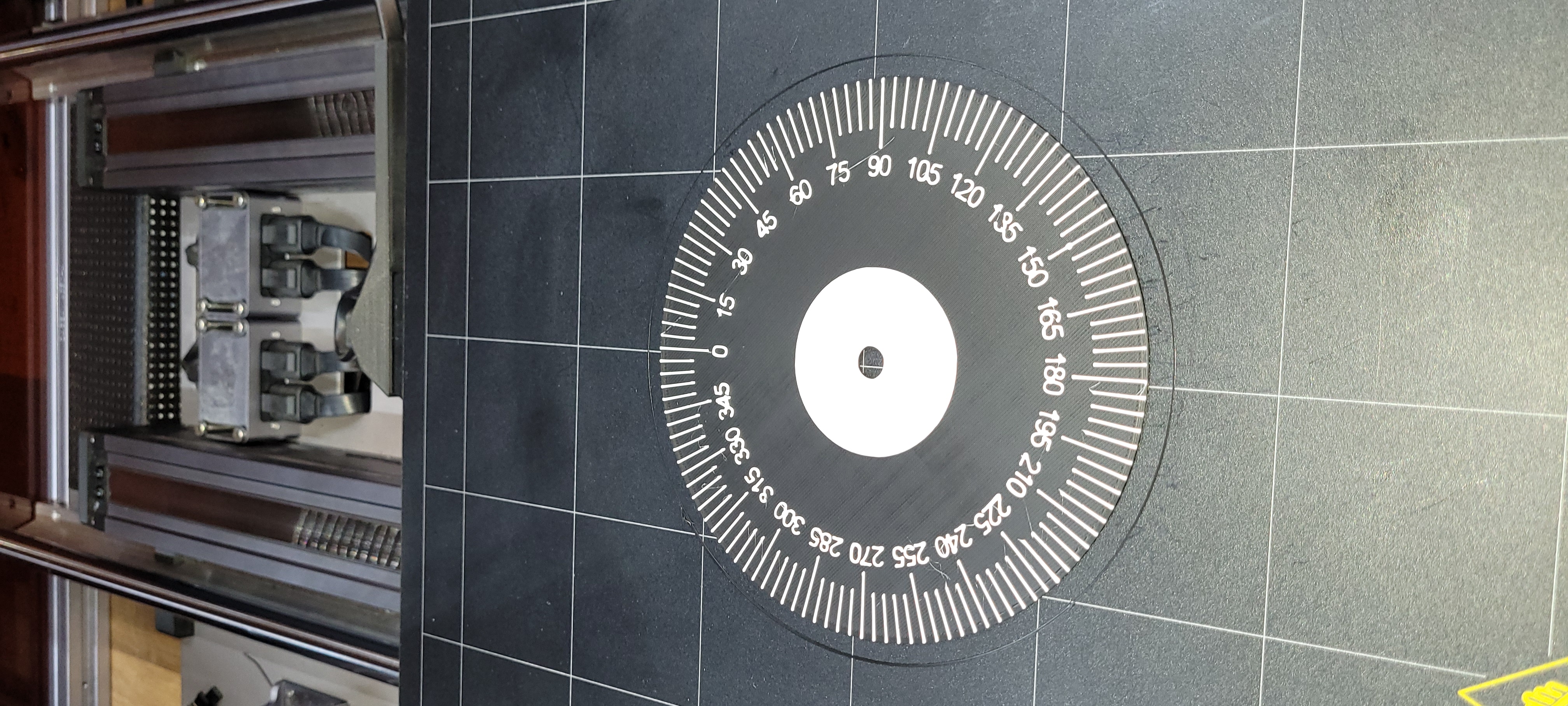

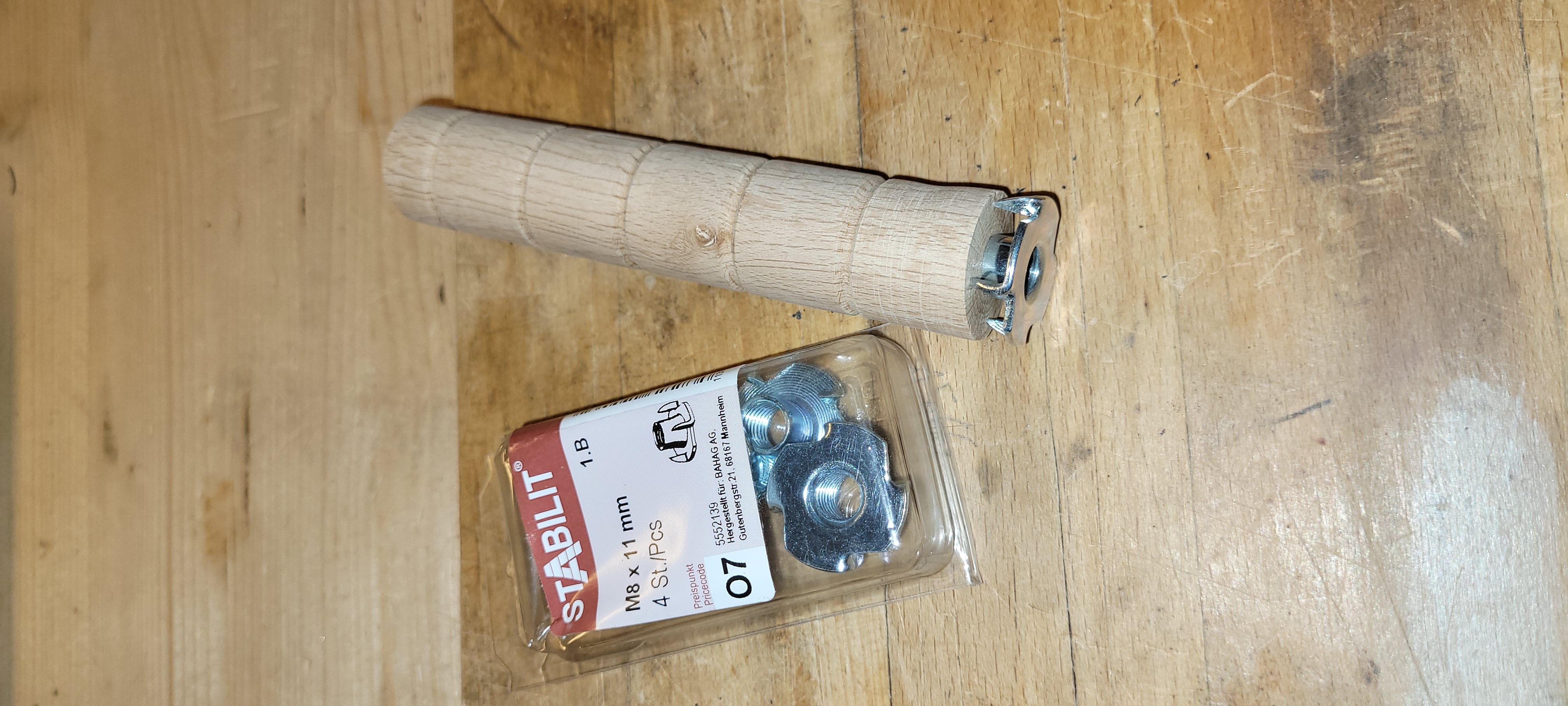

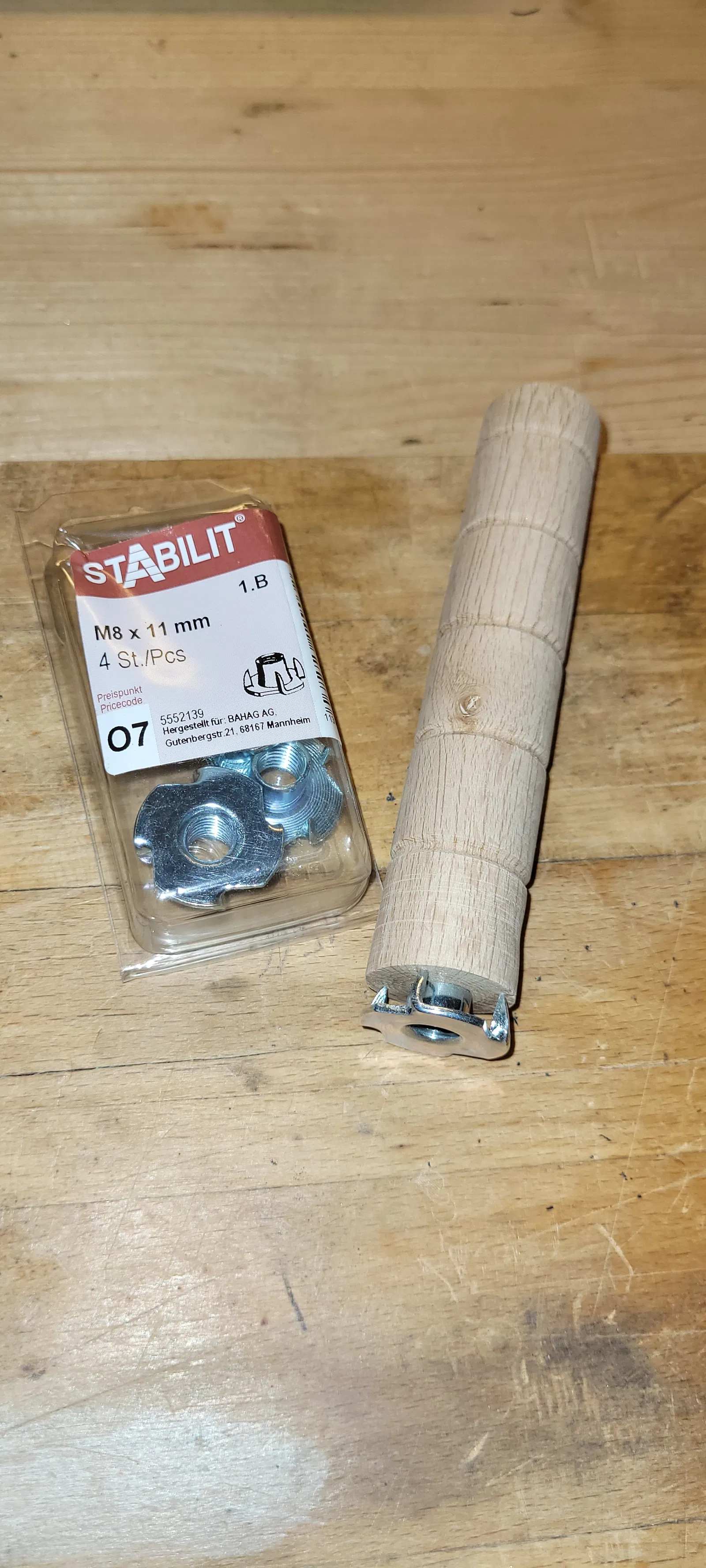

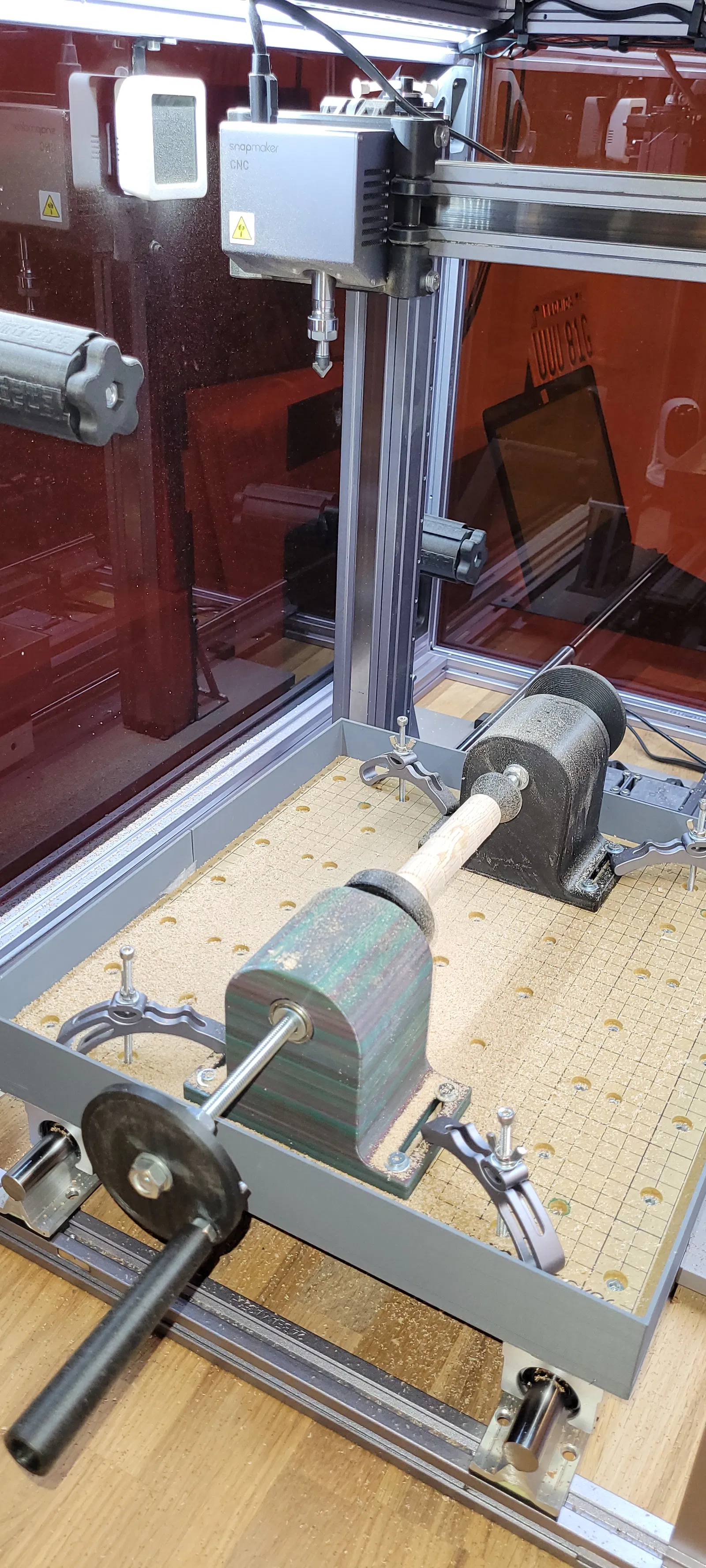

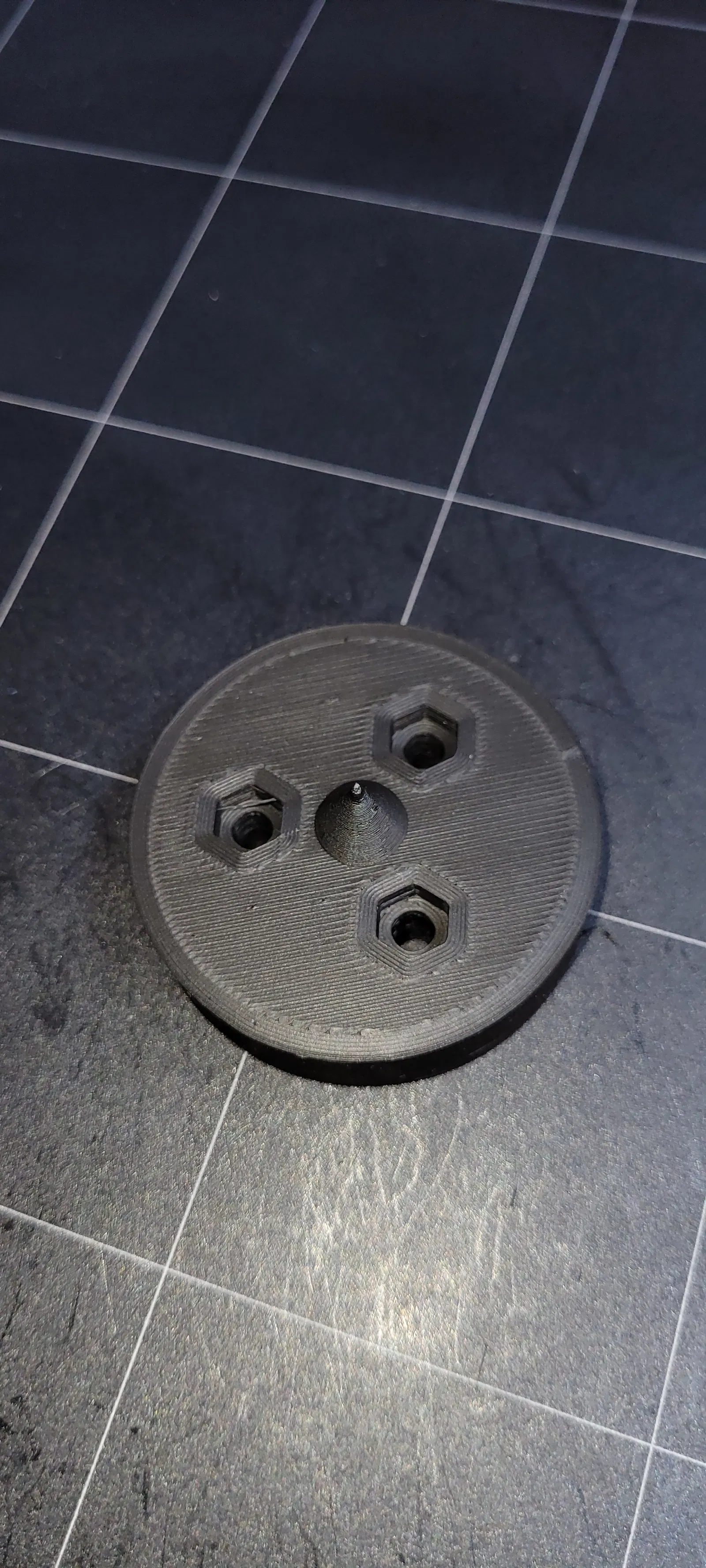

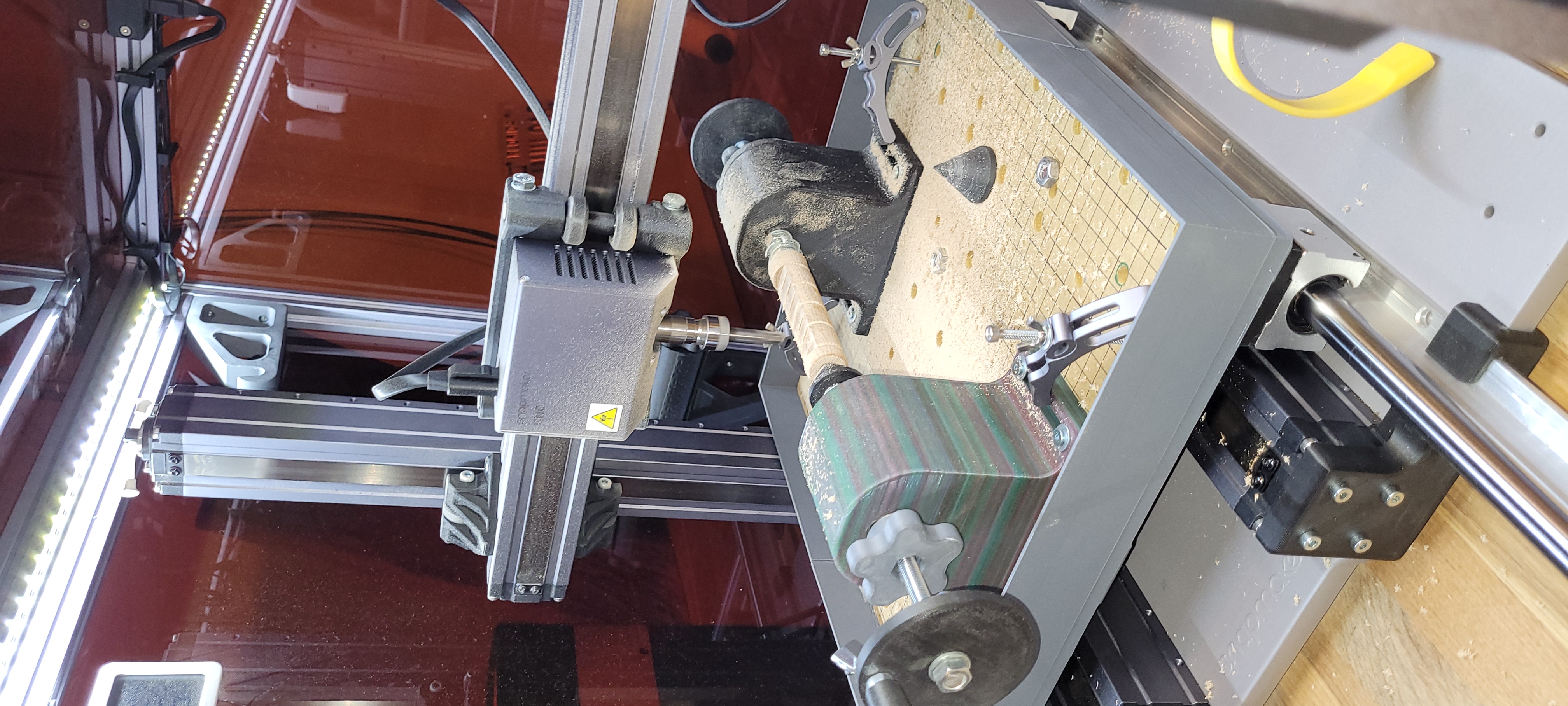

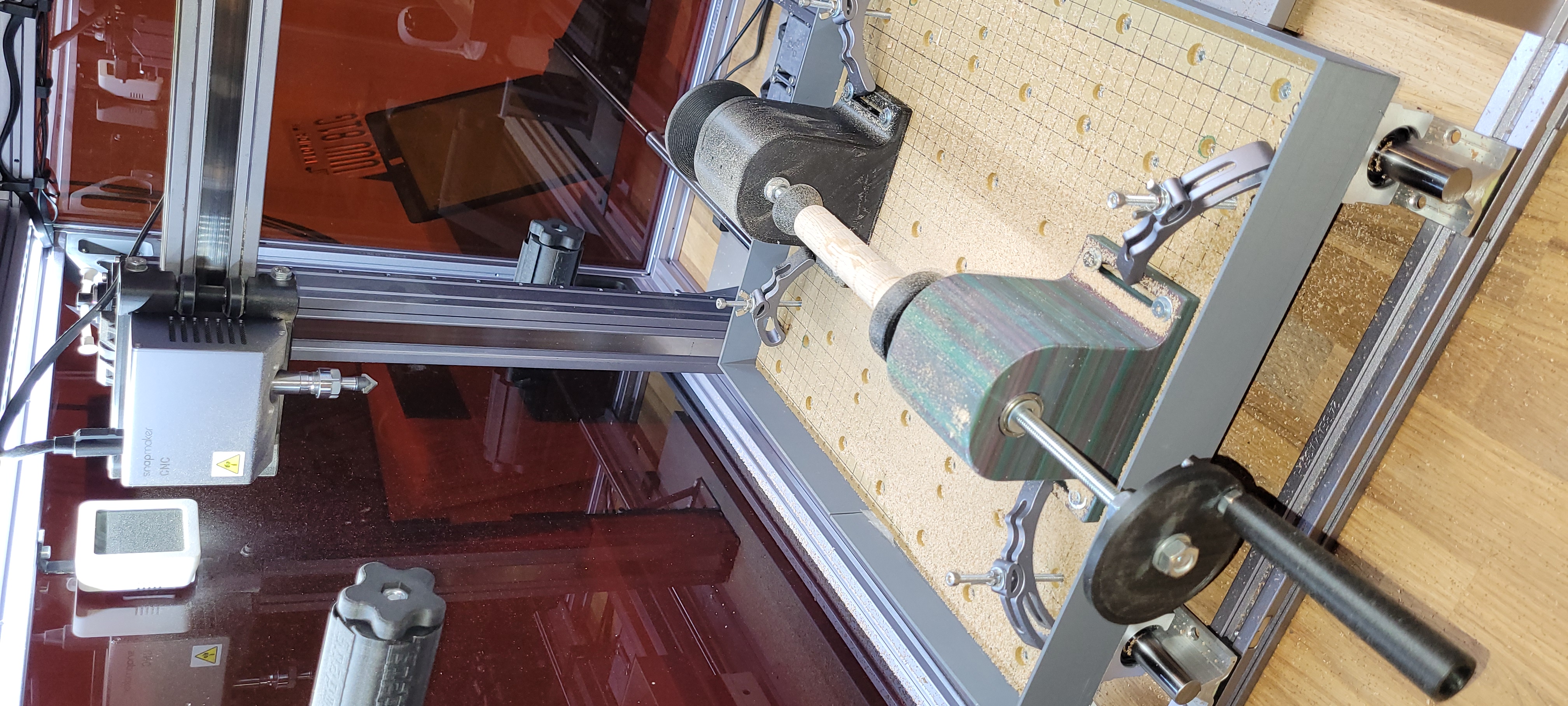

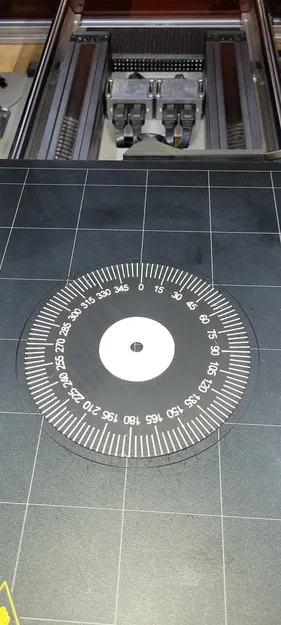

• Bộ dẫn động mặt D50 có đầu mũi tâm Đối với tất cả các thiết bị kẹp này, bạn cũng phải thêm một lệnh dừng in để lắp đai ốc M8 vào G-code. Sau khi in, các đai ốc M6 được ép vào thành bên trong của đầu cặp 3 và 4 điểm, sau này sẽ dùng làm đai ốc kẹp cho vít M6. Sau khi in, các đai ốc M4 được ép vào bộ dẫn động mặt, vào đó các vít M4 được mài nhọn sẽ được lắp vào làm bộ dẫn động. MẸO: Đai ốc M8 có thể dùng làm bộ dẫn động mặt - chúng có sẵn ở mọi cửa hàng kim khí. Ngoài ra còn có một đĩa góc có thể dán vào mặt sau của thiết bị kẹp hoặc đơn giản là kẹp giữa hai đai ốc trên trục quay - con trỏ tương ứng được vặn vào bất kỳ khối ổ trục nào. Tôi đã sử dụng một thanh ren M8 cho trục quay, trước đây có độ ổn định đủ khi được kẹp. (Tôi chỉ mới gia công một phần có đường kính nhỏ cho đến nay. Nhìn chung, bạn chỉ nên bắt đầu phay với độ sâu cắt nhỏ để có cảm giác về độ ổn định... Tất cả các bộ phận cũng nên được cố định bằng đai ốc khóa để tránh trục bị lỏng - tay quay hình sao rất thiết thực cho việc này: Nếu bạn cũng muốn thử tiện-phay với hệ thống này, bạn nên sử dụng trục quay có độ rơ ít hơn trong khối ổ trục so với thanh ren M8. Cuối cùng, có một bánh xe tay được gắn vào trục và siết chặt bằng 2 đai ốc M8. Nếu cần, tay cầm cũng có thể được sử dụng. (Vít M6) ----------------------------------‐---- Bộ gia cố trục X: https://www.thingiverse.com/thing:5826131 Bộ gia cố đầu trục: https://www.thingiverse.com/thing:5850152 Ray dẫn tuyến tính giường: https://www.f3d.vn/3d-model/110472-bo-chuyen-doi-ray-dan-huong-tuyen-tinh-cho-snapmaker-20 **

  simples manuelles Drehachsensystem für einfache Fräs/Bohr, ev Laserarbeiten. Da ich mir das Snapmaker Drehmodul (noch) nicht leisten wollte, aber schon mehrfach Bedarf für eine 4. Achse hatte, habe ich dieses einfache Drehachsensystem entworfen. Folgende Teile können gewählt werden: (Druckt euch nur die Teile, die Ihr für eure Anwendung benötigt) verschiedene Arten Lagerböcke:** 1. mit beidseitigem Lagersitz (22x8x7mm)

2. Mit beidseitigem M8 Muttersitz
3. 1 Seite Muttersitz/2 Seite Lagersitz Die Lagerböcke sollten liegend mit mehreren Perimetern und höherer Füllung gedruckt werden, damit sie stabil genug werden. Zum befestigen am Snapmaker Board sind M4 Schrauben notwendig. (2 Böcke vorpositionieren - zum Ausrichten der Flucht eine lange M8 Gewindestange durch beide Böcke stecken und erst dann festziehen Zusätzlich können die Böcke noch mit Spannpratzen festgemacht werden. Feste und mitlaufende Körnerspitzen D30+D40/60 Grad: Bei den festen Körnerspitzen muss in den G Code ein Halt eingefügt werden, um eine M8 Mutter einzulegen - Vorsicht, die Mutter darf nach dem Einlegen die momentane Druckhöhe nicht überragen, da sonst beim weiterdrucken die Düse kollidieren könnte. Bei den Rollkörnern wird nach dem Druck ein Kugellager 22x8x7 eingelegt. Spannfutter und Stirnmitnehmer: . 3Punktfutter D140 mit Zentrierspitze . 4Punktfutter D140 mit Zentrierspitze . 4Punktfutter D140 ohne Zentrierspitze . Stirnmitnehmer D 140 mit Zentrierspitze . Stirnmitnehmer D50 mit Zentrierspitze Bei all diesen Spannmitteln muss auch eine Druckpause zum einlegen einer M8 Mutter zum G Code hinzugefügt werden. In die 3 und 4 Punktfutter werden nach dem Druck M6 Muttern in die Innenwände eingedrückt, die später als Spannmuttern für M6 Schrauben dienen. In die Stirnmitnehmer werden nach dem Druck M4 Muttern eingedrückt, in die später spitzgeschliffene M4 Schrauben als Mitnehmer eingedreht werden. TIP: als Stirnmitnehmer können auch sehr gut M8 Einschlagmuttern verwendet werden - gibt es in jedem Baumarkt. Weiters ist auch eine Winkelscheibe dabei, die auf die Rückseite der Spannmittel geklebt, oder einfach zwischen zwei Muttern auf der Drehachse geklemmt werden kann - der dazugehörige Zeiger wird auf einen beliebigen Lagerbock aufgeschraubt. für die Drehachse habe ich eine M8 Gewindestange verwendet, die im geklemmten Zustand bisher ausreichende Stabilität hatte. (Ich habe bisher nur ein Teil mit geringem Durchmesser bearbeitet. Generell sollte anfangs nur mit geringen Schnitttiefen gefräst werden, um ein Gefühl für die Stabilität zu bekommen… auch sollten alle Teile mit Kontermuttern gesichert werden,um ein lösen der Achse zu vermeiden - Sterngriffe sind hierzu recht praktisch: Wer mit diesem System auch Drehfräsen versuchen möchte, sollte eine Drehachse mit geringerem Spiel im Lagerbock als eine M8 Gewindestange verwenden. Zum guter Letzt ist noch ein Handrad dabei, das auf die Achse aufgesteckt, und mit 2 M8 Muttern festgezogen wird. Bei Bedarf kann auch der Handgriff eingesetzt werden. (M6 Schraube)
