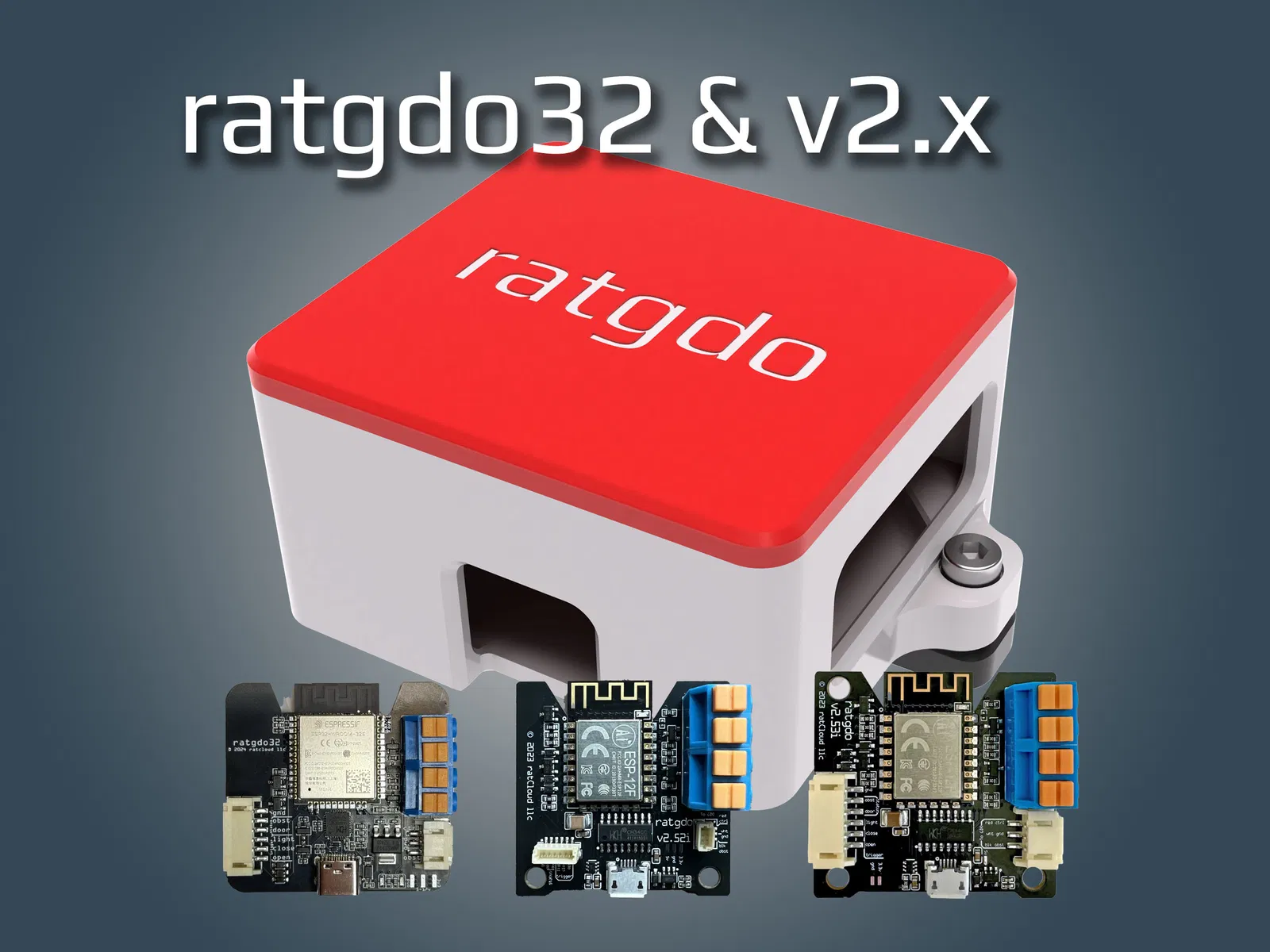

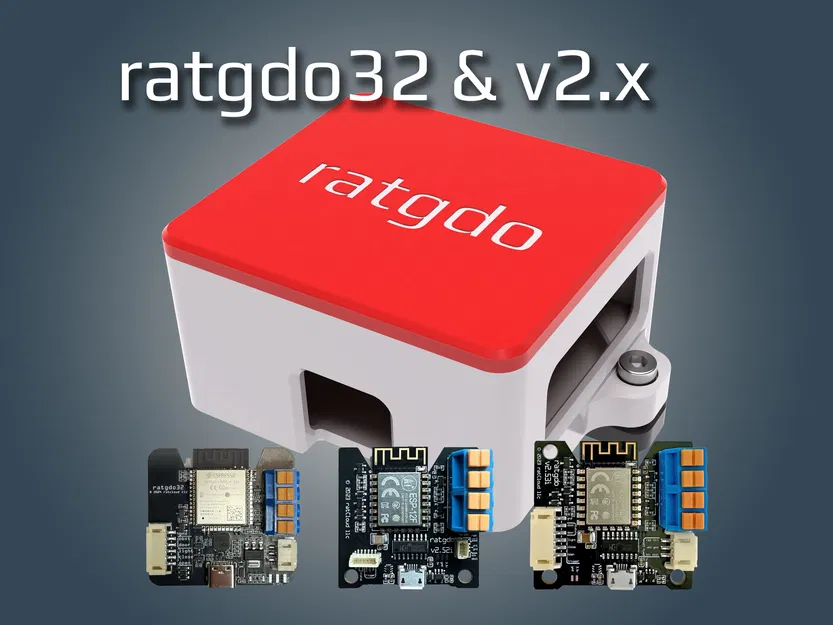

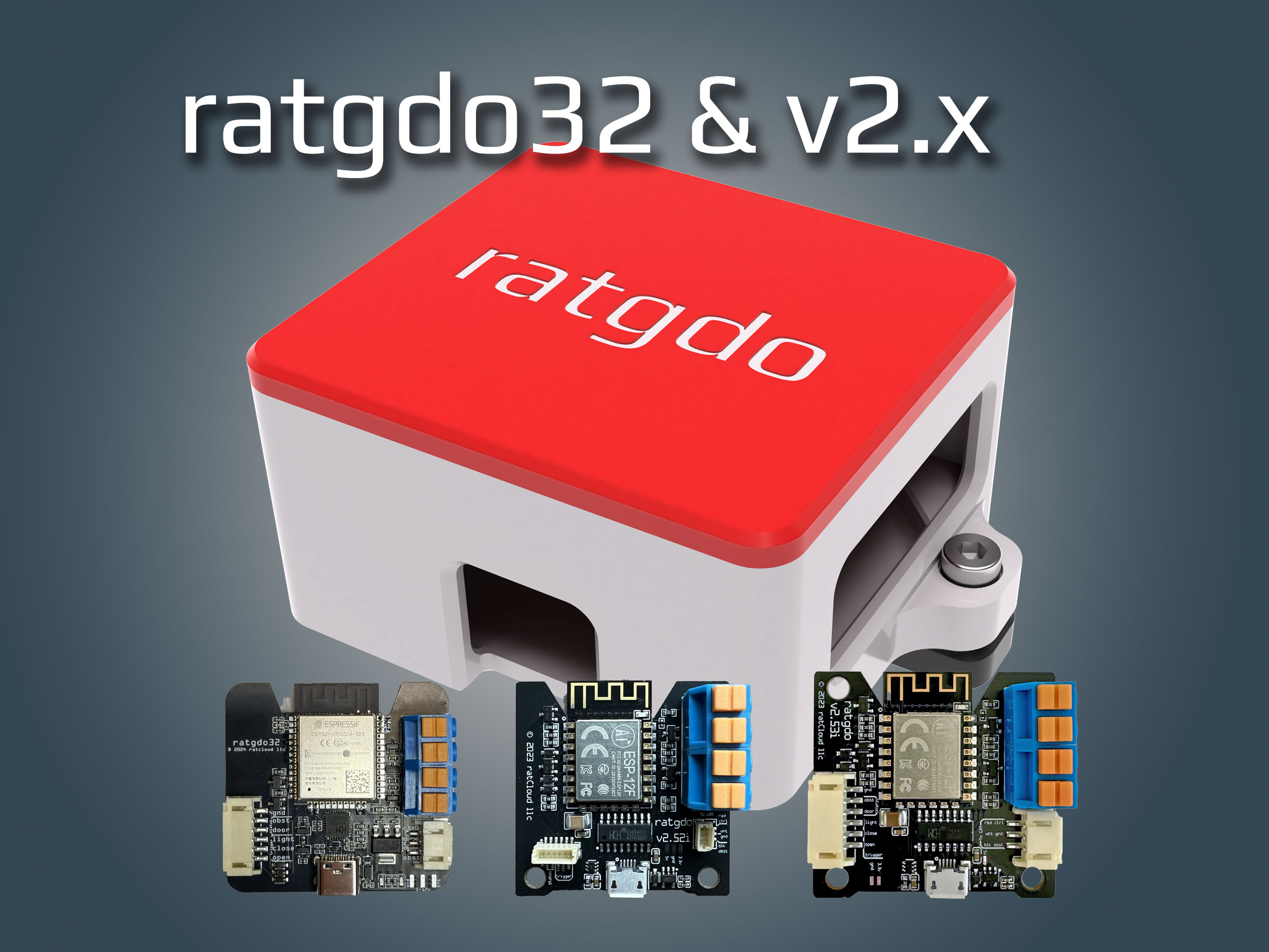

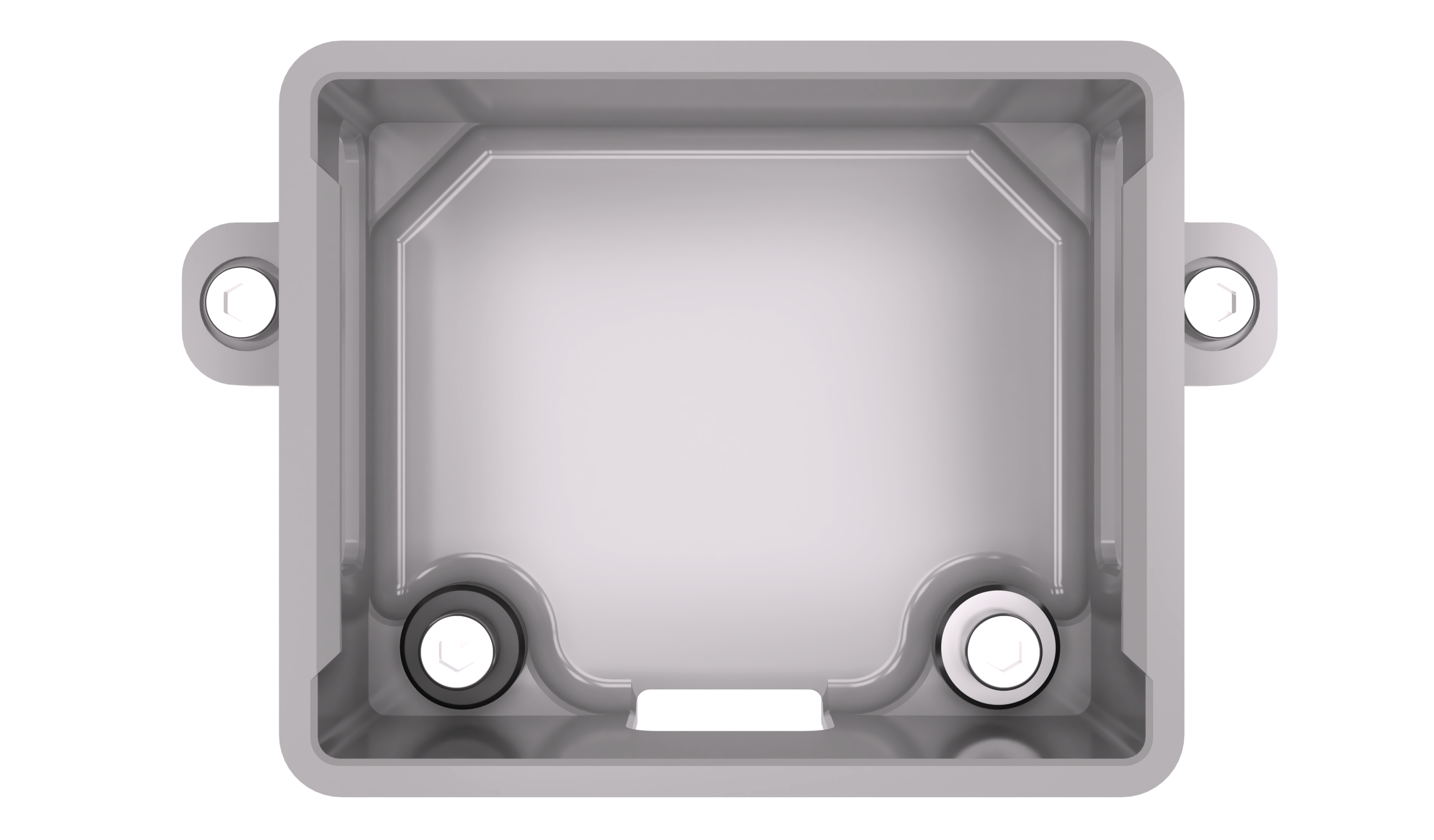

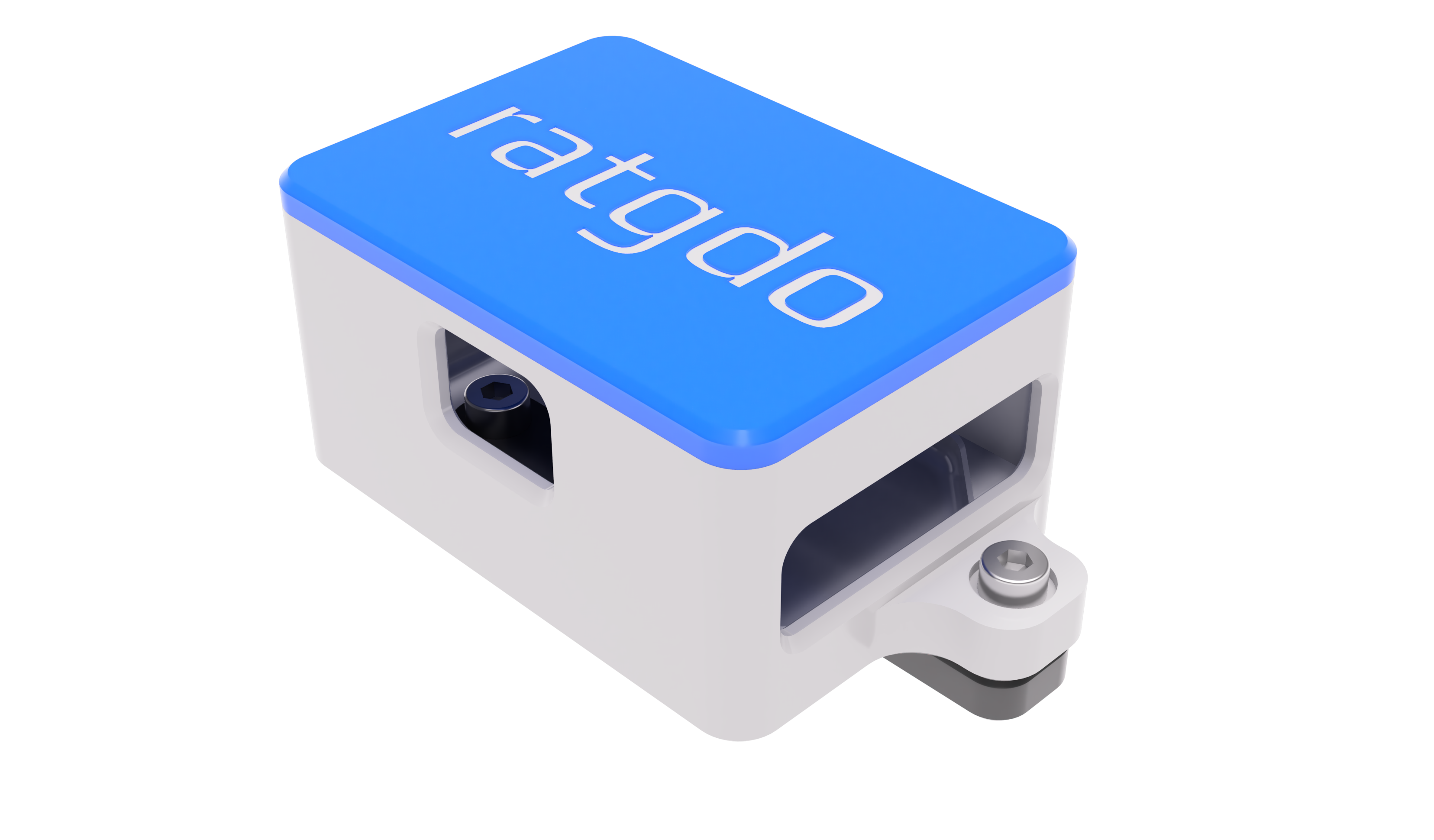

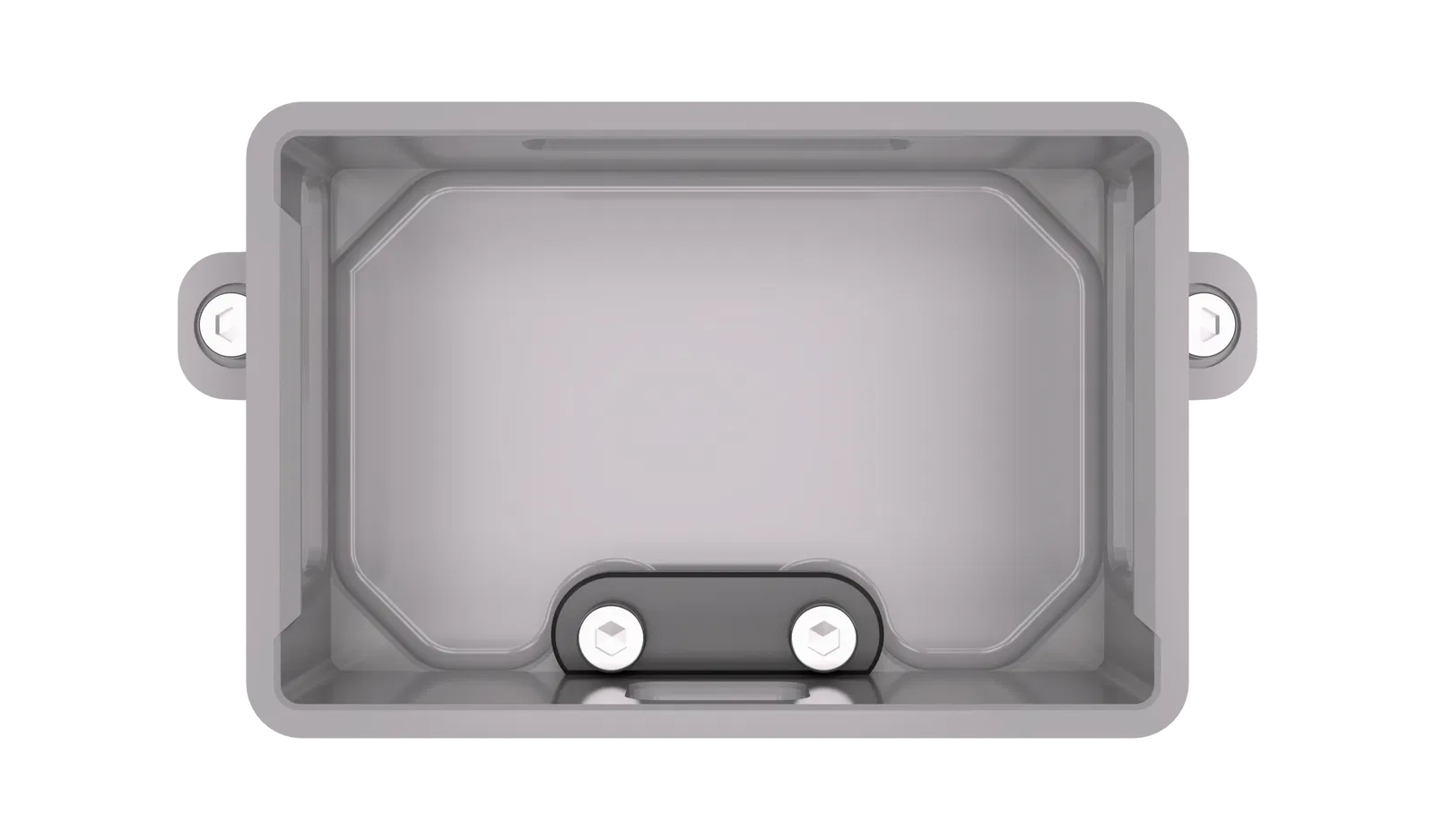

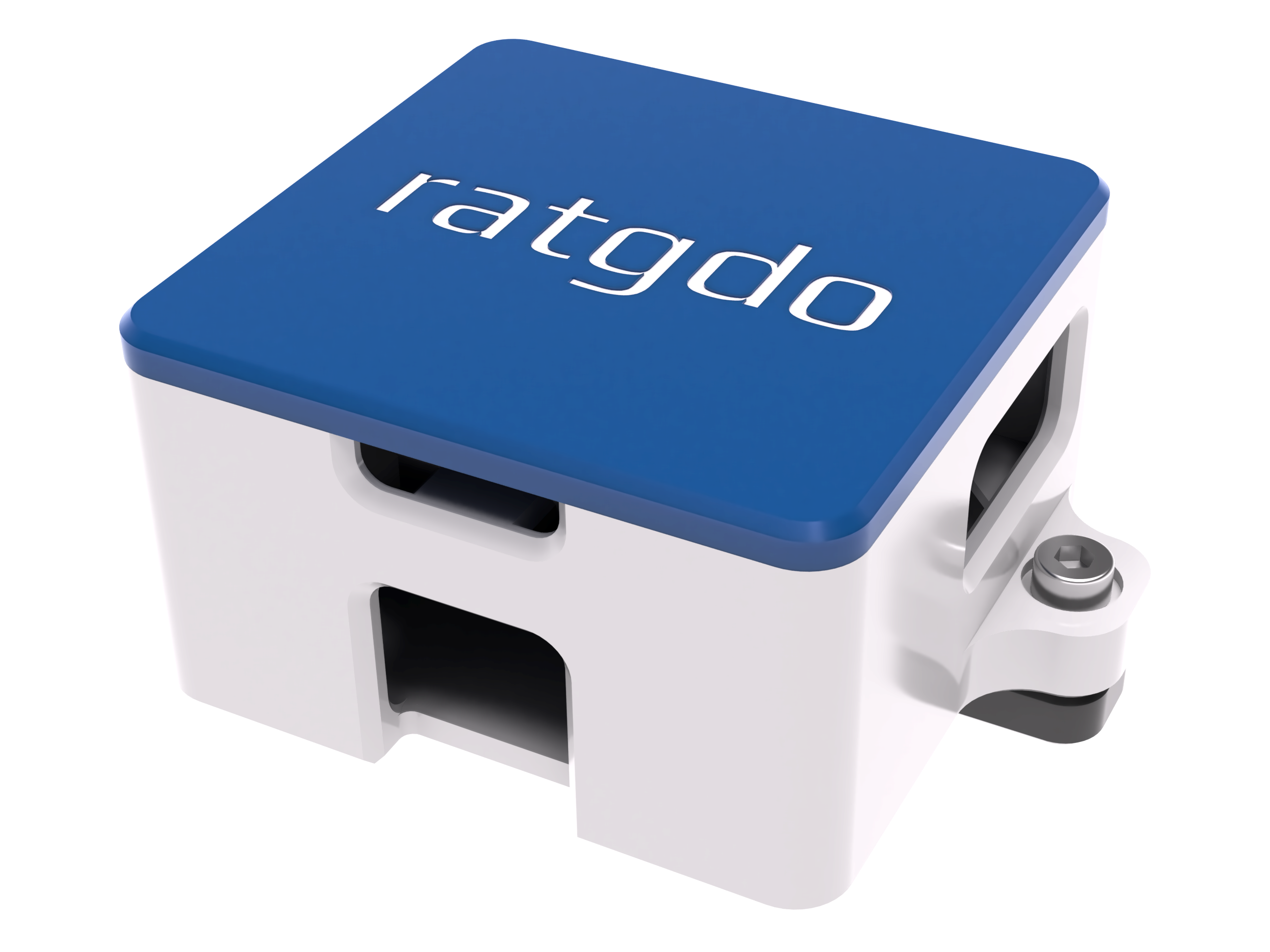

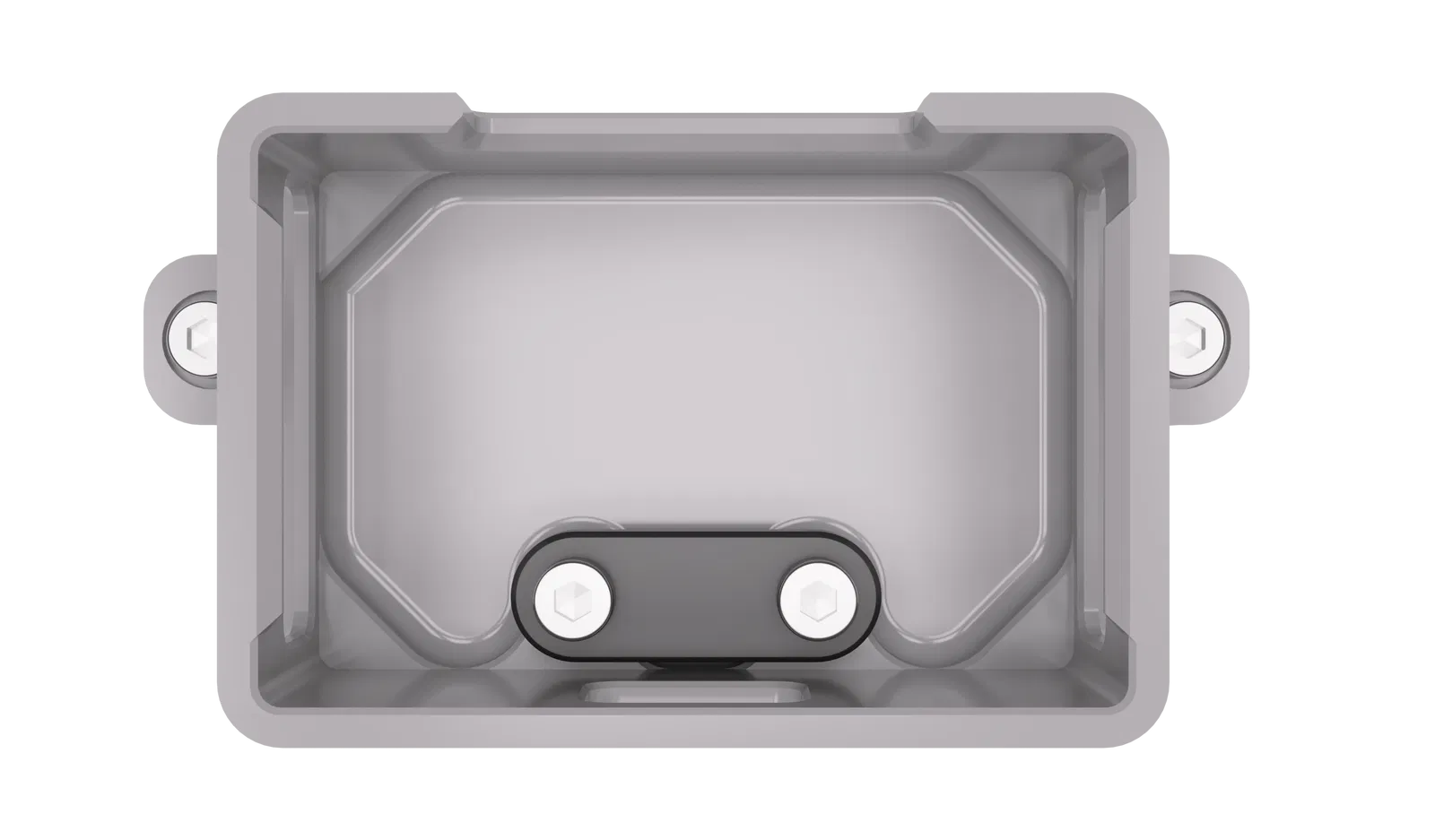

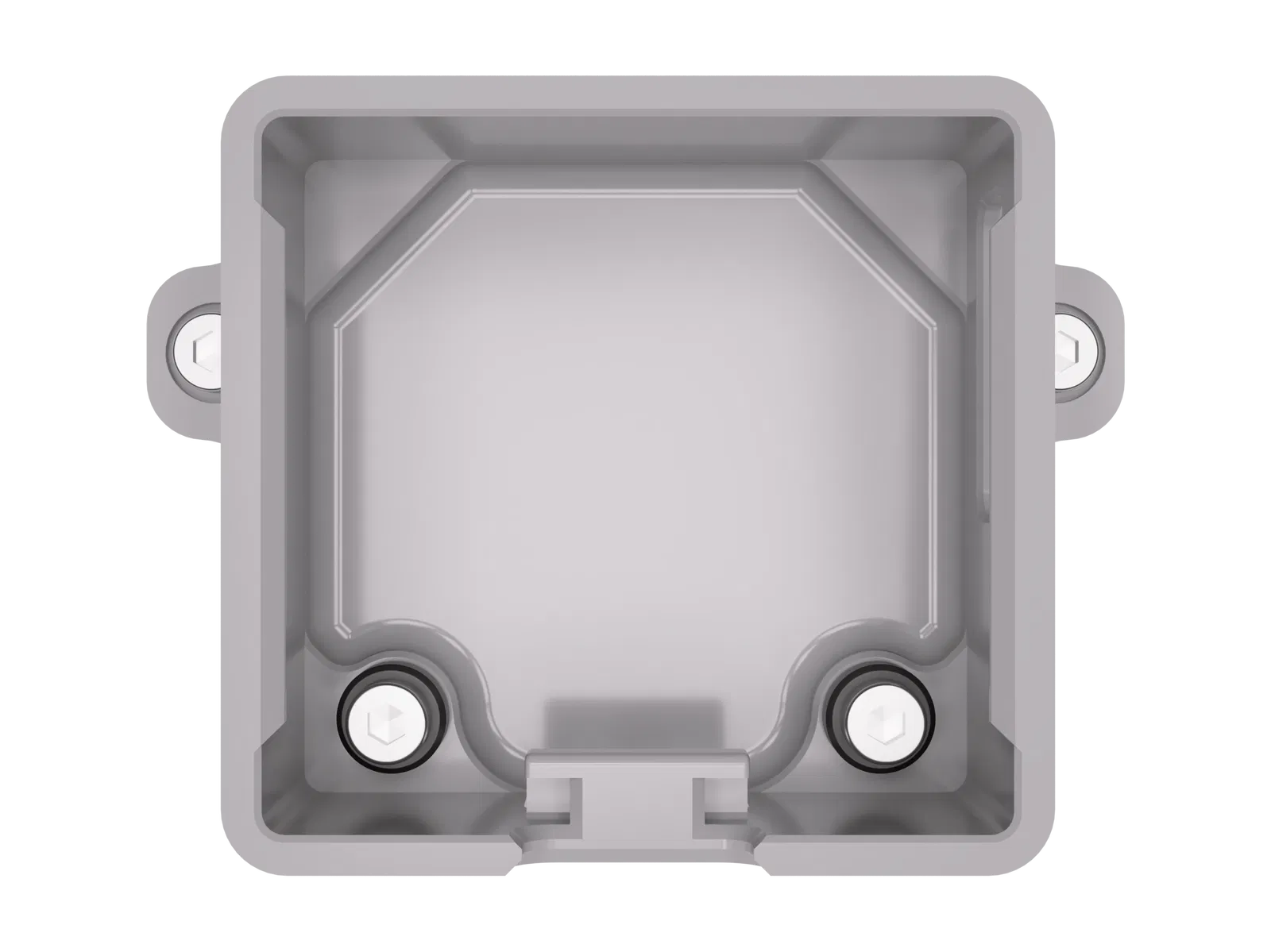

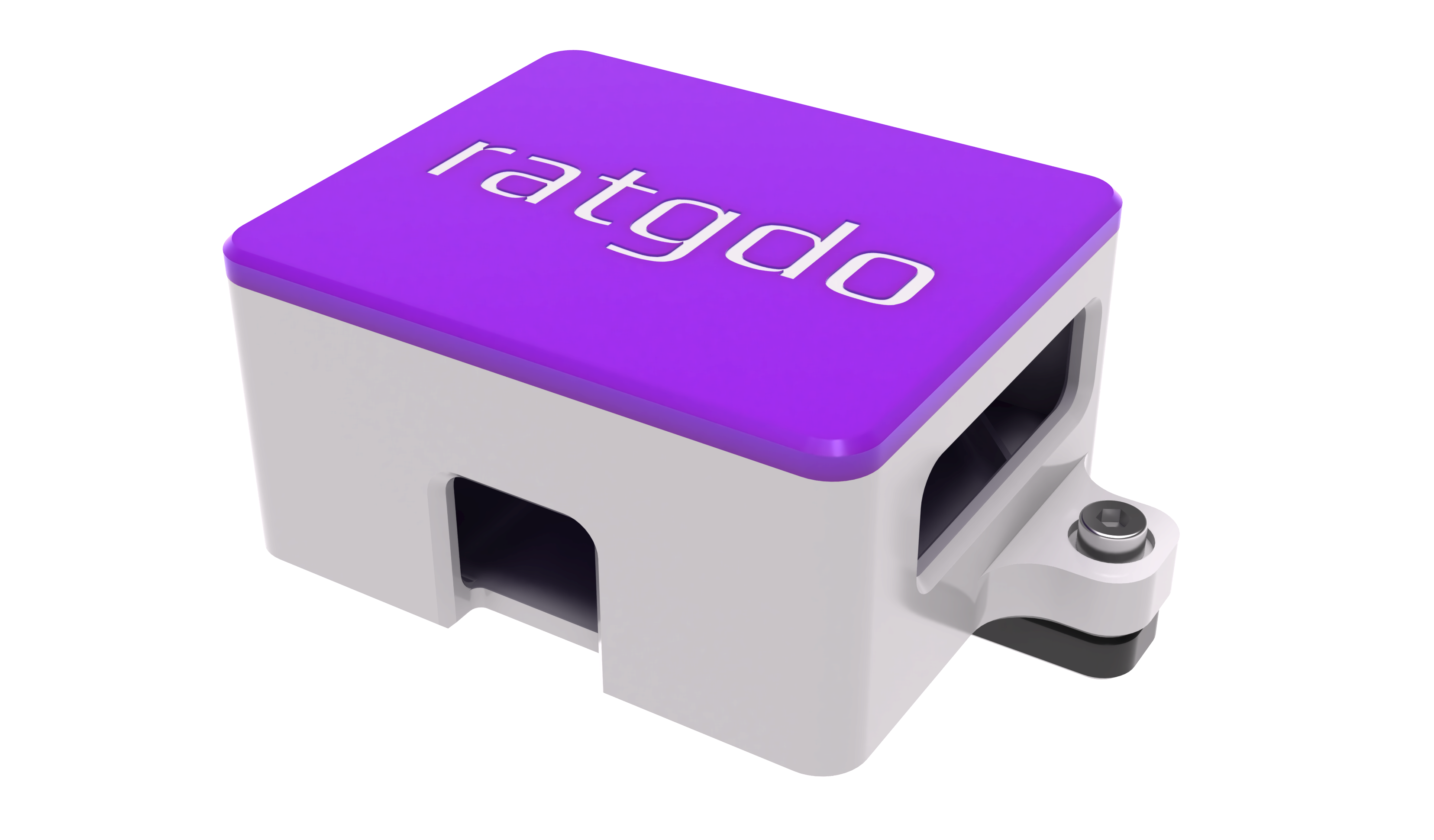

Vỏ/Bộ che cho PCB ratgdo32, v2.53i, v2.52i, v2.5i, v2.5 & v2.0

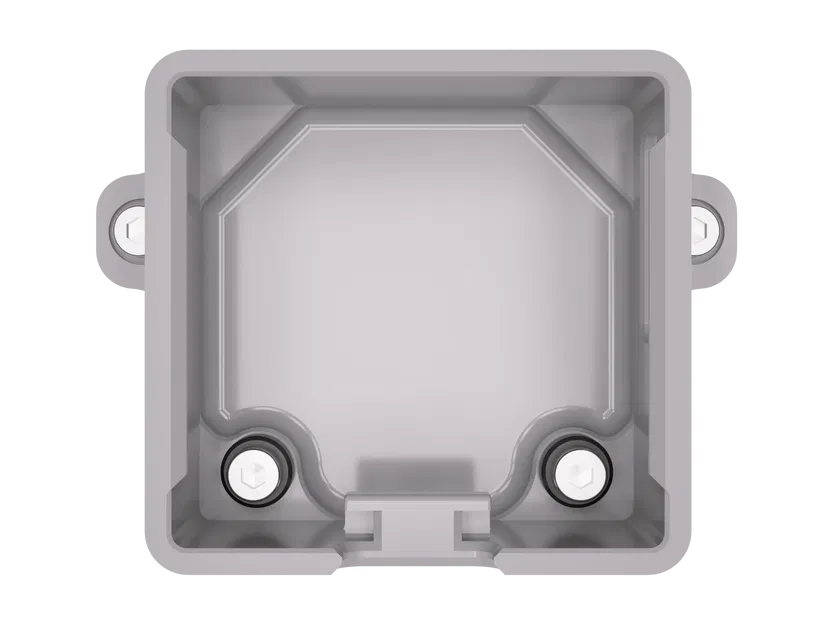

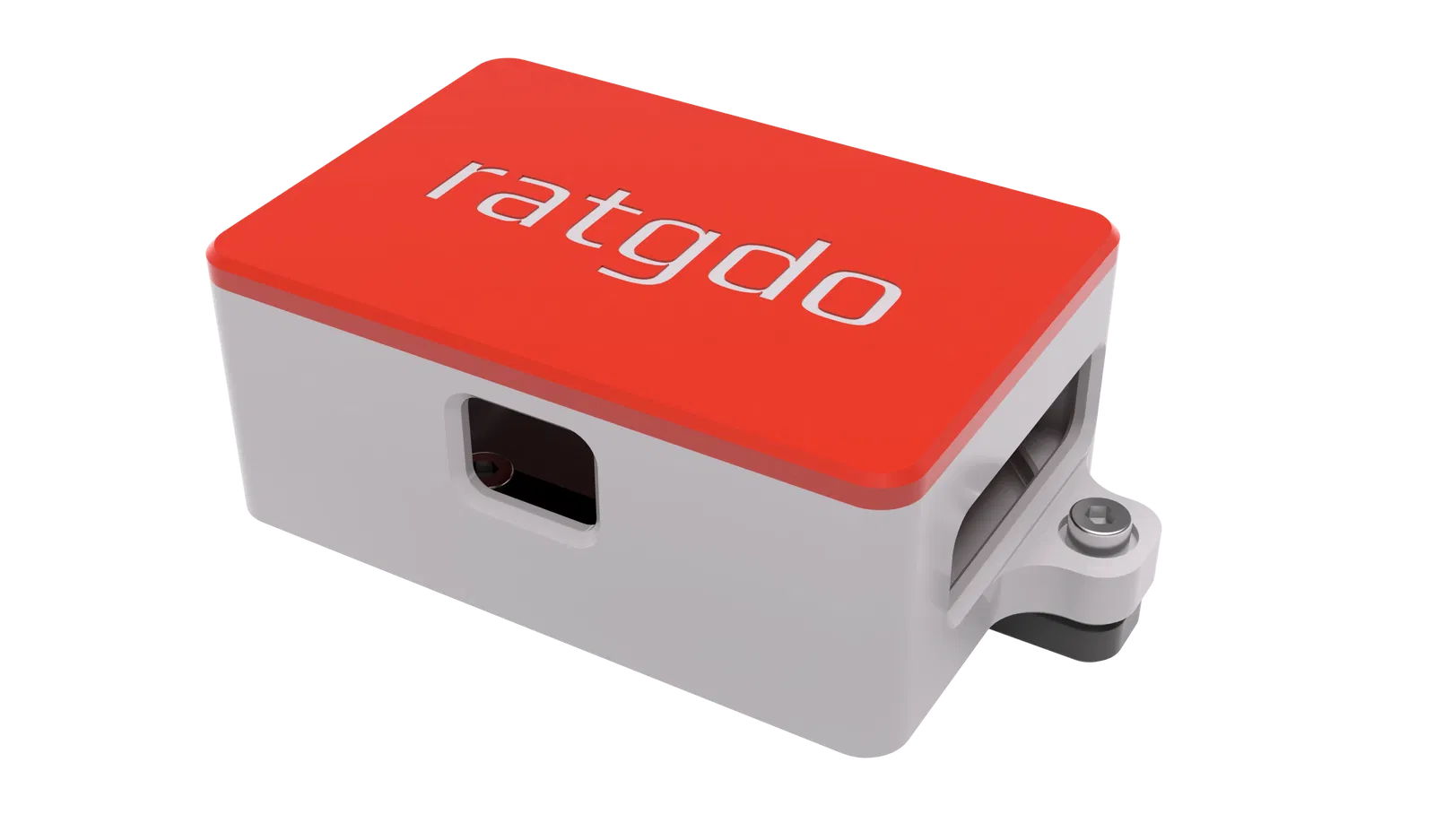

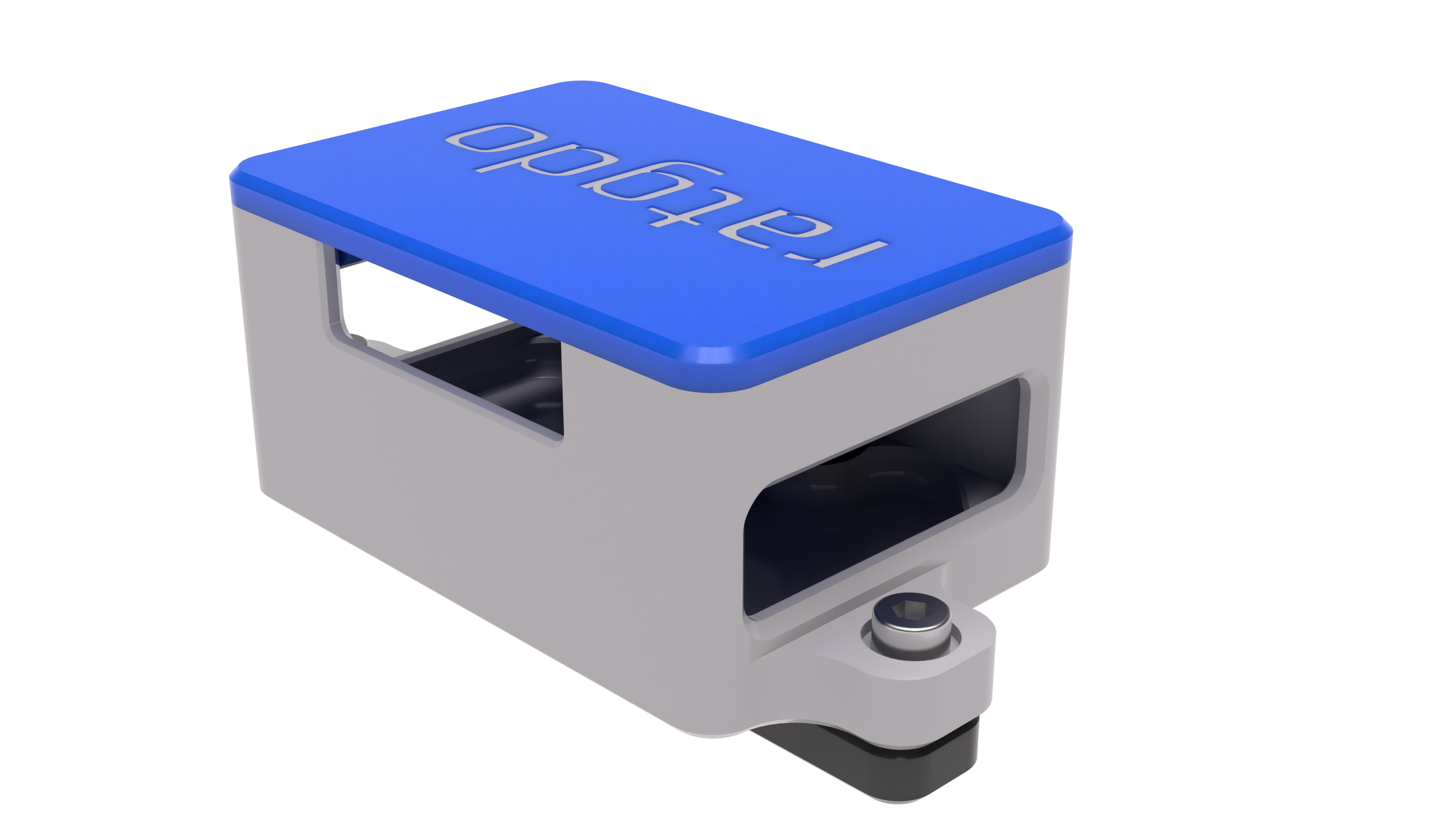

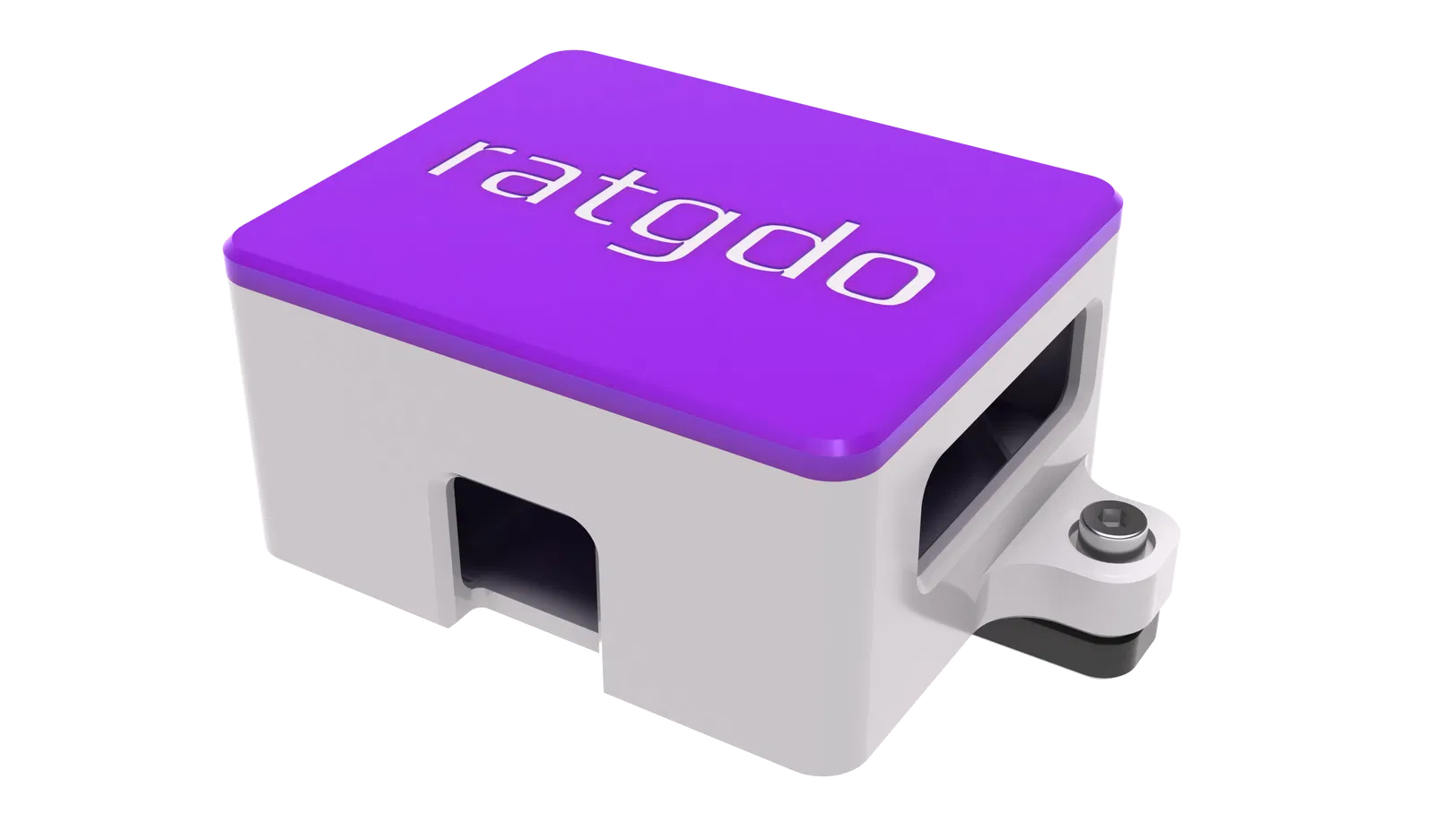

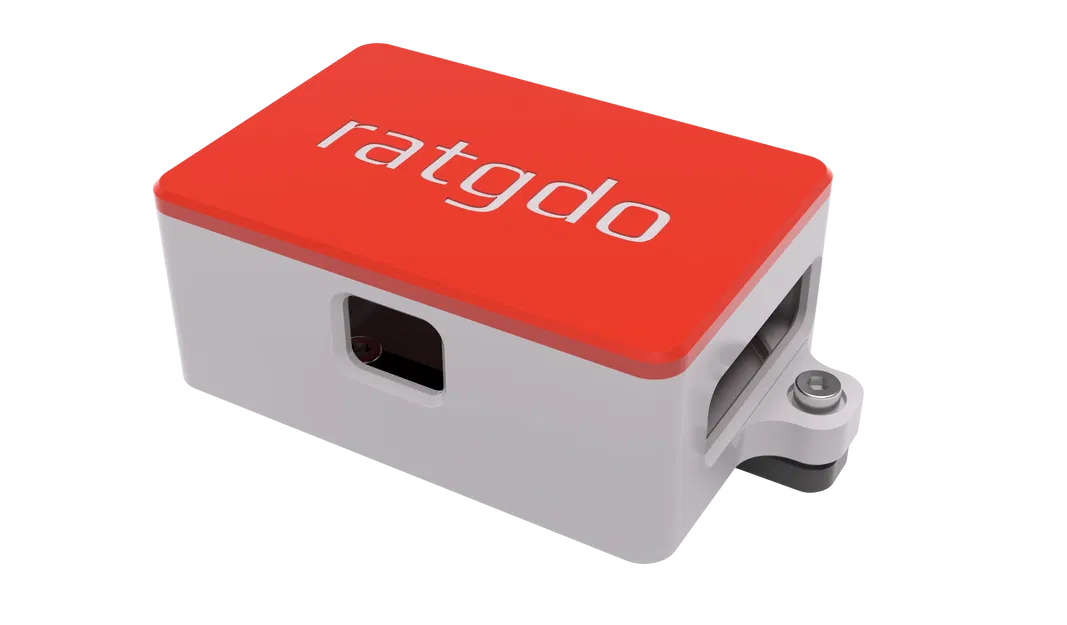

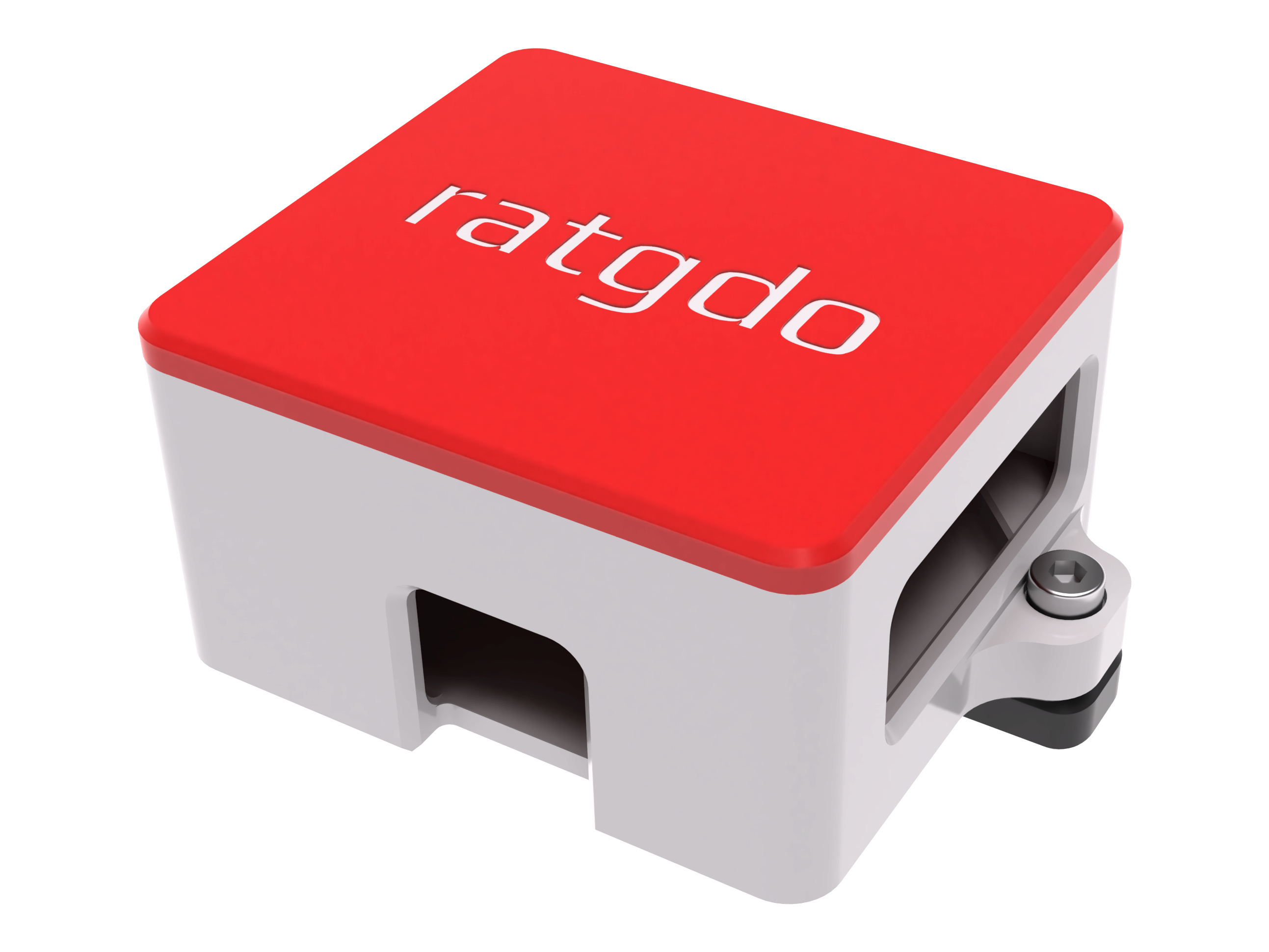

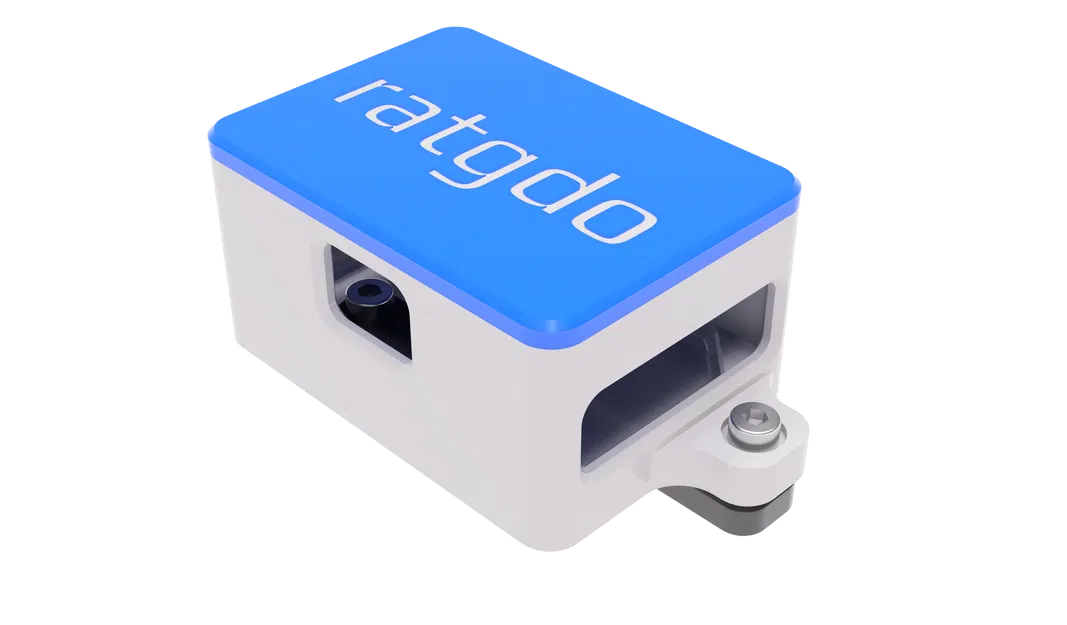

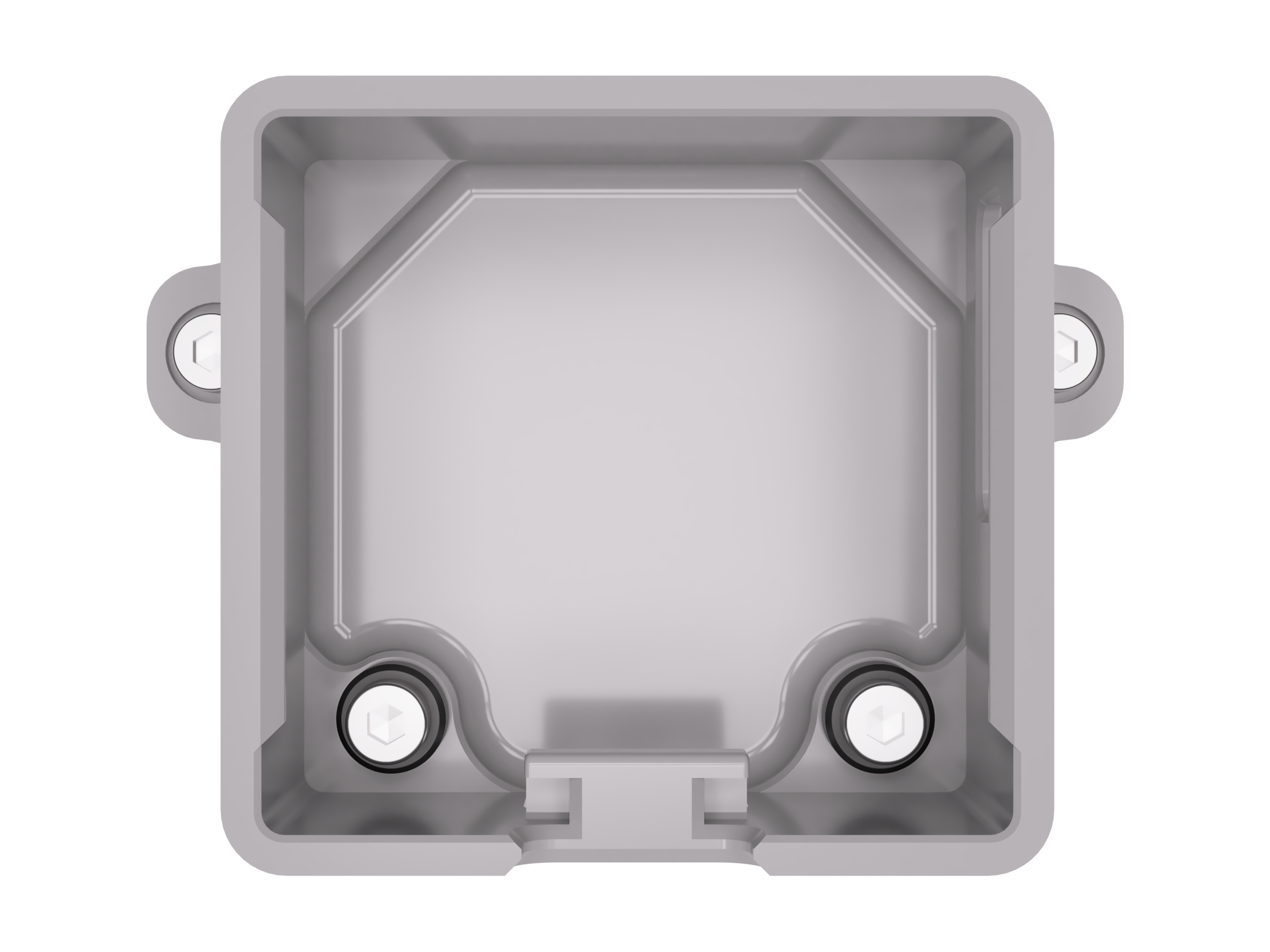

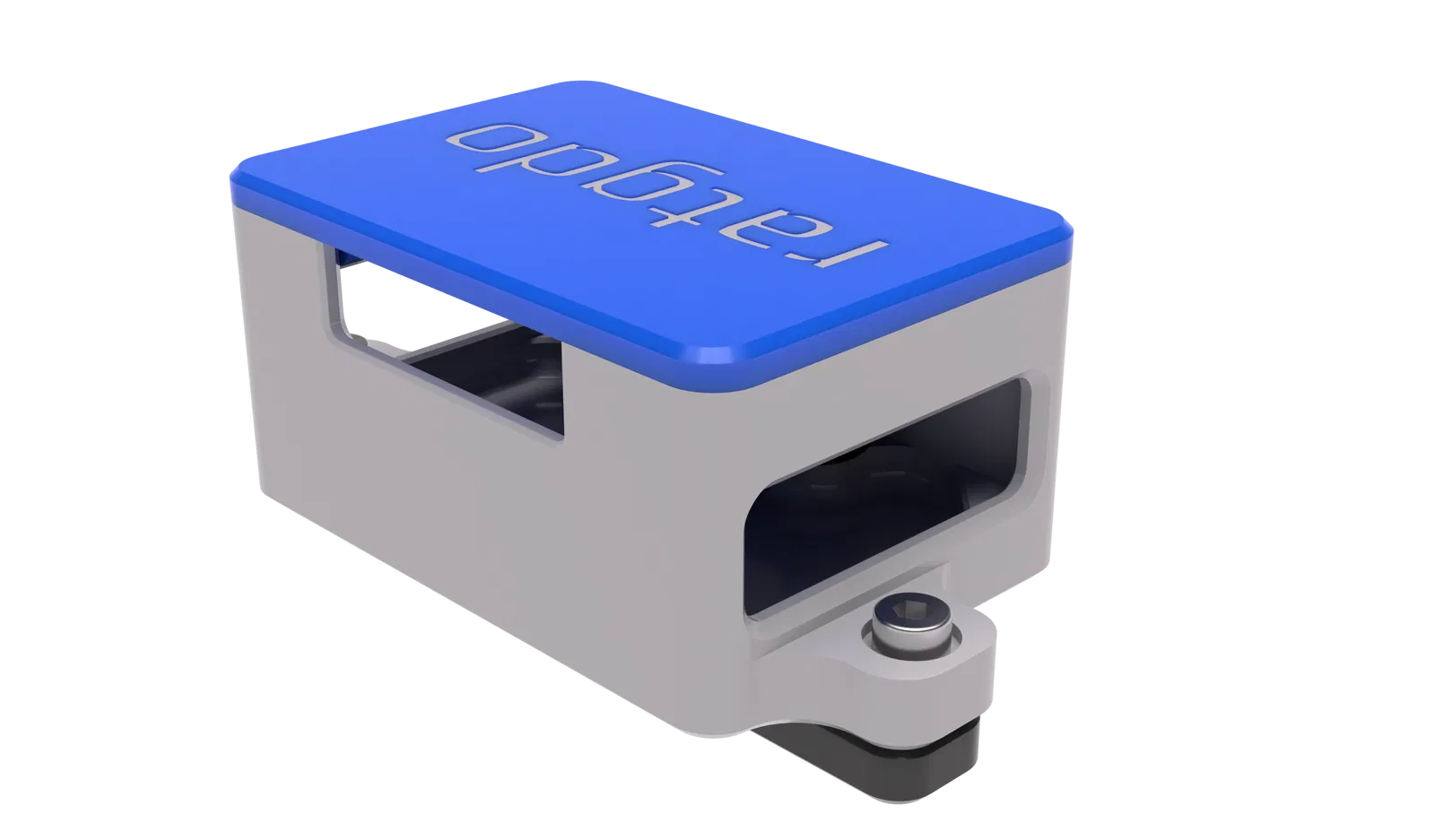

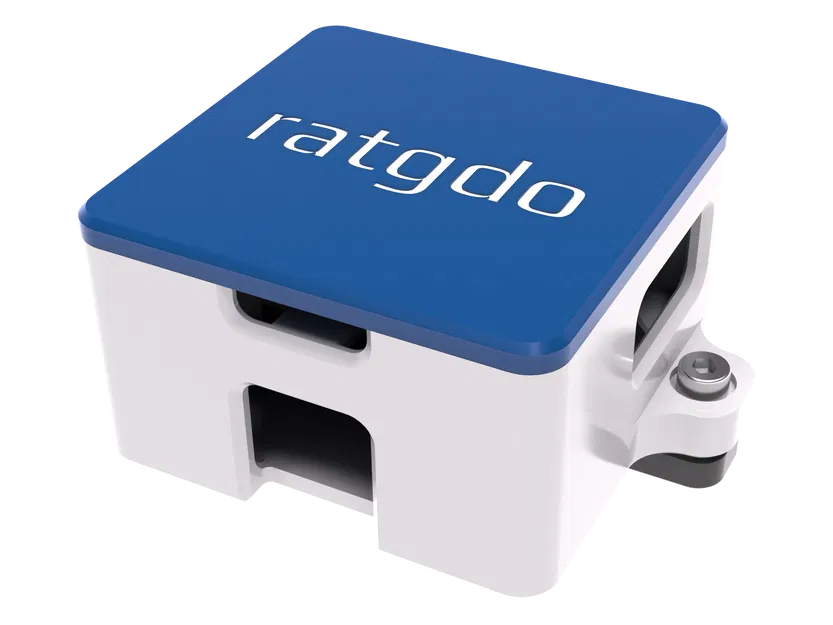

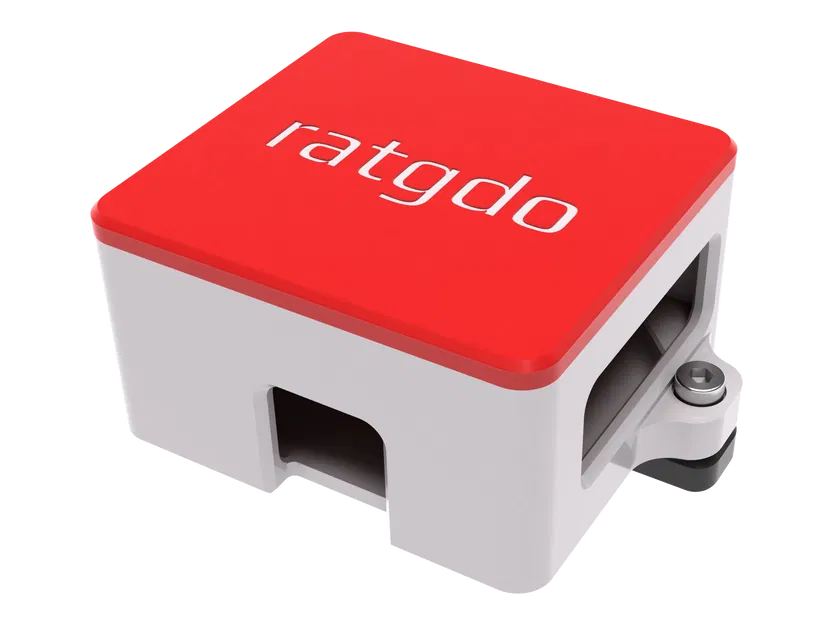

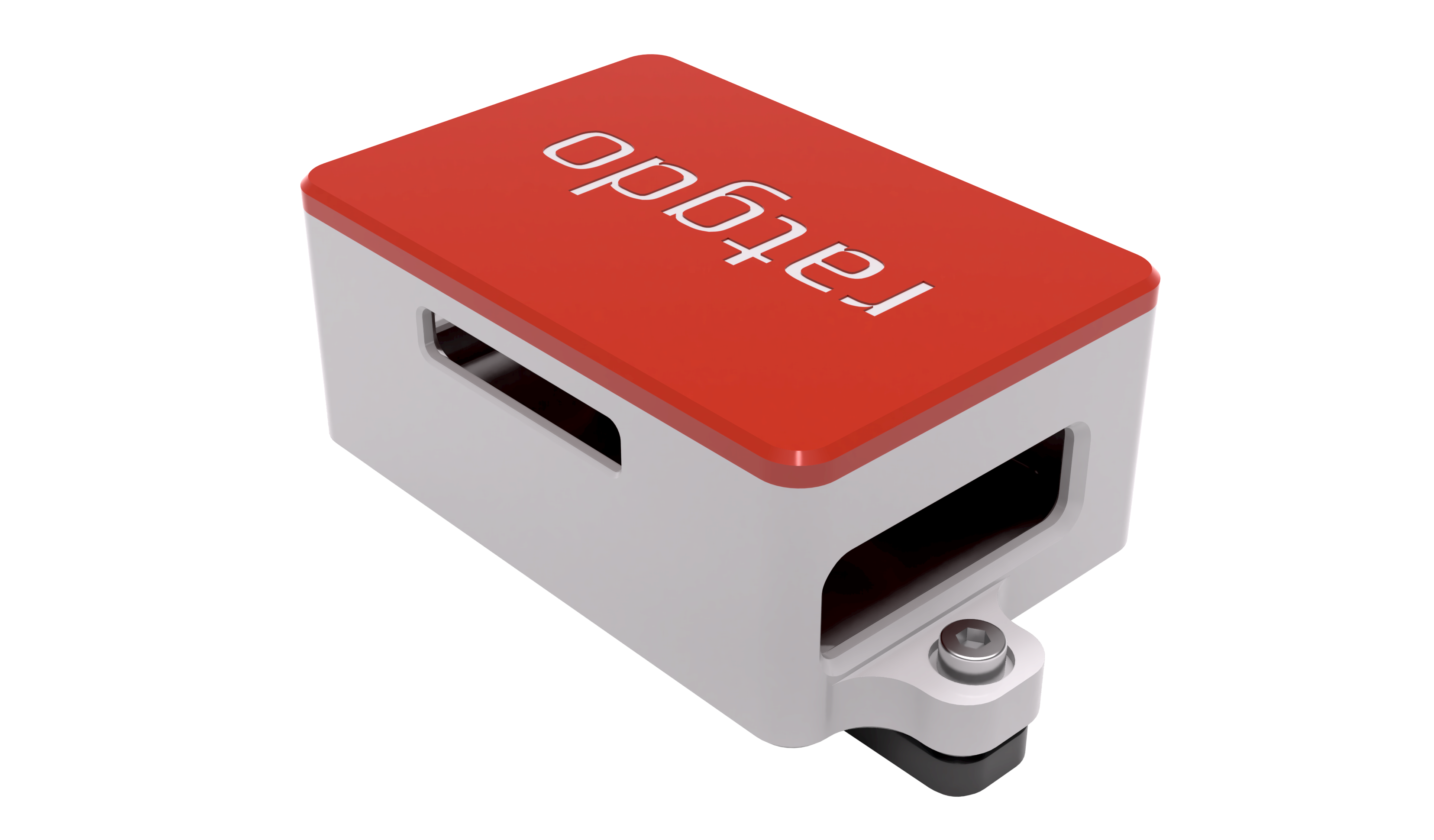

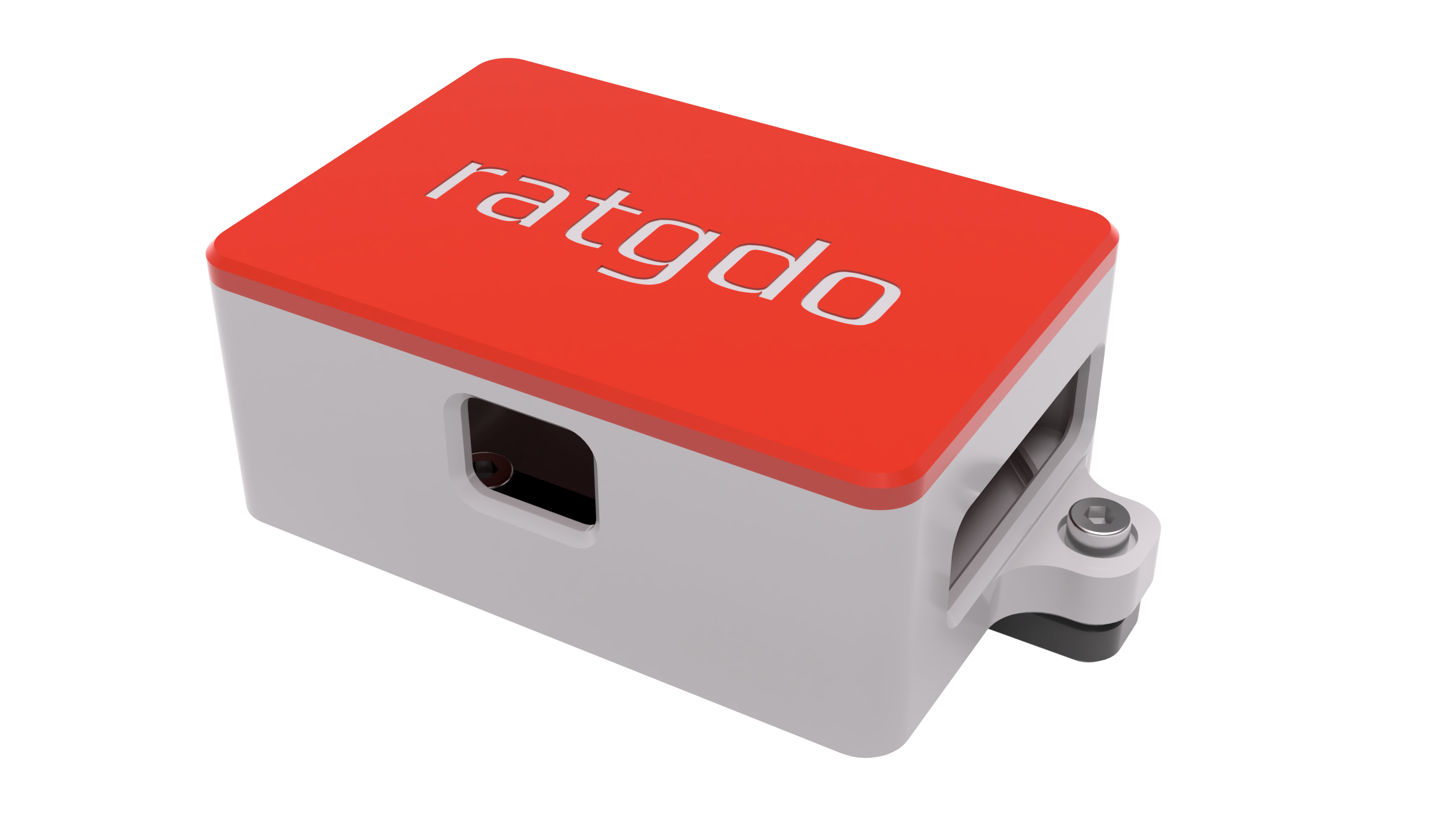

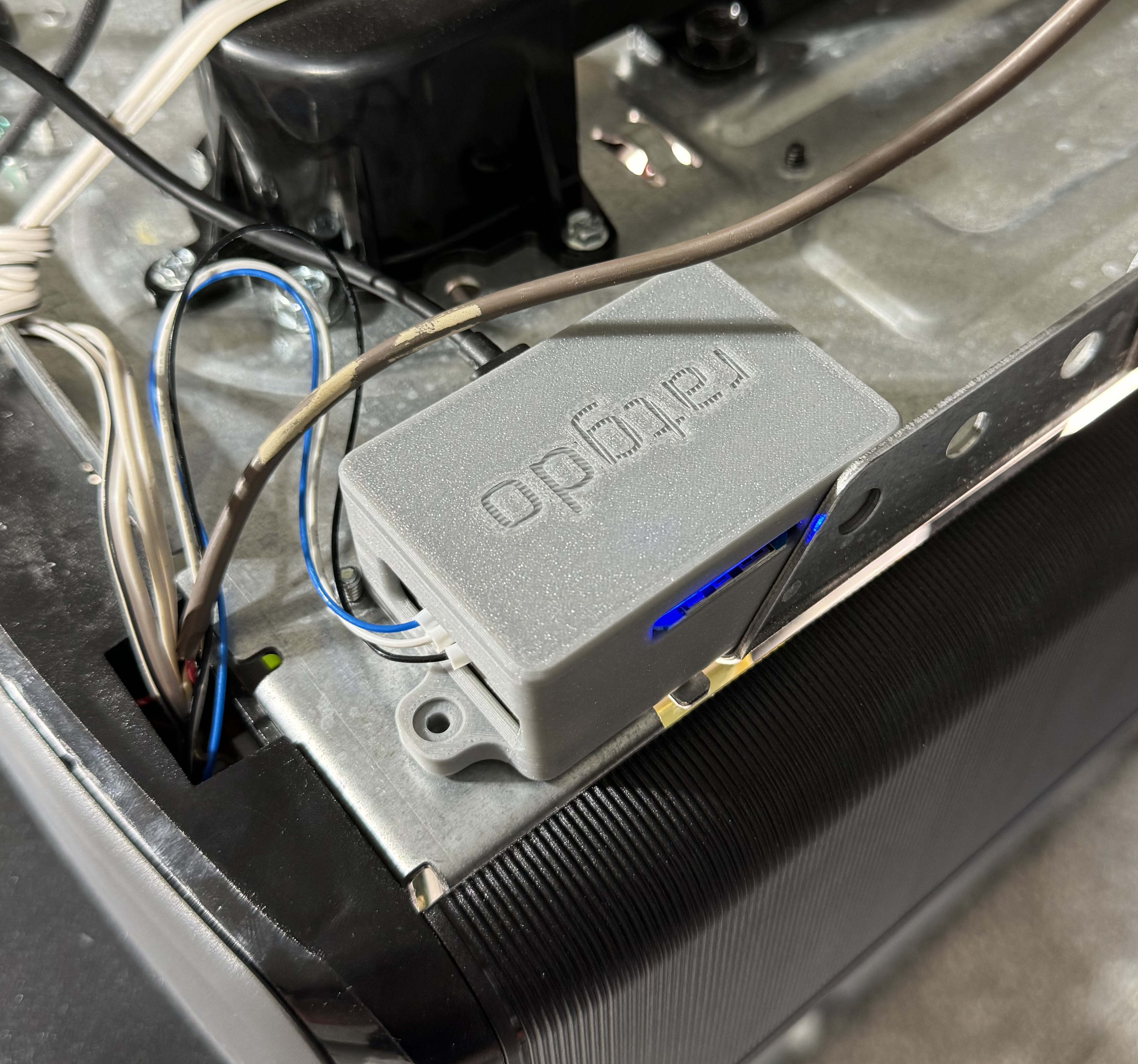

Do nhiều bộ mở cửa gara Chamberlin/LiftMaster mới không có nắp đèn có thể tháo rời, bao gồm cả của tôi, tôi đã quyết định tạo một bộ vỏ để ngăn ngừa đoản mạch và giữ cho PCB được bảo vệ đúng cách. Đây là bộ vỏ cho PCB ratgdo32 & ratgdo v2.x. Nó có nắp đậy bằng khớp nối có thể tháo rời và cũng có thể đảo ngược. Đặc biệt cảm ơn @justinsmonty_948725 đã kiên nhẫn, đo đạc và dành thời gian để hỗ trợ v2.5i. Đặc biệt cảm ơn @MichaelUhlman_998494 đã cho mượn bo mạch v2.53i! Bạn đã vô cùng giá trị trong việc đưa phiên bản này đến với mọi người! Có 2 bộ tùy chọn STL và 7 biến thể bo mạch. Chèn nhiệt (Khuyên dùng) ratgdo32 - ESP tích hợp v2.53i - ESP tích hợp v2.52i - ESP tích hợp v2.5i - ESP tích hợp v2.5 - ESP có thể tháo rời v2.0 - Khoảng cách lỗ 19mm - ESP có thể tháo rời v2.0 - Khoảng cách lỗ 12.8mm - ESP có thể tháo rời

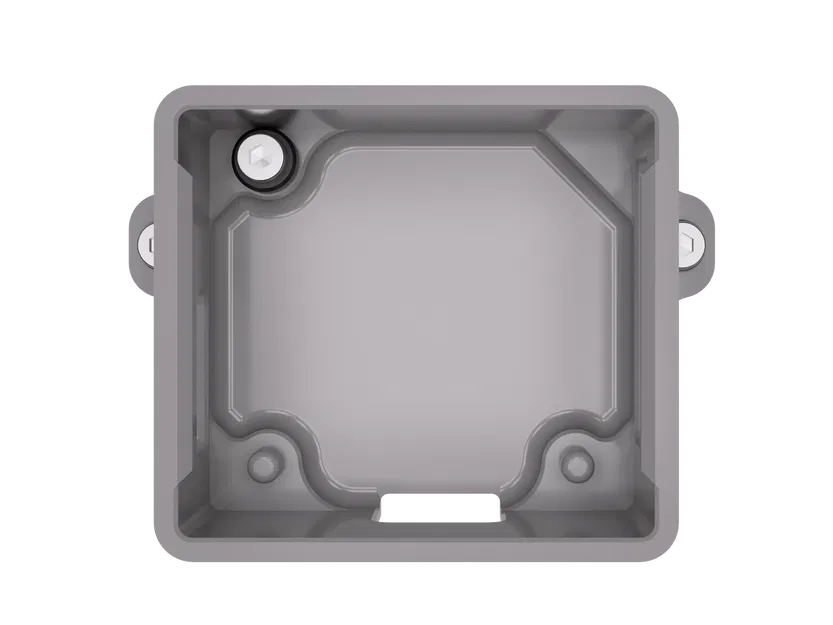

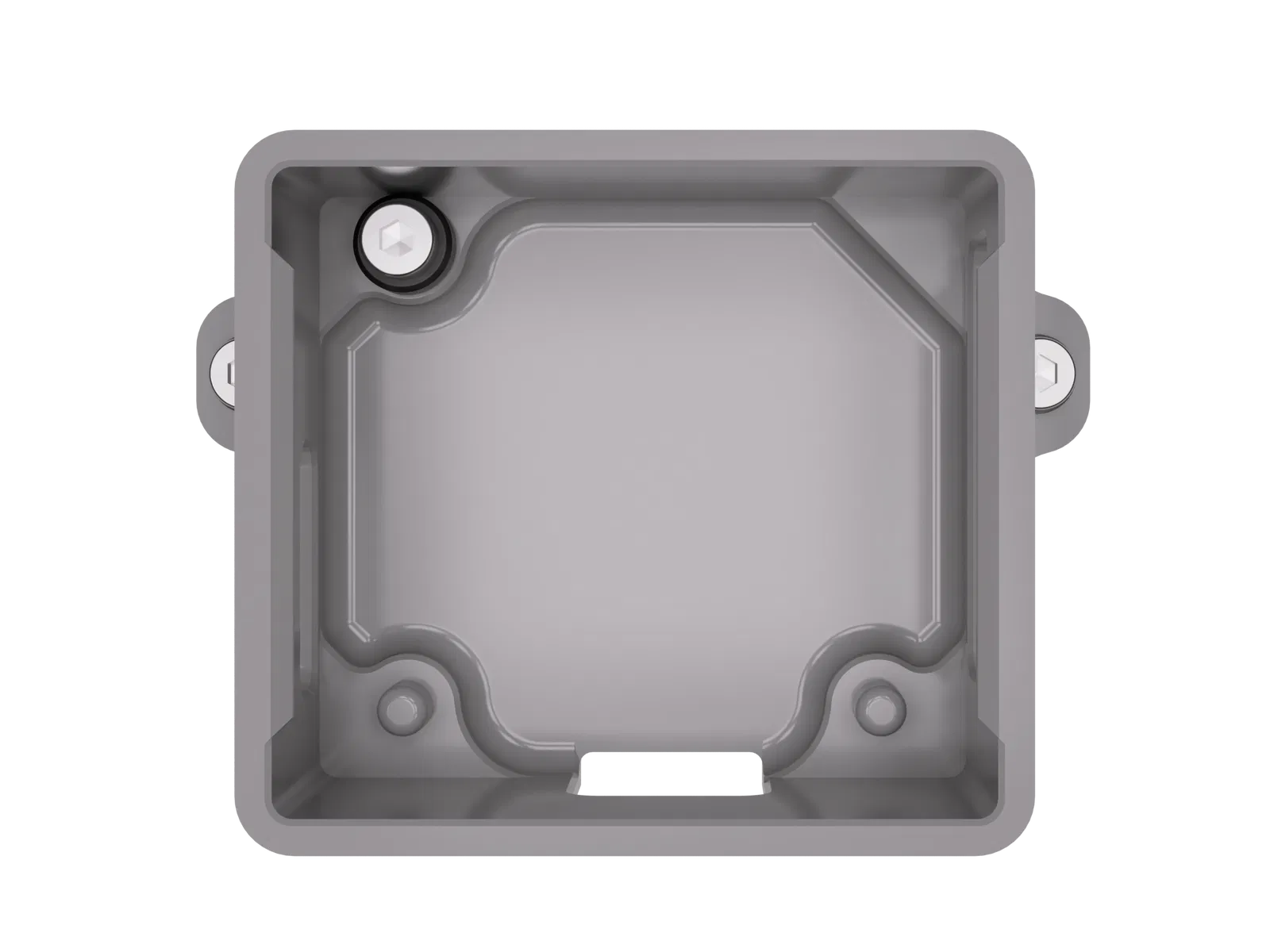

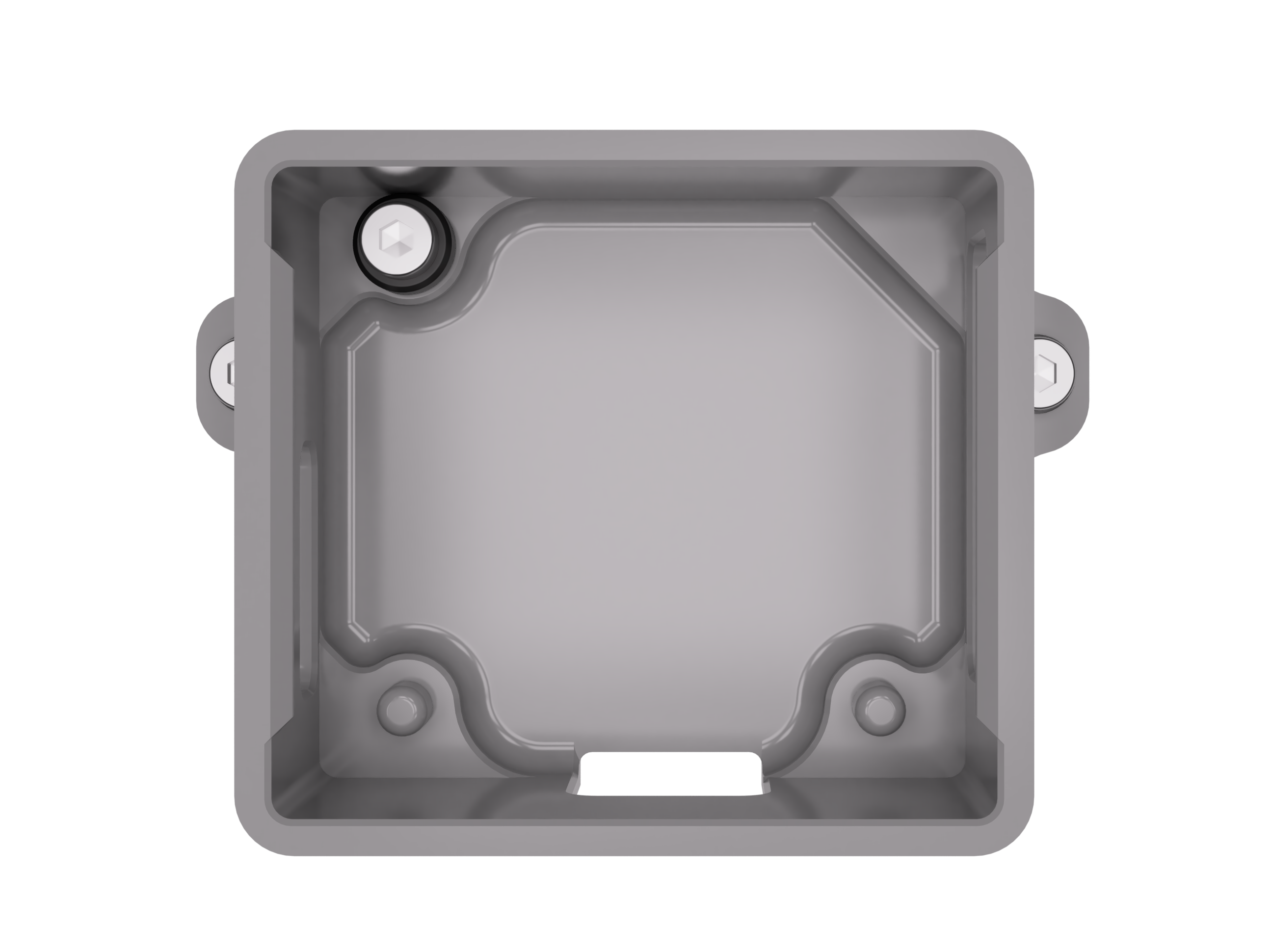

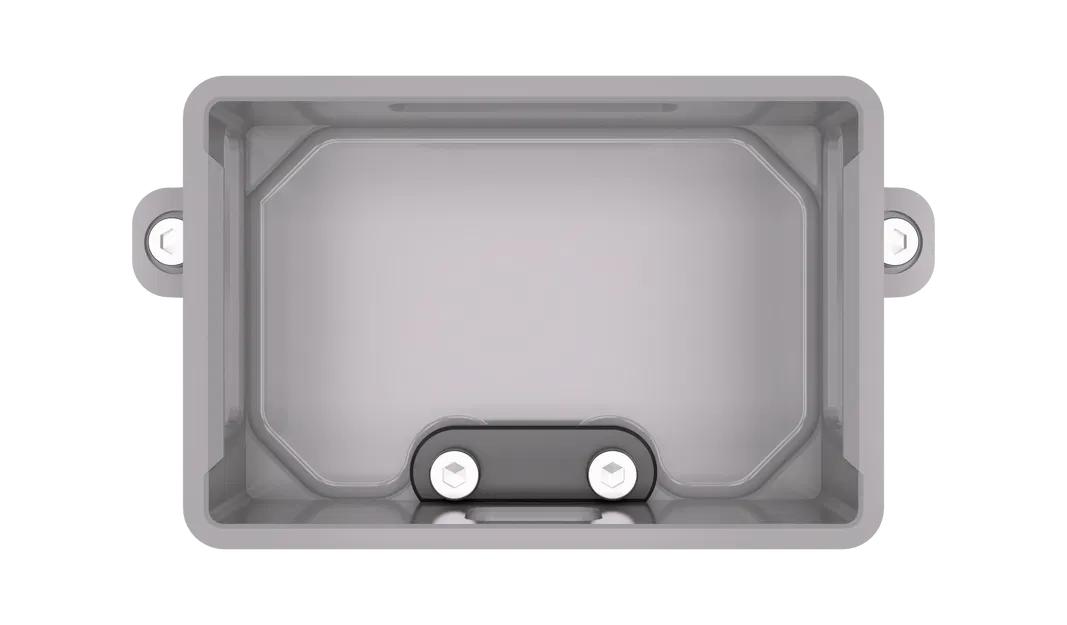

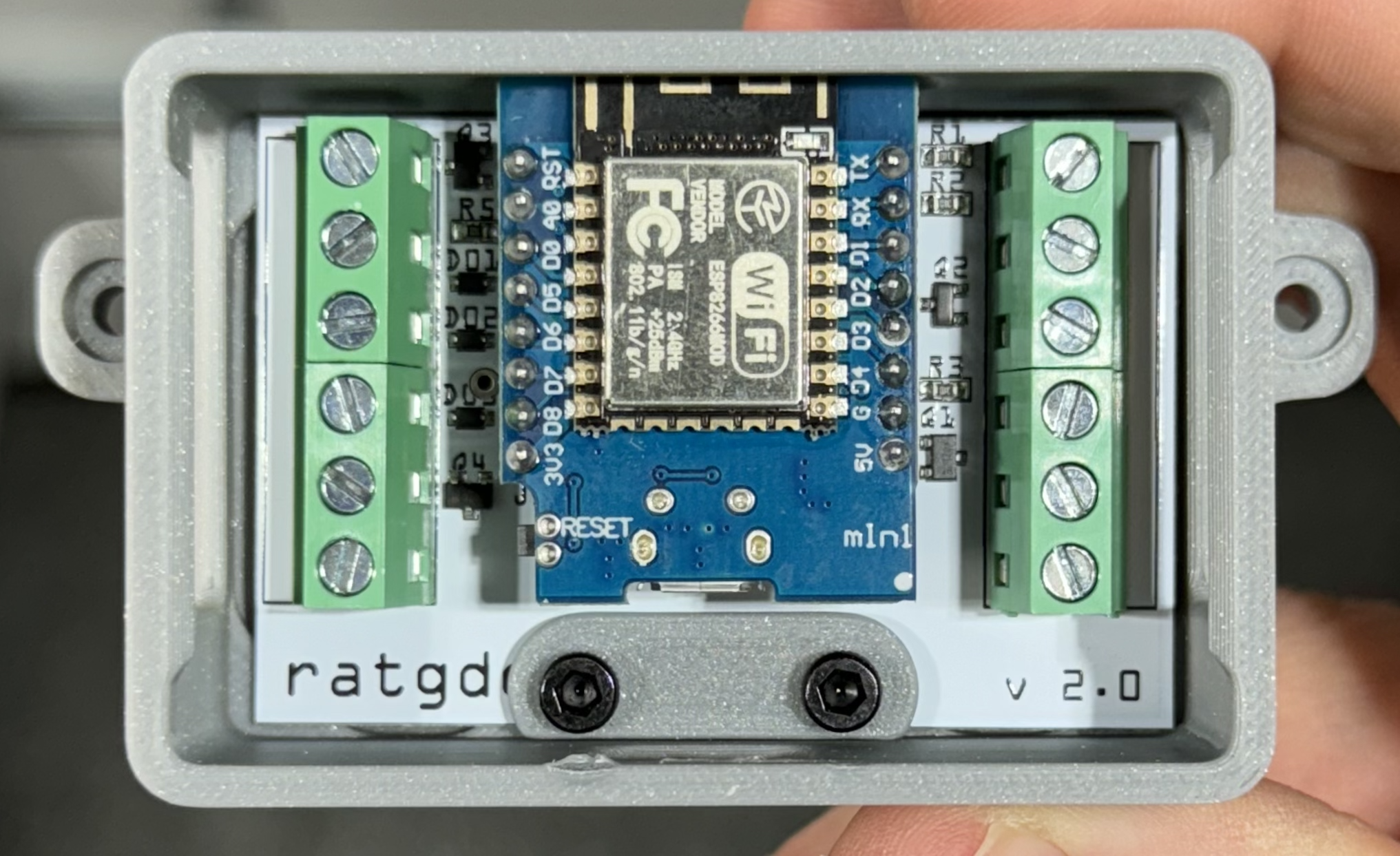

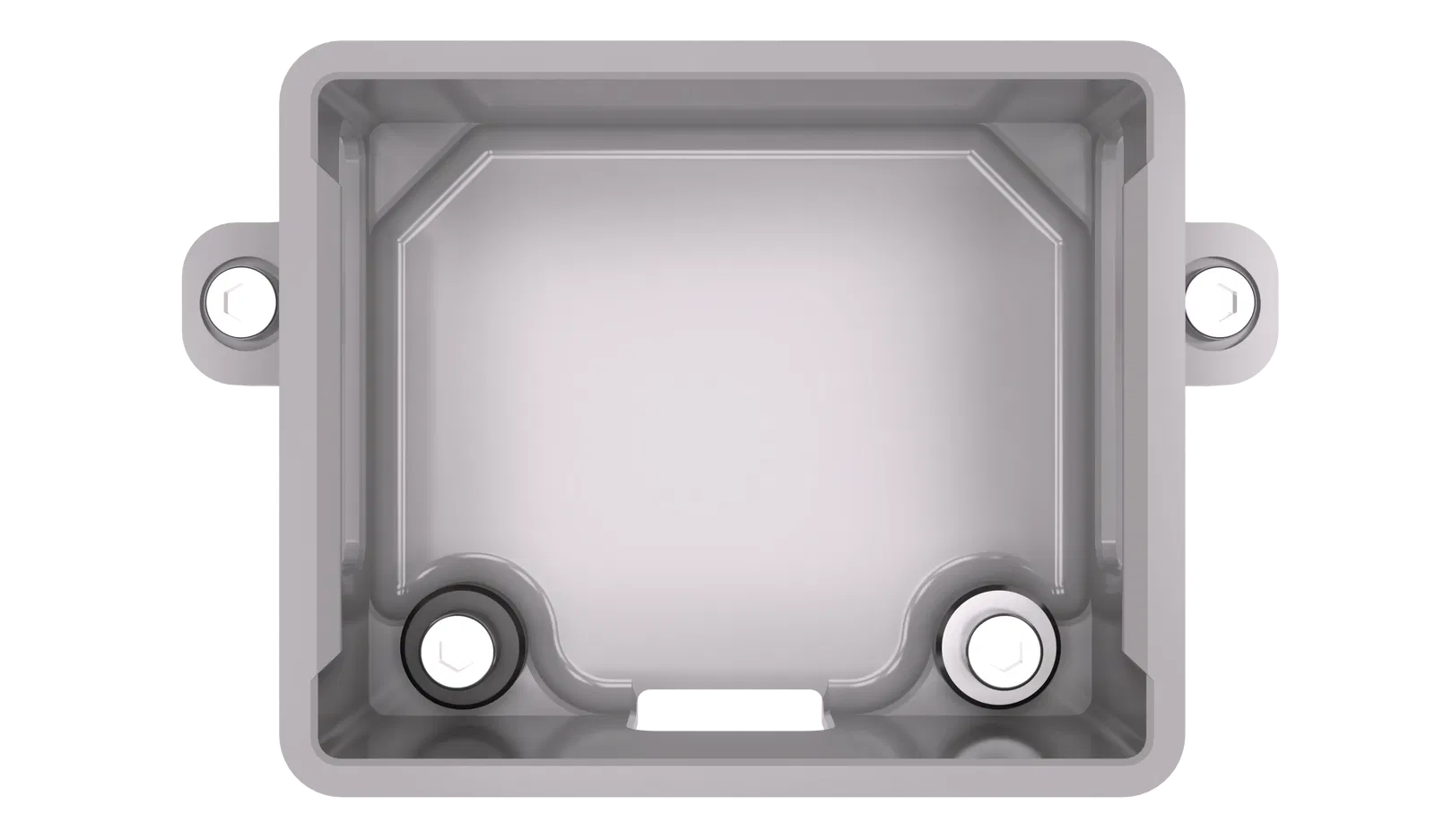

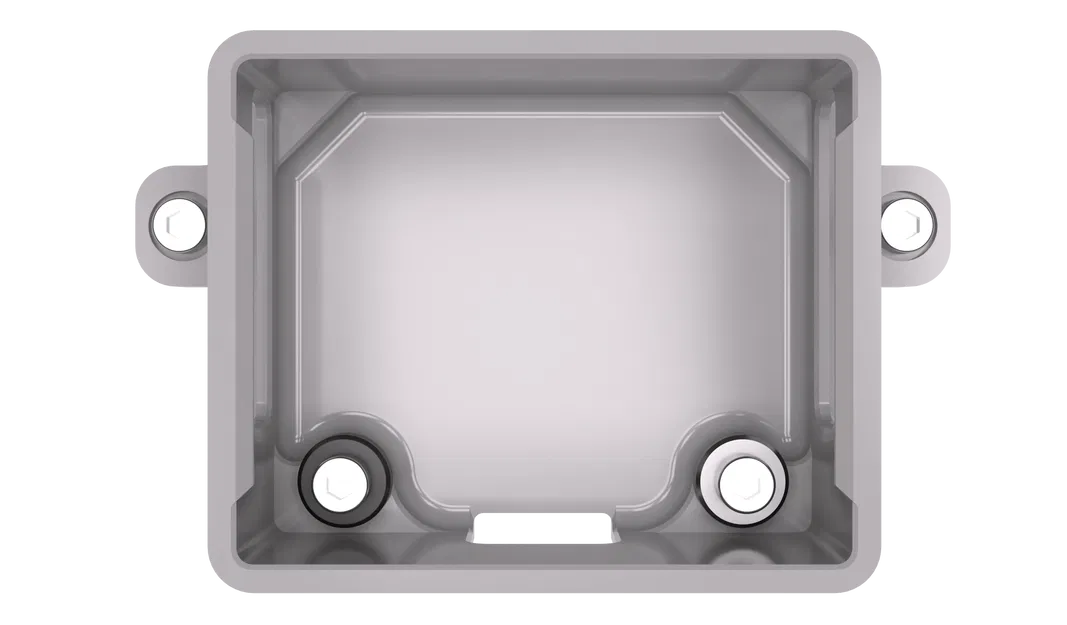

• Tự khai thác M3 (Vít đi trực tiếp vào nhựa) ratgdo32 - ESP tích hợp v2.53i - ESP tích hợp v2.52i - ESP tích hợp v2.5i - ESP tích hợp v2.5 - ESP có thể tháo rời v2.0 - Khoảng cách lỗ 19mm - ESP có thể tháo rời v2.0 - Khoảng cách lỗ 12.8mm - ESP có thể tháo rời #### Ratgdo32: Để gắn chắc chắn PCB ratgdo32 vào vỏ, hãy căn chỉnh cổng USB-C với tâm của lỗ mở. Sau khi căn chỉnh, hãy sử dụng vít và vòng đệm để cố định PCB bằng cách siết chặt ở góc, như hình minh họa bên dưới. #### Giảm căng cho v2.52i: Bộ giảm căng cho 2.52i là tùy chọn nhưng được khuyến nghị, vì các đầu nối rất mỏng manh. Nó đã được thiết kế có chủ đích để bo mạch có thể được lắp đặt tại chỗ mà dây vẫn còn gắn vào PCB. Nó đã được thử nghiệm với cả dây rút có chiều rộng 2mm và 2.5mm, 2mm được khuyến nghị. Có các chỗ lõm được tích hợp vào nắp trong trường hợp đầu dây rút nhô ra khỏi đỉnh vỏ. #### #### Xác định khoảng cách lỗ của bạn cho v2.0: Phép đo tương ứng với tiếp tuyến cung của mỗi lỗ. Nói cách khác, từ cạnh lỗ này đến cạnh lỗ kia. Bạn có thể đo khoảng cách lỗ của mình như bên dưới để xác định phiên bản bạn có. Nếu bạn không có thước kẹp thì thước kẻ bằng centimet cũng có thể được sử dụng. Một cách khác để phân biệt v2.0 12.8mm so với v2.0 19mm là phiên bản 19mm có văn bản bản quyền ở giữa và phiên bản 12.8mm thì không. #### Phương pháp lắp: Nam châm!

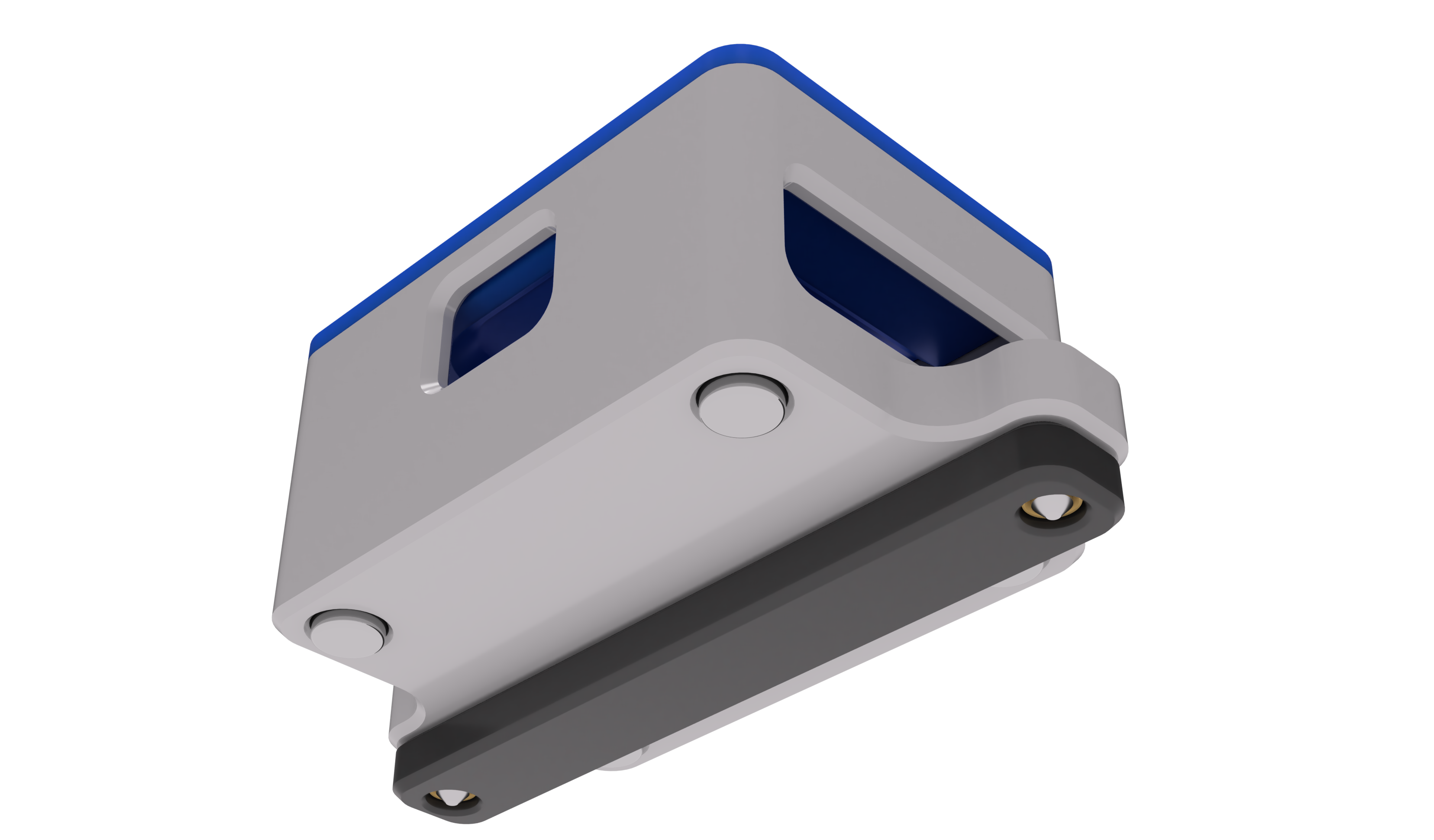

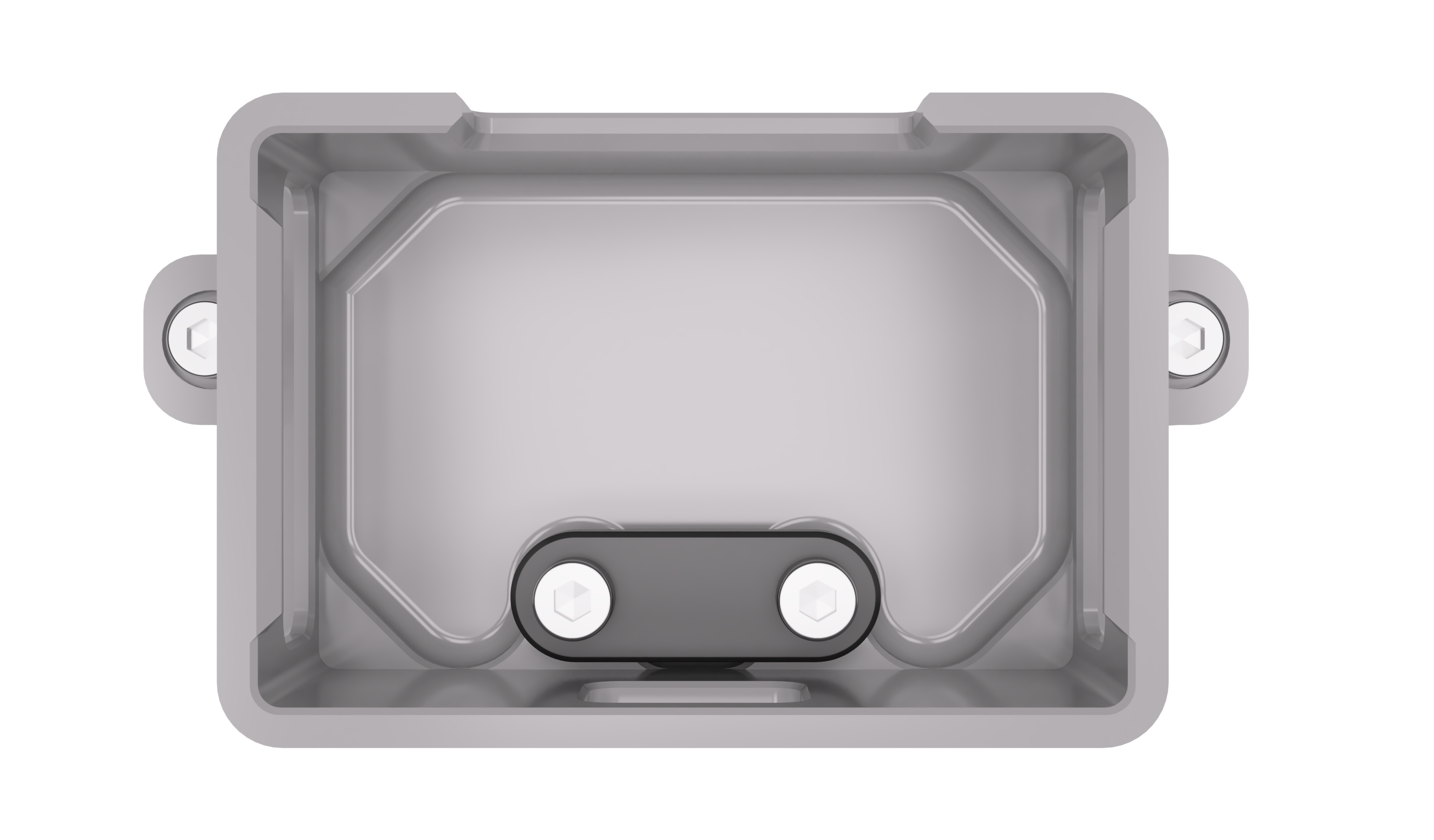

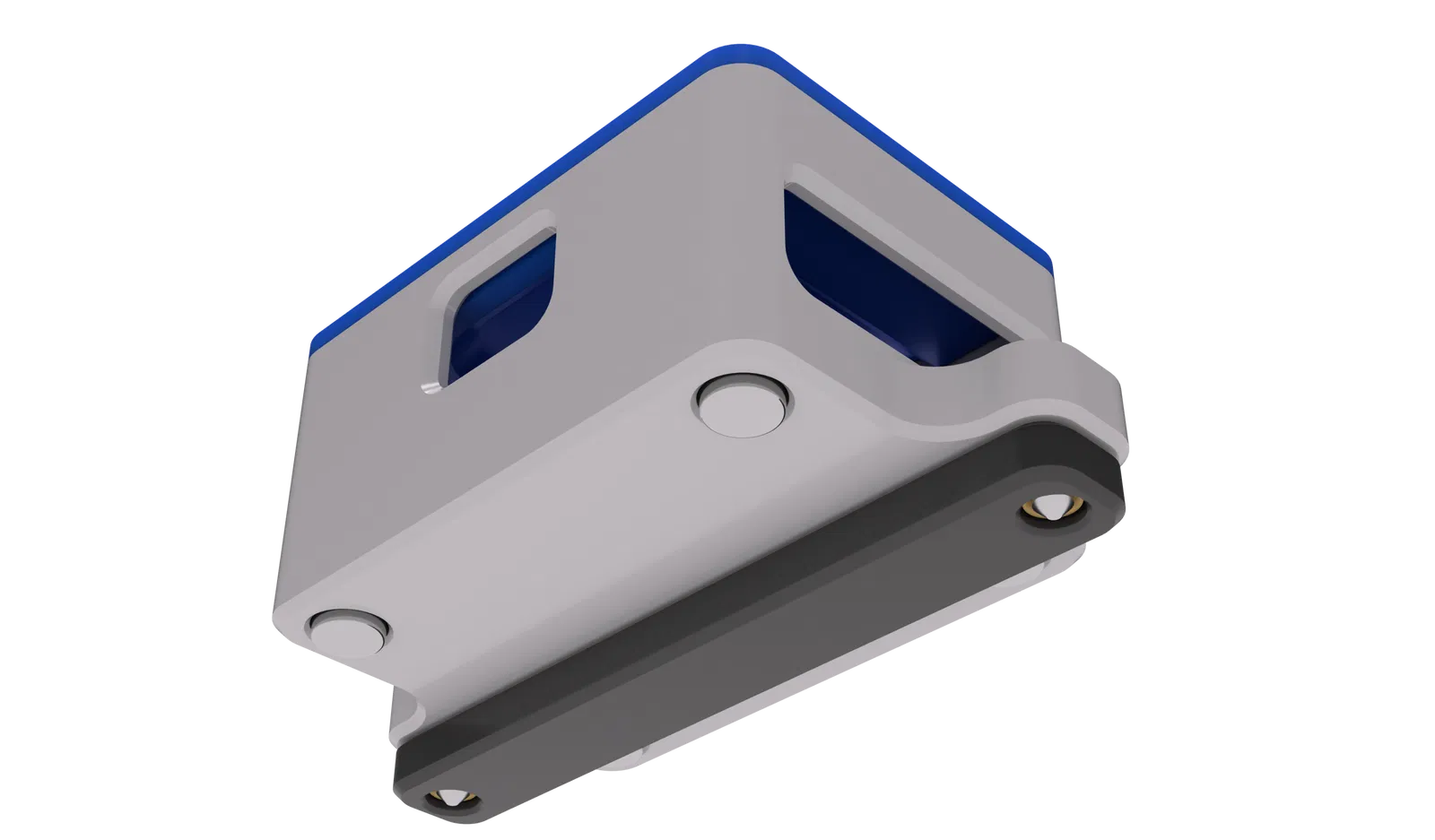

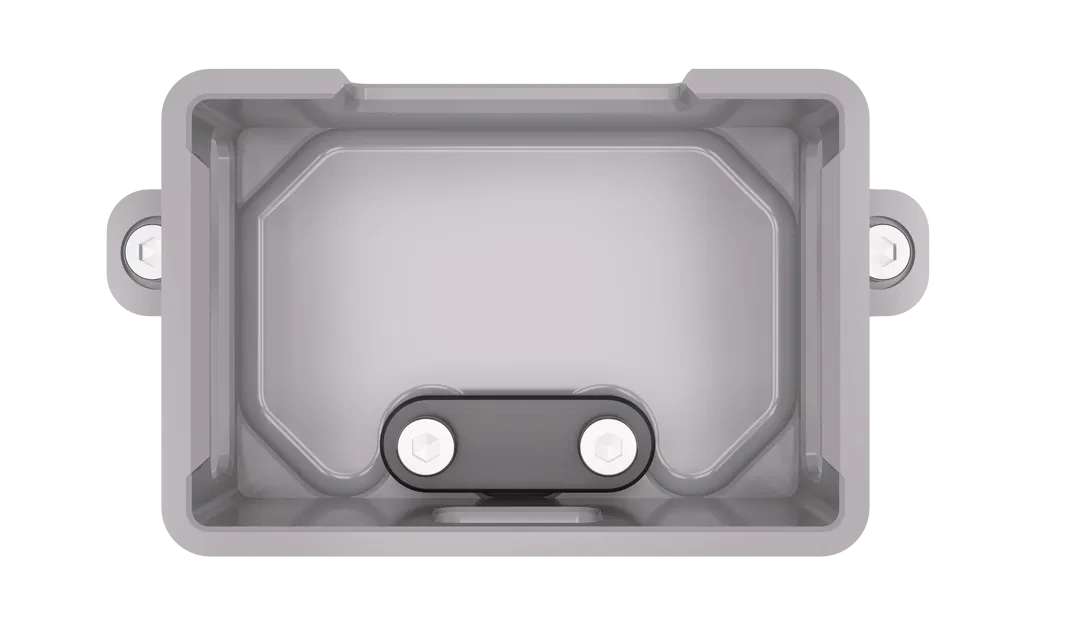

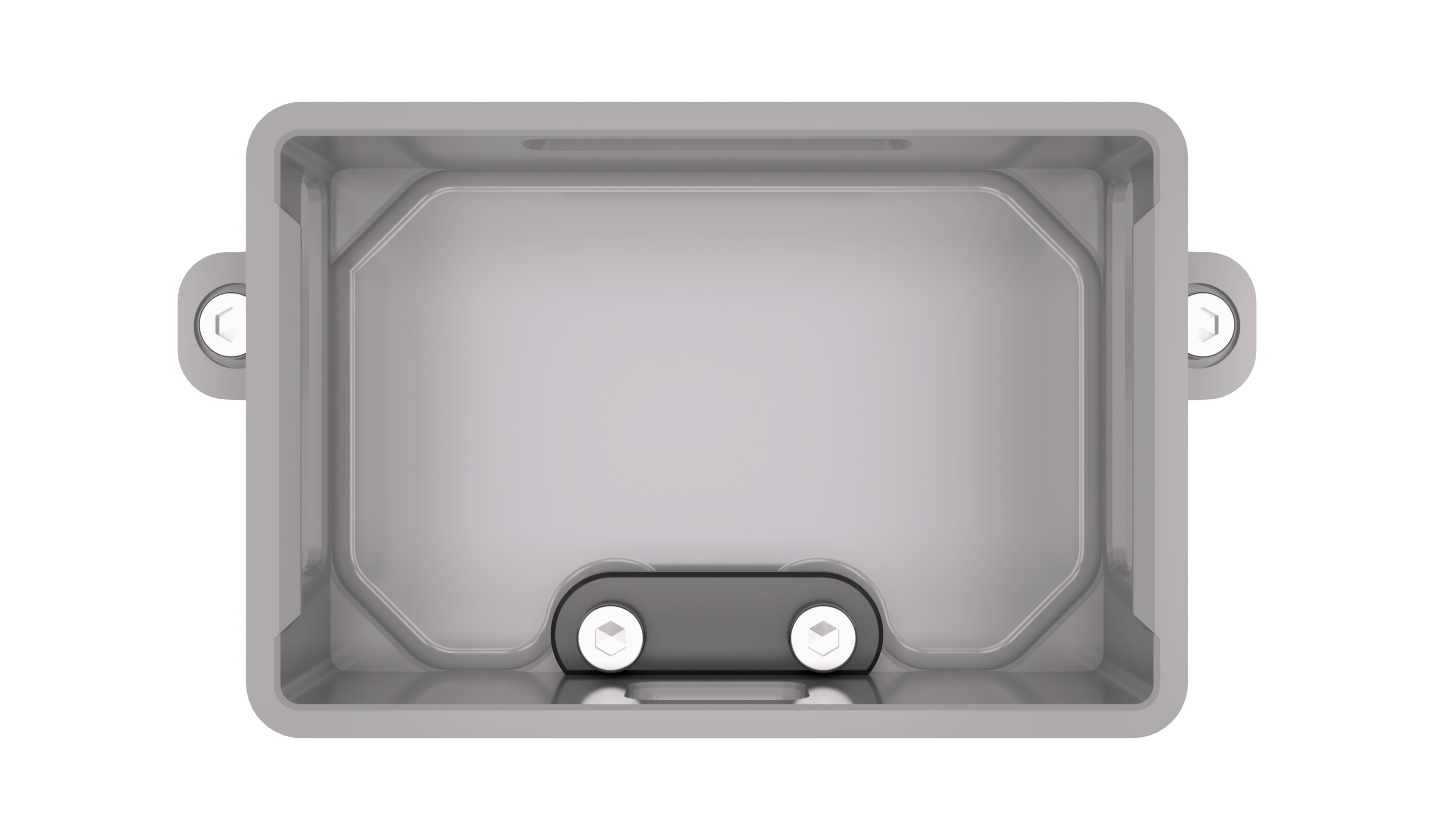

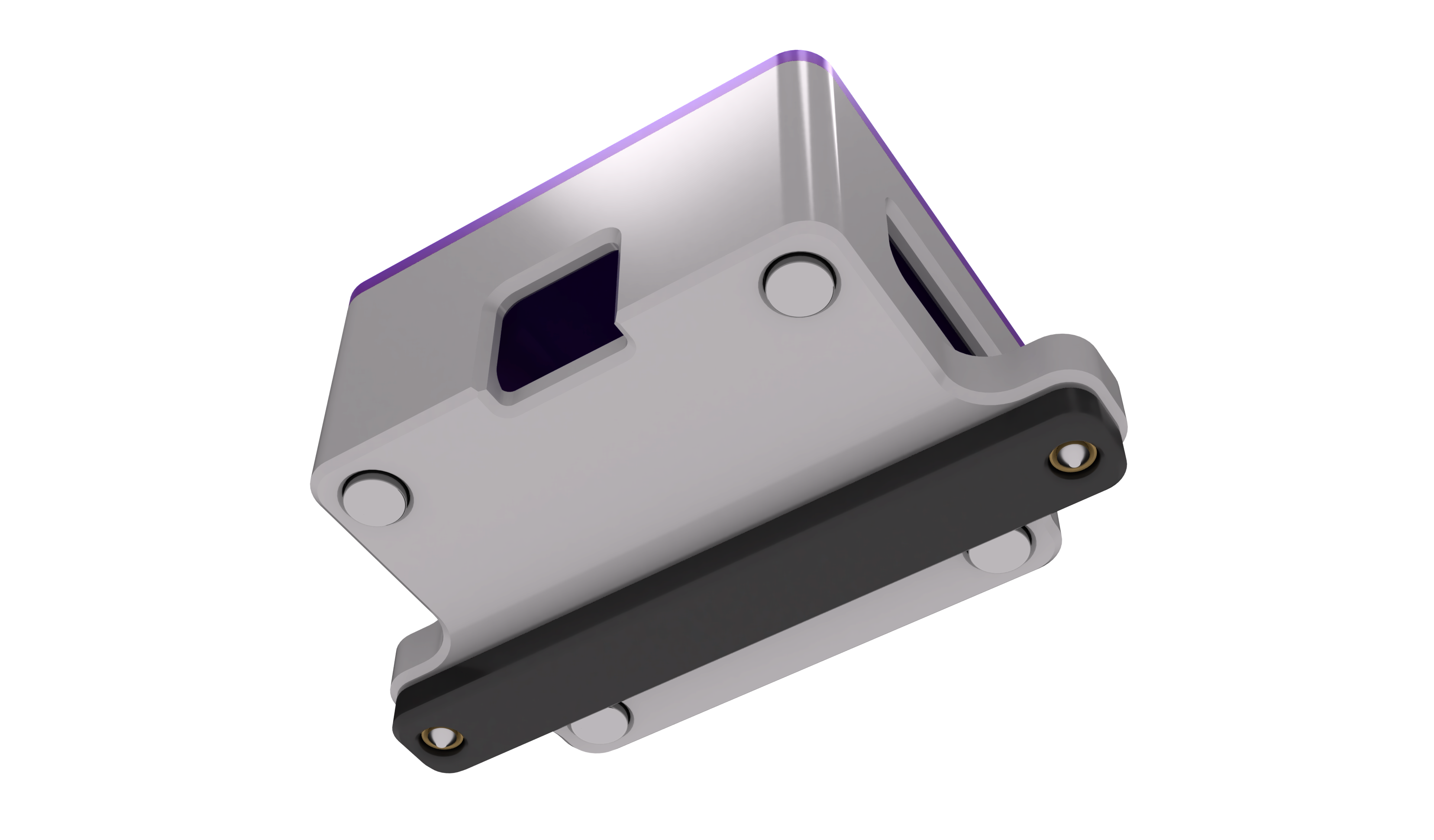

• Gắn bằng vít với dây đeo phía sau để có thể gắn vào thanh đục lỗ/rãnh có sẵn
• Dây rút #### Danh sách vật liệu: 2x - 4x - Chèn nhiệt (M3x5x4) (Tùy chọn USA) (Amazon) Chỉ cần cho phiên bản chèn nhiệt Công cụ chèn nhiệt (Tùy chọn) Tùy chọn bộ (Bao gồm công cụ và chèn nhiệt)
• 4x - Nam châm 6mm x 3mm * Tùy chọn
• 1x - 2x - Vít M3 x 8mm SHCS * Chỉ 1 cho bo mạch v2.53i
• 2x - Vít M3 x 14mm SHCS * Chỉ sử dụng để gắn dây đeo phía sau vào thanh đục lỗ/rãnh có sẵn
• Dây rút - Khuyến nghị rộng 2mm. Cái này chỉ cần cho v2.52i nếu sử dụng bộ giảm căng. #### Cài đặt in: * 4 lớp Perimeters/tường
• 25% độ đặc ruột (infill)
• Độ rộng đường in 0.4mm
• 5 lớp trên và dưới
• Các bộ phận đã được định hướng sẵn ở vị trí chính xác để in
• Không cần Supports! #### Nếu bạn thích tác phẩm của tôi #### Không có máy in 3D hoặc chỉ muốn có một bộ hoàn chỉnh? #### Nhật ký thay đổi: * 19/01/25: Cập nhật để bao gồm ratgdo32
• 17/01/24: Cập nhật để bao gồm v2.53i
• 12/12/23: Cập nhật để bao gồm v2.52i
• 20/11/23: Thêm hỗ trợ ESP32 D1 mini cho v2.5.
• 19/11/23: Thêm hỗ trợ LOLIN D1 Mini v4 cho v2.5. Các tệp STL có thể hoạt động cho các biến thể ESP khác. Vui lòng báo cáo những biến thể nào trong phần bình luận.
• 15/11/23: Cập nhật để bao gồm v2.5i
• 09/11/23: Cập nhật đế và dây đeo phía sau cho v2.5 để rộng hơn một chút để gắn vào thanh đục lỗ/rãnh có sẵn. Chỉ có các tai được thay đổi vài mm. Những thay đổi này không yêu cầu in lại trừ khi bạn gặp sự cố khi gắn vào thanh đục lỗ/rãnh bằng dây đeo phía sau.
• 07/11/23: Cập nhật để bao gồm v2.5!
• 19/10/23: Cập nhật các phiên bản tự khai thác để có các lỗ chặt hơn để vít bám chắc hơn.
• 18/10/23: Tải lên các tệp mới để điều chỉnh thay đổi khoảng cách lỗ. Điều này dường như là một thay đổi gần đây hơn đối với các PCB được vận chuyển/giao vào khoảng thời gian này. Cả hai biến thể khoảng cách lỗ vẫn được đánh dấu là “v2.0” của PCB.
