Cuộn dây và kẹp dây tùy chỉnh [FreeCAD]

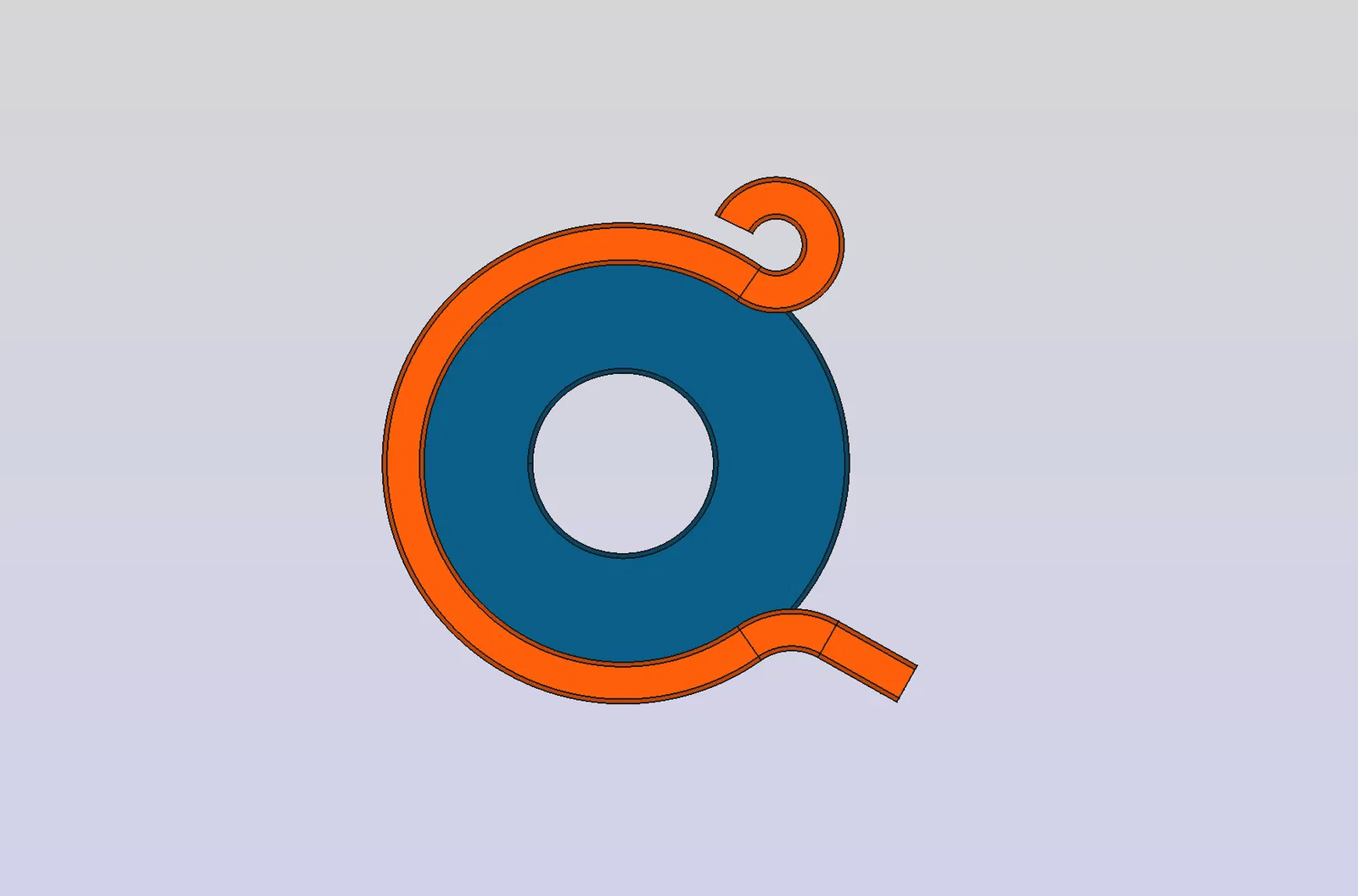

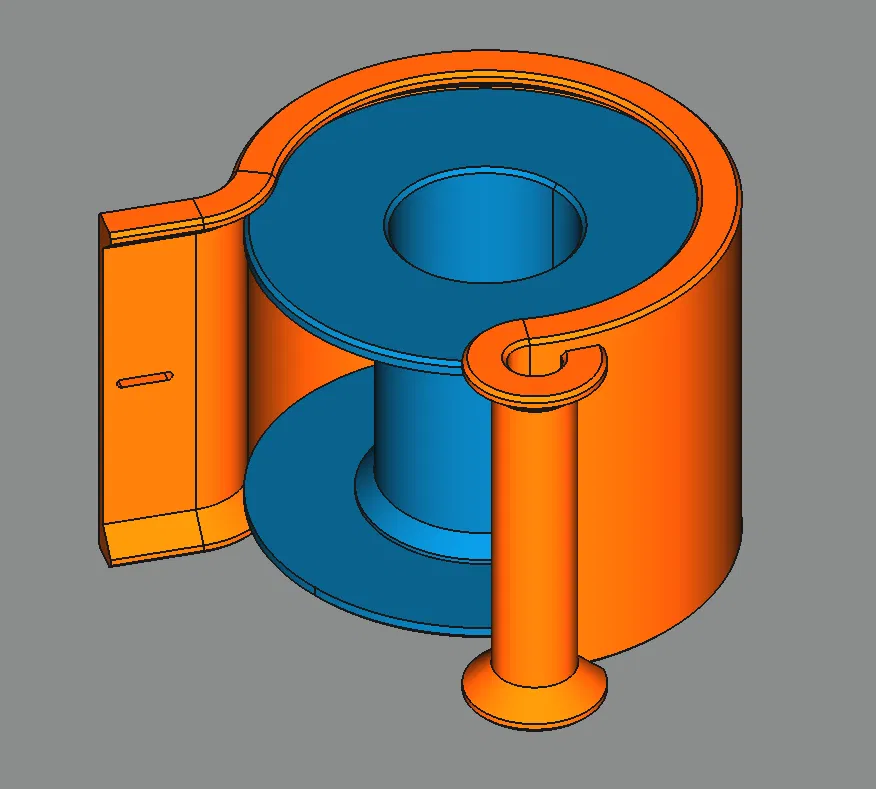

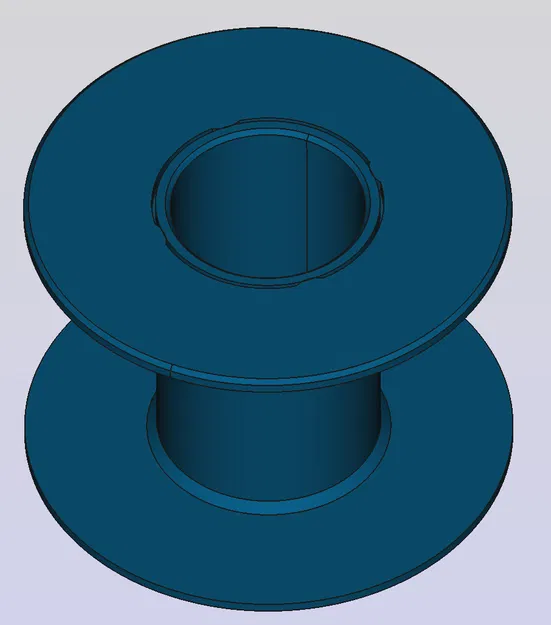

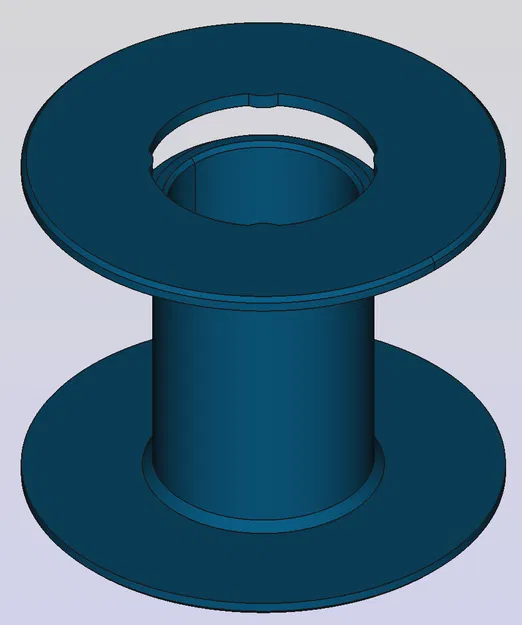

Thiết kế với FreeCAD ❤. Tham gia nhóm FreeCAD-Group đầu tiên tại PrusaPrinters.org! #### Cập nhật gần đây 2021-07-19 Loại bỏ khe hở trên bộ phận thẳng. Thêm nhiều tùy chỉnh như độ dày thành, đường kính lỗ 2021-07-17 Lần tải lên đầu tiên. Files: V0 ### Hình ảnh ### Cái này là gì? File FreeCAD này làm được những việc sau cho bạn: * Tạo một cuộn dây gồm hai phần, bạn có thể in và lắp ráp dễ dàng.

• Tạo một kẹp để bạn có thể gắn cuộn dây vào. Nếu bạn không cần cuộn dây HOẶC kẹp, chỉ cần không xuất chúng để in. Cách tạo cuộn dây/kẹp của bạn 1. Mở file trong FreeCAD 0.19 Link Branch (cũng có thể thử mở bằng FreeCAD chính thức, cũng hoạt động tốt!).

2. Nhấp vào bảng tính Dimensions trong cây tính năng.
3. Thêm kích thước của bạn.
4. Nhấp vào “Clamp” trong cây tính năng.
5. File đã được sửa đổi theo đầu vào của bạn. Cách xuất cuộn dây/kẹp của bạn để in 1. Nhấp vào bộ phận trong cây tính năng, ví dụ “Clamp”.
6. Nhấn CTRL+E.
7. Chọn định dạng file.
8. Nhập vào phần mềm Slicer của bạn.
9. In. #### Bạn có thấy cái này hữu ích không? Đừng ngần ngại nhấn ❤ để ủng hộ. Tôi luôn vui khi nhận được phản hồi từ bạn trong phần 🗩 bình luận. Nếu bạn gặp sự cố khi in file của tôi: hãy cho tôi biết trong phần bình luận nhé! #### Files được cung cấp Tôi thích có các file CAD thật khi tải xuống từ người khác. Hầu hết người dùng không cung cấp file nào khác ngoài file .STL. Chúng vô dụng cho việc thao tác hoặc thay đổi nhanh. Vì vậy, tôi sẽ cung cấp các file sau cho bạn: Định dạng Có Mô tả STL ✓ - STEP ✓ Phiên bản 214 FreeCAD ✓ Phiên bản 0.19 Link Branch Mẹo: Vì cái này được thiết kế để sửa đổi, tôi đã thêm một file. #### Có dễ xây dựng/lắp ráp không? Có, nhưng bạn cần biết hàn! Để biết thêm hướng dẫn lắp ráp, hãy xem phần Lắp ráp bên dưới! #### Tôi cần gì khác ngoài các bộ phận đã in? * Một miếng băng dính nhỏ để cố định đầu dây vào cuộn. #### Cái này đã hoàn thành chưa? CÓ #### Cài đặt in Đây là một số hướng dẫn chung về cách in cái này. Hướng in: Rafts: Không cần thiết Supports: Không cần thiết Độ phân giải: 0.2 … 0.3 Infill: 100% Filament: PETG, ABS, ASA. PLA có thể dùng được, nhưng có thể quá giòn. #### Sau khi in không có #### Lắp ráp Nhấn nắp cuộn dây vào thân cuộn. Thêm một giọt keo nếu bạn muốn cố định vĩnh viễn!
