Giá Đỡ Giấy Vệ Sinh Hình Người Lego

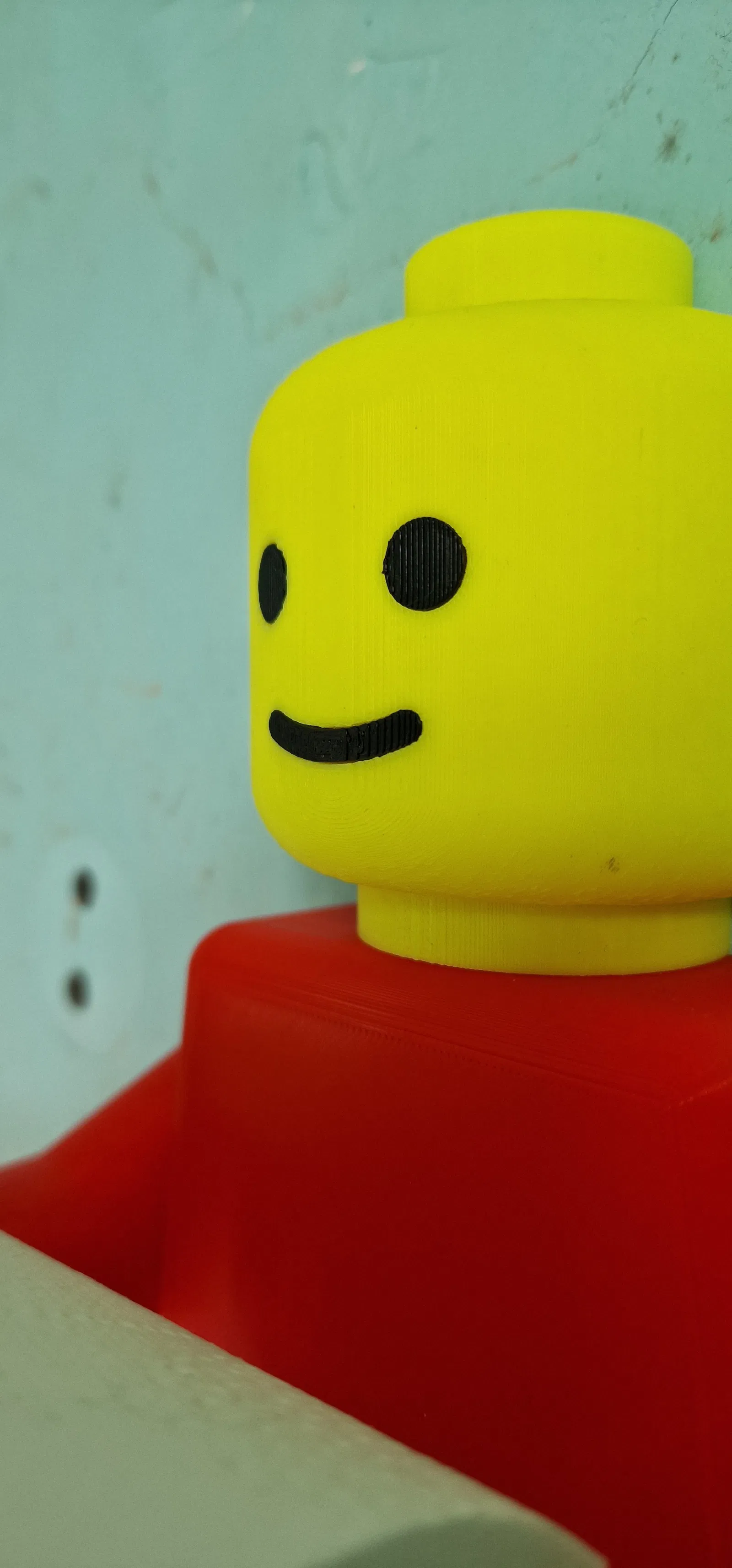

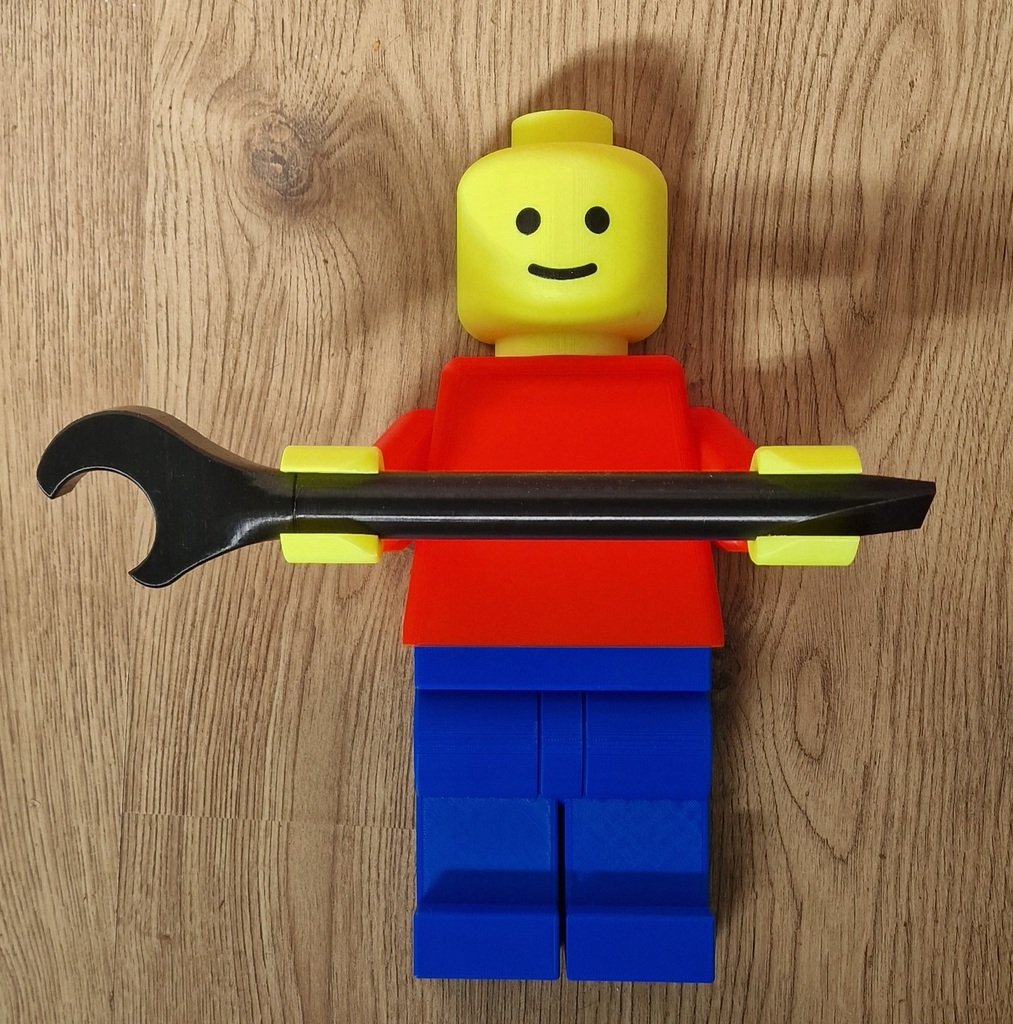

Giá đỡ giấy vệ sinh hình minifigure khổng lồ. Kích thước này gấp khoảng 8.33 lần minifigure bình thường.

Nhìn bề ngoài thì giống với mẫu gốc mà tôi đã chỉnh sửa, nhưng đã được cập nhật để cải thiện cấu trúc và dễ lắp ráp hơn.

Tôi cũng đã tải về bản vẽ một cái cờ lê tại đây: https://grabcad.com/library/lego-wrench-1/files

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

10%

Filament: PLA Tinmorroy

Ghi chú:

Tất cả các bộ phận đều có thể in mà không cần hỗ trợ. Bạn có thể muốn in skirt cho các bộ phận cờ lê vì chúng cao và hẹp.

Cách tôi thiết kế ===================

Thay đổi so với thiết kế gốc

Tôi đã khoét lõm mắt và miệng vào bề mặt phẳng sâu khoảng 7mm, sau đó tạo các chi tiết có thể in được. Những chi tiết này đã được thu nhỏ một chút (0.1mm) quanh chu vi để có thể bấm khít vào mặt một cách chắc chắn.

Bàn tay giờ đây khóa vào cánh tay nên sẽ không bị bung ra khi lắp cuộn giấy và không cần dán. Chúng vẫn có thể lắp "hướng ra ngoài" hoặc "hướng vào trong" để phù hợp với các cuộn giấy rộng hơn.

Chân giờ đây được lắp vào thân bằng khớp bậc thang, giúp định vị và dán dễ dàng hơn.

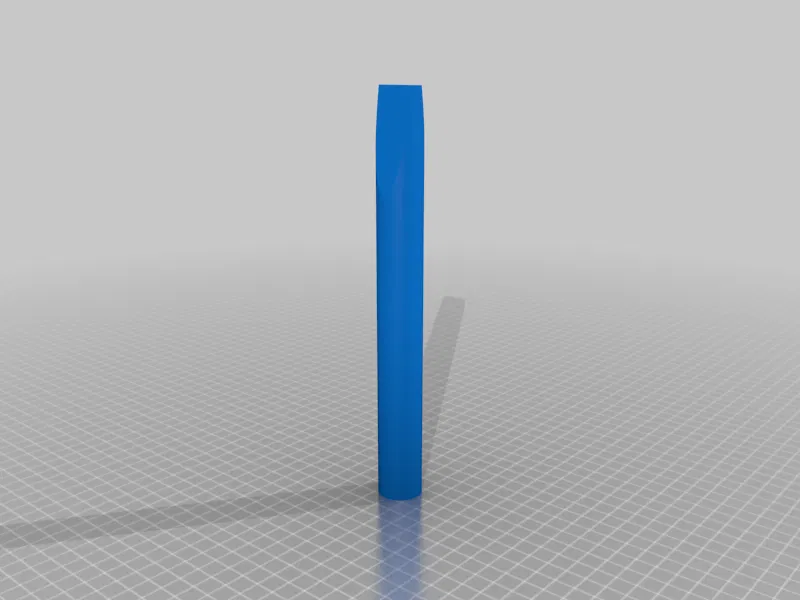

Tôi đã tạo một trục quay 2 mảnh kết nối vào một bản sao cờ lê Lego được làm rộng ở phần tay cầm để chạm tới cả hai bàn tay ở vị trí "hướng ra ngoài". Trục này có đường kính 24mm và cũng sẽ phù hợp với thiết kế gốc.

Thân máy giữ nguyên bộ phận gắn tường cách 60mm của thiết kế gốc, kích thước tay cầm tương tự, núm trên đầu giống nhau nên sẽ phù hợp với bất kỳ phụ kiện hoặc mũ đội nào khác mà bạn có.

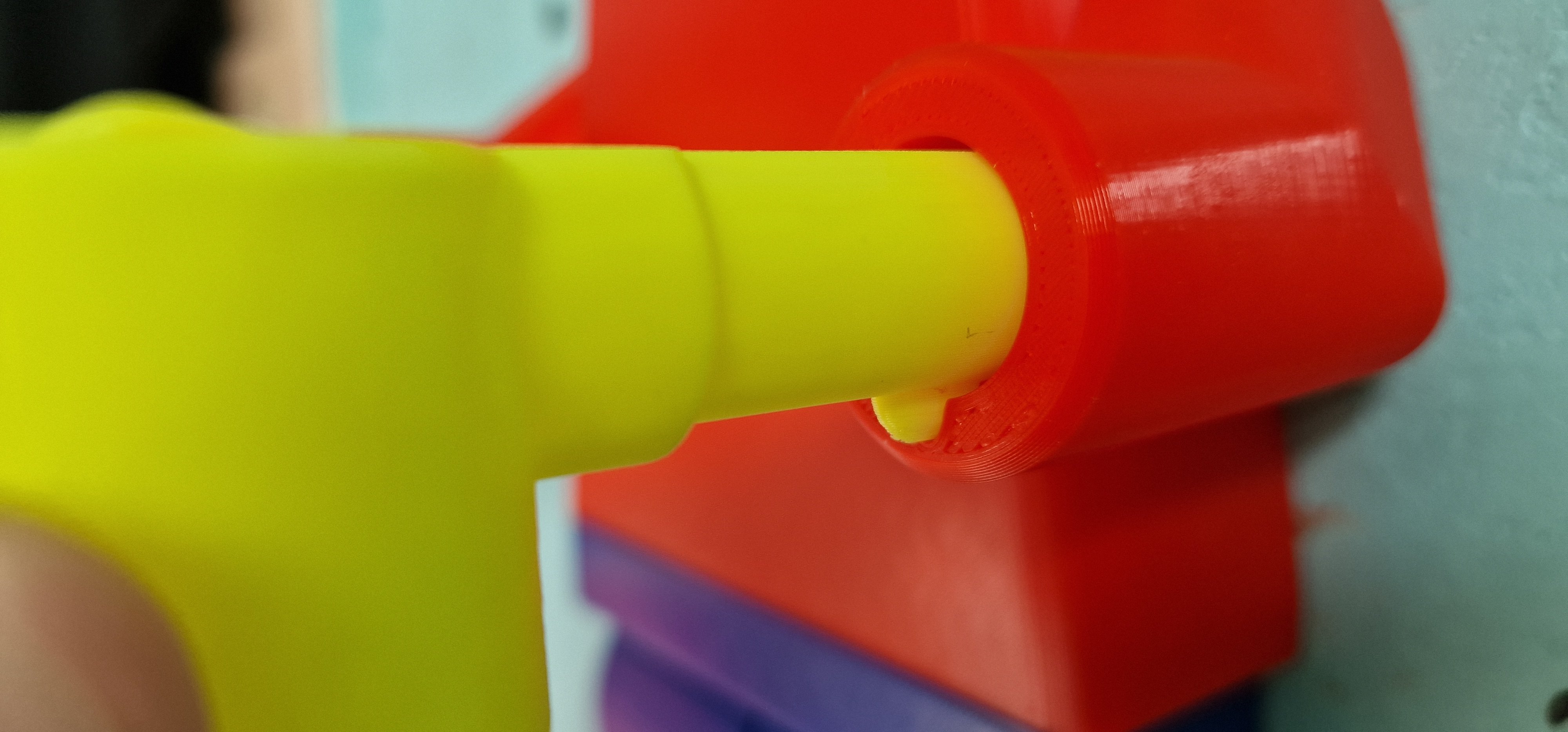

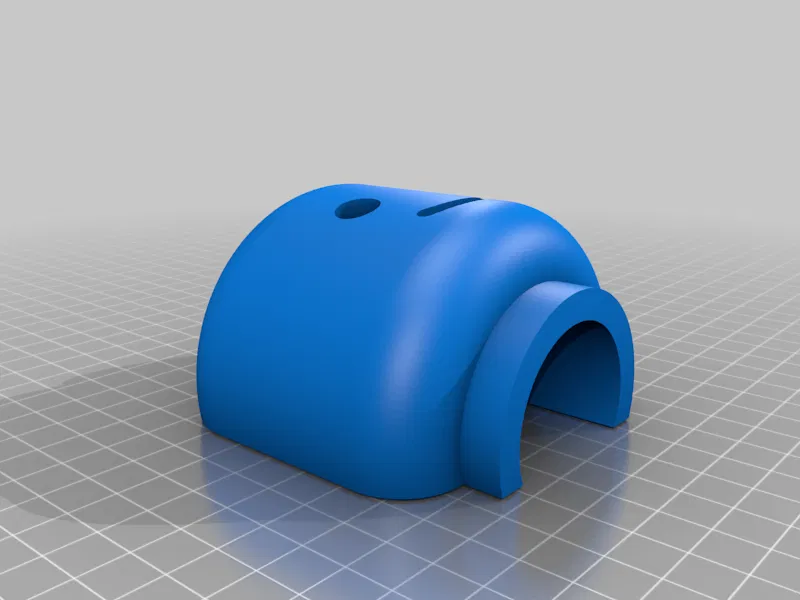

Khớp nối cánh tay

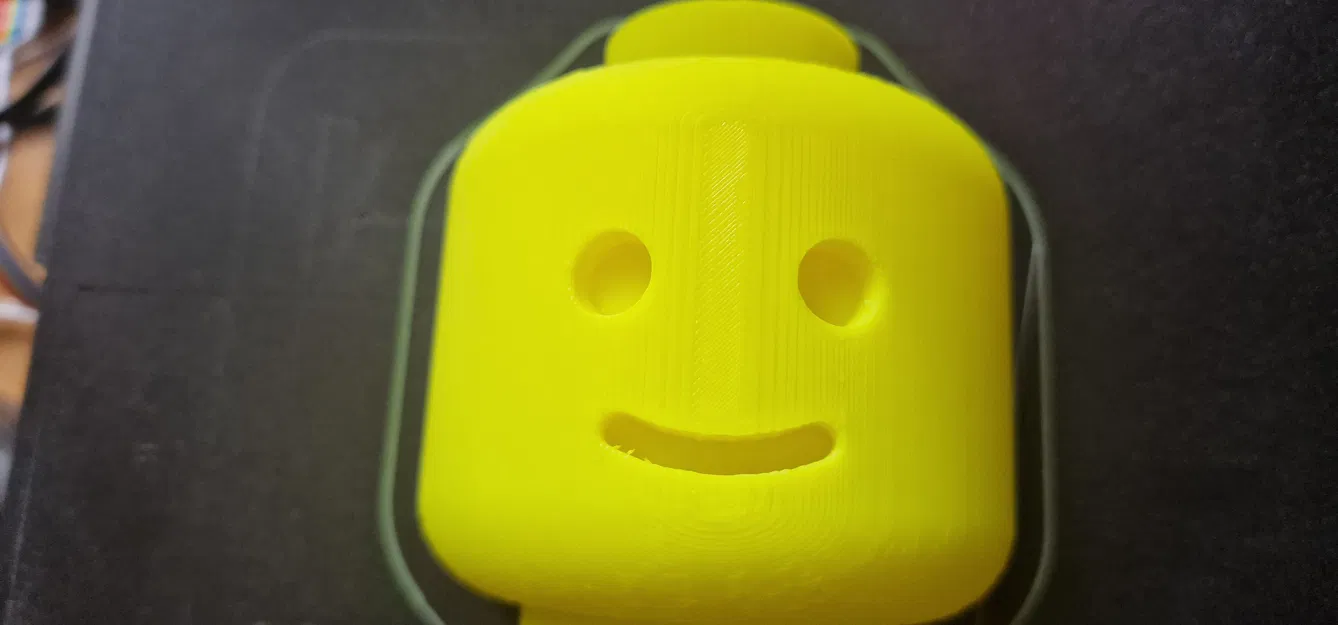

Mắt và miệng khoét lõm với đế phẳng

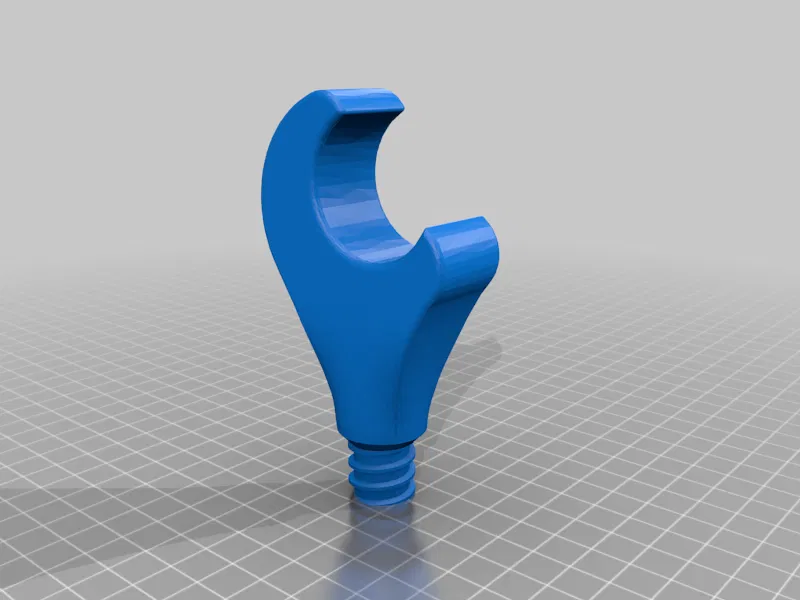

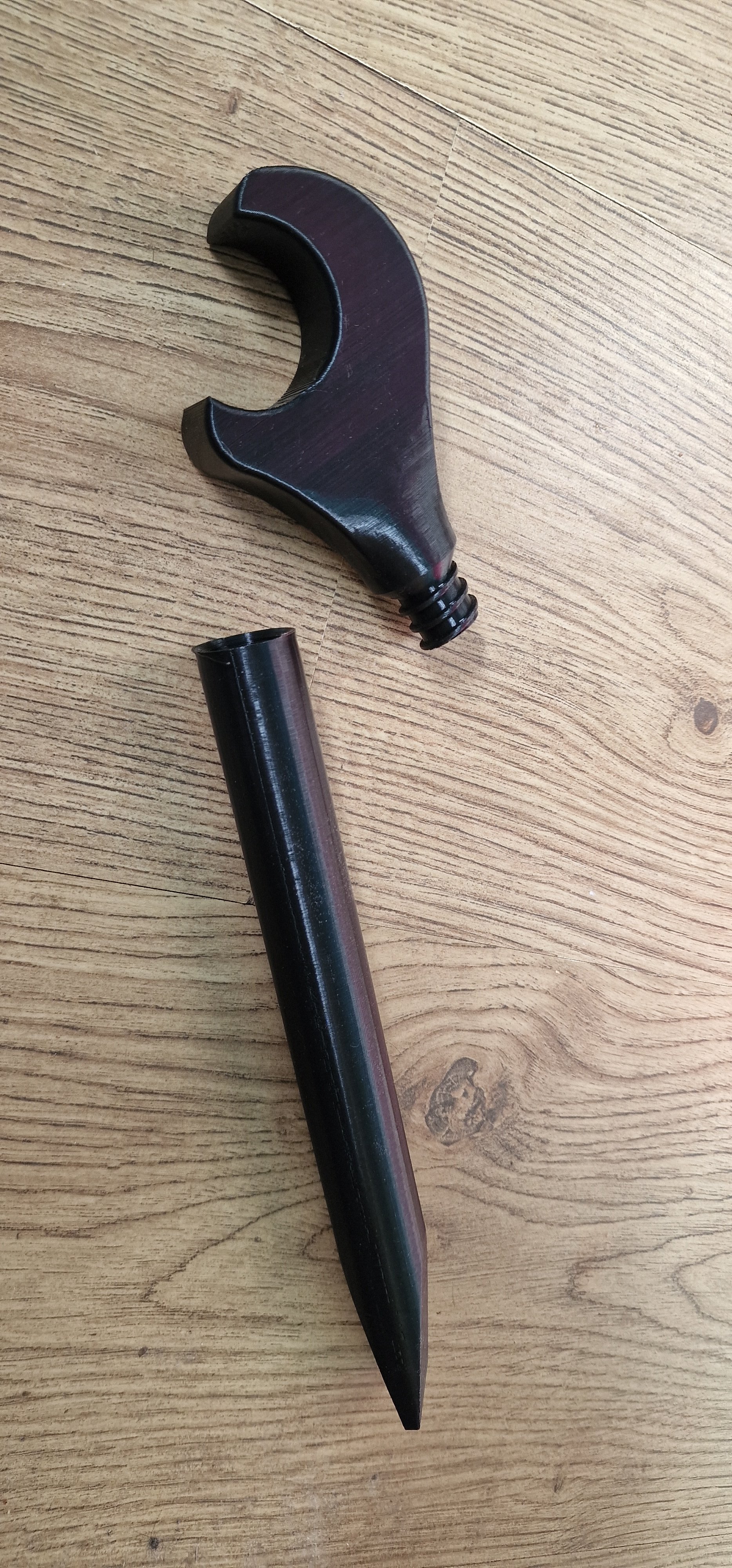

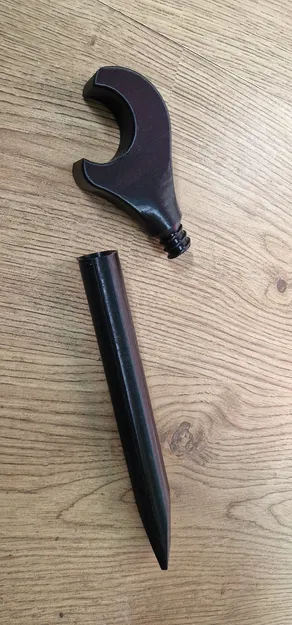

Cờ lê 2 mảnh

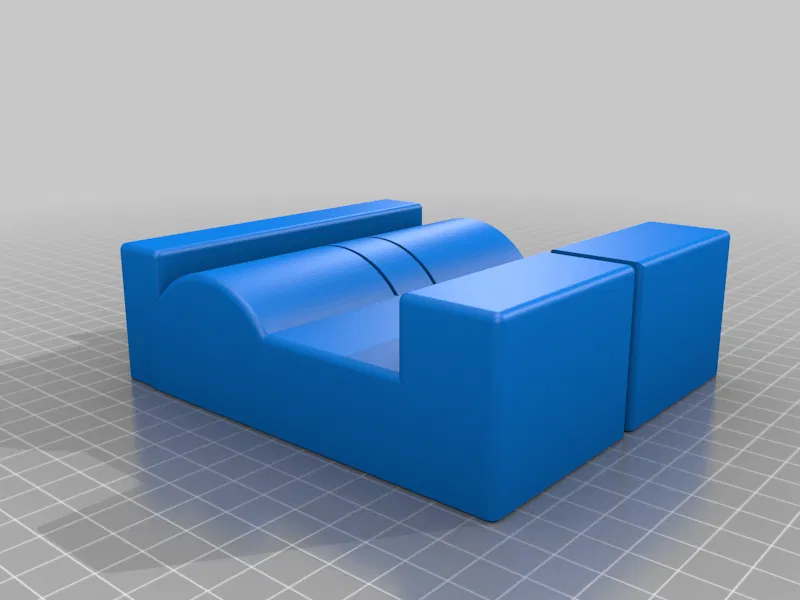

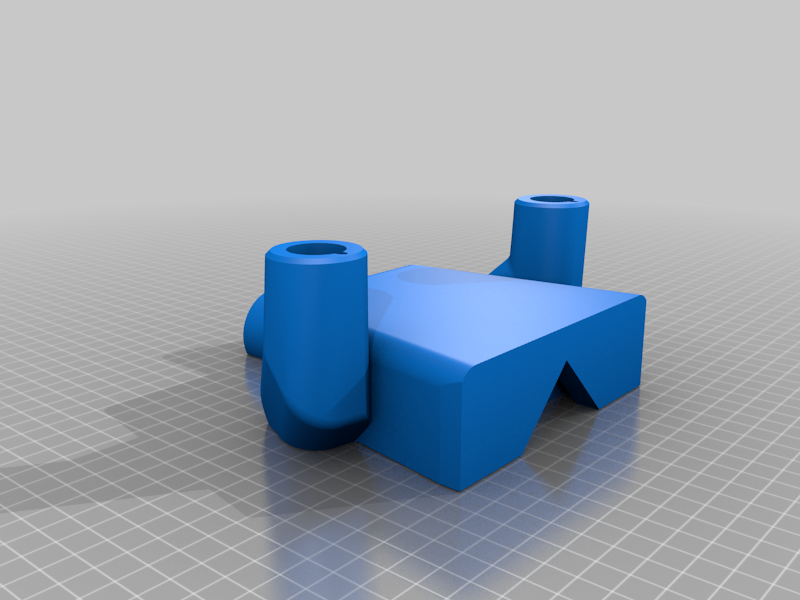

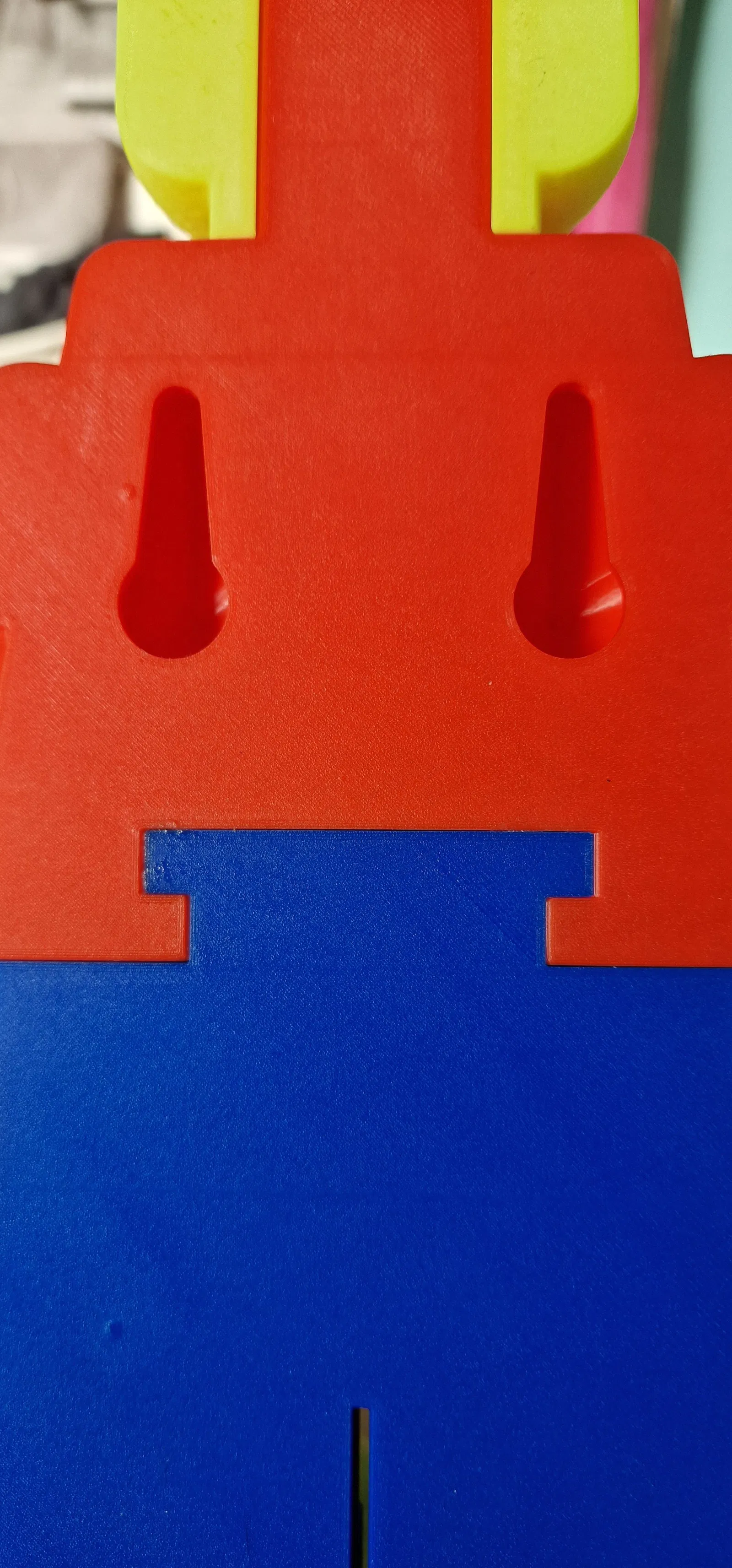

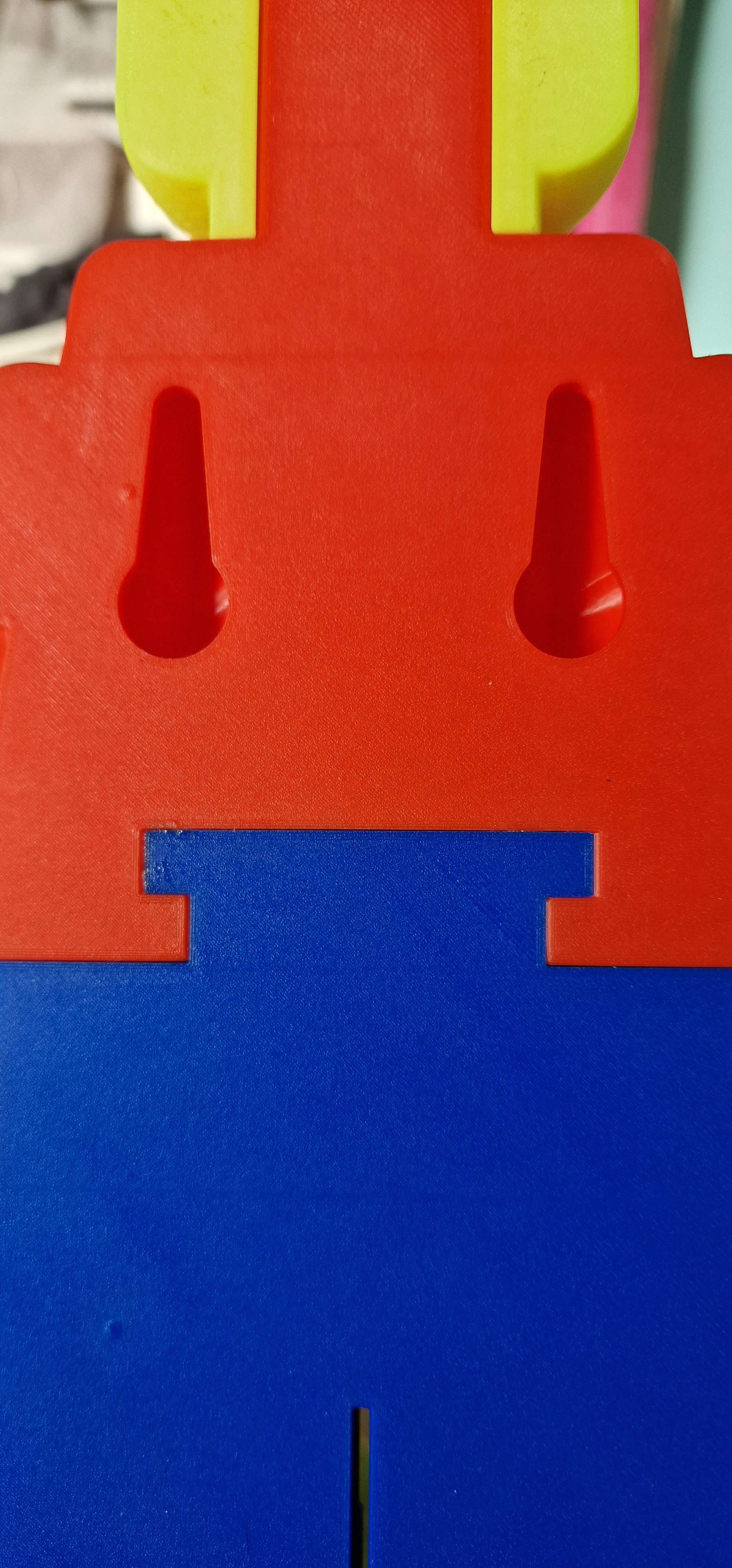

Khớp nối chân/thân và bộ phận gắn tường 60mm gốc

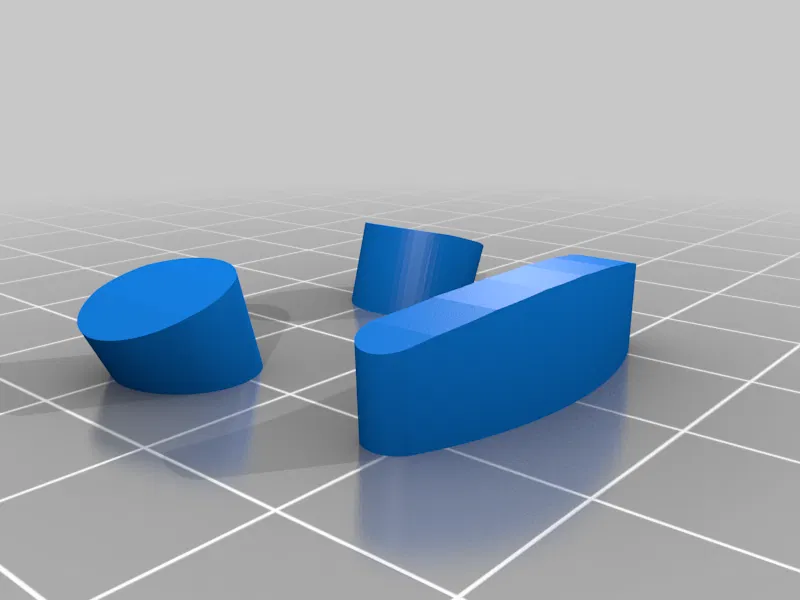

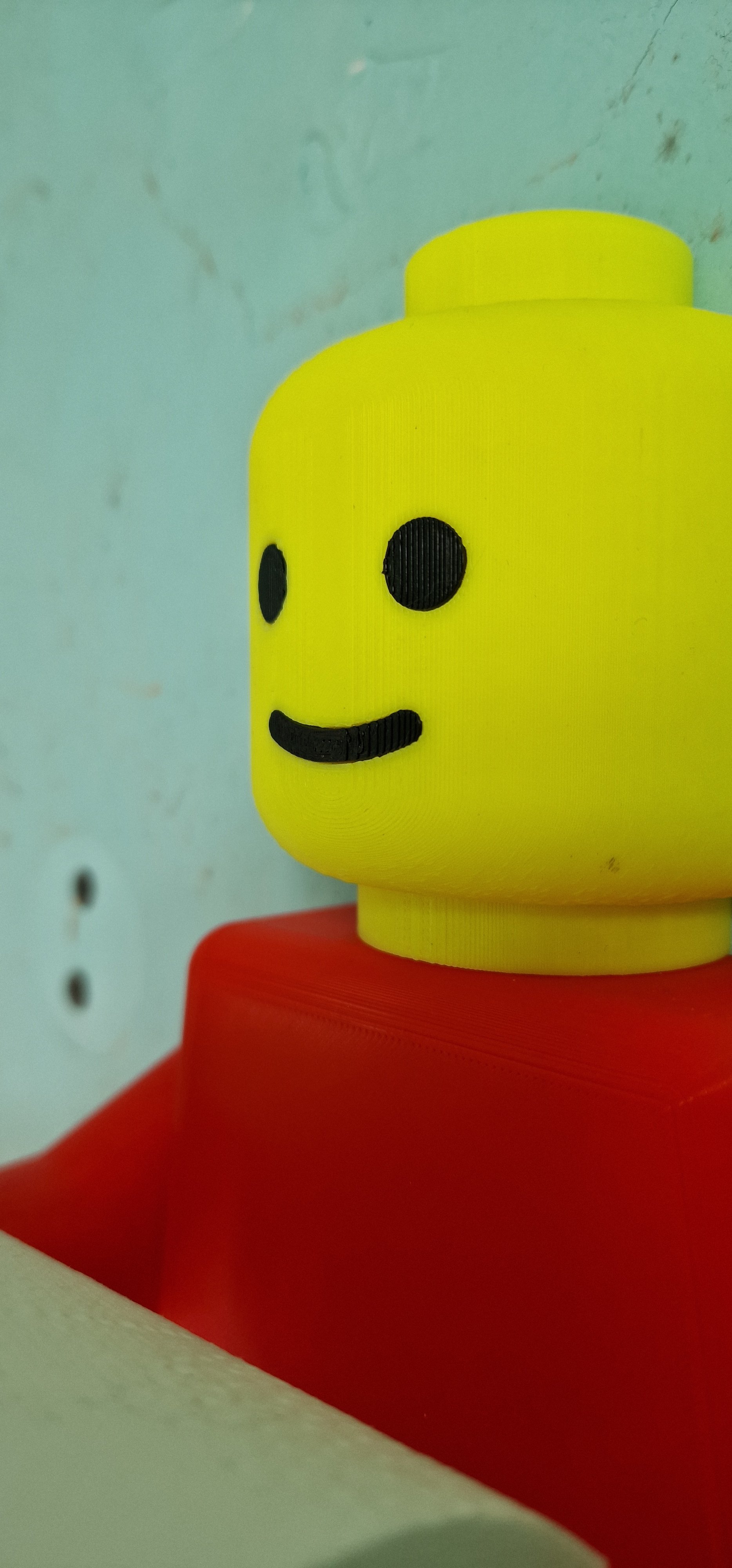

Mặt in được bấm vào vị trí
