Cuộn Dây/Túi Giữ Dây Nguồn "Wall Wart"

Bối cảnh

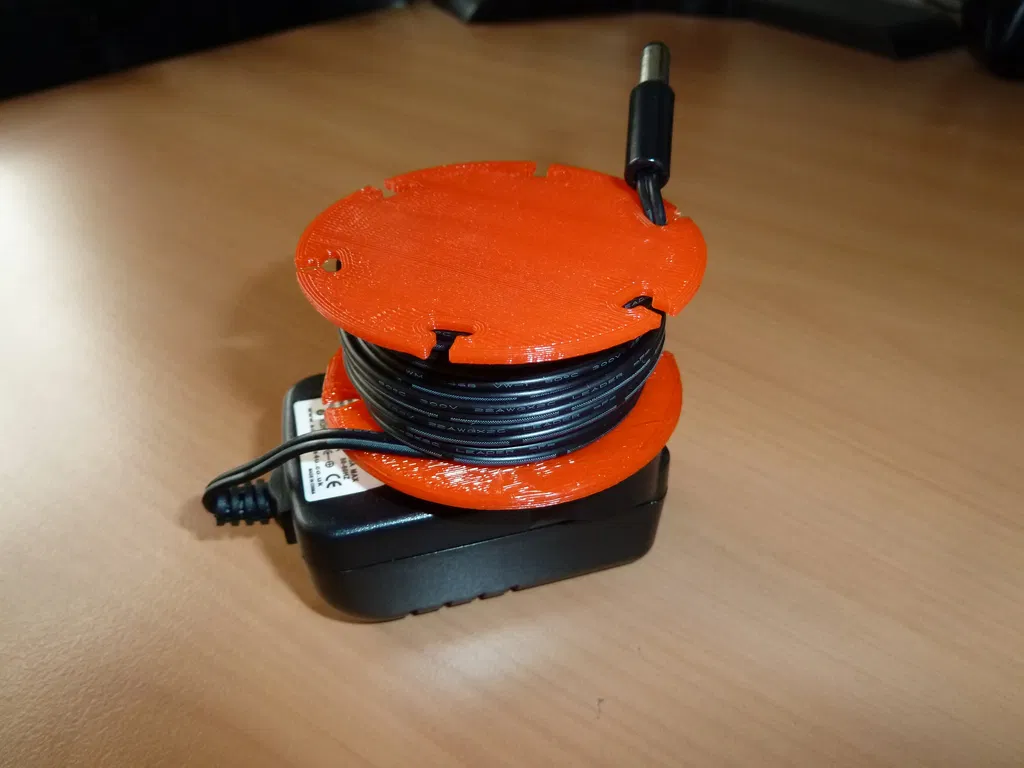

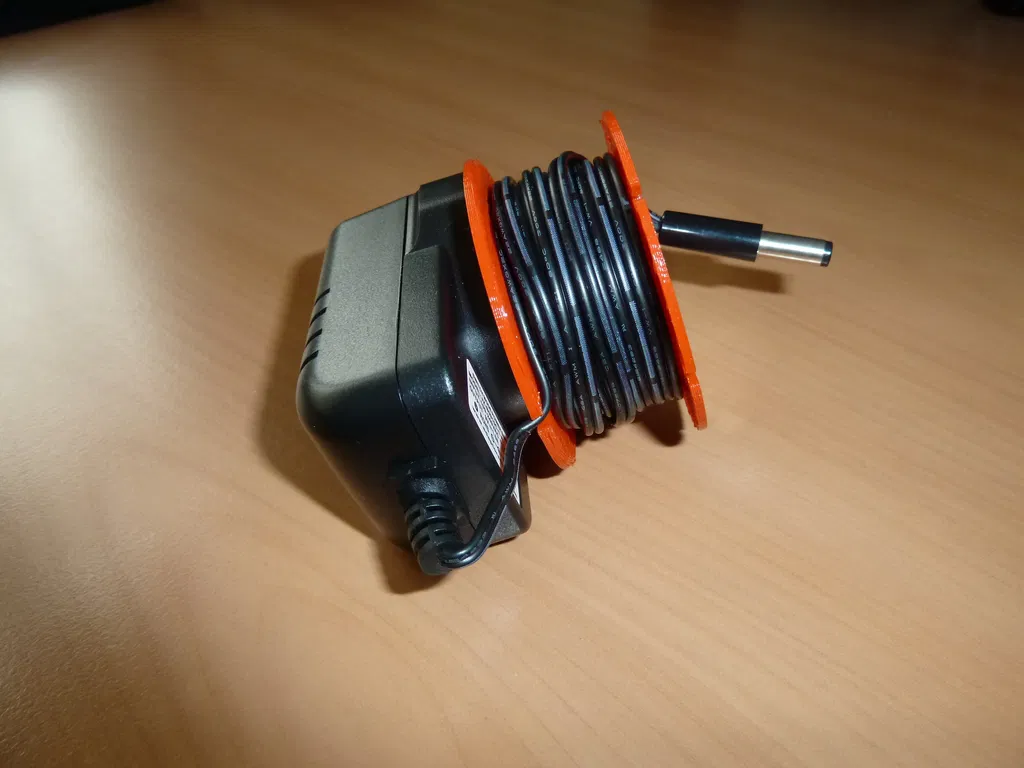

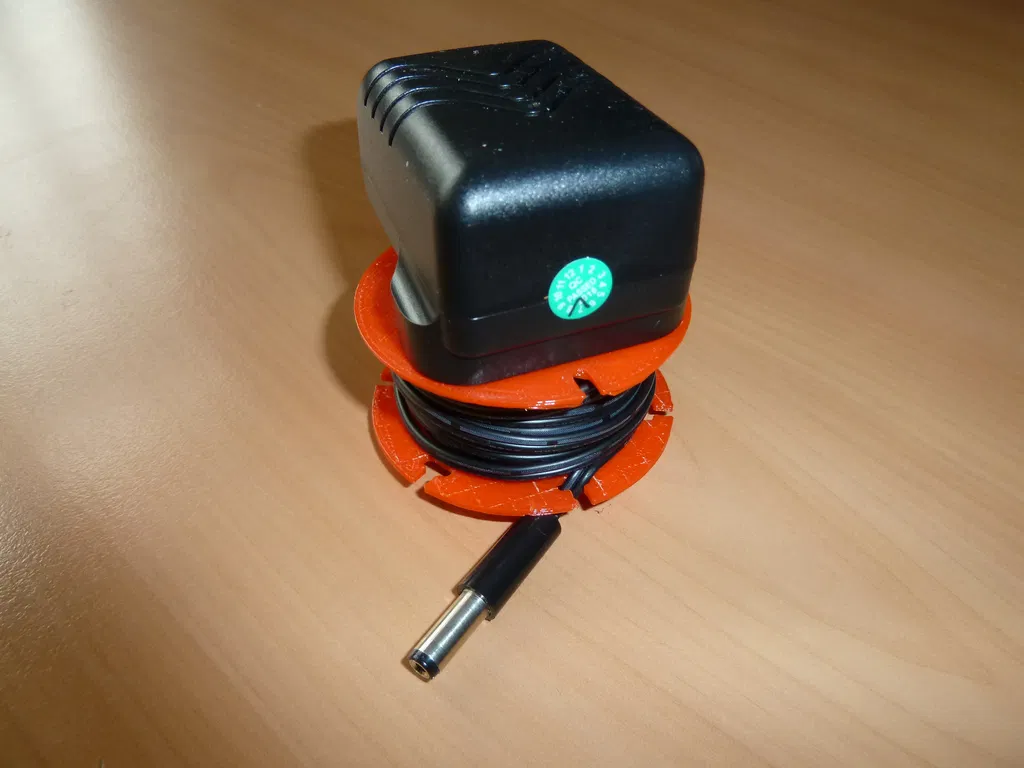

Giống như bao người, tôi có cả đống cục sạc (còn gọi là "wall warts") để cấp nguồn cho mấy cái thiết bị điện tử của mình. Mỗi cục sạc đều đi kèm một sợi dây dài, dễ bị rối tung lên và quấn vào dây của mấy thứ khác trong ngăn kéo. Tôi thiết kế cái này để giữ cho dây dợ gọn gàng - đơn giản vậy thôi.

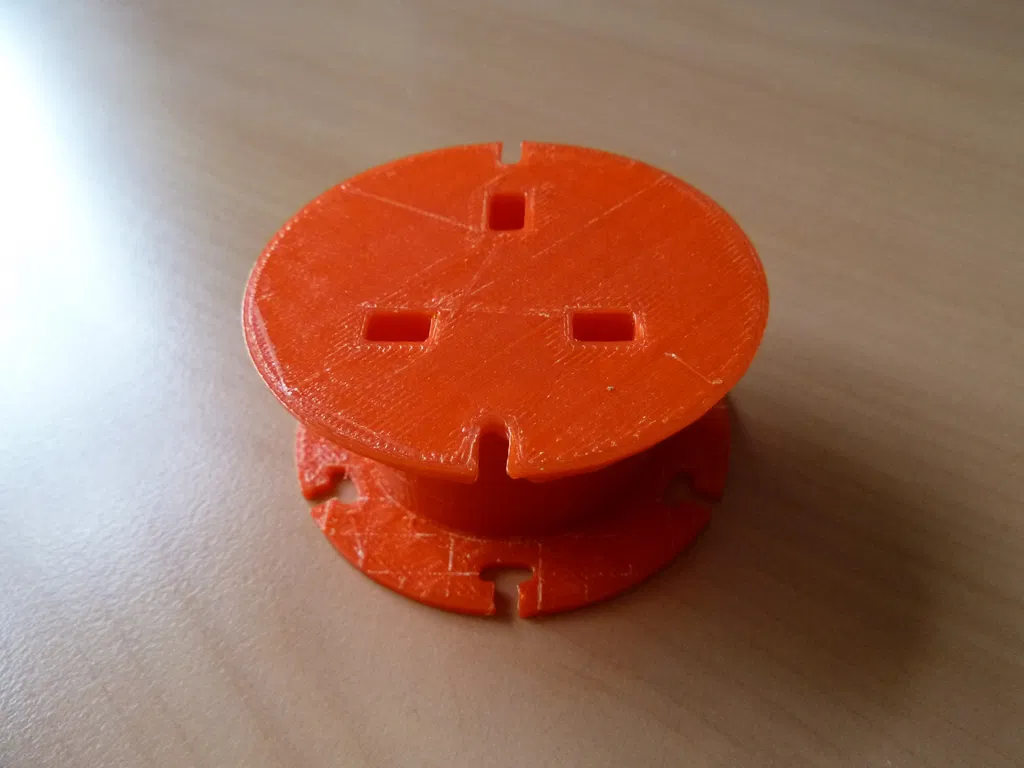

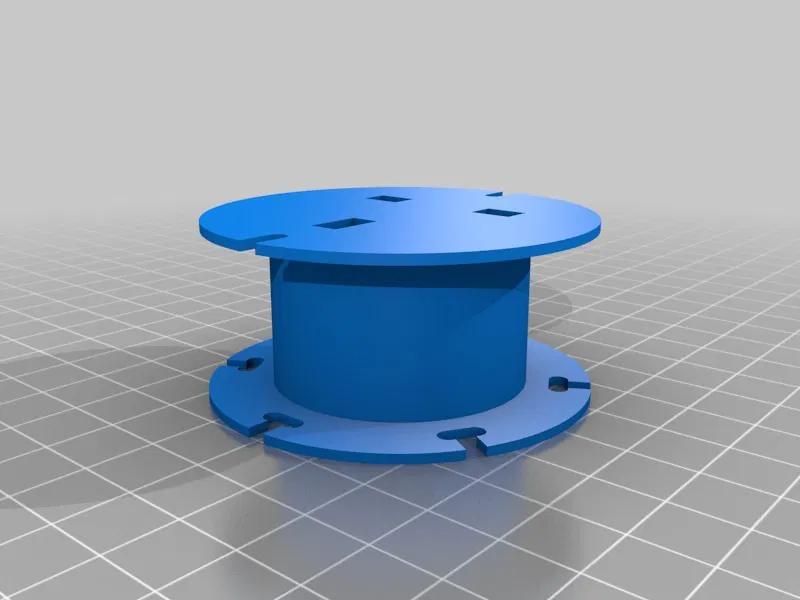

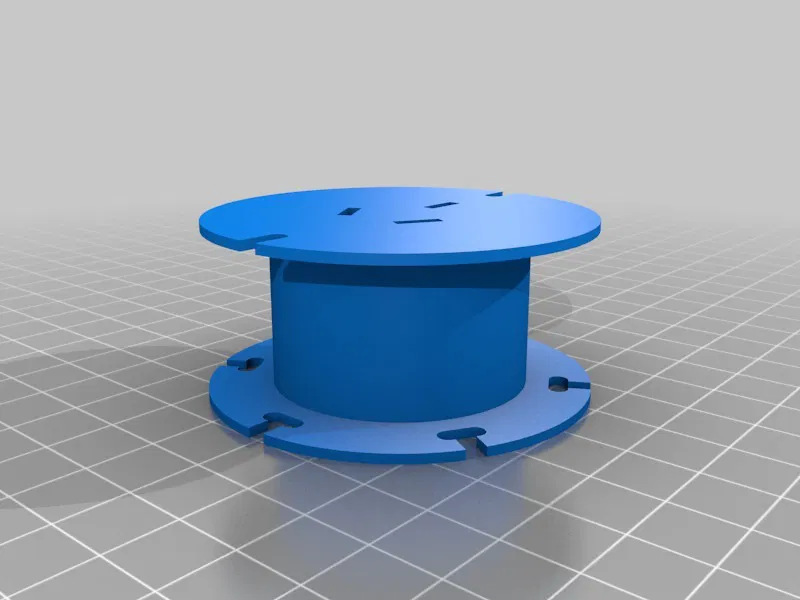

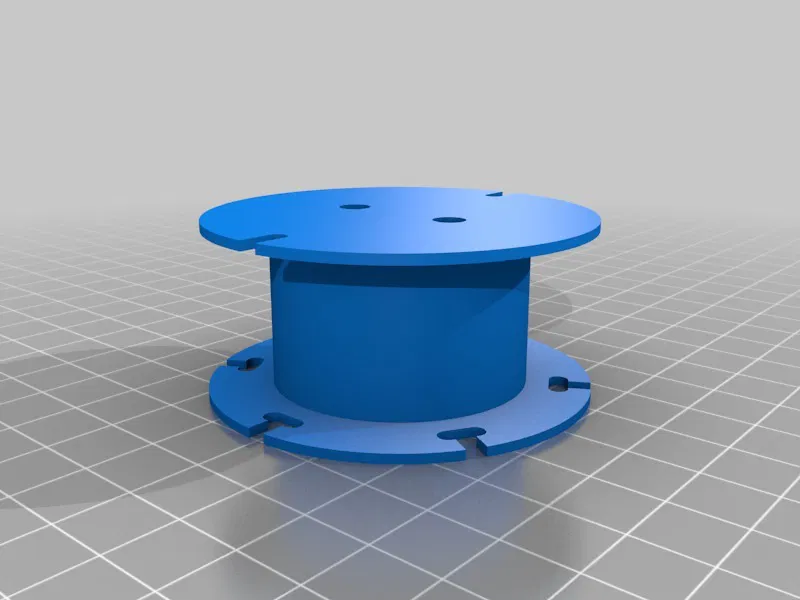

Ban đầu, cái này được thiết kế cho chân cắm chuẩn của Anh, nhưng tôi đã cố gắng làm cho nó phù hợp với phích cắm EU và US. Tôi đã thử thành công với phích cắm EU, còn với phích cắm US thì tôi chỉ thiết kế "theo thông số kỹ thuật". Cần phải thử với cục sạc thật mới biết được!

Các tệp SCAD

Tệp chính tên là wall_wart_cable_tidy.scad. Tệp này định nghĩa phần cuộn dây cơ bản, và định vị bộ lỗ cắm cho loại phích cắm đã chọn.

Bố cục và khoảng cách của phích cắm được định nghĩa trong plug_layouts.scad. Mỗi định nghĩa được gọi bởi tệp chính khi cần thiết. Tệp này cần ở cùng thư mục với các tệp khác khi in cuộn dây, hoặc khi kiểm tra bố cục.

Các bố cục phích cắm mới được kiểm tra bằng plug_test.scad. Các định nghĩa phích cắm mới trước tiên được kiểm tra bằng tệp này, để giảm thiểu lãng phí nhựa. Khi bố cục chân cắm mới đã chính xác, nó có thể được gọi từ tệp SCAD chính và gắn vào hình dạng spool cơ bản.

Phát triển thêm

Tôi không nghĩ mình sẽ phát triển thêm thiết kế này nữa, mặc dù tôi sẽ sửa đổi các tệp nếu có ai đó báo cho tôi biết là tệp EU hoặc US bị sai - xin hãy cho tôi biết trong phần bình luận. Tuy nhiên, nếu bạn muốn sửa đổi thiết kế cho các loại phích cắm khác thì cứ tự nhiên làm, và xuất bản bản remix. Tôi hoan nghênh mọi sự phát triển và muốn xem mọi người làm ăn ra sao.

Cập nhật

Đã thêm phích cắm 3 chân của Úc - xin cảm ơn gaehl rất nhiều vì đã giúp đỡ kiểm tra bố cục phích cắm.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

Prusa Clone

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.2 hoặc 0.3

Infill:

20% - 30%

Ghi chú:

Supports là cần thiết - thiết lập chúng như bình thường, với mục tiêu dễ dàng gỡ bỏ.

Ngoài ra, hãy sử dụng vật liệu filament, độ phân giải và giá trị infill yêu thích của bạn (tôi đã dùng PLA, 0.2 và 30%).

Category: Tổ chức
