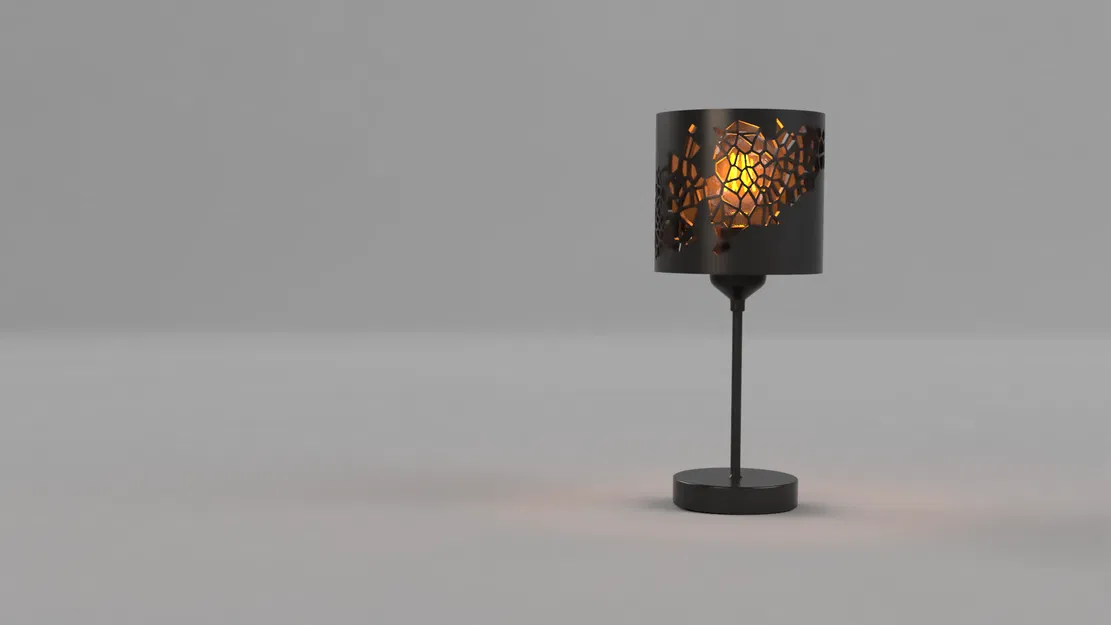

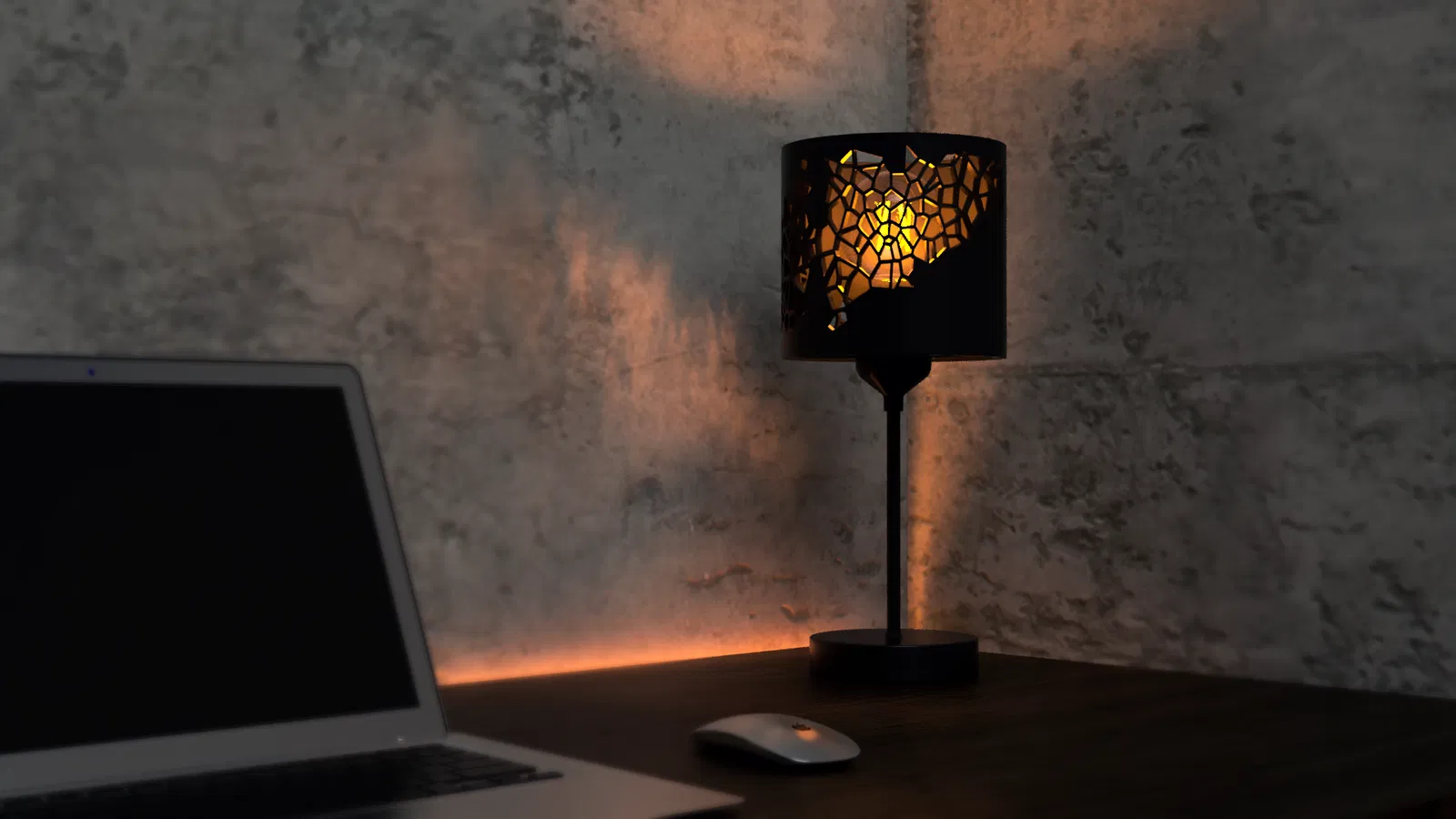

Chao đèn bàn họa tiết Voronoi

Mẫu

Chao đèn với họa tiết Voronoi dành cho đèn bàn có đui E27 hoặc E14.

Kích thước

Chao đèn có đường kính 160 mm và chiều cao 150 mm.

In ấn

Chú ý đến đường kính lắp đặt khi chọn mẫu. Đường kính lỗ của chao đèn cho đui E27 là 41 mm và 24 mm cho đui E14.

Khi in mẫu này, tôi khuyên bạn nên sử dụng cấu trúc hỗ trợ, vì họa tiết Voronoi tạo ra các phần nhô ra mà không phải máy in nào cũng có thể in được một cách dễ dàng. Bạn có thể tìm thấy một tệp dự án Prusa-Slicer được cài đặt sẵn cho đui E27 trong các tệp.

Một đầu phun 0.4 mm và chiều cao lớp 0.20 mm với cài đặt mặc định của máy in cho phần điền, v.v. là đủ để in.

Chỉnh sửa

Để chỉnh sửa mẫu hoặc thực hiện các thay đổi của riêng bạn, bạn sẽ tìm thấy dự án FreeCad trong các tệp như thường lệ.

Các bộ phận cần thiết bổ sung

Chao đèn không bao gồm thân đèn… và phòng trường hợp bạn cần, tất nhiên là không bao gồm bóng đèn. Nhưng các bộ phận này rất dễ mua trên mạng hoặc tại các cửa hàng DIY hoặc cửa hàng nội thất.

Thân đèn

Khi chọn đèn bàn, hãy đảm bảo rằng nó có kết nối ren chao đèn trên chân đèn. Chao đèn thường phù hợp với đui đèn E27 hoặc E14. Nhưng hãy chú ý đến kích thước của đui đèn. Đường kính lỗ của chao đèn cho đui E27 là 41 mm và 24 mm cho đui E14.

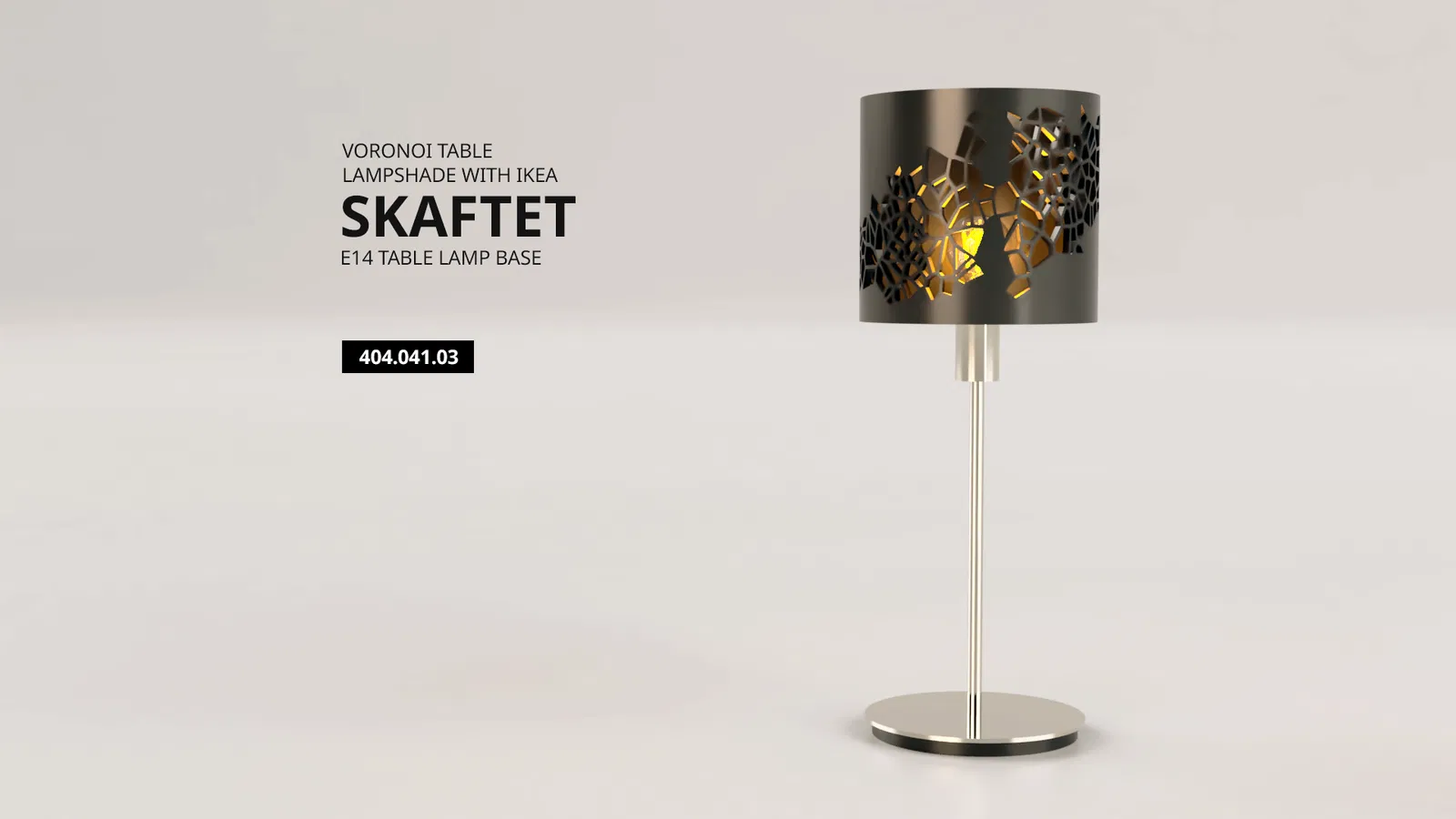

Ví dụ bạn có thể sử dụng đèn bàn này Table Lamp trên Amazon hoặc STRÅLA (303.325.26) hoặc SKAFTET (504.054.18) của IKEA.

Bóng đèn

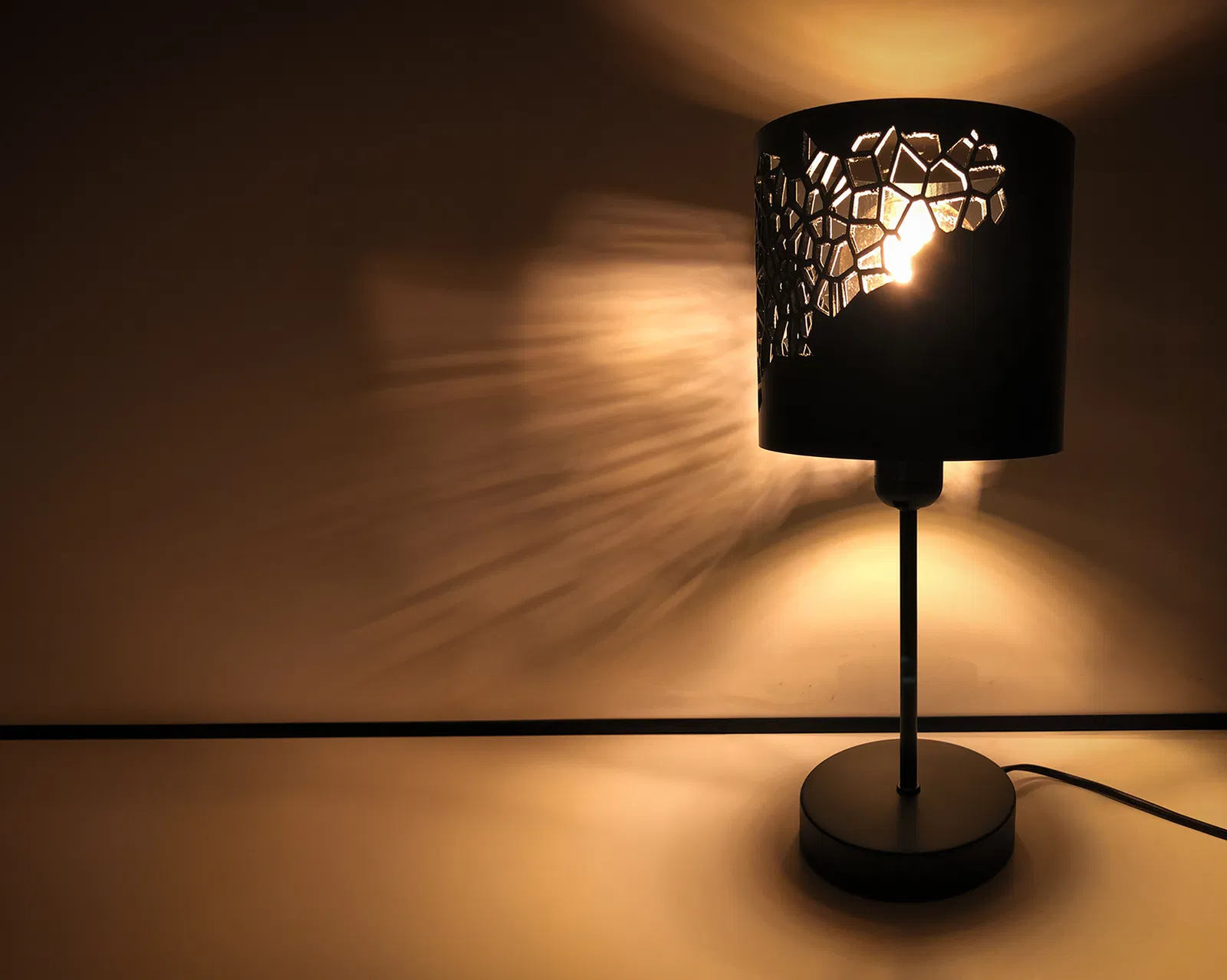

Đối với dự án của tôi, tôi đã sử dụng bóng đèn Philips Hue White E27 Filament A60 550lm.

Tuy nhiên, bạn có thể sử dụng bất kỳ bóng đèn E14 hoặc E27 nào cho dự án (tùy thuộc vào đui đèn của bạn, tất nhiên) với đường kính lên đến 80mm.

Lắp ráp

Việc lắp ráp rất đơn giản, nhưng vui lòng tuân thủ các hướng dẫn an toàn khi lắp ráp.

Hướng dẫn an toàn

Mẫu này là một phụ kiện cho thiết bị điện hoạt động trên điện áp cực thấp an toàn (50V AC / 120V DC) theo IEC 61140. Do đó, vui lòng lưu ý các hướng dẫn an toàn sau.

CẨN THẬN! - NGUY CƠ ĐIỆN GIẬT

Chỉ gắn chao đèn và bóng đèn vào đèn khi nó đã được tắt và ngắt kết nối khỏi nguồn điện!

Việc sửa đổi trái phép trên hệ thống điện có thể dẫn đến điện giật.

Điện giật có thể gây thương tích tử vong hoặc đe dọa tính mạng. Trước khi làm việc trên hệ thống điện, hãy ngắt điện và bảo vệ chúng khỏi bị bật lại.

Việc sửa đổi trên hệ thống điện (ví dụ: đui đèn hoặc dây nguồn) chỉ được thực hiện bởi nhân viên có trình độ theo quy định và luật định về điện tại địa phương và quốc gia. và các quy định.

CẨN THẬN - NGUY CƠ CHÁY NỔ

Khi chọn bóng đèn, hãy chú ý đến thông số công suất tối đa của đèn bàn bạn đang sử dụng. Nếu công suất tối đa của đèn bị vượt quá, có thể xảy ra cháy âm ỉ trong đui đèn và/hoặc dây điện của đèn.

Khoảng cách giữa bề mặt bóng đèn và chao đèn phải ít nhất là 30 mm. Vì vậy, hãy đảm bảo rằng bóng đèn không vượt quá đường kính 80 mm.
