Chân đế Gridfinity

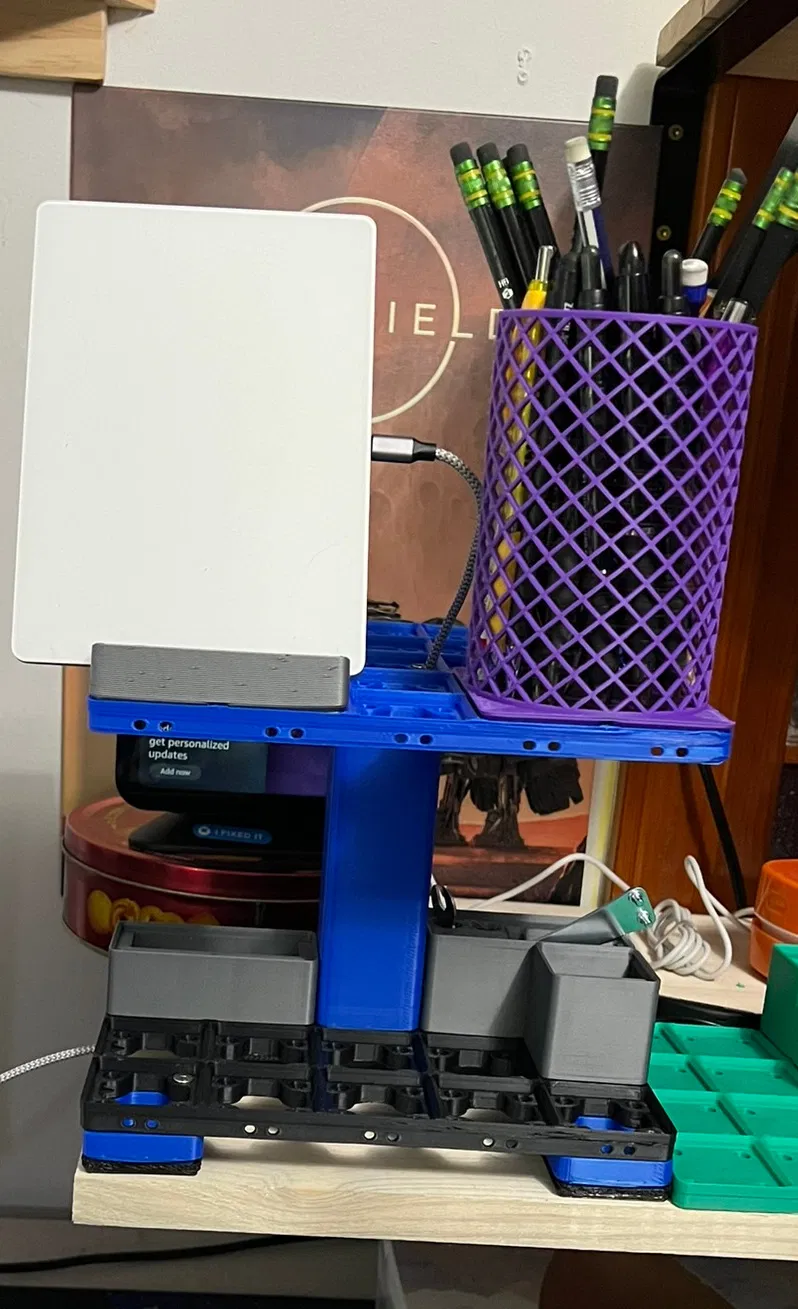

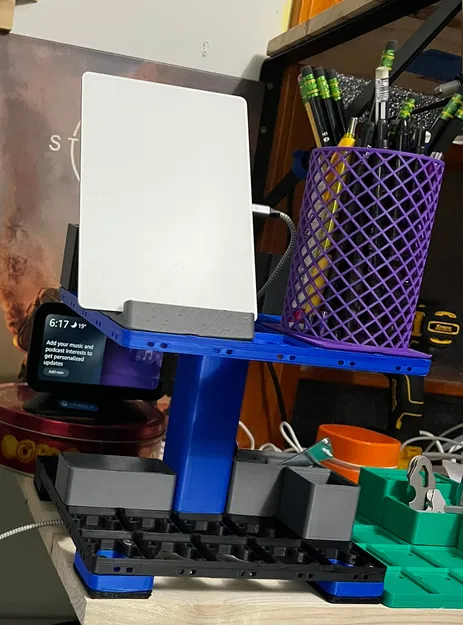

Nâng tầm Gridfinity của bạn với Gridfinity Legs!

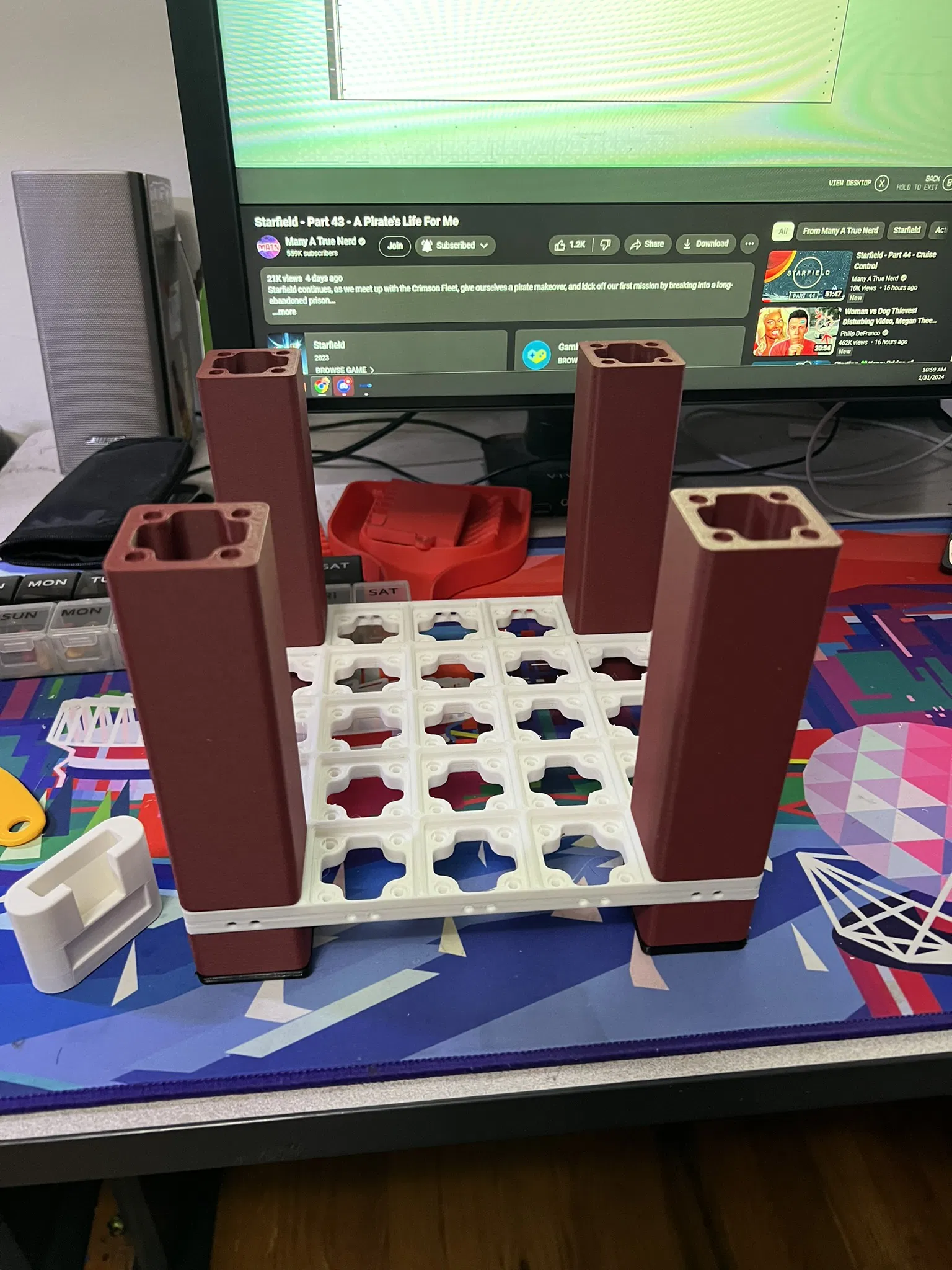

Chân đế cho các đế Gridfinity của bạn. Có lỗ vít ở trên và dưới để có thể gắn chặt các Tấm đế Gridfinity vào chúng.

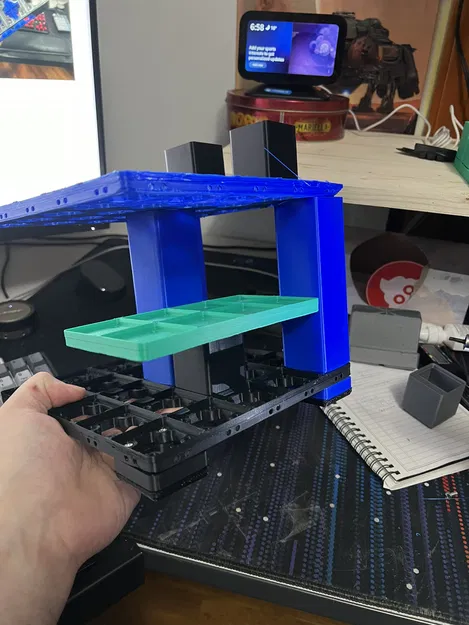

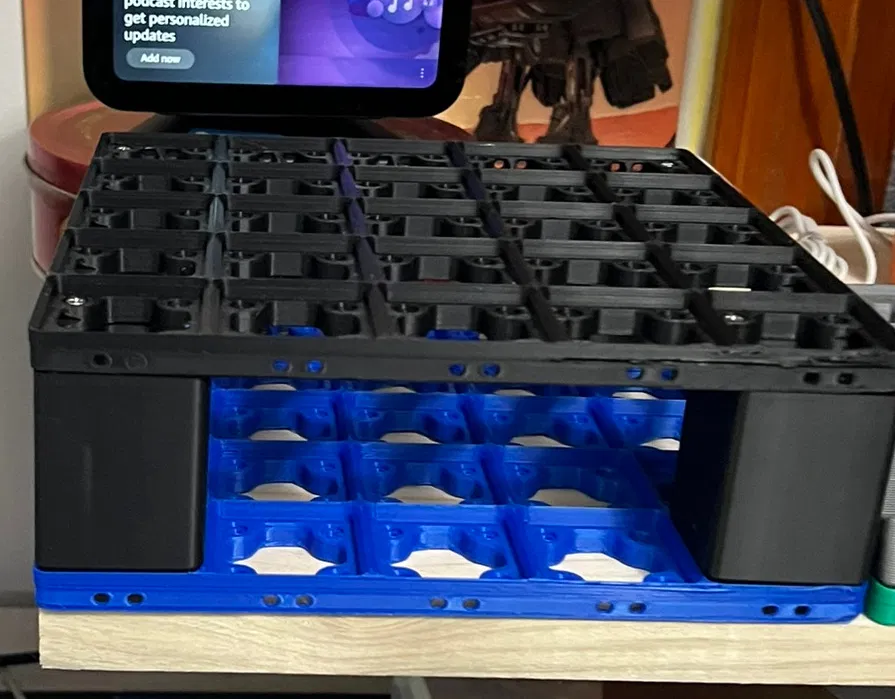

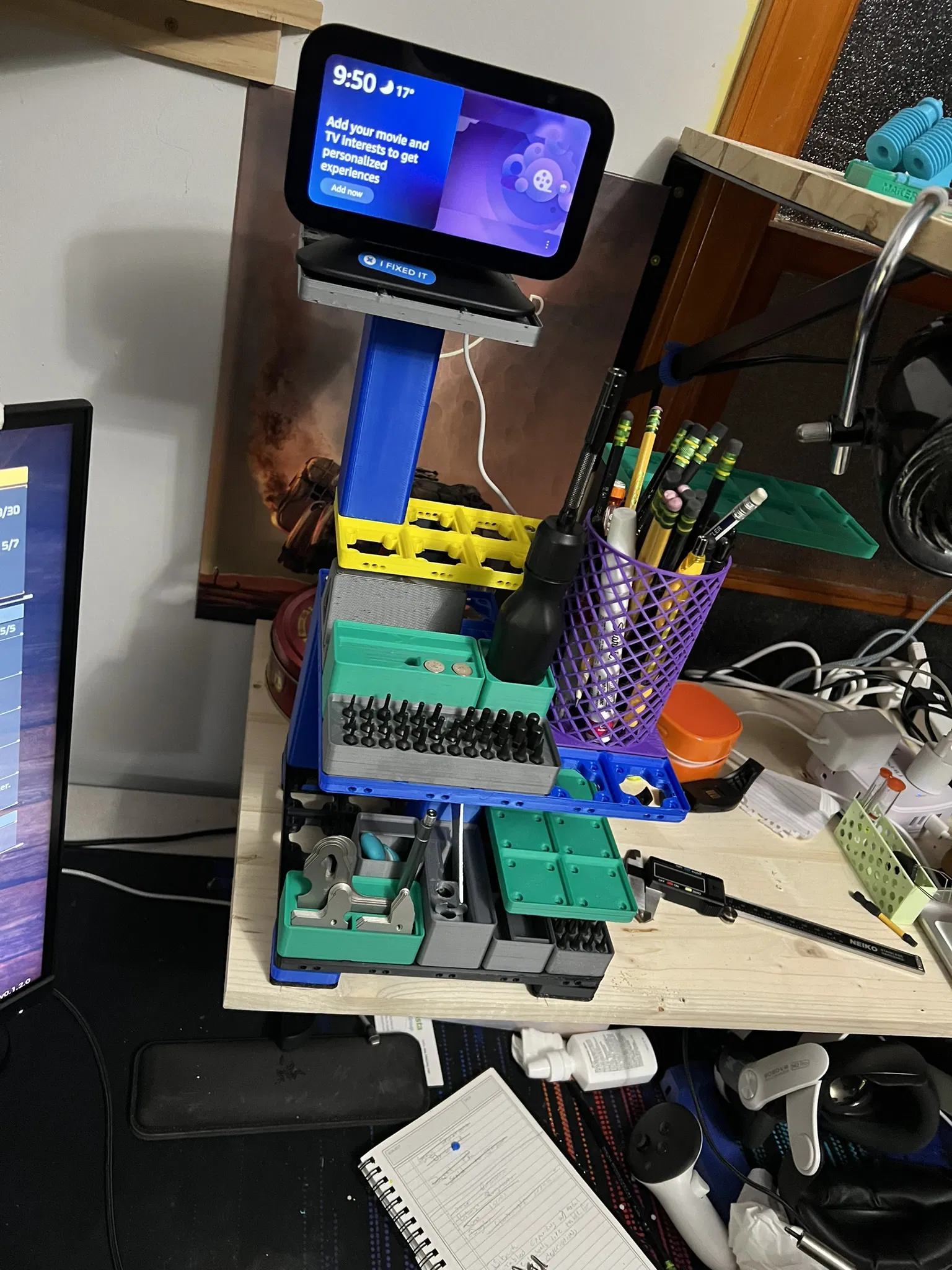

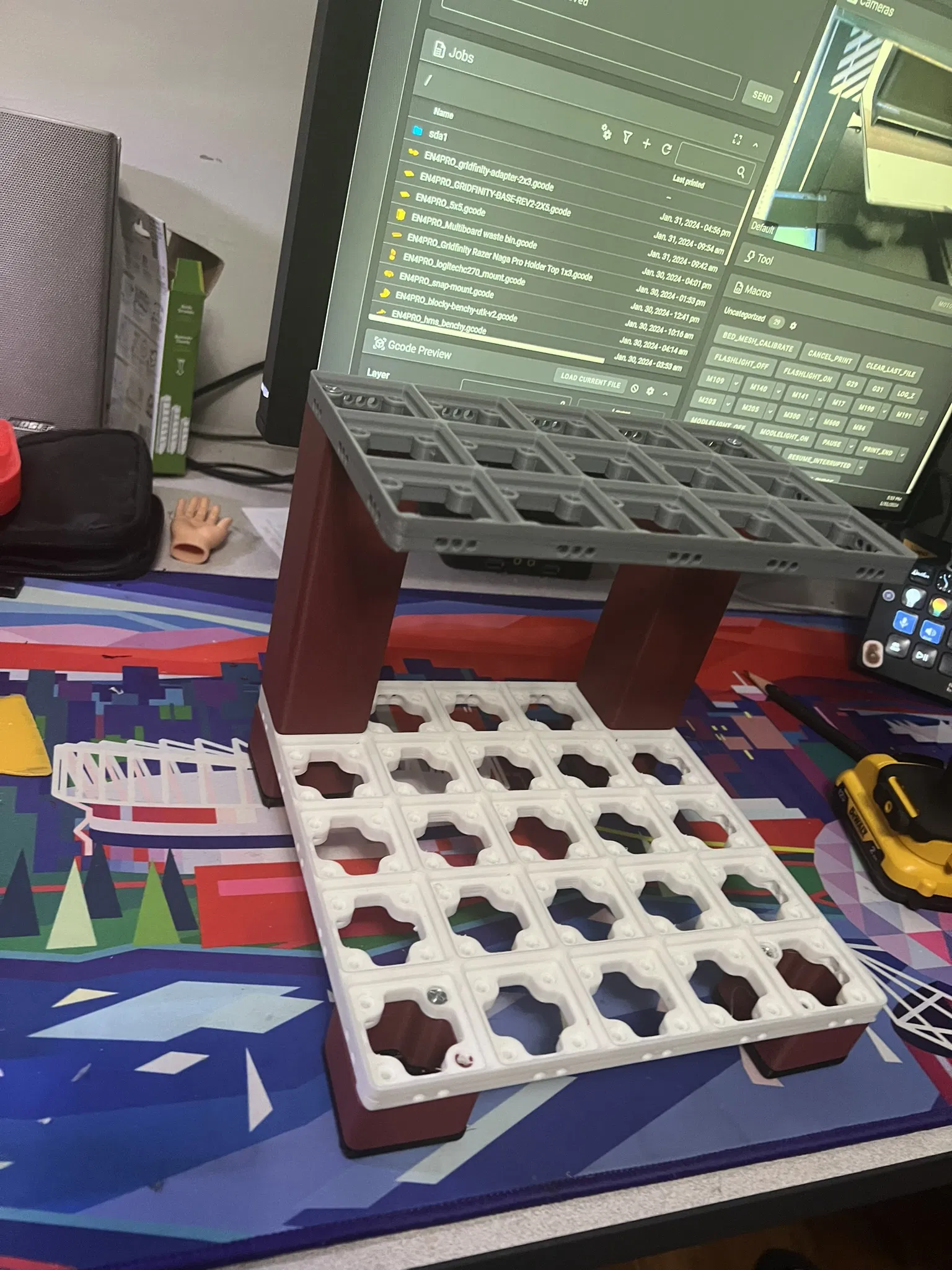

Phần đáy của chân đế khớp vào các Đế GridFinity, vì vậy bạn có thể xếp chồng chúng lên nhau. Phần đáy cũng có lỗ vít để bạn có thể gắn chặt chúng ở cả hai mặt, điều này có thể cho phép bạn đánh đổi khả năng di chuyển chúng dễ dàng lấy khả năng sử dụng ít chân đế hơn.

Tôi thấy rằng Vít gỗ US #8 hoạt động tốt nhất để gắn những chân đế này, nhưng bạn có thể tìm thấy các giải pháp khác.

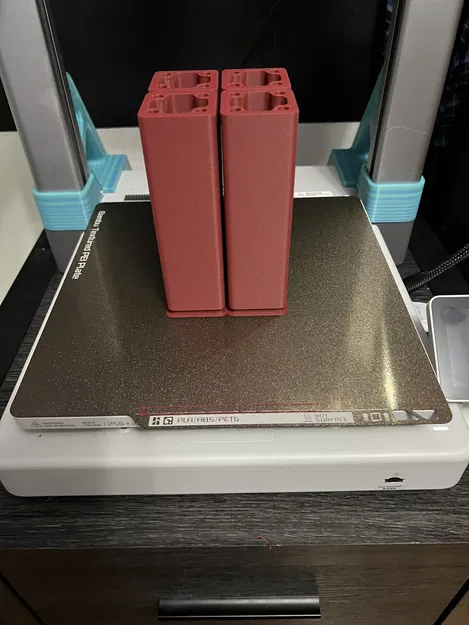

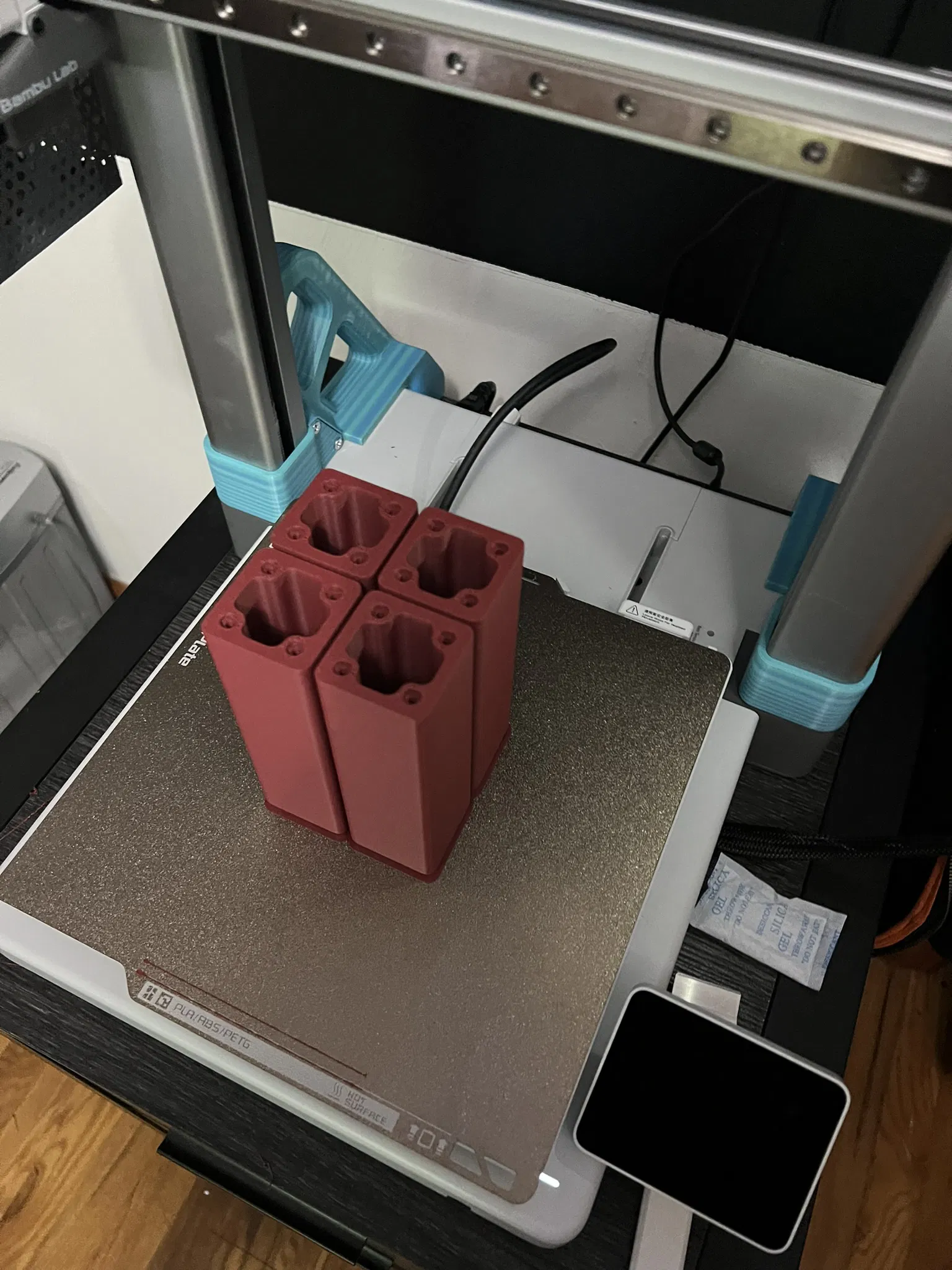

Chân đế được làm rỗng để giảm vật liệu và cũng cho phép chạy cáp bên trong chúng nếu bạn muốn làm điều gì đó đặc biệt.

Kích thước giống như các Hộp Gridfinity, tất cả Chân đế đều là ô lưới 1x1, số trong tên tệp là chiều cao của ô theo đơn vị Gridfinity.

Ngoài ra còn có một tệp cho Chân đế (Foot) có thể được sử dụng để bịt kín Chân đế Gridfinity nếu bạn không muốn nó đi vào một Đế Gridfinity khác. Tôi thiết kế nó để là TPU, nhưng tôi chưa in thử; nếu bạn gặp sự cố với nó, vui lòng cho tôi biết!

Cái này được tạo ra bằng cách sửa đổi mạnh mẽ tệp được tìm thấy tại đây: https://cad.onshape.com/documents/ec62516f416e296fb5d0368e/v/efa631e9aff5a2d28e5b555d/e/0604457b3b39d6ba92098846

Tệp OnShape đã sửa đổi của tôi: https://cad.onshape.com/documents/31beb19461aa5944214225e7/v/f8f2ba1f786744c3b2975324/e/b19f687a42b7a09c04ba3def
