Brio - Bộ Chuyển Mạch Cơ Khí (Bánh Răng) - Đường Ray M1

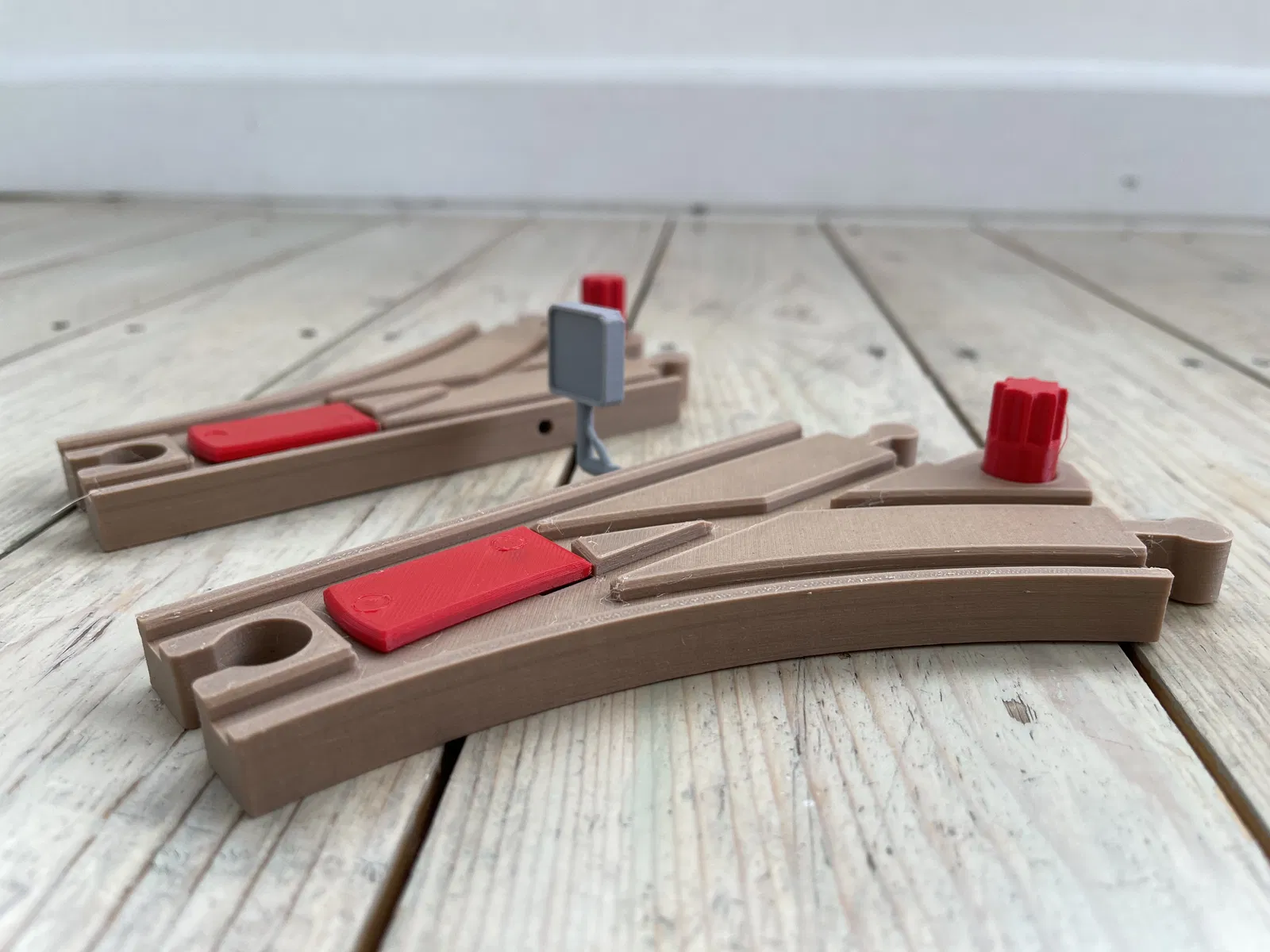

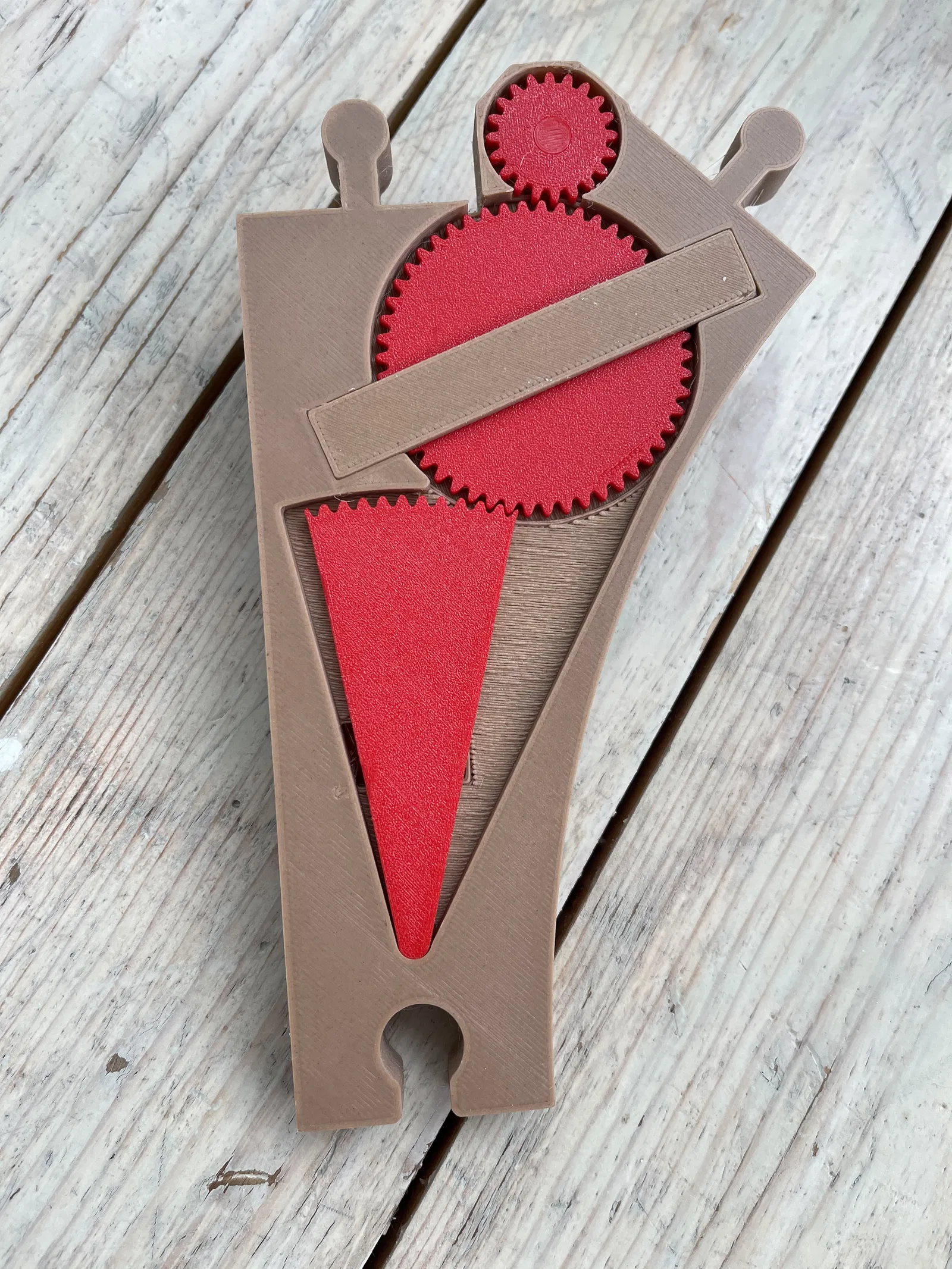

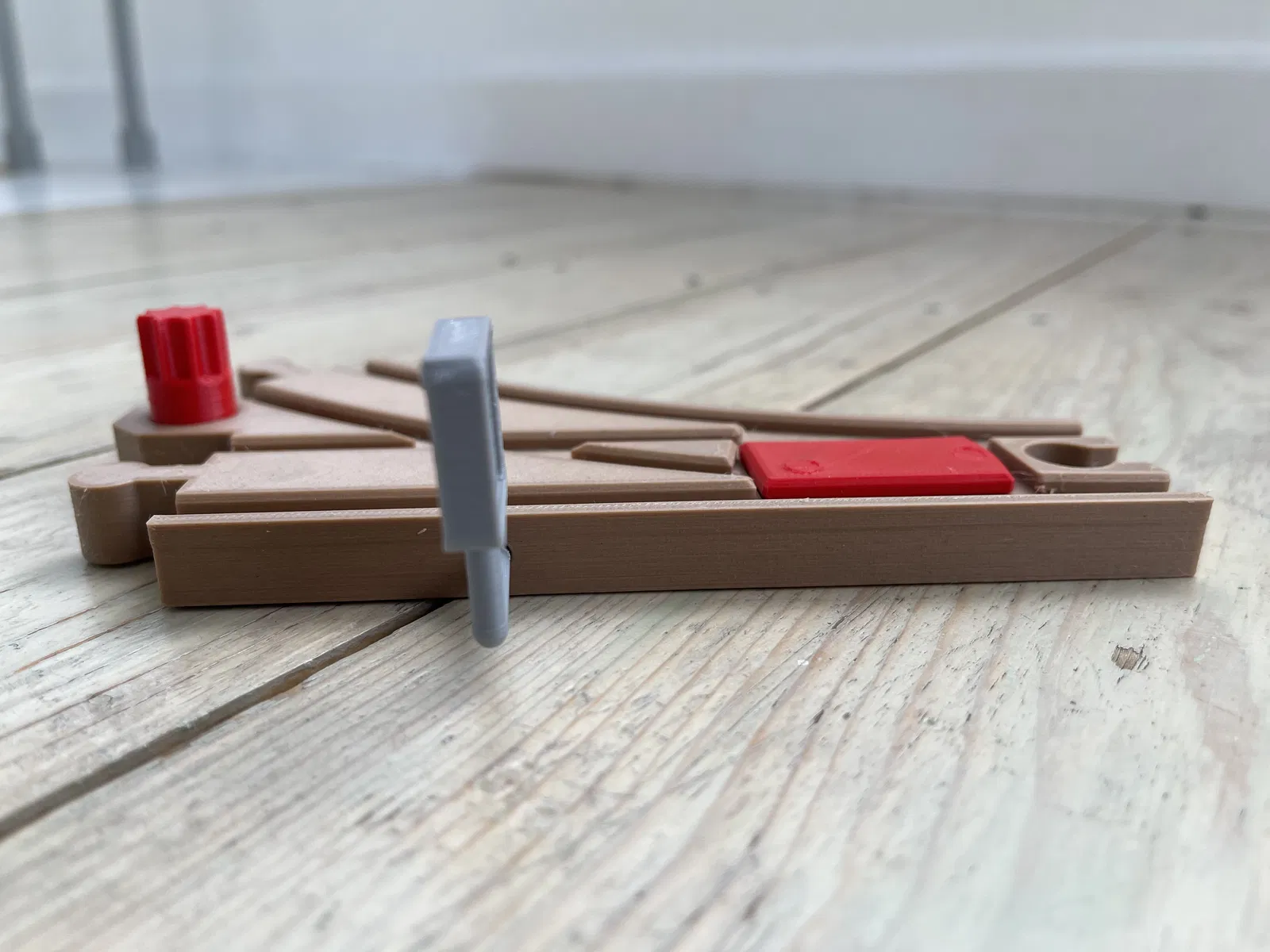

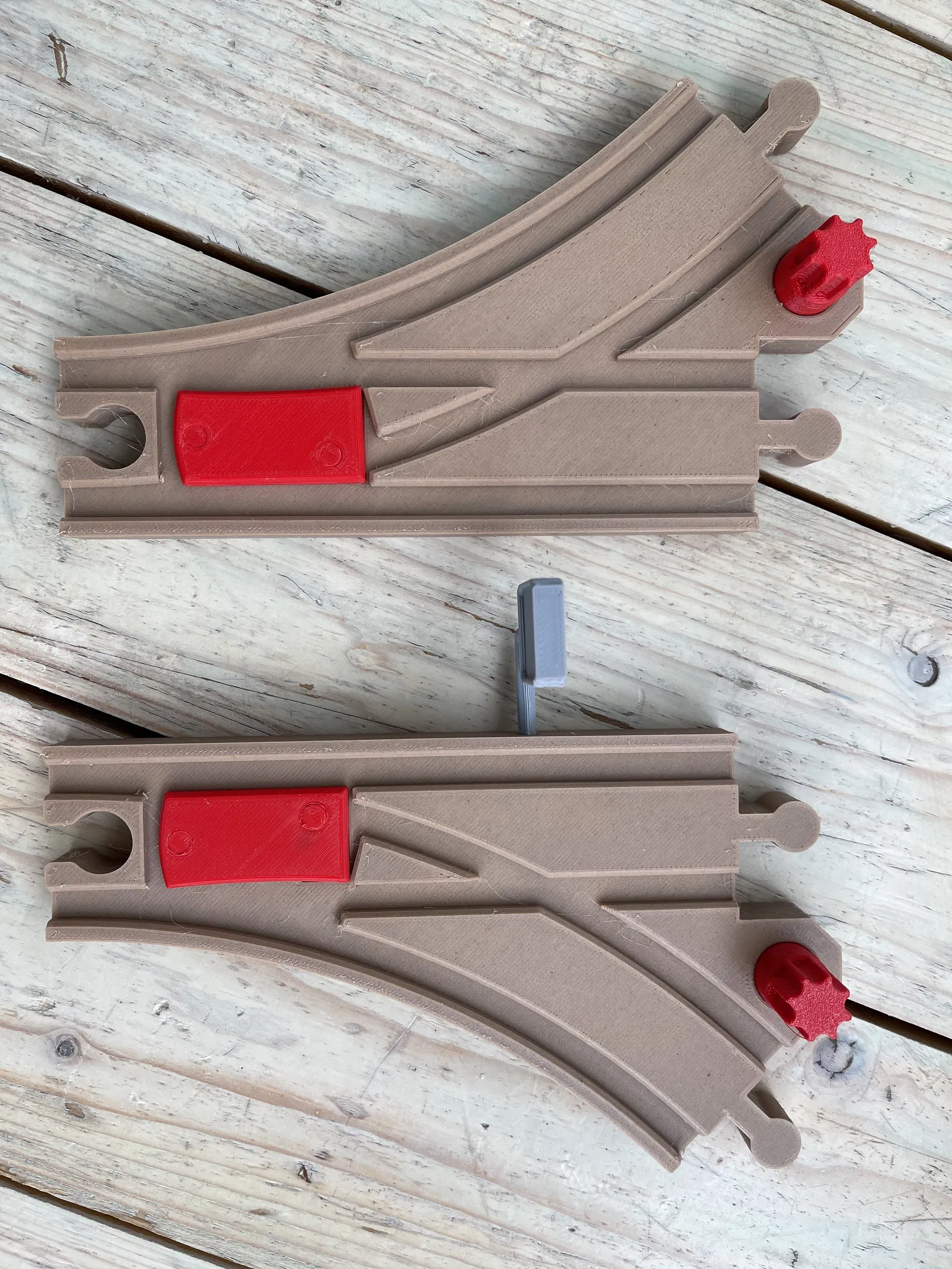

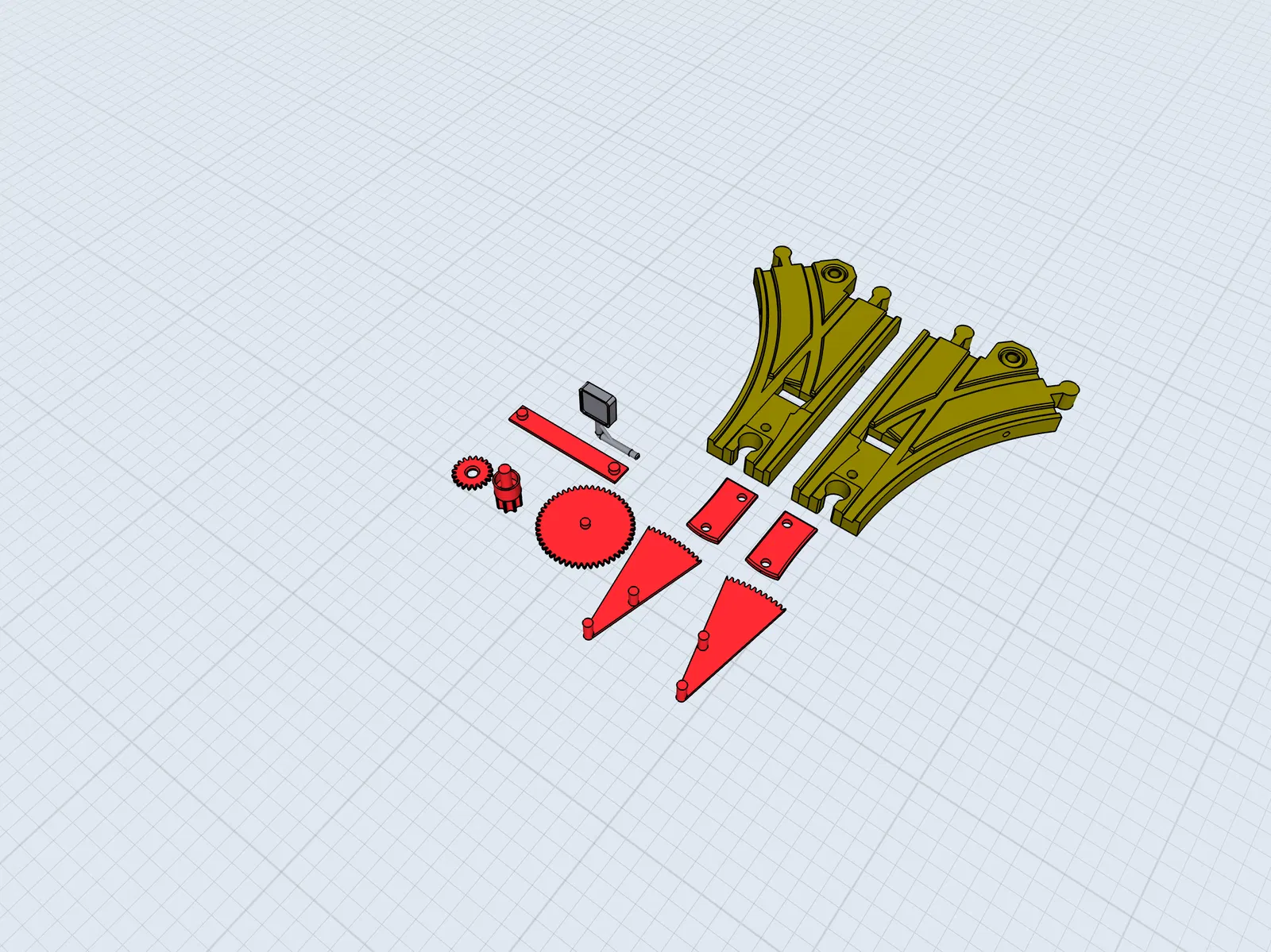

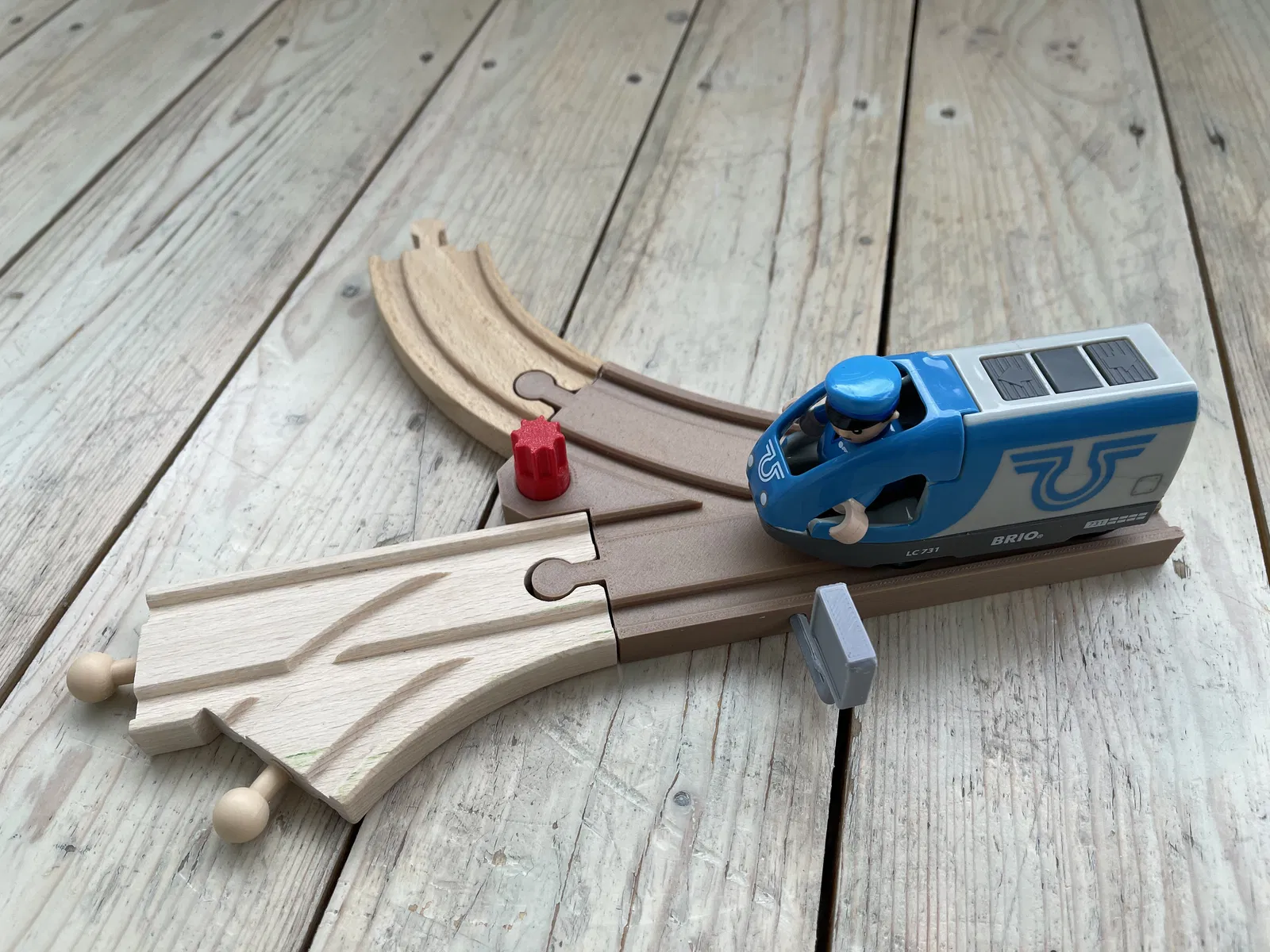

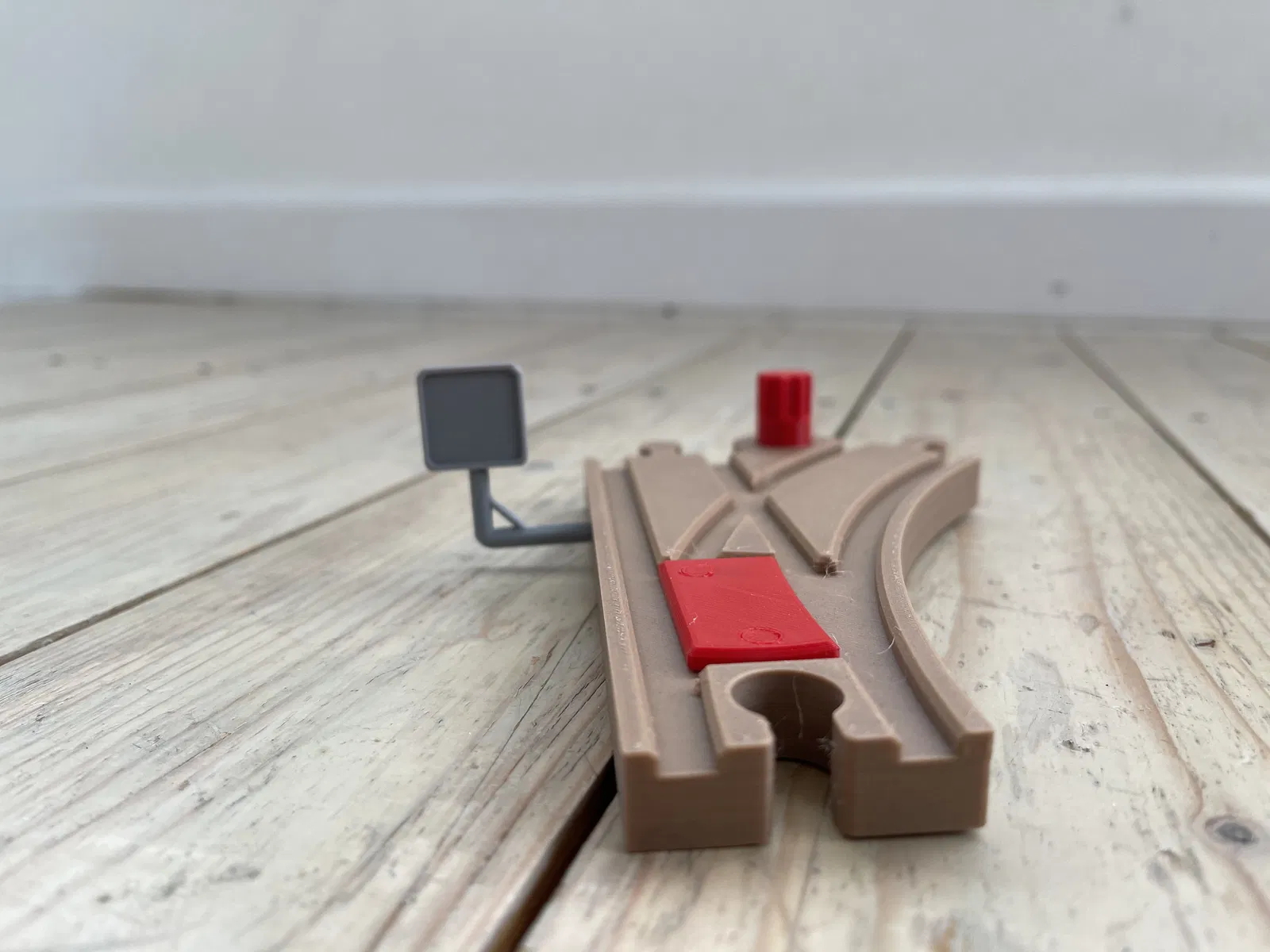

Tổng quan Tôi đã tải xuống và in thử một vài bộ chuyển mạch cho Brio vì con trai tôi có vài chuyến tàu chạy bằng pin cần có "người dẫn đường". Vấn đề của những bộ chuyển mạch đó là cái que thò ra bên hông sẽ chặn xe hoặc tàu thuyền trên bộ đồ chơi của bé và có mong muốn làm mọi thứ gọn gàng hơn. Ngoài ra, cái này đã được thiết kế để có thể phối lại thành một nút giao có tín hiệu như các bản cập nhật bổ sung mô tả bên dưới. Tôi đã in các bộ chuyển mạch này bằng nhựa PLA vân gỗ Amolen cho đường ray và nhựa PETG đỏ Prima select cho các phụ kiện chức năng. Biển báo tùy chọn được in bằng nhựa PLA xám Prusament. Tất cả các bộ phận đều có thể in bằng PLA nhưng tôi thấy rằng các phụ kiện bền hơn nếu in bằng PETG. #### Ghi chú lắp ráp Bạn sẽ cần quyết định xem mình muốn rẽ phải hay rẽ trái. Vì cơ chế nằm dưới đường ray, không thể lật ngược lại để đổi hướng. Bạn sẽ cần in một trong mỗi phụ kiện phổ biến và sau đó một trong mỗi phụ kiện được ghép nối với đường ray (RH hoặc LH). Có một vài bộ phận có dung sai chặt chẽ, để đảm bảo mọi thứ không bị xê dịch sau khi lắp ráp. Đó là: 1. Tấm giữ: Sau khi bạn lắp bánh răng 50mm, tấm giữ sẽ được đặt lên trên và khớp vào các lỗ ở hai bên. Đây là một bộ phận vừa khít theo thiết kế. Tôi đã thành công bằng cách đặt chốt vào lỗ và sau đó ấn mạnh xuống trên một bề mặt phẳng ở mỗi bên để cố định. Tấm này giữ bánh răng 50mm bên trong bộ phận. Nó nên phẳng với đáy sau khi lắp ráp.

2. Bánh răng 20mm và Nắp bánh răng: Trục nắp bánh răng cố ý rộng hơn lỗ bánh răng 0,5mm. Điều này để đảm bảo khớp chặt mà không bị trượt. Một mặt của bánh răng được vát cạnh và đó là mặt cần hướng vào đường ray. Điều đó sẽ giúp đẩy trục vào bánh răng. Tương tự như tấm giữ, bạn có thể thành công nếu đặt bánh răng và nắp rồi ấn đường ray xuống trên một bề mặt phẳng. Nói chung, tôi thấy việc dùng lực quá mạnh sẽ gây vỡ. Một mẹo tôi thấy hữu ích là bôi trơn các bộ phận bằng xà phòng lỏng để giúp chúng vào vị trí nếu có vấn đề. Xin lỗi nếu bạn gặp sự cố khi lắp ráp, việc in ốc hoặc vít với dung sai này dường như không phải là giải pháp phù hợp. #### Các phiên bản tương lai Tôi đã bắt đầu sửa đổi thiết kế này để trở thành đường ray L1 (chốt đực ở đường ray đơn và lỗ cái ở các bộ chuyển mạch) nhưng tôi thấy rằng việc cắt các lỗ sẽ ảnh hưởng đến bộ bánh răng. Tôi lưu ý rằng Brio bản thân họ trên ga chuyển mạch của họ không cung cấp tùy chọn L1 nên tôi không nghĩ điều này sẽ xảy ra sớm. Nó sẽ yêu cầu một số điều chỉnh lớn đối với bộ bánh răng và có thể là các chuyển động phức tạp hơn. Nếu bạn có tham vọng, có một bộ có thể in để cung cấp tín hiệu trên cao cho đường ray. Chúng hoạt động tốt nhưng đối với trẻ nhỏ hơn, chúng có thể không chịu được sự khắc nghiệt của trò chơi. Ngoài ra, có một bộ bổ sung chắc chắn hơn và đơn giản hơn cả về cơ chế lẫn khả năng chịu đựng các trò chơi hàng ngày. Chúng có thể được tìm thấy ở đây:
