Giá đỡ và khoảng cách cho nâng cấp đầu nóng K1 trên Ender 5 S1

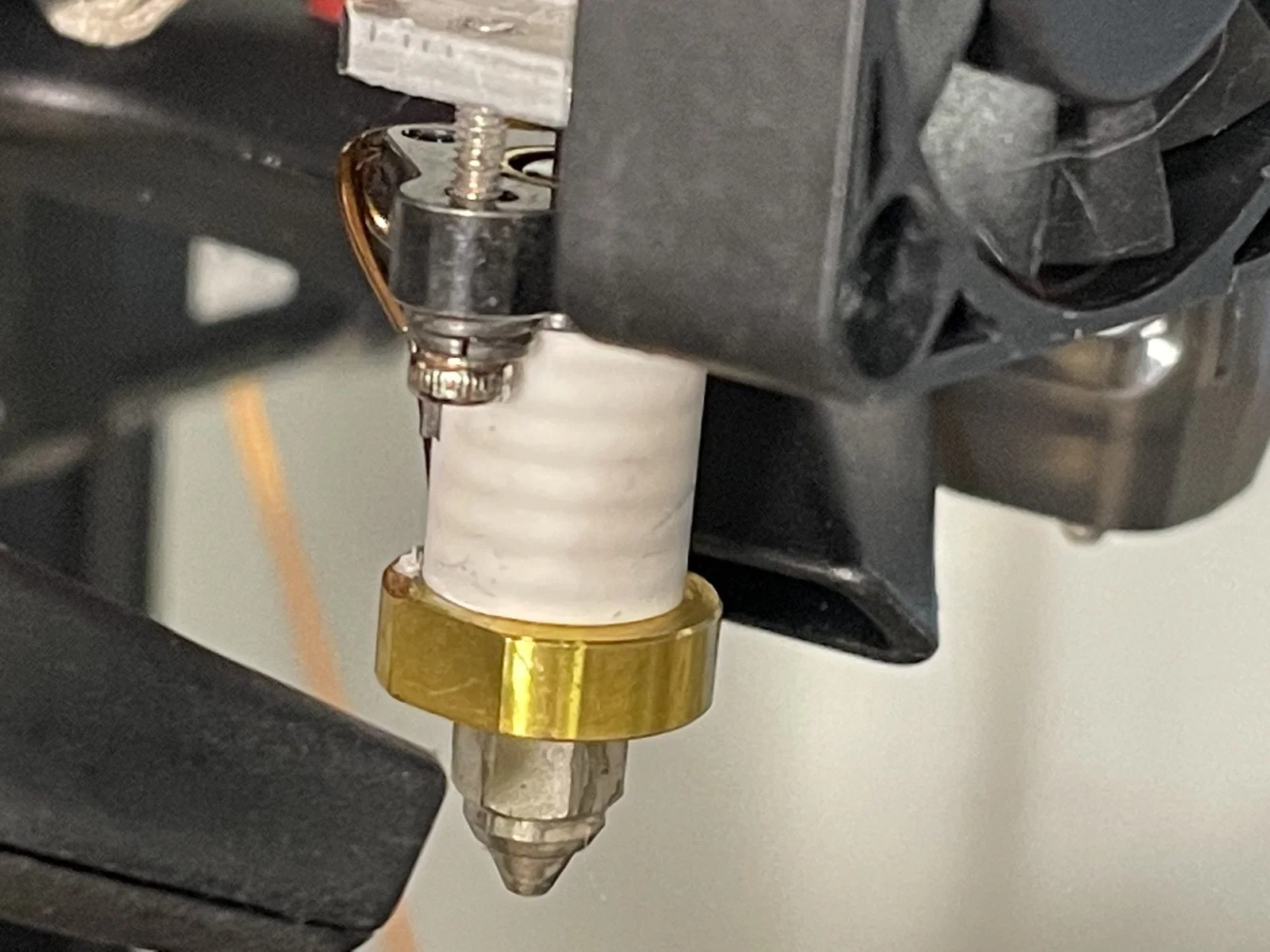

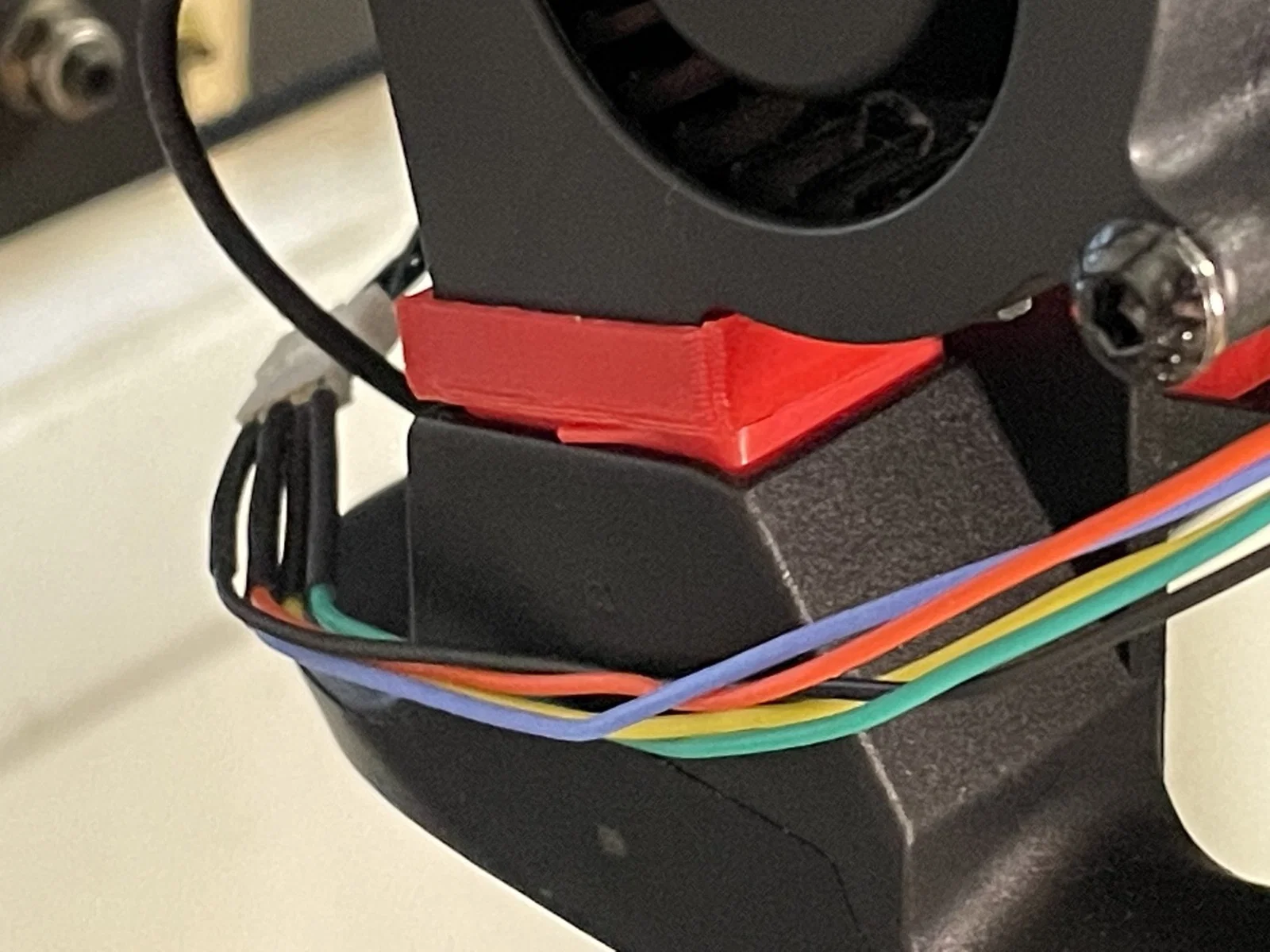

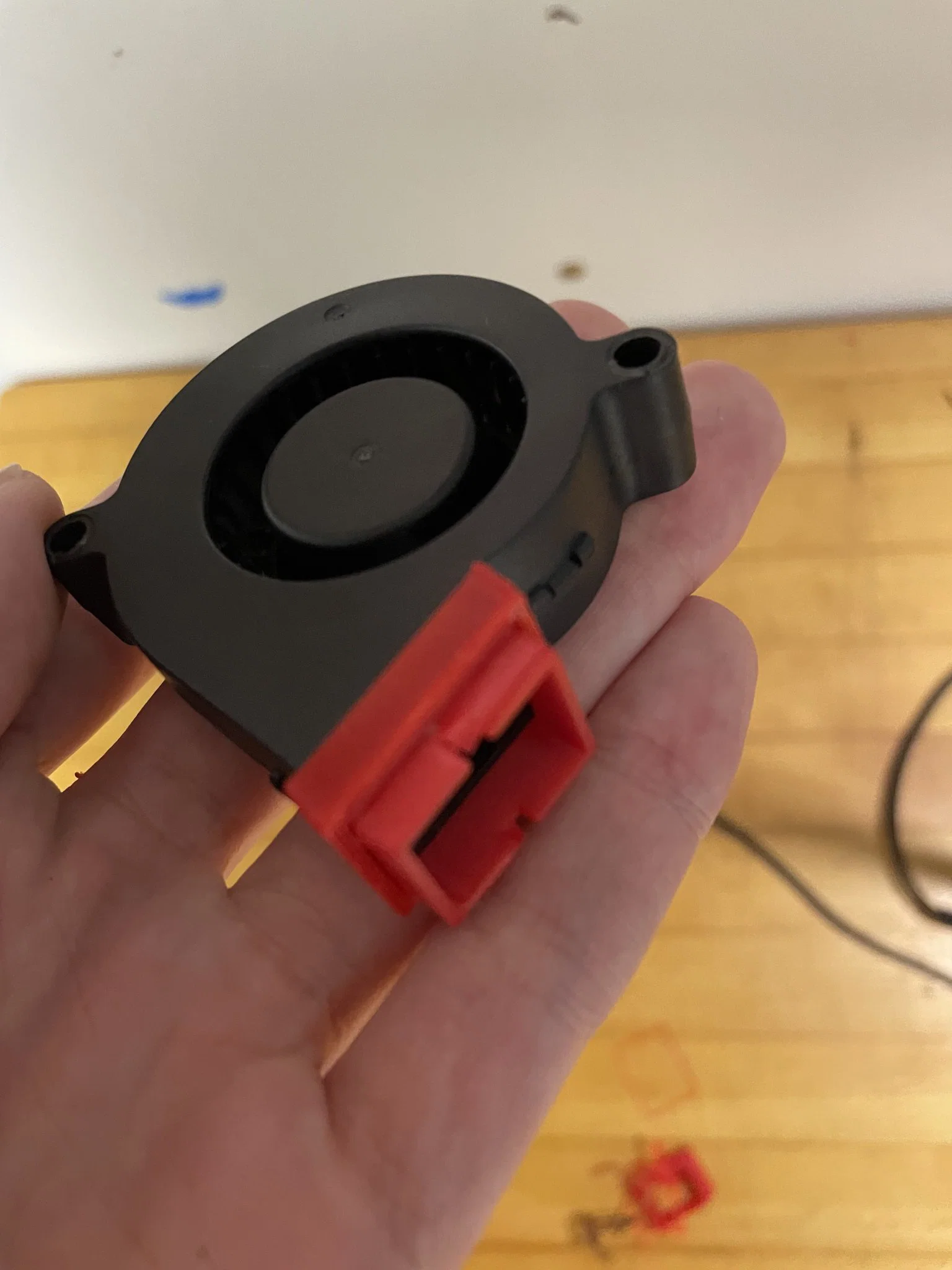

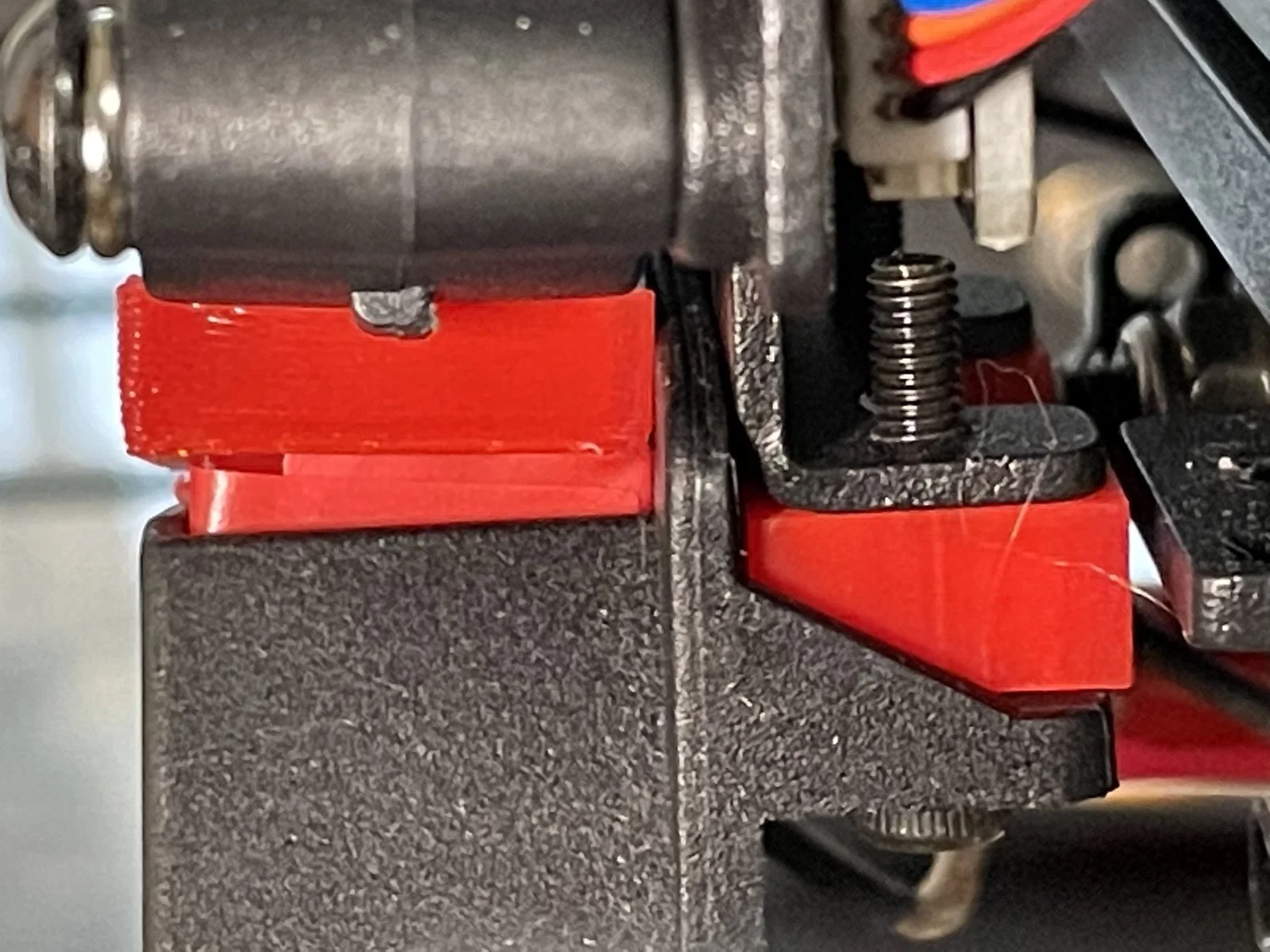

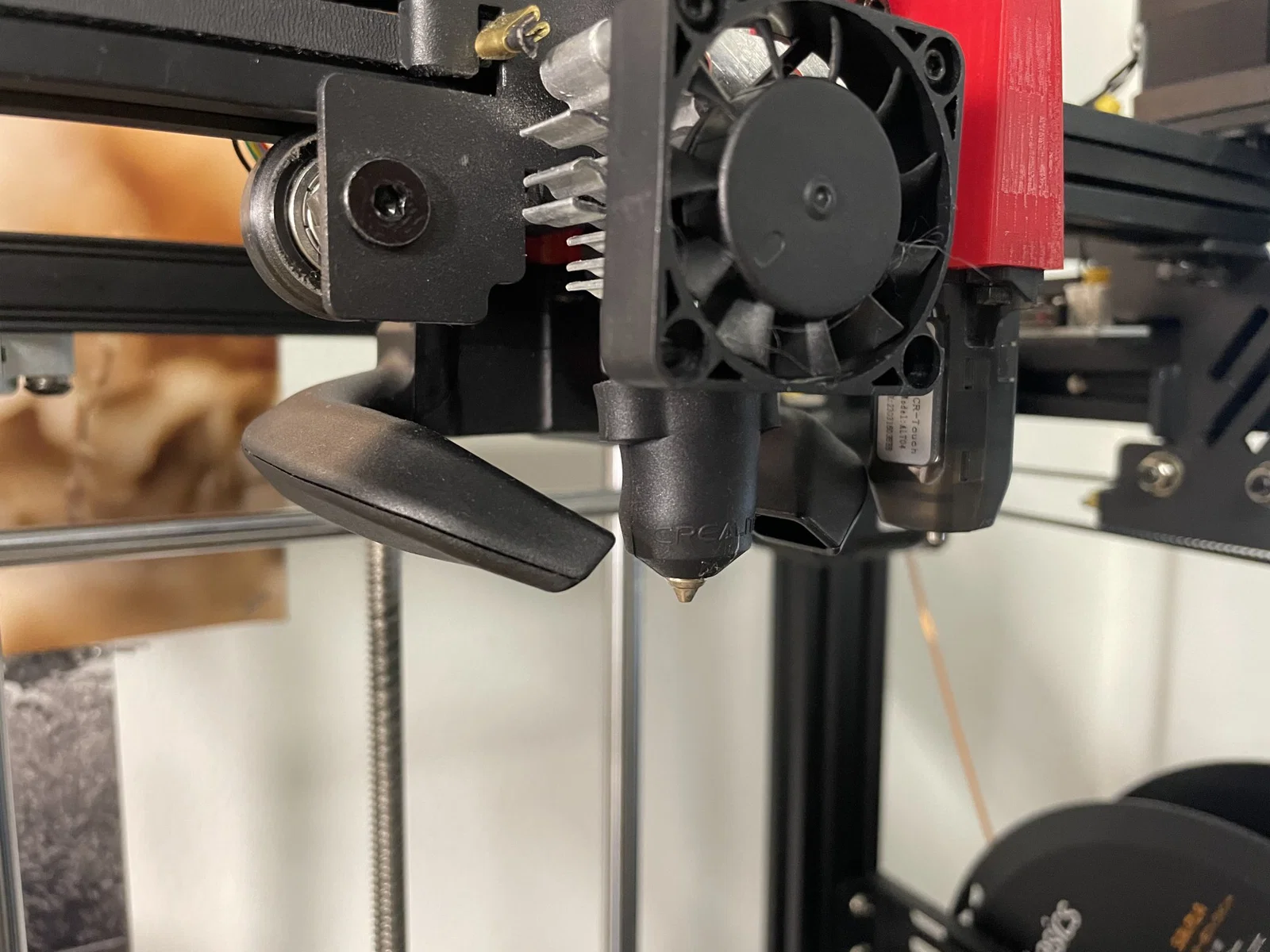

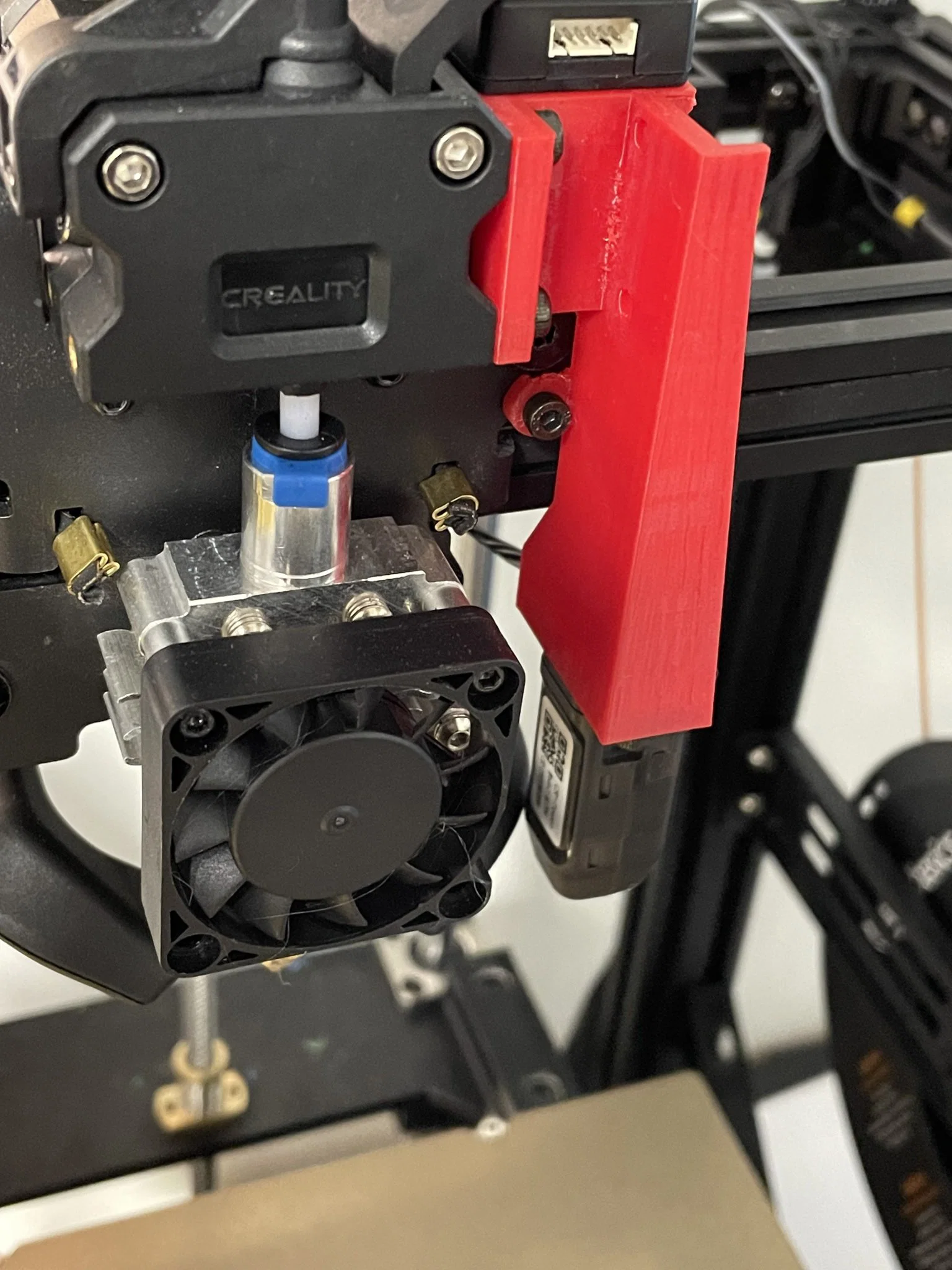

Để bắt đầu, tôi nên nói rằng tôi đã tạo ra những miếng spacer này cho mục đích sử dụng của riêng mình. Chúng không hoàn hảo, và thật không may, tôi hiện không có thời gian để cải thiện chúng. Nhưng, chúng hoạt động. Bạn nên đọc trước hướng dẫn này. Sẽ có một số công cụ bạn cần, như chìa khóa lục giác rất nhỏ (tôi nghĩ là 1.5mm). Bạn sẽ cần các vít m3 với các chiều dài khác nhau. Bạn cũng sẽ cần các vòng đệm m3. Đây không phải là một danh sách hoàn chỉnh, tất nhiên. Giá đỡ bl touch rất đẹp (theo ý kiến của tôi). Nó được thiết kế cho các chốt ren M3, vì vậy hãy nhớ điều đó nếu bạn muốn sử dụng nó. Một điều khác cần xem xét là dây cáp cho bl-touch không đủ dài để tới, vì vậy bạn sẽ cần tự làm một đầu nối. Tôi đã sử dụng bộ kit này từ amazon. Ngoài ra, nó được thiết kế để sử dụng mà không có nắp quạt. Nó không có tác dụng gì, và chỉ là thêm trọng lượng, vì vậy bạn nên gỡ bỏ nó đi. Nếu tính năng tự động cân bằng giường của bạn hoạt động tốt, bạn không cần thực hiện mod zero y offset này. Điều này sẽ sửa ABL của bạn nếu vấn đề là do sự xoắn trong phần x extrusion. Bạn cũng sẽ cần klipper để có thể chỉnh sửa cấu hình máy in nhằm thay đổi các offset của đầu dò. Tôi đã mô hình hóa nó dựa trên điều này. Dù sao, với điều đó đã được giải quyết, hãy để tôi tóm tắt ngắn gọn các bước tôi cần thực hiện để thay thế hotend trên ender 5 s1 của tôi bằng hotend k1, tìm thấy ở đây trên amazon. Đầu tiên, hãy in các miếng spacer. Lưu ý rằng nếu bạn không định thực hiện mod zero y offset, bạn cũng sẽ cần một miếng spacer cho bl touch của bạn. Hotend k1 nhô xuống 5-6mm xa hơn, đó là lý do tại sao chúng ta cần những miếng spacer này ngay từ đầu. Tôi không cung cấp một miếng spacer cho bl touch ở vị trí ban đầu của nó. Bạn nên có thể chỉ cần sử dụng các vít m3 dài hơn với một đống vòng đệm để làm miếng spacer. Tiếp theo, tháo sợi nhựa in ra và làm sạch những gì còn lại bên trong (càng tốt càng tốt). Gỡ ống PTFE ra. Tiếp theo, tắt và rút phích cắm máy in. Bây giờ, bạn cần rút phích cắm quạt làm mát bộ phận, quạt làm mát cổ họng, cảm biến nhiệt, khối gia nhiệt và bl touch. Tất cả những cái này đều được cắm vào bảng mạch ở mặt sau của cụm đầu đùn. Thật phiền phức, những đầu nối này được dán keo nóng. Tuy nhiên, bạn có thể bóc nó ra. Đừng kéo dây cáp quá mạnh: bạn sẽ làm chúng rơi ra khỏi đầu nối. Bây giờ, lấy ra 4 con vít giữ quạt làm mát cổ họng, sau đó tháo quạt ra. Bây giờ tháo quạt làm mát bộ phận (2 con vít) từ mặt sau. Bây giờ tháo tấm chắn quạt (2 con vít từ dưới cụm). Bây giờ tháo bl touch (2 con vít, cũng ở dưới). Để tất cả những cái này sang một bên. Bây giờ có hai con vít giữ bộ làm mát cổ họng vào cụm. Tháo chúng ra, sau đó kéo khối ra. Ống PTFE nên được kéo ra khỏi đầu đùn. Bạn có thể cần phải nhấn cần điều chỉnh vào. Bạn có thể muốn xem video này của creality để có ý tưởng về những gì chúng ta sẽ làm tiếp theo: Bây giờ bạn sẽ tháo khối gia nhiệt ra khỏi bộ làm mát cổ họng. Lấy ra hai con vít, nới lỏng vít cố định, và kéo khối ra. Phần này khá khó khăn đối với tôi. Tôi đã phải gắn bộ làm mát cổ họng vào một cái kẹp và từ từ xoay khối qua lại trong khi kéo bằng kìm. Tôi đã làm cong cổ họng của khối gia nhiệt cũ, nhưng cuối cùng tôi cũng đã lấy được nó ra. Sau khi bạn lấy nó ra, bạn cần làm sạch lỗ trong bộ làm mát cổ họng. Tôi đã sử dụng rượu. Bây giờ, hãy bôi một lớp mỡ silicone lên cổ của khối gia nhiệt k1 mới (đó là những gì Creality nói để sử dụng, nhưng tôi đã sử dụng hợp chất nhiệt CPU). Chèn khối gia nhiệt vào bộ làm mát cổ. Đây là một vấn đề khác mà bạn sẽ gặp phải: Các vít gốc quá dài, và những cái mà đầu nóng k1 đi kèm thì QUÁ dài. Nếu bạn không đặt một số vòng đệm lên các vít trước khi vặn chúng vào, các vít sẽ chạm đáy vào các cánh tản nhiệt của bộ làm mát cổ trước khi nó siết chặt lại. Vì vậy, đúng vậy, hãy đặt một số vòng đệm lên các vít. Bạn sẽ cần những cái thật nhỏ vì các vít này có kích thước khoảng 1.5mm. Đừng siết chặt quá. Đây là những vít nhỏ vặn vào các ren nhôm! Bây giờ, đây là phần khó. Các đầu nối trên k1 là khác nhau (CHỈNH SỬA: Điều này là không chính xác, ít nhất là đối với một số mẫu. Tôi nghĩ rằng của tôi là khác nhau, nhưng tôi được nói rằng chúng là giống nhau), và cũng như dây không đủ dài để đến khi được lắp trên 5 S1. Vì vậy, tôi đã cắt hai dây từ khối gia nhiệt cũ gần nhất có thể với khối. Sau đó, tôi đã cắt các dây trên k1 hotend gần nhất có thể với các đầu nối (chỉ cần vứt bỏ những đầu nối đó). Sau đó, tôi đã lột vỏ dây và nối chúng lại với nhau bằng hàn, rồi băng lại. Các dây của khối gia nhiệt trên k1 hotend là dây được phủ (trông giống như đồng, nhưng có một lớp phủ rất mỏng). Sử dụng bật lửa để đốt bỏ lớp cách điện ở các đầu. Cả cảm biến nhiệt độ và khối gia nhiệt đều chỉ là những điện trở đơn giản, vì vậy cực tính không quan trọng. Chỉ cần đảm bảo rằng hai dây từ cảm biến nhiệt độ của k1 đi đến đầu nối nhỏ hơn (từ cảm biến nhiệt độ của khối cũ). Và hai dây lớn hơn đi đến đầu nối lớn hơn (từ khối gia nhiệt cũ). Tôi cảm thấy điều này nên khá rõ ràng. Nếu bạn không cảm thấy thoải mái khi nối dây, hoặc bạn chỉ muốn có một kết quả chuyên nghiệp hơn, bạn có thể xem xét việc mua một bộ dây như bộ này. Giả sử các đầu nối cho 5 s1 và k1 là giống nhau, điều này sẽ hoạt động tốt. Như đã đề cập trong chỉnh sửa của tôi ở trên, tôi đã được nói rằng chúng là giống nhau. Bây giờ, chỉ cần lắp lại, sử dụng hai miếng đệm cho quạt làm mát phần. Bạn có thể thấy nơi chúng đi trong một số bức ảnh tôi đã cung cấp. Tôi đã dán một ít băng điện màu đỏ lên miếng đệm ống dẫn quạt để tạo ra một seal tốt. Bạn cũng sẽ cần một miếng đệm cho bl touch nếu bạn không định thực hiện mod zero y offset nữa. Như đã đề cập ở trên, bạn có thể tự thiết kế của riêng mình, hoặc chỉ sử dụng một đống đệm m3. Khi mọi thứ đã được lắp lại và bạn đã cắm mọi thứ trở lại, bạn sẽ muốn thực hiện hiệu chuẩn bù đắp z probe của mình. Hãy chắc chắn rằng bl touch mở rộng vượt qua vòi phun! Nếu không, bạn cần thêm khoảng cách cho bl touch. Nếu nó không được bù đắp đủ, vòi phun sẽ chạm vào bề mặt trước khi bl touch tiếp xúc. Điều này sẽ rất tệ. Bây giờ, nếu bạn đã đặt bl touch quá xa, thì nó sẽ chạm trước vòi phun khi nó không được mở rộng. Điều đó cũng rất tệ. Bạn sẽ muốn khoảng cách khoảng 5-6mm. Tôi đã thực hiện sửa đổi này hoàn toàn mù quáng. Tất cả những gì tôi biết là nó có thể thực hiện được vì tôi đã thấy một bài đăng trên reddit. Tôi đã tạo hướng dẫn này từ trí nhớ, vì vậy tôi không đảm bảo rằng tôi không quên bước nào. Chúc may mắn!
