V0 Upper-Rear Bowden Inlet (URBI)

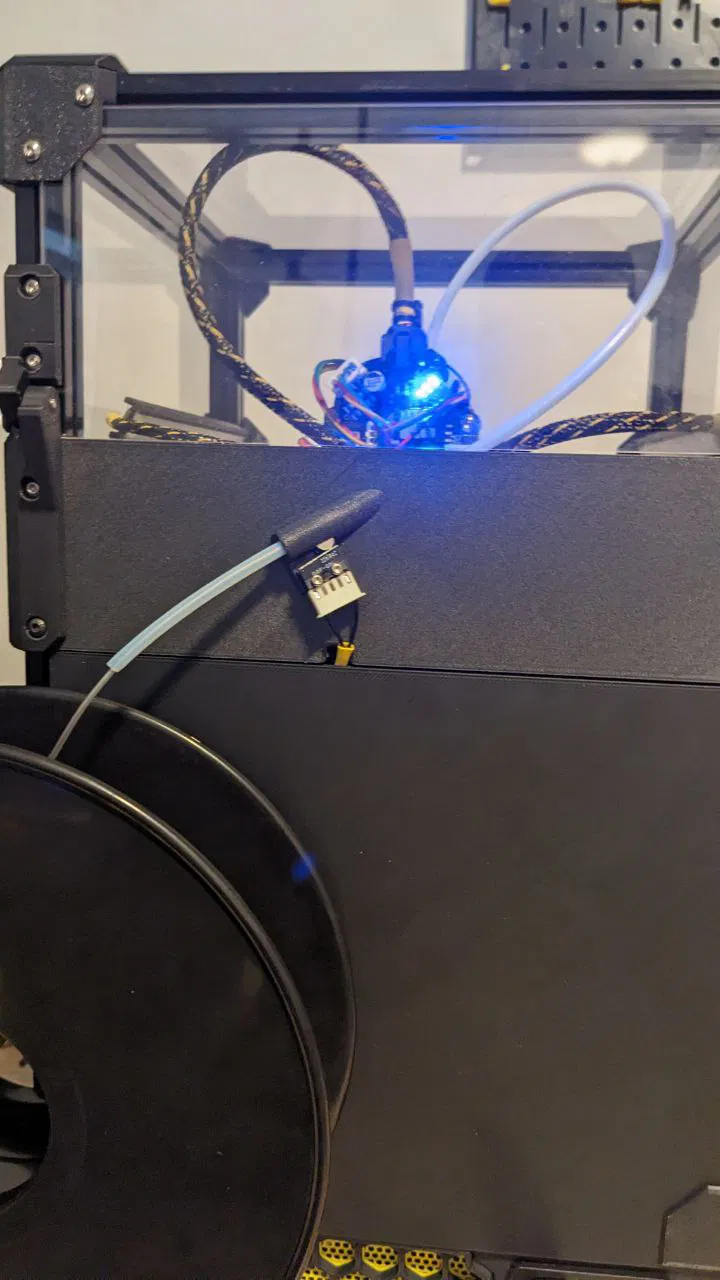

A Reverse Bowden Inlet cho bảng điều khiển phía trên-sau của Voron Zero, có tùy chọn cảm biến filament.

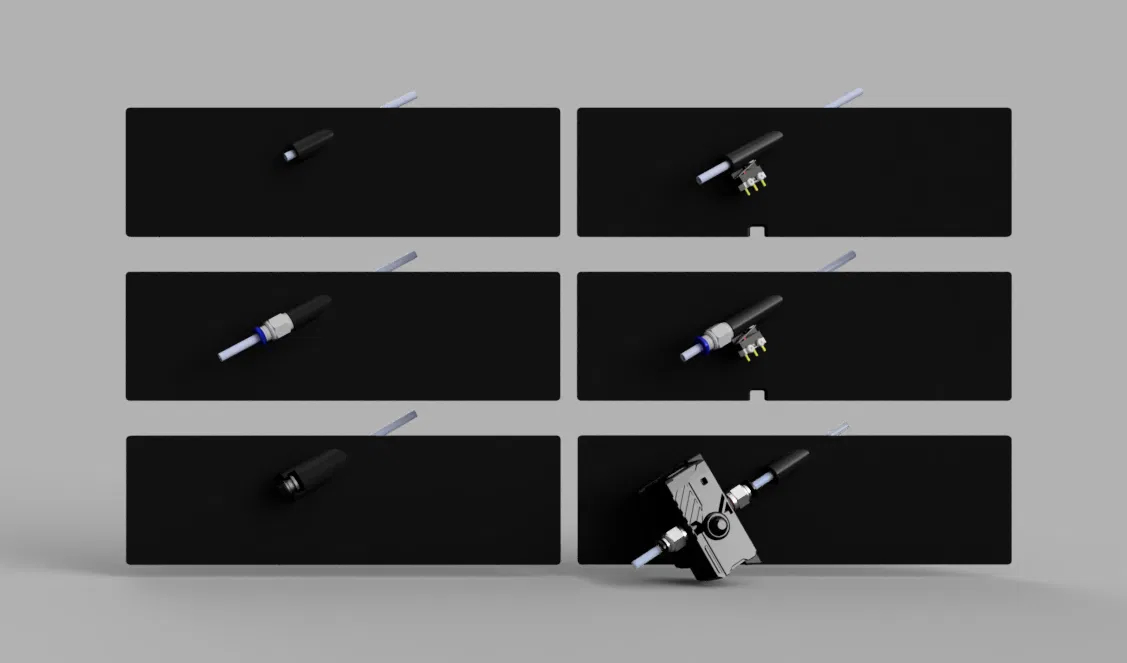

Có 6 phiên bản:

• URBI - Phiên bản cơ bản, chỉ là một lỗ để luồn ống Bowden.
• URBI-PC4 - Có ren để lắp khớp PC4-M6.
• URBI-ECAS4 - Có khớp ECAS4 đảo ngược.
• URBIFS - Có cảm biến filament.
• URBIFS-PC4 - Có cảm biến filament và ren để lắp khớp PC4-M6.
• URBI-SFS2 - Dành cho BTT SFS V2.0

Các phiên bản cảm biến filament yêu cầu một microswitch và nam châm 6x3mm.

Lắp ráp

URBI

URBI-PC4

URBIFS

URBIFS-PC4

URBI-ECAS4

URBI-SFS2

Cấu hình Cảm biến Filament

Tất cả các cấu hình cảm biến filament đều giả định bạn có một mục [respond] được định nghĩa trong cấu hình để kích hoạt lệnh gcode RESPOND.

Macro

des

Macro này sẽ được gọi khi cảm biến filament phát hiện hết/kẹt dây. Bạn có thể tùy chỉnh.

[gcode_macro _FS_RUNOUT]
gcode:
  M300 S660 P300  ; BEE
  M300 S440 P300  ; BOOP
  RESPOND TYPE=error MSG="Filament Runout"  ; Hiển thị thông báo trên console
  M117 "Filament Runout"  ; Hiển thị thông báo trên LCD
  PAUSE   ; Gọi macro pause

Macros

des và

Các macro này được sử dụng để bật cảm biến filament trong khi in và tắt khi không sử dụng. Các macro này là tùy chọn, nhưng dù bạn có sử dụng hay không, bạn vẫn nên tắt cảm biến khi chúng không cần thiết. Cảm biến nên được bật trong PRINT_START và RESUME, và tắt trong PRINT_END, CANCEL_PRINT và PAUSE.

[gcode_macro _FS_ENABLE]
gcode:
  SET_FILAMENT_SENSOR SENSOR=filament_switch ENABLE=1
  ; SET_FILAMENT_SENSOR SENSOR=filament_motion ENABLE=1  ; Bỏ ghi chú dòng này nếu bạn đang sử dụng SFS V2

[gcode_macro _FS_DISABLE]
gcode:
  SET_FILAMENT_SENSOR SENSOR=filament_switch ENABLE=0
  ; SET_FILAMENT_SENSOR SENSOR=filament_motion ENABLE=0  ; Bỏ ghi chú dòng này nếu bạn đang sử dụng SFS V2


# ĐÂY CHỈ LÀ VÍ DỤ
# Bạn nên sửa đổi các macro của riêng mình để bao gồm các lệnh gọi tới _FS_ENABLE và _FS_DISABLE

[gcode_macro PRINT_START]
gcode:
    G28                            ; home all axes
    G90                            ; absolute positioning
    G1 Z20 F3000                   ; move nozzle away from bed
    _FS_ENABLE                     ; enable the filament runout sensor(s)


[gcode_macro PRINT_END]
gcode:
    M400                           ; wait for buffer to clear
    G92 E0                         ; zero the extruder
    _FS_DISABLE                    ; disable the filament runout sensor(s)
    ; ... etc ...


[gcode_macro CANCEL_PRINT]
rename_existing: CANCEL_PRINT_BASE
gcode:
  _FS_DISABLE
  CANCEL_PRINT_BASE


[gcode_macro PAUSE]
rename_existing: PAUSE_BASE
gcode:
  _FS_DISABLE
  PAUSE_BASE


[gcode_macro RESUME]
rename_existing: RESUME_BASE
gcode:
  _FS_ENABLE
  RESUME_BASE

Cảm biến Runout Cơ bản URBIFS

[filament_switch_sensor filament_switch]
switch_pin: ^PC15    # Sử dụng chân cắm phù hợp cho mainboard của bạn.
pause_on_runout: False
runout_gcode: _FS_RUNOUT

BigTreeTech SFS V2.0

LƯU Ý: SFS V2.0 bao gồm cả cảm biến chuyển động và cảm biến chuyển mạch, hãy bao gồm định nghĩa filament_switch ở trên cùng với định nghĩa dưới đây.

[filament_motion_sensor filament_motion]
switch_pin: ^PC12    # Sử dụng chân cắm phù hợp cho mainboard của bạn.
extruder: extruder
pause_on_runout: False
detection_length: 2.88
runout_gcode: _FS_RUNOUT

Phiên bản cập nhật nhất của bản mod này luôn có trên GitHub.
