Giá đỡ Cáp Ribbon và Cảm biến Hết sợi cho Sprite

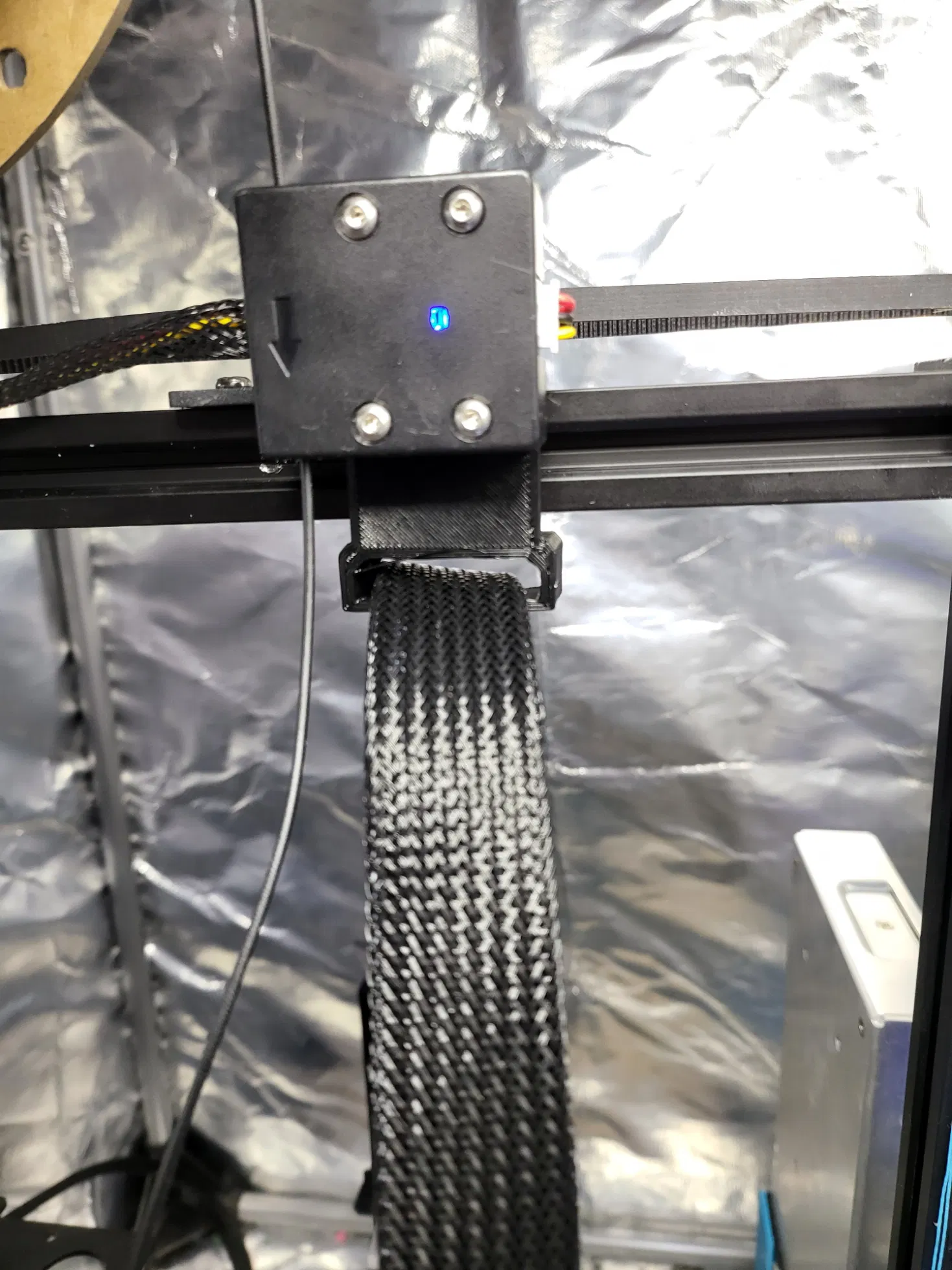

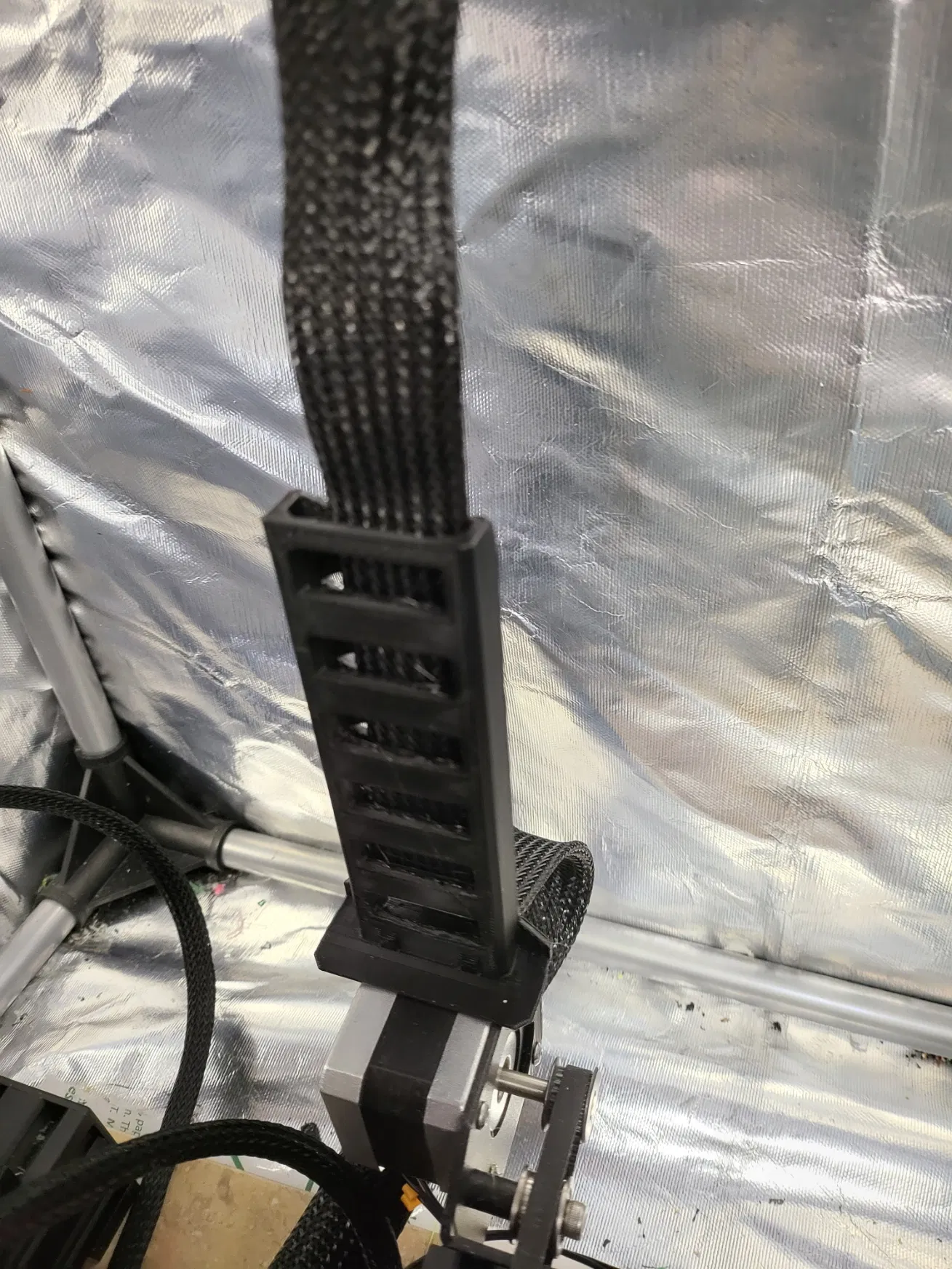

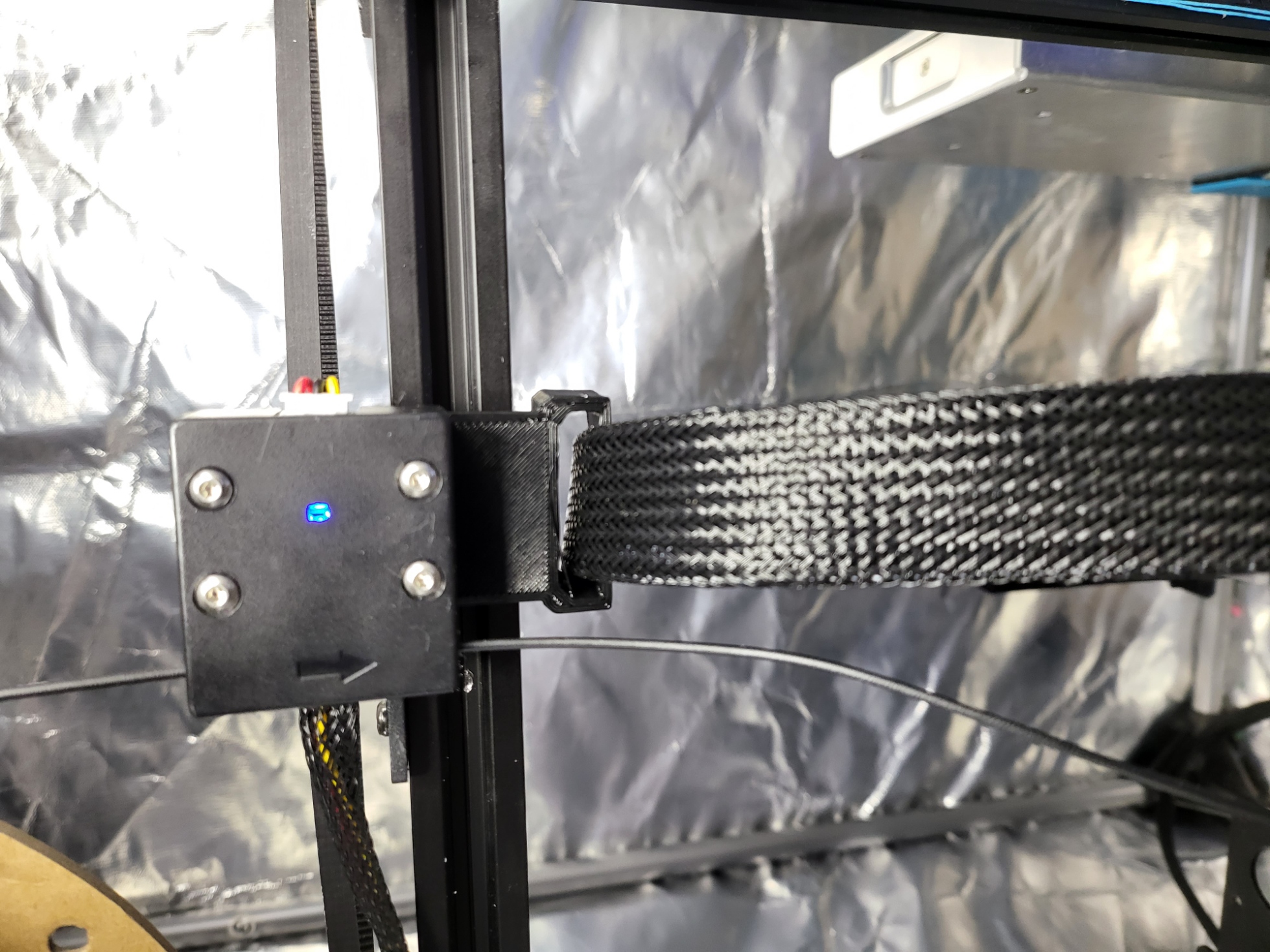

Sau khi nâng cấp máy Ender 3 Pro của mình lên bộ combo Sprite Pro hotend/extruder, tôi muốn tìm cách tốt hơn để đỡ dây cáp và giữ nó gọn gàng. Tất cả các giải pháp tôi tìm thấy đều gắn dây ribbon vào vị trí extruder ban đầu, điều này tạo ra rất nhiều áp lực xoắn lên dây cáp ngay phía trên đầu nối, và đối với tôi, đó không phải là giải pháp lâu dài khả thi. Tôi cũng cần một chỗ để di chuyển Cảm biến Hết sợi (Filament Runout Sensor). Vì vậy, tôi đã thiết kế cái này, và sau vài lần chỉnh sửa, nó đã đạt đến mức tôi hài lòng để chia sẻ.

Phần cứng bổ sung cần thiết:  - 4x đai ốc M3 để gắn Cảm biến Hết sợi vào giá đỡ  - 2x vít M3 8mm để thay thế hai vít 6mm hiện có giữ động cơ Y, để bù cho độ dày bổ sung của giá đỡ phía sau.

Tất cả các mô hình được thiết kế để in ở hướng hiện tại mà không cần hỗ trợ, mặc dù sẽ cần một chút cầu nối (bridging). Tôi thực sự khuyên dùng PETG, vì PLA có xu hướng quá giòn khiến kẹp của cảm biến hết sợi dễ bị gãy khi sử dụng.

Các kẹp cáp bổ sung (cho cáp Cảm biến Hết sợi) được chụp trong ảnh là từ https://www.thingiverse.com/thing:5476408

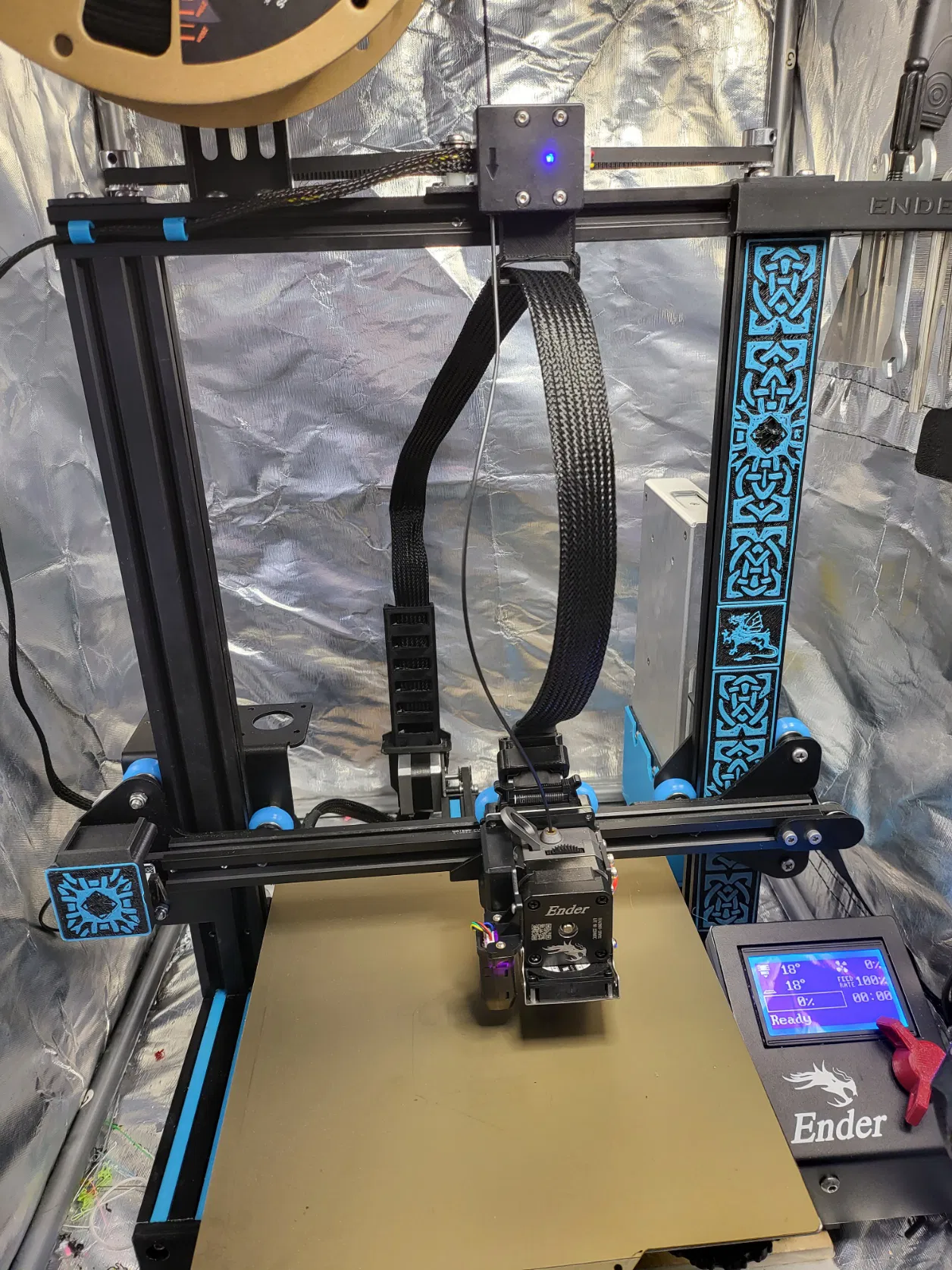

Thiết kế nút thắt Celtic bổ sung được chụp trong ảnh là một phần của Chuỗi cáp Rồng Ender của tôi https://cults3d.com/en/3d-model/art/ender-3-pro-ender-dragon-cable-chain-and-celtic-braid-decorations

CẬP NHẬT 26/04/2023 - Đã thêm phiên bản thứ hai của giá đỡ Cảm biến Hết sợi với các lỗ để gắn bằng bu lông M3 hoặc M4 và T-Nuts thay vì kẹp nhựa. Luôn tốt khi có thêm tùy chọn nếu bạn thấy cái này không phù hợp với mình. ^_^
