CẬP NHẬT 18/02/2022:
Phiên bản Rev2 sẽ phù hợp với các cuộn dây filament có lỗ từ 50mm đến 75mm & chiều rộng danh nghĩa 60mm. Chiều cao tổng thể cũng được giảm. Lần lặp lại thứ hai 4:47 CH.

CẬP NHẬT 19/02/2020: Đã xóa các tệp phiên bản gốc.

Đây là bộ phận giữ cuộn dây gồm hai phần với một rãnh để nhận mũi khoan lục giác 1/4". Ý định là làm cho việc quấn lại cuộn dây filament bị rối hoặc bị quấn chéo dễ dàng hơn một chút. Nó có lẽ sẽ hoạt động tốt nhất khi kết hợp với con lăn cuộn dây gắn bàn như
https://www.thingiverse.com/thing:4620323

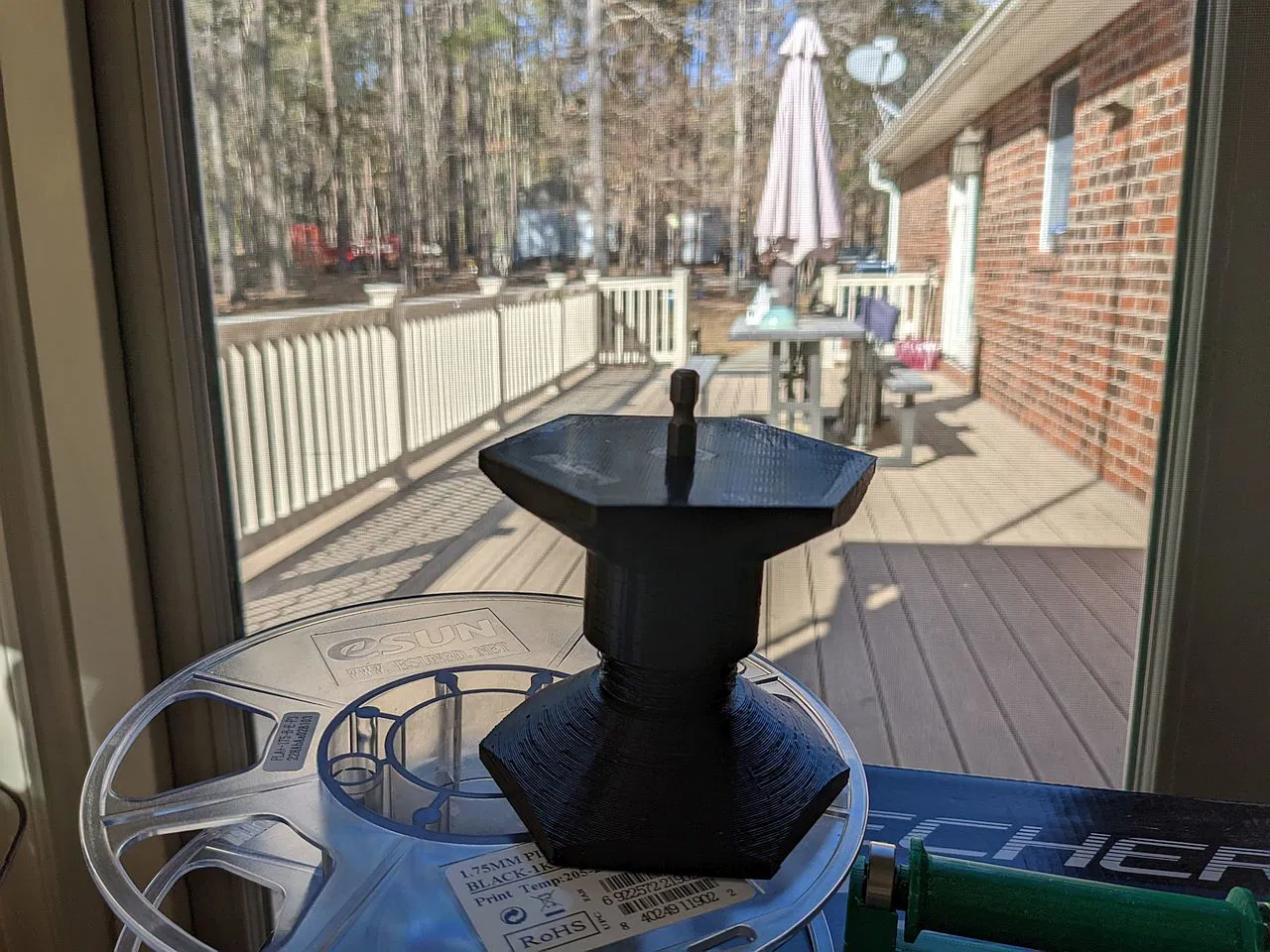

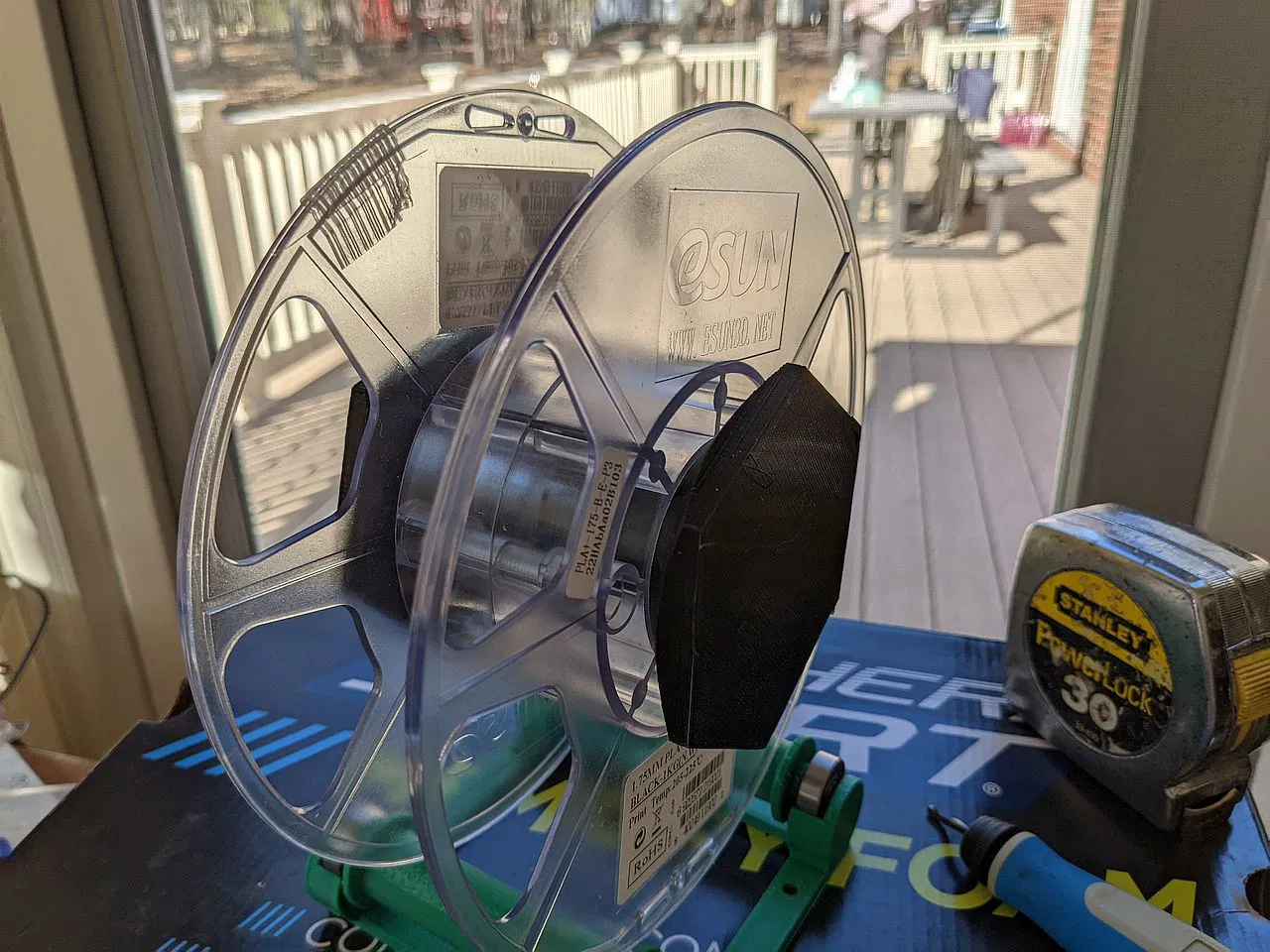

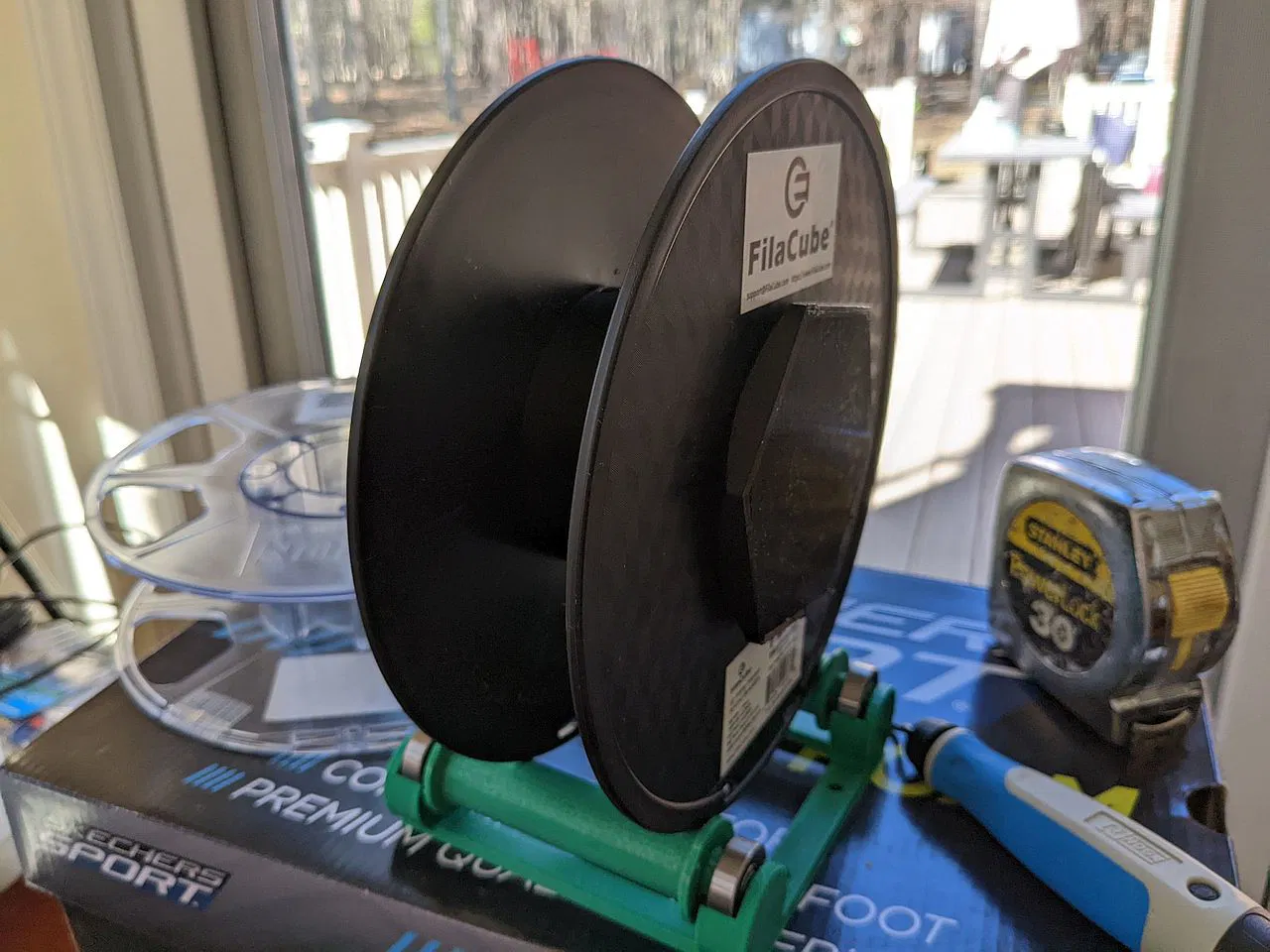

Các hình ảnh cho thấy bộ phận giữ cuộn dây được siết chặt trên cuộn dây eSun (lỗ 51mm) và cuộn dây Filacube (lỗ 75mm).

Bộ phận giữ cuộn dây được hiển thị được in ở độ cao lớp 0.3mm. Độ cao lớp thấp hơn sẽ cải thiện vẻ ngoài của ren. Khi in, chỉ cần một chút làm việc với ren để nó hoạt động trơn tru. Xử lý việc xỏ ren ban đầu như thể bạn đang taro ren một lỗ, một chút vào, một chút ra, sau đó vào xa hơn một chút.

Ghi chú:
Xác định khu vực xung quanh rãnh lục giác để có lớp độn dày (như 99%). Tôi đã sử dụng cài đặt thay đổi chu kỳ của công cụ chặn hỗ trợ Cura cho chức năng chồng lấp để xác định một cột 20mm x 20mm có độn 99% được đặt ở giữa rãnh lục giác.
