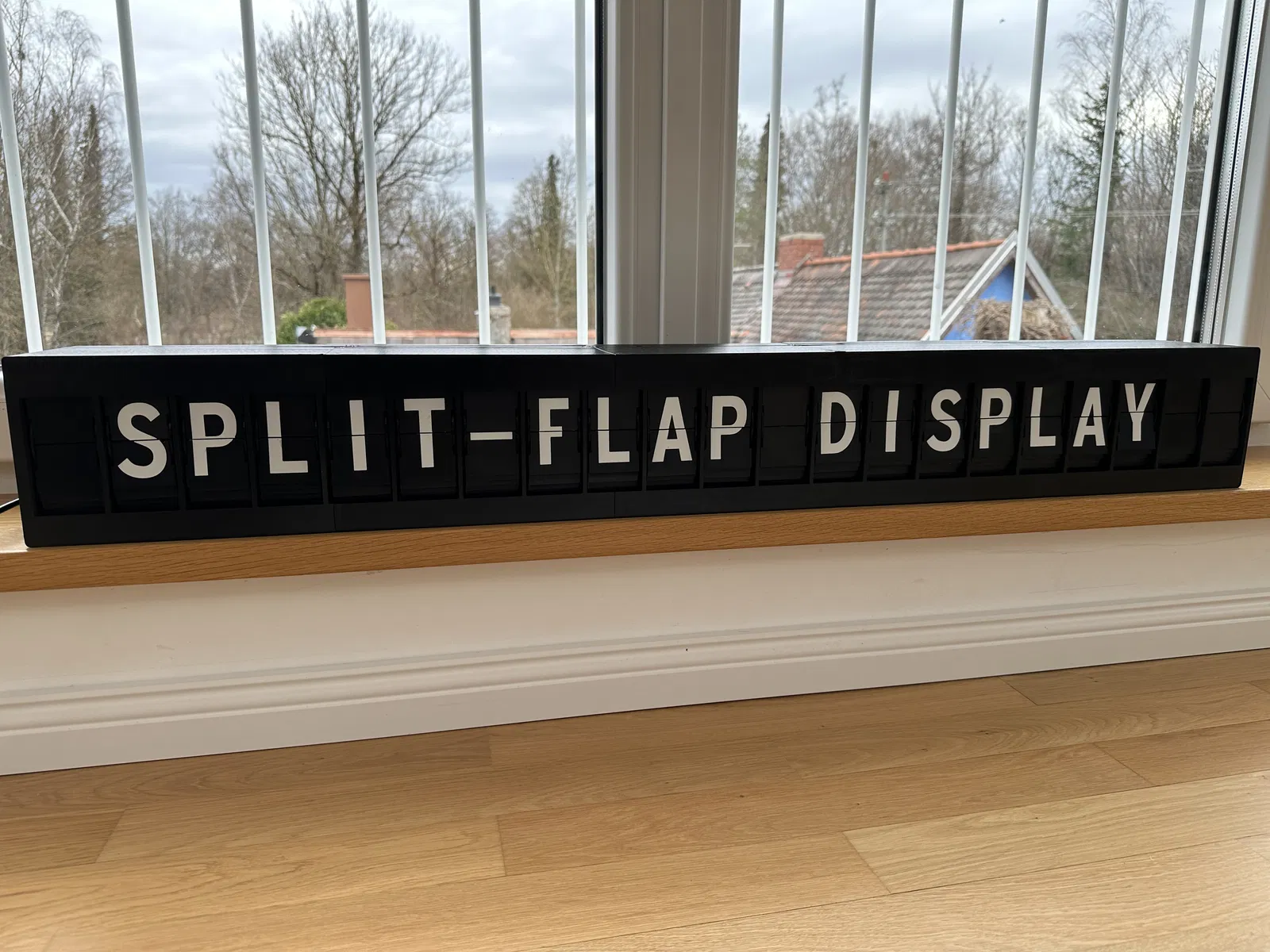

Màn Hình Split-Flap (21 Ký Tự)

Nhớ xem bản gốc của @DavidKingsman trước và đọc hết hướng dẫn cách ráp nhé.

Bản remix này chỉ sửa đổi phần MiddleFrame, Front- và BackCover để hỗ trợ 21 ký tự.

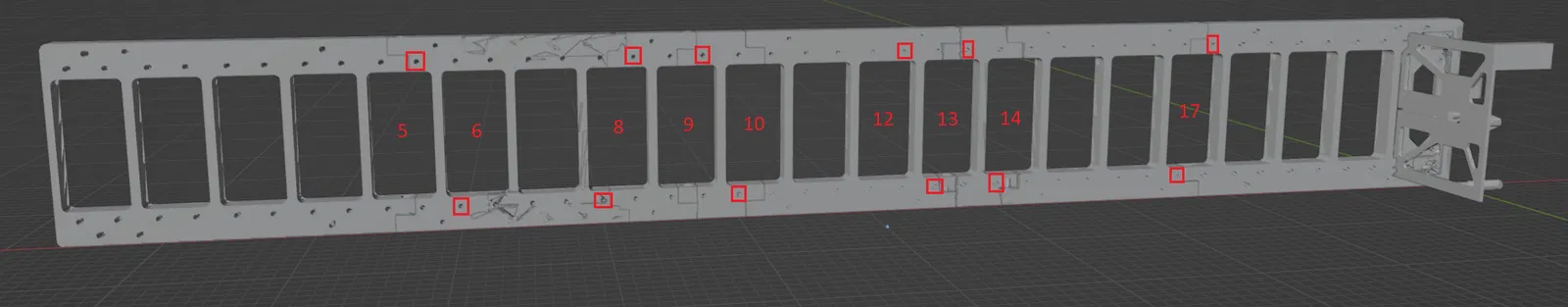

Tôi đã lấy các mảnh Covers và Frame và chỉnh sửa theo nhu cầu của mình. Các mảnh FrontCover và MiddleFrame được lắp ráp theo cách tương tự như bản gốc. Các phần B+C+D+X của BackCover sẽ sử dụng một vài đai ốc từ UnitFrames như hình.

Vậy nên, chỉ cần cho đai ốc M3 vào UnitFrame, nhưng đừng dùng nó để siết chặt UnitFrame với MiddleFrame. Dùng bu lông M3x20mm để siết chặt BackCover(B/C/D/X) vào đai ốc của UnitFrame.

Nếu bạn làm bản lớn như vầy, hãy nghĩ đến việc thêm các đường cấp nguồn phụ. Với 21 ký tự chạy cùng lúc, bộ này tiêu thụ khoảng 55 Watt. Mức này vượt quá 3A tiêu chuẩn của JST-XH. Một đường cấp nguồn cho mỗi 10 ký tự là đủ.

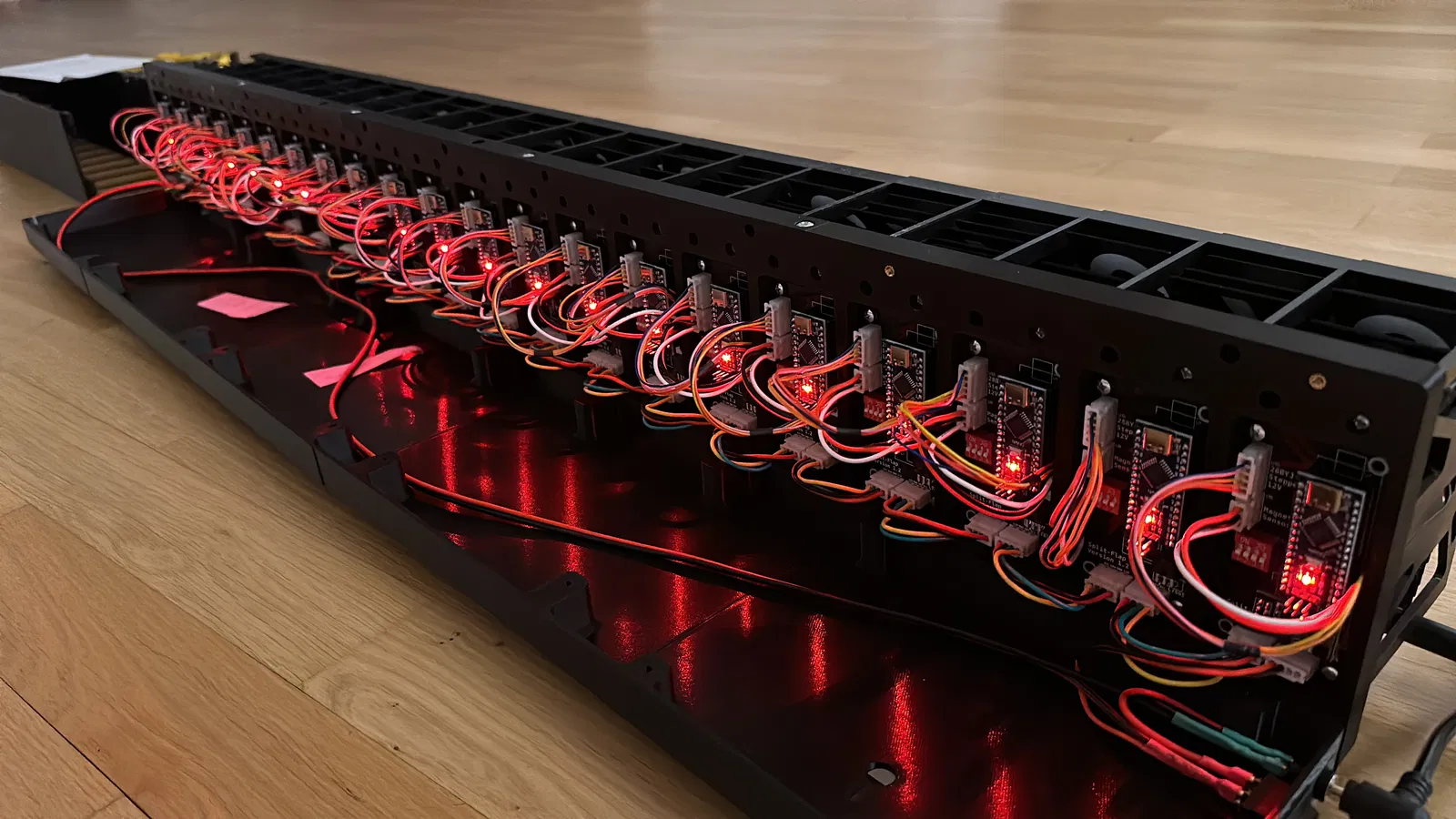

Bạn cần tự chỉnh sửa địa chỉ của từng Nano sau ký tự thứ 16 (và bạn cũng có thể chỉnh sửa cho các ký tự từ 1-16). Không cần dùng DIP switch.

Sử dụng các bộ nối dài giữa các phần B-C: A-B-X-C-D-E Bất kỳ số lượng bộ nối dài nào cũng có thể thực hiện được.

Tôi đã bỏ đi phần kết nối đuôi cá của BackCover để dễ dàng tiếp cận các Nano.

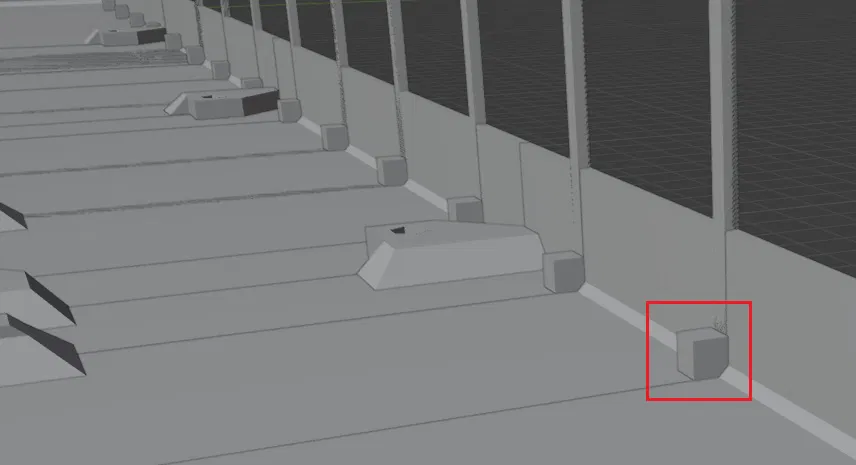

Tôi đã thêm các khối hỗ trợ nhỏ vào các mảnh FrontCover để UnitFrame có thể đặt lên đó.

Có lẽ nên bỏ qua các lỗ treo tường - 21 ký tự nặng khoảng >6kg.

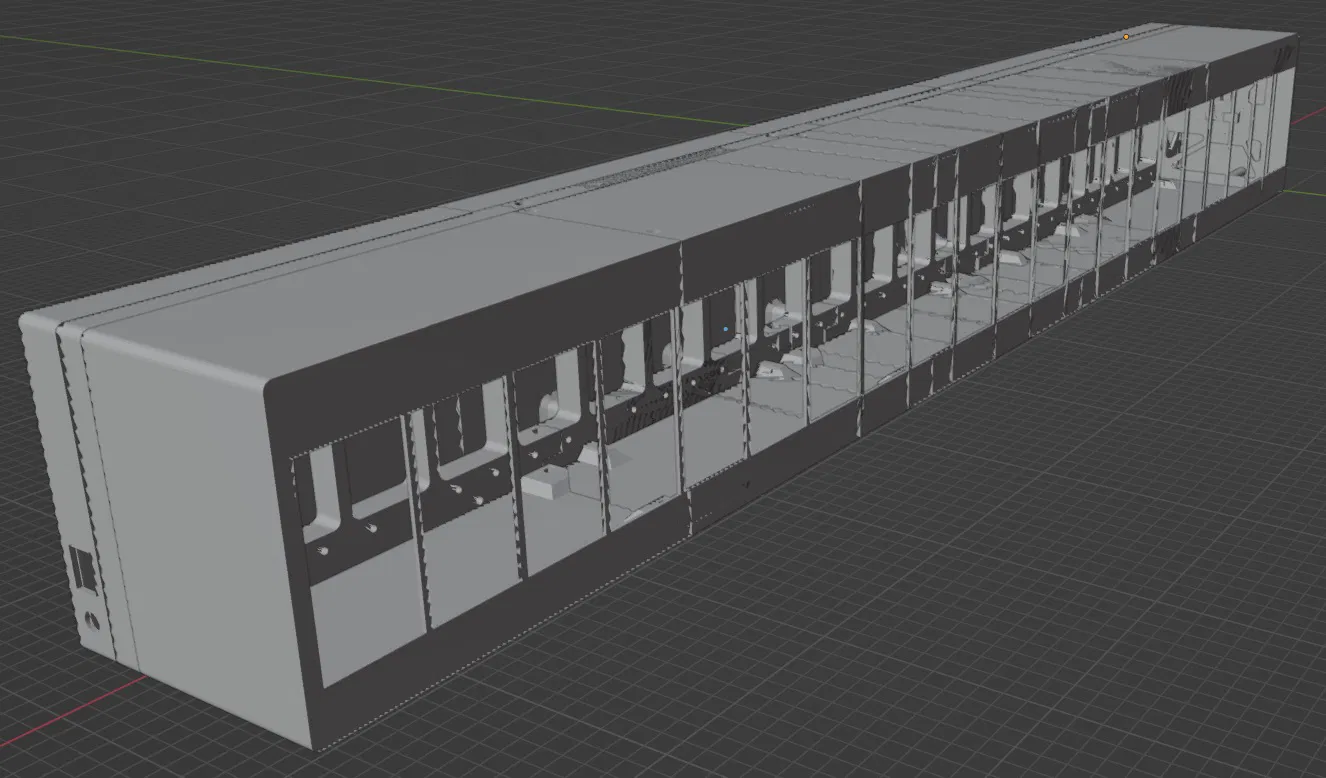

Xem file Blender để biết chi tiết về bản dựng này. Lưu ý: Tôi không phải chuyên gia Blender, nhưng nó đã hoạt động tốt với tôi - bạn cứ tự nhiên cải thiện file Blender nhé.
