Vỏ Cảm Biến Nhiệt Độ & Độ Ẩm Xiaomi cho Hệ Thống AMS & Máy in Bambu Lab

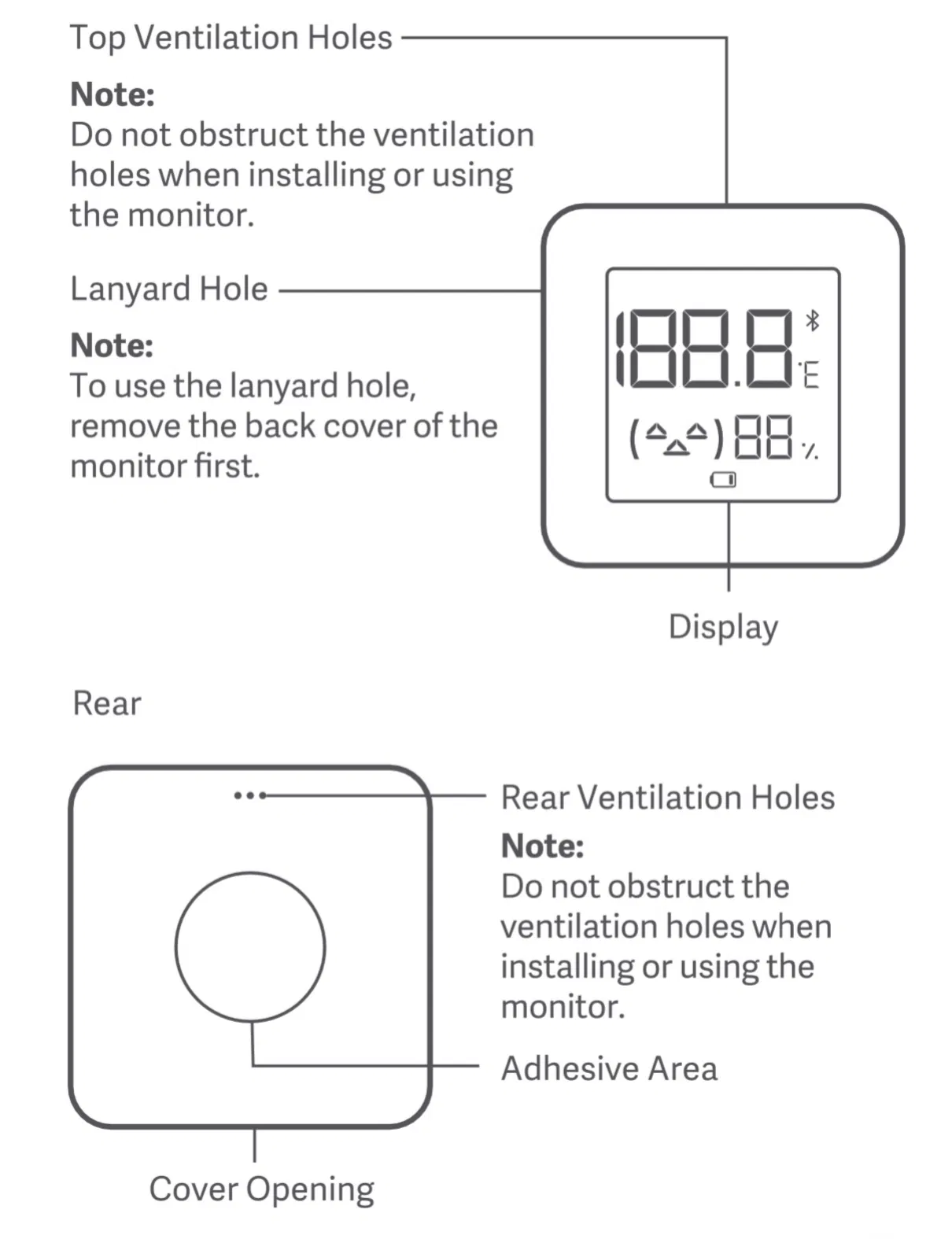

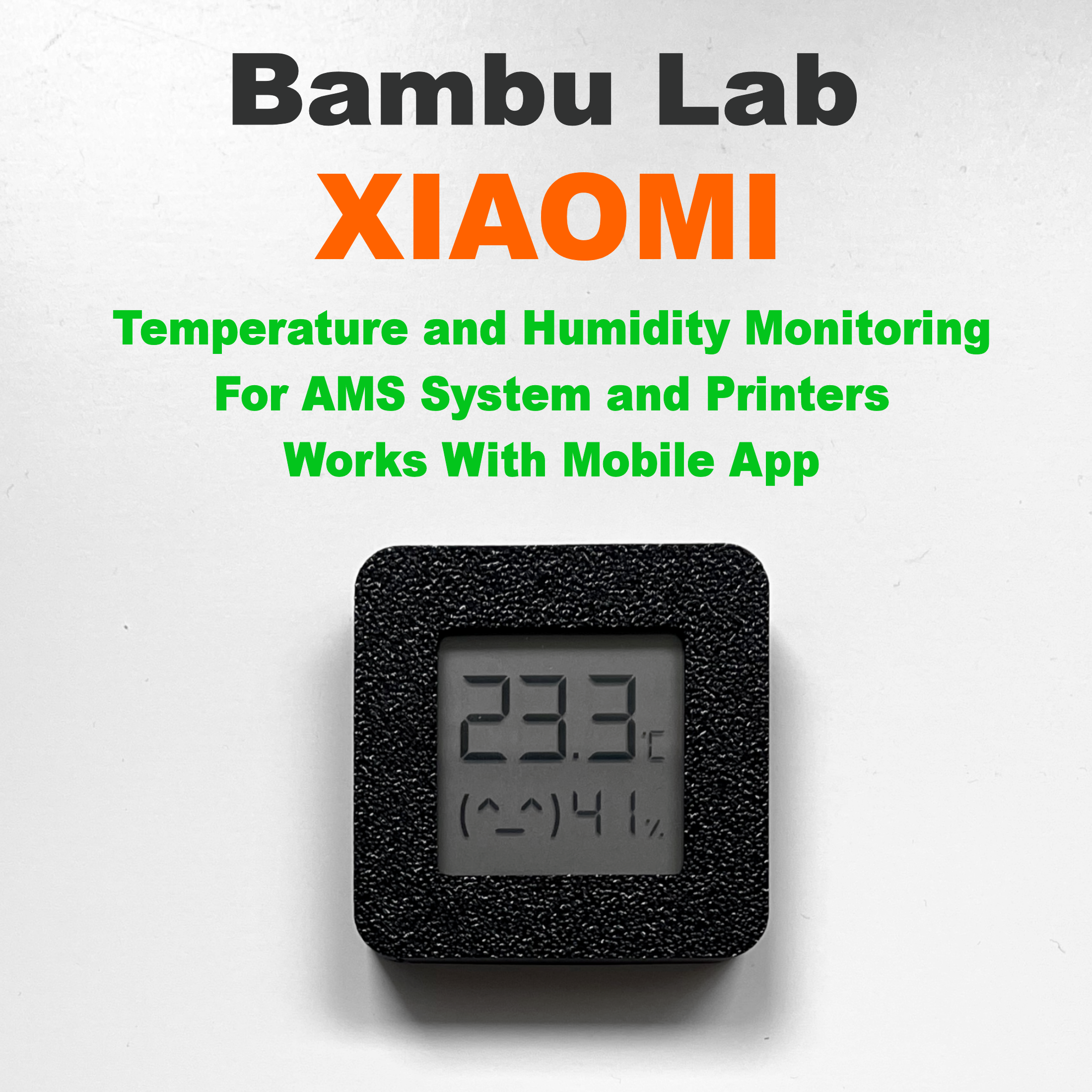

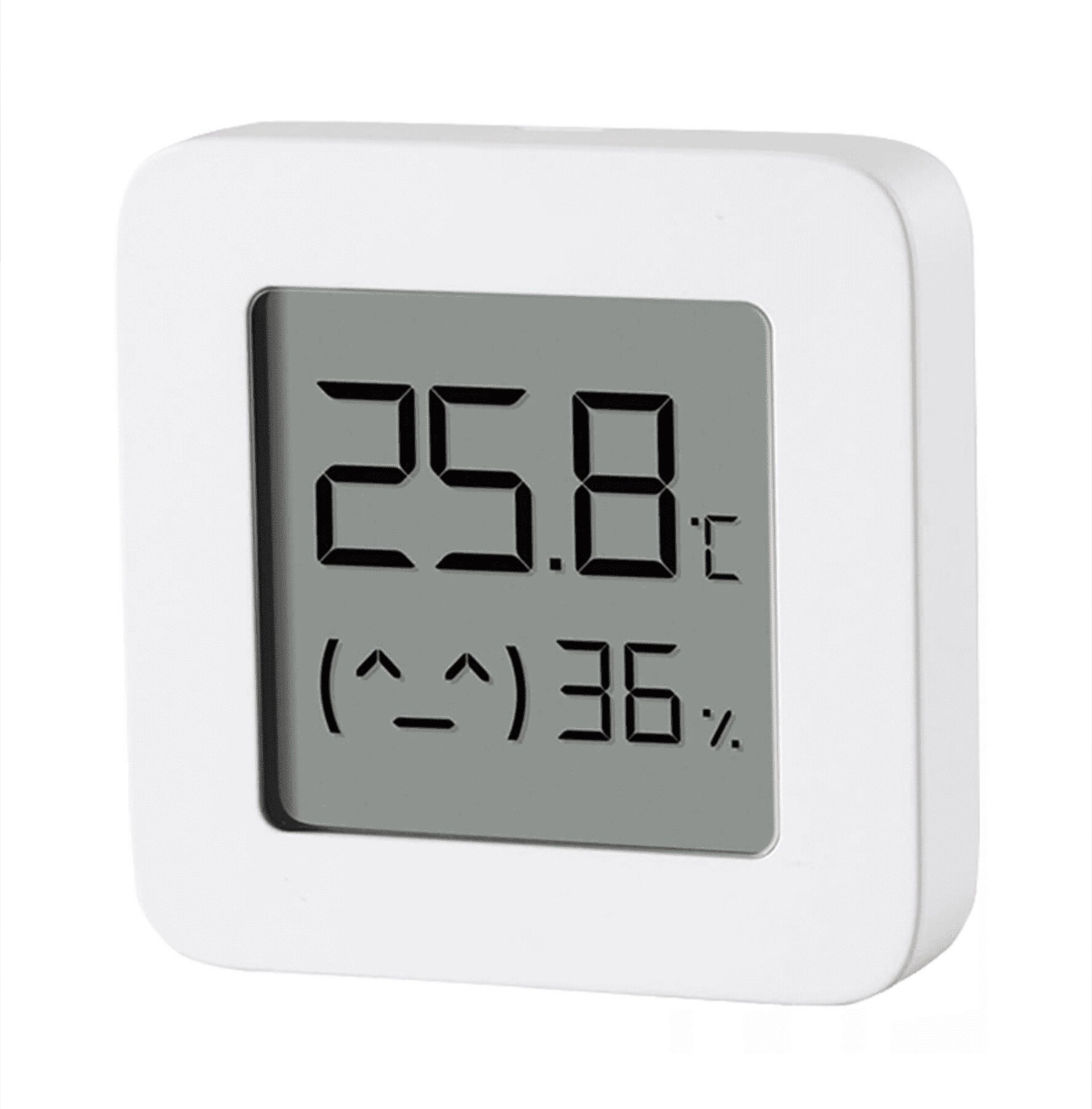

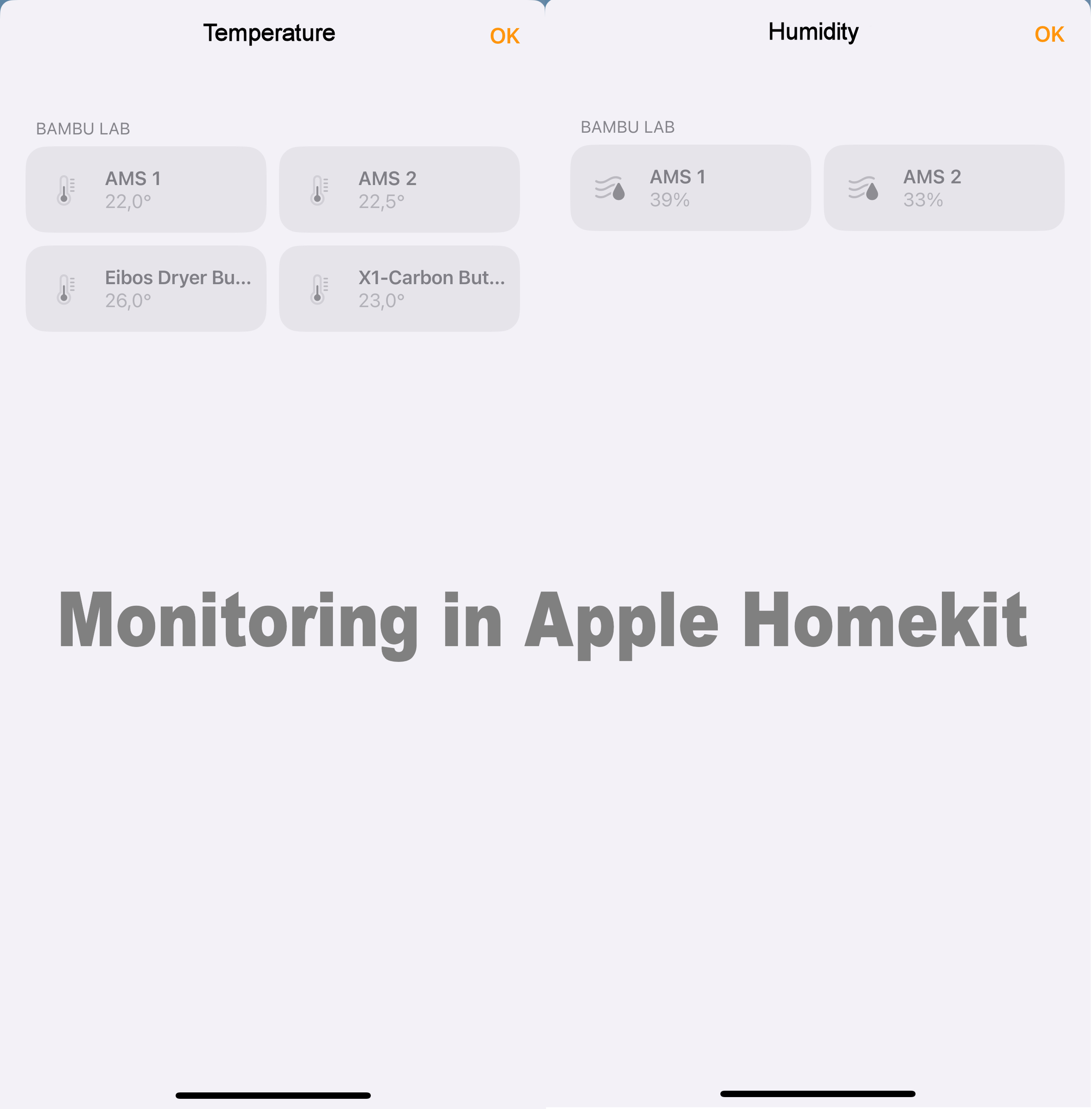

Xin chào mọi người Mình đã thiết kế cái vỏ cho cảm biến nhiệt độ và độ ẩm Xiaomi mà mình đang dùng trong Hệ thống AMS. Bản gốc chỉ có màu trắng thôi. Mình không thích nó quá lộ liễu sau khi lắp vì màu trắng. Vì vậy, cái vỏ thiết kế này cho phép mình đổi sang màu đen. Cảm biến Xiaomi là một lựa chọn tuyệt vời để theo dõi nhiệt độ và độ ẩm vì nó có kết nối bluetooth và chỉ tốn khoảng 6 euro. Hoạt động với Ứng dụng Di động. Nếu bạn muốn theo dõi nhiệt độ và độ ẩm qua cảm biến này khi vắng nhà, bạn cần có cổng kết nối Xiaomi - Aqara hoặc kết nối trực tiếp với Home Assistant hoặc Homebridge. Mình đã đưa các cảm biến của mình qua Homebridge lên Homekit. Khi hoàn thành dự án, hãy chia sẻ ảnh và bình luận nhé. Cảm ơn và chúc bạn một ngày tốt lành. Đừng ngần ngại tải về và in phiên bản vỏ khác cho cảm biến nhiệt độ và độ ẩm Xiaomi từ link bên dưới: https://www.f3d.vn/3d-model/135496-de-cam-bien-xiaomi-nhiet-do-do-am-lywsd03mmc Cập nhật 24.04.2023 : * Mình chia sẻ phiên bản vỏ thứ hai cho cảm biến Xiaomi có lỗ phía trên. Phiên bản này được thiết kế để gắn cảm biến Xiaomi lên tường hoặc bề mặt khác bằng mặt sau. Trong phiên bản gắn này, lỗ đo phía sau bị chặn. Cần một lỗ để đọc nhiệt độ và độ ẩm chính xác, trong trường hợp này sẽ là lỗ phía trên.

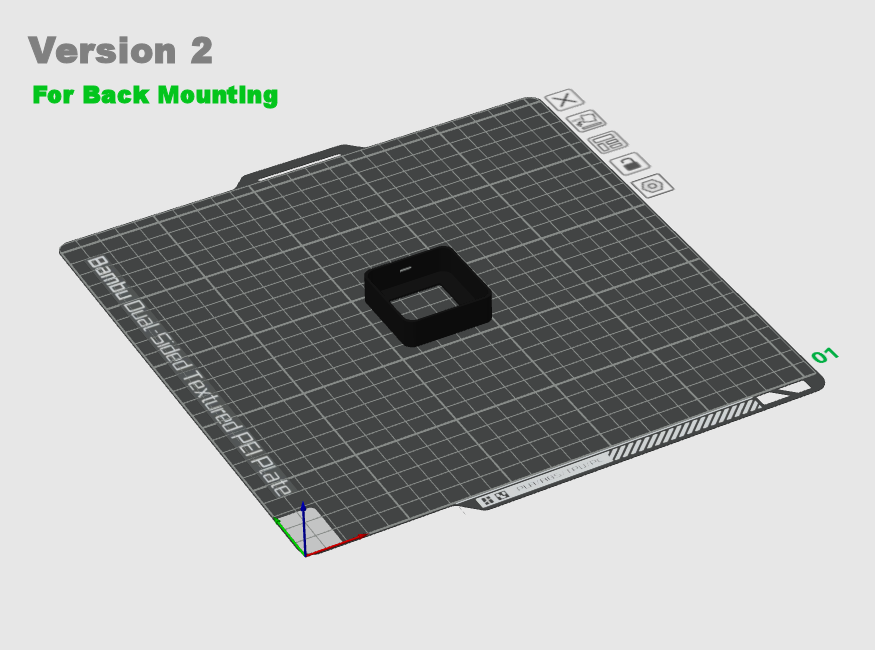

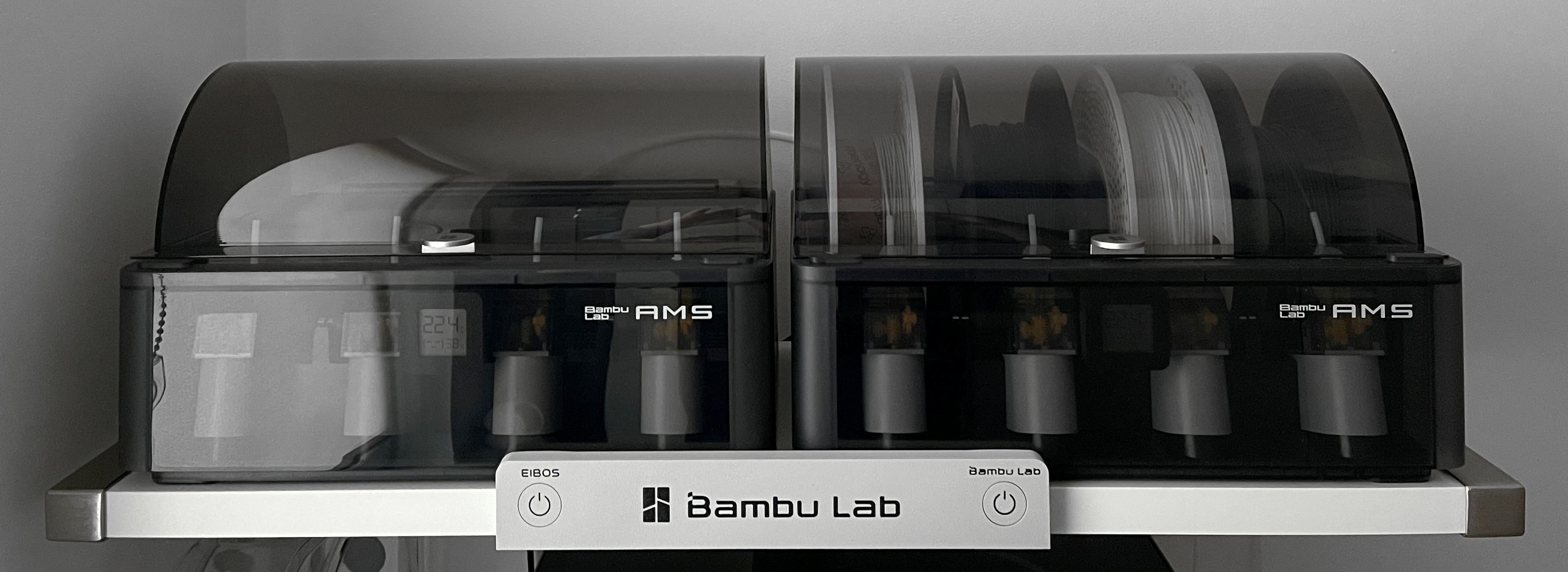

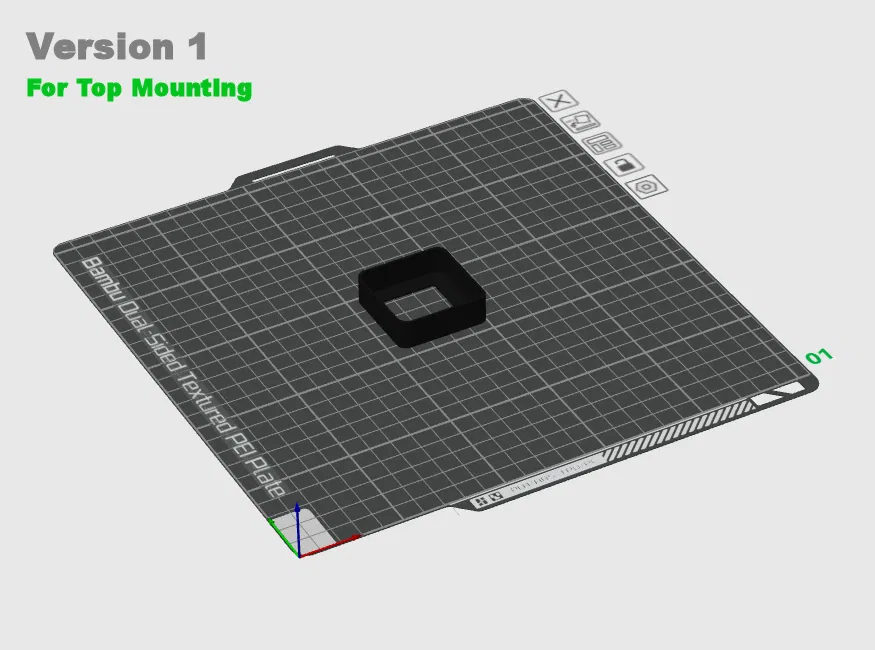

• Mình chia sẻ file mô hình để thử nghiệm kích thước chính xác QUAN TRỌNG - ĐỌC: Mình đã thử nghiệm dự án trên sợi PLA từ các thương hiệu như Polymaker, FormFutura, Bambu Lab, Fiberlogy, Spectrum và Eryone. Mỗi lần kích thước sau khi in đều hoàn hảo cho cảm biến Xiaomi. Nếu bạn quyết định in vỏ bằng vật liệu khác, hãy chú ý đến độ co ngót và cài đặt của máy in. Bạn luôn có thể làm cho nó lớn hơn một chút và nếu nó quá lỏng, chỉ cần dùng một tờ giấy để tạo miếng đệm hai bên. Tải về một file để thử in kích thước. Phiên bản 1 Được thiết kế để gắn bằng băng dính hai mặt gắn trên đỉnh cảm biến. Như hình cho Hệ thống AMS. Phiên bản 2 Được thiết kế để gắn bằng băng dính hai mặt gắn ở mặt sau của cảm biến Cách in?: * Chất liệu: Bất kỳ (Mình đã thử với PLA)
• Chiều cao lớp: 0.2mm
• Ruột (Infill): 20%
• Vòng tường (Wall Loops): 2
• Lớp trên (Top Shell Layers): 3
• Lớp dưới (Bottom Shell Layers): 3
• Hỗ trợ (Support): Không
• Brim: Không
