Voron Trident Ball-and-Magnet Z Mounts

!!! CẢNH BÁO !!!

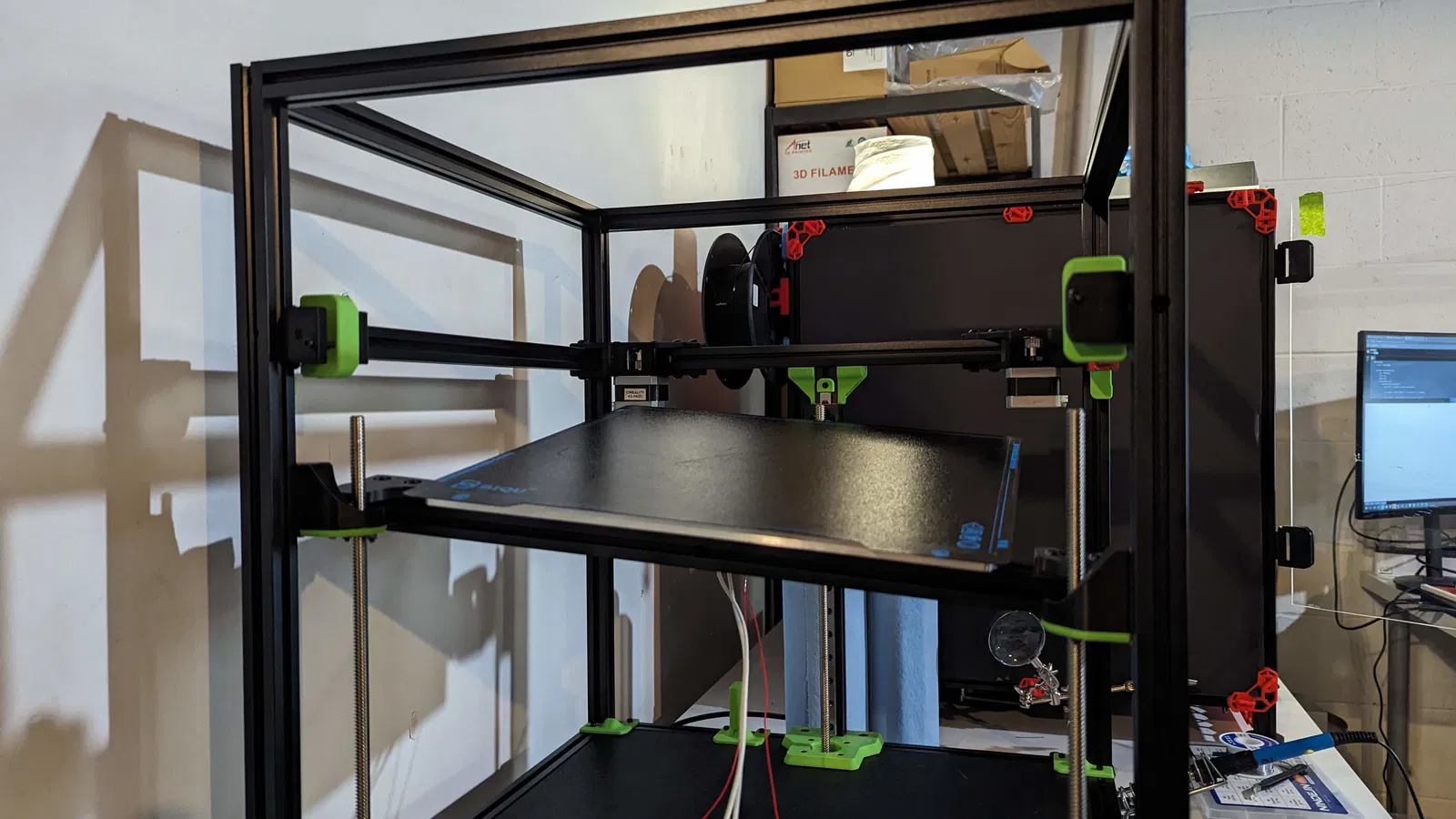

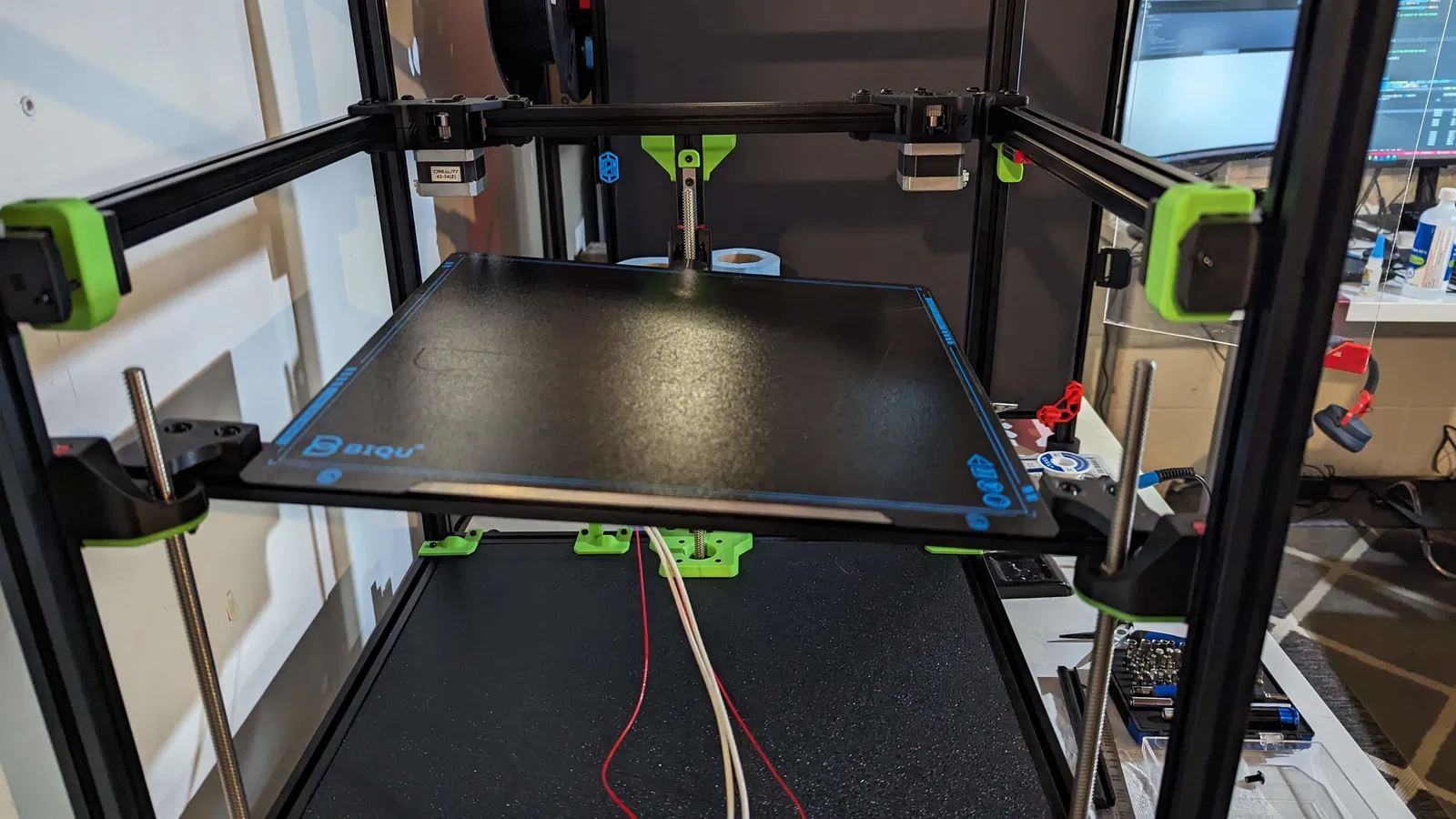

Với bản mod này, khay in sẽ không còn được gắn vật lý vào máy in nữa! Nếu bạn có ý định nghiêng hoặc di chuyển máy in, hãy biết rằng khay in SẼ RƠI RA!!! May mắn thay, thiết kế của Trident cho phép chúng ta ngắt kết nối tất cả dây điện. Điều này, kết hợp với bản mod này, cho phép chúng ta tháo khay in hoàn toàn khỏi máy in vì bất kỳ lý do bảo trì nào bạn có thể có. (Ví dụ: Việc lắp đặt hệ thống lọc Nevermore Duo cực kỳ dễ dàng vì tôi không phải làm việc ngược để gắn mọi thứ bên dưới khay in)

Tổng quan

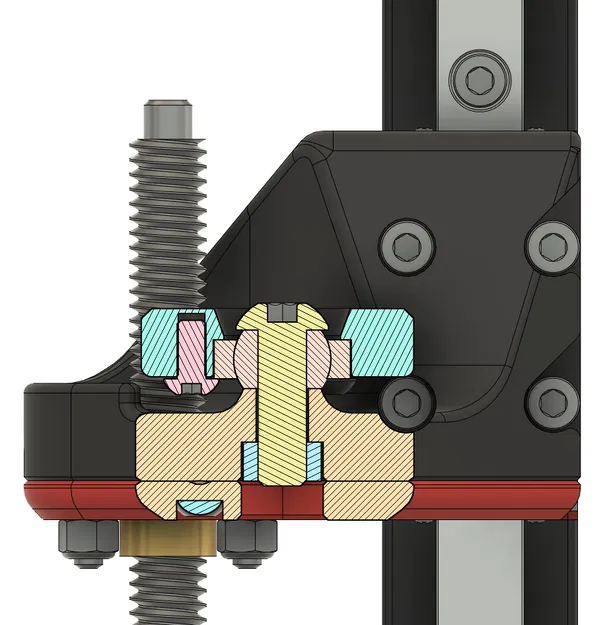

Bản mod này là một giải pháp thay thế cho việc sử dụng bạc đạn GE5C trên Voron Trident. Mặc dù chi phí của các bạc đạn này không quá đắt trong bức tranh lớn, tôi không muốn trả hơn 5 đô la CAD cho mỗi cái. Thay vào đó, tôi quyết định sử dụng các đầu bi thép ren M4 10mm thường dùng trong máy in Delta và một số nam châm đĩa nam châm chìm.

Bản mod này được lấy cảm hứng rất nhiều từ một video YouTube cho thấy cùng một sửa đổi cho một máy in khác: /3d-model/cap-do-ba-giuong-z-cho-may-in-kieu-khoi

Danh sách vật liệu

• 3 x nam châm đĩa nam châm chìm có đường kính 11.4mm và chiều cao 2.4mm với lỗ M4
• 3 x đầu bi thép ren M4 10mm
• 3 x vít M4x12mm SHCS cho các viên bi thép

Tập tin in

• 1 x z_bed_rear_12mmMagnet
• 1 x z_carriage_rear_3hole_4mmBall
• 1 x z_bed_left_12mmMagnet
• 1 x z_carriage_left_4mmBall
• 1 x z_bed_left_12mmMagnet đã được phản chiếu trên trục X!
• 1 x z_carriage_left_4mmBall đã được phản chiếu trên trục X!

Lắp đặt

Việc lắp đặt khá đơn giản:

1. Bắt đầu bằng cách in các bộ phận được liệt kê ở trên.

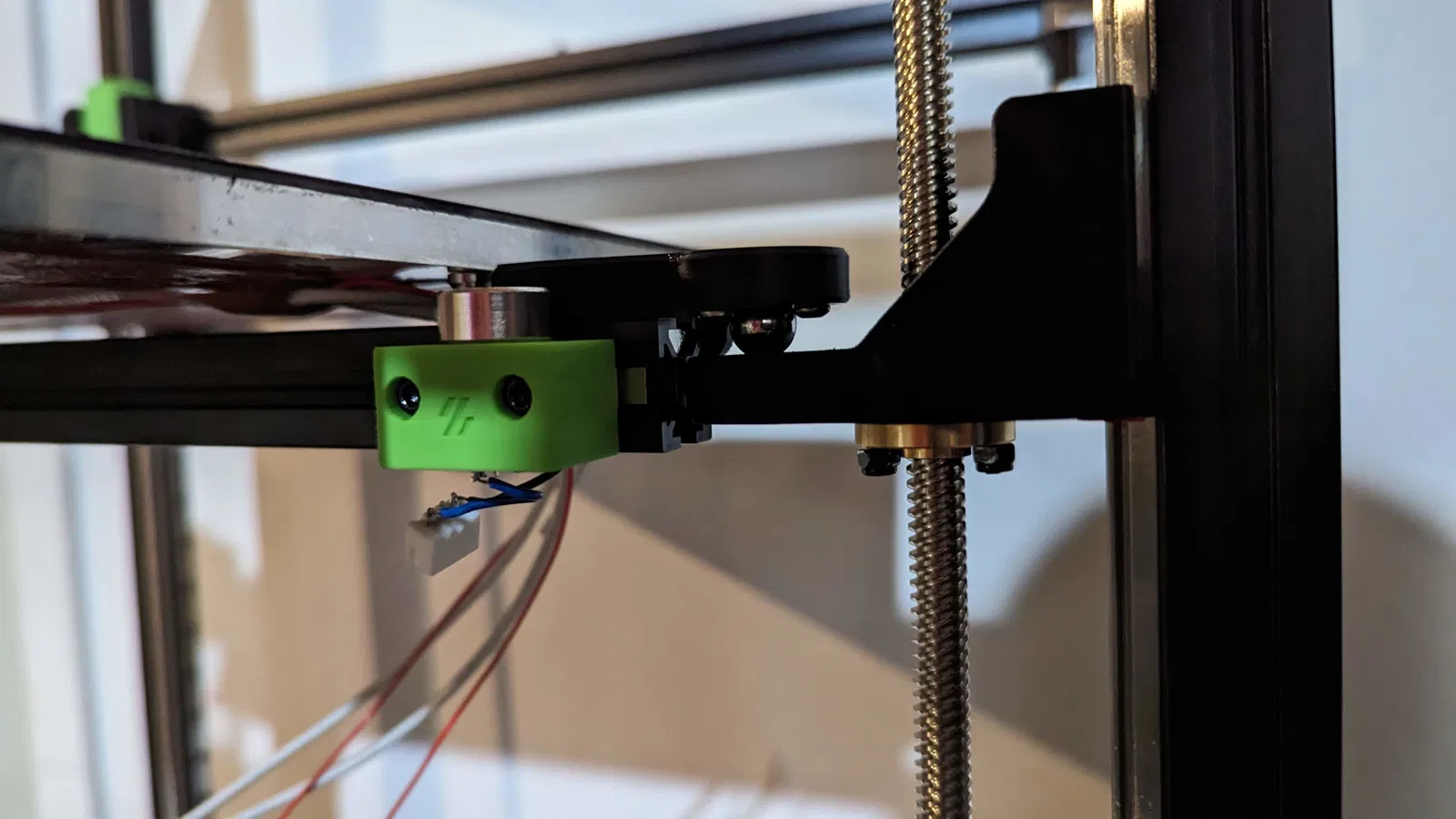

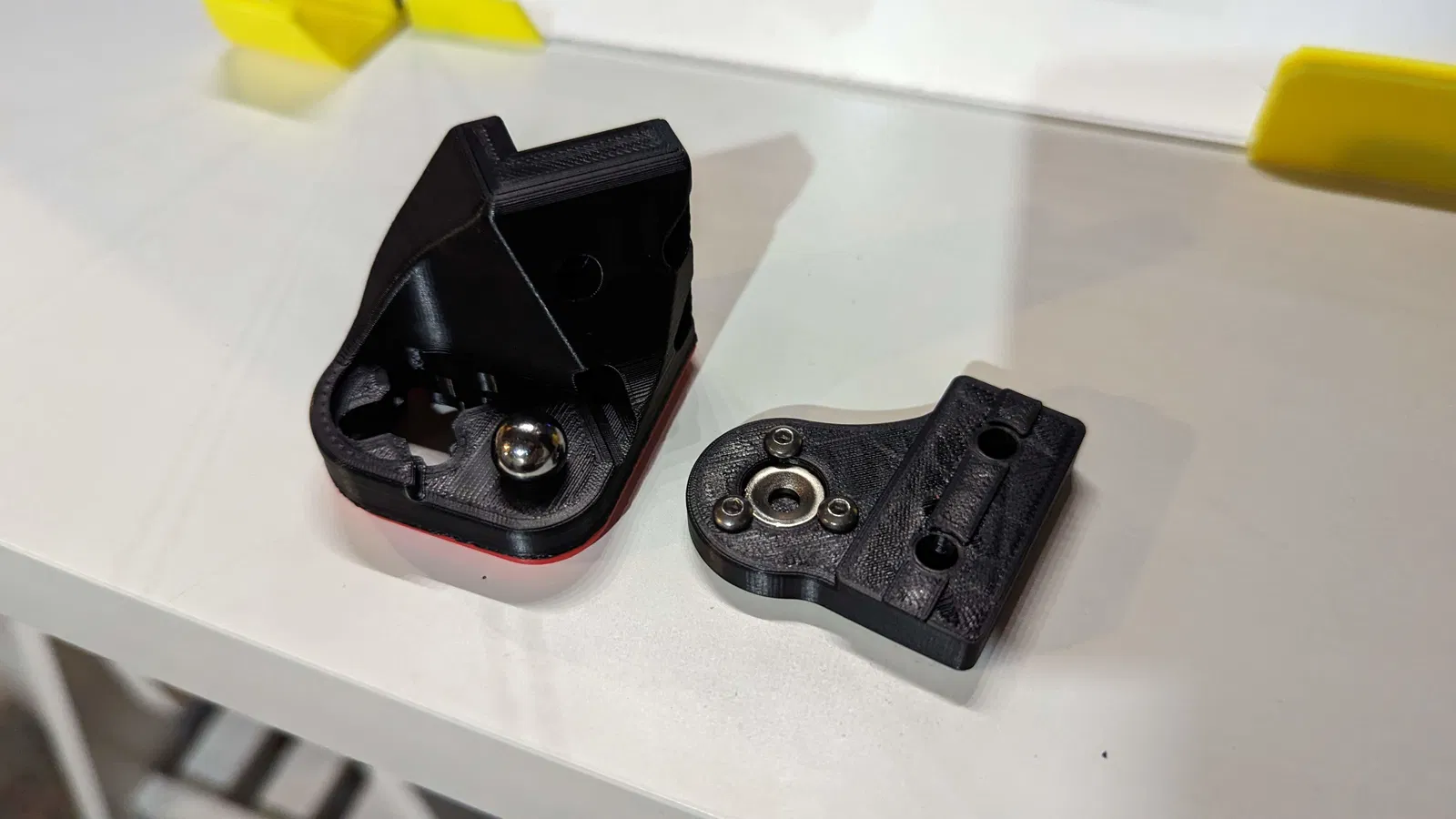

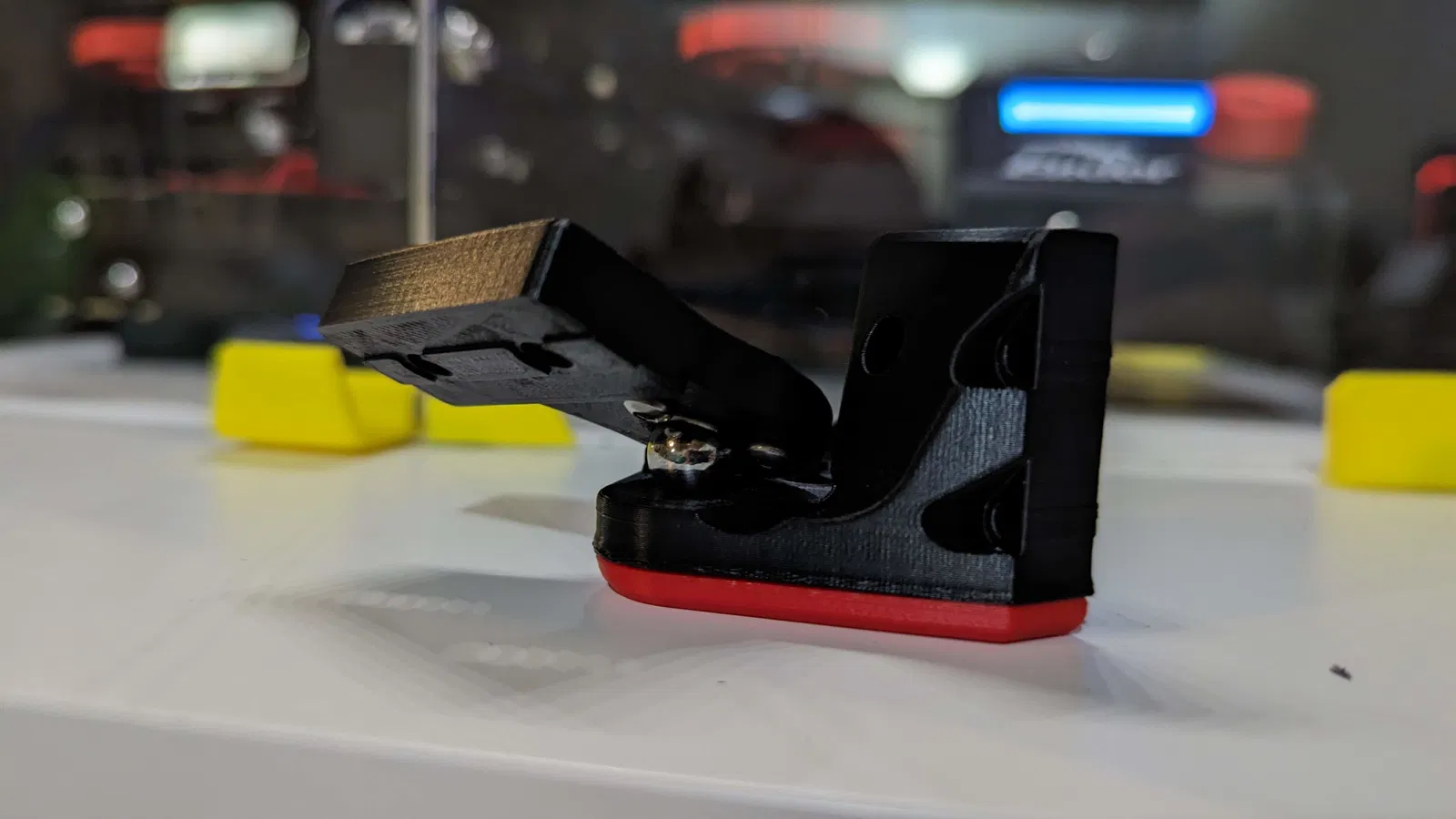

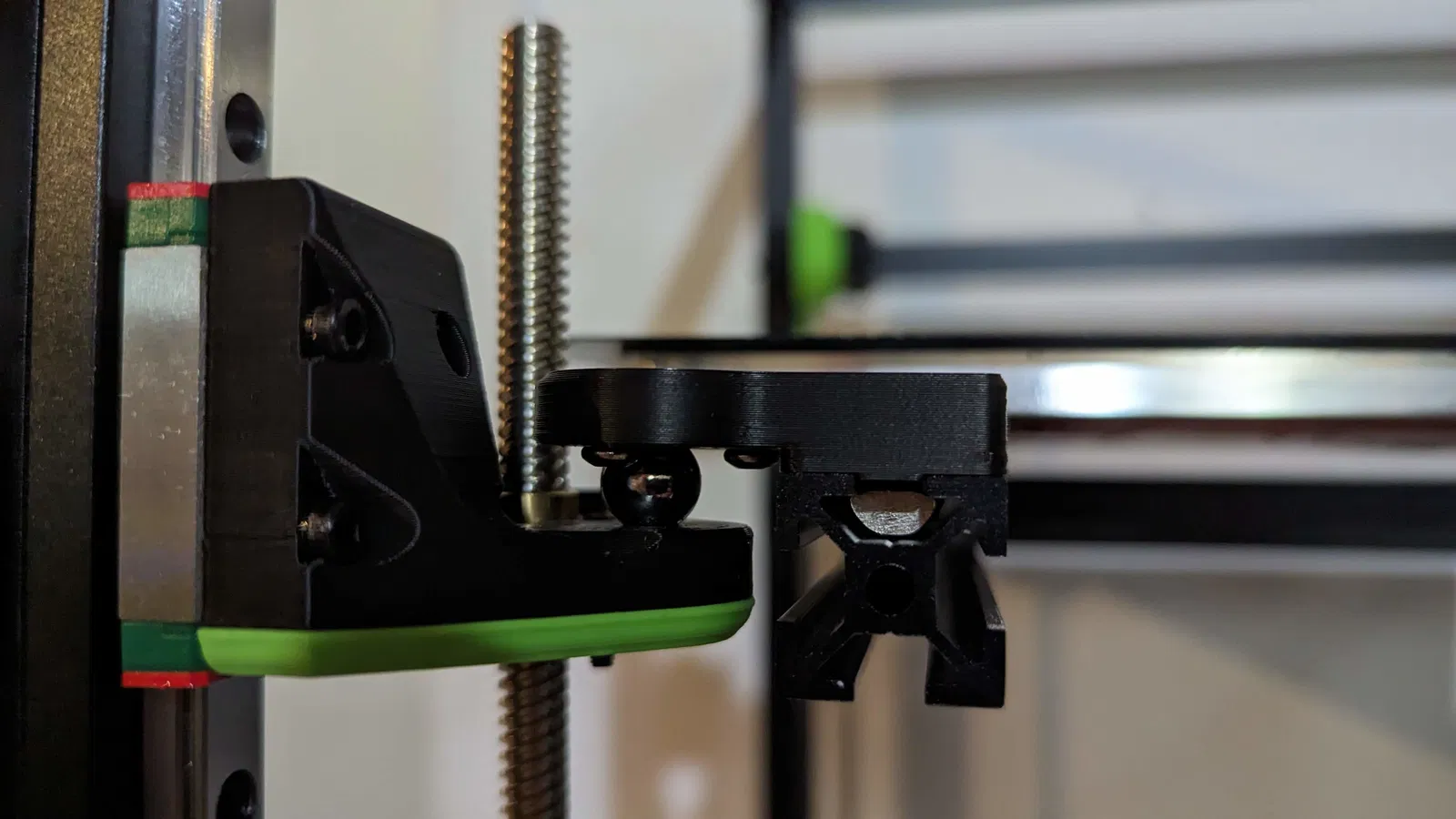

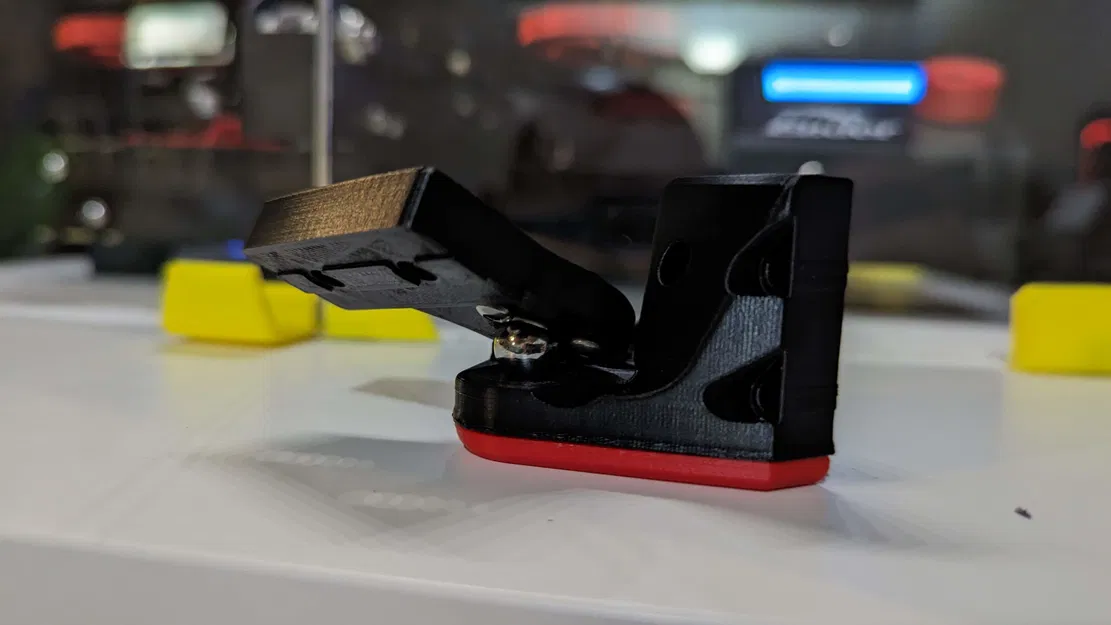

2. Khi hoàn thành, lắp 3 viên bi thép vào các trục xe bằng vít M4 12mm. (Tham khảo hình ảnh - các viên bi cần hướng lên trên "up")

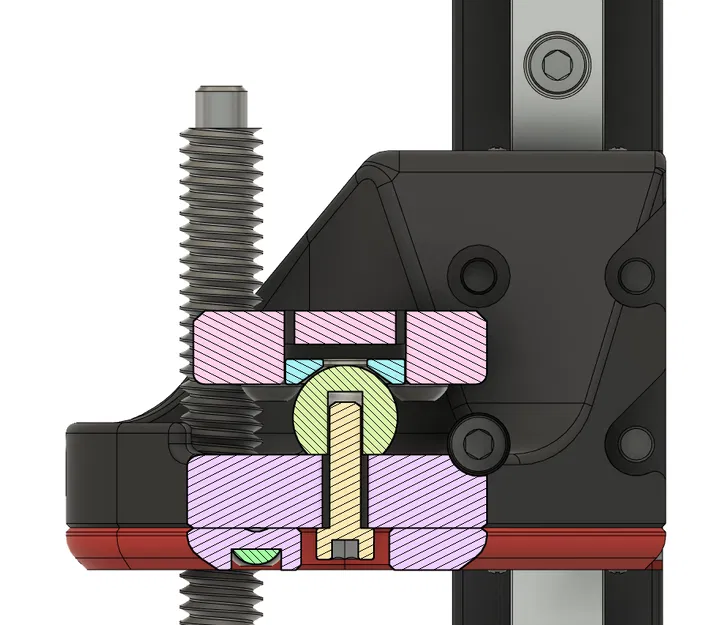

3. Cuối cùng, sử dụng vít M3x6mm BHCS tương tự như trong hướng dẫn, lắp nam châm vào vị trí lẽ ra là bạc đạn. Lưu ý rằng mặt nam châm chìm nên hướng xuống dưới "down".

Lưu ý

Vui lòng đọc kỹ và đọc lại cảnh báo ở trên. Tôi đã quên điều này và lần đầu tiên tôi lật máy in để làm việc trong khoang điện tử, khay in đã rơi xuống tấm đáy. Nó có thể tệ hơn nhiều!

Cập nhật

31-01-2024: Tôi đã thêm các tệp F3D và STEP theo yêu cầu của người khác và cũng thêm Trục Z phía sau 2 lỗ cho các chuỗi cáp khác.
