Ốp chụp quạt & đế gắn Slice Eng Copperhead

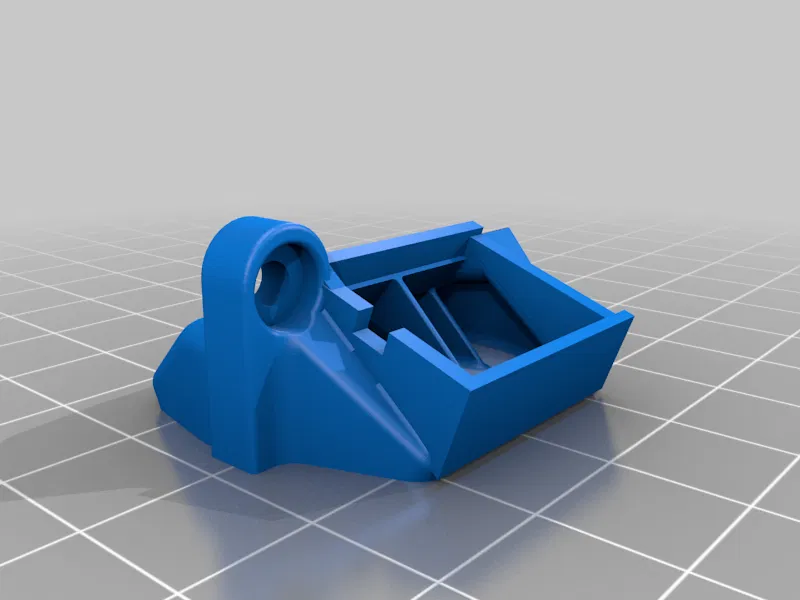

Tui mua cái Slice Engineering Copperhead cũng lâu rồi mà giờ mới gắn vô xài. Mà công nhận, phải có cái chụp quạt thổi tản nhiệt cho bộ phận nữa, mà tui tìm trên cái Tronxy X5S của tui không có cái nào ưng ý hết. Thôi thì kiếm đại một cái tui thấy tạm ổn để chế lại.

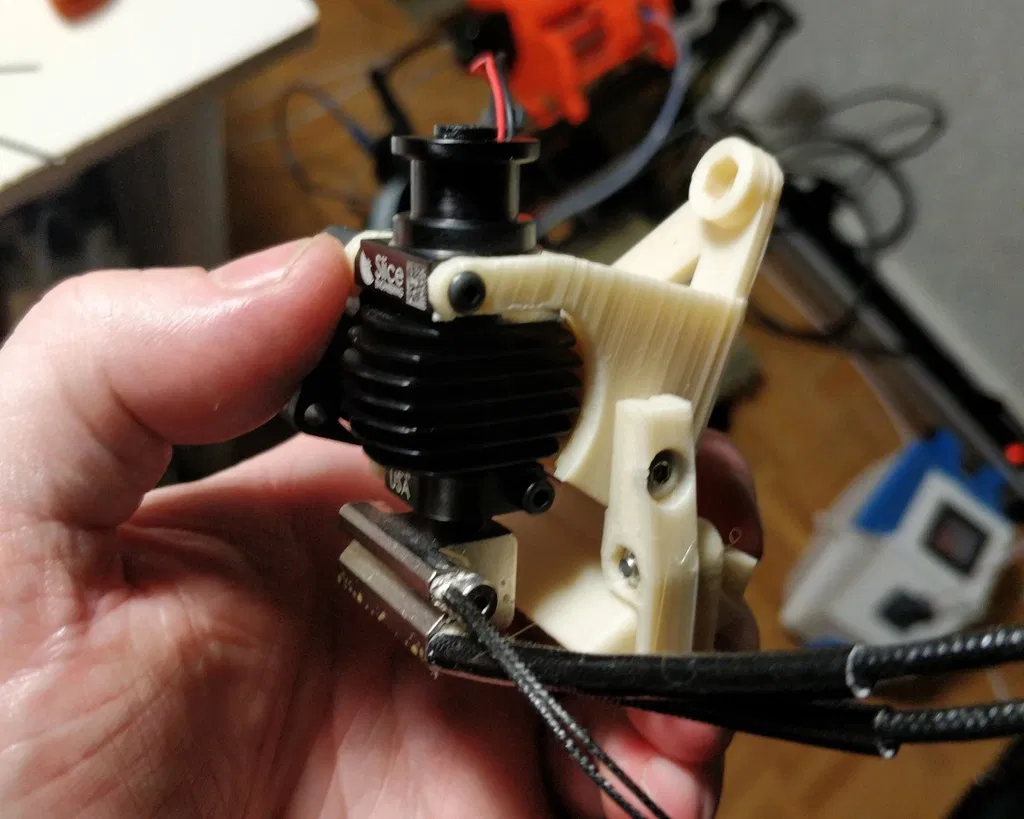

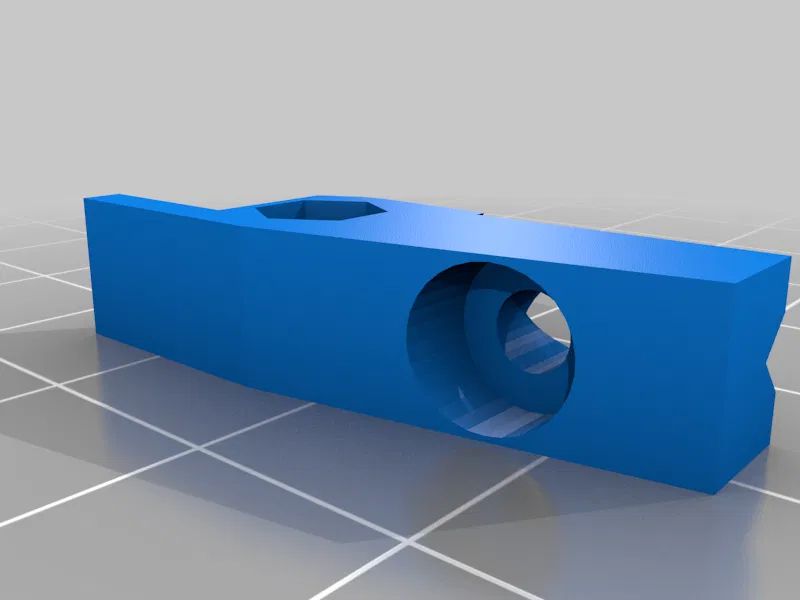

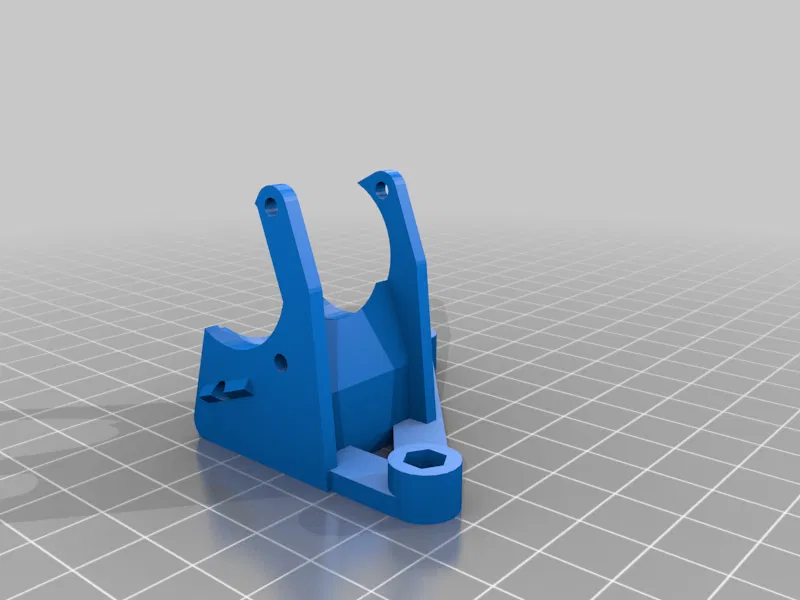

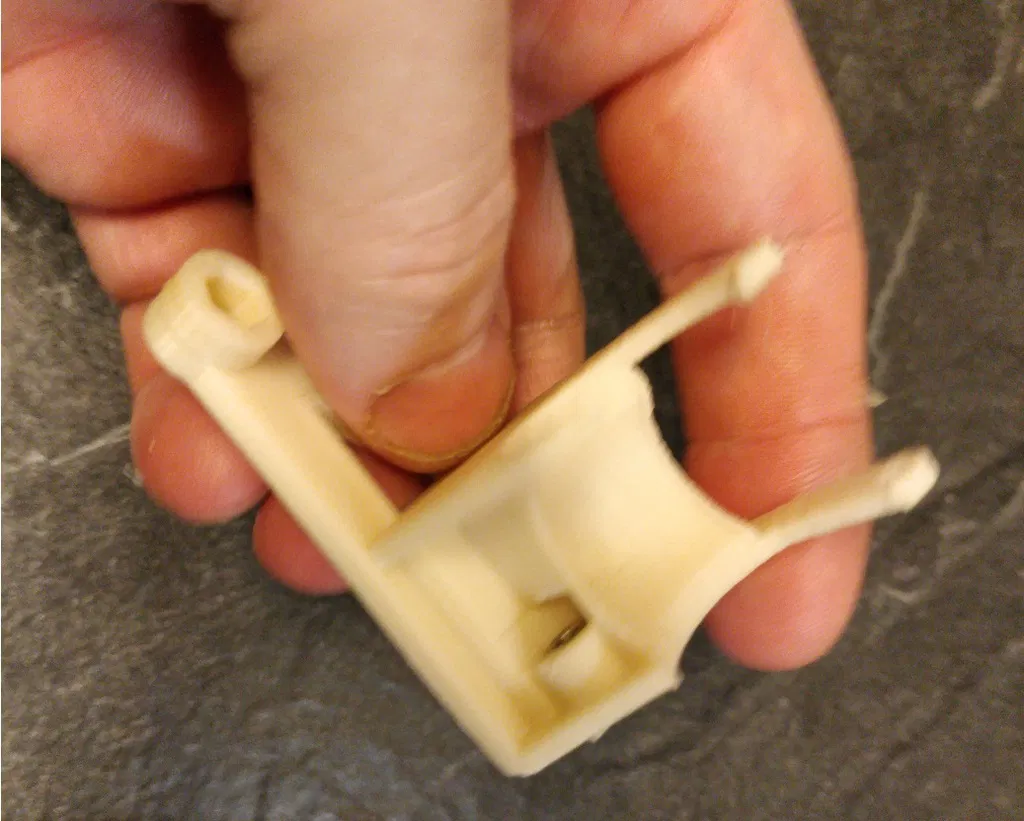

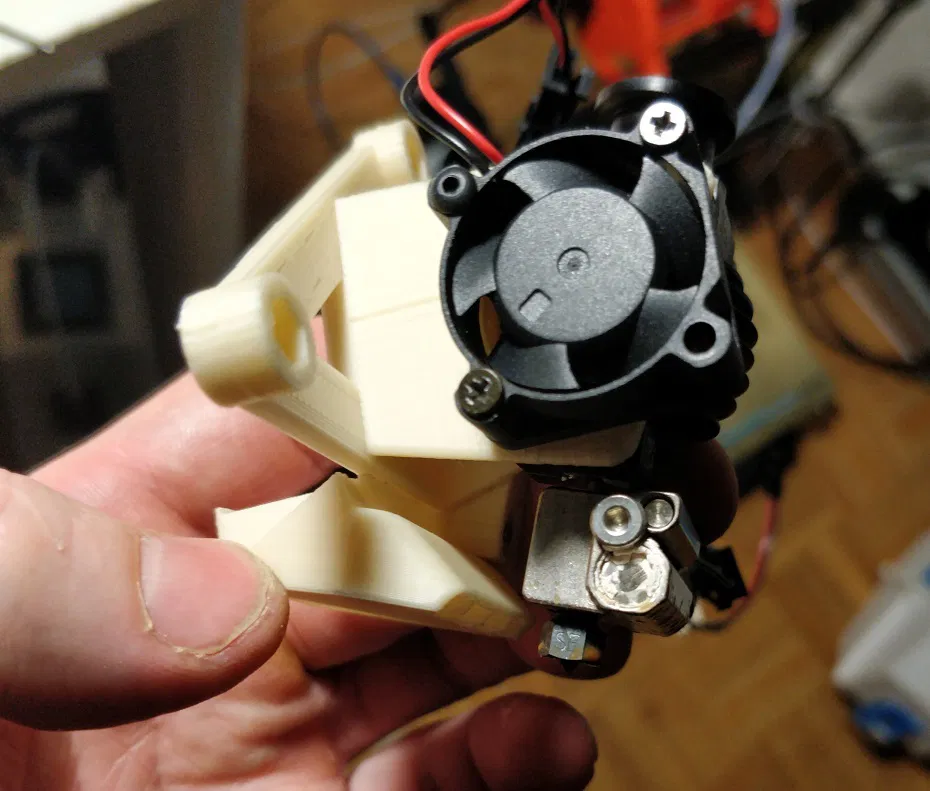

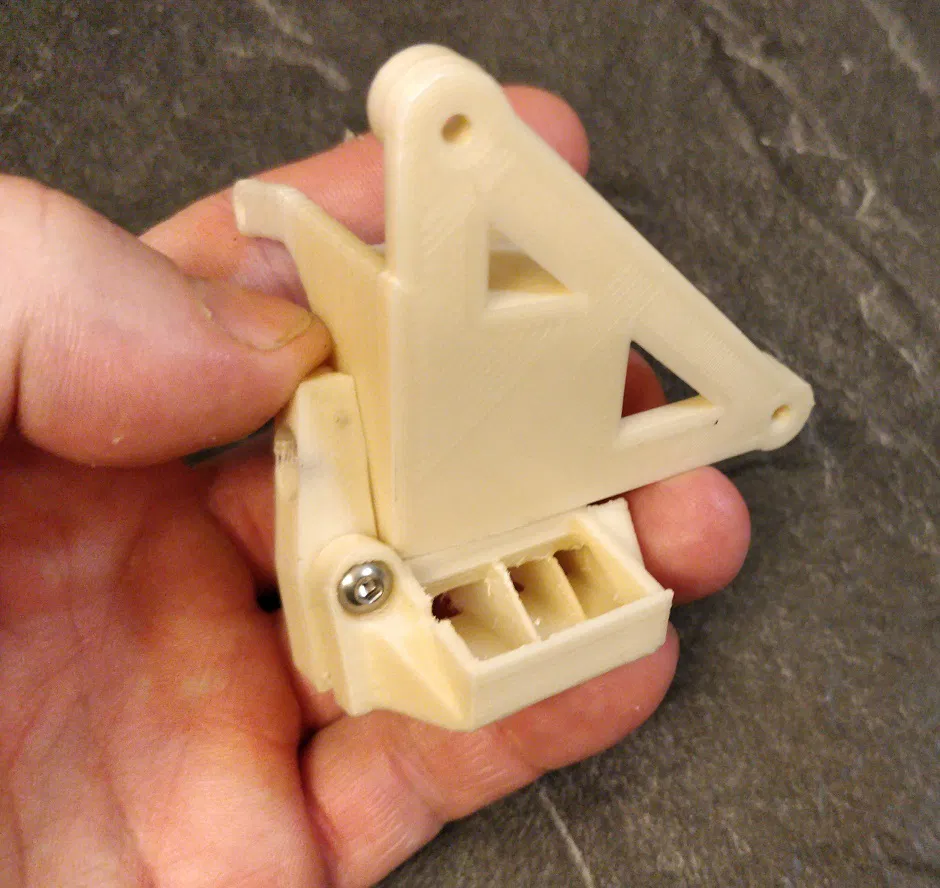

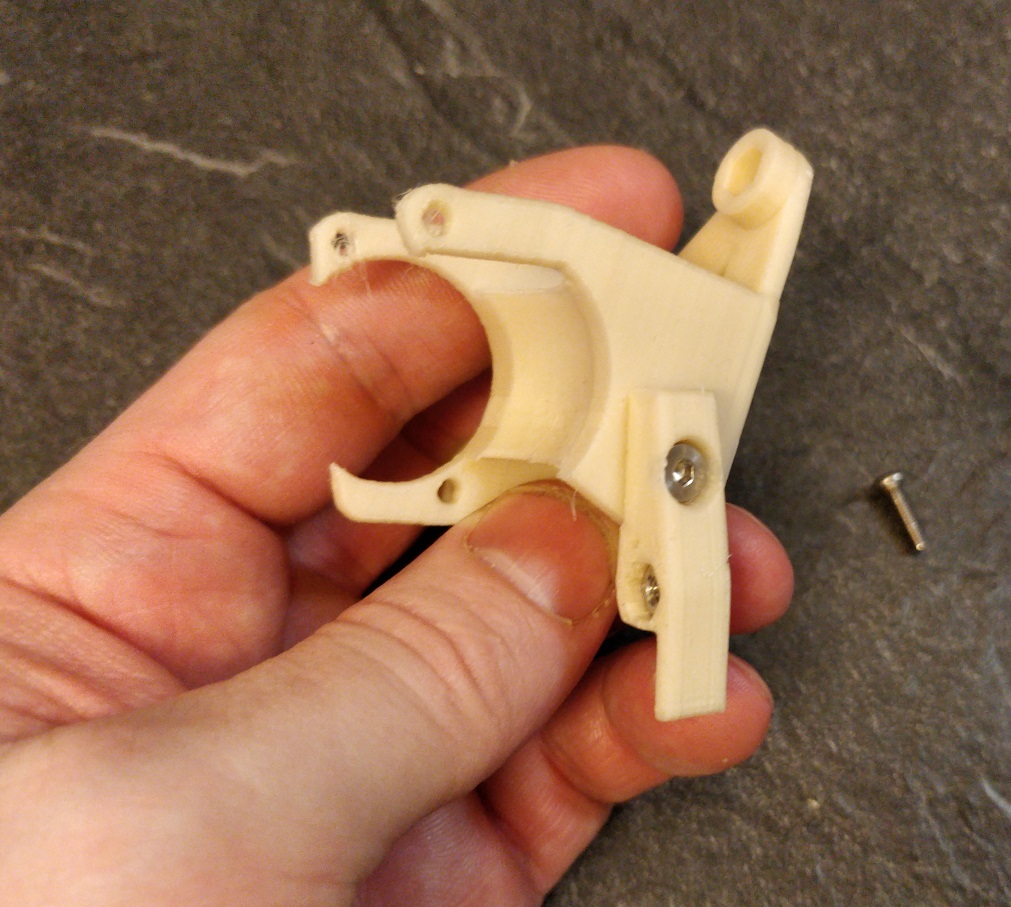

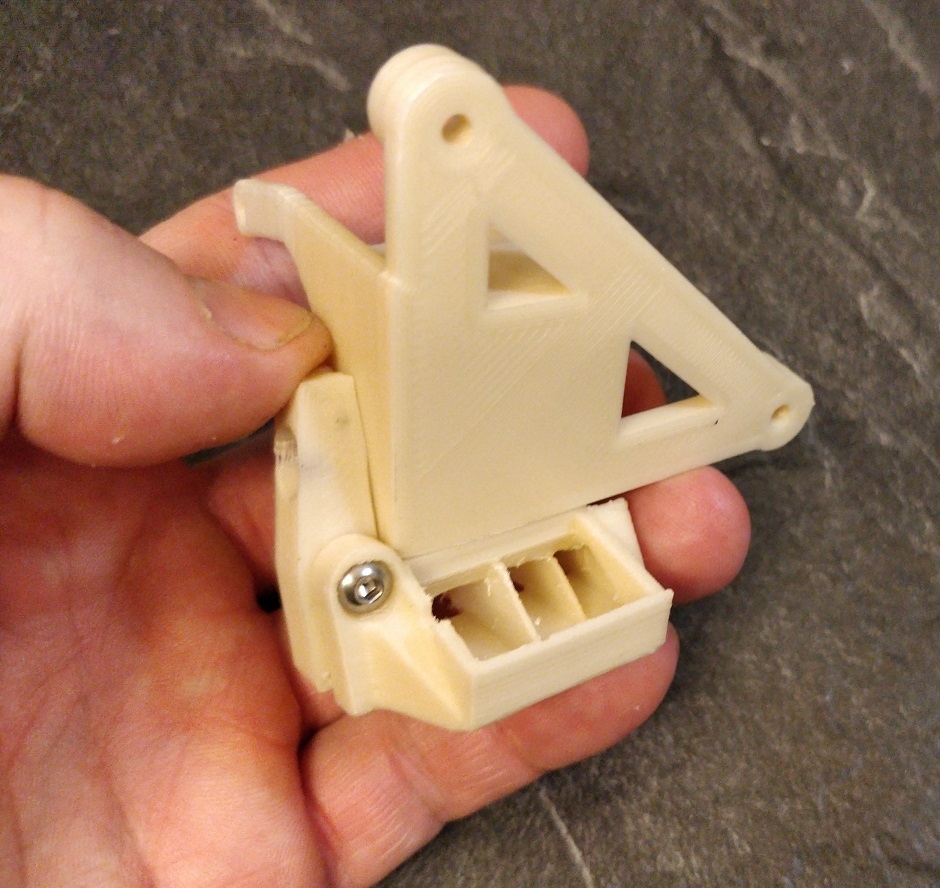

Nhưng mà, vì không có cái để gắn nó vô, nên tui tự thiết kế thêm một cái khung để gắn vô cái hotend, rồi gắn cái chụp quạt lên cái khung đó bằng ốc M3 nha.

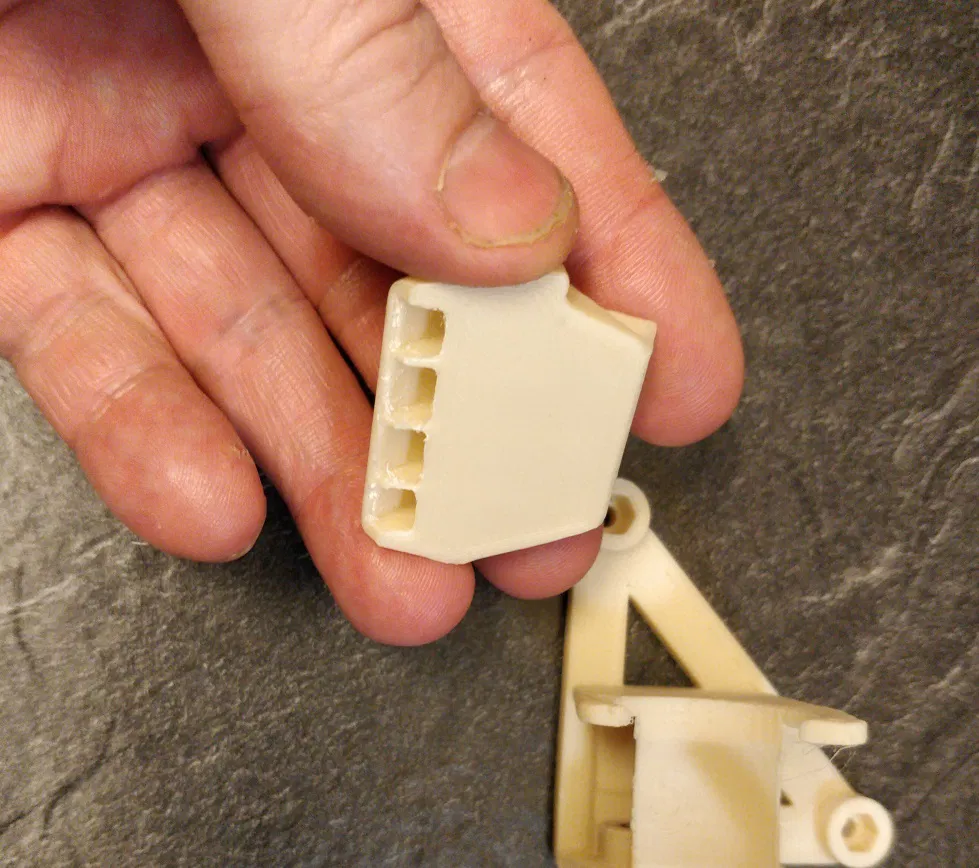

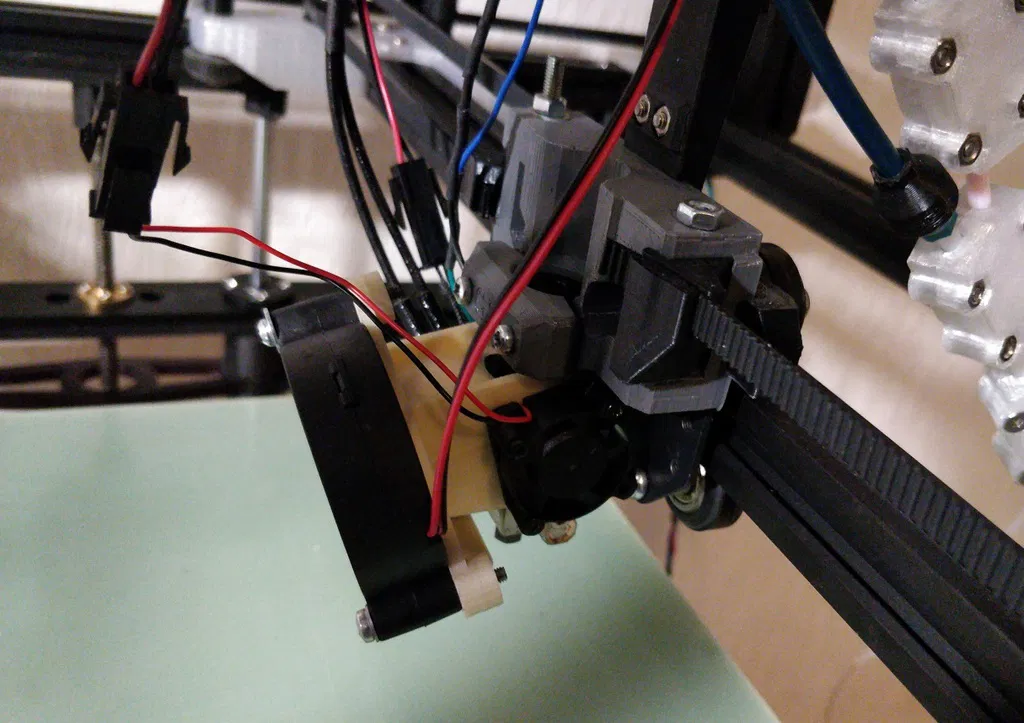

Tui có phải sửa lại cái chụp quạt zin chút xíu, tại cái góc quạt zin ban đầu nó sẽ đụng vô cái khung của Tronxy đó, nên tui đã chỉnh lại.

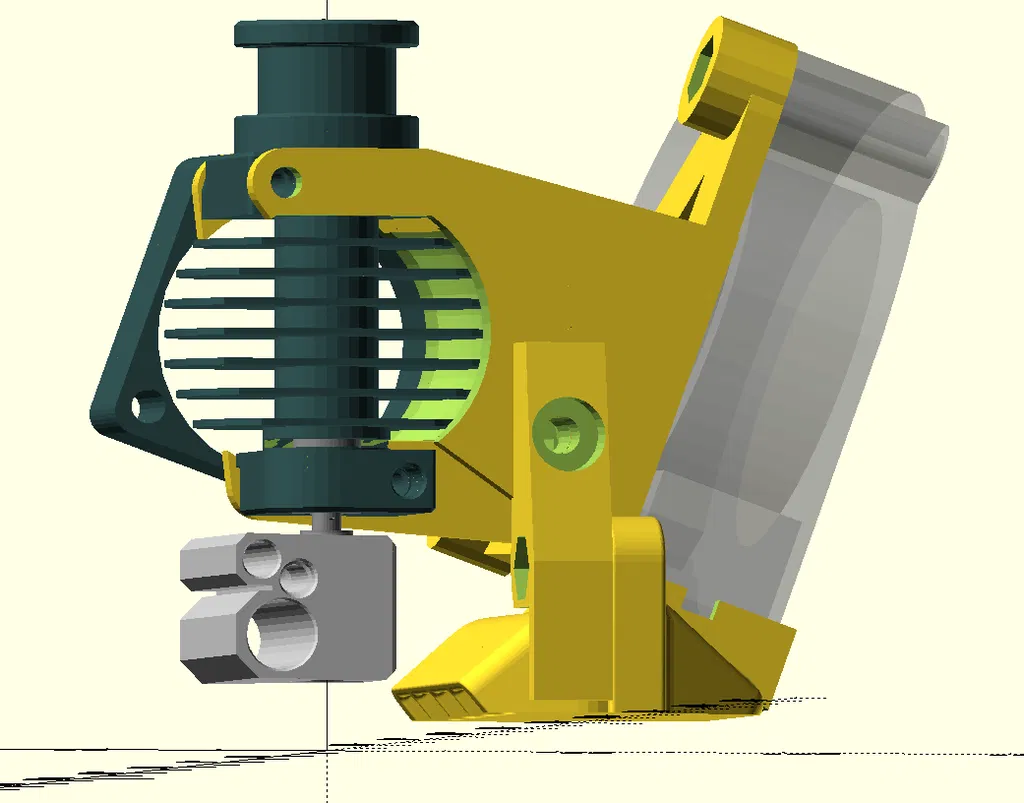

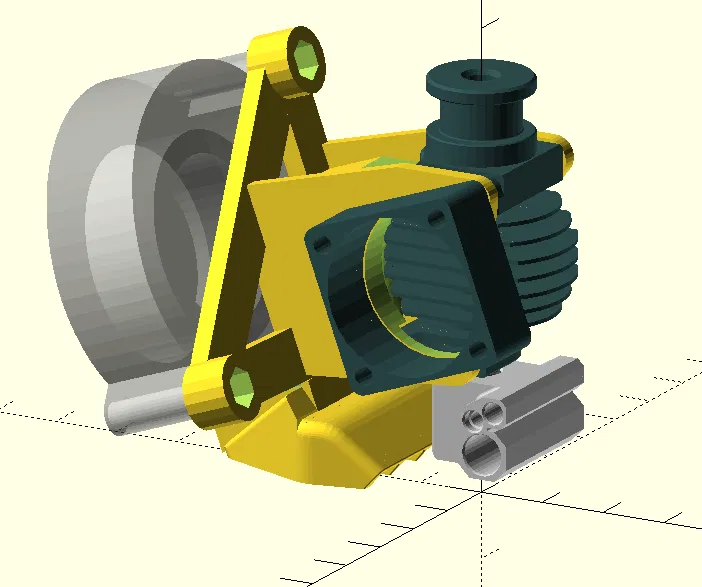

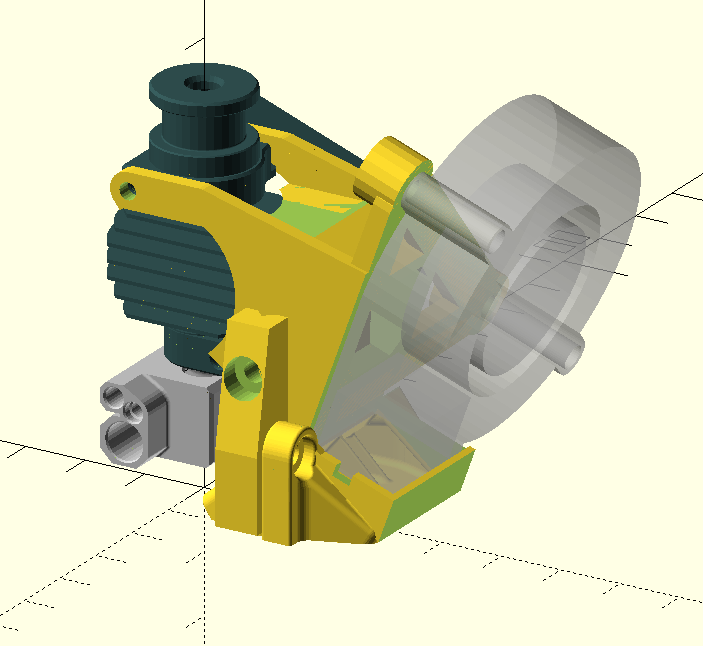

Code gốc (OpenSCAD) có ở đây nè: https://github.com/spegelius/3DModels/tree/master/PrinterParts/Copperhead

Cài đặt in

Máy in:

FrankenCube

Rafts:

Không

Supports:

Không

Độ phân giải:

200

Infill:

20

Chất liệu in:

Bất kỳ PETG

Bất kỳ

Ghi chú:

Tui có in cái này bằng GreenTec Pro, cái này chịu nhiệt được tới 160C lận đó. Còn chụp quạt bằng PETG với ABS thì ok hết, còn cái khung thì chắc PLA cũng xài được luôn.

Sau khi in =============

Lắp ráp

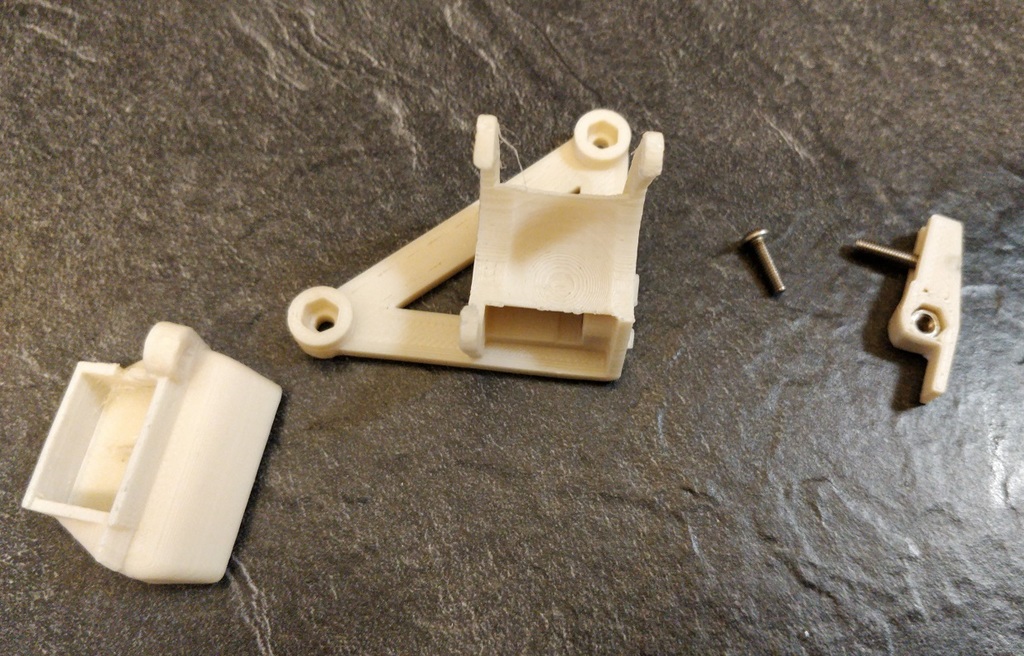

Sau khi in xong thì mấy món này gần như xài được liền.

Mấy con ốc zin 2.5mm của cái Copperhead hơi ngắn, nên bà con cần kiếm ốc M2.5 dài 16mm nha.

Cần thêm:

• 2 cái đai ốc M3
• 1 con ốc M3 12mm
• 1 con ốc M3 8-10mm
• 2 con ốc M3 dài 20+mm
