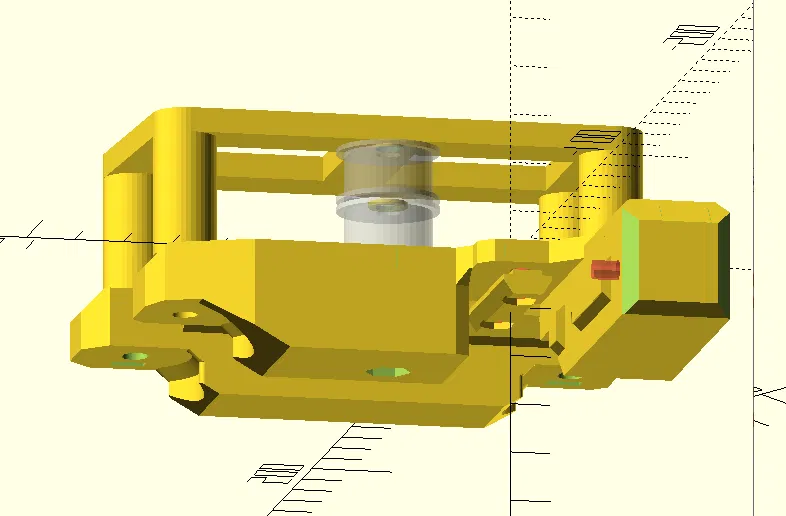

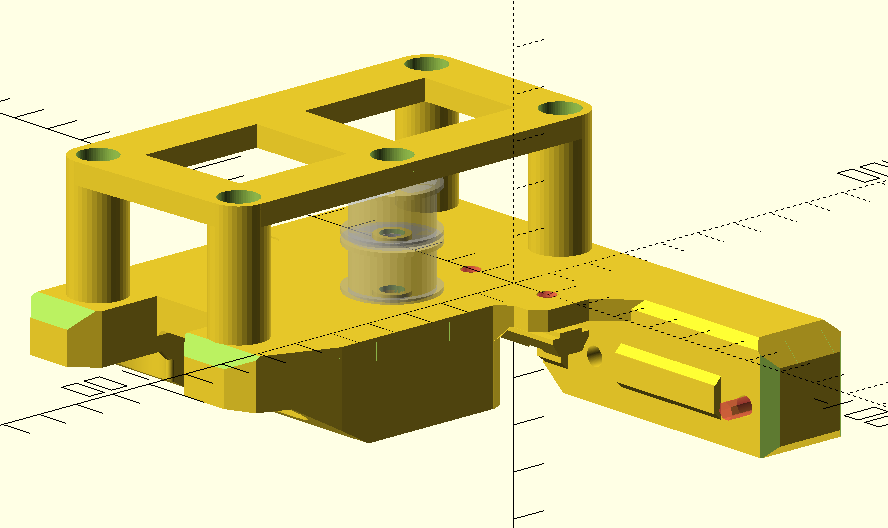

Các tấm đỡ gantry Tronxy X5S Mega (có bộ căng)

• tinh chỉnh kích thước gantry thêm
• thêm khe dẫn hướng cho thanh nhôm 2020
• thêm các lỗ bên trong để ép thêm lớp vỏ ngoài (tăng độ cứng)
• phần đỡ vòng bi trên cùng dày hơn
• sửa một số lỗi nhỏ với phần đỡ vòng bi trên cùng khớp với các bộ phận chính

Cập nhật 27/12/2019:

• làm gantry nhỏ lại một chút và thêm vát
• thêm bộ phận đỡ vòng bi trên cùng

Các tấm gốc vẫn xài tốt, nhưng tôi lỡ làm lỏng một lỗ bắt ốc bánh xe do dùng quá nhiều lực khi lắp, và bây giờ nó không còn căng tốt nữa. Vì vậy, tôi có ý tưởng dùng ốc M4 làm bộ căng cho các ốc/bánh xe.

Cần 4 con ốc và đai ốc M4.

Mã nguồn OpenSCAD: https://github.com/spegelius/3DModels/blob/master/PrinterParts/Tronxy/Mega_gantry_remix.scad

Đừng xài PLA vì nó sẽ bị biến dạng theo thời gian. Tôi đã in các phiên bản mới nhất với sợi XT-CF20 carbon fibre với 3 lớp vỏ và nhiều lớp độn bên trong.
