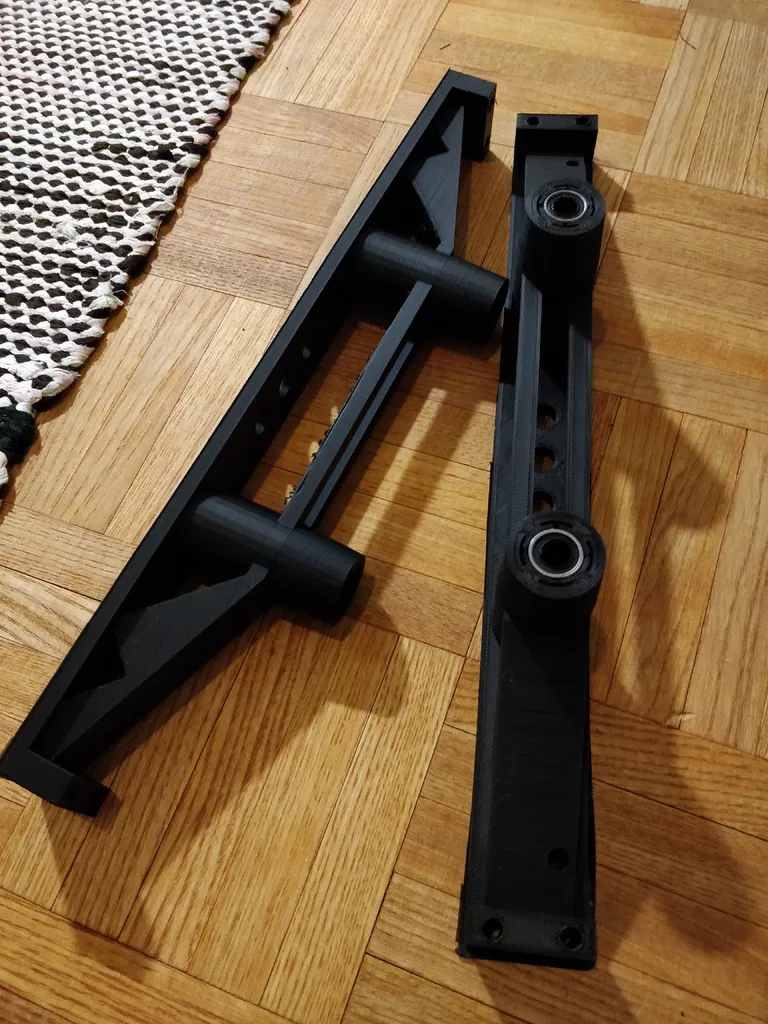

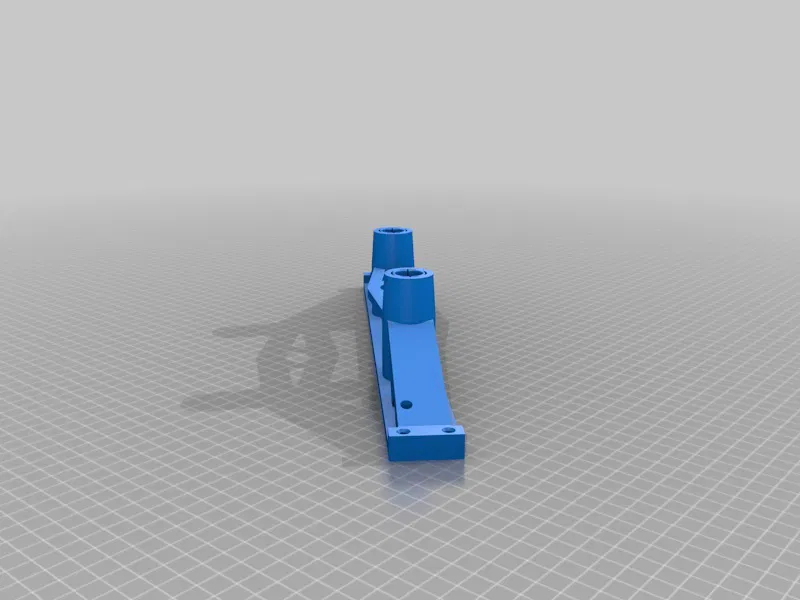

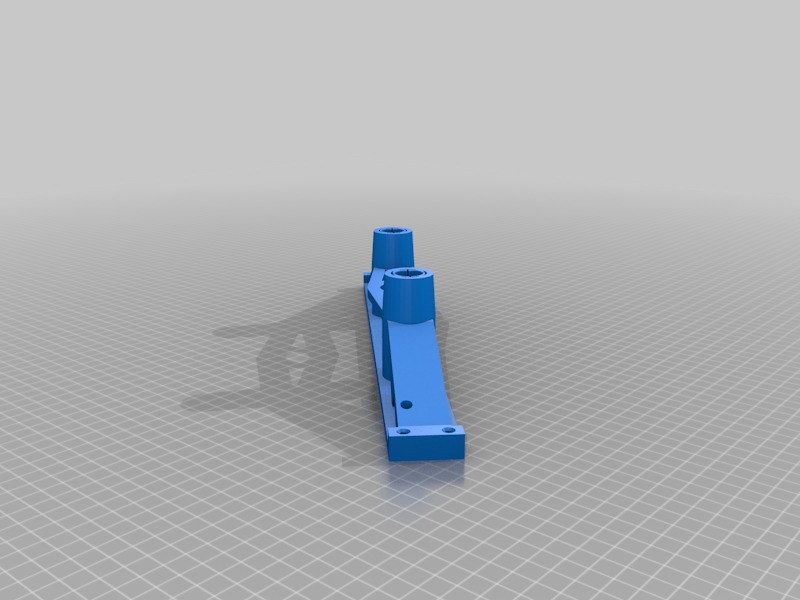

Hệ thống hỗ trợ bàn in Tronxy X5S - cực kỳ cứng cáp

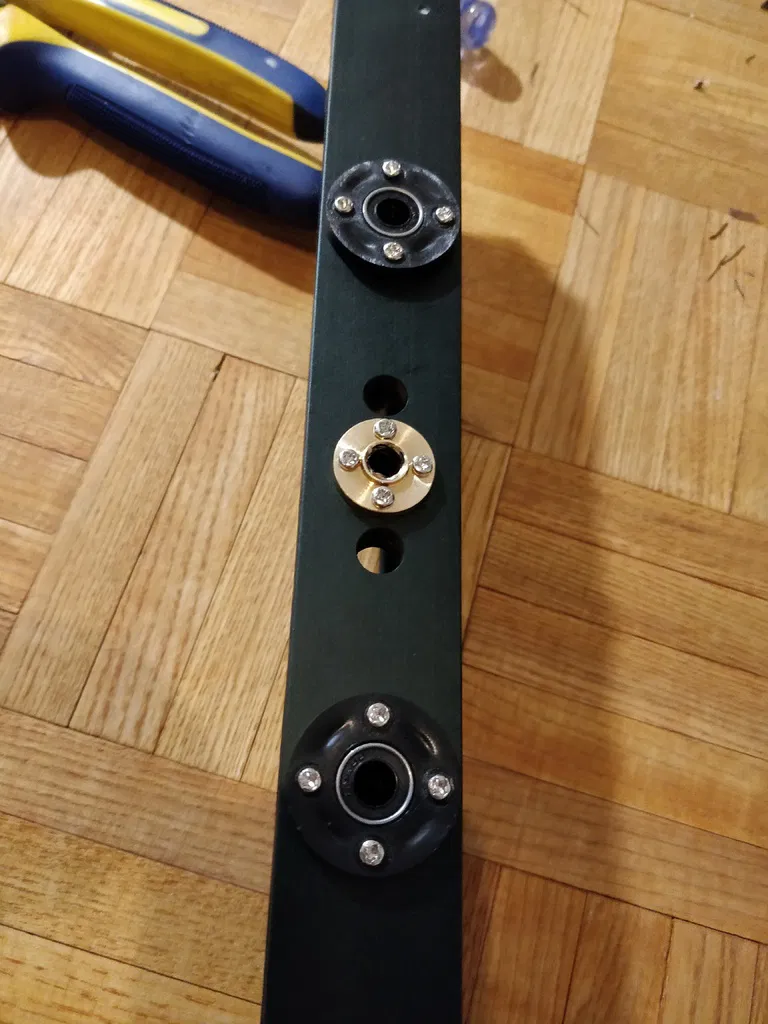

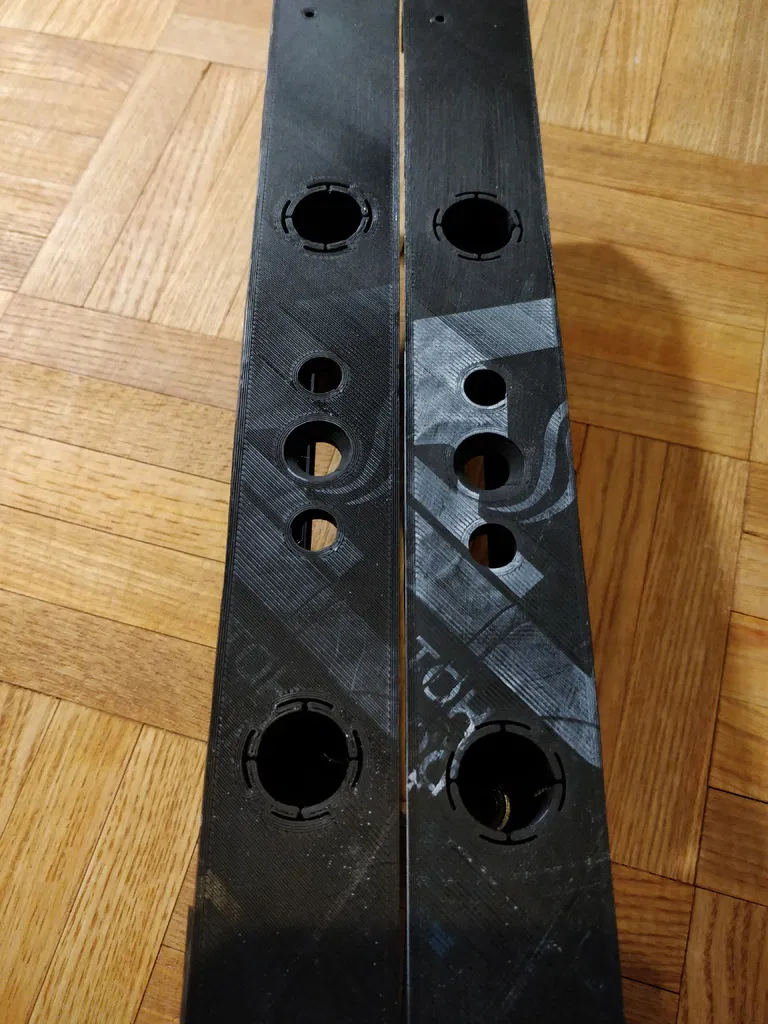

Cách đây một thời gian, tôi tìm kiếm các bộ phận để cải thiện độ ổn định trục Z trên chiếc X5S của mình. Tôi tìm thấy hệ thống hỗ trợ trục Z và hạ thấp bàn in của simonvez, nhưng muốn làm cho nó hỗ trợ tốt hơn nữa. Vì vậy, tôi đã thêm không gian cho các vòng bi LM8UU bổ sung cho cả hai trục Z. Ngoài ra, vì việc tạo các lỗ có kích thước hoàn hảo cho mọi máy in là khá khó khăn, tôi đã làm cho các lỗ sử dụng hệ thống mà tôi thấy @MakersMuse đã sử dụng trên máy in 3D in của anh ấy. Vì vậy, lỗ vòng bi sẽ điều chỉnh theo vòng bi và chất lượng in.

Sau đó, Exerqtor đã phát hành phiên bản của anh ấy để lấy lại một số chiều cao trục Z bị mất, vì vậy tôi cũng đã kết hợp nó.

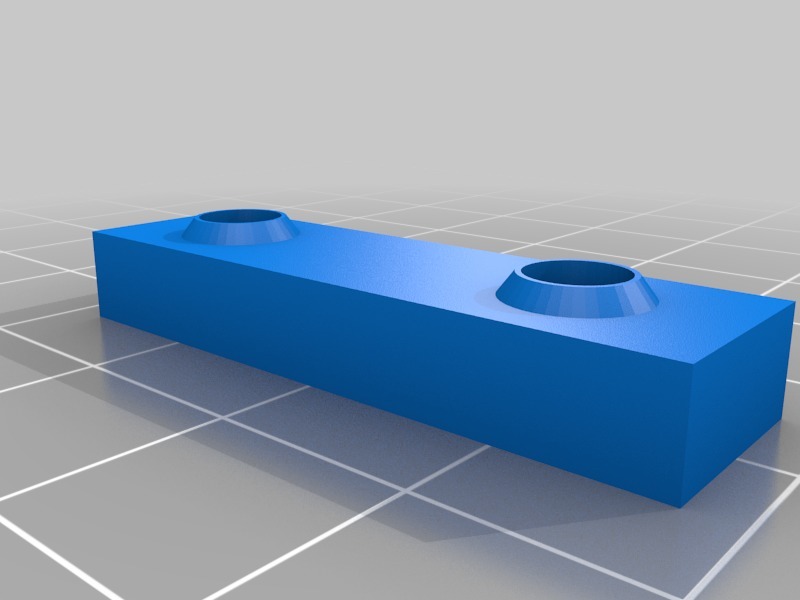

Để có thêm chiều cao trục Z, có các khối dày 5mm mà bạn có thể in nếu cần.

Mã nguồn OpenSCAD: https://github.com/spegelius/3DModels/blob/master/PrinterParts/Tronxy/z_support_remix.scad

Cài đặt In

Máy in:

Tronxy X5S

Rafts:

Không

Supports:

Có

Độ phân giải:

0.15-0.25

Infill:

20%

Filament:

3DJake PLA Đen

Ghi chú:

Sử dụng supports cho các phần chìa ra ở giữa. 2 hoặc 3 lớp vỏ là đủ.
