Nhãn giá kệ dây Snap-On có thể điều chỉnh kích thước

Đây là một bản remix đơn giản để dễ dàng chỉnh sửa độ dung sai/kích thước của các kẹp ở phía sau trong eSlicer.

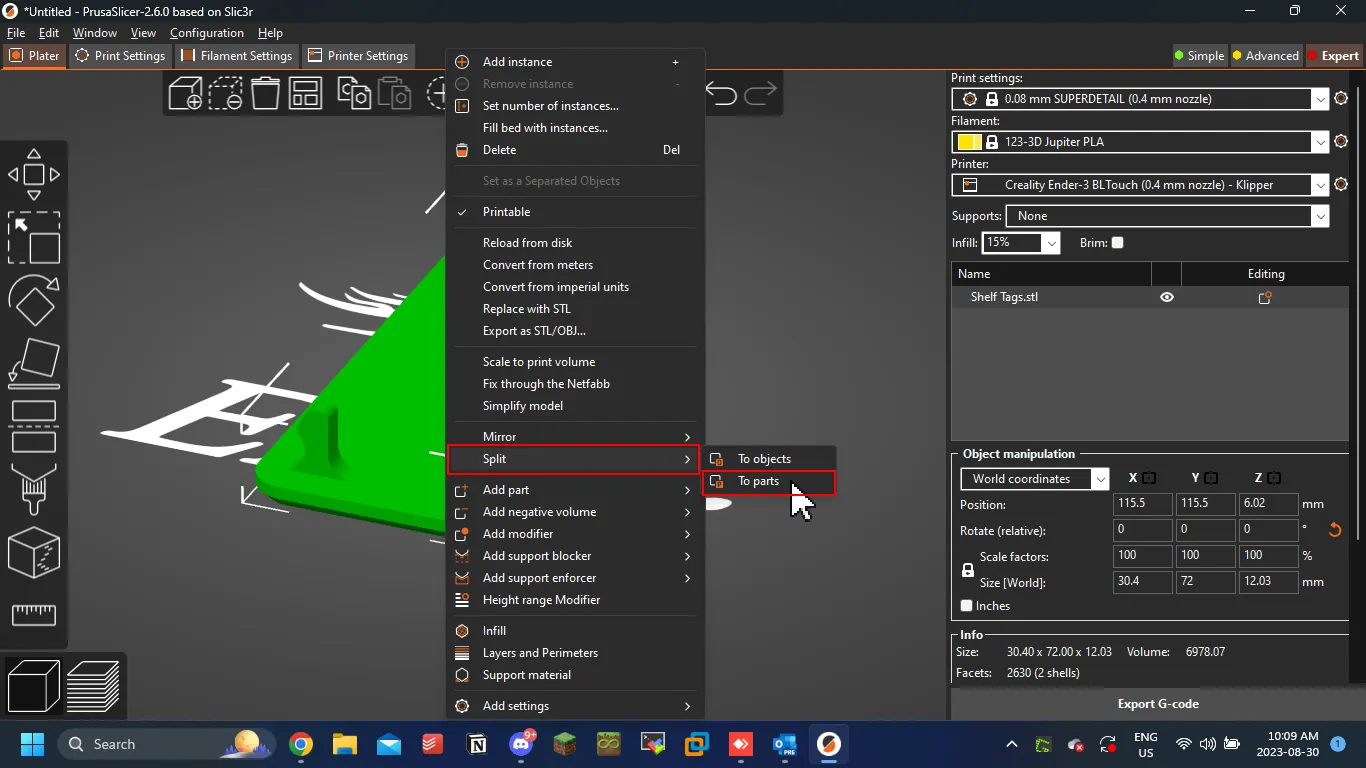

Khi đã tải vào eSlicer, đặt mô hình nằm phẳng trên mặt và nhấp chuột phải để mở menu. Có một tùy chọn để chia mô hình. Nhấp vào đó và chọn tùy chọn “Chia thành các phần”.

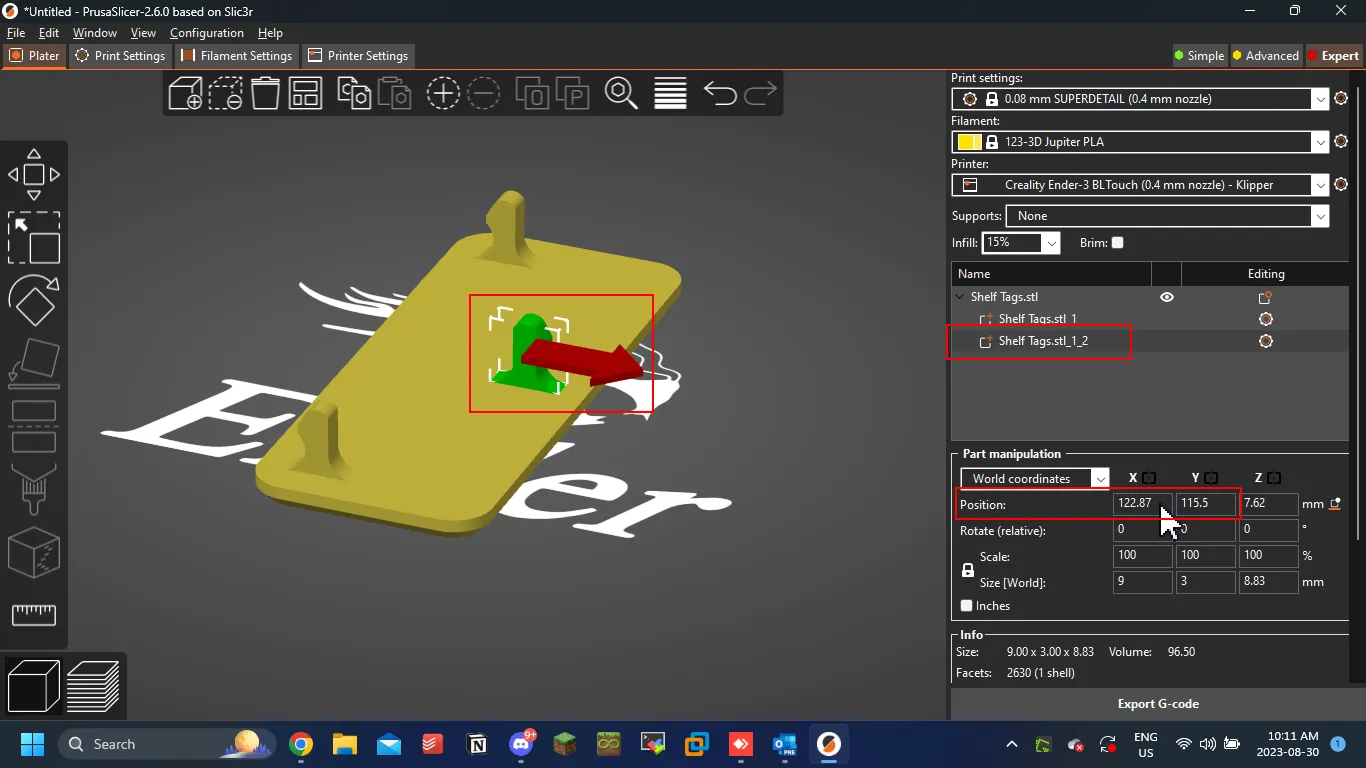

Điều này sẽ chia các phần thành phần cơ sở và 2 chốt dưới và sau đó là chốt đơn lẻ riêng biệt. Điều này cho phép bạn di chuyển chốt đơn lẻ đó dọc theo một trục để thay đổi khoảng cách của chúng. Vì vậy, nếu bạn có một kệ có kích thước hơi khác một chút so với kích thước của người sáng tạo ban đầu, thì bạn có thể dễ dàng điều chỉnh nó.

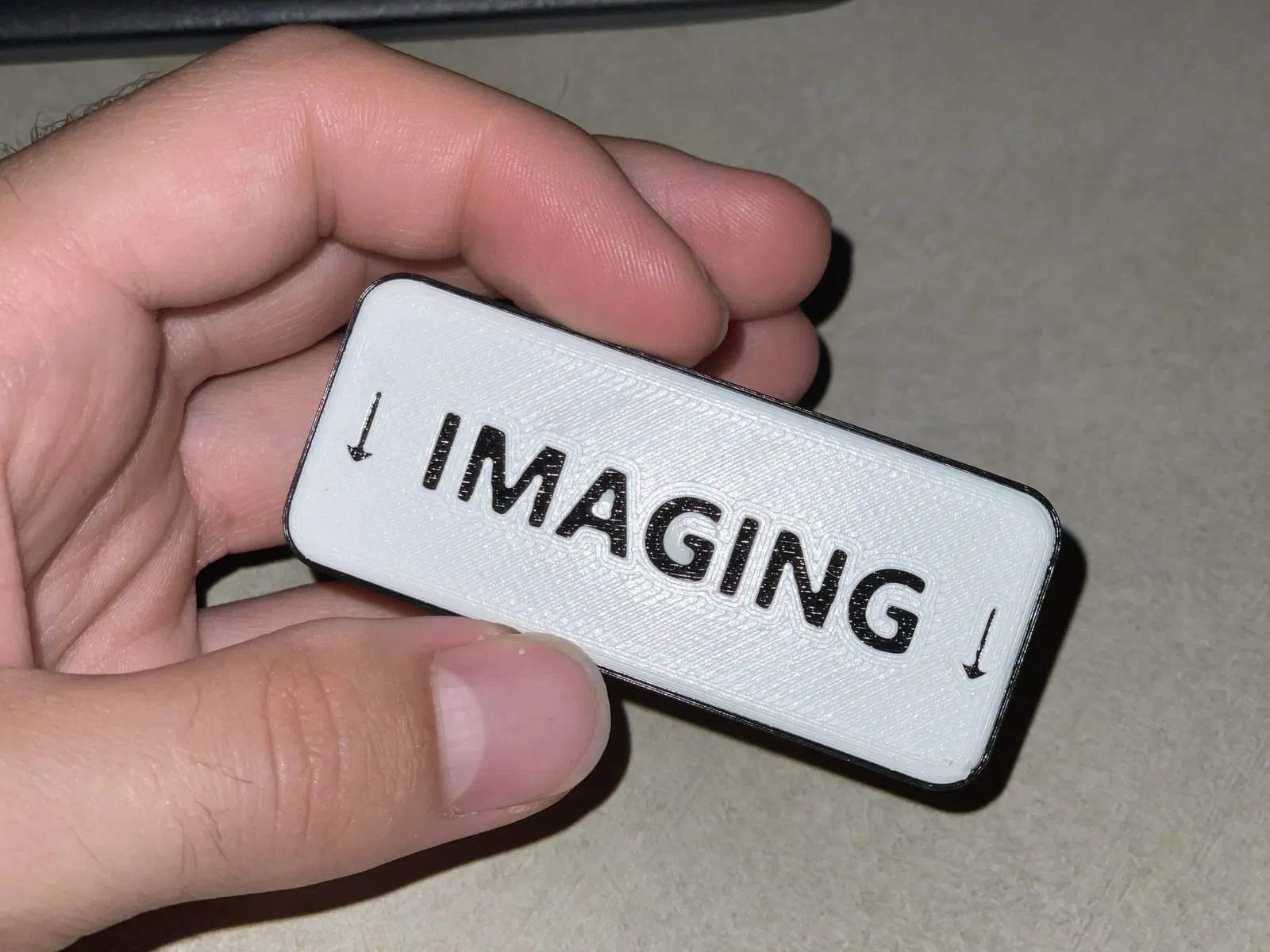

Ngoài ra, nếu bạn không muốn sử dụng nhãn và muốn nó hoàn toàn được in 3D, bạn có thể sử dụng công cụ văn bản mới trong eSlicer 2.6 và chèn một số văn bản lên mặt và bắt đầu in bằng màu trắng rồi chuyển sang đen hoặc màu khác!

Tôi đã làm điều này vì các kệ của tôi nhỏ hơn một chút khiến cho các chốt bị gãy và bay đi đâu đó.

Hãy bình luận về các sản phẩm của bạn và cho tôi biết nếu điều này giúp ích cho bạn!

Mô tả của Người sáng tạo Ban đầu:

Tôi muốn gán nhãn cho các không gian khác nhau trên Kệ Lưu trữ Kim loại Chịu Tải Nặng trong văn phòng tại nhà của tôi. Tôi đã thiết kế nó để giữ chặt các nhãn Avery 8860 (1 inch x 2 5/8 inch) để tôi có thể dễ dàng in 2D các nhãn rõ ràng trên máy in phun của mình, sau đó dán chúng lên giá đỡ in 3D có thể snap-on =)

Các kệ của tôi là Kệ Lưới 6 Tầng TRINITY (48" x 18" x 72") từ CostCo (tại Hoa Kỳ), nhưng tôi sẽ dám cá rằng điều này cũng sẽ hoạt động cho các thương hiệu khác vì tất cả chúng dường như có cùng kích thước. Dù sao đi nữa, mô hình gốc từ Fusion 360 được cung cấp ở đây dưới dạng tệp STEP trong trường hợp bạn muốn điều chỉnh nó cho các kệ của riêng mình.

Lưu ý: Tôi đã bao gồm GCODE cho một “nhãn kệ” đơn lẻ và một cái khác cho 6 cái cùng một lúc. Cả hai đều được sản xuất từ cùng một tệp 3MF.
