Giá đỡ Raspberry Pi Zero (2) W cho Prusa i3 MK3S+

Giới thiệu

Cái ngàm gắn này có thể giúp bạn có kết nối WiFi ổn định hơn với Raspberry Pi Zero (2) W gắn trên máy i3 MK3S+ của bạn, trong trường hợp bạn gặp sự cố khi sử dụng Pi được gắn theo hướng dẫn chính thức do Prusa xuất bản. Các vấn đề về độ ổn định kết nối WiFi có thể do sự can nhiễu về nhiệt hoặc/và điện từ khi bo mạch Pi của bạn được gắn bên trong hộp bo mạch Einsy. Cái ngàm đã được sửa đổi này có thể giúp bạn khắc phục một hoặc cả hai vấn đề này bằng cách tạo ra khoảng cách xa hơn giữa Einsy và Raspi. Nó cũng cho phép gắn thêm các bộ tản nhiệt nhỏ dạng dán lên Pi.

Lịch sử sửa đổi

• 2022.12.09 - v1.1
  • Thêm rãnh cắt cho cáp ruy băng CSI (camera)
• 2022.07.11 - Bản gốc

Phần cứng cần thiết

• 4 vít M3 x 14 mm.
• Chân cắm pin dài, 37.8 mm. Bạn có thể mua từ Kamami: https://kamami.pl/en/goldpin-connectors/1178405-goldpin-czarny-1x40-listwa-kolkowa-pietrowa-raster-254mm.html, https://kamami.pl/en/goldpin-connectors/565044-goldpin-black-1x20-pin-header-2-54mm-pitch.html, TME: https://www.tme.eu/pl/en/katalog/signal-connectors_30/?s_field=1000011&s_order=desc&search=pin%20header&mapped_params=707:1444164; hoặc tìm kiếm trên các nguồn cung cấp linh kiện điện tử thông thường. Bạn sẽ cần 5 chân pin rời và bạn có thể dễ dàng rút chúng ra khỏi các bộ trên bằng kìm mũi nhọn.
• Đế chân cắm 2x7 pin.

In ấn

In cả hai bộ phận bằng PETG. Tôi đã sử dụng độ cao lớp 0.20 mm, không cần hỗ trợ. Đảm bảo rằng tất cả năm lỗ cắm pin đều sạch sẽ và bạn có thể dễ dàng cắm các chân pin qua chúng.

Lắp đặt

Chân cắm pin

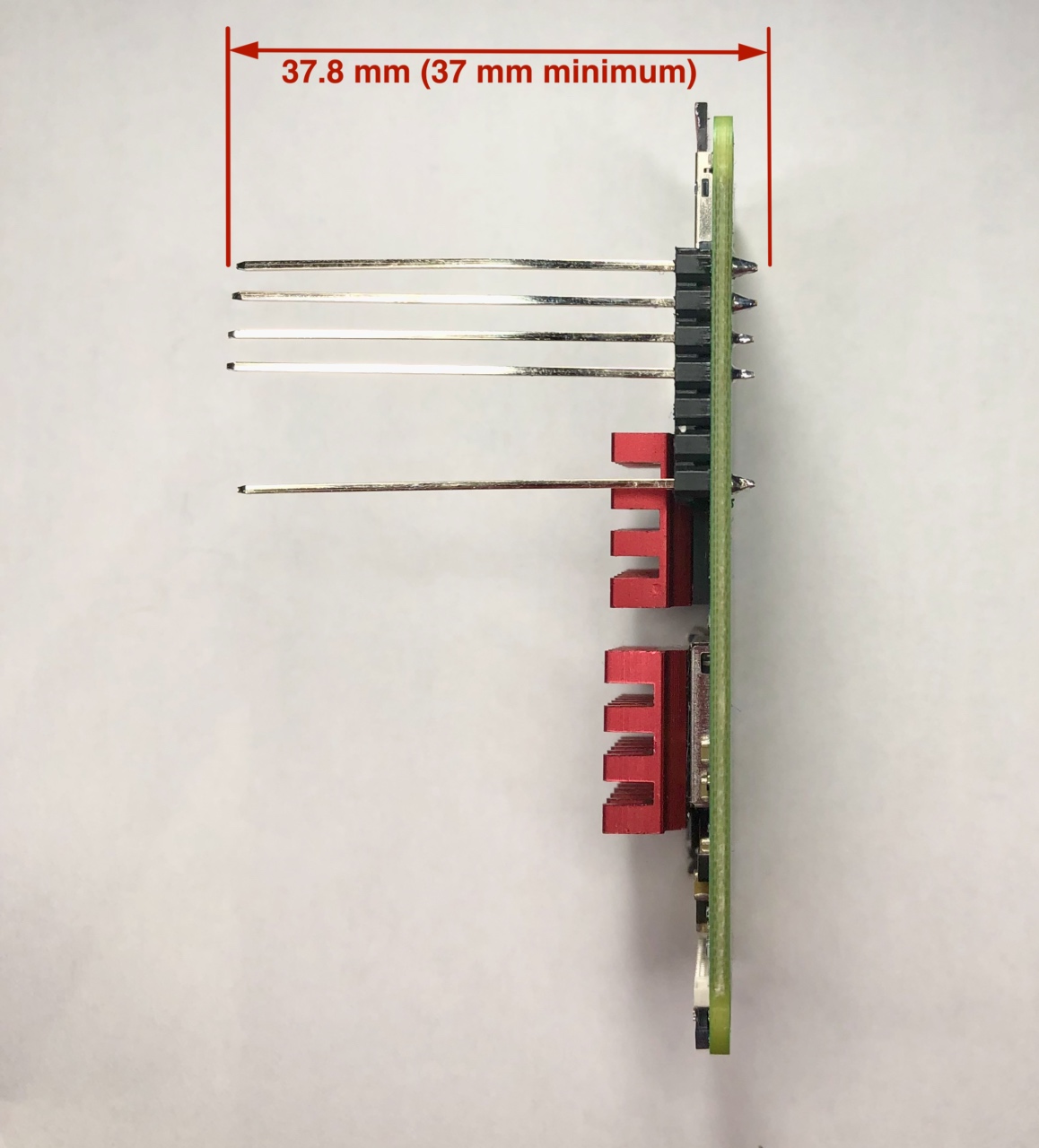

Vui lòng làm theo hướng dẫn chính thức của Prusa tại https://help.prusa3d.com/guide/prusalink-and-prusa-connect-setup-for-mk3-s-_221744 để học cách chuẩn bị chân cắm pin và làm một bộ, chú ý kỹ đến vị trí các chân pin. Điểm khác biệt duy nhất là chúng ta sử dụng các chân pin dài hơn, 37.8 mm thay vì loại 18 mm. Nếu bạn đang di chuyển từ giải pháp ban đầu và đã hàn các chân ngắn hơn vào Pi của mình, bạn sẽ phải hàn chúng ra một cách cẩn thận trước. Việc này có thể khó khăn và bạn phải hết sức cẩn thận để không làm bong tróc hoặc làm hỏng các mối hàn, nhưng với một chút kiên nhẫn, nhiều flux, dây hàn nhả và/hoặc súng hàn nhả, bạn có thể làm thành công. Nếu không chắc, hãy giao việc này cho người bạn am hiểu về điện tử của bạn vì chúng ta không muốn làm hỏng bo mạch Raspi quý giá này ;-) Nếu mọi thứ được thực hiện đúng cách, bạn sẽ có kết quả giống như trên ảnh.

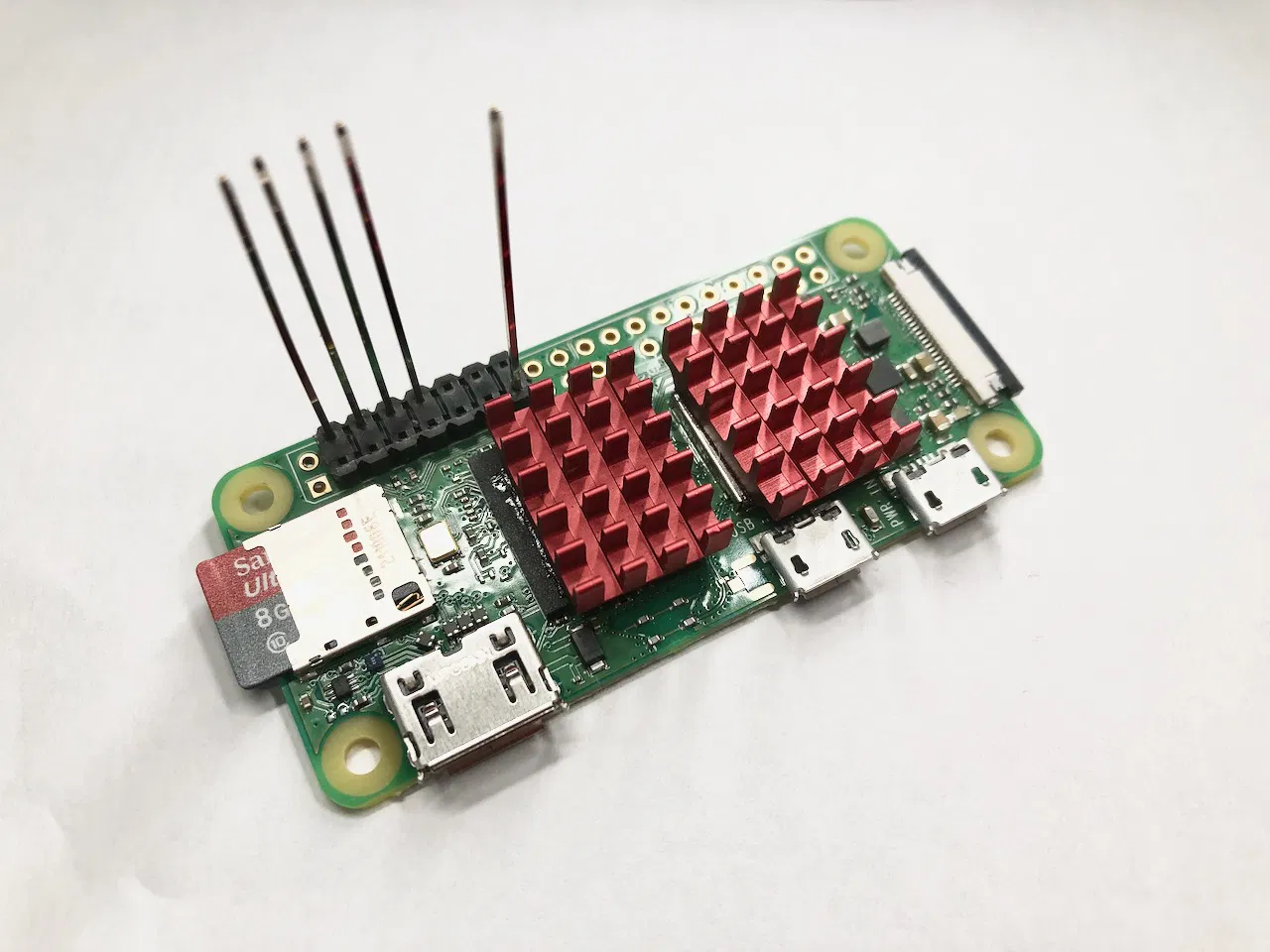

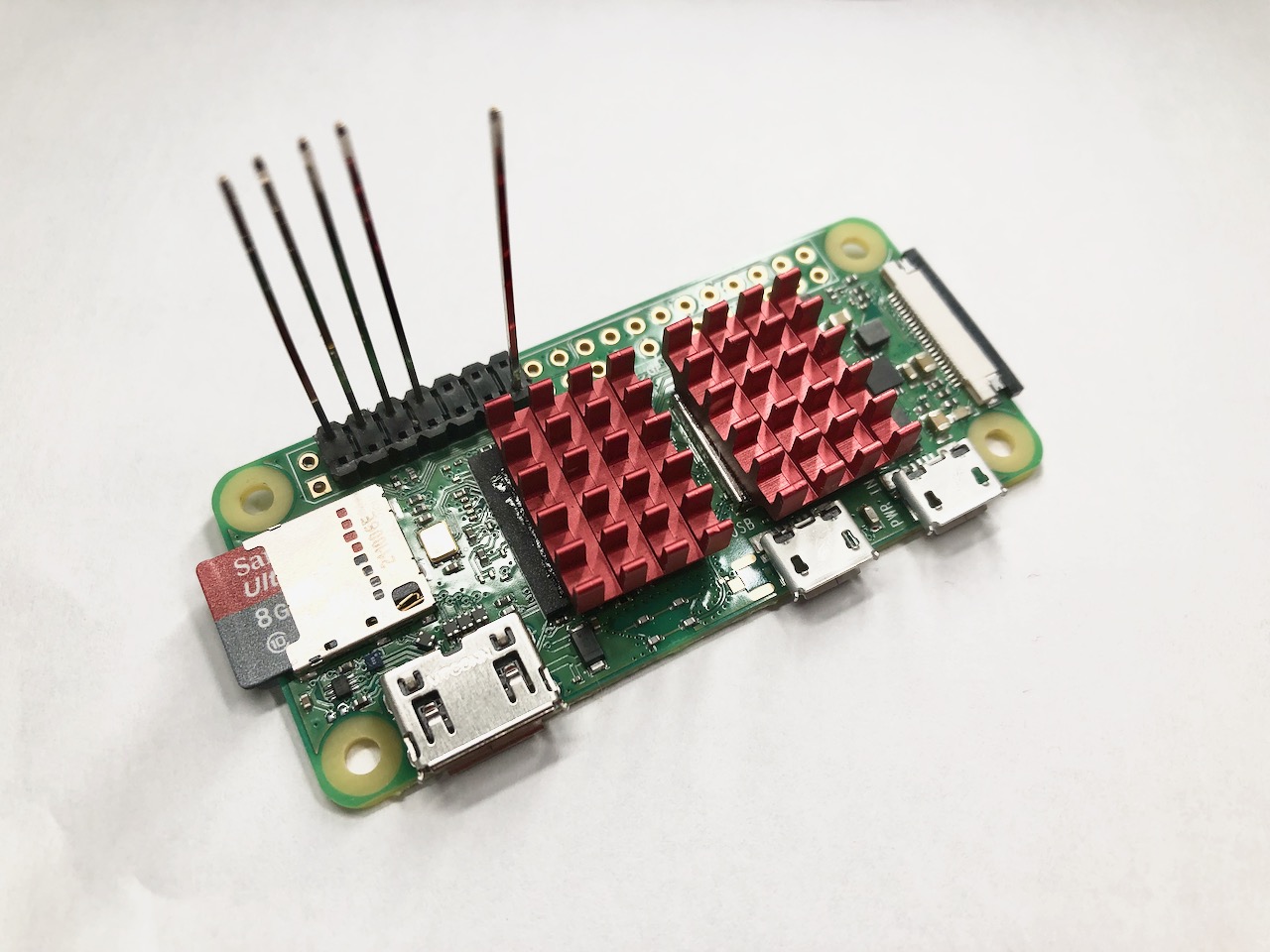

Tản nhiệt (tùy chọn)

Bạn có thể tùy chọn lắp thêm một số bộ tản nhiệt mini dạng dán lên chip SoC và bộ thu phát WiFi của Pi để giúp làm mát tốt hơn, đảm bảo bạn không làm chập mạch bất cứ thứ gì. Chỉ cần đảm bảo bạn sử dụng loại chất lượng cao vì một số loại có xu hướng "bong ra" hoặc "trượt xuống" một cách tự nhiên! Nếu bạn quyết định sử dụng chúng, hãy kiểm tra chúng thường xuyên lúc ban đầu để đảm bảo chúng không phải là loại đó, để chúng không làm chập mạch bất cứ thứ gì.

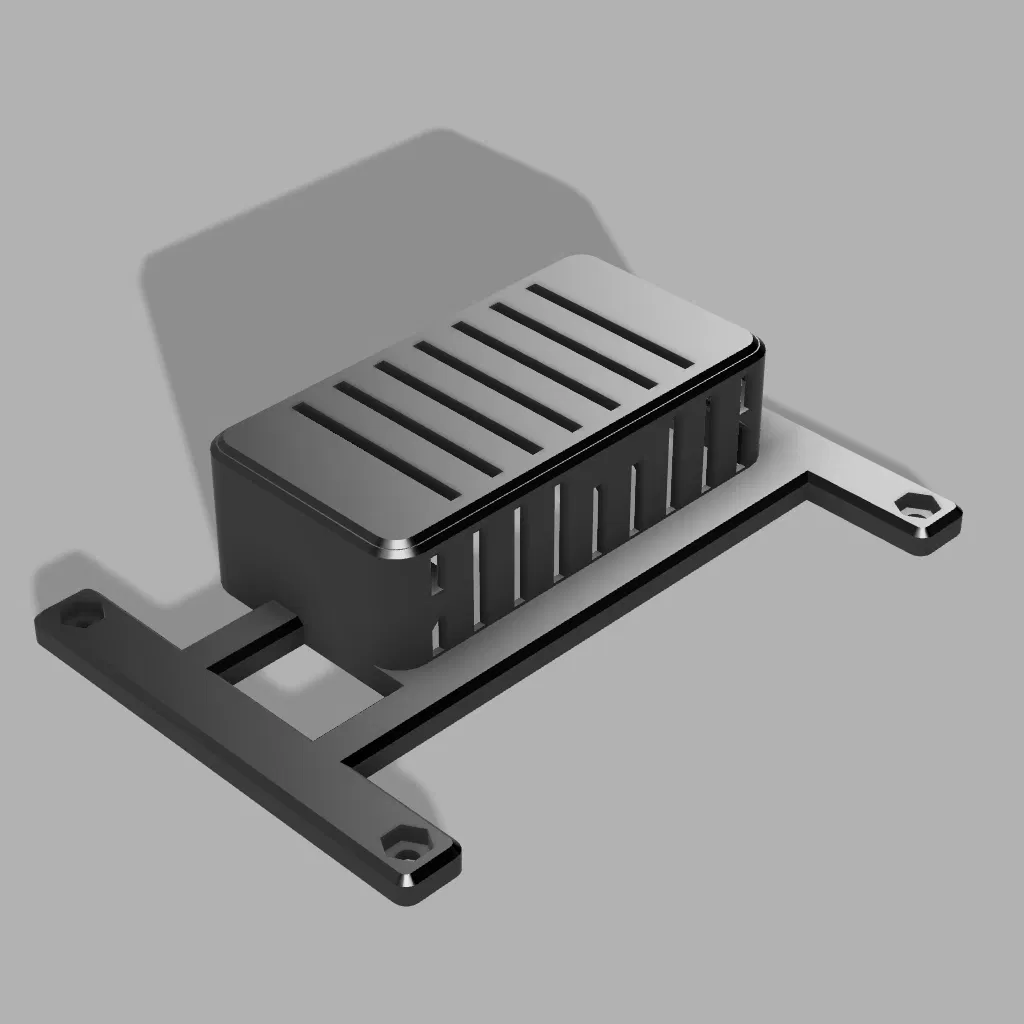

Giá đỡ

Chúng ta sẽ sử dụng 4 lỗ vít ban đầu để gắn bo mạch EINSY RAMBO vào hộp nhựa của nó nhưng chúng ta phải sử dụng các vít M3 x 14 mm dài hơn thay vì loại M3 x 10 mm ban đầu. Để tránh làm lệch mọi thứ, hãy tháo từng vít một, tháo các đai ốc ở bên ngoài và thay thế các vít bằng loại 14 mm (từng cái một), để PCB luôn ở đúng vị trí. Sau đó, đặt giá đỡ lên các vít nhô ra khỏi vỏ, lắp các đai ốc ban đầu vào các lỗ tương ứng trên giá đỡ và siết chặt các vít.

Raspberry Pi

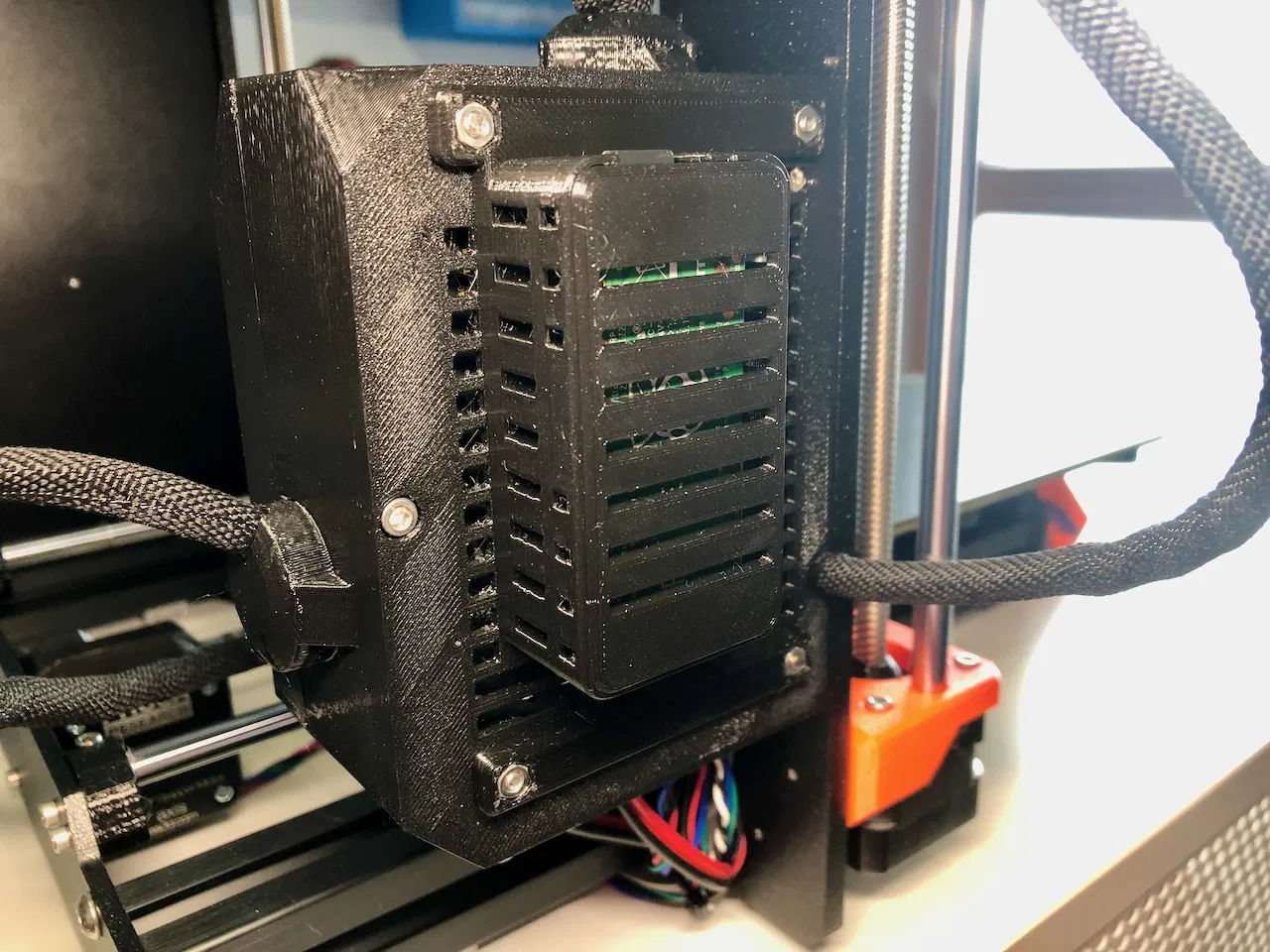

Khi hoàn tất, hãy cẩn thận lắp Pi của bạn vào giá đỡ, chú ý đến các chân pin và đảm bảo cả 5 chân pin đi vào bo mạch Einsy một cách trơn tru. Bấm Pi vào vị trí sao cho bốn trụ in ở các góc bằng phẳng với PCB của Pi. Đóng nắp lại.
