Mod Trục Z Đôi Ender 5 S1

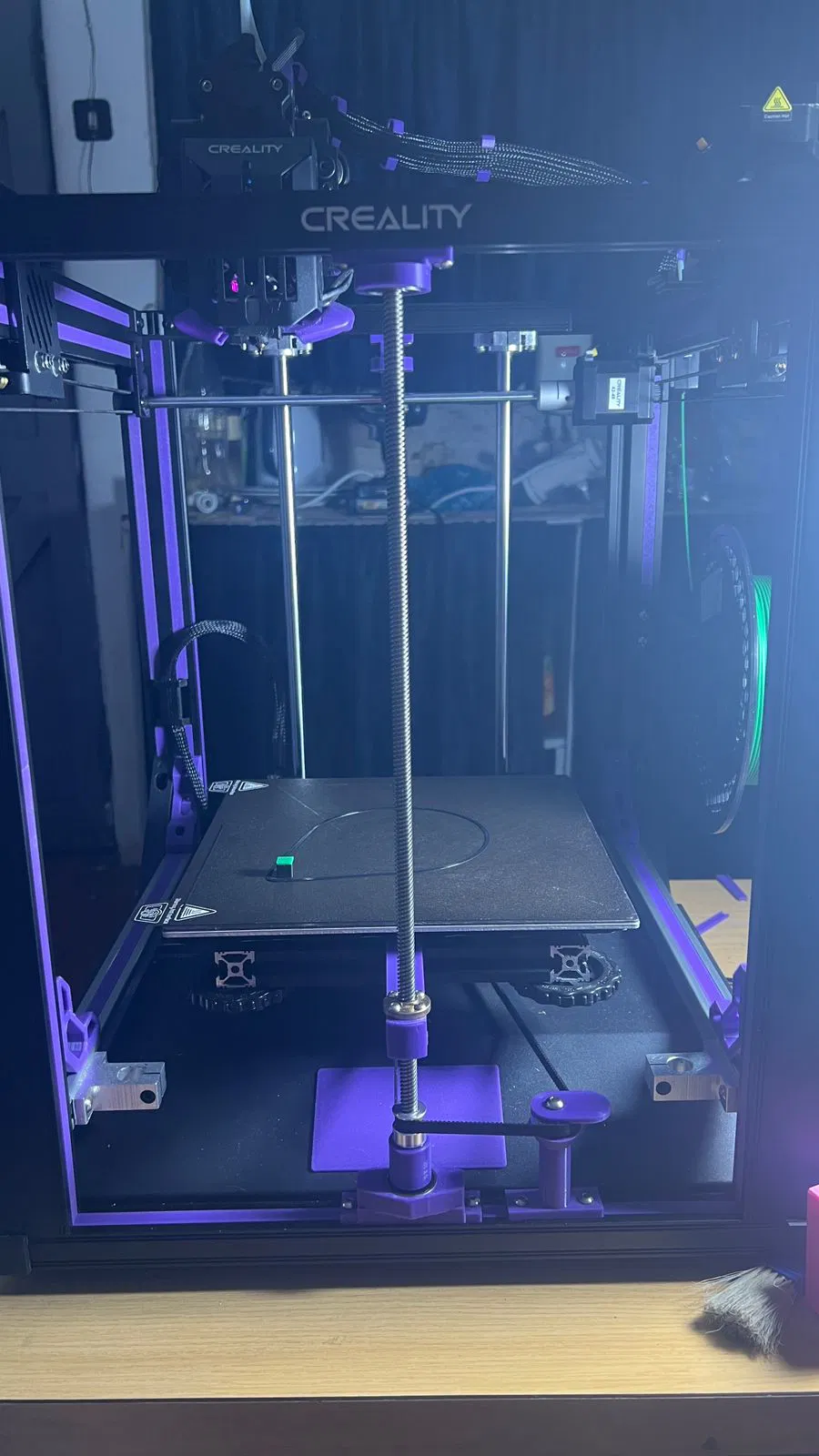

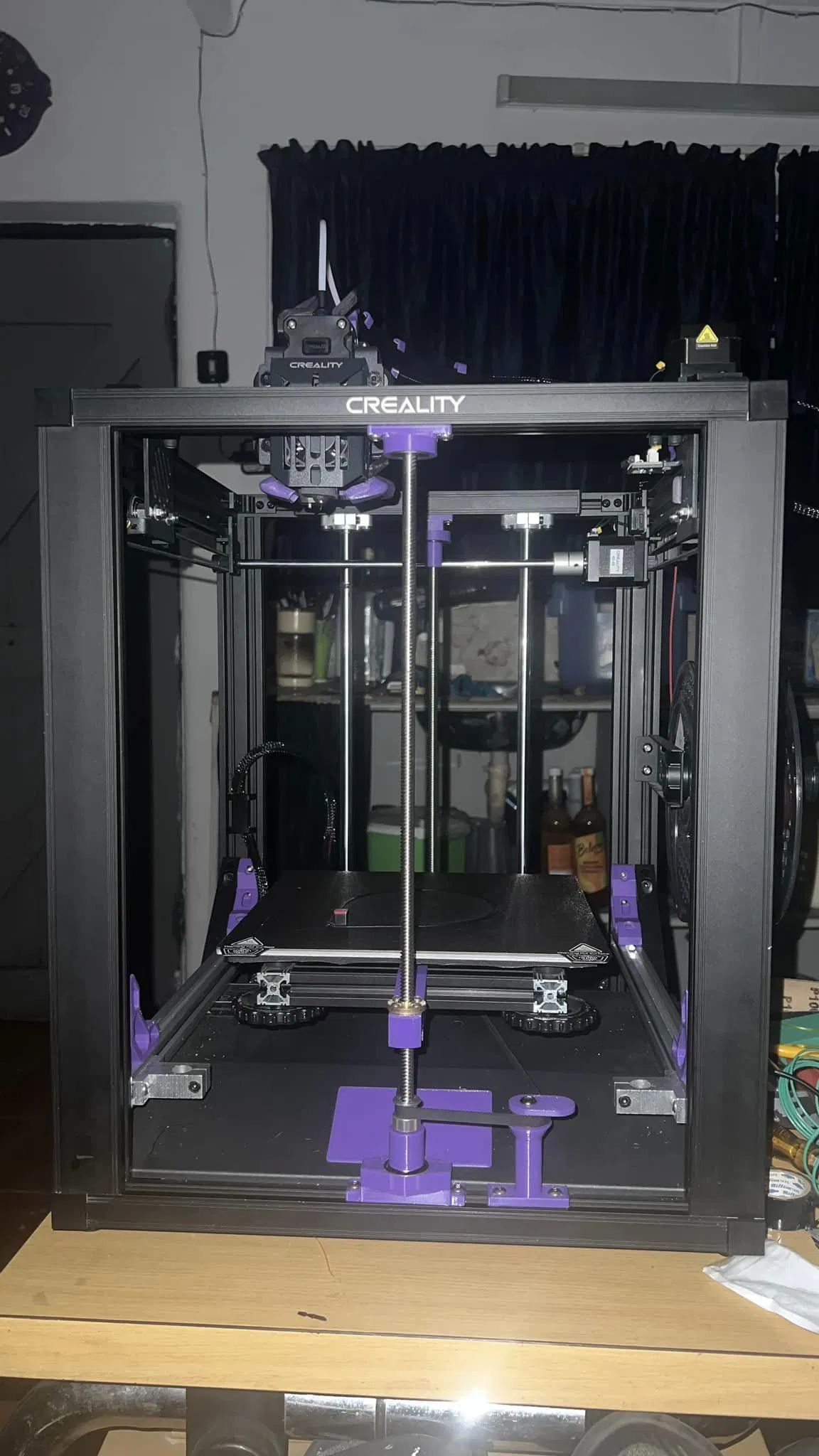

Mod trục Z đôi cho Ender 5 S1

Tui gặp vấn đề về độ nhất quán màu sắc rất tệ, nên tui đã tự thêm trục Z đôi. Lưu ý là các bộ phận được làm cho máy của tui nên có thể khác với máy của bạn.

Danh sách phần cứng;

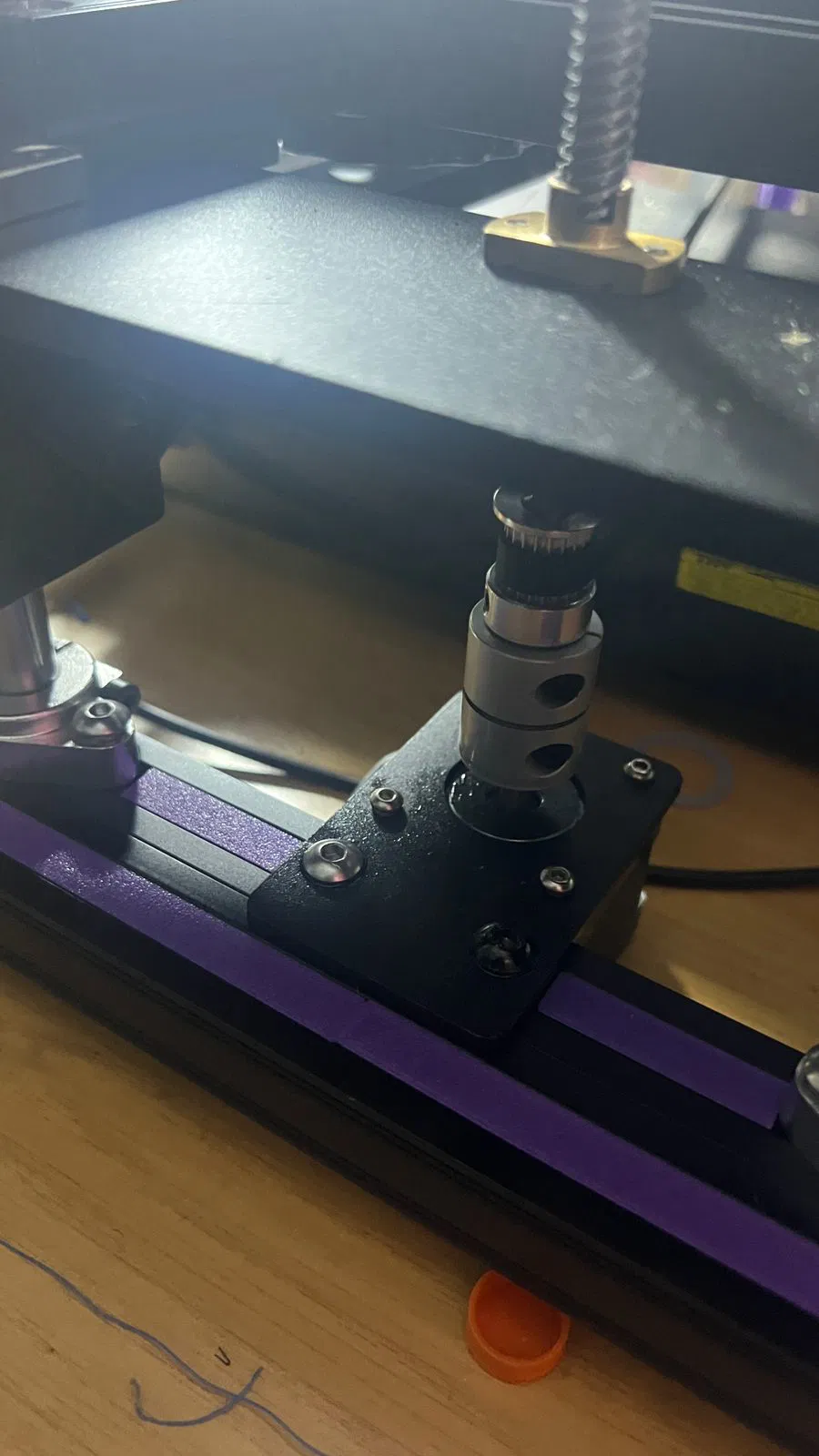

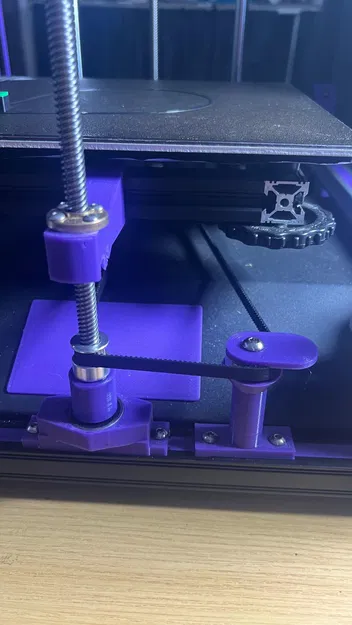

4X bạc đạn 608 1X trục vít me 500mm 1X đai ốc trục vít me 4X bu lông đầu lục giác M3 x 20mm 4X đai ốc M3 9X bu lông đầu lục giác M4 x 10mm 9X đai ốc T M4 1X bu lông đầu lục giác M5 x 35mm 2X bánh răng pully GT2 6mm đường kính trong 8mm 1X dây đai GT2 6mm dài 800mm

Nếu sử dụng bạc đạn ổn định cho trục Z chính, bạn có thể cần nới lỏng trục khỏi khớp nối động cơ và kéo dài nó ra, cũng có thể cần tháo lò xo và một nửa đai ốc chống rơ quá lỏng. Tôi đã in mọi thứ bằng Petg nhưng abs hoặc PLA cũng có thể dùng được.

CẬP NHẬT ngày 11 tháng 1 năm 2024

Bộ kit trục Z ba đang được phát triển, nhằm mục đích tái sử dụng càng nhiều bộ phận càng tốt từ bộ kit trục Z đôi.

Quyết định phát triển bộ kit trục Z ba xuất phát từ một sơ suất nhỏ sau khi phát hiện ra việc tháo tấm đỡ khi in xong rất khó chịu vì trục Z vướng vào. Ngoài ra, tôi đang lên kế hoạch nâng cấp thêm quạt phụ, có 2 phương án: phương án 1 bộ làm mát 3 quạt của Creality hoặc phương án 2 sửa đổi một bộ phận để gắn quạt thổi 120mm được sử dụng trong Creality K1/K1 max.

Một số bộ phận sẽ được cập nhật cho bộ kit trục Z đôi để chuẩn bị cho bộ kit trục Z ba.

CẬP NHẬT ngày 13 tháng 1 năm 2024

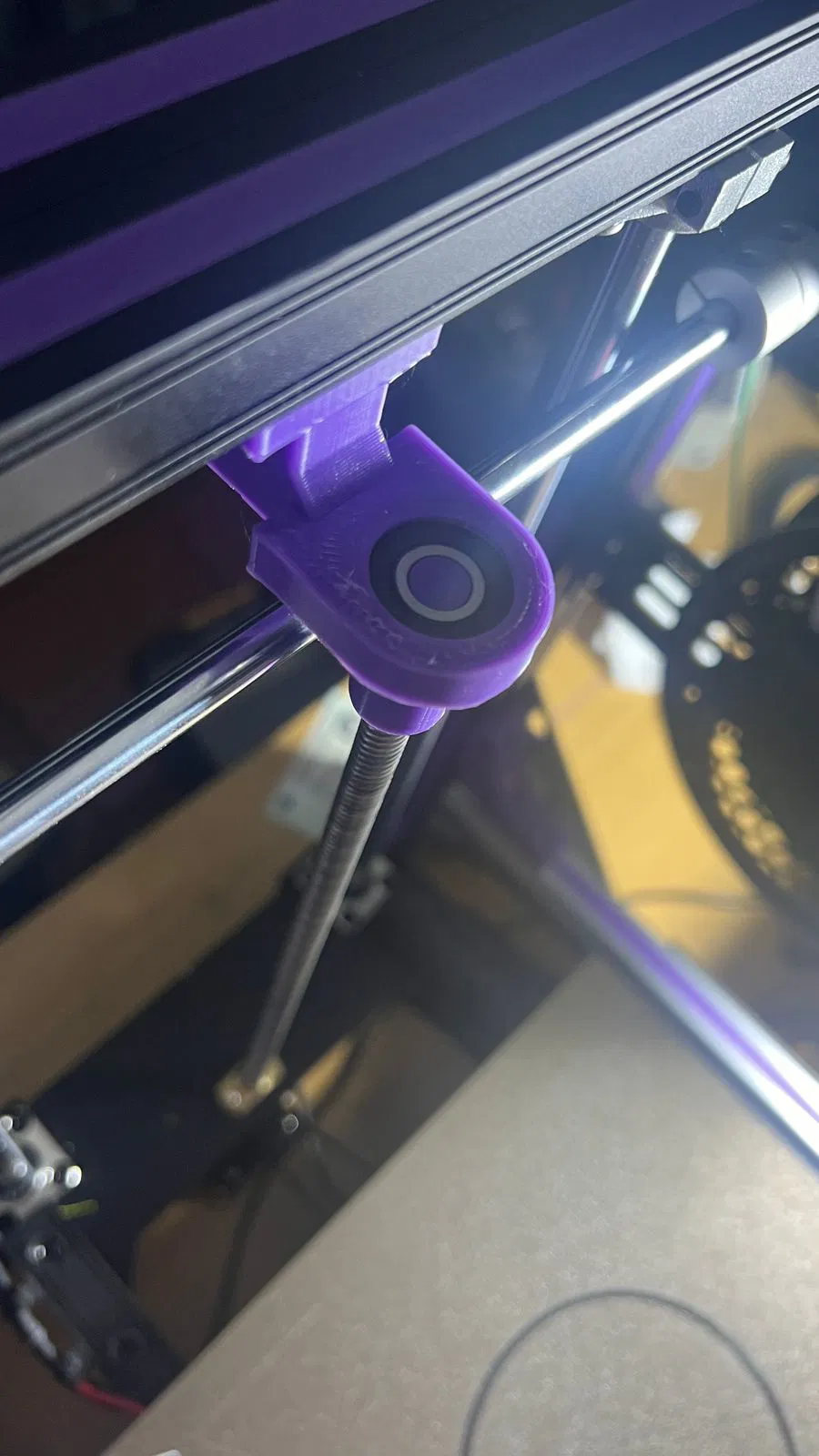

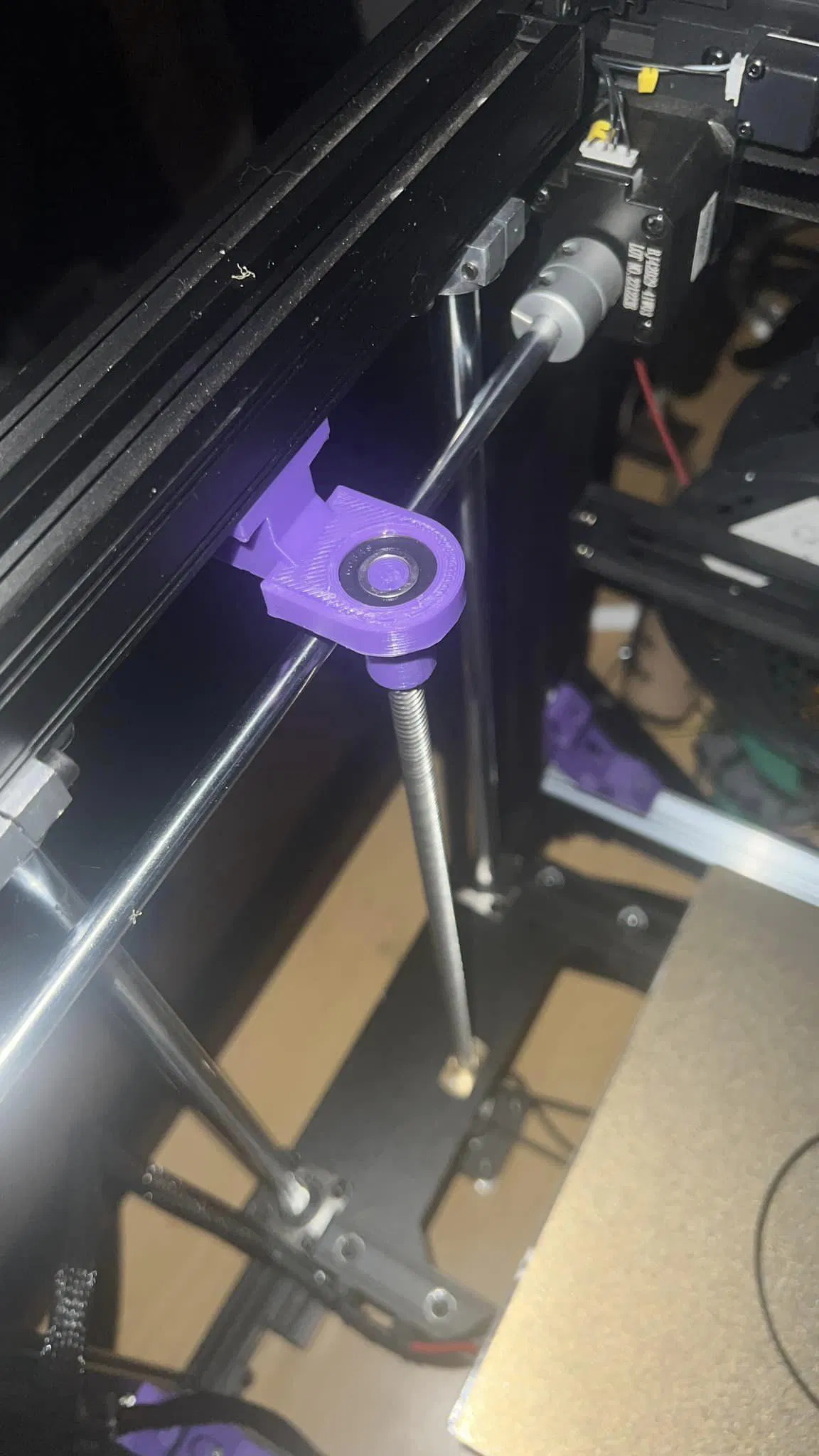

THÊM “bạc đạn đáy 608 MỚI” đây là một bộ giữ mới chuyển đổi bạc đạn đáy ban đầu sử dụng bạc đạn 6000 thành bạc đạn 608 tiêu chuẩn như phần còn lại của bộ kit. BỎ “giá đỡ bạc đạn đáy cố định”.

CẬP NHẬT ngày 26 tháng 1 năm 2024

Bộ kit trục Z ba đã hoàn thành. Vẫn cần tải lên các tệp nhưng sẽ sớm có. Tôi đã thử nghiệm được một tuần và nó hoạt động rất tốt. Nhiều bộ phận của bộ kit trục Z đôi được tái sử dụng nên việc nâng cấp từ trục Z đôi sẽ dễ dàng. Trục Z ba cũng là lựa chọn tốt nhất cho những ai vẫn còn sử dụng màn hình gốc. Bộ quạt phụ vẫn đang trong quá trình phát triển.

CẬP NHẬT ngày 31 tháng 1 năm 2024

Bộ kit trục Z ba gần như đã tải lên. Đang bận rộn lập danh sách bộ phận, hướng dẫn (hướng dẫn trục Z đôi sắp có), và ghi công các bộ phận tôi đã chỉnh sửa để bộ kit này có thể thực hiện được. Tuy nhiên, bạn có thể xem bộ dẫn cáp chỉnh sửa của tôi cho Ender 5 S1 tại /3d-model/day-dan-cap-cho-ender-5-s1-remix
