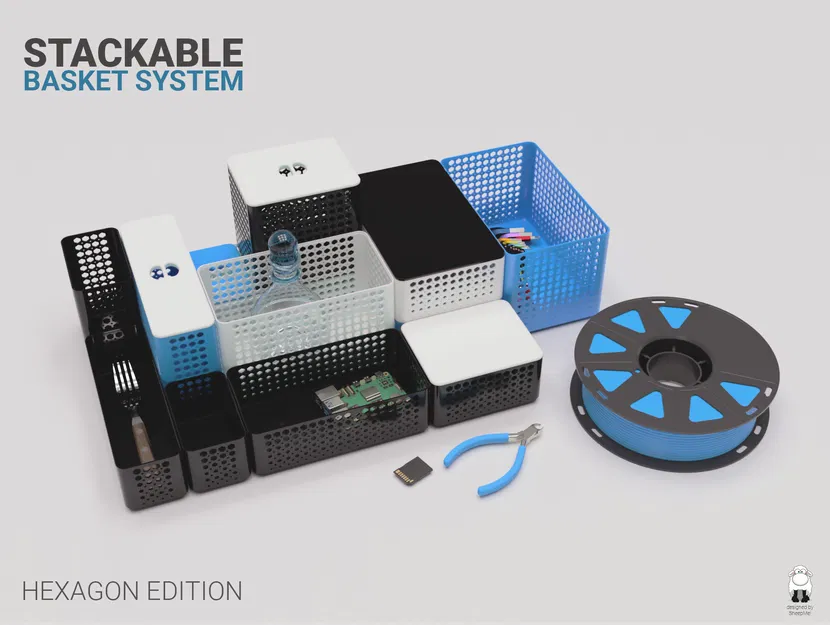

Hệ thống Giỏ Đựng Có Nắp Xếp Chồng Phiên bản Lục Giác

Tui tạo phiên bản Họa tiết Lục Giác của Hệ thống Giỏ Đựng Có Nắp (Phiên bản Tròn) theo yêu cầu của một người dùng.

Mẫu

Giỏ Đựng Có Nắp.

Chiều dài [mm]

Chiều rộng [mm]

Chiều cao [mm]

Mẫu XL Cao

204.0

124.5

117.5

Mẫu XL

204.0

124.5

60.0

Mẫu L Cao

187.5

101.5

117.5

Mẫu L

187.5

101.5

60.0

Mẫu M Cao

124.5

101.5

117.5

Mẫu M

124.5

101.5

60.0

Mẫu M Dài Cao

204.0

62.0

117.5

Mẫu M Dài

204.0

62.0

60.0

Mẫu S Cao

101.5

62.0

117.5

Mẫu S

101.5

62.0

60.0

Mỗi giỏ đều có hai loại nắp. Một loại có tay cầm và một loại không có.

In

Tất cả các bộ phận đều có thể in mà không cần hỗ trợ. Vòi phun 0.4 mm và chiều cao lớp 0.20 mm với cài đặt mặc định của máy in cho độ đầy, v.v. là đủ để in.

Nếu bạn sử dụng các tệp STL, bạn nên chú ý đến cách căn chỉnh các nắp. Bạn nên in chúng với mặt trên úp xuống (trên bàn in).

Lắp ráp

Không cần lắp ráp gì cả.

Chỉnh sửa & Chia tỷ lệ

Để chỉnh sửa mẫu hoặc tự mình thay đổi, bạn sẽ tìm thấy dự án FreeCad trong các tệp như mọi khi.

Nếu bạn thay đổi kích thước của các hộp, hãy đảm bảo rằng bạn giữ nguyên tỷ lệ chiều dài, chiều rộng và chiều cao, nếu không các hình lục giác ở thành bên có thể bị nhô ra quá nhiều và các hộp có thể không in được nữa. Nếu bạn cần các kích thước đặc biệt, đừng ngần ngại nhắn tin cho tôi hoặc để lại bình luận.
