Cáp kết nối servo SG90 in 3D với răng 0.5mm

Servo SG90/9G rất phổ biến - và mỗi khi tôi thấy nó trong một dự án (bao gồm cả của tôi) thì cái đầu nối nhựa trắng nhỏ đi kèm với servo được sử dụng (bởi vì đầu nối có những chiếc răng nhỏ mà không thể in được).

Cho dự án tiếp theo, tôi muốn sử dụng servo này nhưng muốn kết nối phần của tôi trực tiếp với servo - vì vậy tôi đã làm cái này.

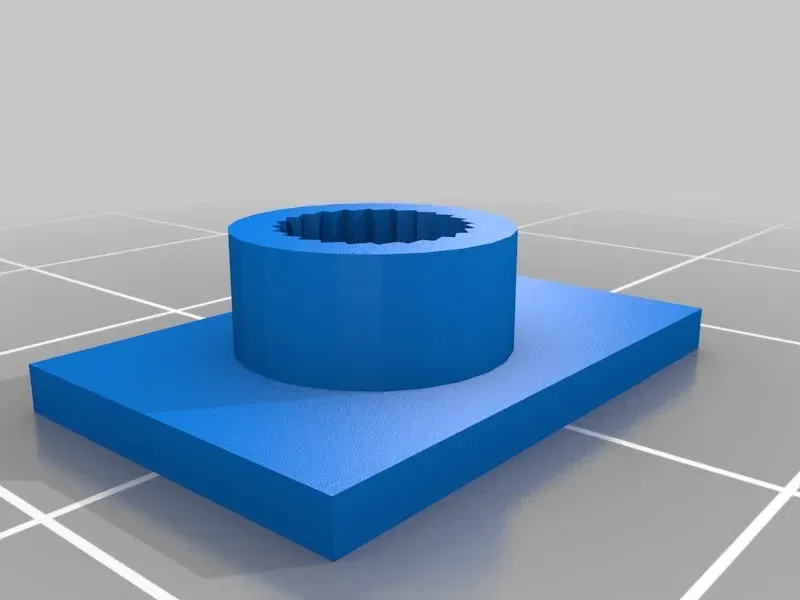

Nếu bạn phóng to, bạn sẽ thấy đây không phải là một lỗ tròn, bên trong có những chiếc răng nhỏ 0.5mm.

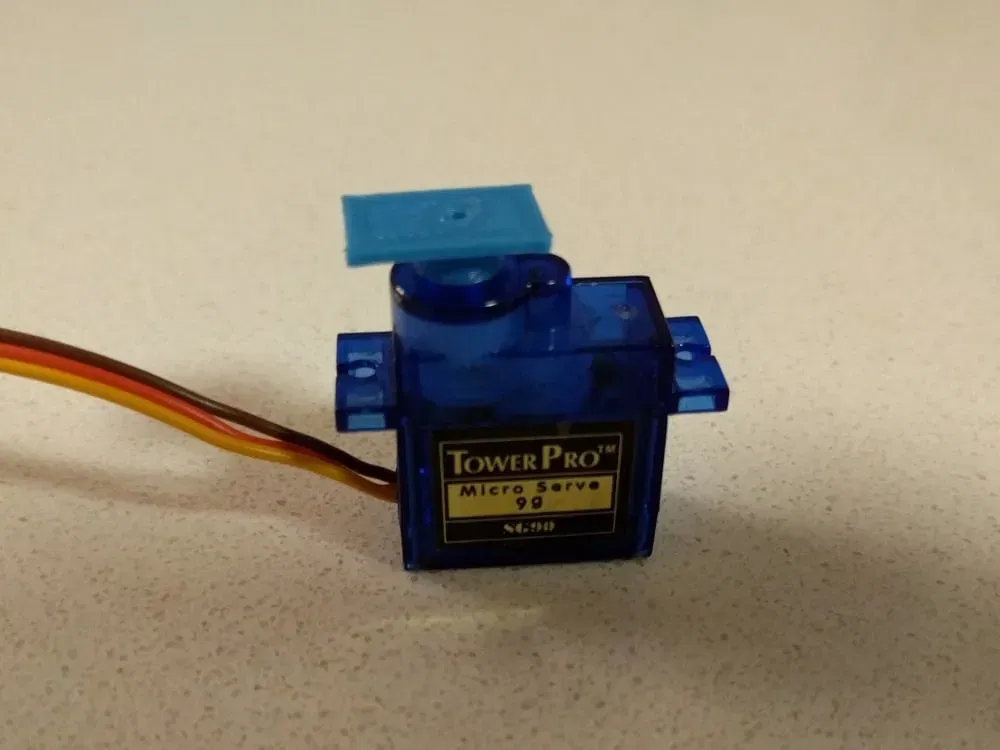

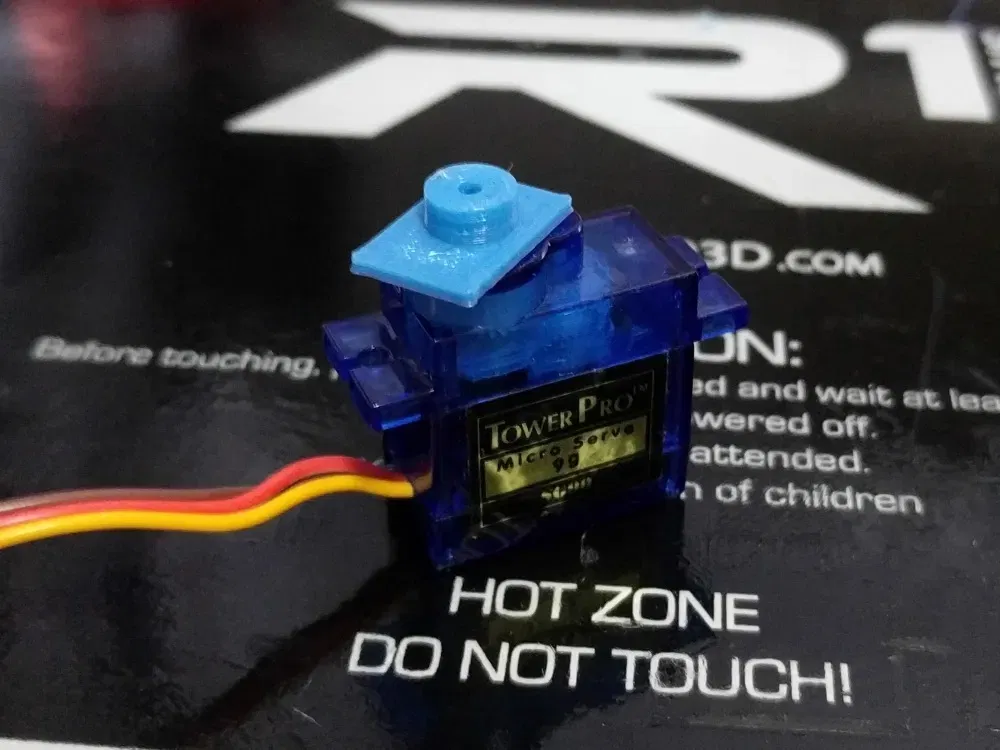

Kết nối cái này với servo yêu cầu một chút lực nhưng nó hoạt động rất tốt.

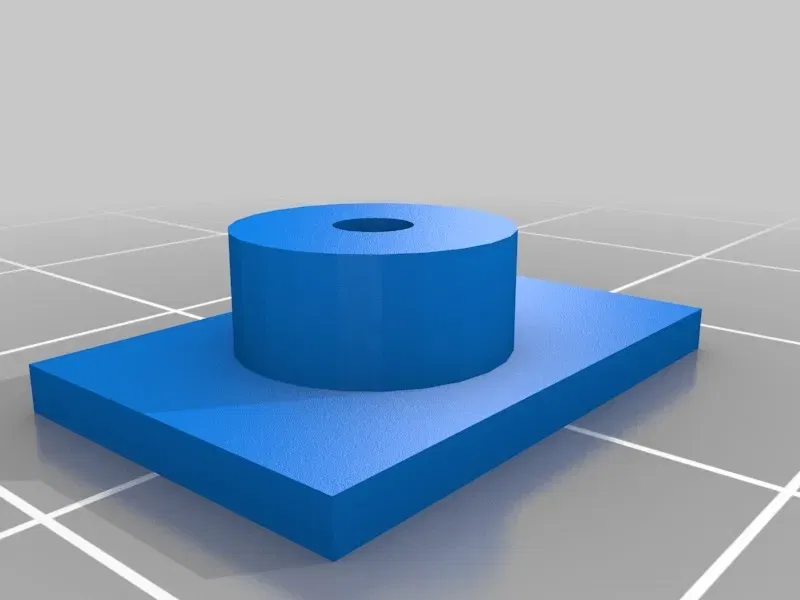

Rõ ràng đây không phải là một đối tượng độc lập, đây là để bạn sử dụng trong thiết kế của bạn để kết nối một servo, tôi đã bao gồm STL mà tôi đã in để thử nghiệm đầu nối và tệp nguồn SketchUp.

Cũng rõ ràng, bạn cần một máy in được hiệu chỉnh tốt để in các chi tiết 0.5mm, vì vậy hãy in thử trước khi làm bất cứ điều gì phụ thuộc vào nó.

Lưu ý: nó hoạt động nếu được in với đầu nối ở trên hoặc dưới của bản in, tôi chưa làm cho nó hoạt động nếu đầu nối nằm ở một bên tường.

Nếu bạn in nó ở dưới cùng và bạn làm méo lớp đầu tiên, bạn có thể cần phải cẩn thận mài vòng ngoài để cho servo vừa, hãy cẩn thận không mài những chiếc răng nhỏ bên trong đầu nối.

Video cho thấy nó kết nối tốt như thế nào tại https://youtu.be/A9TxGgDMwbg (có một lỗ vít trong đầu nối nhưng nó không được sử dụng trong video)

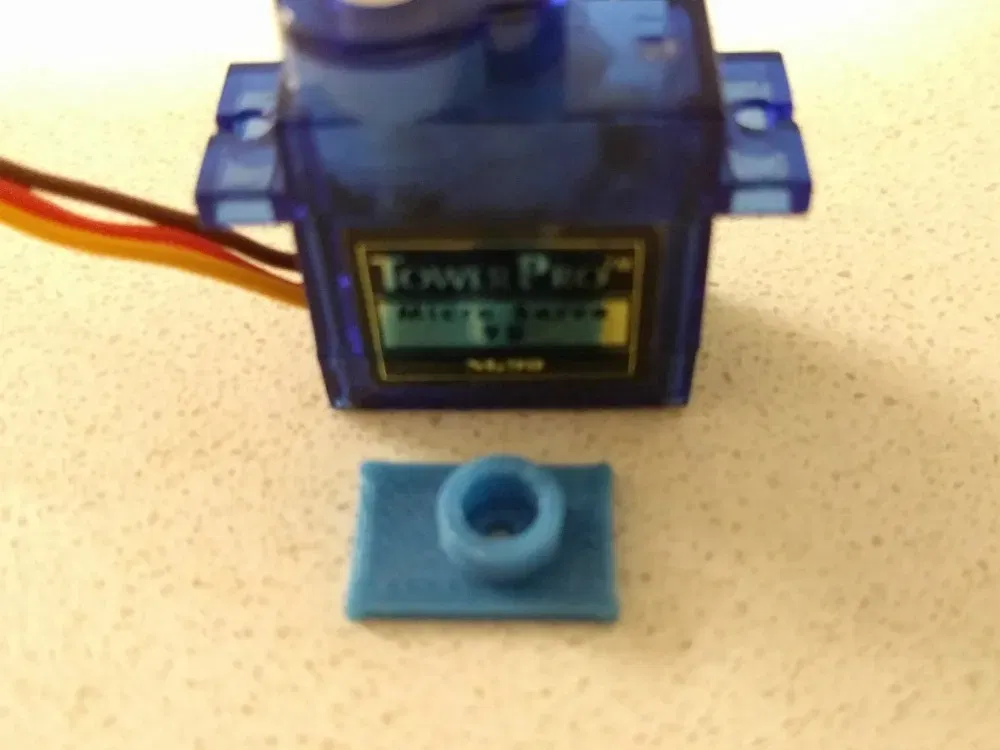

Bản in thử nghiệm được cắt bằng eSlicer và in bằng PLA trên Robo3D R1+ của tôi.
