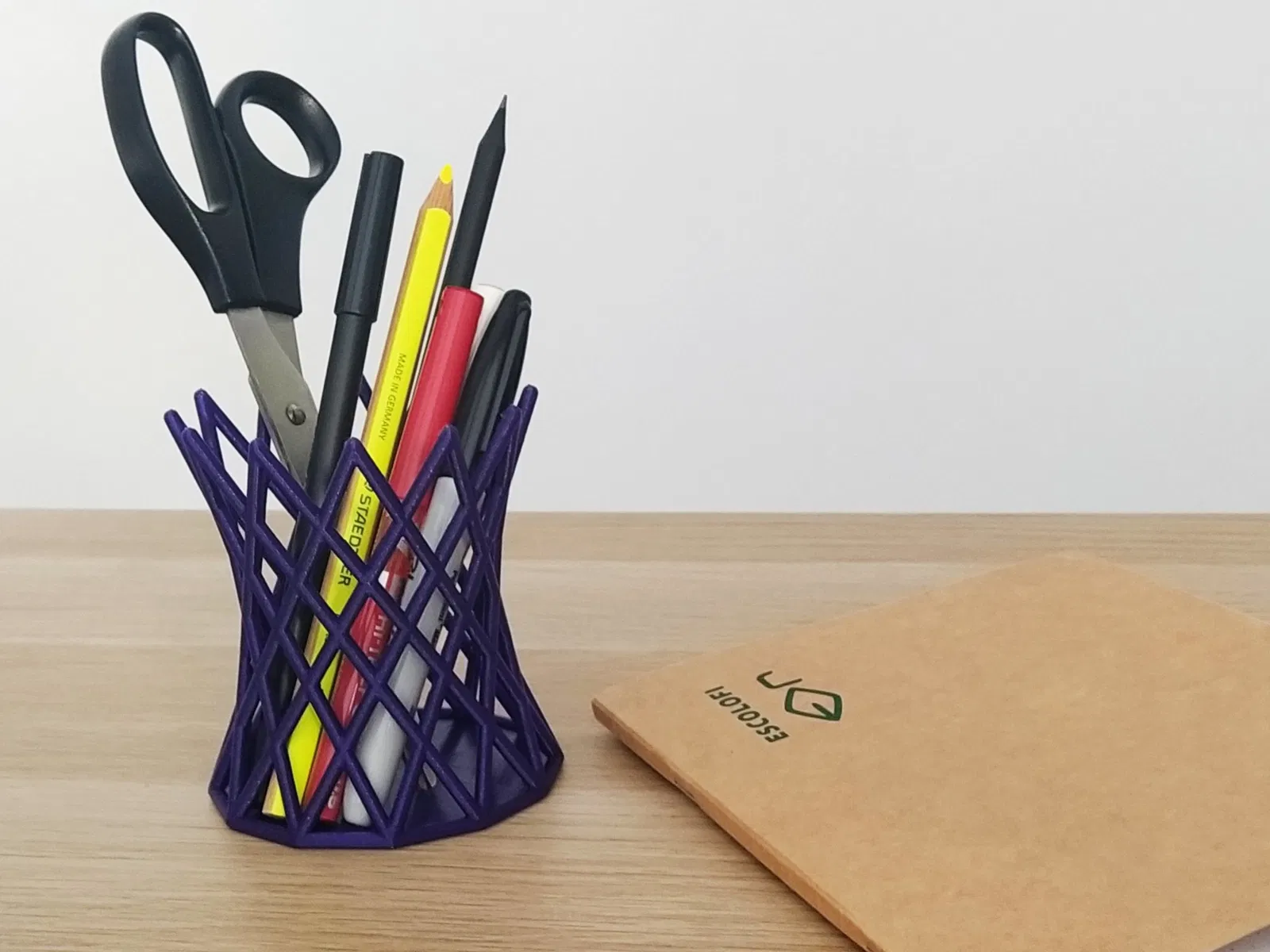

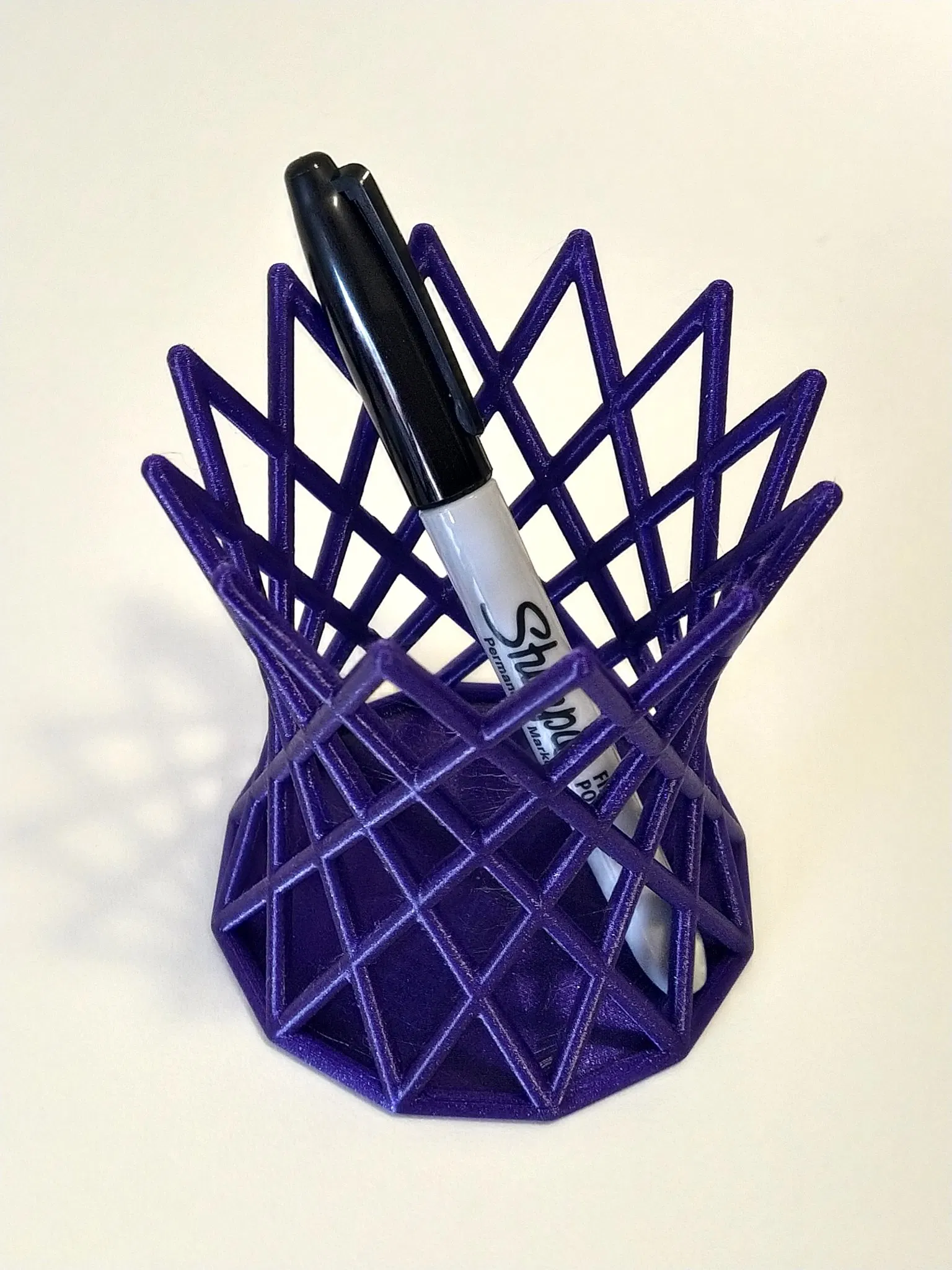

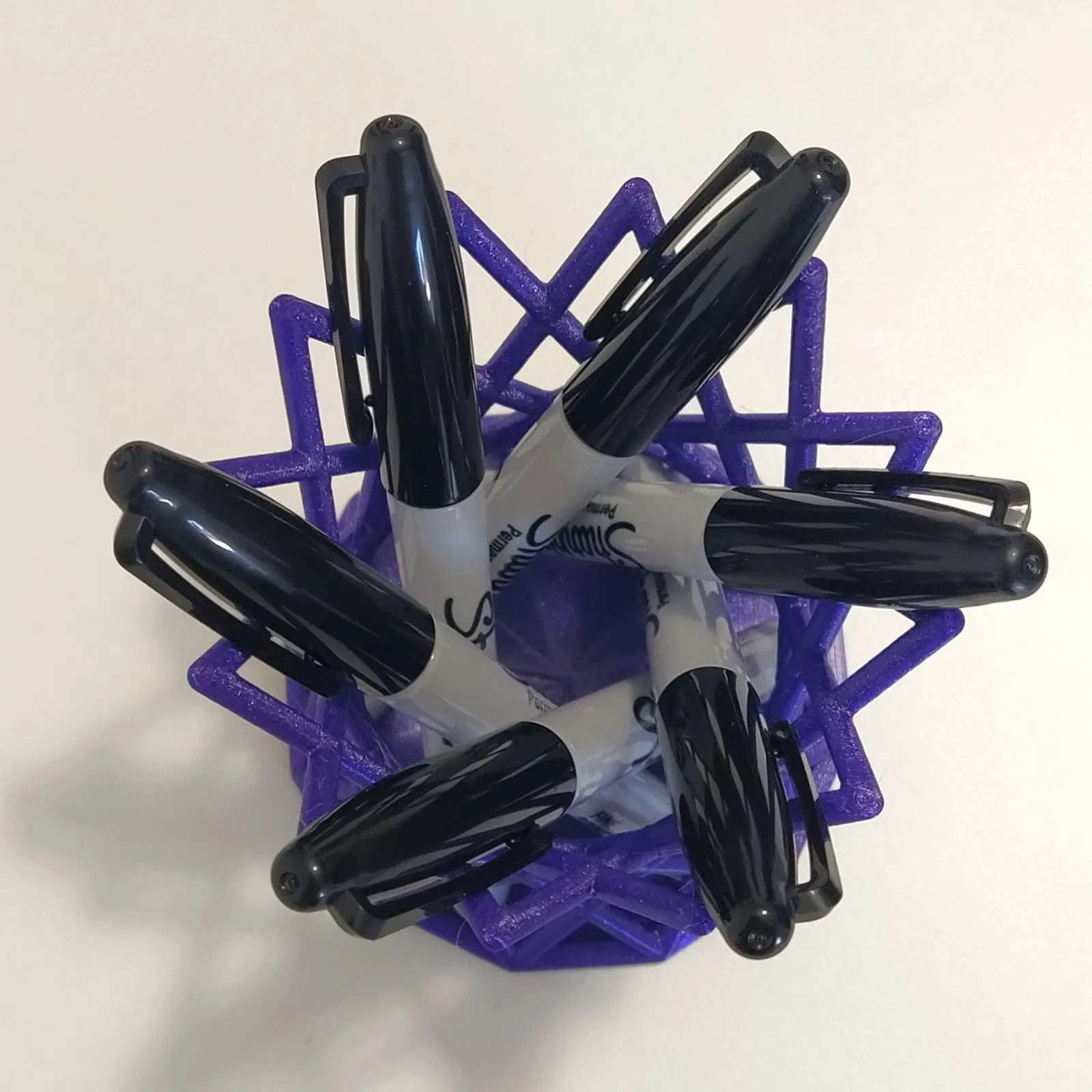

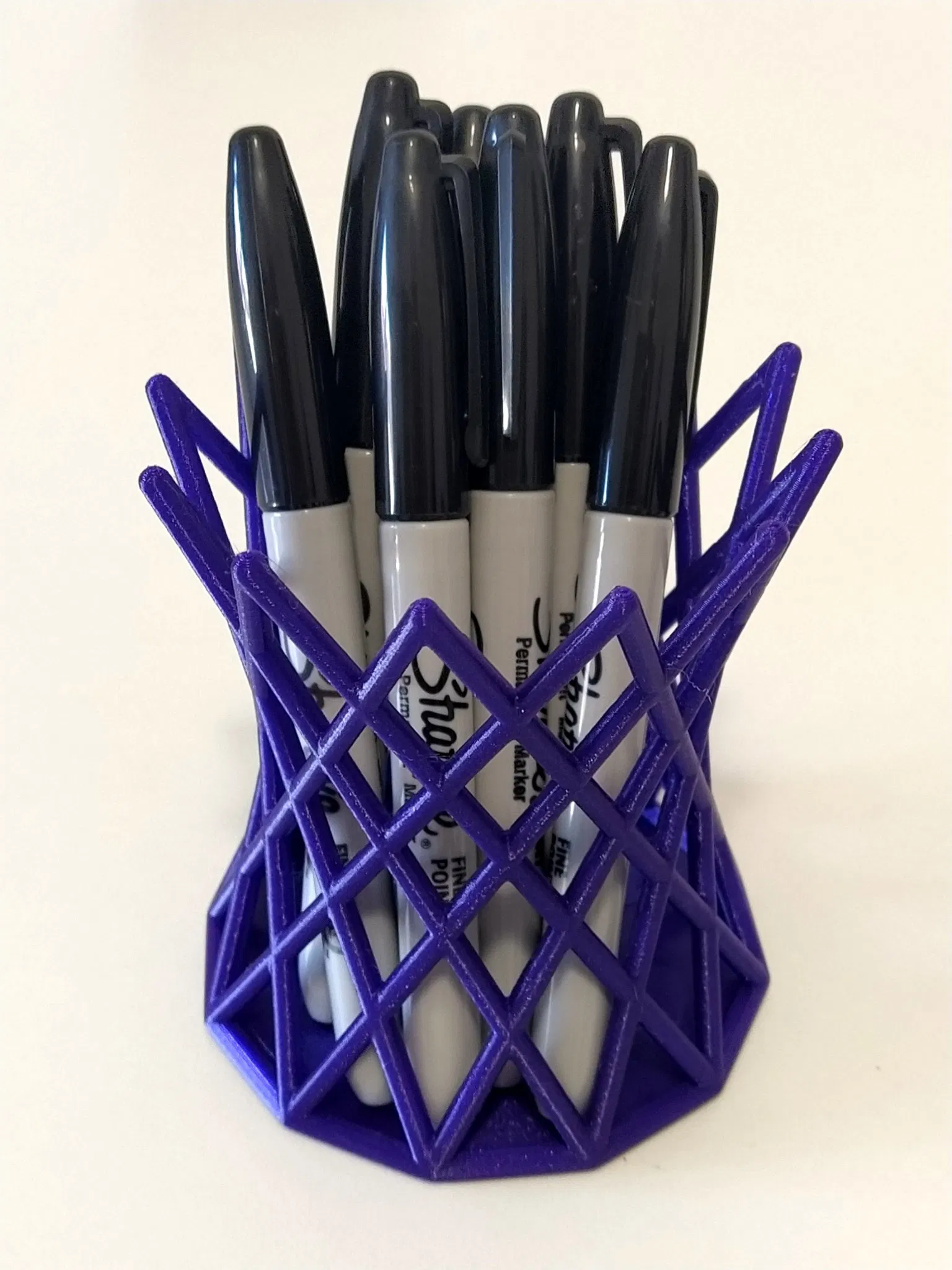

Giá đỡ bút hình hyperboloid mạnh mẽ và phong cách

Một giá đỡ bút mạnh mẽ và phong cách có thể in mà không cần hỗ trợ và yêu cầu 0% độ đầy!

Tệp STL có chiều cao 100 mm, đường kính ngoài 90 mm và đường kính trong xấp xỉ 56,81 mm. Có 12 thanh ở mỗi hướng, kết nối các điểm cách nhau 90º. Các thanh có đường kính 4 mm, trong khi đáy dày 2 mm (=bán kính thanh).

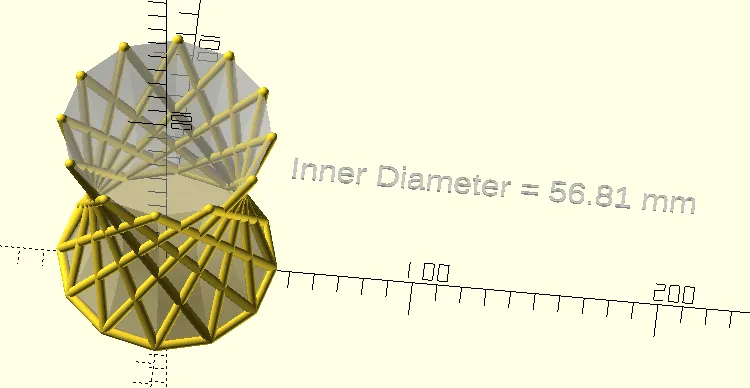

Bạn có thể thay đổi tất cả các cài đặt đó bằng cách sử dụng tệp OpenScad tham số đính kèm. Đường kính trong được tính toán dựa trên các tham số khác và được hiển thị trong bản render xem trước (xem hình ảnh cuối cùng ở trên).

Về hình học của nó

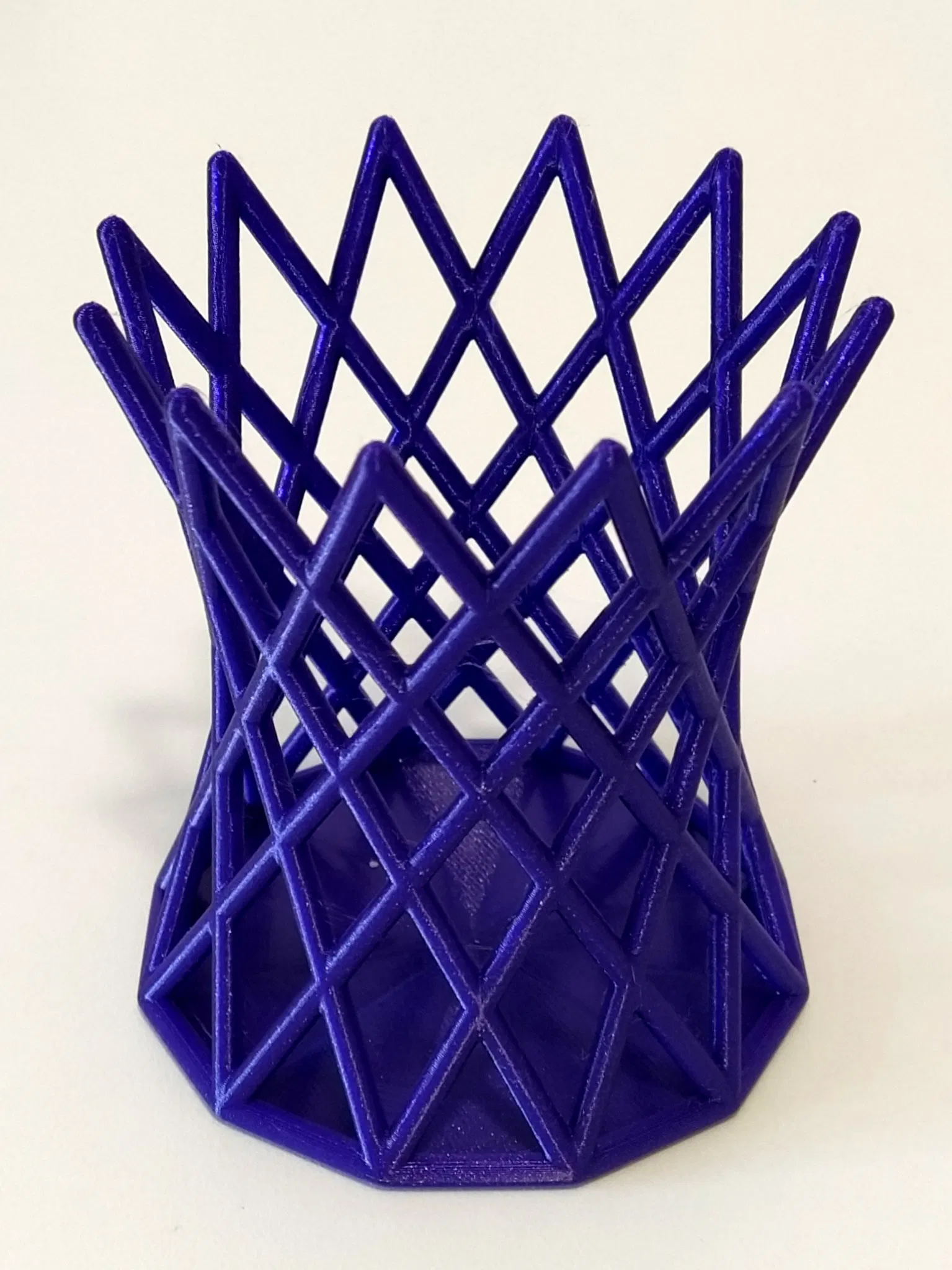

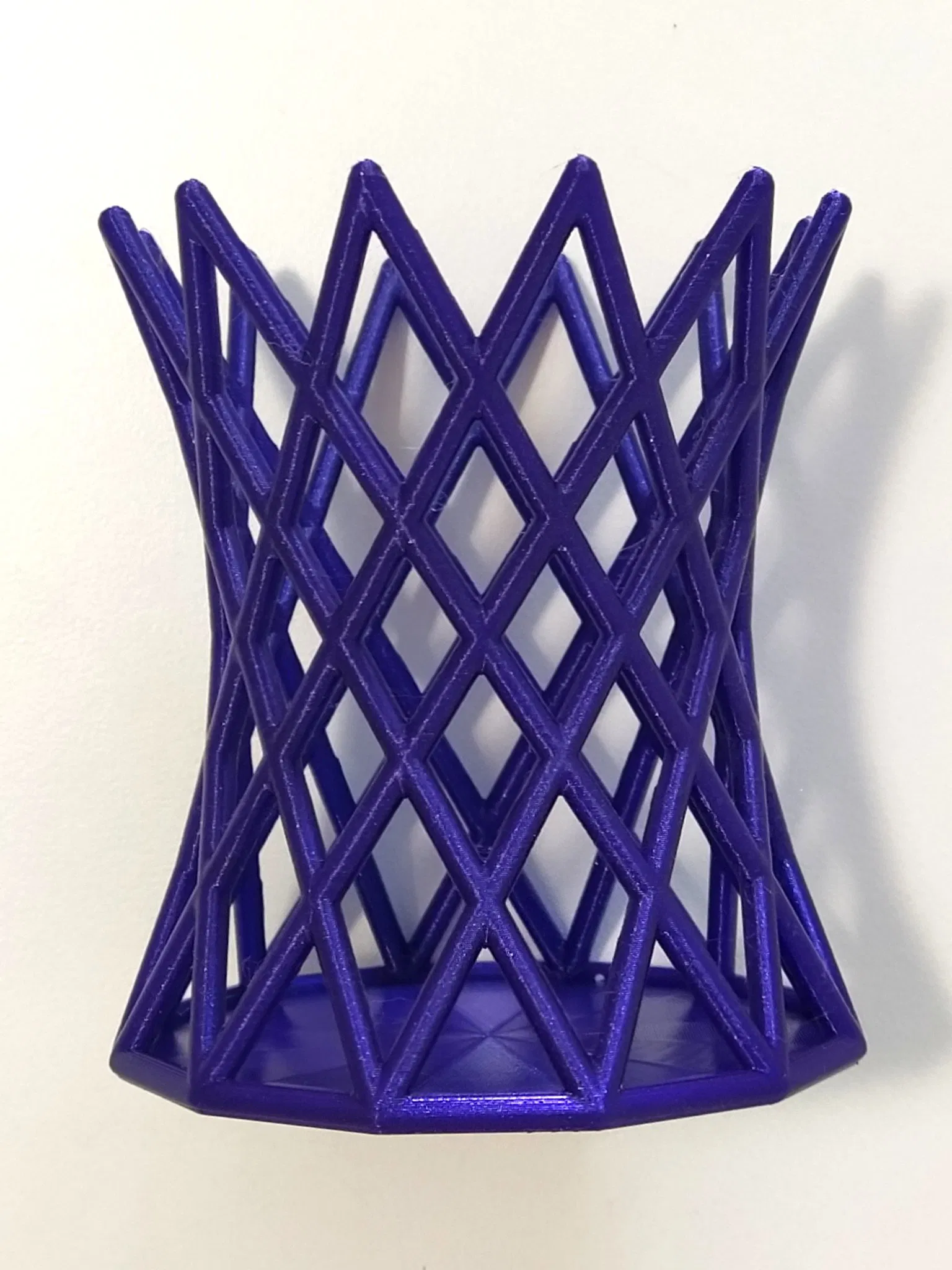

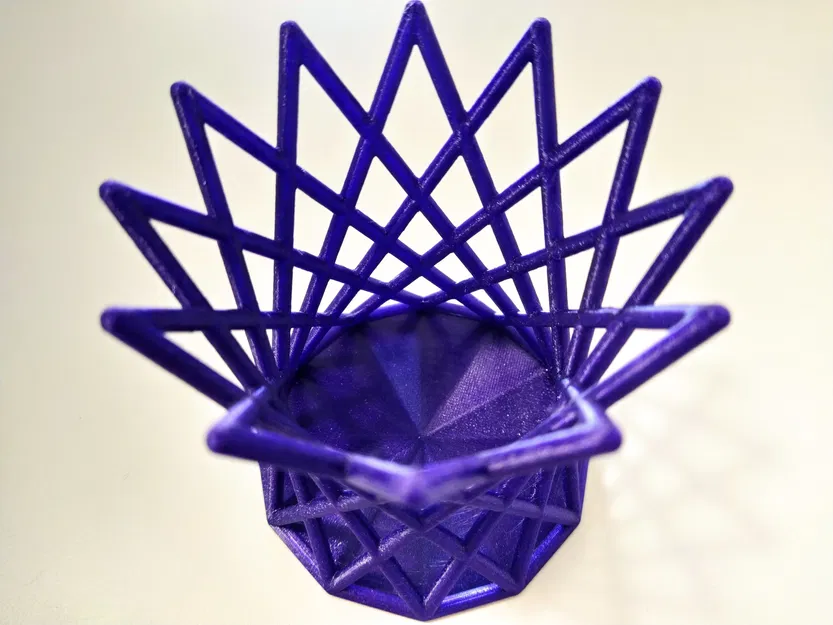

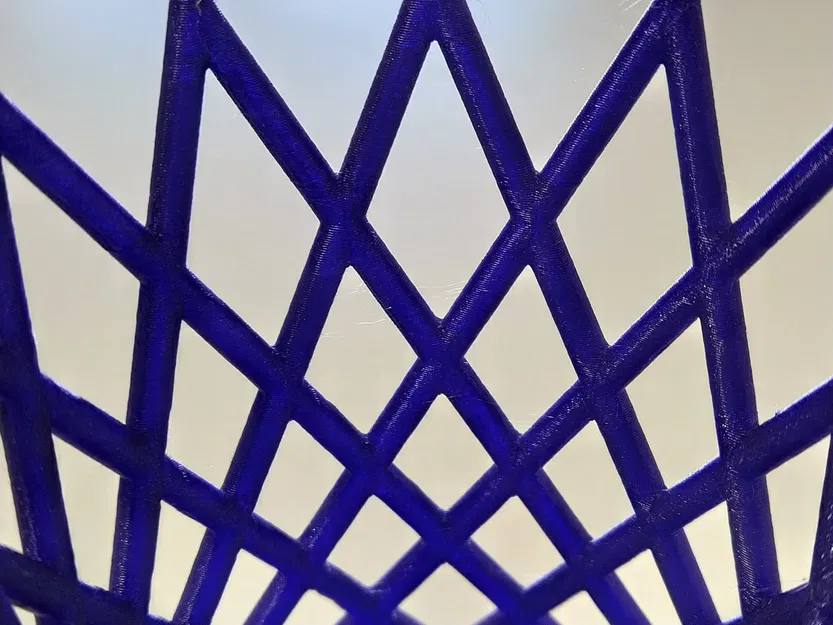

Tin hay không thì tùy, thiết kế này không có đường cong nào! Tất cả các thanh này chỉ là các hình trụ thẳng ở một góc, tạo thành một Hyperboloid của Một Tấm, một trong ba bề mặt có đường gấp đôi tồn tại.

Hyperboloid của một tấm có những tính chất cấu trúc đẹp đẽ đã được khai thác trong kiến trúc trước đây. Ở đây, nó cung cấp độ cứng và sức mạnh cho các bức tường của giá đỡ bút này.

Cài đặt in được khuyến nghị

• 0.4 Nozzle
• 0.2 Chiều cao lớp
• 2 tường
• 0% Độ đầy
• Không có hỗ trợ
• Kéo cao để tránh dây (Tôi đã sử dụng 5mm trong Mini+ của tôi)

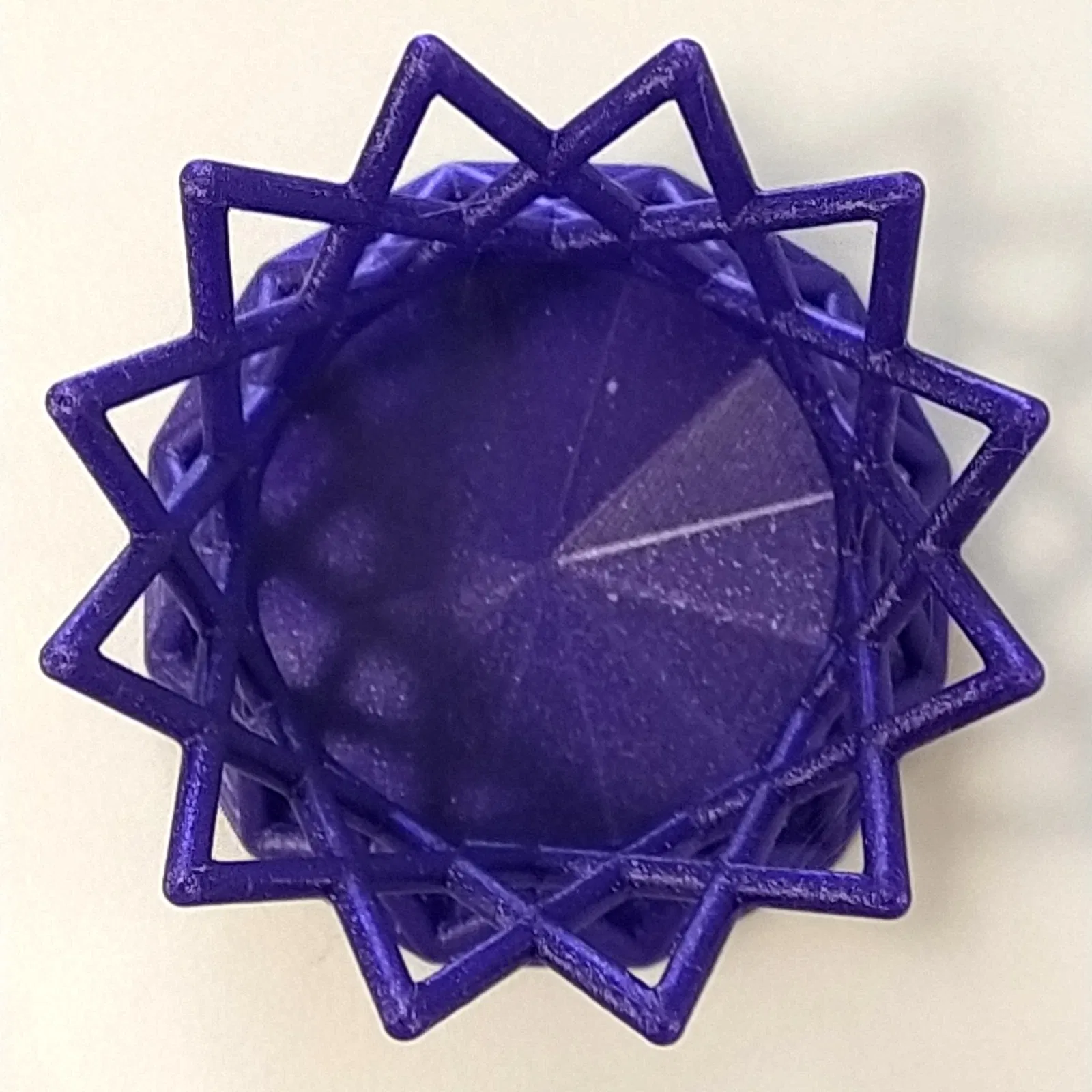

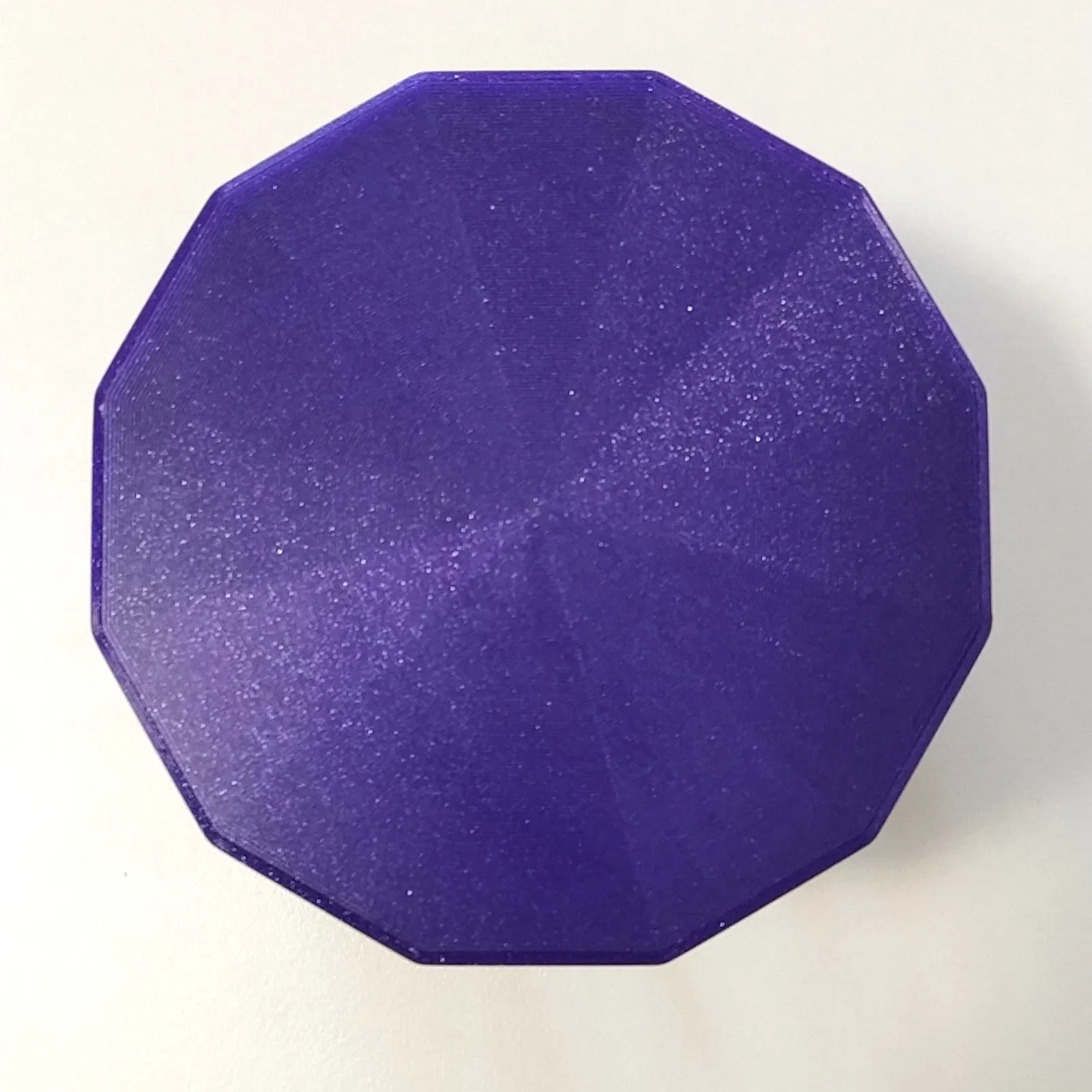

• Các lớp trên và dưới đồng tâm (đây là một lựa chọn thẩm mỹ)
