Mini - Cuộn chỉ Filament Mẫu

Thông tin cơ bản

Đây là những cuộn chỉ thu nhỏ dùng làm mẫu thử filament, có kèm nhãn tùy chọn để bỏ vào bên trong.

Cuộn chỉ filament mini thì có nhiều lắm, nhưng chưa có cái nào đáp ứng được yêu cầu của tui hết. Hoặc là nó quá to, quá nhỏ, quá lỏng, không dán nhãn được, v.v. - nên tui quyết định tự thiết kế.

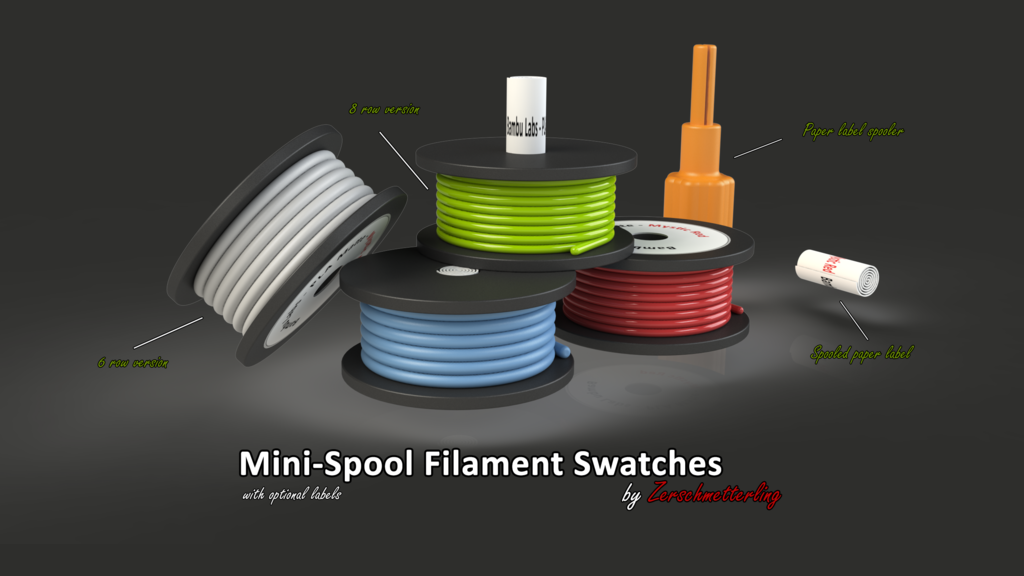

• Chúng có hai kích cỡ, loại 6 hàng và loại 8 hàng.
• Đường kính ngoài là 27 mm.
• Chiều rộng là 12 mm.
• Một cuộn gồm 3 phần: 2 phần hông (SpoolShell) và 1 phần filament (Filament_6Row / Filament_8Row)
• Không cần keo, các bộ phận khớp với nhau rất chặt.
• Tùy chọn, bạn có thể in "Paper label spooler" để lưu trữ nhãn nhỏ bên trong cuộn chỉ. Có sẵn mẫu nhãn.

Thông tin mô hình

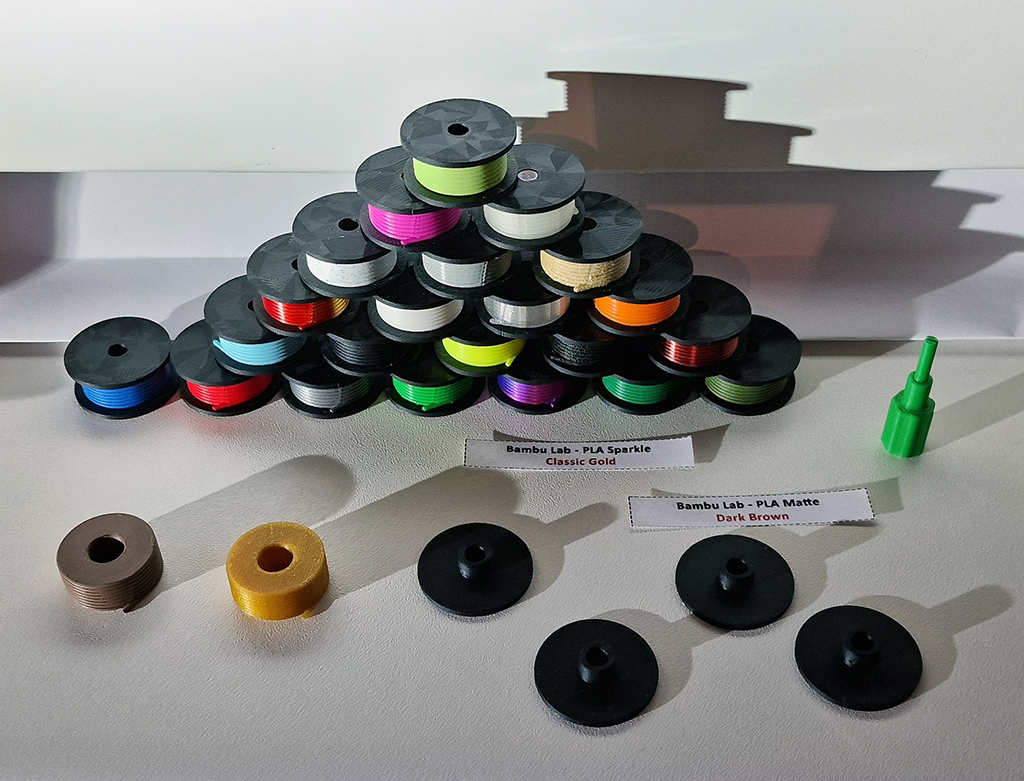

Một cuộn chỉ filament mini gồm các thành phần sau:

• 2x Phần hông (MiniFilamentSpools_SpoolShell.STL)
• 1x Phần filament (MiniFilamentSpools_Filament_XRows.STL)

Có hai phiên bản phần filament - một phiên bản chi tiết hơn với 8 hàng và một phiên bản lớn hơn với 6 hàng - tùy sở thích của bạn thôi :)

Tùy chọn, bạn có thể in "Paper label spooler". Đây là một công cụ nhỏ giúp bạn cuộn nhãn giấy lại và nhét trực tiếp vào cuộn chỉ mini của mình.

Hướng dẫn in

Nếu có thể, tui khuyên bạn nên dùng file *.3mf của tui. Mọi thứ đều có trong đó trên các khay in khác nhau với cài đặt tối ưu.

Nếu không dùng được thì cũng không sao - in rất dễ.

Chỉ cần in 3 phần cho mỗi cuộn chỉ và "Paper Spooler Tool" tùy chọn với cài đặt tối ưu 0.16mm trên đầu phun 0.4. Cài đặt tiêu chuẩn cho cấu hình này là ổn (15% infill + kiểu bạn thích). Thứ duy nhất bạn nên thêm là đường viền trong 2 mm cho "Filament.STL" và đường viền ngoài cho "Paper Spooler Tool". Không cần hỗ trợ.

Nếu bạn muốn in bằng AMS và muốn in cả bốn vật liệu cùng lúc mà không tốn vật liệu và tiền bạc, bạn có thể sử dụng cấu hình in của tui hoặc đặt trình tự in thành "by object" cho "Filament.STL". Trong trường hợp này, hãy nhớ đặt chúng cách xa nhau.

Cấu hình in được thiết kế cho AMS và để in cả bốn cùng lúc và "Paper Spooler Tool" tùy chọn bằng bất kỳ vật liệu nào bạn thích với các cài đặt đã đề cập. Tui khuyên bạn không nên thay đổi layer_height cũng như vị trí của Plate 2 hoặc 3, mọi thứ còn lại có thể điều chỉnh theo ý muốn.

Hướng dẫn lắp ráp

Lắp ráp rất đơn giản. Bạn có thể tìm thấy hình ảnh và video các bước lắp ráp trong thư viện.

Cuộn chỉ mini:

Chỉ cần lắp một phần hông từ trên xuống và một phần từ dưới lên vào phần filament. Xong!

Mô hình được thiết kế để không cần keo. Do đó, bạn có thể cần dùng chút sức. Tui khuyên bạn nên dùng một vật phẳng lớn để ép các phần hông vào phần filament

Nhãn tùy chọn:

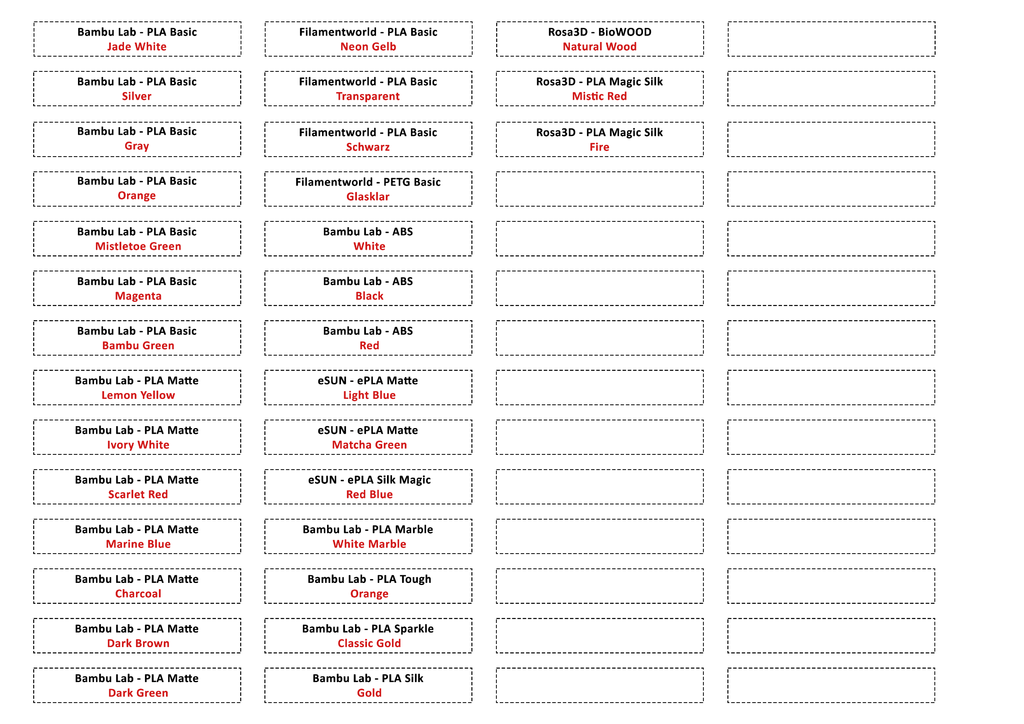

Nếu bạn muốn sử dụng nhãn tùy chọn, cứ tự nhiên dùng mẫu của tui hoặc tạo nhãn riêng. Nhãn có kích thước 10 mm x 60 mm - tất nhiên bạn cũng có thể làm chúng ngắn hơn / dài hơn. Tui đã sử dụng font Calibri In đậm cỡ 10.

Sau đó in và cắt nhãn ra, rồi dùng "Paper Label Spooler" như trong hình / video để cuộn nhãn và nhét vào cuộn chỉ.

Nếu có câu hỏi hoặc đề xuất cải tiến, đừng ngại ngùng nhé. :)
