Máy Hút Khói Hàn Cấp Nguồn Qua USB PD, Tương Thích Pin Ryobi

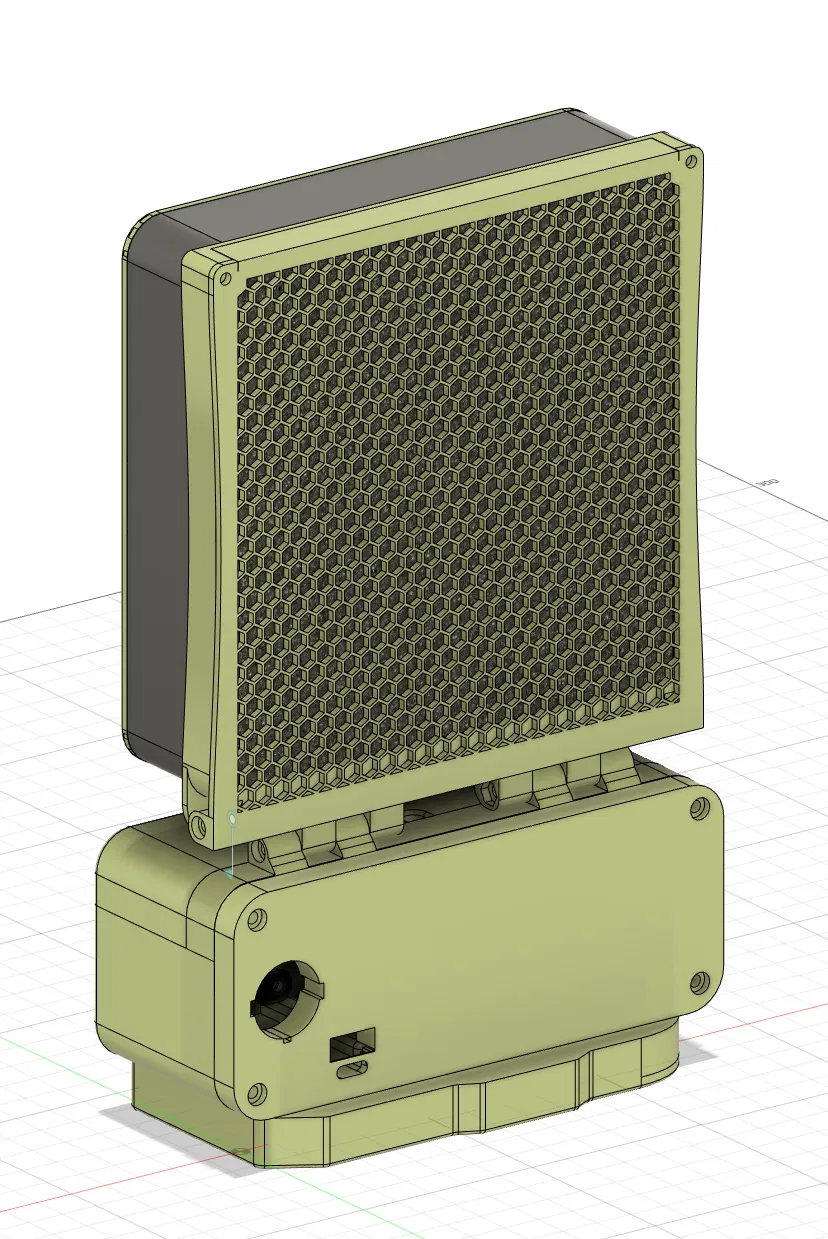

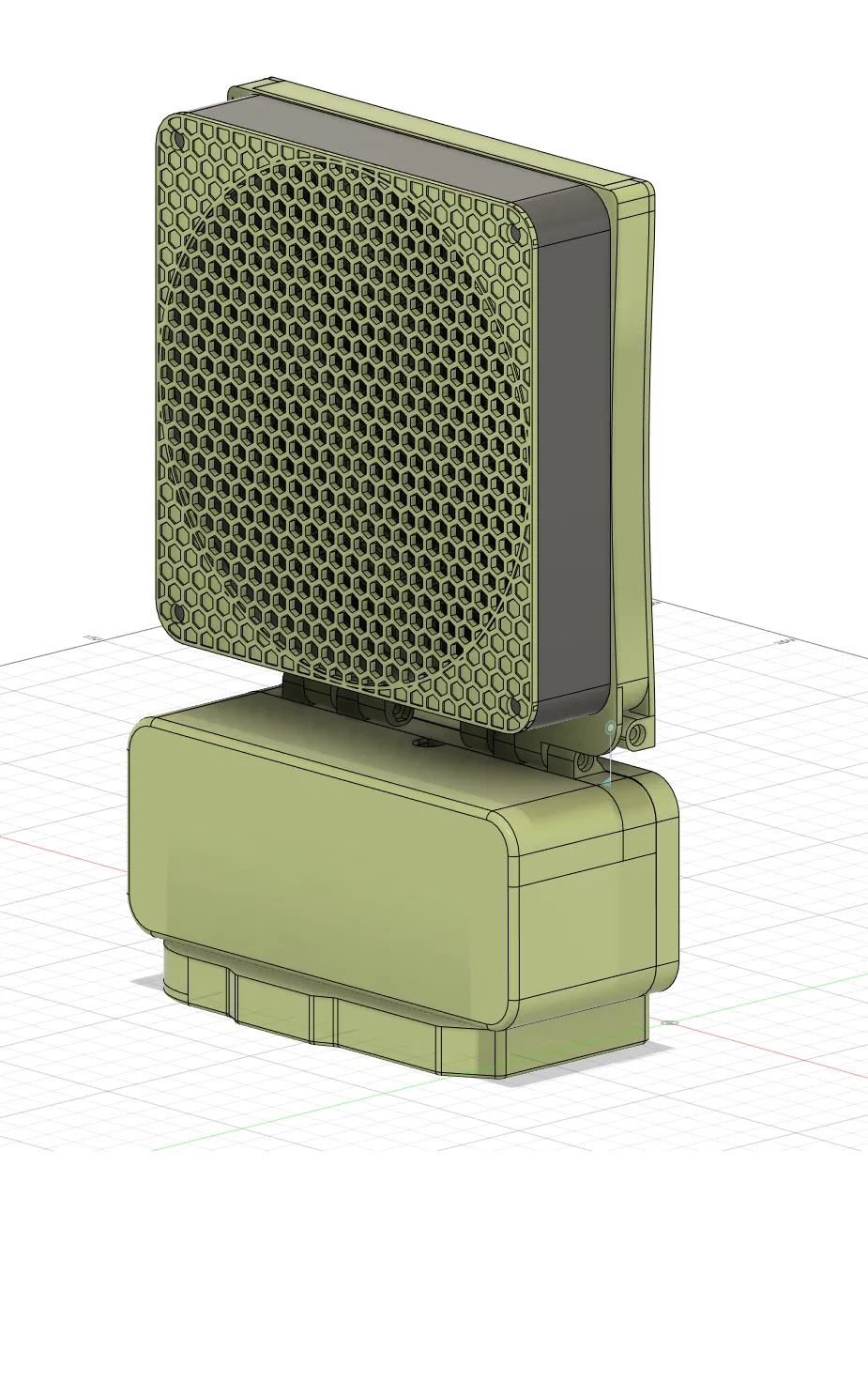

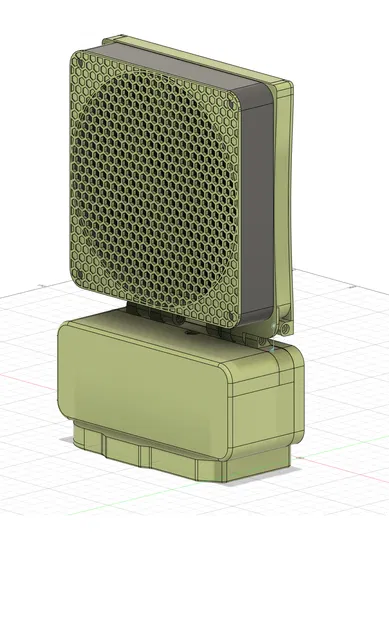

Kế thừa ý tưởng từ các máy hút khói hàn khác, đây là phiên bản Máy hút khói hàn của tôi, nhằm mục đích mang lại khả năng di động tốt nhất cho việc hàn:

• Giảm khói với Bộ lọc Carbon Weller WSA350F phổ biến
• USB PD để cấp nguồn cho mỏ hàn như TS80P/TS101/Pinecil
• Nguồn điện không dây và sạc lại bằng pin Ryobi ONE+ 18v phổ biến
• Chuyển đổi điện áp để cấp nguồn cho quạt máy tính 140mm thông thường
• Pin Ryobi phục vụ mục đích kép, cung cấp khối lượng ổn định làm đế cho quạt
• Bản lề lớn cho phép nghiêng quạt để định vị tối ưu
• Vỏ bộ lọc có thể dễ dàng mở ra, cho phép thay thế bộ lọc carbon khi cần thiết
• Họa tiết lưới lục giác được sử dụng cho phong cách và chức năng như một lưới tản nhiệt, các hình lục giác nhỏ được thiết kế để giữ an toàn cho những ngón tay bé nhỏ

Vật liệu cần thiết:

Số lượng

Phần

Phần đề xuất

~200g

Sợi PLA

Prusament PLA

1

Quạt máy tính 140mm (12V)

Noctua NF-A14

1

Công tắc gạt SPST tròn

Công tắc Rocker KCD1-X-Y

1

Bộ lọc Carbon

Weller WSA350F

2

Lò xo lá tế bào

Keystone 209

1

Bộ chuyển đổi USB Type C PD

ACEIRMC 60W PD 3.0 Adapter

1

Bộ chuyển đổi Buck DC-DC để giảm điện áp 20V xuống 12V

LM2596 DC-DC Buck Converter

1

Pin Ryobi ONE+ 18V

Bộ khởi động hiệu suất cao ONE+ 18V

~2 ft

Dây điện

Silicone hai ruột 14 ga

19

Chèn nhiệt M3x3

Chèn ren CNC Kitchen

8

Vít tự khai thác M5x10

– Cần tổng cộng 8 chiếc, và 4 chiếc trong số này đi kèm với Noctua NF-A14.

Vít quạt máy tính (50 cái)

2

M3x8mm

Bộ sưu tập M3

2

M3x10mm

2

M3x15mm

13

M3x20mm

4

M3x40mm

2

M3x50mm

2

Đai ốc khóa M3

Đai ốc hex uxcell nylock

Vật liệu/Công cụ tùy chọn

Phần

Phần đề xuất

Ống co nhiệt

Bộ ống co nhiệt Wirefly 3:1

Đầu nối XT30

Đầu nối XT30 10 đôi

Bộ móc

Bộ móc và mũi nhọn CHANNELLOCK HP-4ECP 4 chiếc

Súng nhiệt

Súng nhiệt Wagner Furno 750

In ấn:

Mỗi bộ phận đều được thiết kế với bề mặt in lý tưởng và các bộ phận này được định vị tương ứng trong từng tệp 3mf.

Không cần vật liệu hỗ trợ in, ngoại trừ Giá đỡ Ryobi. Bộ phận lớn hơn nên được in với vật liệu hỗ trợ được bật. Vật liệu hỗ trợ cần thiết cho giao diện kẹp với pin Ryobi và có thể được loại bỏ bằng móc 90°.

PLA là ổn. Tôi đã thiết kế và thử nghiệm từng bộ phận ở độ cao lớp 0,15mm bằng đầu phun 0,4mm.

Lắp ráp

Chuẩn bị

Chèn các bộ chèn nhiệt vào các mô hình như sau:

• Giá đỡ pin Ryobi cần 4 chiếc được đặt vào mặt dưới của bộ phận trên.
• Lưới Đáy Vỏ Bộ lọc sử dụng 4 chiếc: 2 ở trên và 2 ở các cạnh ngoài phía dưới. Chúng được sử dụng để cố định Vỏ Bộ lọc Bên ngoài và cho phép thay thế bộ lọc carbon.
• Bảng Điều khiển sử dụng 2 chèn, 1 ở mỗi bên của vị trí gắn bảng USB PD.
• Vỏ Điện tử sử dụng 9 chèn: 4 ở phía trước, dùng để gắn Bảng Điều khiển, và 5 ở phía dưới cho Giá đỡ Ryobi.

Lắp ráp Điện tử

Sử dụng sơ đồ trên làm hướng dẫn, hàn và hoàn thiện dây bằng ống co nhiệt và đầu nối XT30 khi cần thiết.

Khi sử dụng đầu nối XT30, hãy chú ý đến cực tính. Lưu ý rằng mặt phẳng được đánh dấu là “+” để chỉ phía dương.

Không kết nối quạt vội. Bộ chuyển đổi buck cần được hiệu chuẩn đến điện áp đầu ra chính xác trước.

Để chuẩn bị kết nối quạt, hãy cắt bỏ đầu nối quạt, để lại phần lớn dây quạt còn nguyên vẹn. Sau đó tuốt dây màu đen (GND) và dây màu vàng (+12V) của quạt. Nếu bạn đang sử dụng quạt có đầu nối 3 chân, hãy kiểm tra tài liệu của quạt để xác minh dây nào là +12V so với GND. Noctua cung cấp sơ đồ chân cắm.

Đầu nối pin Ryobi cần một cặp dây màu đỏ và đen, dài khoảng 15-20cm, hàn vào lò xo lá, sau đó nối các đầu dây đó với đầu nối XT30 cái, hoàn thiện bằng ống co nhiệt.

Trượt các lò xo lá vào các khe của vỏ đầu nối pin Ryobi, chú ý khớp dây màu đỏ (+20V) với + và dây màu đen (GND) với -.

Kiểm tra và Hiệu chỉnh Điện tử

Bộ chuyển đổi buck cần được điều chỉnh và đặt ở điện áp đầu ra 12V trước khi kết nối quạt với các bộ phận còn lại. Để thực hiện:

1. Nối các đầu nối XT30 để vỏ đầu nối pin được kết nối với bộ lắp ráp điện tử.
2. Đặt vỏ đầu nối pin lên pin Ryobi ONE+ 18V và nhấn nhẹ để các lò xo lá tiếp xúc với các cực pin.
3. Xác minh điện áp đầu ra bằng cách dò các lò xo lá bằng đồng hồ vạn năng. Điện áp phải là khoảng 20V DC.
4. Kết nối đồng hồ vạn năng với mặt “OUT+” và “OUT-” của bộ chuyển đổi buck và theo dõi điện áp trong khi điều chỉnh vít chiết áp trên bộ chuyển đổi buck cho đến khi đọc được 12V.

Sau khi xác minh điện áp đầu ra, tháo pin và sau đó hàn dây quạt vào các kết nối OUT+ và OUT- trên bộ chuyển đổi buck.

Với quạt đã được kết nối, hãy kiểm tra lại bộ lắp ráp bằng pin Ryobi và xác minh điện áp tại mỗi đoạn bằng đồng hồ vạn năng. Quạt và USB PD phải hoạt động, và công tắc cũng phải hoạt động.

Lắp ráp Cuối cùng

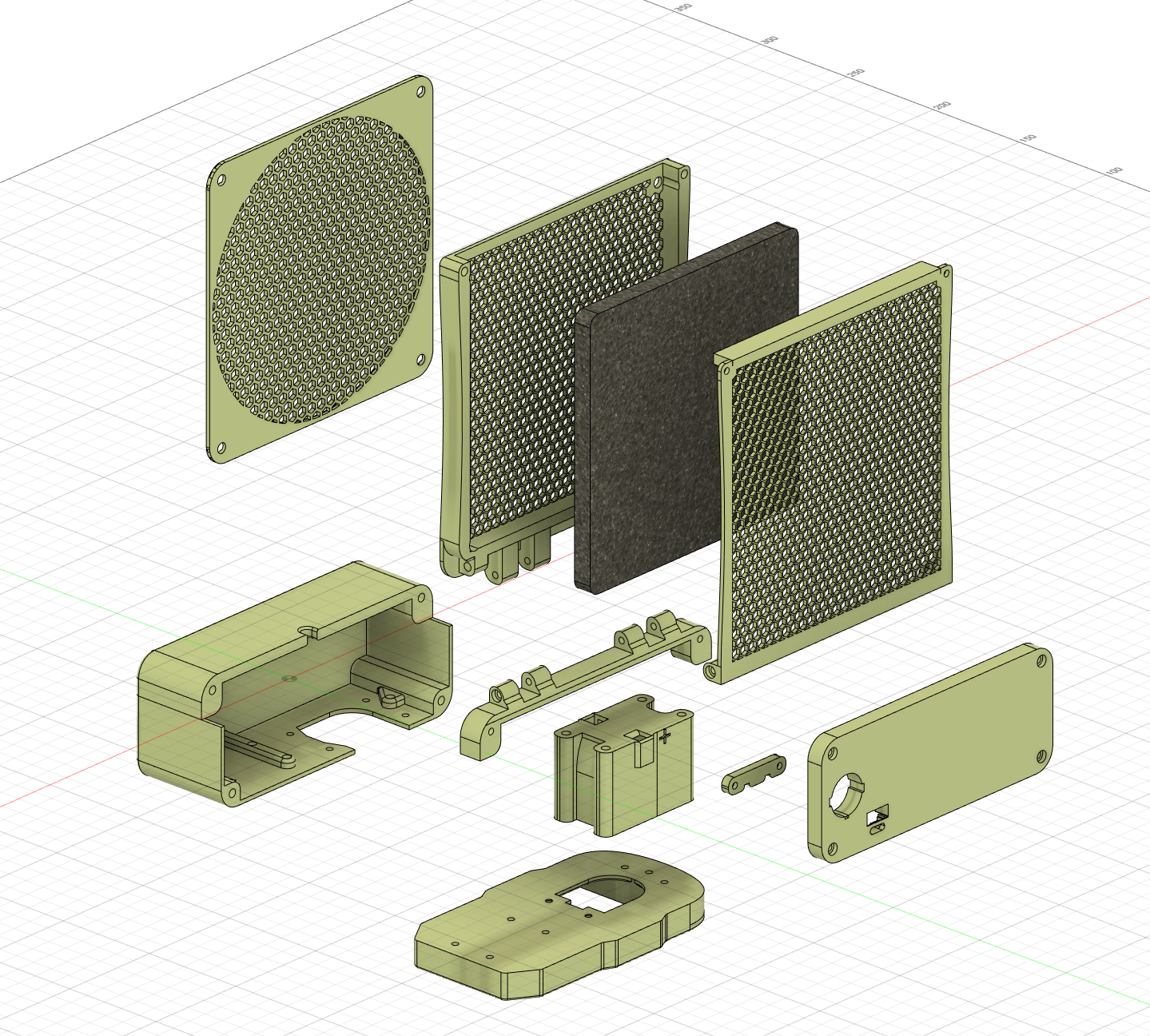

Sử dụng 4 vít tự khai thác M5x10, gắn Nắp Quạt Sau vào mặt sau của quạt. Thực hiện tương tự ở mặt trước bằng Vỏ Bộ lọc Bên trong.

Căn chỉnh Vỏ Bộ lọc Bên trong với Vỏ Bộ lọc Bên ngoài và trượt 2 bu lông M3x15mm vào bản lề để cố định.

Chèn bộ lọc carbon, sau đó đóng vỏ bộ lọc lại, cố định bằng 2 bu lông M3x8mm vào các chèn nhiệt.

Lắp ráp bản lề chính, sử dụng 2 bu lông M3x40mm và đai ốc khóa.

Cố định bộ chuyển đổi buck vào mặt sau bên trong Vỏ Điện tử bằng 2 vít m3x5mm.

Đặt phần trên của Giá đỡ Ryobi vào bên trong Vỏ Điện tử, cực dương hướng ra ngoài. Đặt nửa còn lại của Giá đỡ Ryobi vào vị trí và cố định bằng 9 vít M3x20mm.

Đặt công tắc nguồn và bảng USB PD vào Bảng Điều khiển, cố định bảng USB PD bằng kẹp. Bảng USB PD sẽ sử dụng 2 bu lông M3x50mm, vặn vào các chèn nhiệt.

Dẫn dây quạt vào khe ở trên cùng của Vỏ Điện tử và đảm bảo tất cả các đầu nối được gắn chắc chắn.

Gắn pin Ryobi ONE+ 18V và kiểm tra lại điện tử lần cuối, kiểm tra:

• Bật công tắc nguồn phải khởi động và dừng quạt
• Bật công tắc nguồn phải cho phép bảng USB PD được cấp nguồn
• Pin Ryobi ONE+ 18V phải dễ dàng bấm vào và nhả ra khỏi giá đỡ pin.

Sau khi các bài kiểm tra trên thành công, đặt bản lề dưới vào vị trí trên cùng của Vỏ Điện tử và đóng hộp bằng cách đặt Bảng Điều khiển lên trên và cố định bằng 4 vít M3x20mm.
