Giá Đỡ Cuộn Dây Filament Ma Sát Thấp Creality

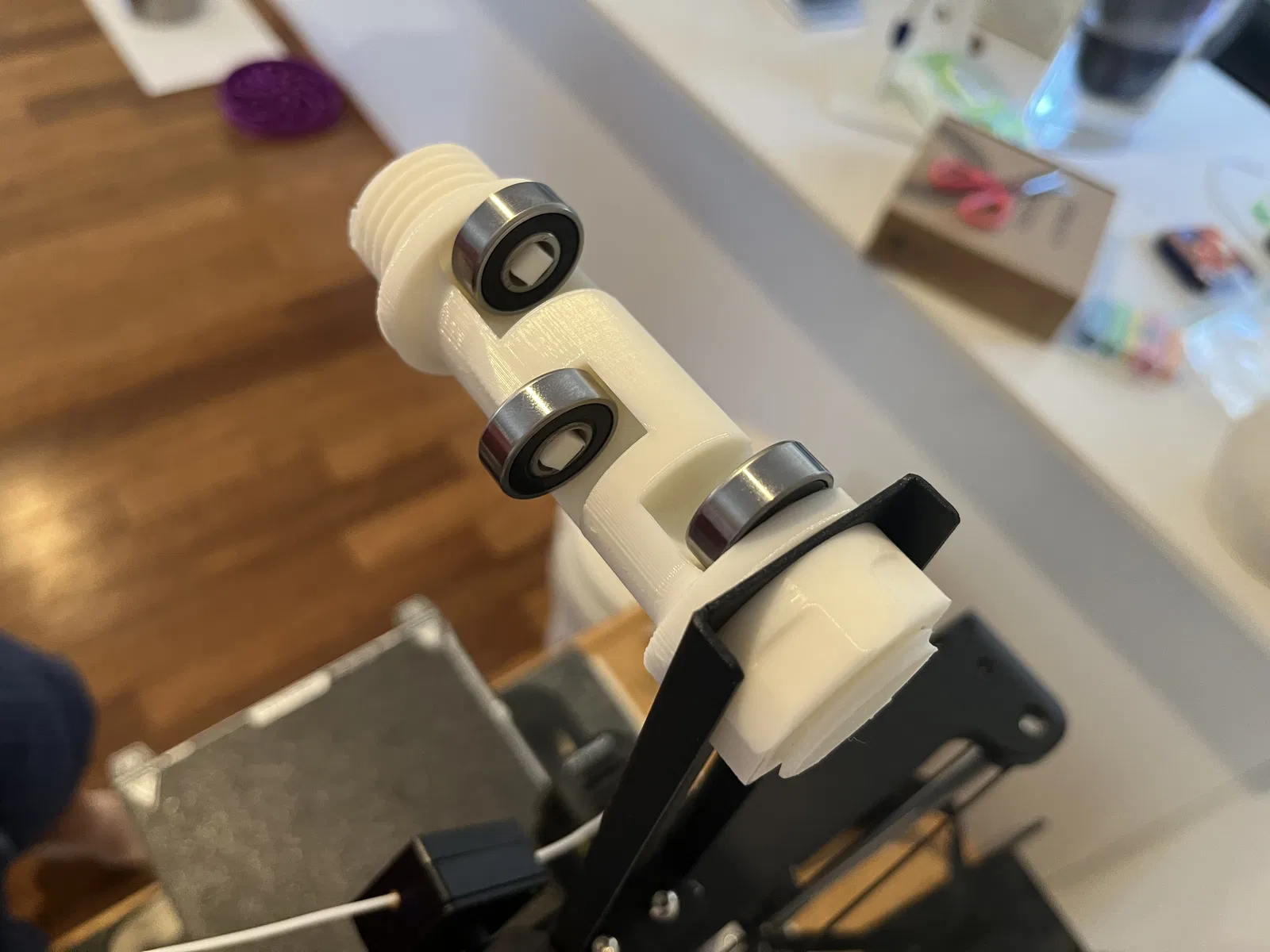

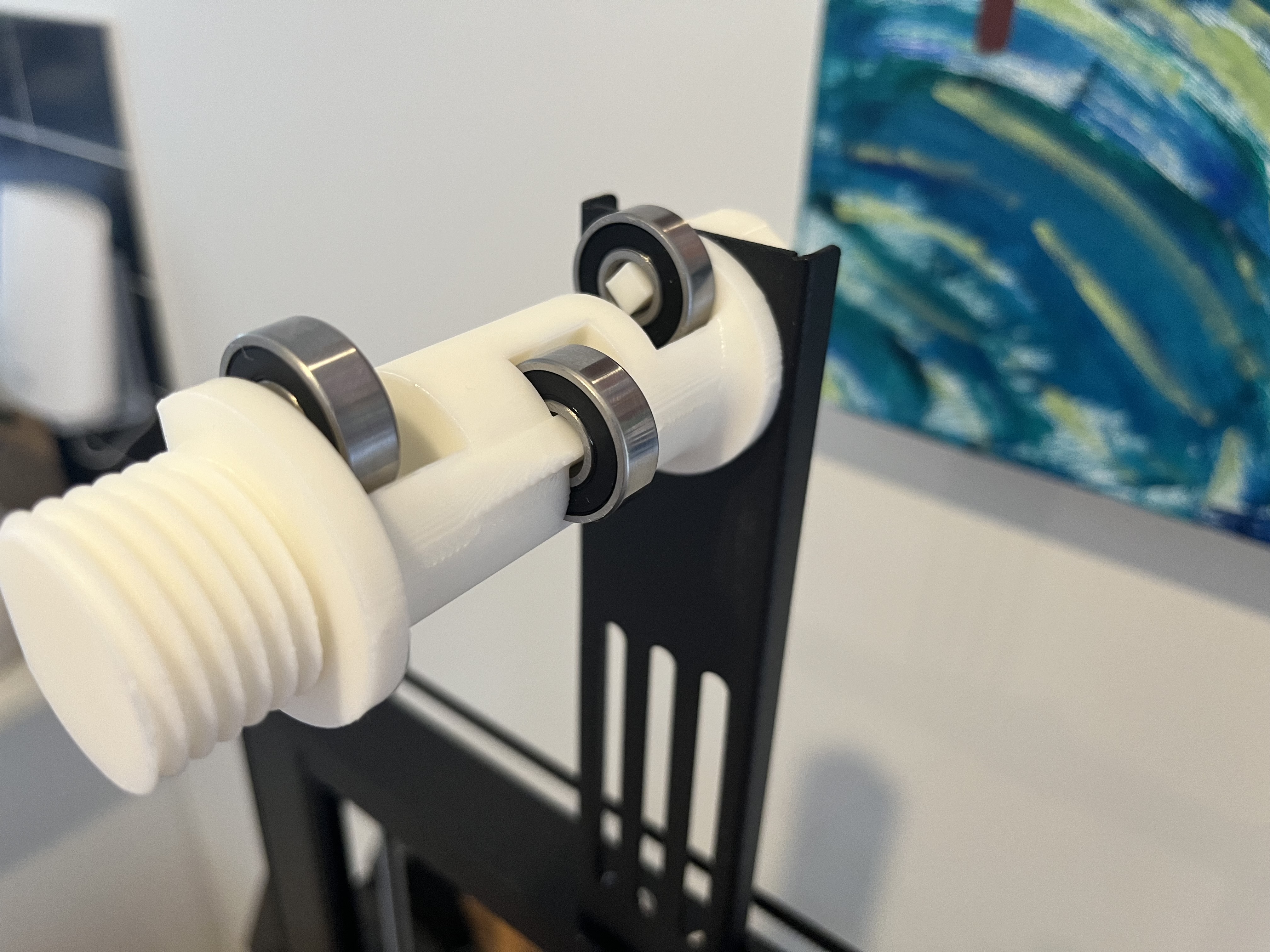

Tôi thiết kế nó để hai vòng bi ở gần tâm chết nhưng bất kỳ vị trí nào từ 10 giờ đến 12 giờ đều hoạt động tốt.

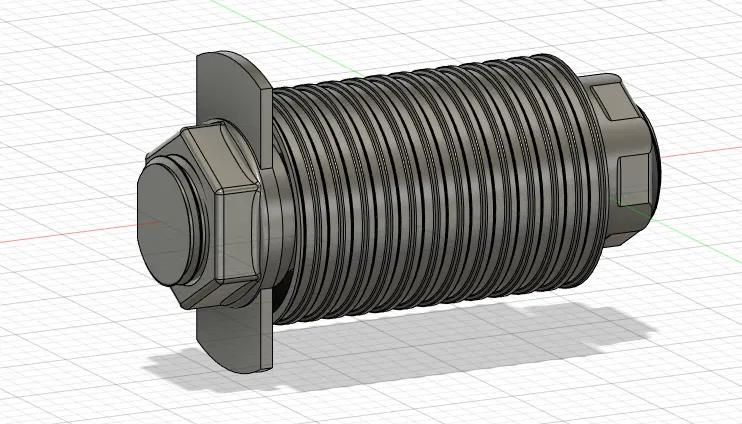

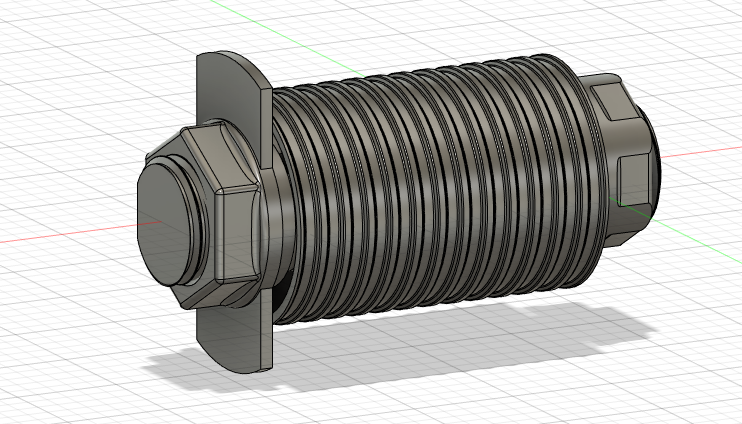

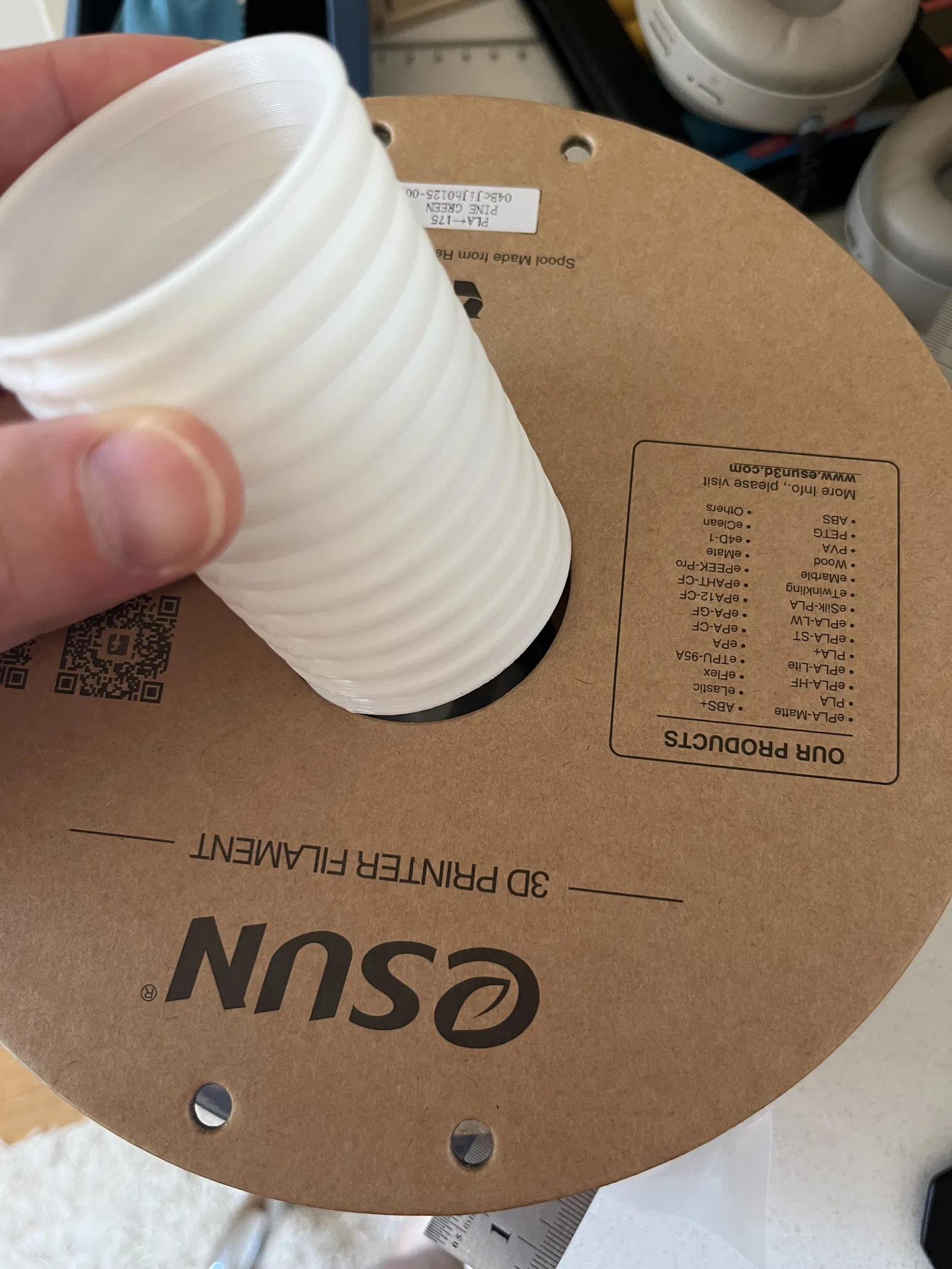

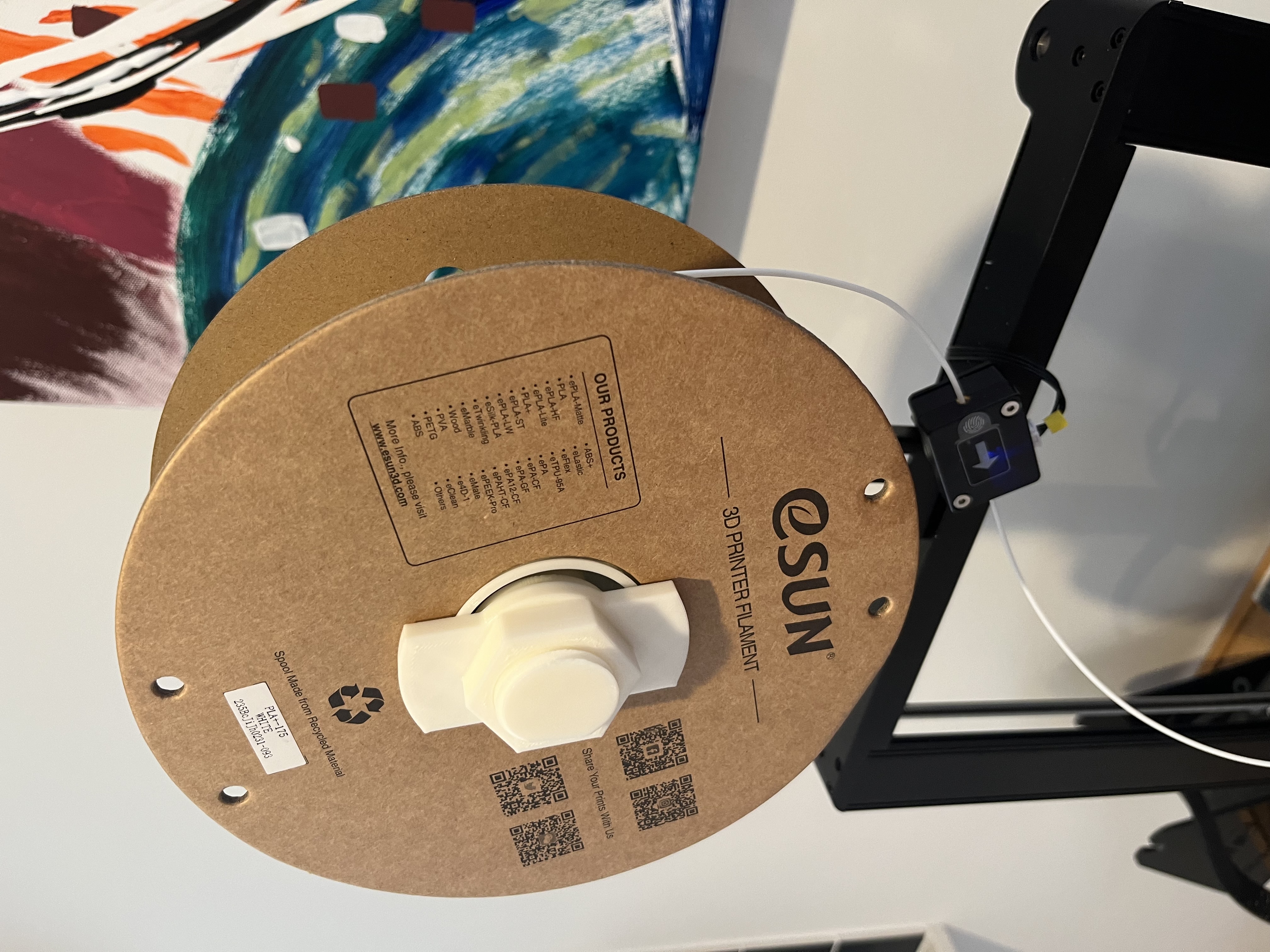

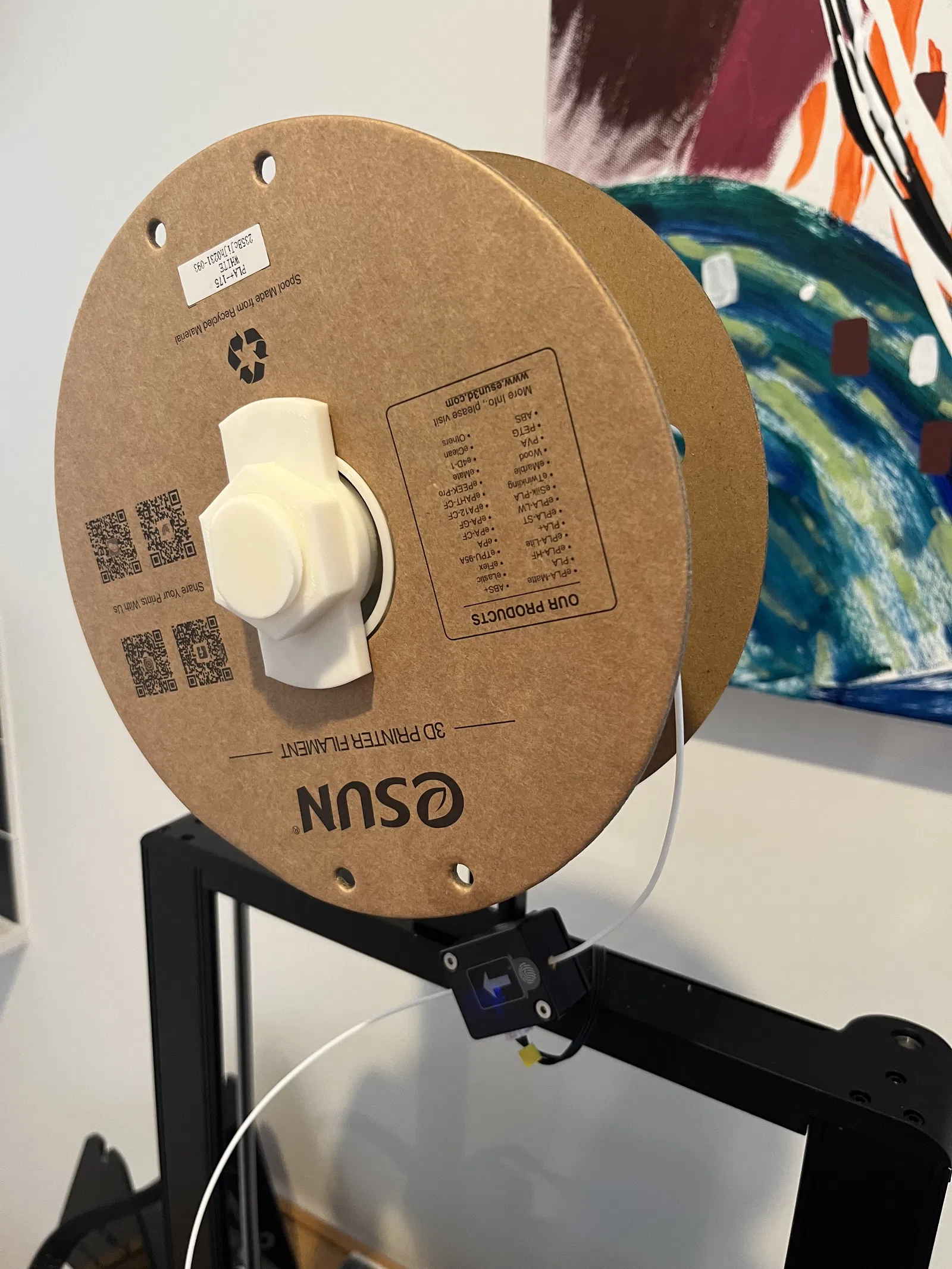

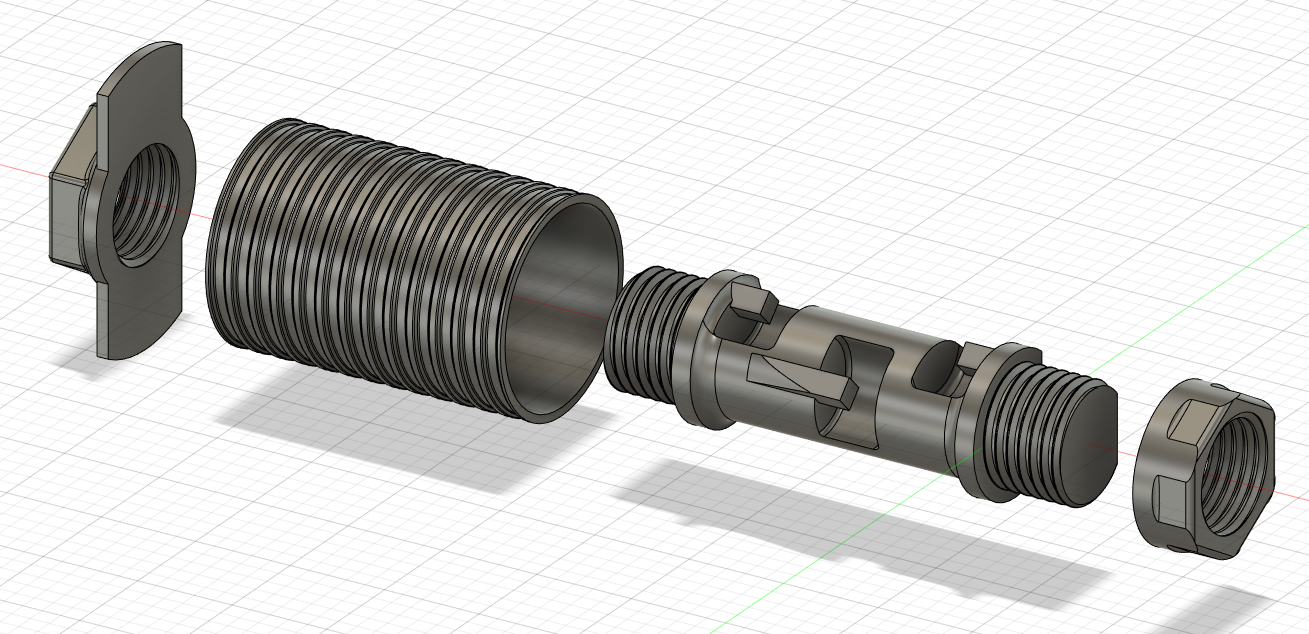

Cylinder trục lăn đã được thêm vào thiết kế và có chiều dài 78mm và đường kính được thiết kế cho cuộn dây có đường kính trong (ID): 53mm, hoàn toàn phù hợp với các cuộn dây bằng bìa carton eSun của tôi và ngăn chúng di chuyển khi quay. Cuộn dây bằng nhựa thường không nằm gọn trong khe hở của trục lăn. Đường kính cuộn dây lớn hơn không thành vấn đề và lăn tốt như nhau. Nếu bạn tự làm trục lăn của mình thì về lý thuyết, đường kính trong (ID) 45mm sẽ là nhỏ nhất có thể thực tế, nhưng tôi chưa thử nghiệm điều này.

Tôi đã in với cài đặt sau:

• Chiều cao lớp 0,2mm
• Chỉ cần hỗ trợ cho phần trung tâm với mặt phẳng úp xuống trên khay in. Sử dụng hỗ trợ dạng đường kẻ ở mọi nơi để chỉ hỗ trợ phần dưới của mỗi vị trí đặt vòng bi.
• Sử dụng PLA+ nhưng PETG sẽ tốt hơn về độ bền và mỏi lâu dài vì bộ phận này của máy in chịu rung động liên tục khi in.

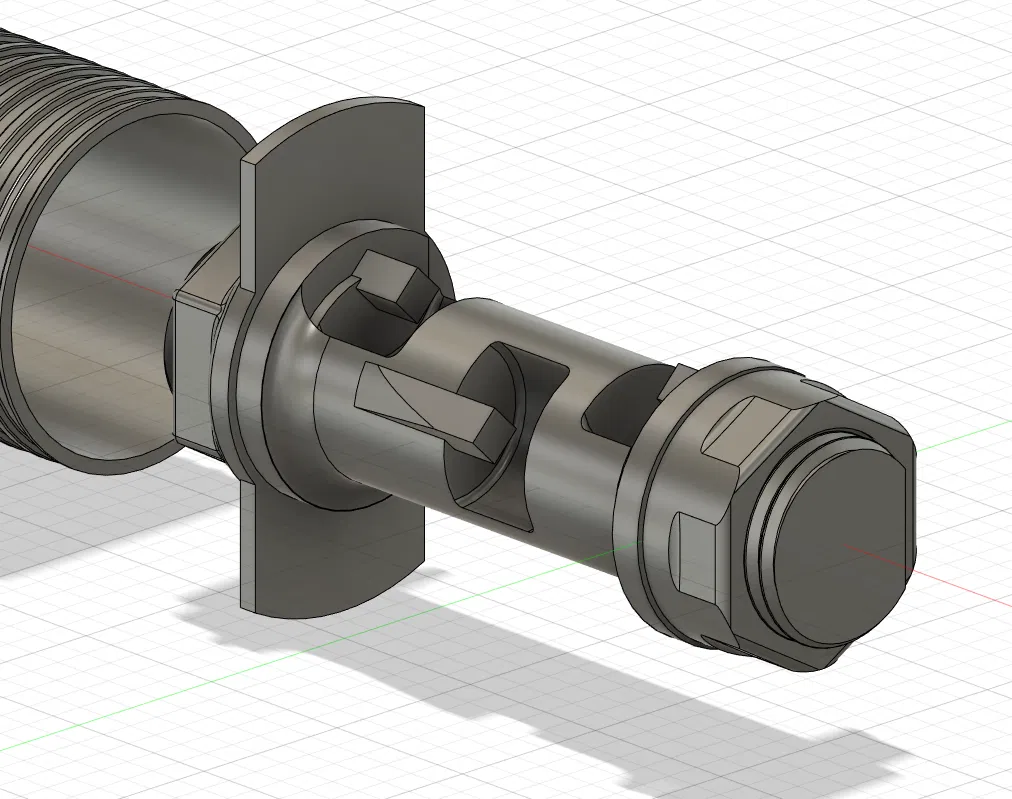

Các ren ban đầu bị chặt khi in xong nhưng đã nới lỏng sau vài vòng quay. Bạn có thể cần tăng độ giãn ngang/dọc nếu cần dung sai lớn hơn. Tôi cũng đã sử dụng dung sai cắt lát "Middle" trong Cura, vì vậy dung sai cắt lát "exclusive" có khả năng tạo ra khoảng hở ren lớn hơn.

Thiết kế này yêu cầu sử dụng vòng bi 608-2RS với đường kính ngoài (OD): 22mm và đường kính trong (ID): 8mm, chiều rộng 8mm. Về lý thuyết, bất kỳ vòng bi nào có đường kính trong (ID) 8mm cũng hoạt động tốt.
