Nâng cấp Đầu Đốt Volcano cho Elegoo Neptune 3 pro plus max

Phiên bản 2023-09-12 v3: Dời cảm biến để có thể điều chỉnh mà không cần tháo toàn bộ bộ phận che. Đã thêm cả file Bambuslicer và file stl. Gần đây tôi có gắn thêm tản nhiệt cho servo phía trước (https://amzn.eu/d/e68hmoo) vì thấy nó hơi nóng khi in lâu và tốc độ cao. Trông cũng đẹp hơn nữa. Tôi sẽ đăng ảnh lên.

2023-09-03: Thêm file Volcano Blower_generic_v2.stl để điều chỉnh chiều cao cảm biến và có nhiều khoảng trống cho z-offset hơn. Hãy dùng phiên bản này!

2023-08-31: Đã thử nghiệm với klipper trên Neptune Max. Hoạt động rất tốt, kể cả với Input Shaping và Linear Advance.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: MOD NÀY CÓ THỂ LÀM MẤT HIỆU LỰC BẢO HÀNH MÁY IN CỦA BẠN. NẾU BẠN QUYẾT ĐỊNH THỰC HIỆN, ĐÓ LÀ QUYẾT ĐỊNH CỦA BẠN VÀ TÔI KHÔNG CHỊU TRÁCH NHIỆM CHO BẤT KỲ SỰ CỐ HOẶC THIỆT HẠI NÀO MÀ BẠN HOẶC BẤT KỲ AI GẶP PHẢI.

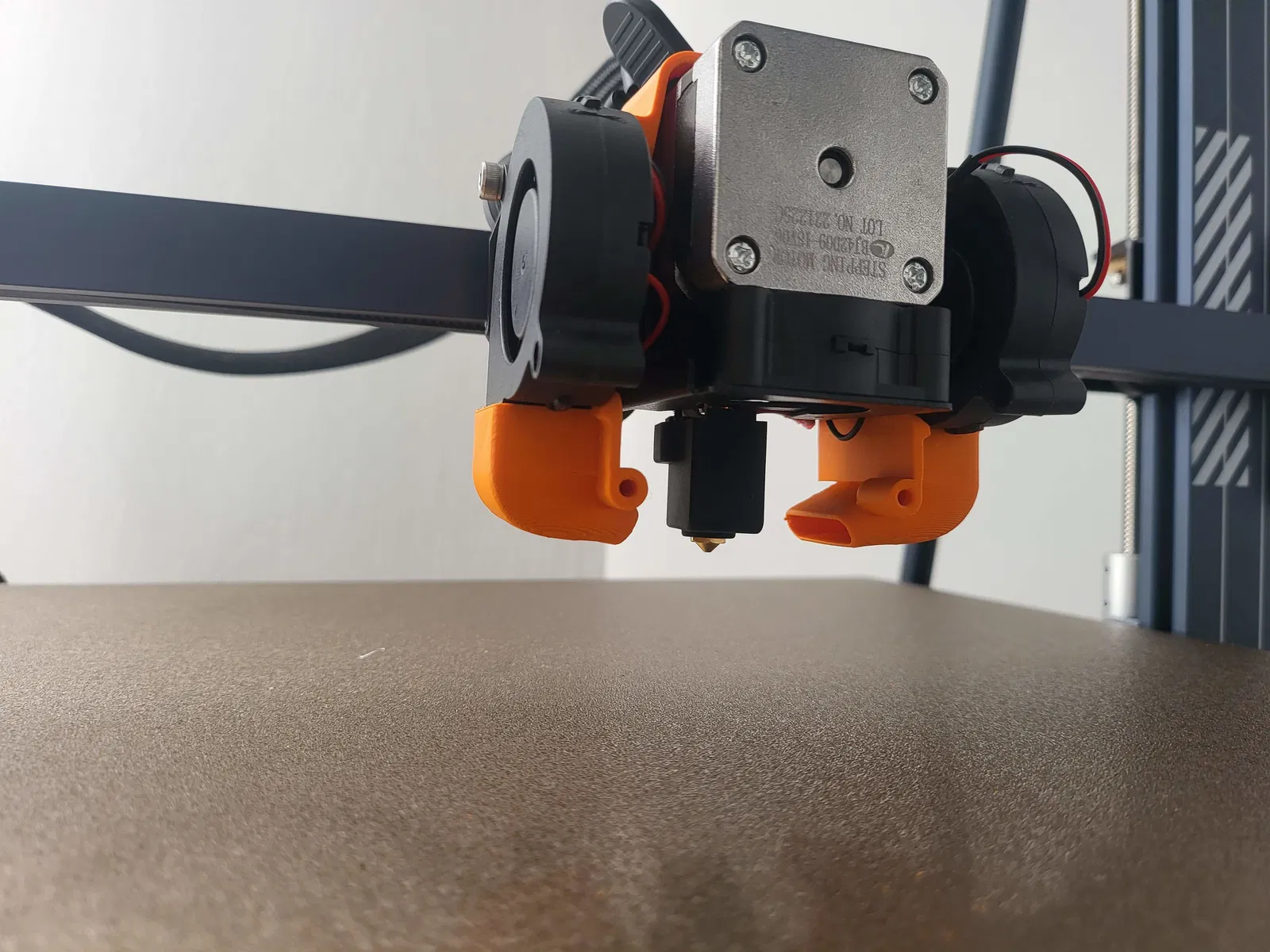

Đây là phiên bản tôi làm cho bộ phận che đầu in Neptune 3 pro/plus/max, để phù hợp với khối nhiệt Volcano dài hơn.

Với bộ phận này, bạn có thể in ở tốc độ rất cao (100-120mm/giây) với đầu phun rất lớn (1 và 1.2mm), mà không gặp vấn đề về đùn nhựa. Với độ cao lớp lớn như vậy (0.8 hoặc 1mm), bạn không cần linear advance và input shaping, vì bản in dễ dàng hơn nhiều nhờ lượng vật liệu bạn đùn ra.

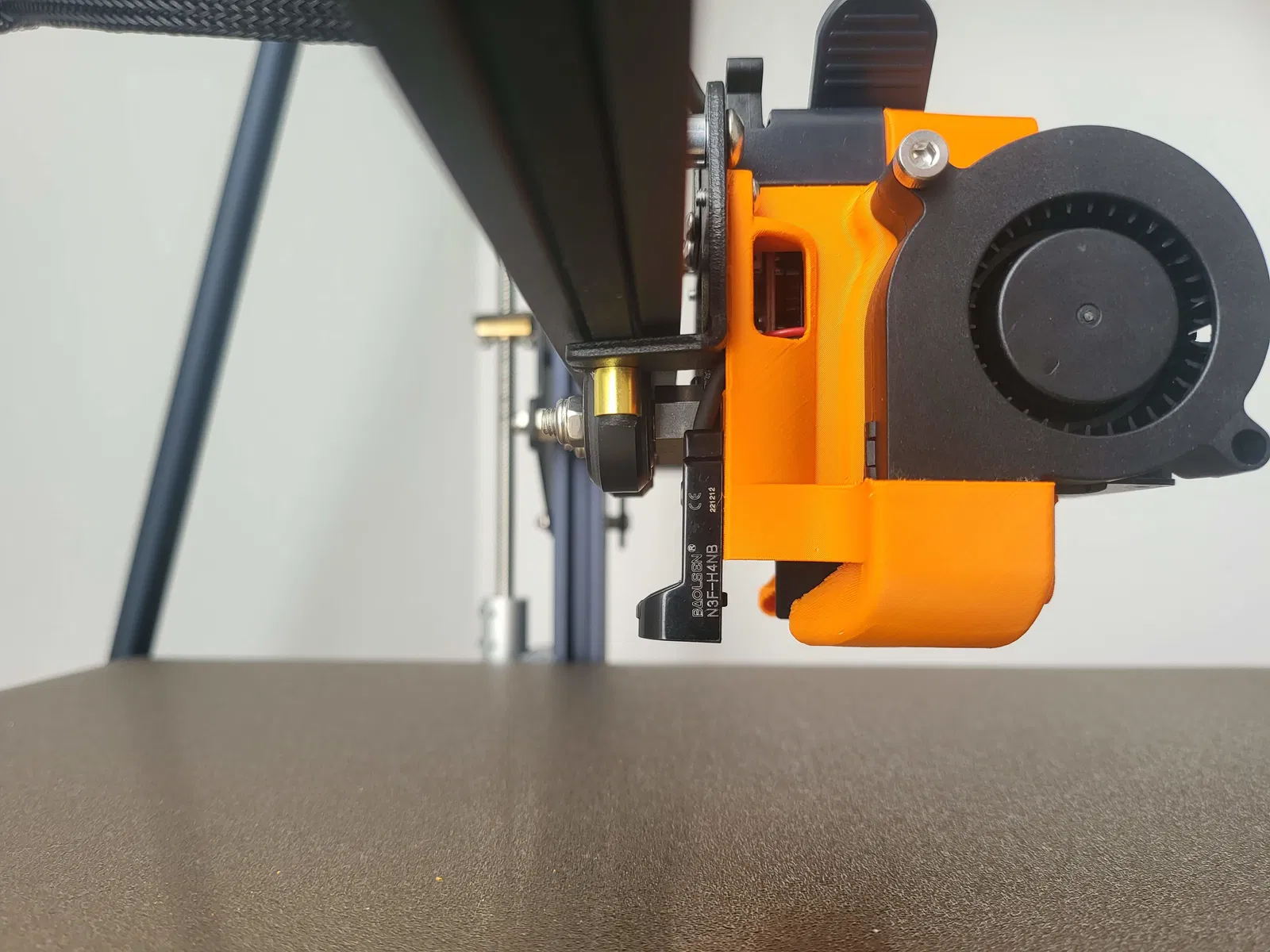

Nó hoạt động rất tốt, và tái sử dụng tất cả các bộ phận gốc, ngoại trừ khối nhiệt Volcano thực tế, hai quạt 5015 và hai vít M5 cho quạt.

NÓ CŨNG HOẠT ĐỘNG VỚI FIRMWARE GỐC!!!

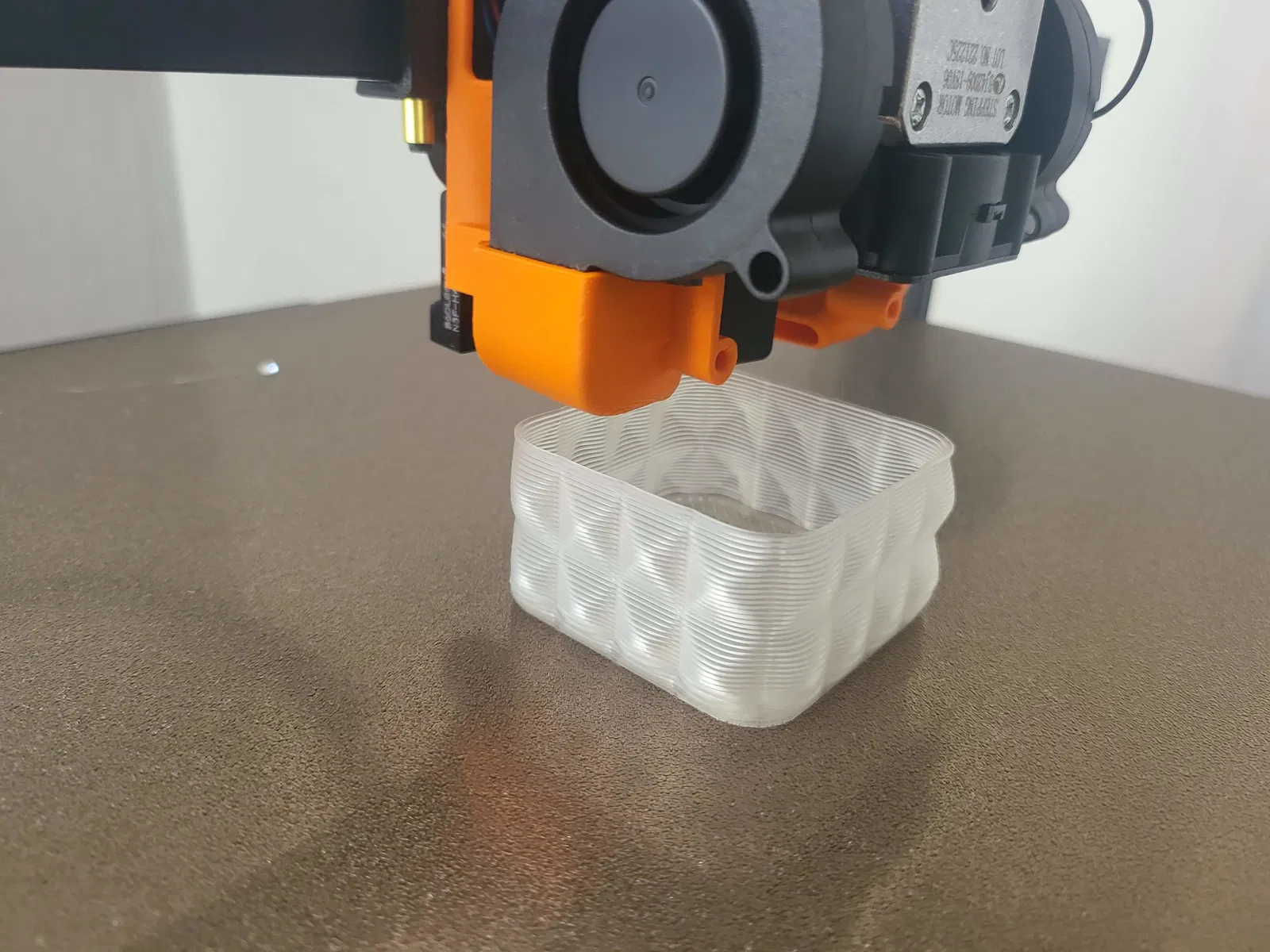

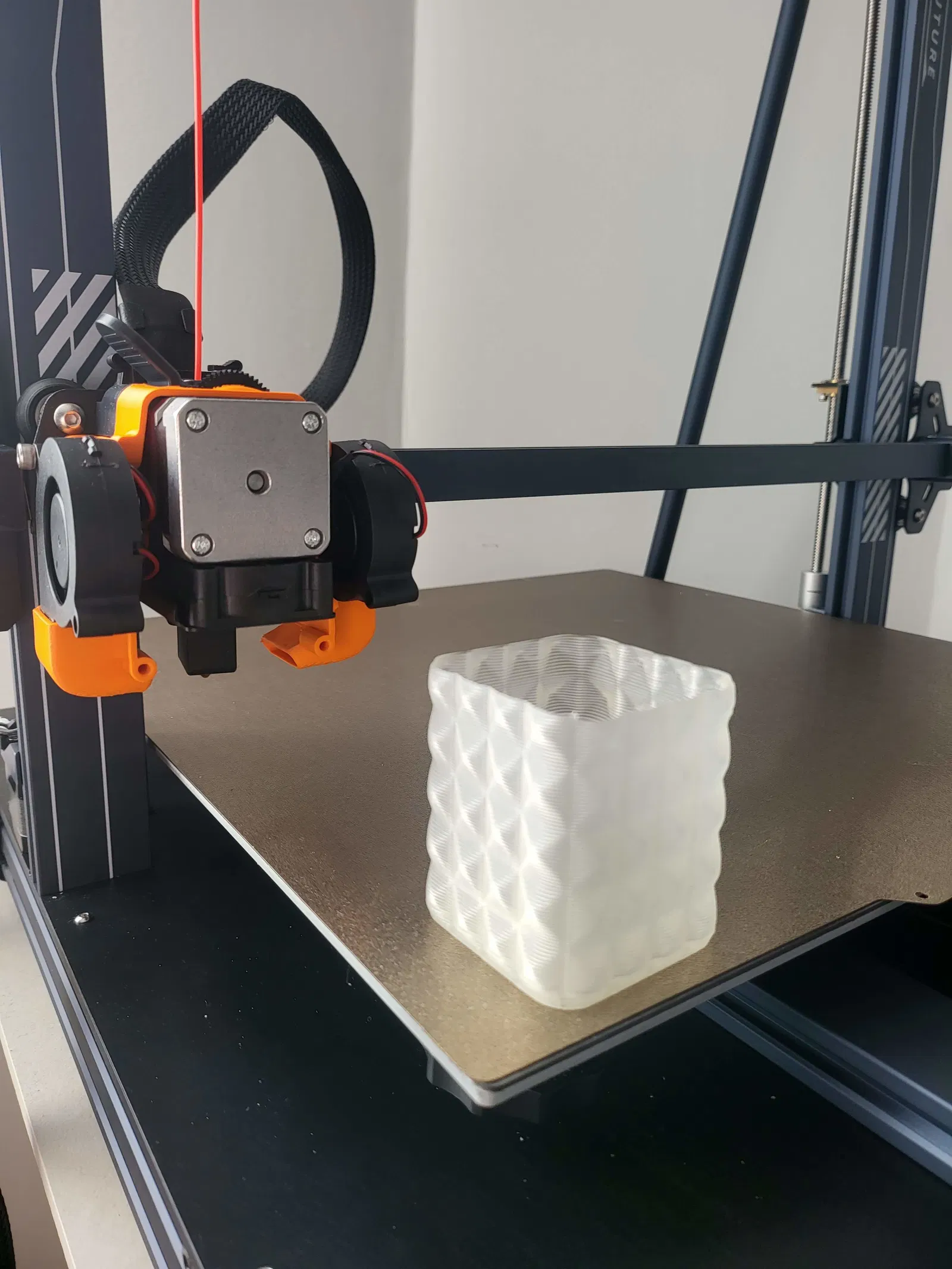

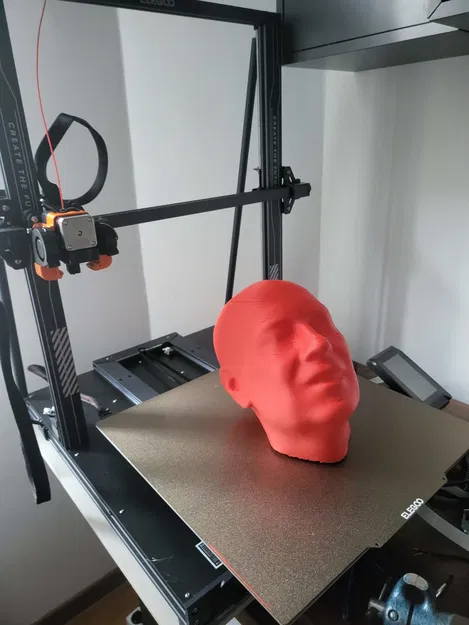

Thực ra bạn nên giữ tốc độ quạt không quá 70% khi in, nếu không chúng sẽ làm mát đầu phun quá nhiều (!!!) và gây ra lỗi thermal runaway. Tôi đã in cái xô nhỏ trong ảnh với đầu phun 1mm ở độ cao lớp 0.8mm với tốc độ 100mm/giây trong 10 phút và đầu in cỡ lớn của tôi trong 5 giờ!

Bạn có thể sử dụng các bộ phận này (liên kết liên kết - vui lòng ủng hộ tôi), nhưng bất kỳ bộ phận tương tự nào cũng sẽ hoạt động:

[Quạt thổi 5015](Quạt 5015)

Bản sao Volcano

Đầu phun Volcano các kích cỡ lên đến 1.2mm

Bộ tản nhiệt bổ sung (không nhất thiết cần thiết - đọc bên dưới)

ĐỌC KỸ:

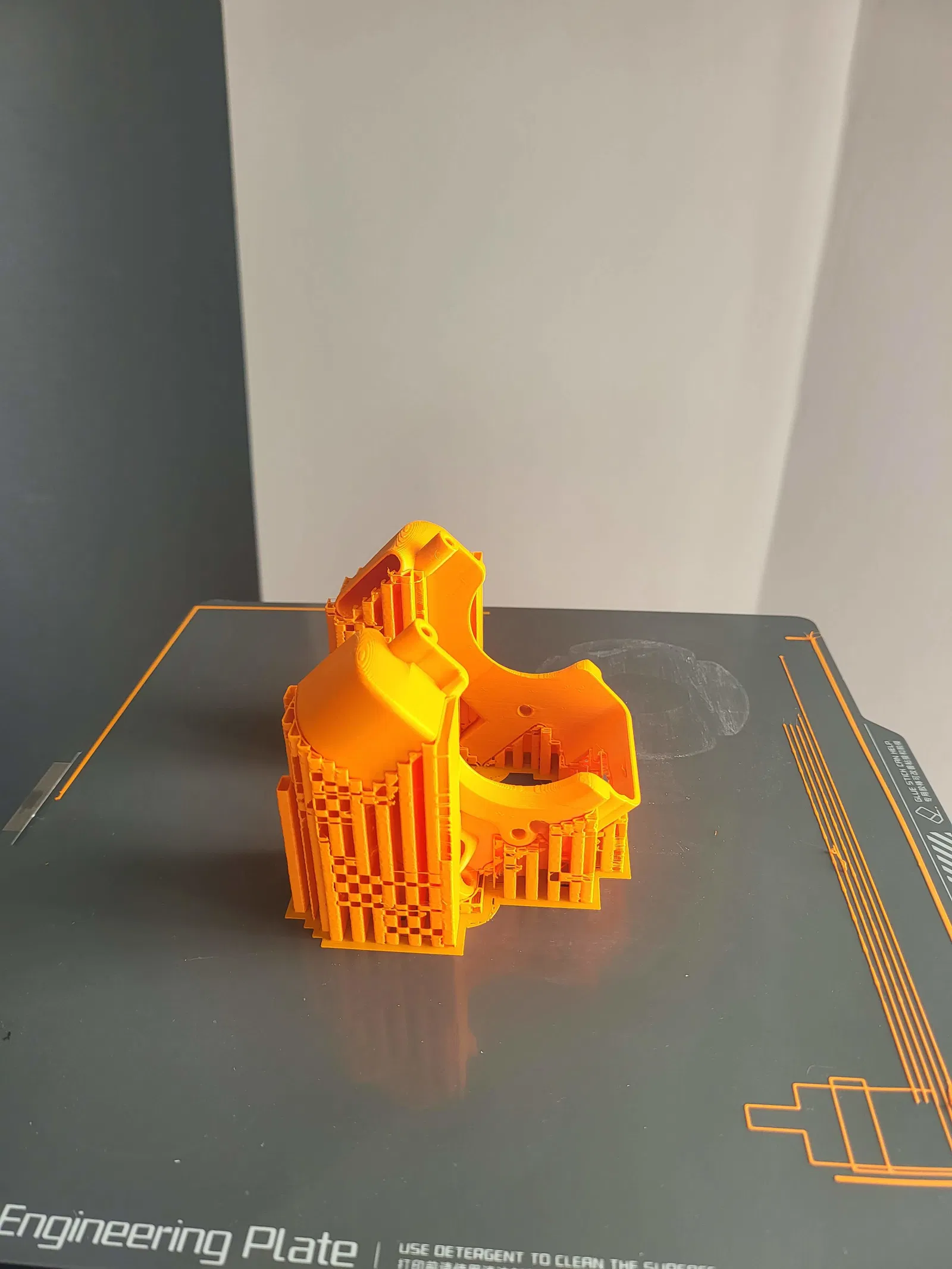

1. In bộ giữ quạt. Tôi đã sử dụng góc 45 độ vì nó giúp giảm bớt các bộ phận hỗ trợ. Tôi đã in nó bằng ASA với Bambulab, nhưng bạn cũng có thể in bằng Neptune, hoặc bằng PLA hoặc PETG vì nó khá xa đầu phun và không có nguy cơ bị chảy.
2. Tháo rời bộ phận đùn và bộ tản nhiệt gốc, làm theo các video trên youtube hướng dẫn cách lắp bộ tản nhiệt hoàn toàn bằng kim loại (ví dụ: tìm kiếm "All-Metal Hotend Elegoo Neptune 3 Pro, Plus & Max").
3. Trước khi bắt đầu lắp ráp, hãy đặt Z-offset thành 0 trên máy in từ menu "Level".
4. Chỉ sử dụng khối nhiệt, ổ cắm silicon và bộ tản nhiệt từ bản sao Volcano: bạn không cần các bộ phận khác!
5. Tái sử dụng bộ phận làm nóng, bộ đo nhiệt và bộ tản nhiệt gốc. Bạn phải nhét bộ đo nhiệt gốc vào kênh nhỏ trong khối nhiệt Volcano. Nó không khớp hoàn toàn nhưng cuối cùng vẫn hoạt động. Tôi đã không sử dụng keo dẫn điện nhưng có lẽ nó sẽ giúp ích.
6. Siết chặt khối nhiệt vào bộ tản nhiệt. Tôi đã sử dụng bộ tản nhiệt khác vì tôi đã vô tình làm gãy bộ tản nhiệt đi kèm với bản sao Volcano. Tuy nhiên, bạn không thể sử dụng bộ tản nhiệt có lót PTFE gốc, vì nó được dán vào khối nhiệt gốc (:/). Cắt một đoạn PTFE chỉ để dễ dàng luồn dây tóc (như trong các video youtube tôi đã liên kết ở trên).
7. Chỉ sử dụng một vít để gia cố kết nối giữa khối nhiệt và bộ tản nhiệt, vì cả hai vít đều không thẳng hàng với các lỗ, nhưng dù sao thì nó cũng đủ chắc chắn.

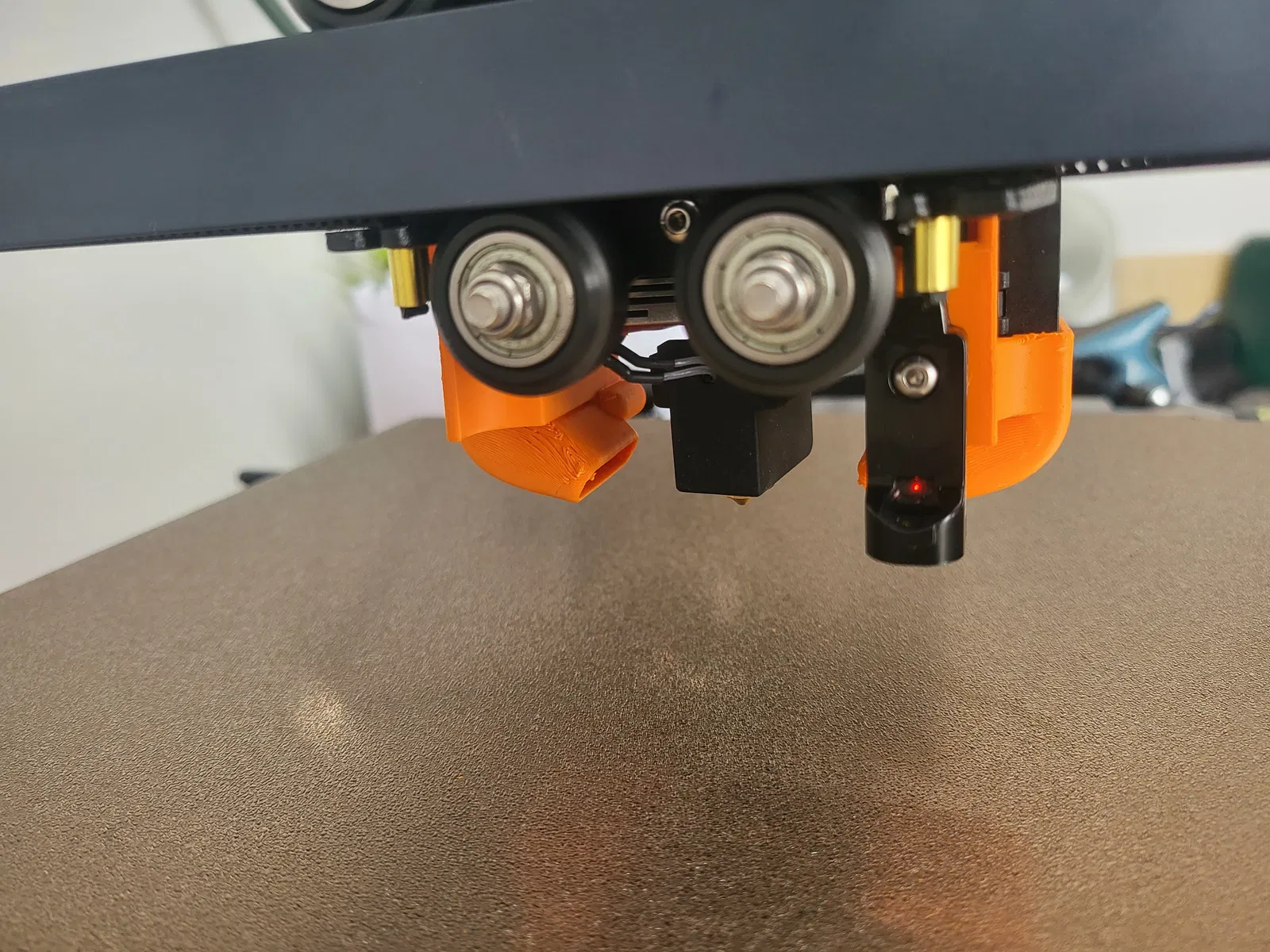

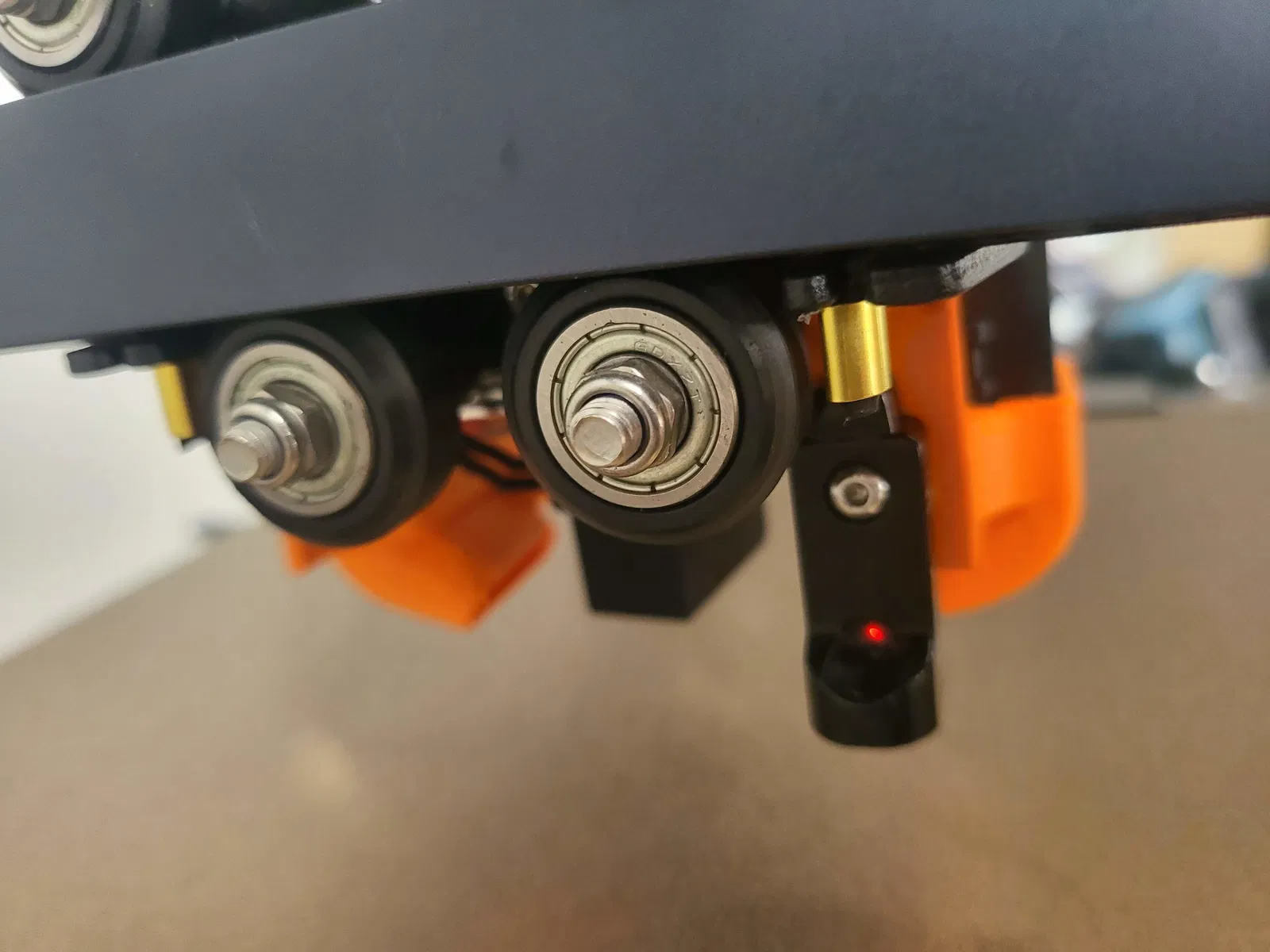

8. CỰC KỲ QUAN TRỌNG: hãy nhớ tháo vít cảm biến cân bằng mặt bàn ra khỏi vị trí ban đầu (một vít M3 ở phía sau) và vặn nó vào bộ giữ quạt như trong hình, do vị trí thấp hơn của đầu phun. Nếu trước đó bạn quên đặt Z-offset thành 0 từ menu máy in, bây giờ bạn vẫn có thể thực hiện bằng lệnh "M851 Z0" từ terminal, đừng làm điều đó từ menu máy in nếu không mọi thứ tồi tệ sẽ xảy ra với đầu phun va vào mặt bàn. Nếu bạn không biết cách sử dụng terminal, hãy tháo khối nhiệt ra khỏi máy in và truy cập menu "Level" từ màn hình cảm ứng, để đặt Z-offset thành 0. NẾU BẠN QUÊN DI CHUYỂN CẢM BIẾN HOẶC THAY ĐỔI Z-OFFSET, ĐẦU PHUN CỦA BẠN SẼ VA VÀO MẶT BÀN KHI BẬT MÁY LẦN ĐẦU TIÊN!!!
9. Sau khi mọi thứ được lắp đặt, hãy nhớ thực hiện hiệu chuẩn PID (xem các video youtube) và điều chỉnh Z-offset từ menu "Level" của máy in. Do vị trí của cảm biến được di chuyển, X-offset cũng thay đổi một chút nhưng không quan trọng và giá trị gốc hoàn toàn ổn.

Đăng bình luận hoặc sản phẩm của bạn!!!

Ciao
