Vỏ Case Module LM2596 Gắn Khung 4040

Tóm tắt

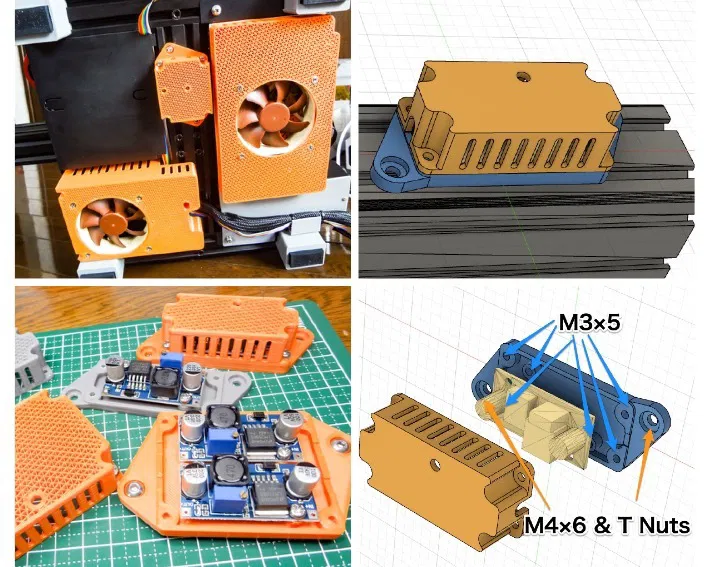

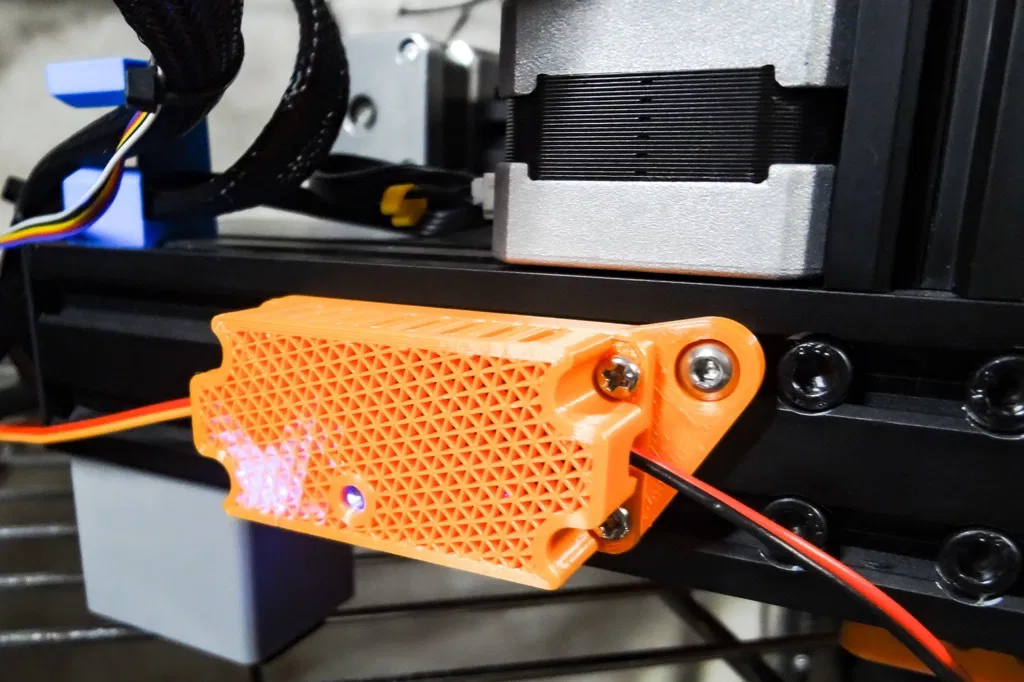

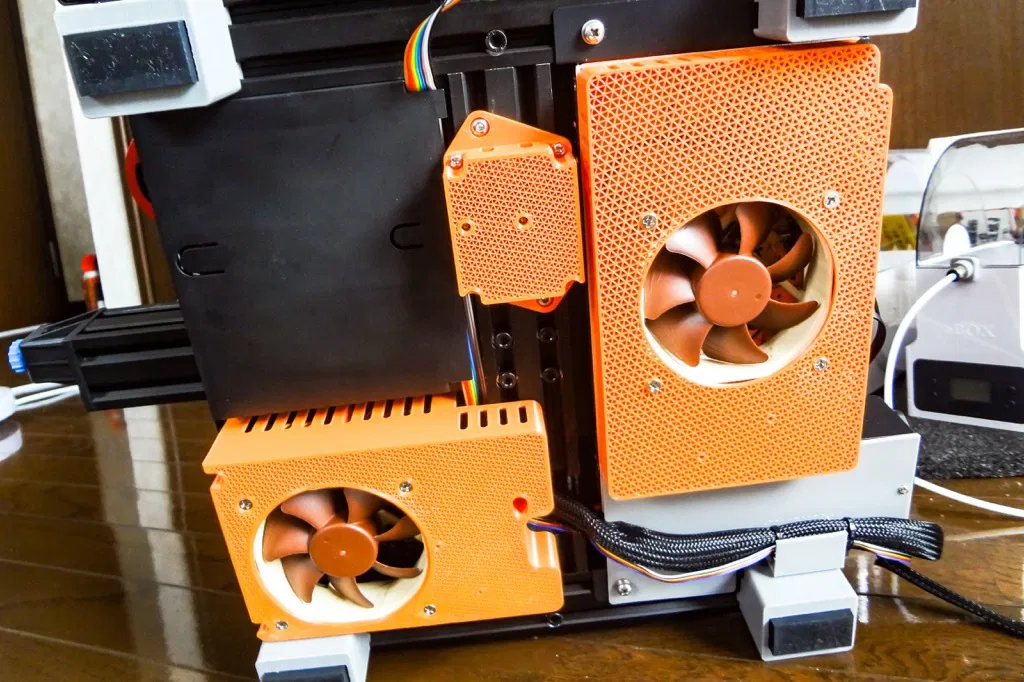

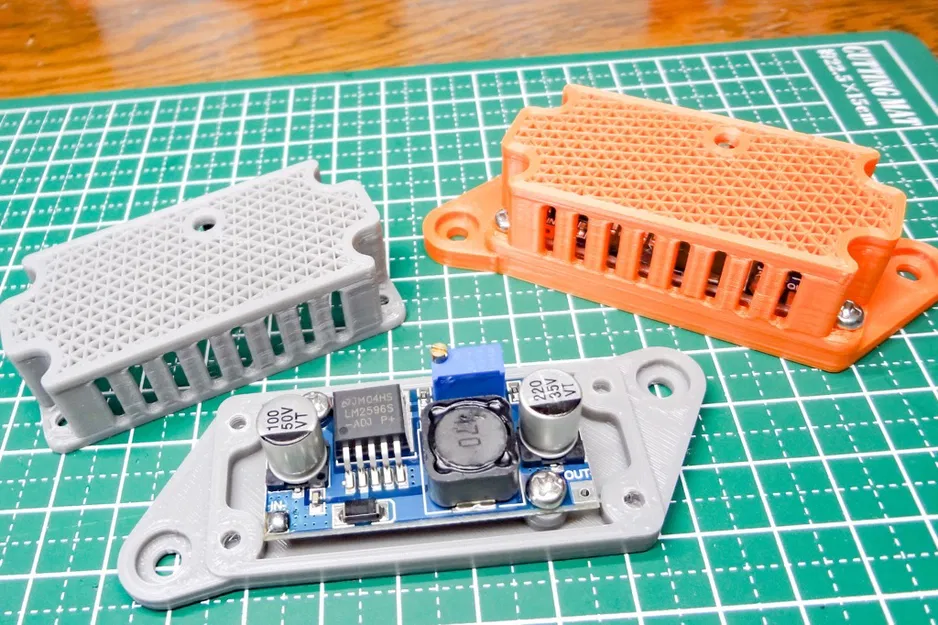

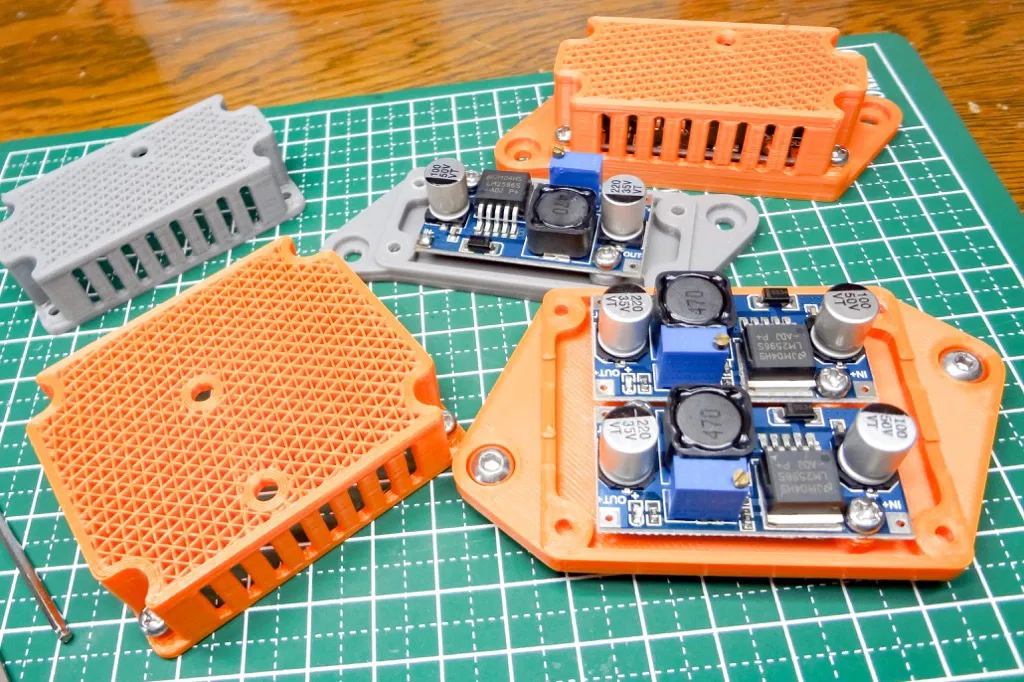

【LM2596 Module Cover for 4040 frame mount】 Đây là vỏ case dành cho module hạ áp (LM2596), thường dùng khi gắn đèn LED cho máy in 3D hoặc khi bạn muốn giảm điện áp từ 24V xuống 12V để thay thế quạt. Nhà thiết kế có cung cấp 2 mẫu khác nhau, tùy thuộc vào số lượng module LM2596 bạn cần dùng.

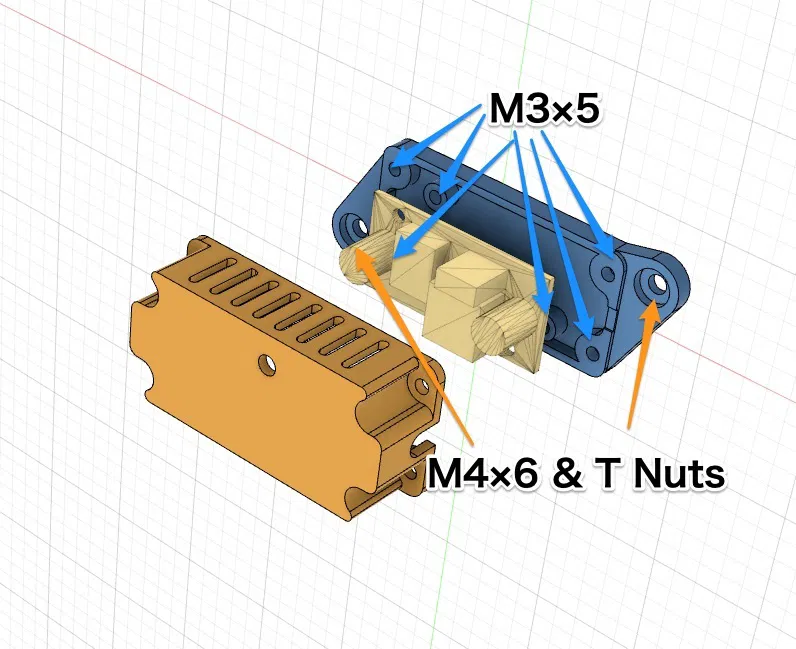

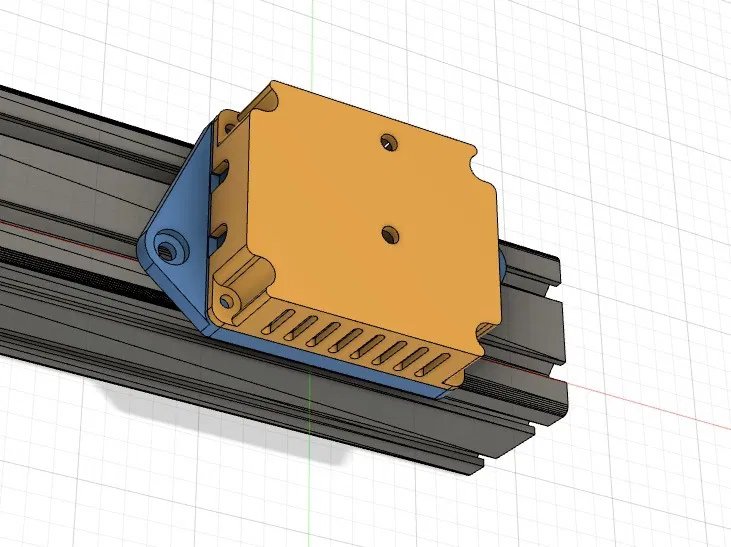

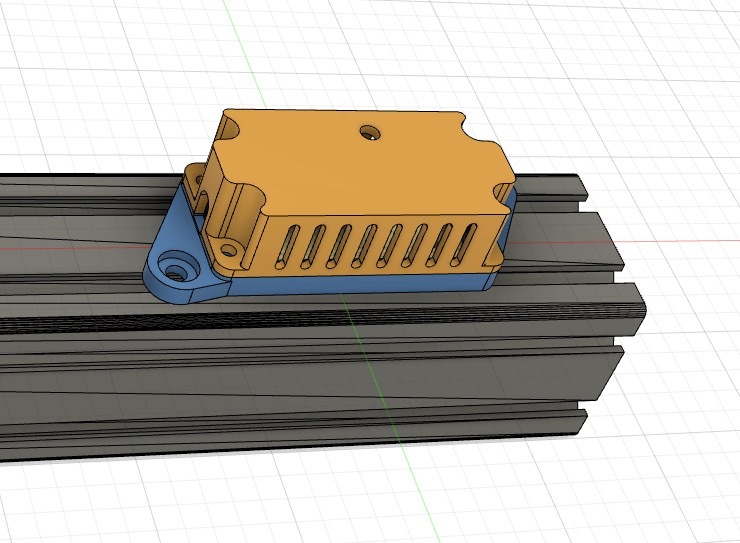

Để cố định module và vỏ case, bạn cần dùng 6 con ốc M3x5. Phần vỏ case này được thiết kế để gắn lên khung nhôm 4040 bằng ốc M4x6 và T-nut.

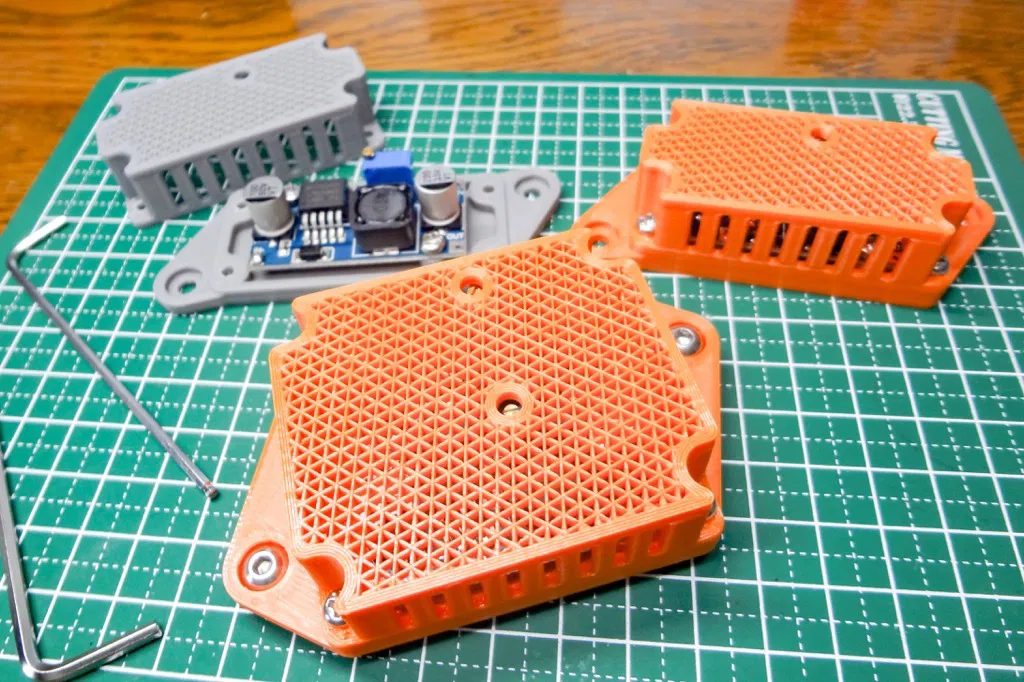

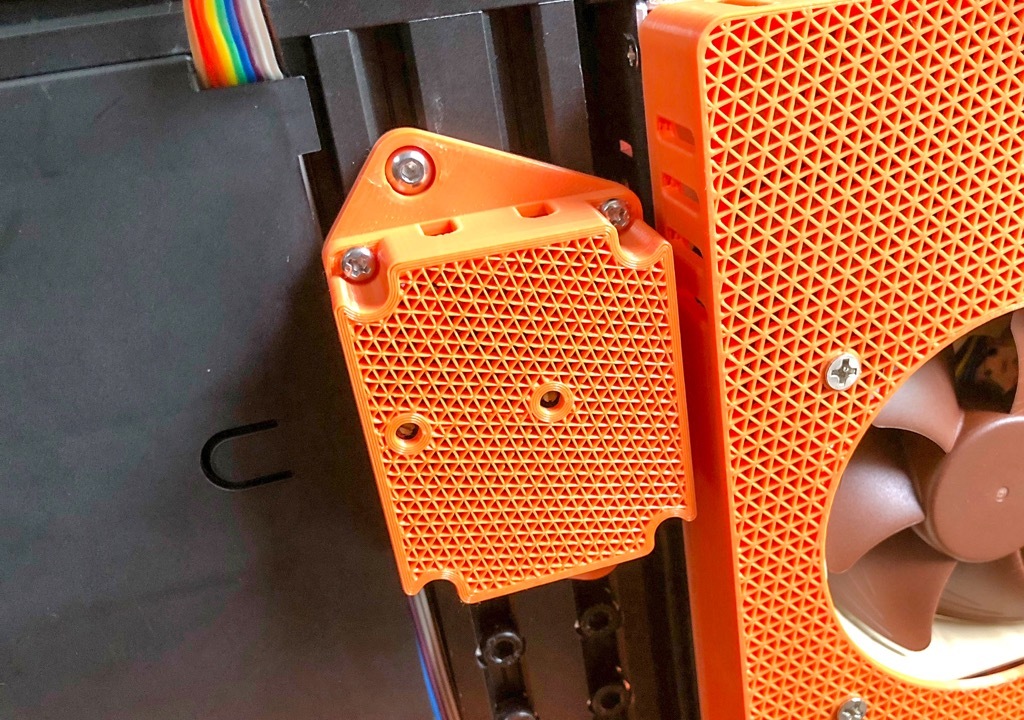

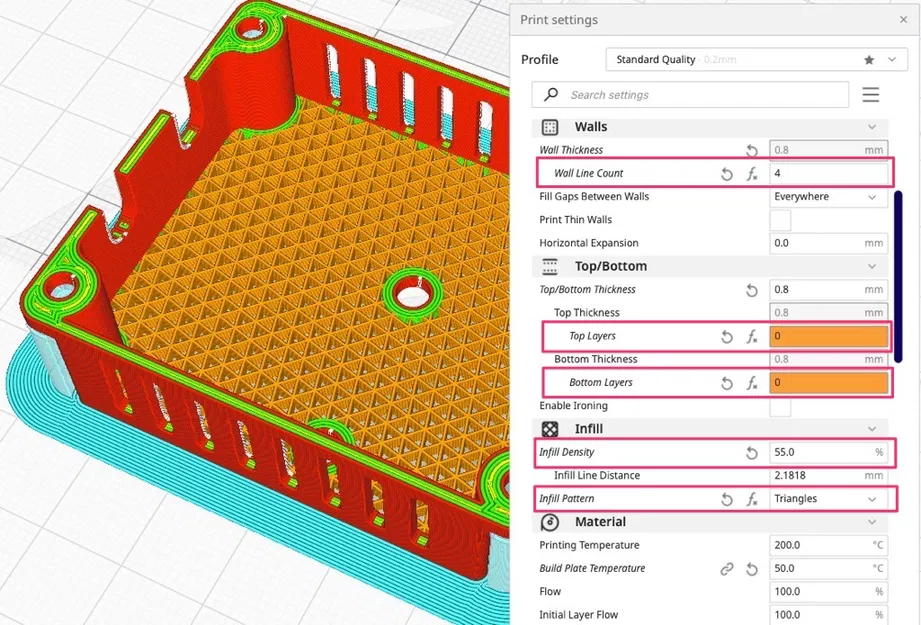

Đối với nắp trên, bạn cần cài đặt slicer theo các thông số sau để phần ruột (infill) hiện rõ ra bề mặt (phần nắp dưới thì cài đặt bình thường là được):

① Có hỗ trợ (support) tiếp xúc với mặt bàn in ② Số đường tường (wall line) đặt là 4 ③ Lớp trên cùng (top layer) và lớp đáy (bottom layer) đặt là 0 ④ Tỷ lệ ruột (infill density) là 55% ⑤ Kiểu ruột (infill pattern) là hình tam giác (triangle)

【Bài viết trên blog】 Tự làm vỏ case cho module hạ áp DC/DC (LM2596) gắn được lên khung 4040!

【Các món đồ đã dùng】 ・LM2596 Converter

Cài đặt in

Hãng máy in: Creality

Máy in: Ender 3

Rafts: Không

Supports: Có

Độ phân giải: 0.2

Infill: 55

Hãng sợi in: RepRapper

Chất liệu sợi in: PLA

Thẻ tag

Giấy phép

CC BY

LM2596 Module Cover for 4040 frame mount Của Tokyo_Bird được cấp phép theo giấy phép Creative Commons - Attribution.
