Mô tả

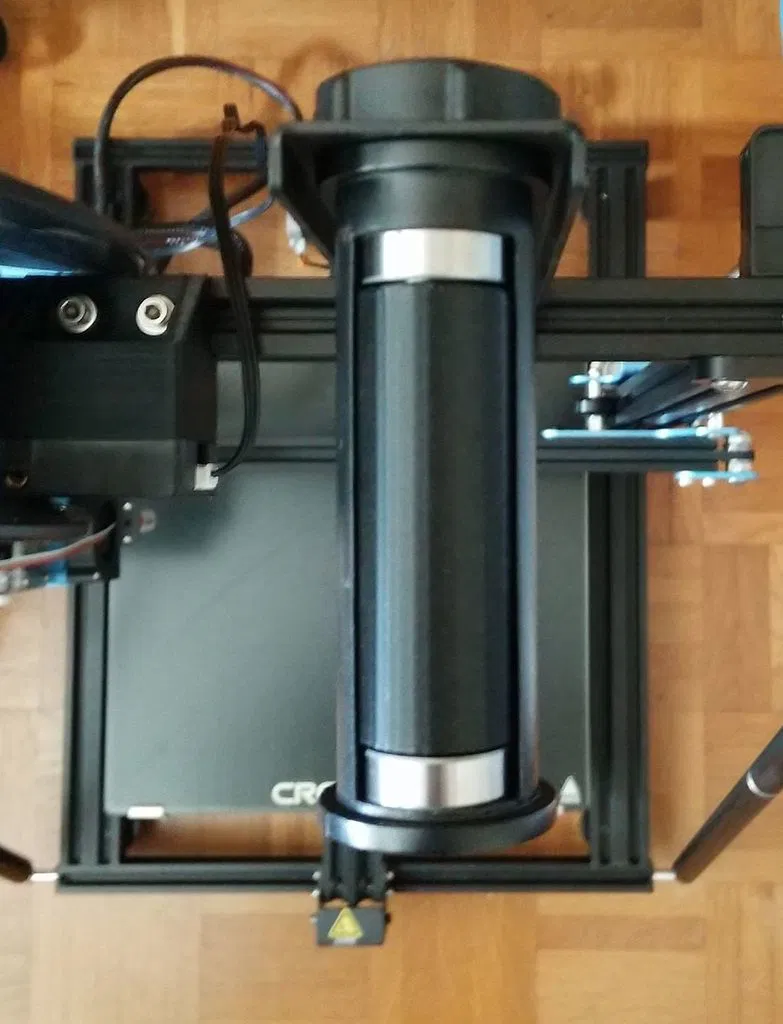

Đây là một bản độ (mod) cho giá đỡ cuộn dây của Creality trên máy CR-10 V3 của mình, nhưng có lẽ sẽ giống với tất cả các mẫu có ống nhựa và đai ốc.

Sau khi xem xét rất nhiều giá đỡ cuộn dây có vòng bi, mình đã chọn một hướng đi khác, đòi hỏi phải cắt và giũa một chút.

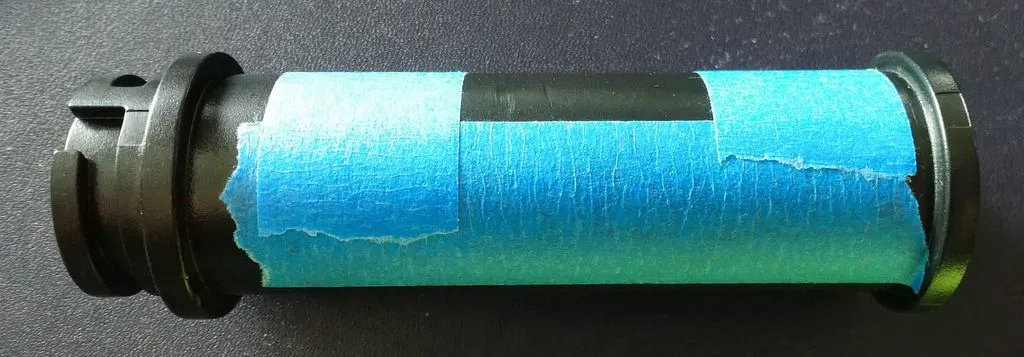

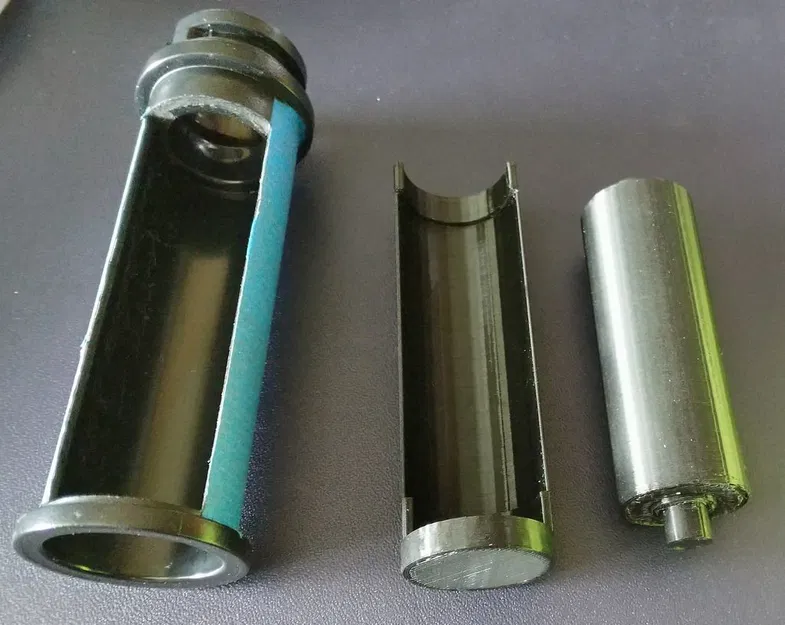

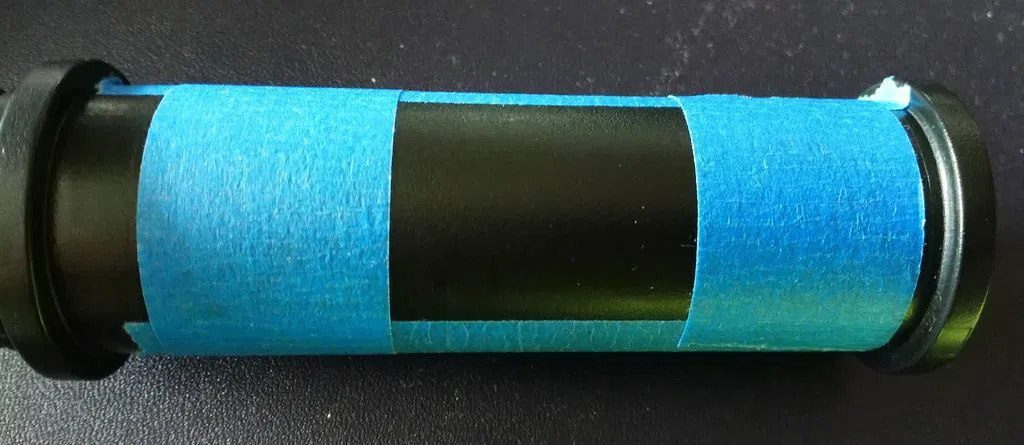

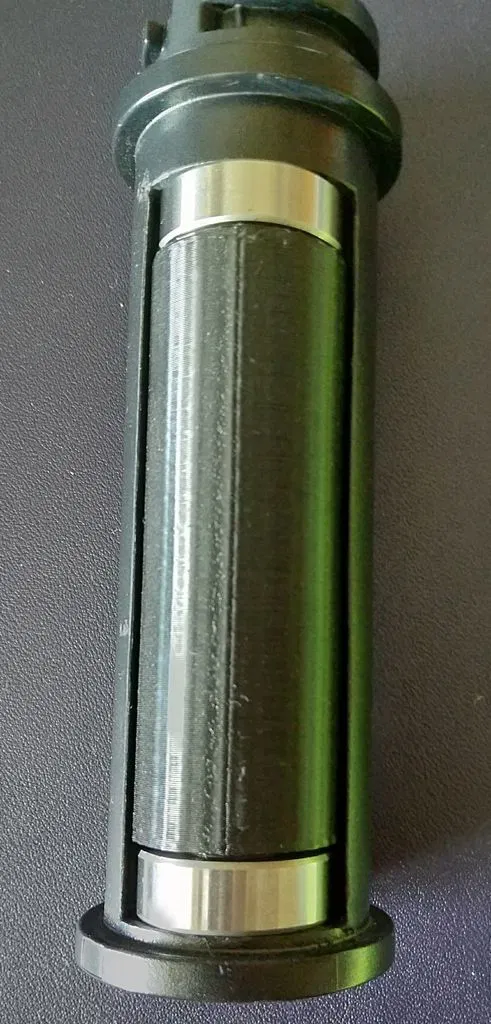

Lưu ý: Trên ống của Creality, cần phải cắt một rãnh để có thể đặt con lăn lên đế của nó, con lăn này trượt từ bên cạnh. Mọi thứ được giữ cố định bởi các vòng bi, chúng nằm phẳng với bề mặt bên ngoài của ống.

Danh sách vật tư (BOM)

  • 2x Vòng bi 608

Cài đặt in

Máy in:

CR-10 V3

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

20

Ghi chú:

Phần infill là 20% cho phần support nhưng 40% cho con lăn, điều này cũng không quá quan trọng lắm.
