Phrozen Sonic Mighty 8K/12K riser/nâng nắp và khung sưởi PTC

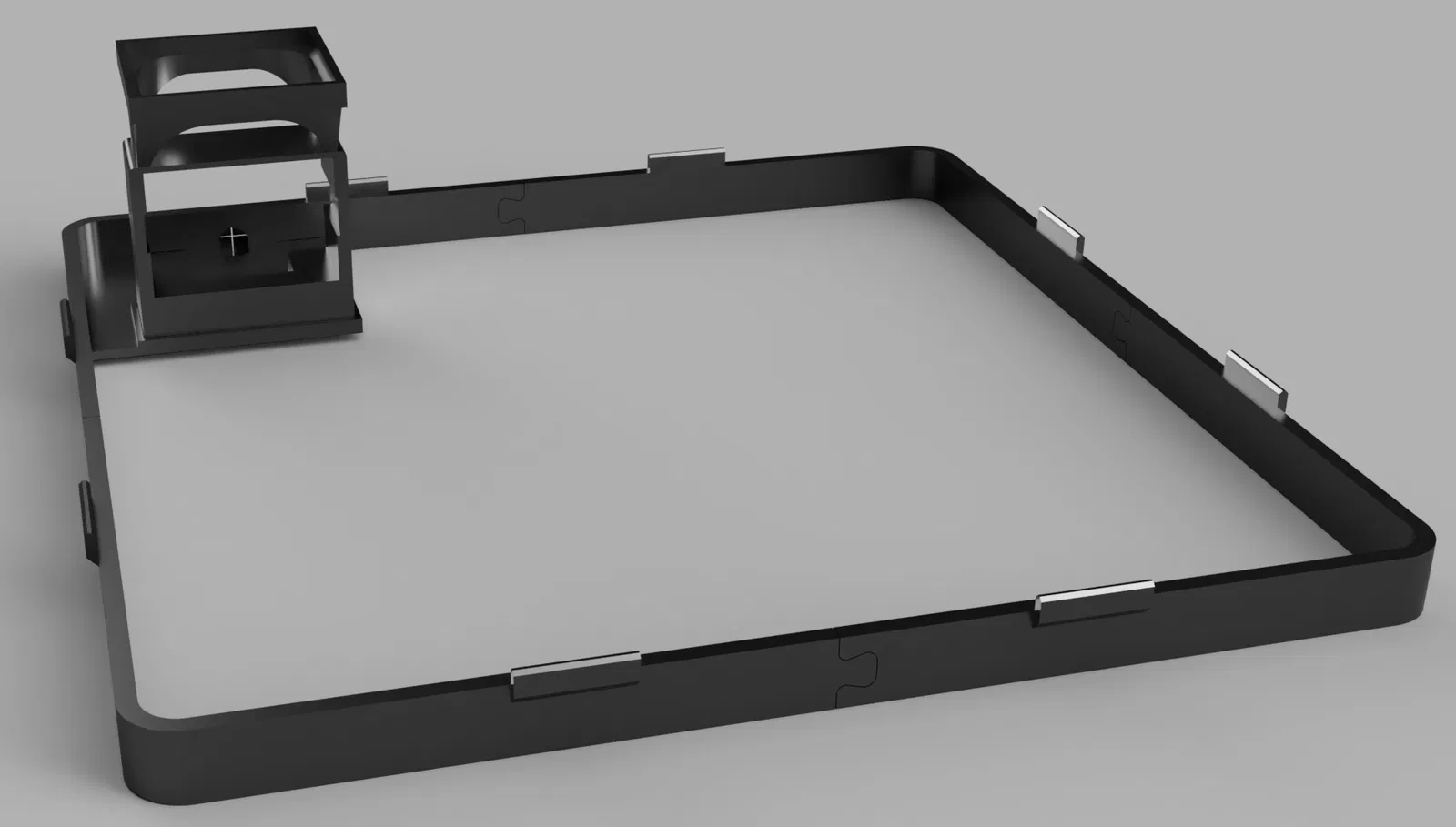

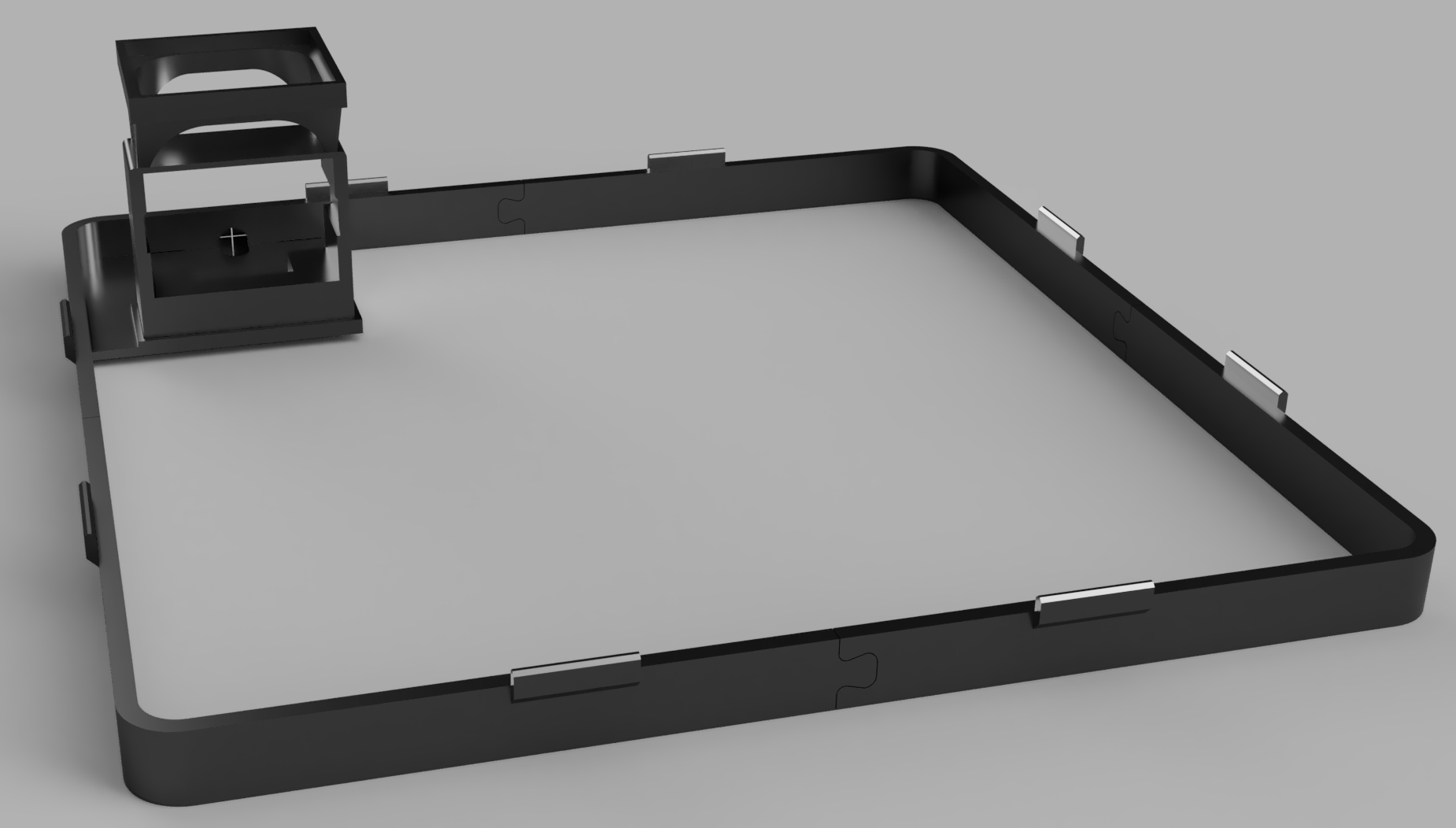

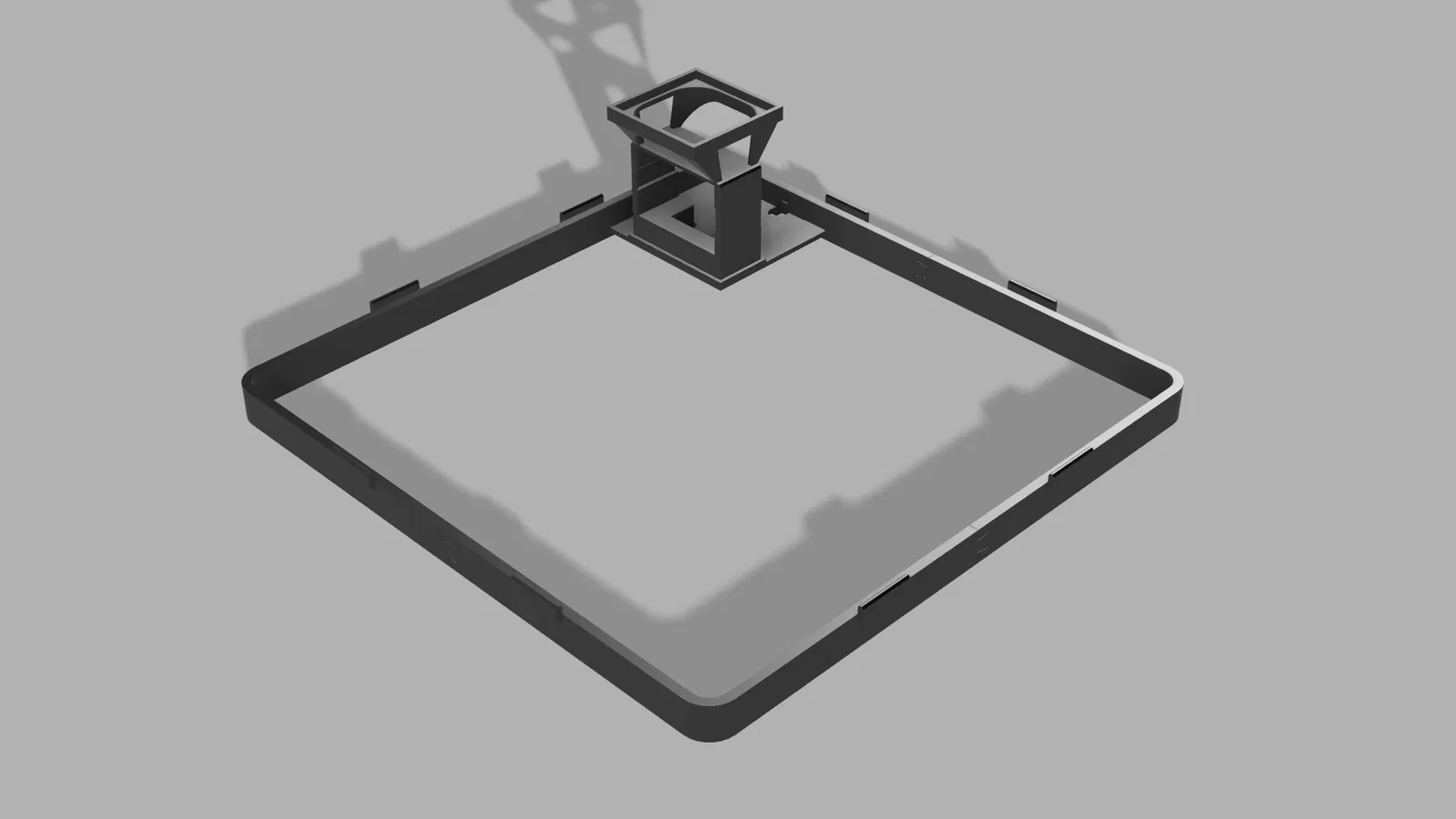

Đây là một bản mod cho Phrozen Sonic Mighty 8K/12K. Nó là một bộ đệm/nâng nắp và khung cho bộ sưởi PTC và bộ điều khiển nhiệt độ W2310. Bộ đệm được sử dụng để không cần khoan/cắt nắp và đế để đi dây và gắn bộ phận PTC. Nó có thể được in trên máy in nhỏ hơn như Ender 3.

Bộ phận

Bộ phận in

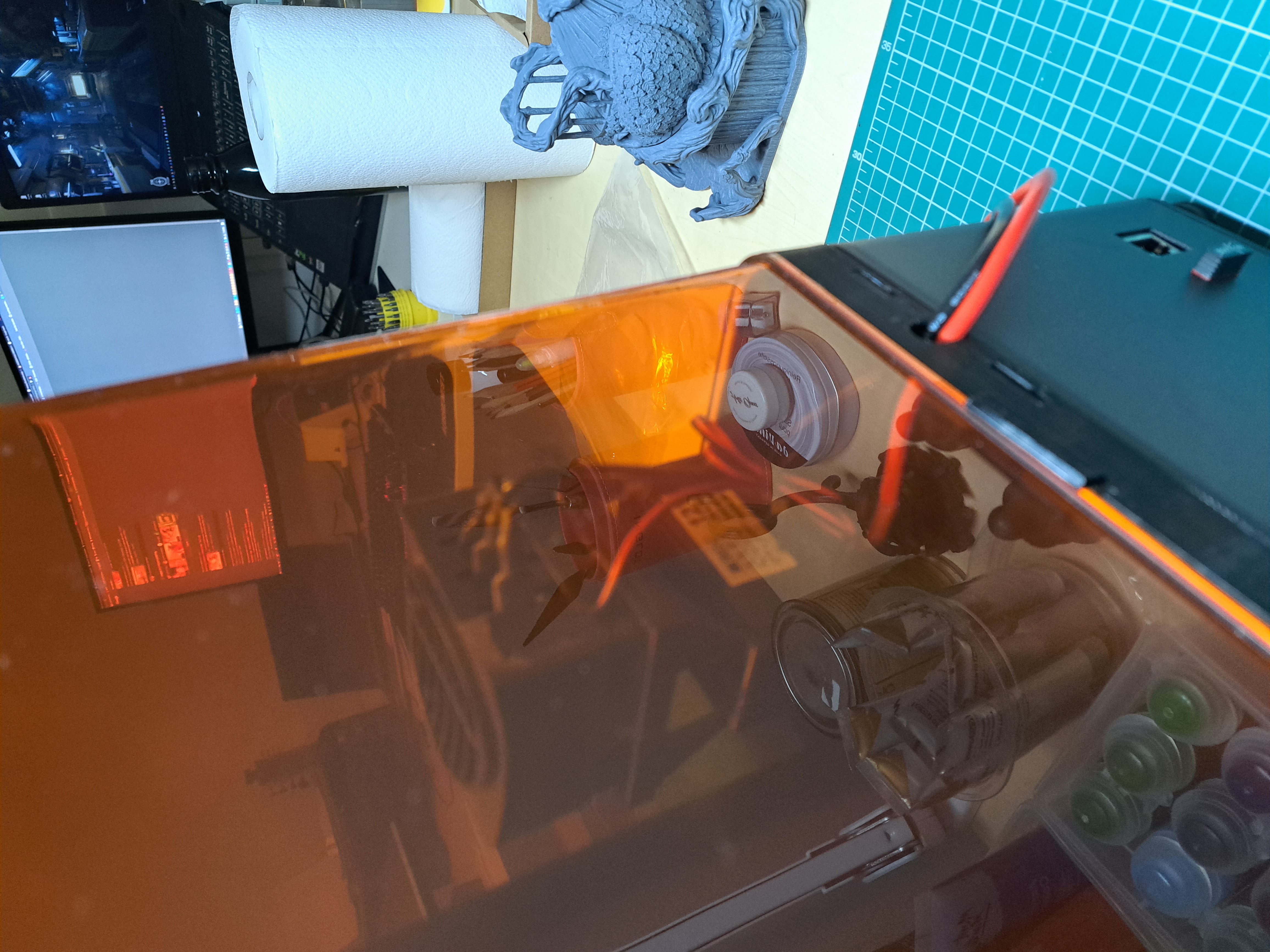

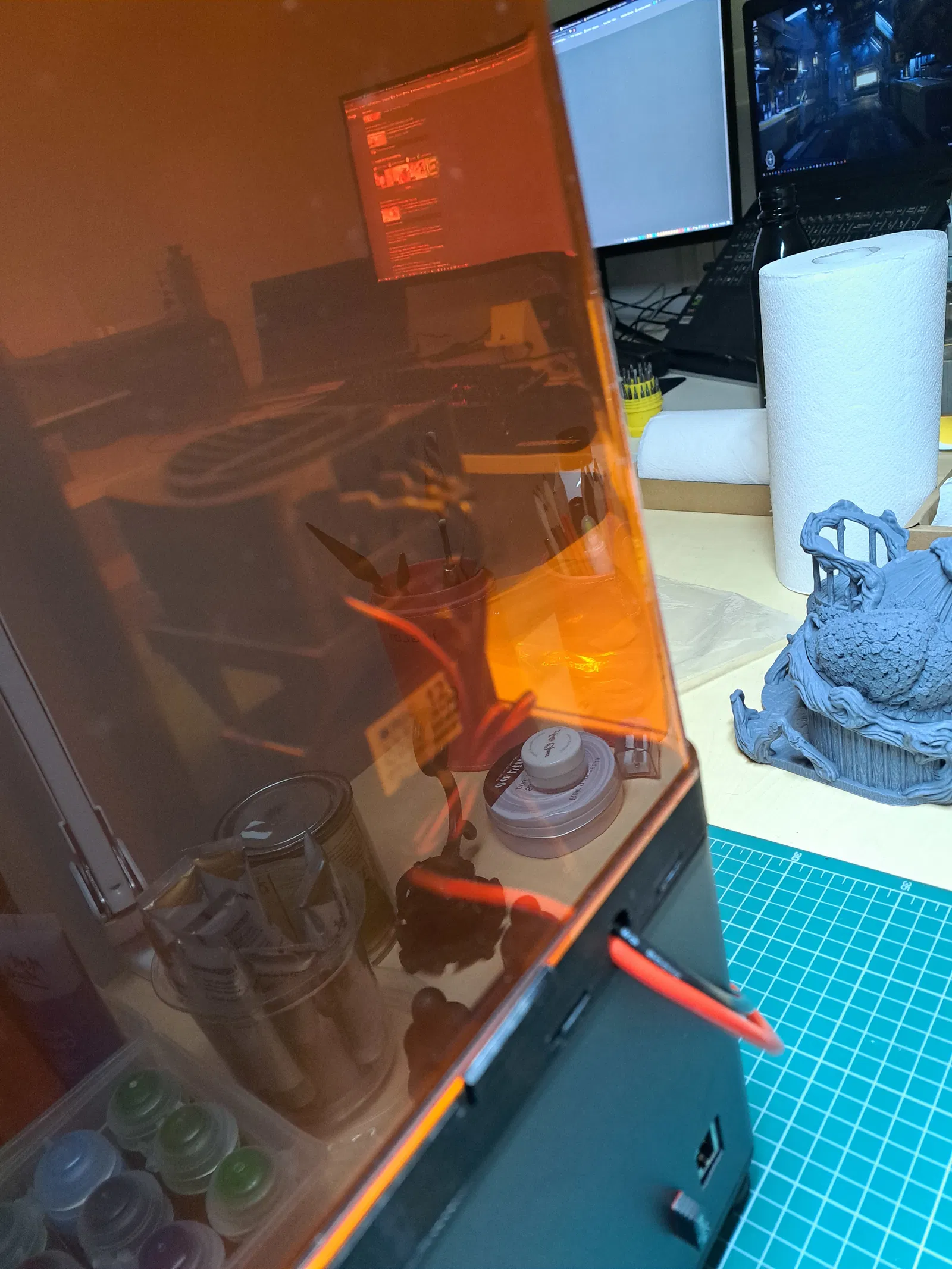

Nâng nắp

3x góc khung (in có hỗ trợ)

1x góc sau trái khung cho bộ sưởi (in có hỗ trợ)

Có 2 phiên bản, v2 có thêm 3mm ở trục x và y trong trường hợp bản gốc quá chật.

Vỏ bộ sưởi

1x đế bộ sưởi

1x bộ sưởi 1 (in có hỗ trợ và tùy chọn brim)

1x bộ sưởi 2 (in có hỗ trợ và tùy chọn brim)

Bộ phận mua ngoài

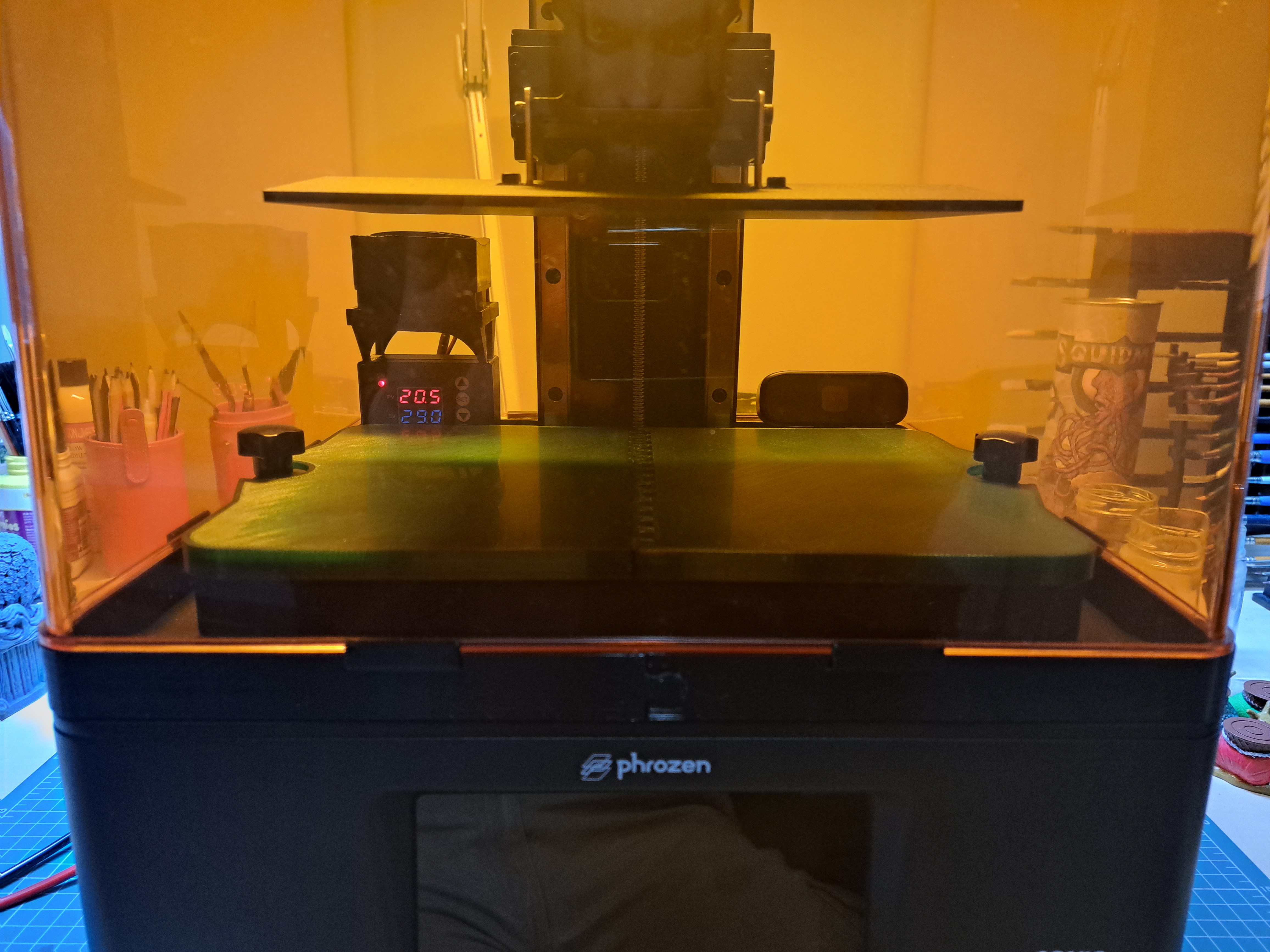

1x bộ điều khiển nhiệt độ W2310 (12V)

1x bộ sưởi quạt PTC (70-150W 12V)

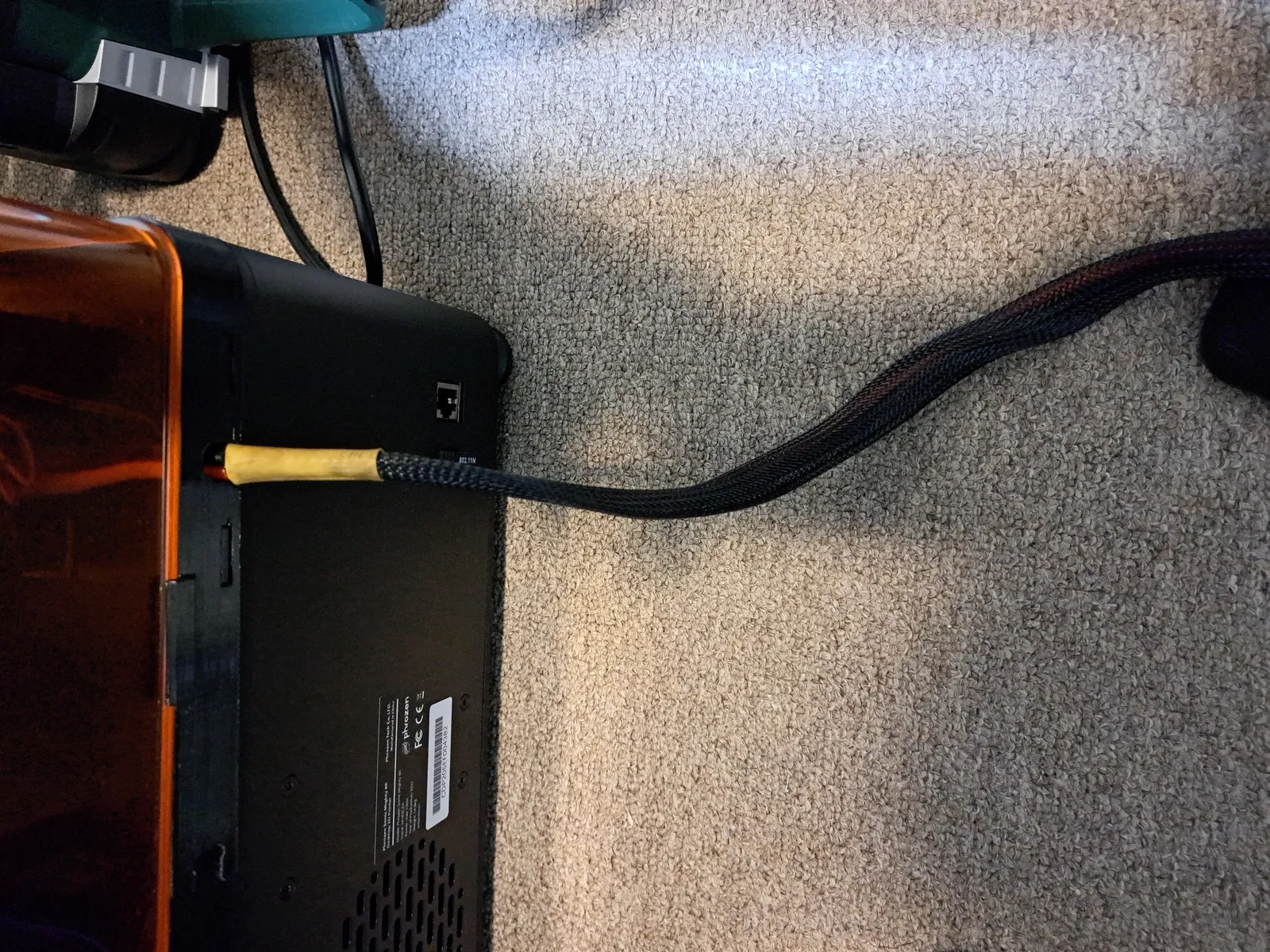

Dây cáp 12-14 AWG để xử lý dòng điện cao

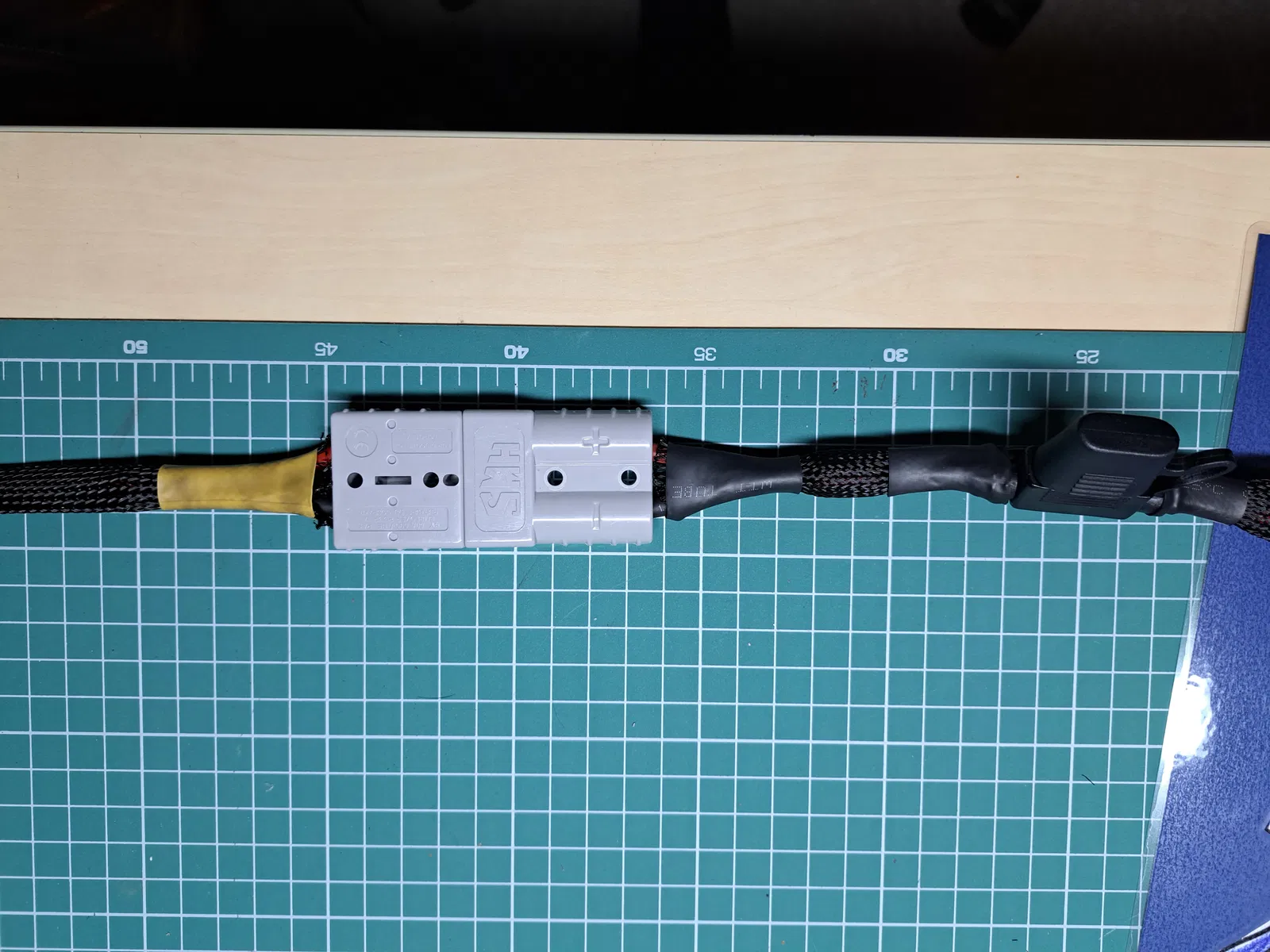

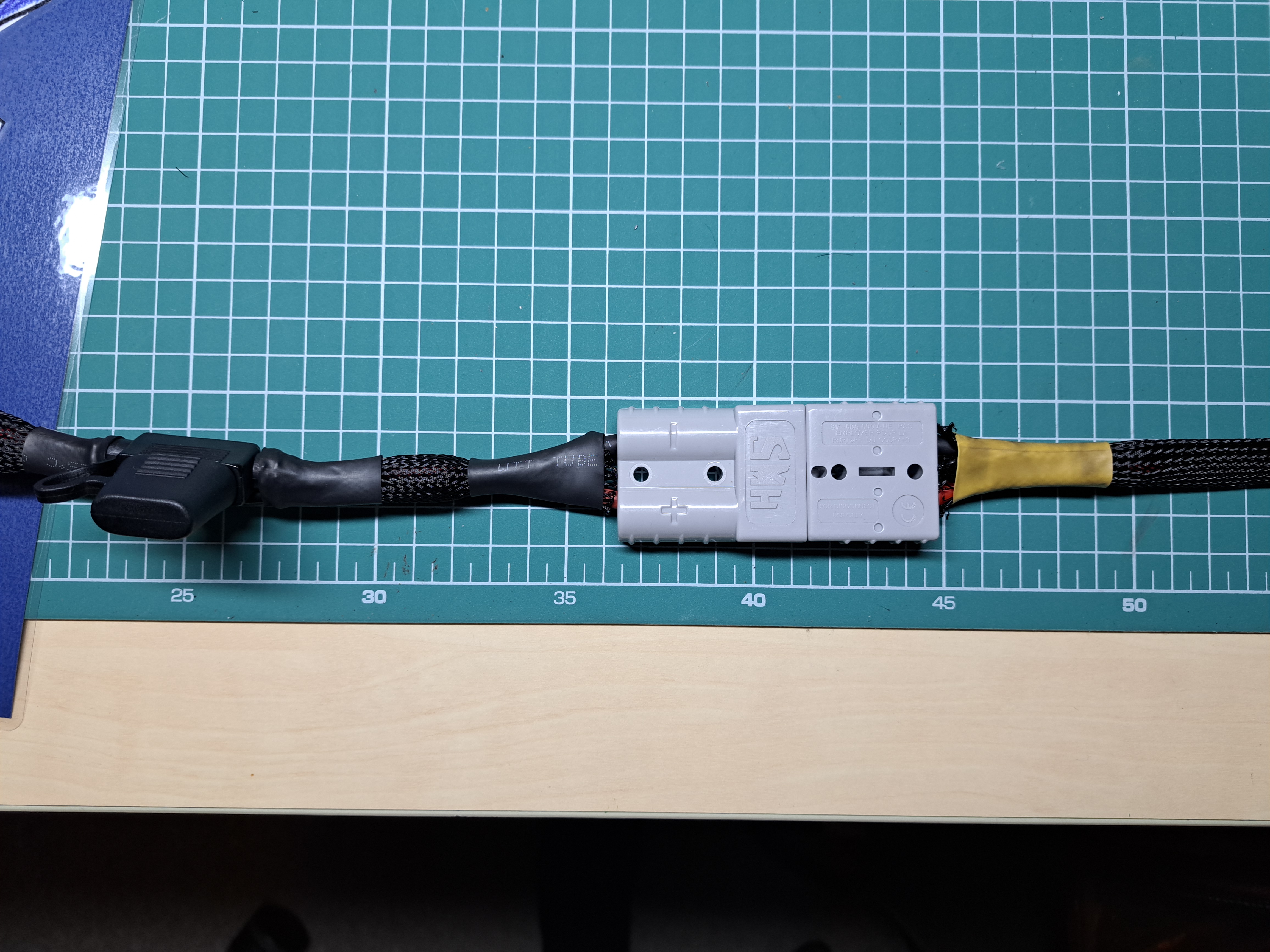

2x đầu nối Anderson được khuyến nghị để kết nối dễ dàng và an toàn

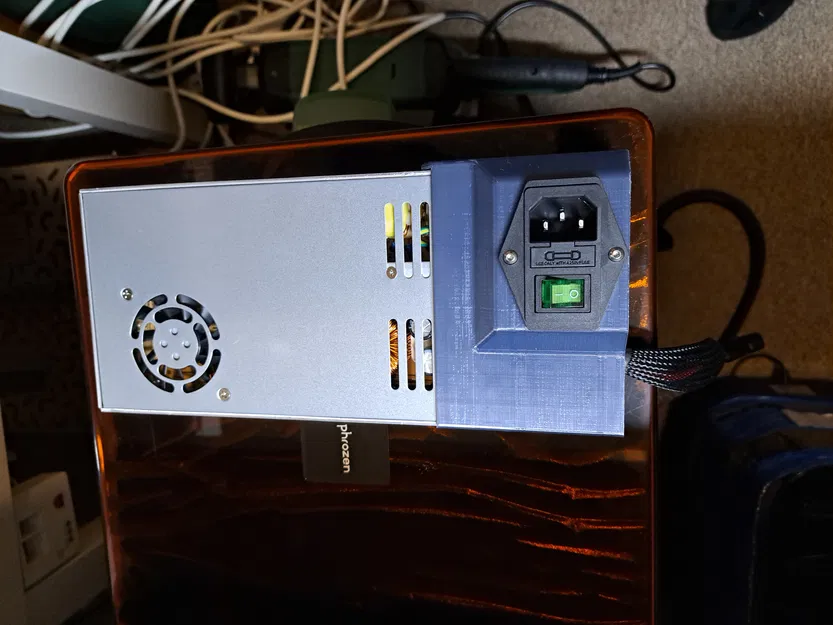

1x C14 có công tắc bật/tắt và cầu chì

1x cầu chì ô tô 20A dạng dây

Nguồn điện 200+ Watt - Tôi đã chọn loại Mean Well 320W

Nhiều loại đầu cuối được bấm để kết nối với nguồn điện, C14 và bộ điều khiển nhiệt độ

Tùy chọn 2x tấm cách nhiệt 300mm x 300mm https://amzn.asia/d/fNmQlQC

Vật liệu

Không in bằng PLA vì nó dùng cho bộ sưởi, nên dùng PETG hoặc vật liệu chịu nhiệt hơn.

Cài đặt in

Đầu phun 0.4mm Lớp 0.2mm Độ rộng đường in 0.5mm 3 lớp tường Độ điền 30%-100%

Lắp ráp

1. Chèn đế bộ sưởi vào góc sau trái khung cho bộ sưởi. Chèn mặt có 2 chốt/cọc trước ở một góc từ dưới lên sao cho mặt có 1 chốt (bên trái) thấp hơn khung một chút. Uốn cong phần khung bên trái đủ để bạn có thể làm phẳng đế bộ sưởi và lẫy vào chốt bên trái.
2. Lắp ráp 3 góc khung bằng cách lẫy từng cái vào cái tiếp theo.
3. Dán bộ sưởi 1 và bộ sưởi 2 lại với nhau.
4. Chèn bộ điều khiển nhiệt độ W2310 vào phần dưới của vỏ bộ sưởi và đảm bảo nó lẫy vào đúng vị trí.

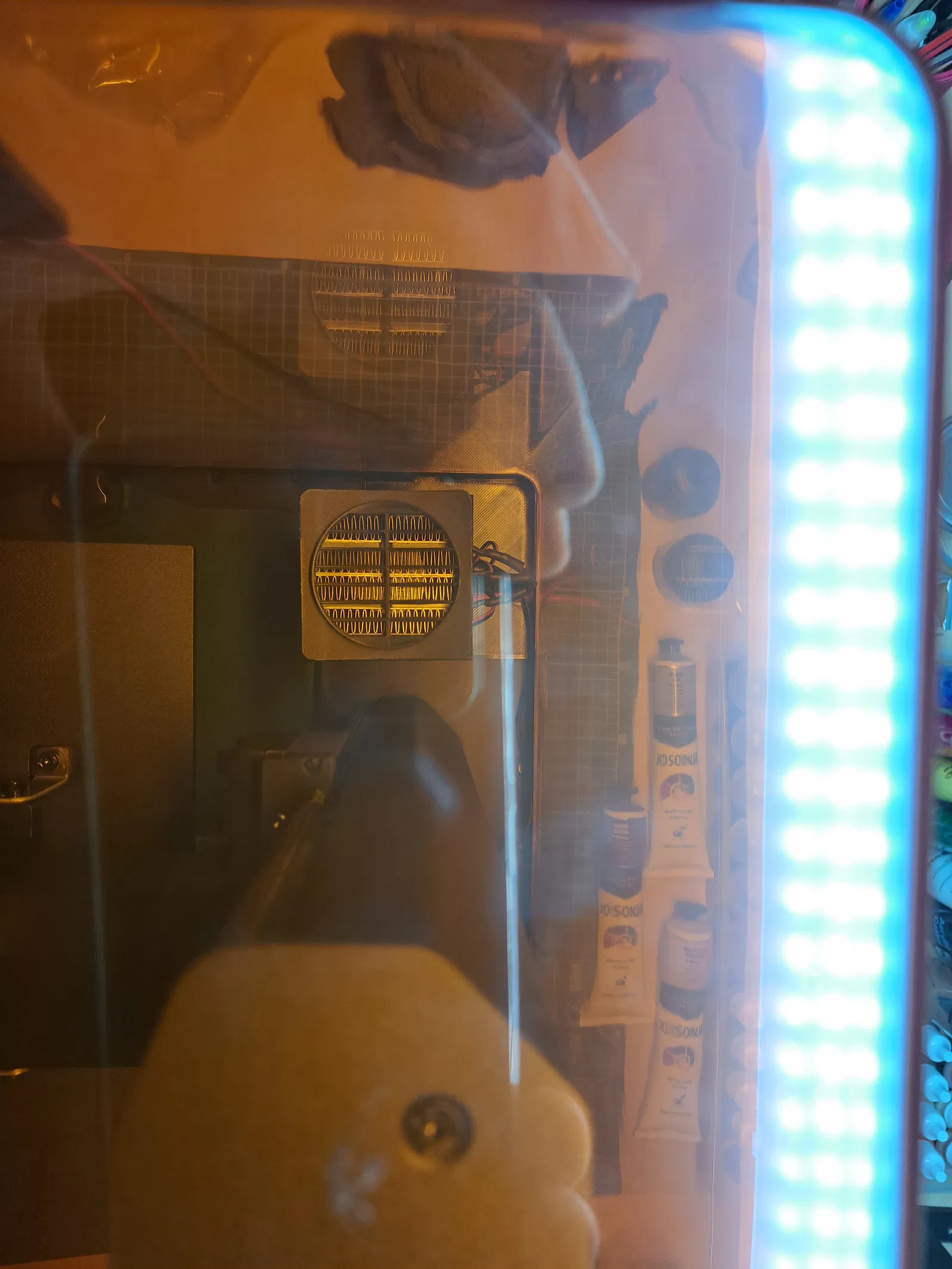

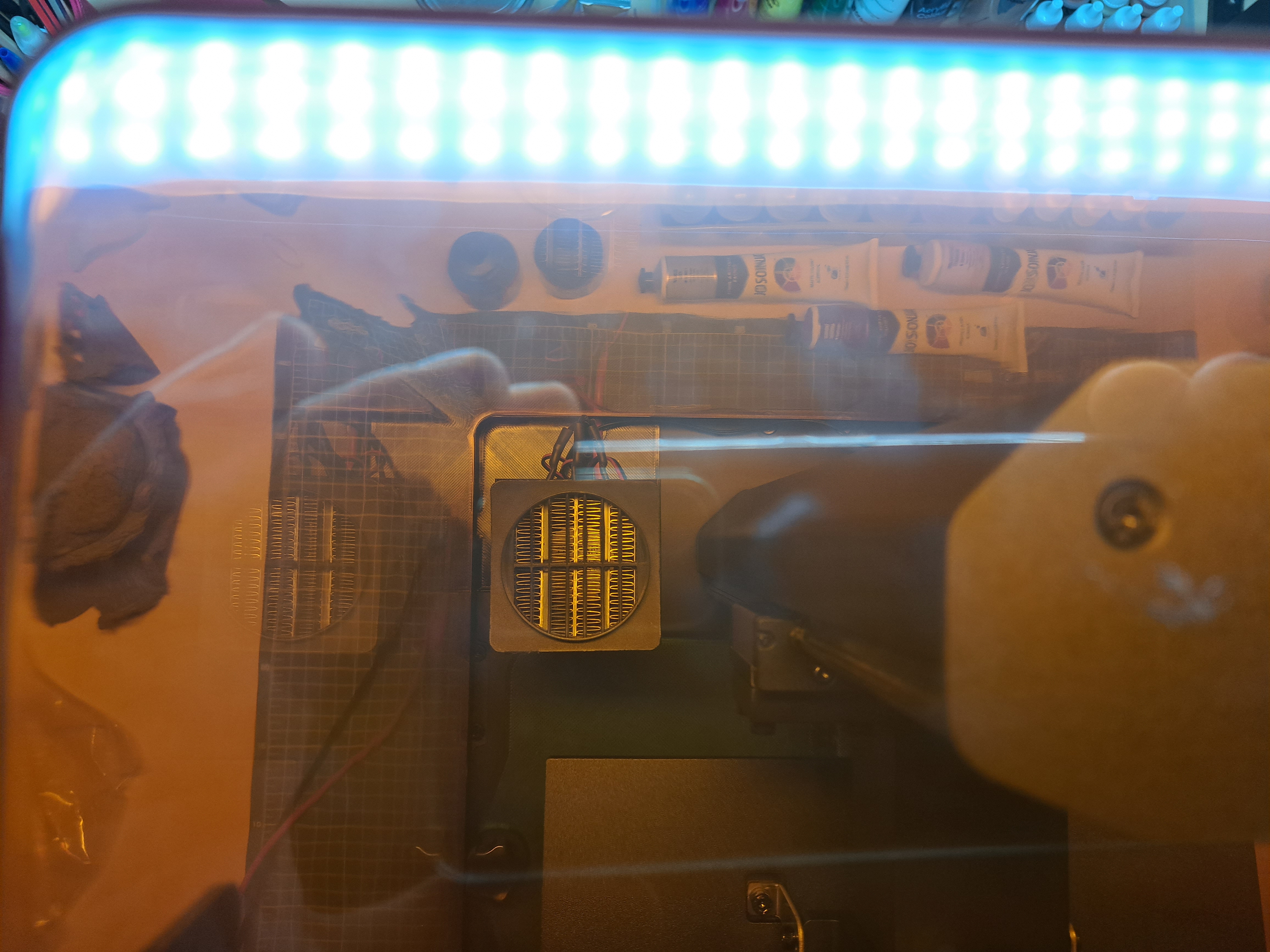

5. Chèn bộ sưởi PTC vào đỉnh của vỏ bộ sưởi với mặt quạt hướng xuống đất. Dùng keo chấm cố định nếu cần.
6. Đấu dây bộ điều khiển nhiệt độ, bộ sưởi và nguồn điện.
7. Dán vỏ bộ sưởi lên các rãnh của đế bộ sưởi.

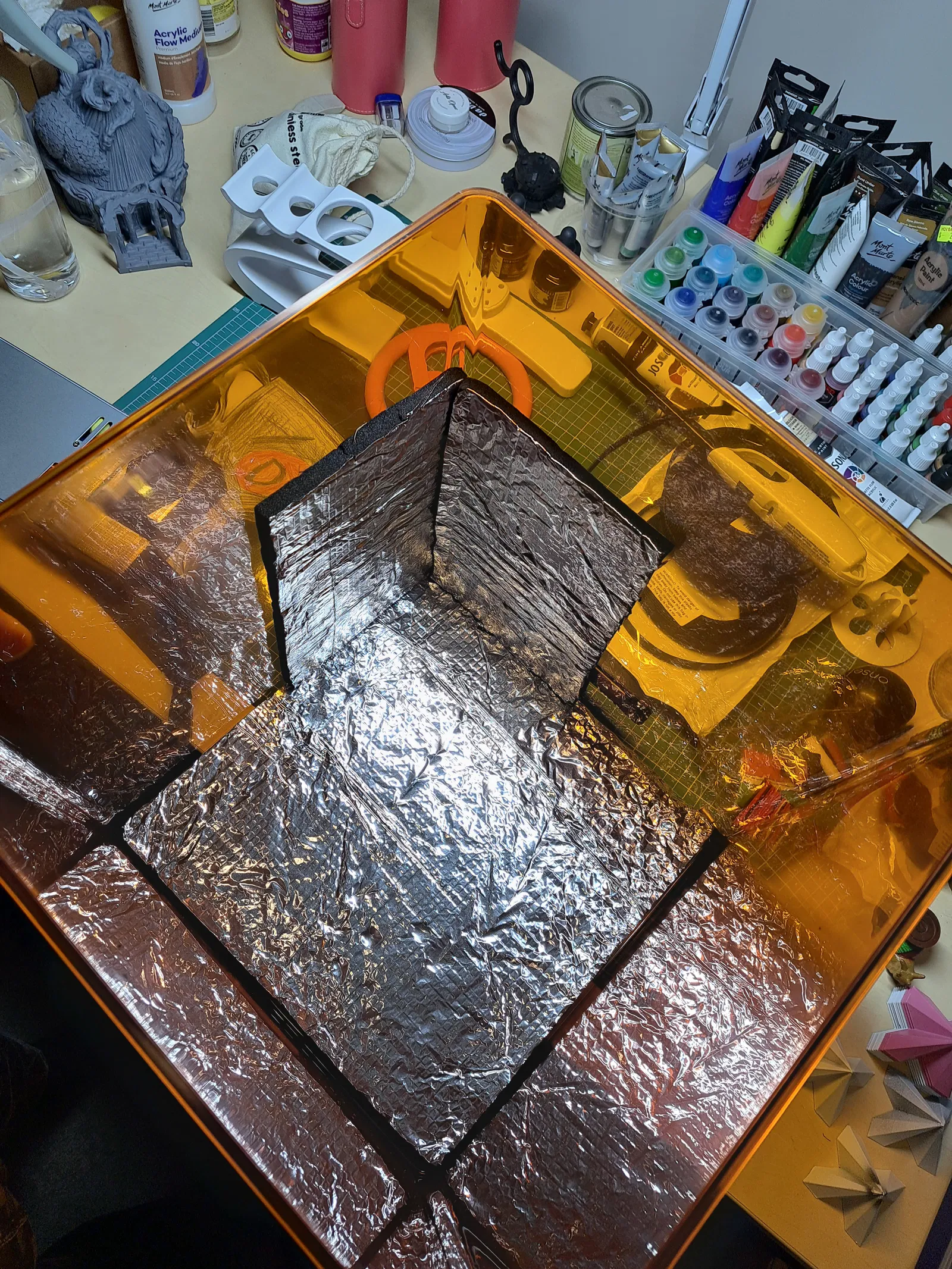

8. Đặt nắp úp xuống và dán tấm cách nhiệt 300mm x 300mm đầu tiên vào mặt trong của đỉnh nắp.
9. Cắt tấm cách nhiệt còn lại thành đôi.
10. Cắt khoảng 8cm ở cạnh dài hơn của các nửa tấm cách nhiệt.
11. Dán hai nửa này sát vào góc và với tấm đầu tiên tương đối với vị trí của bộ sưởi, điều này sẽ ngăn nắp bị nóng và phân tán/phản xạ nhiệt tốt hơn, sử dụng ít năng lượng hơn cũng như đạt được nhiệt độ mục tiêu nhanh hơn.

Ghi công

Vỏ bộ sưởi PTC được lấy cảm hứng từ https://www.thingiverse.com/thing:4727762
