Leela - Cảm biến Đa Năng Phòng ESPHome cho Home Assistant

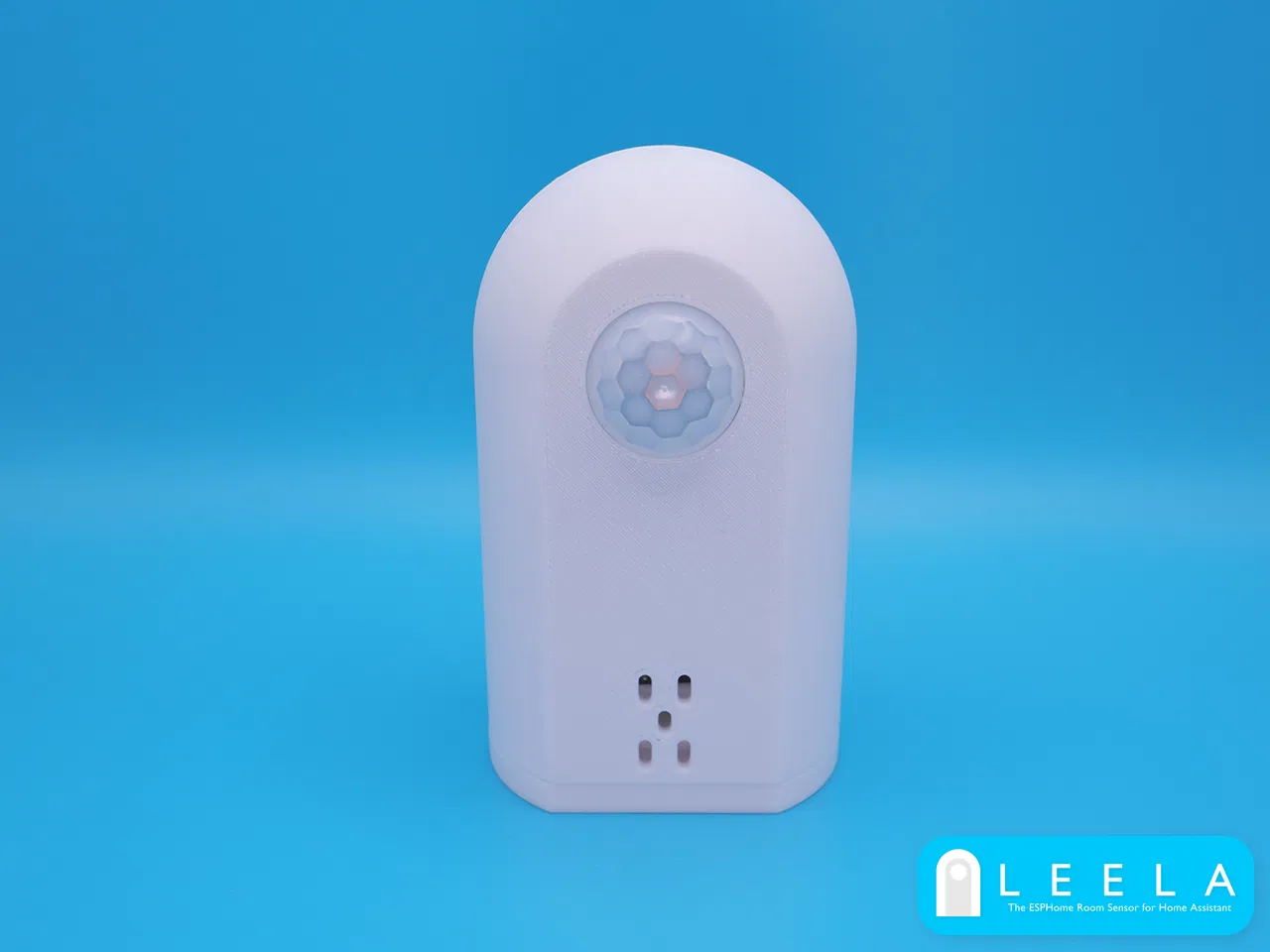

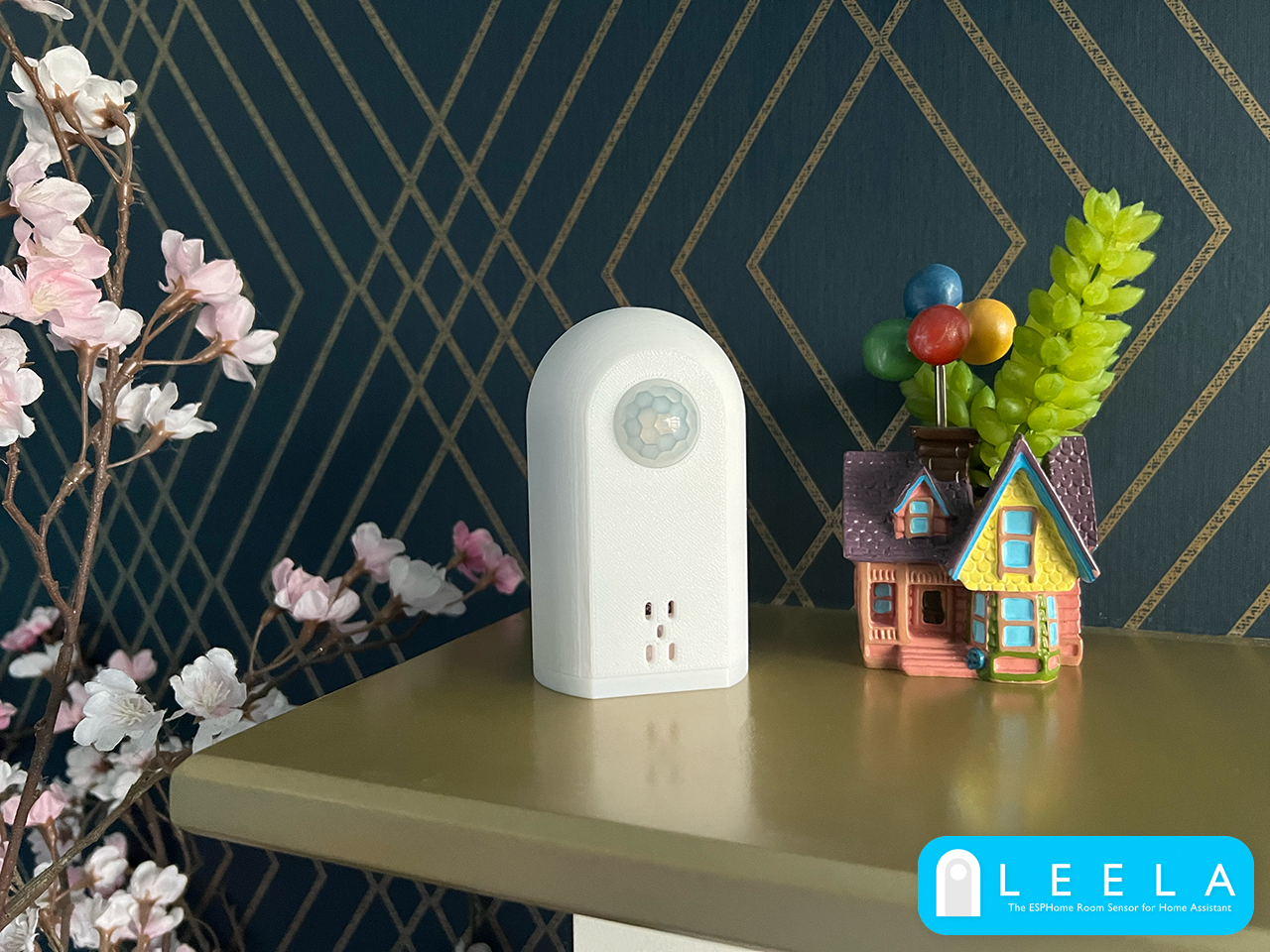

Leela là một bộ vỏ cảm biến có thể in 3D, dự định sử dụng với Home Assistant và ESPHome. Cô ấy có thể được mô tả là một "cảm biến phòng" với các cảm biến chính là chuyển động, nhiệt độ và độ ẩm. Dữ liệu từ các cảm biến này có thể rất hữu ích trong Home Assistant và tất nhiên có thể được sử dụng để cung cấp năng lượng cho các tự động hóa như bật/tắt đèn, hệ thống sưởi, quạt hút... và tất cả những thứ tuyệt vời khác mà HA có thể làm!

Bạn có thể xem video trình diễn thiết kế trên YouTube tại đây.

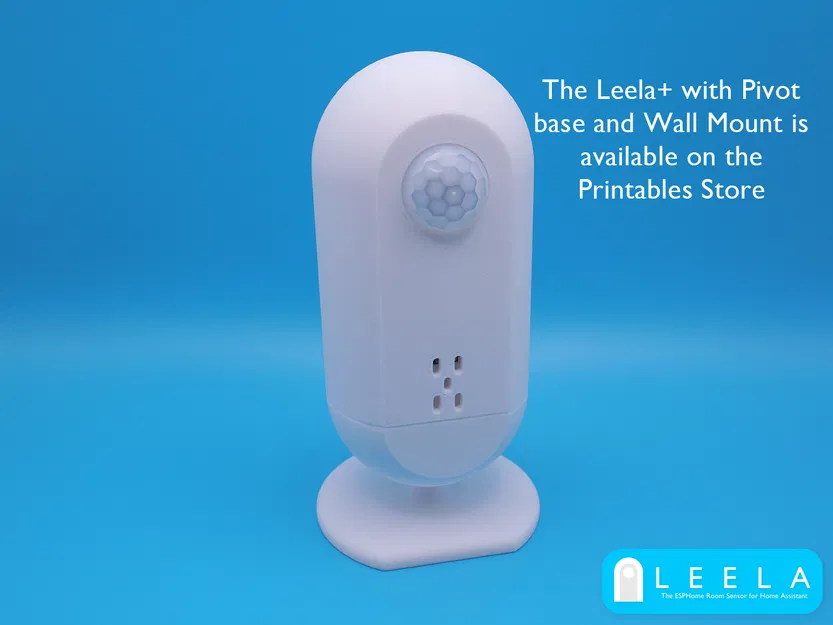

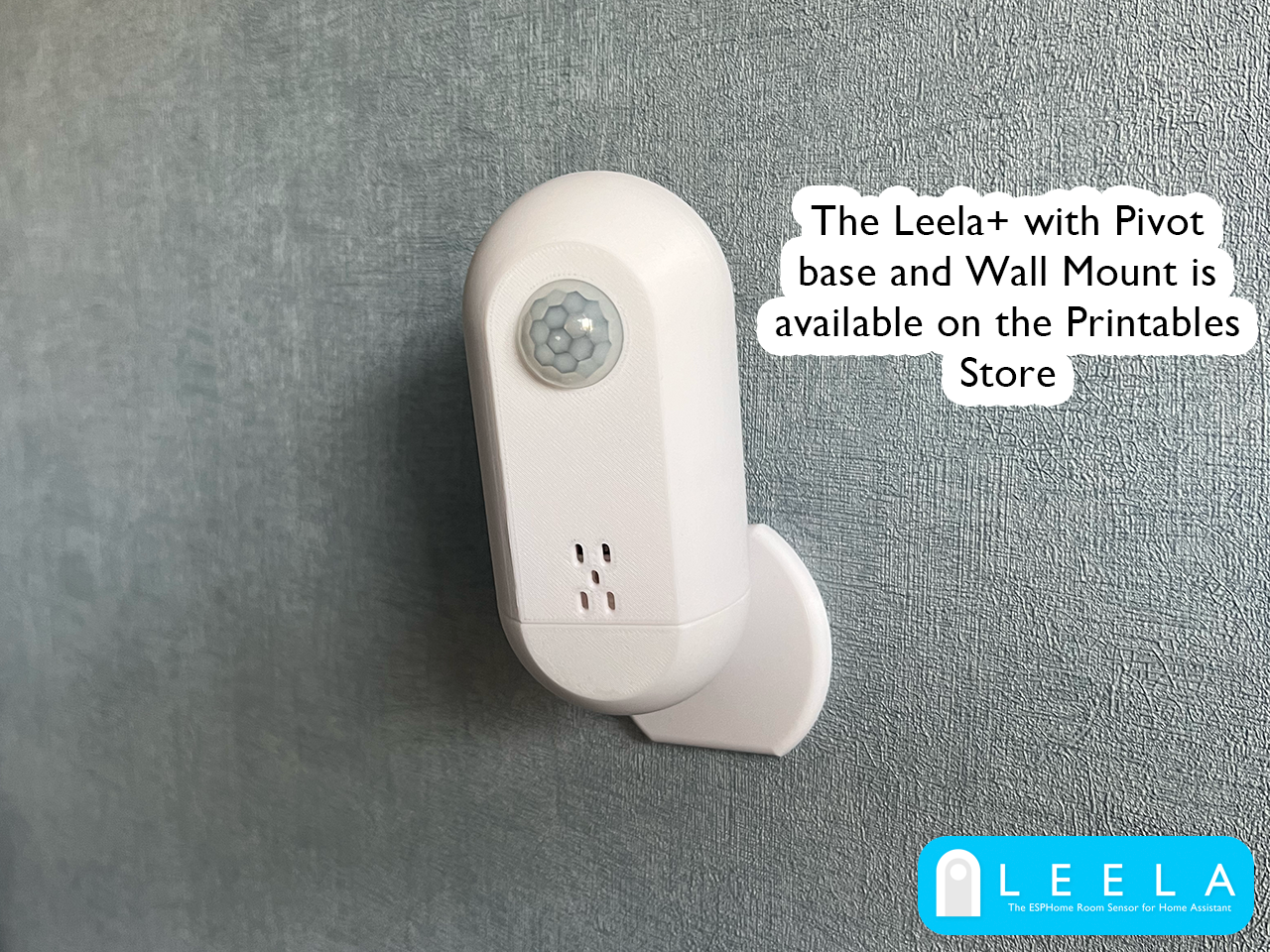

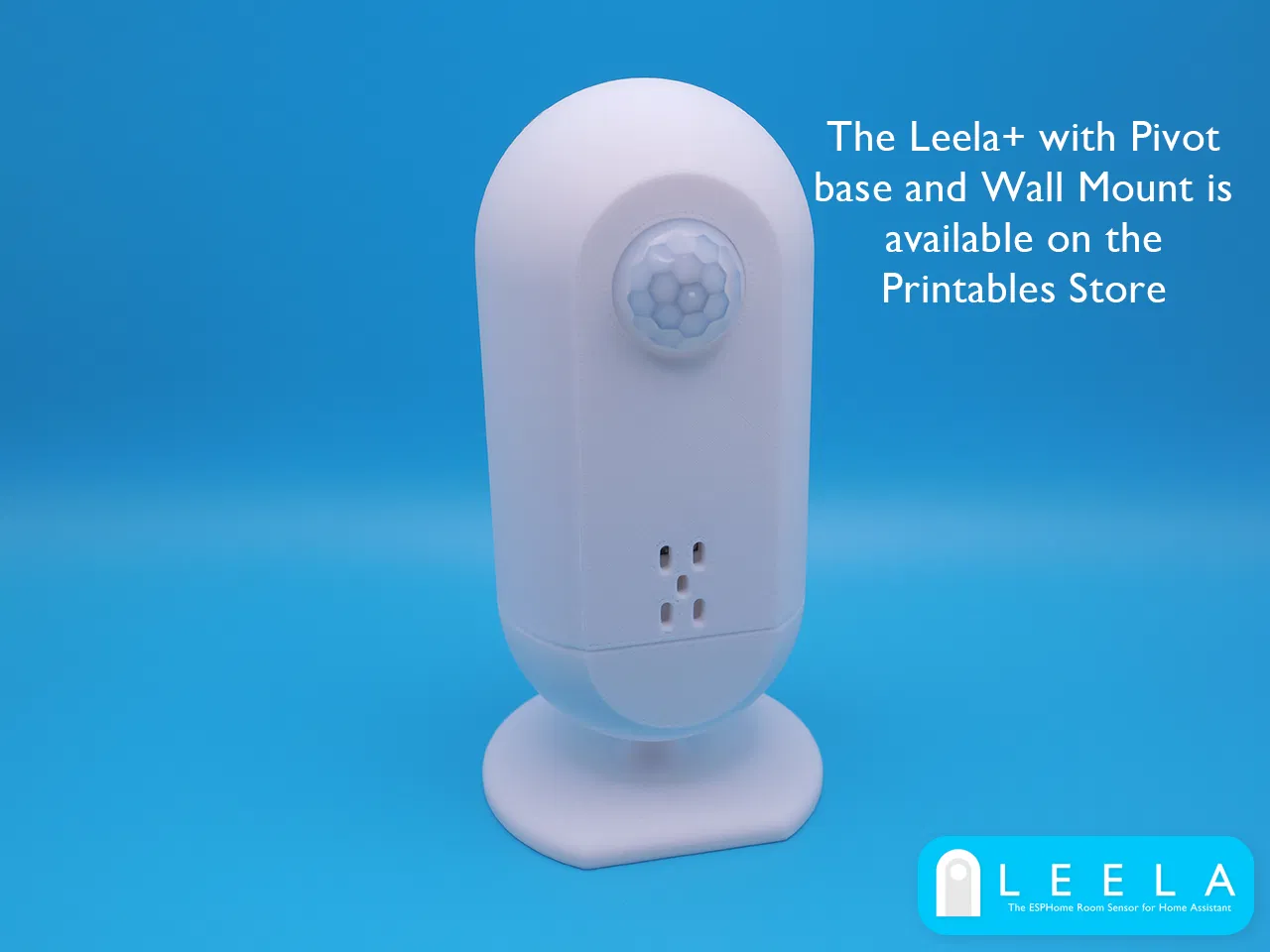

Nếu bạn thích Leela, muốn linh hoạt hơn trong việc hướng cảm biến chuyển động, hoặc muốn gắn tường, bạn có thể mua Leela+ trên cửa hàng Printables bao gồm đế xoay và giá treo tường.

Leela được thiết kế để:

1. Dễ dàng in và cài đặt.
2. Cung cấp dữ liệu đáng tin cậy và chính xác
3. Có tính mô-đun và tương thích với nhiều loại bảng ESP và cảm biến có sẵn
4. Cung cấp giá trị sử dụng mà các sản phẩm thương hiệu có sẵn trên thị trường không thể sánh được
5. Vượt qua "Bài kiểm tra người vợ" và không trông giống như một đống rác được dán lại bằng băng keo và keo nến.

Để mở rộng các điểm này...

Toàn bộ vỏ có thể được in trong một lần trên máy in cỡ Prusa i3 (và có lẽ nhỏ hơn) nhưng được chia thành ba tệp riêng biệt để linh hoạt (ví dụ: in mặt trước và mặt sau với màu sắc tương phản). Phiên bản Leela miễn phí này với giá đỡ đơn giản chỉ sử dụng 69g sợi nhựa, trong khi Leela+ (có sẵn trên Cửa hàng Printables tại đây) bao gồm đế xoay và giá treo tường chỉ thêm 40g.

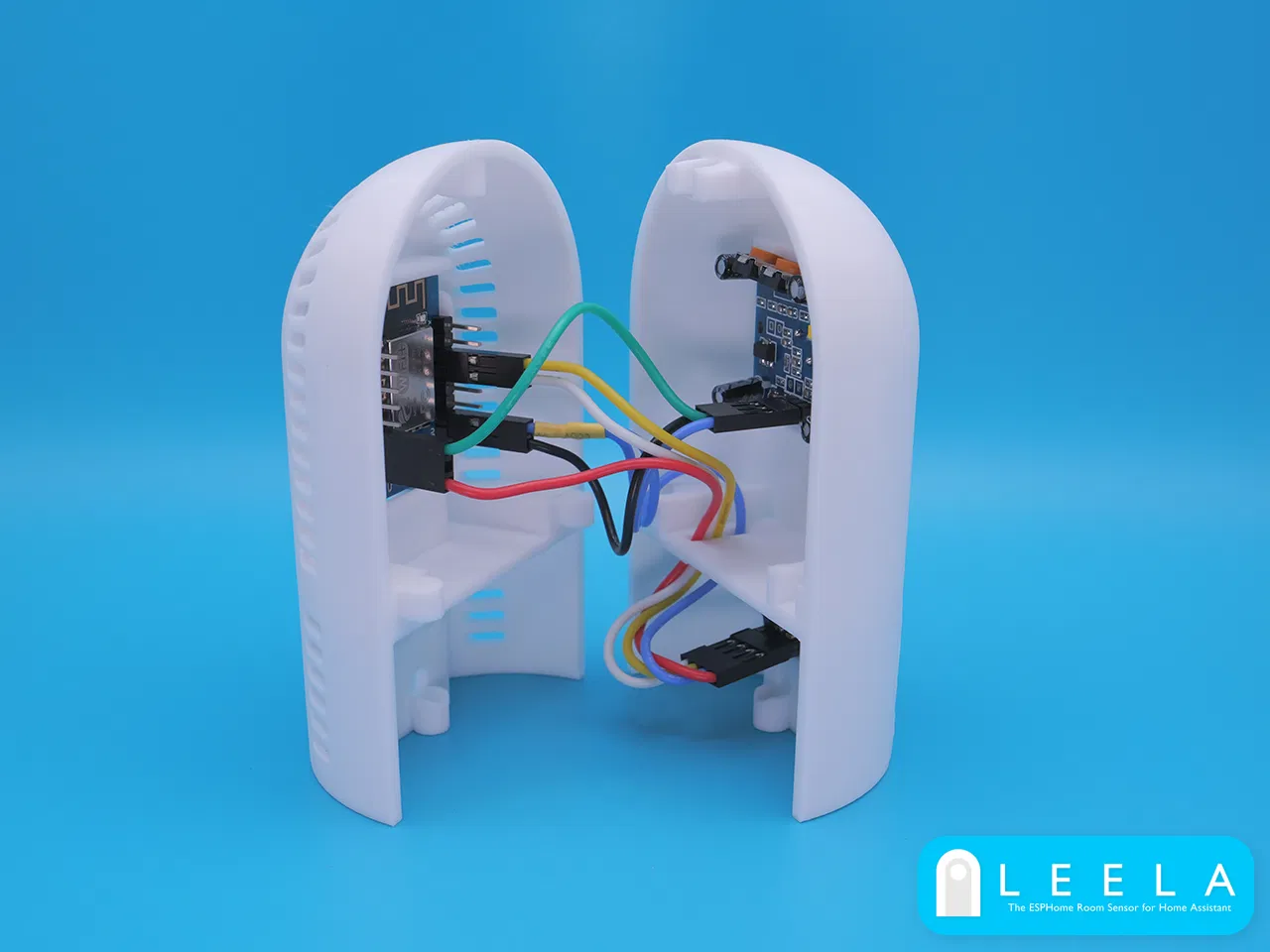

Phần cứng duy nhất được yêu cầu là các bộ phận điện tử vì Leela lắp ráp mà không cần bất kỳ ốc vít nào và chỉ cần một chút keo siêu dính với đế xoay/giá treo tường đi kèm với Leela+.

Leela ra mắt với sự hỗ trợ cho hai bảng ESP phổ biến:

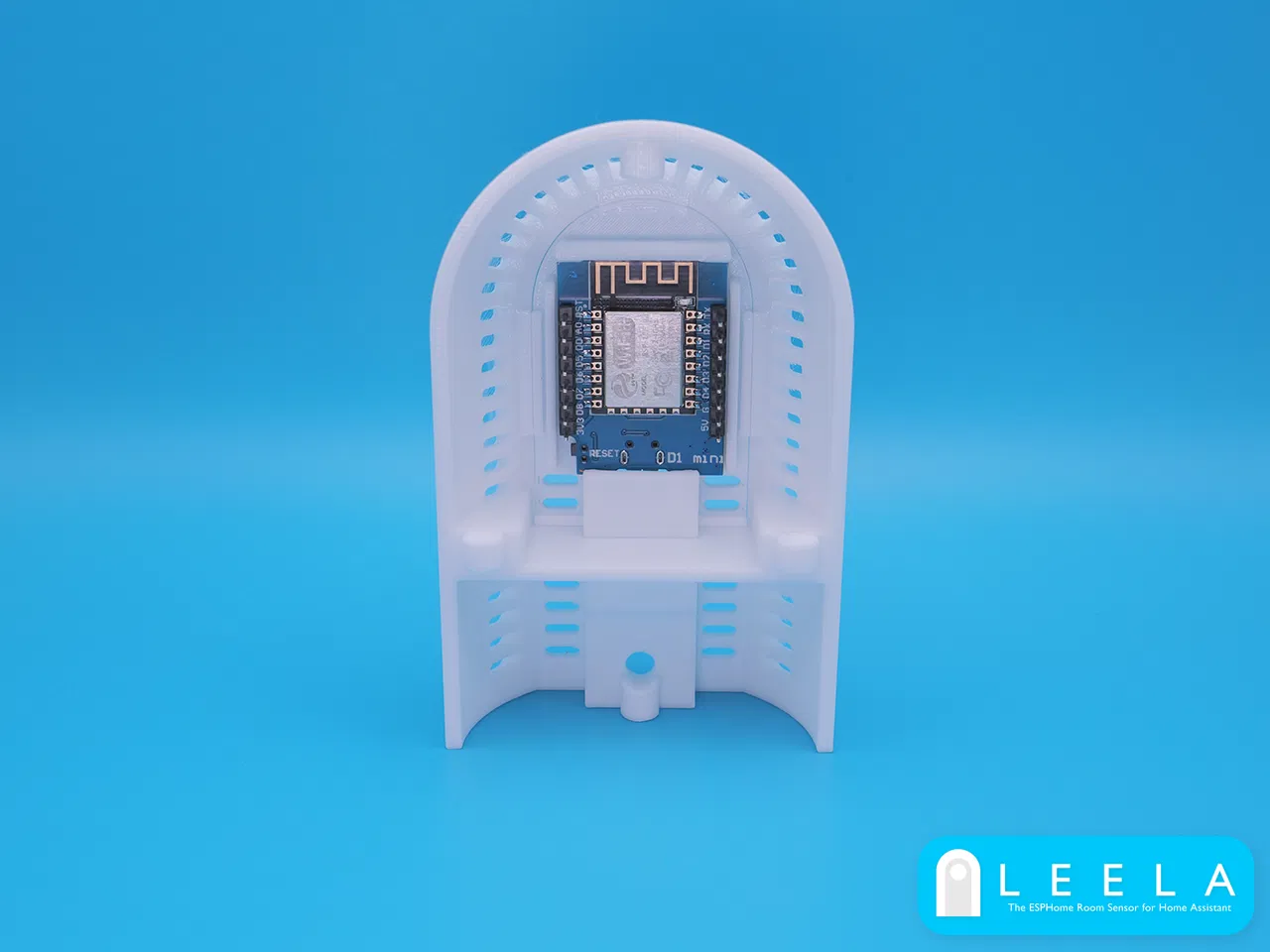

• Wemos D1 Mini (biến thể clone ESP8266 được chụp với MicroUSB hoặc USB-C)
• ESP32 C3 Supermini

Sự hỗ trợ cho các bảng ESP sau đây hiện đang được thử nghiệm:

• ESP32 Wemos D1 Mini
• ESP32 S2 Mini

Một tệp STEP cho bảng gắn ESP mô-đun cũng sẽ được thêm vào sớm cho phép bạn tạo một giá đỡ cho bảng ESP của riêng mình nếu chưa được hỗ trợ (hiện tại các bảng ESP cỡ lớn quá cồng kềnh nhưng một vỏ lớn hơn đã được sửa đổi có thể theo sau nếu có nhu cầu!).

Hai cảm biến ban đầu được hỗ trợ đã được thử nghiệm rộng rãi, đó là:

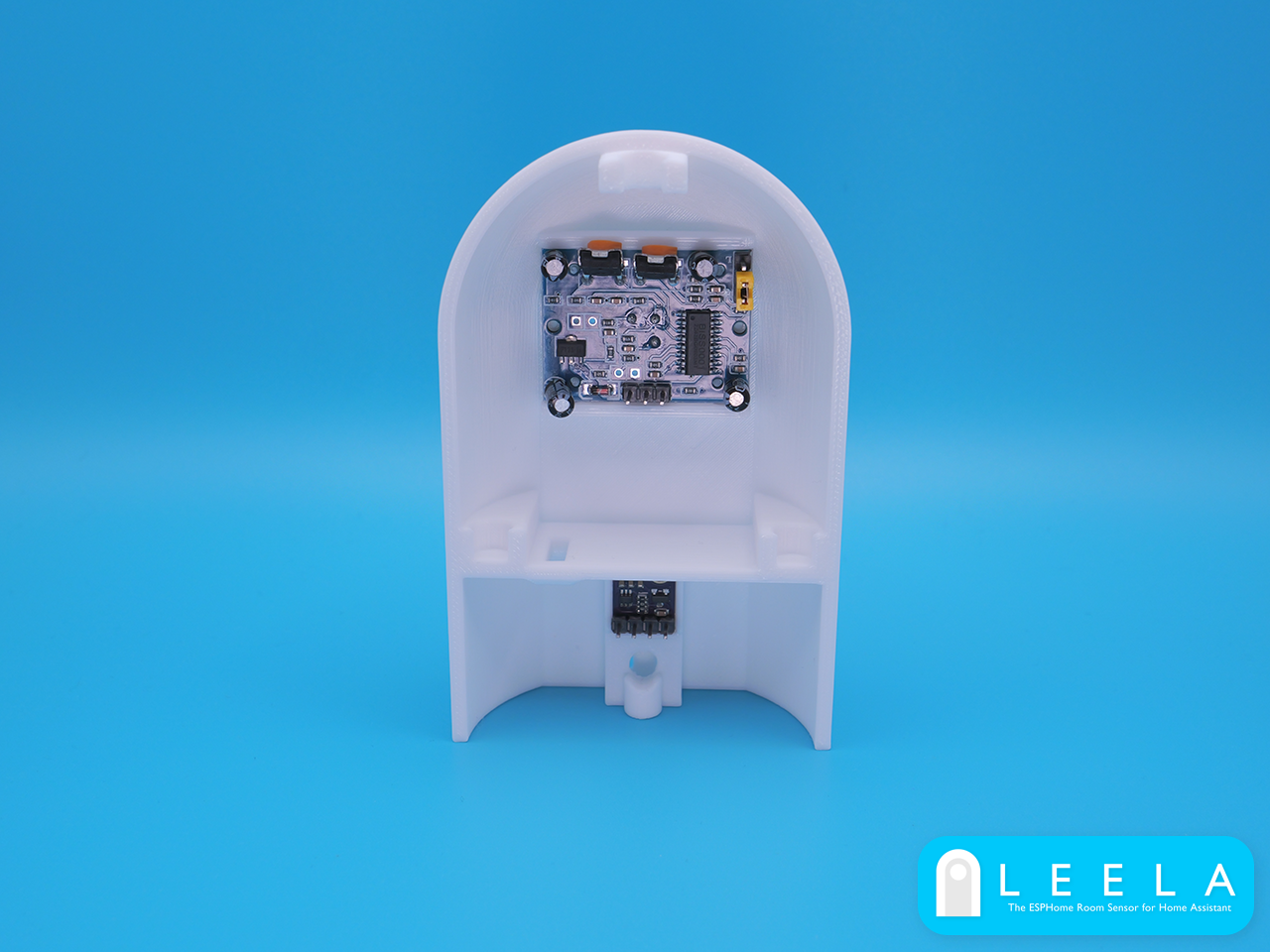

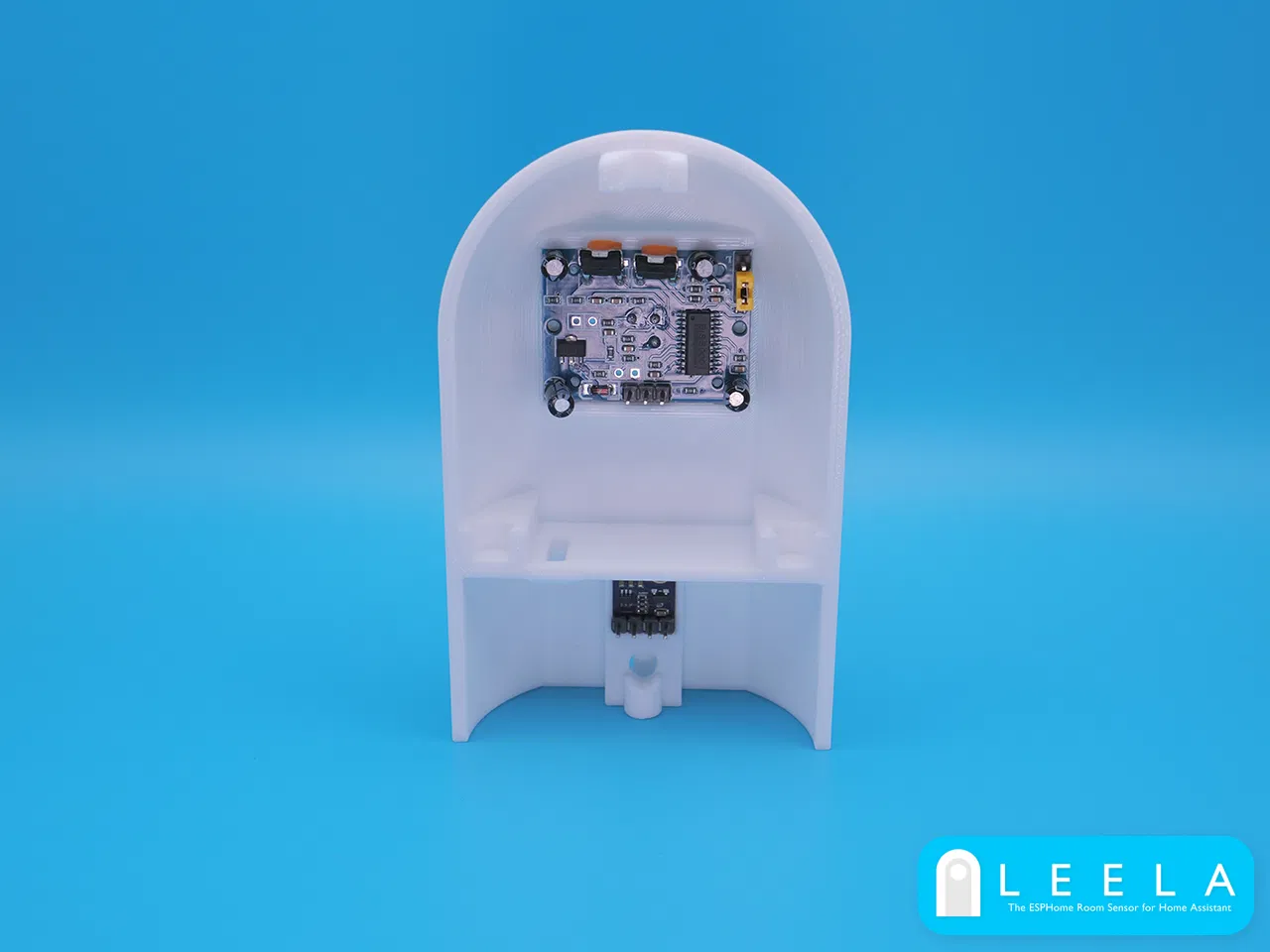

• Cảm biến chuyển động PIR HC-SR501
• Cảm biến nhiệt độ/độ ẩm BME280

Các tệp YAML để thiết lập chúng có thể được tải xuống từ phần Tệp Khác.

Sự hỗ trợ cho các cảm biến sau đây hiện đang được thử nghiệm:

• Cảm biến hiện diện mmWave LD2410C
• BH1750 - Cảm biến Lux/Ánh sáng
• Cảm biến chuyển động AM312 PIR
• Cảm biến nhiệt độ/độ ẩm AHT10
• Cảm biến nhiệt độ/độ ẩm/chất lượng không khí BME680

Giả sử bạn có sẵn bộ nguồn USB và cáp USB, chi phí cho các bộ phận điện tử trong phiên bản Leela ban đầu này có thể thấp tới 5 Đô la/Euro/Bảng Anh (thậm chí thấp hơn với cảm biến nhiệt độ trong tương lai). Tính cả chi phí sợi nhựa dùng để in Leela và tổng chi phí lắp ráp có thể dưới 7 Đô la/Euro/Bảng Anh.

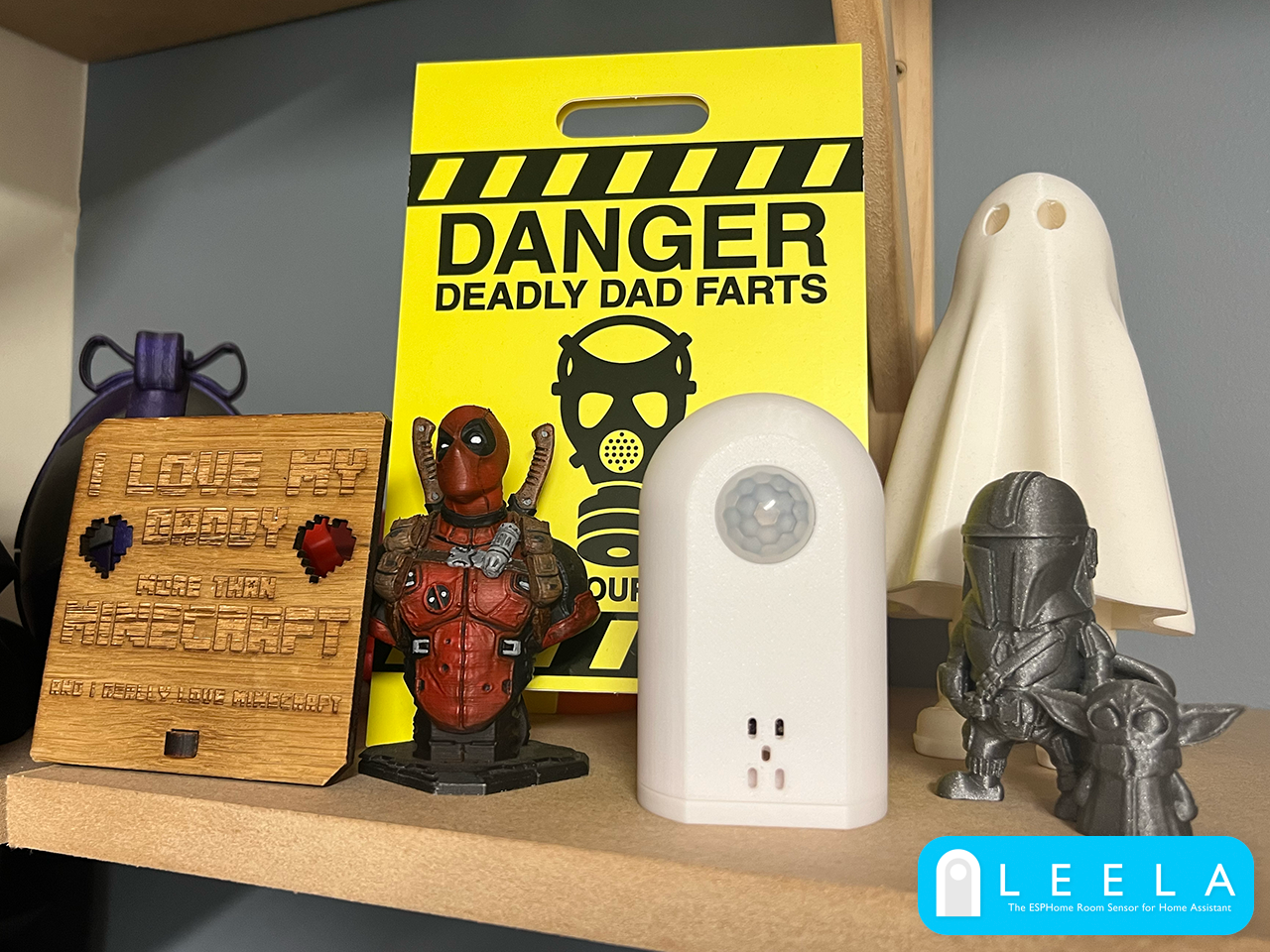

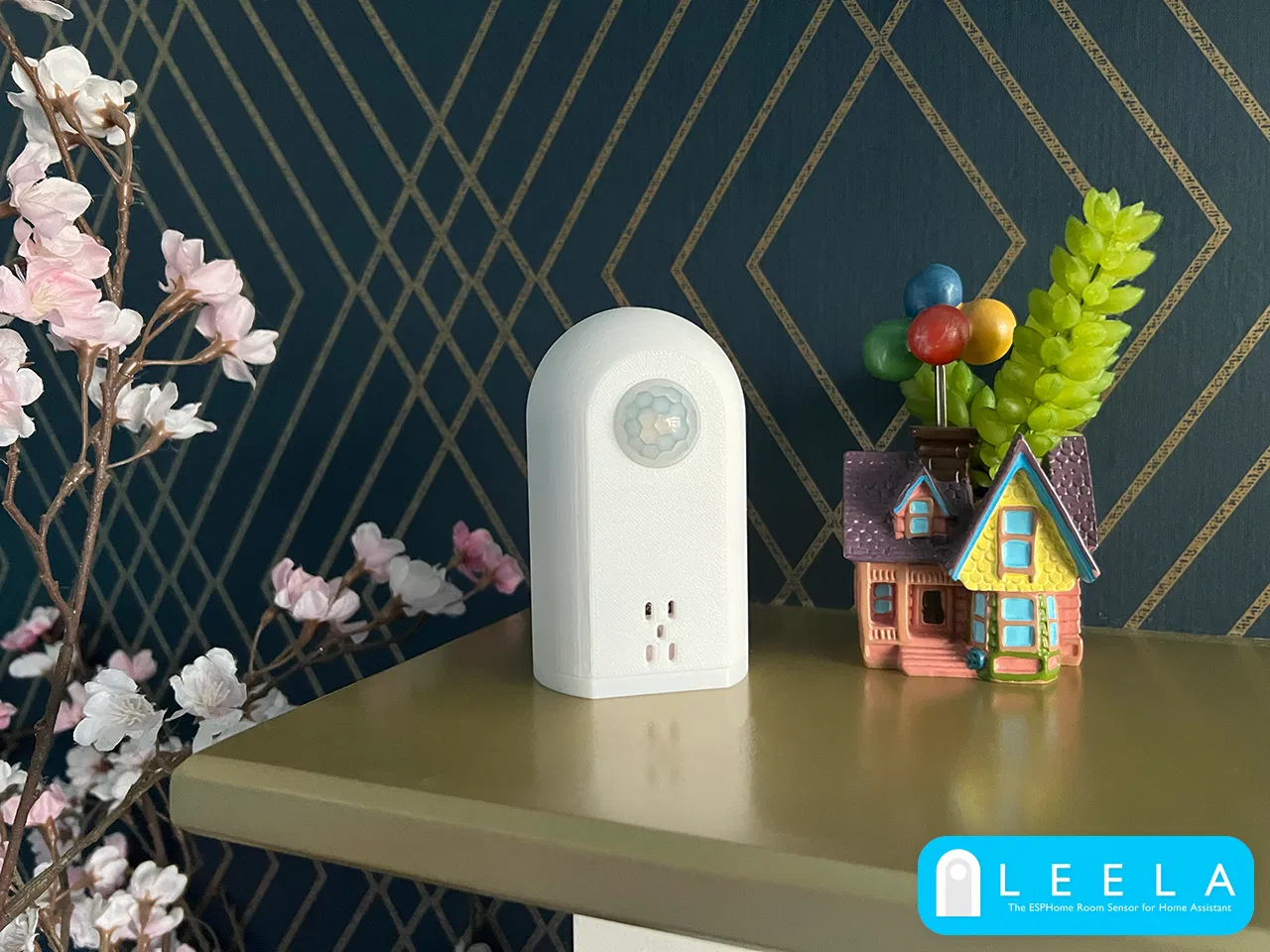

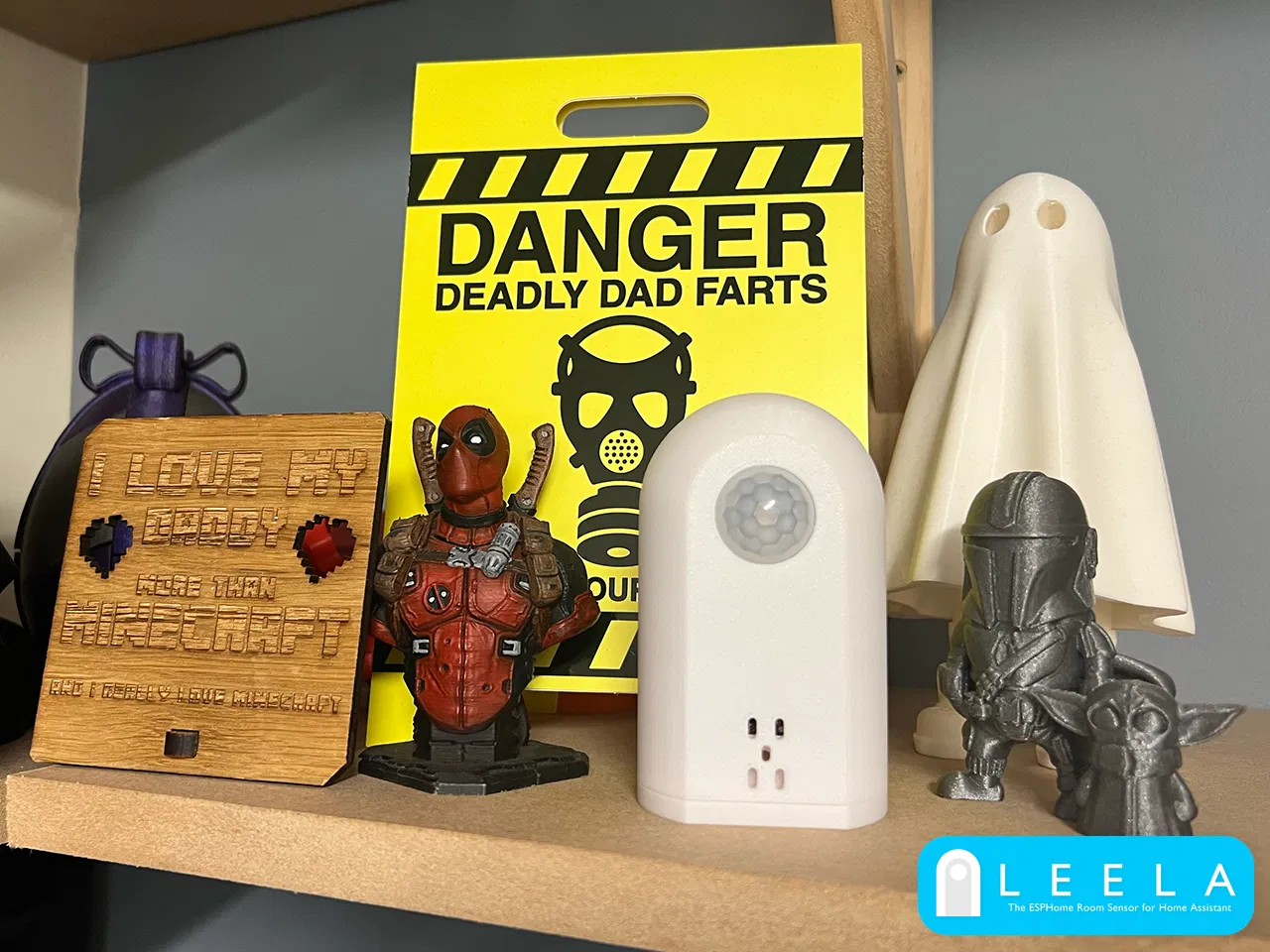

Leela trông không giống đồ bỏ đi và nên phù hợp trên kệ hoặc gắn tường. Thiết kế này sẽ đảm bảo bạn vẫn có "snu snu" nếu bạn có người yêu.

Vui lòng đọc tệp Ghi chú phát hành trong phần tệp trước khi bắt đầu in Leela, tệp này chỉ mất 5 phút để đọc nhưng chứa rất nhiều thông tin hữu ích!
