Máy thổi lá mini - Pin cố định + Hộp công tắc

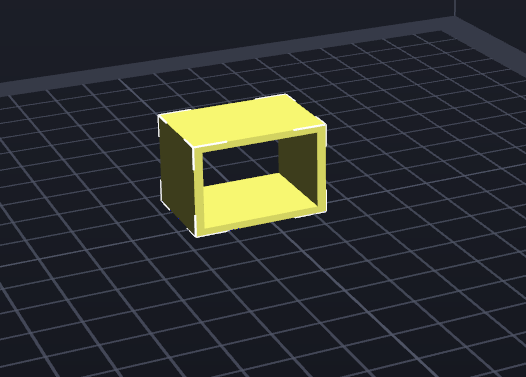

Đây là bản Remix của thing:3391307. Tôi đã làm lại hộp công tắc điện để phù hợp với một công tắc điện tử nhỏ phổ biến hơn nhiều. Công tắc này được gọi là "Mini boat rocker switch" trên Amazon. LINK: https://www.amazon.com/DIYhz-Environmental-Protection-Electrical-Products/dp/B07BPKZ2RG/ref=sr_1_8?crid=1V0ARC6TLA3OK&keywords=mini+rocker+switch&qid=1706621287&s=industrial&sprefix=mini+rocker+switch%2Cindustrial%2C73&sr=1-8

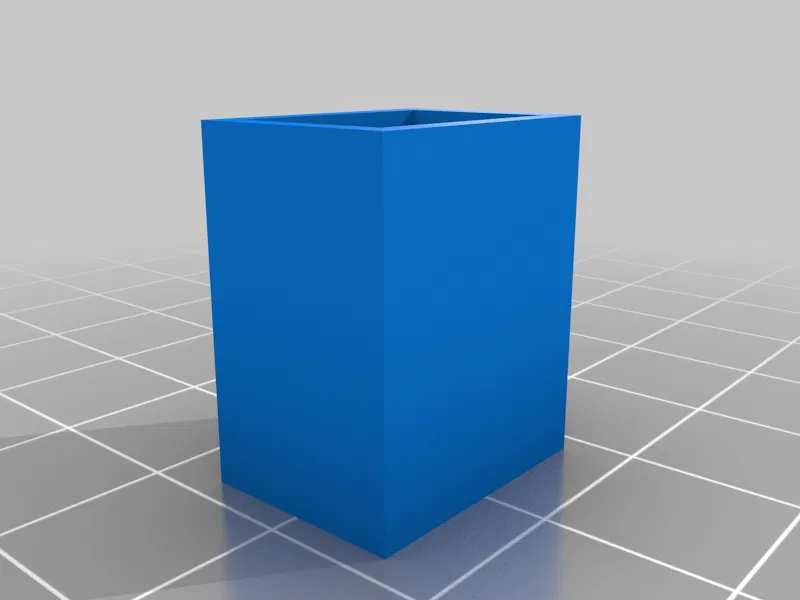

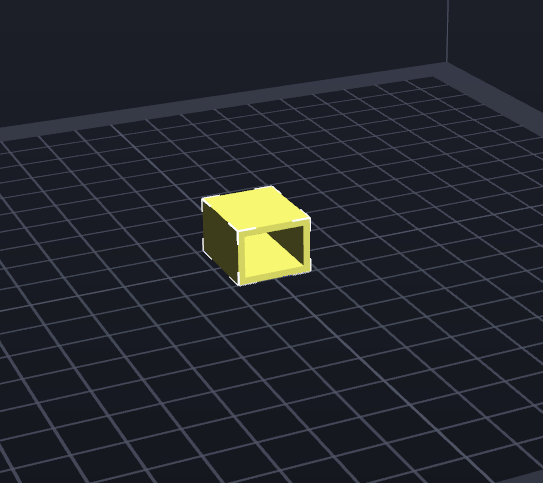

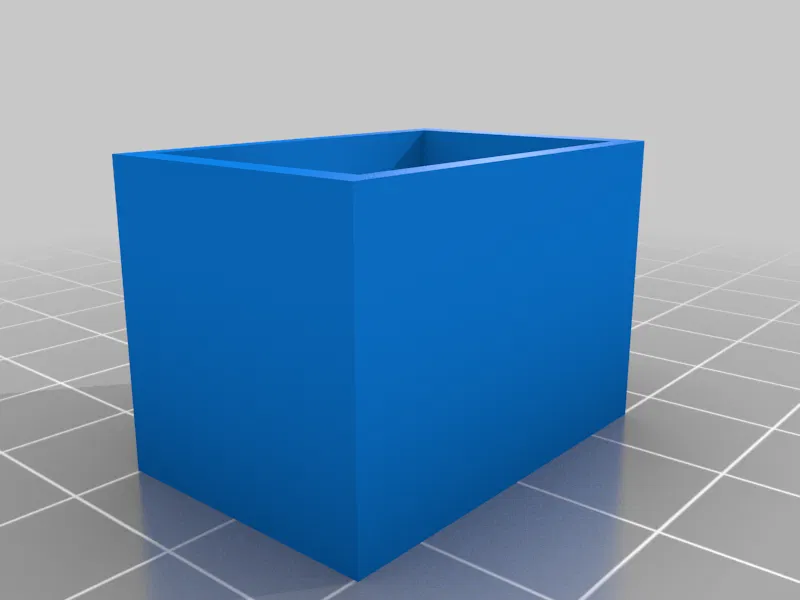

Tôi cũng làm lại bộ giữ / hộp pin 9V. Bộ gốc quá lớn/lỏng nên tôi đã làm lại với dung sai chặt hơn bằng Fusion 360 và bây giờ pin 9V vừa khít.

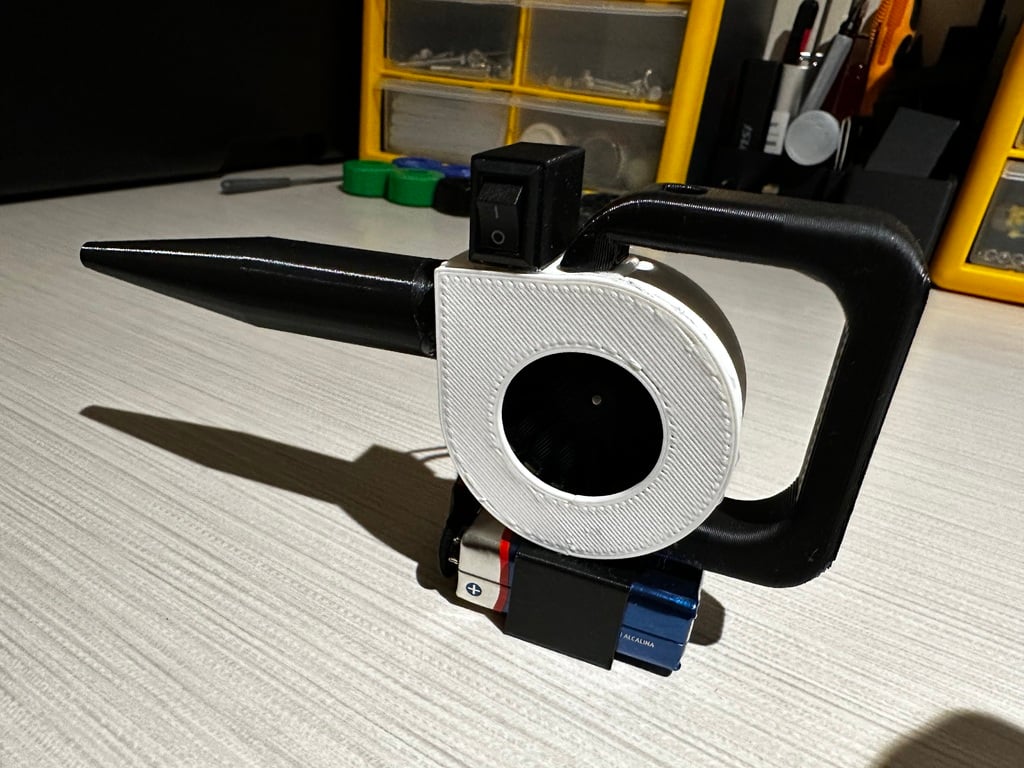

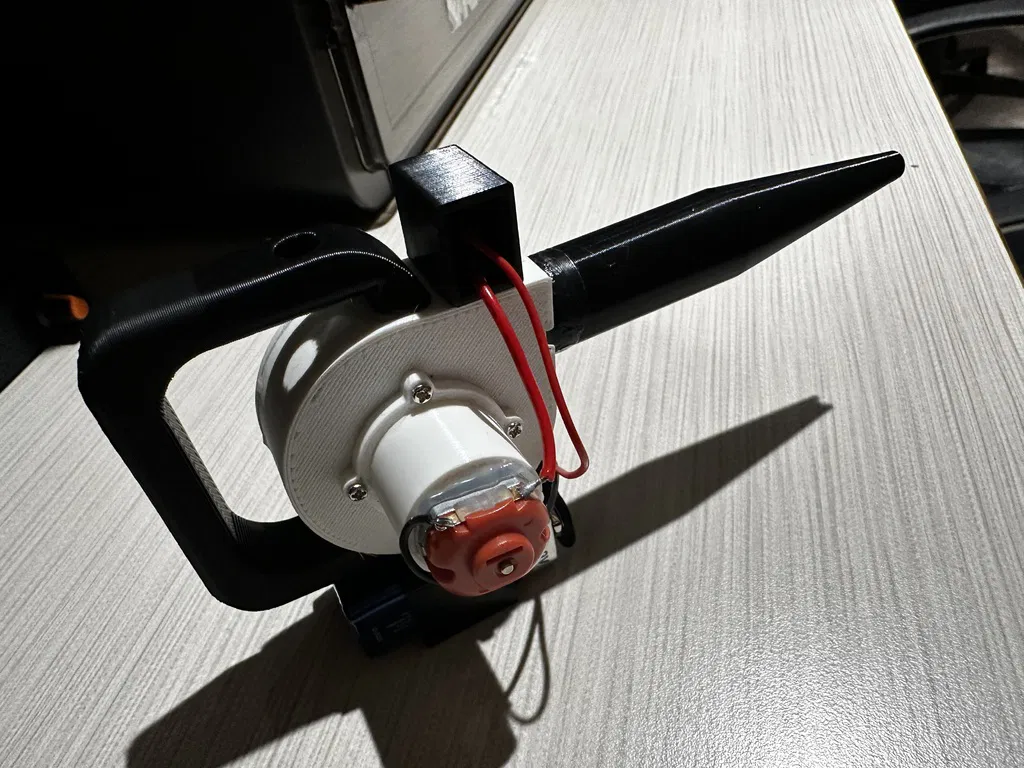

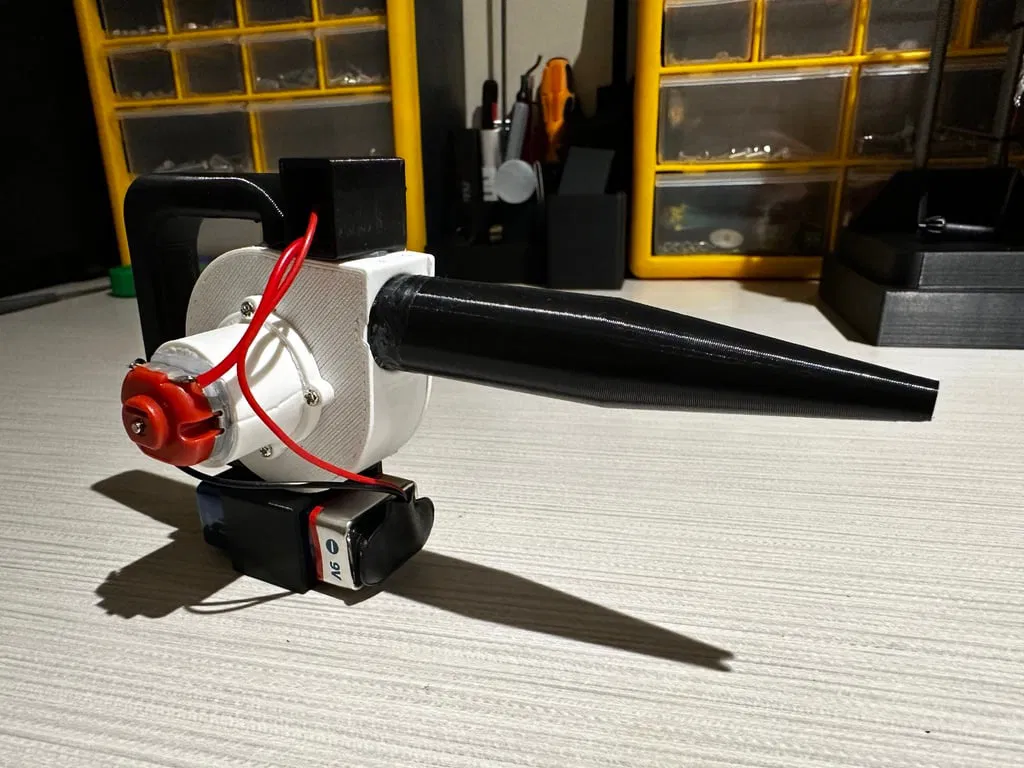

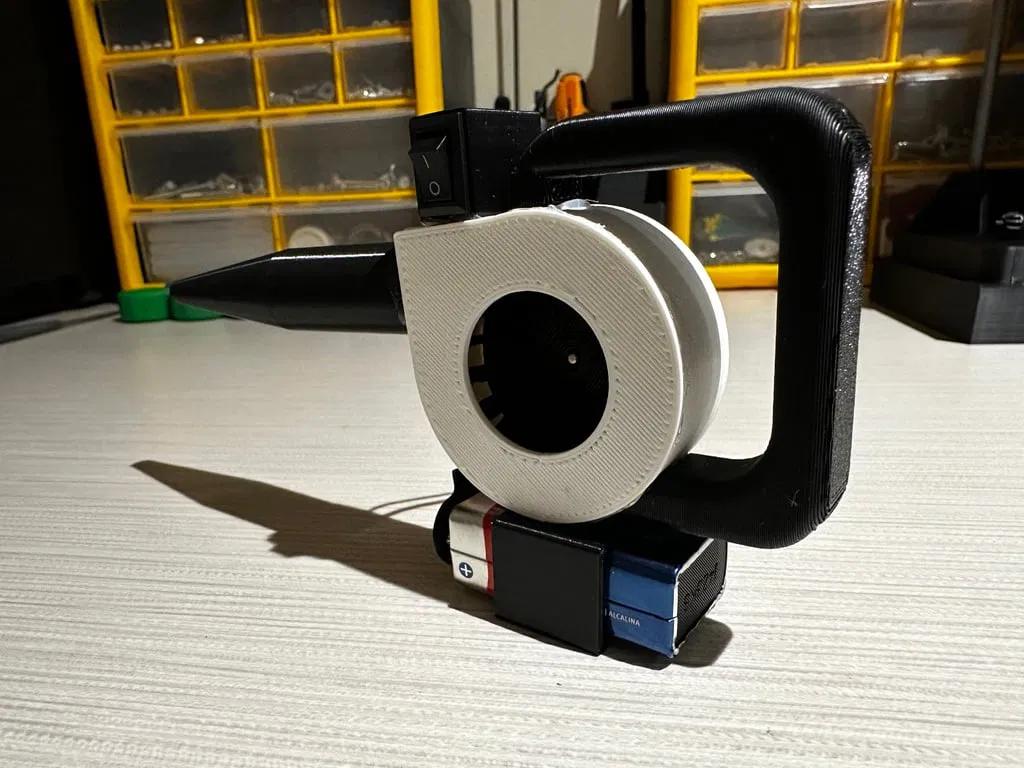

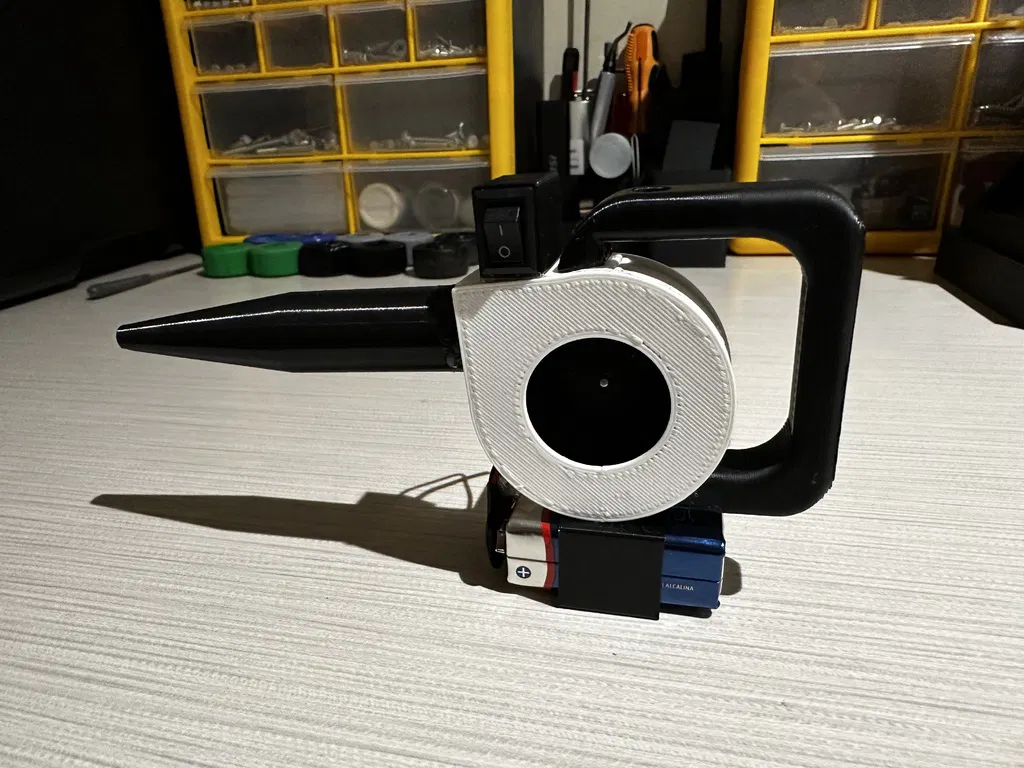

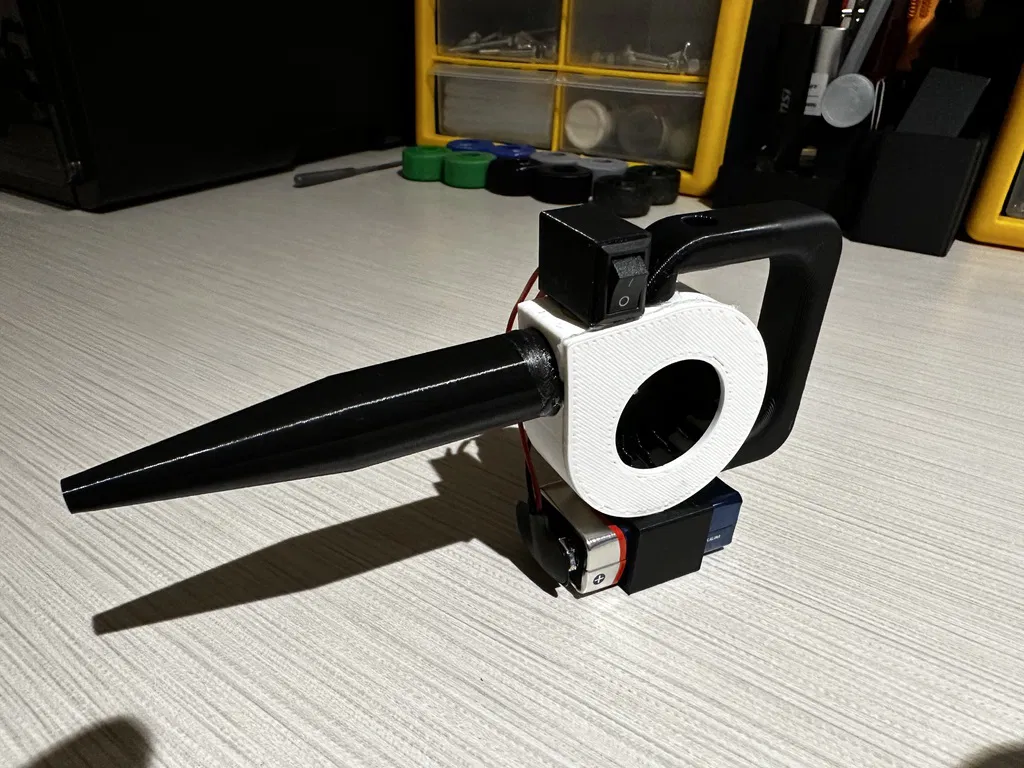

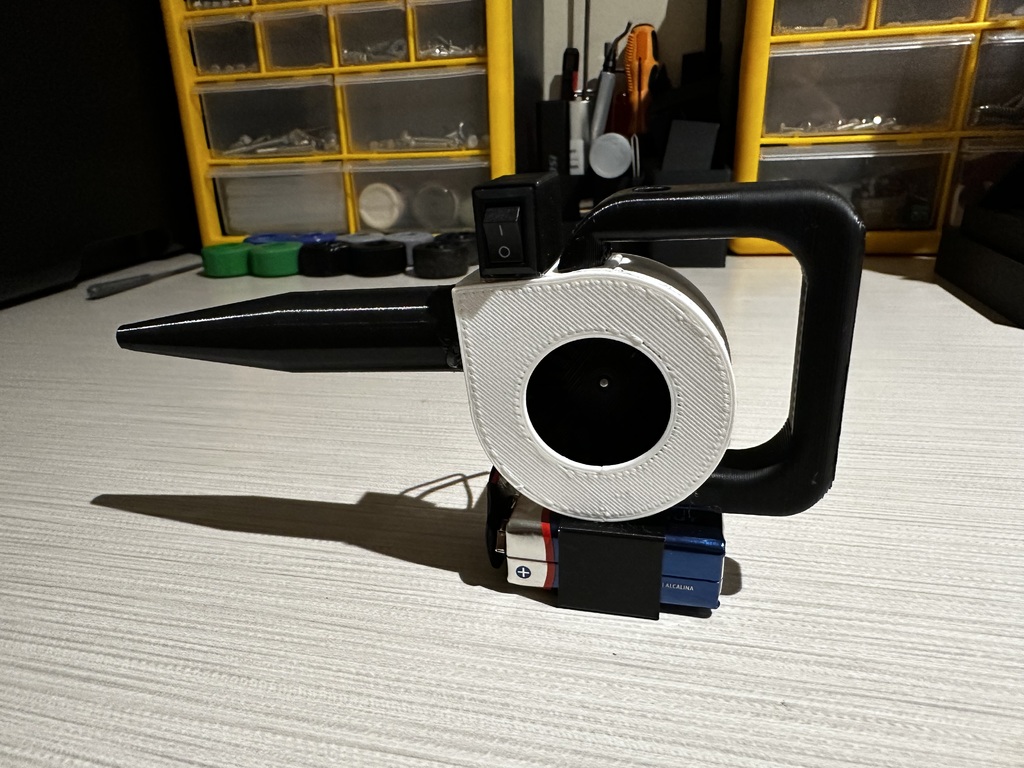

Như bạn sẽ thấy từ những hình ảnh về bản dựng Máy thổi lá mini của tôi, tôi đã lắp thân máy thổi ngược với người tạo gốc vì điều này cho phép bạn gắn công tắc lên trên vỏ máy thổi thay vì phải gắn nó ở bên cạnh, điều này hơi kỳ cục và kém thực tế hơn.

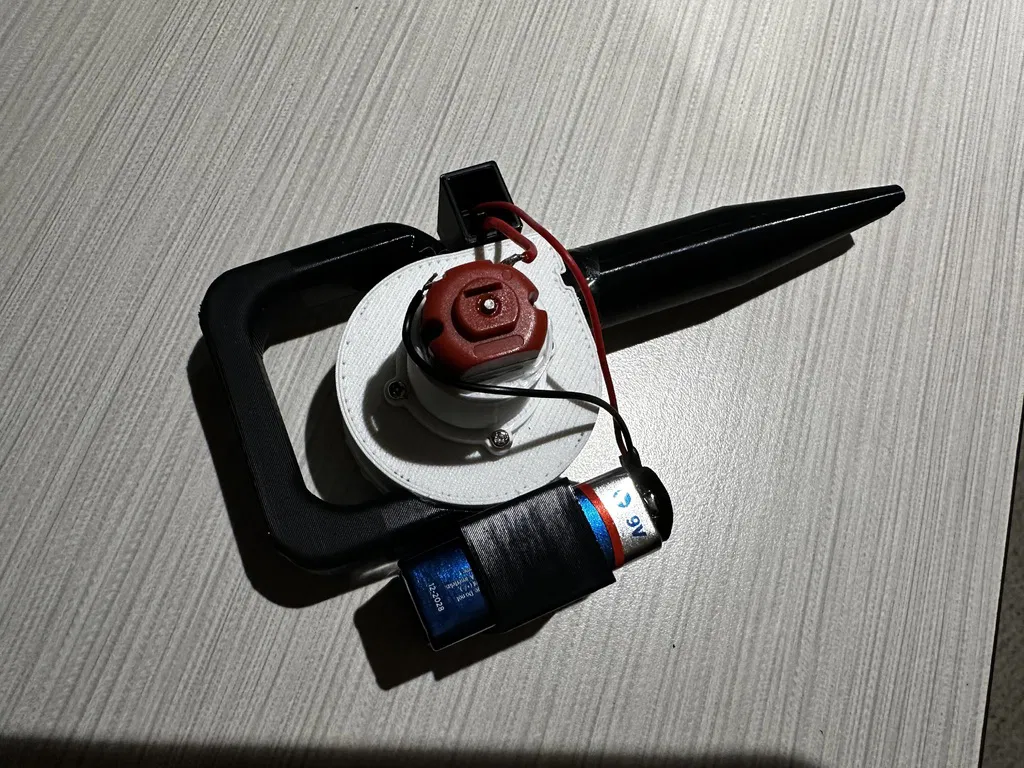

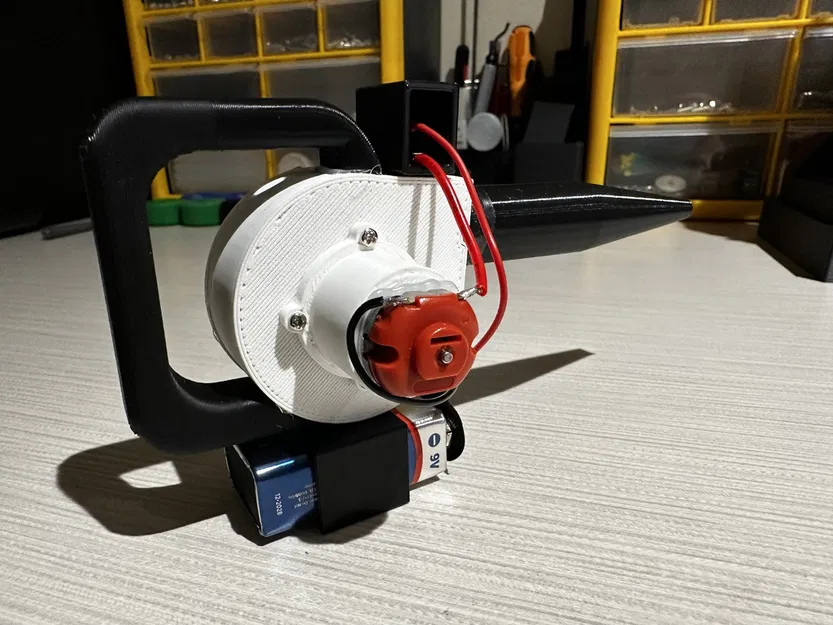

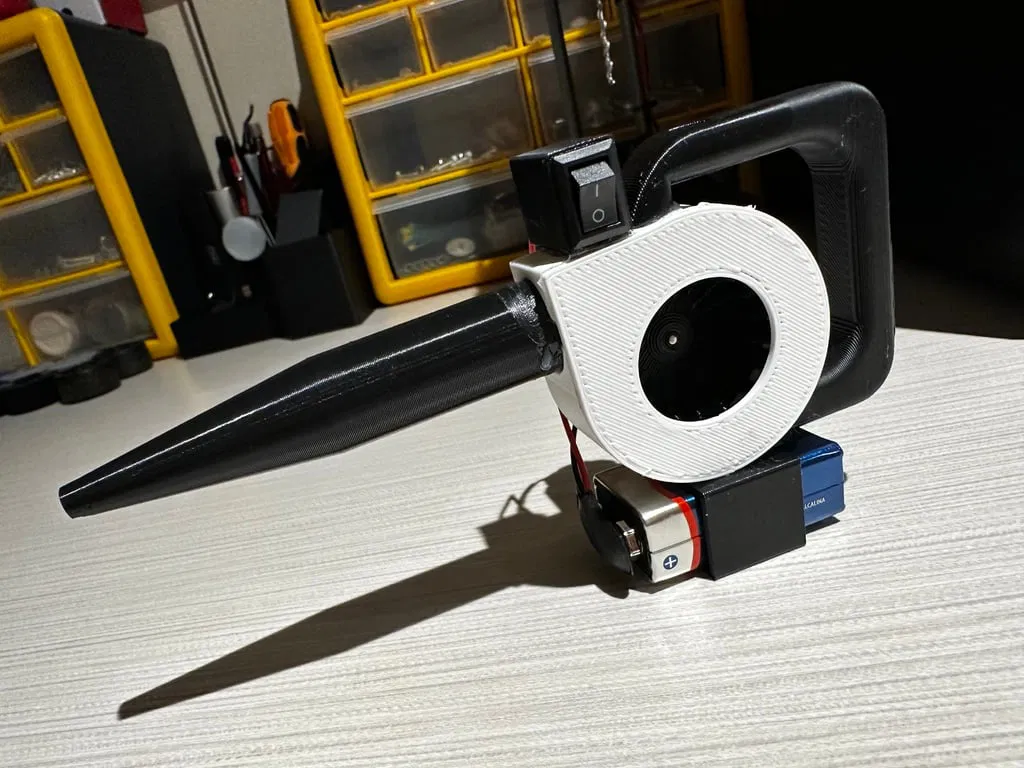

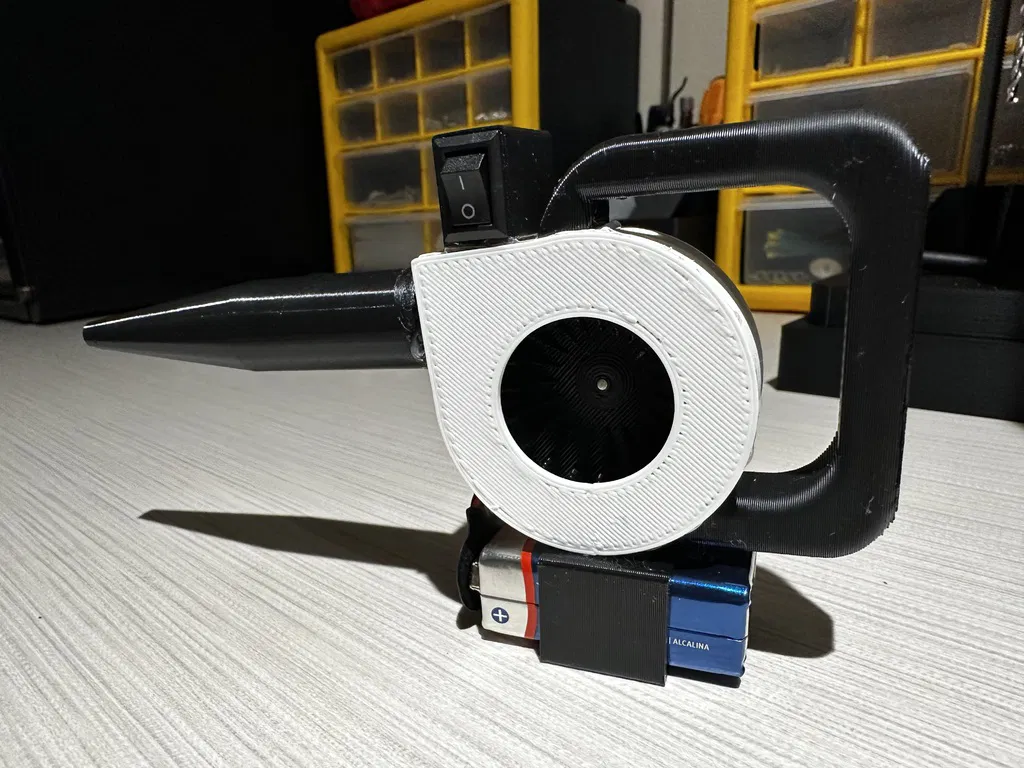

Tôi cũng đã gắn hộp pin 9V ngay bên dưới vỏ máy thổi lá vì điều này giúp pin không bị vướng và sử dụng ít dây hơn để hoàn thành bản dựng.

Tay cầm máy thổi lá tôi sử dụng là một bản remix trước đó của thiết kế này thing:3735323, hoạt động rất tốt, đặc biệt là khi lắp vỏ máy thổi ngược như tôi đã làm. (Theo tôi thì hợp lý hơn và cũng đứng vững hơn)

Hy vọng điều này sẽ giúp ích cho bất kỳ ai đang thực hiện bản dựng này để bạn không phải vật lộn tìm ra công tắc, giá đỡ pin và vị trí ban đầu như tôi đã làm.

Cài đặt in

Thương hiệu máy in:

FlashForge

Máy in:

Adventurer 5M Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

.20 HOẶC .30 Tùy thuộc vào kích thước Nozzle

Infill:

15%

Filament: Sunlu PLA+ Đen

Ghi chú:

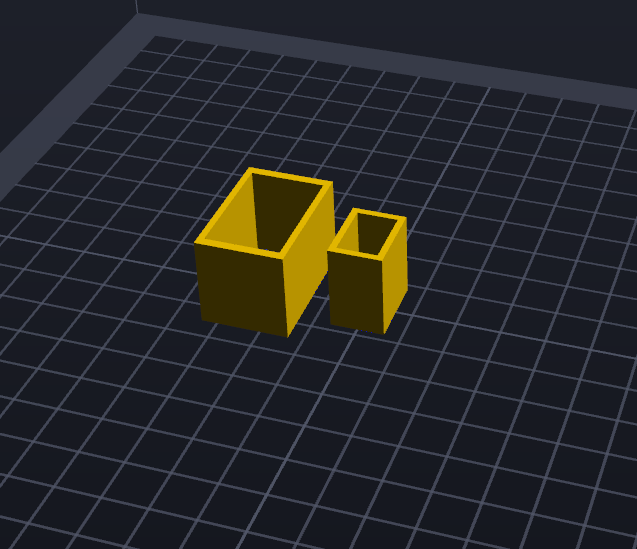

Cả hộp pin 9V + giá đỡ công tắc đều có thể dễ dàng gắn bằng keo nóng vào vỏ máy thổi của mẫu gốc. (Sử dụng công tắc bập bênh mà tôi đã cung cấp liên kết Amazon ở trên nếu bạn chưa có)

PS. TÔI ĐÃ DÙNG KEO NÓNG GẮN TẤT CẢ CÁC BỘ PHẬN MÁY THỔI VỚI NHAU VÀ NÓ ĐỦ CHẮC CHẮN (ĐIỀU NÀY GIÚP BẢN DỰNG HOÀN THÀNH NHANH HƠN/DỄ DÀNG HƠN VÀ TIẾT KIỆM THỜI GIAN HƠN!)
