Đồng hồ đi bộ ngớ ngẩn của Bộ trưởng Bộ Đi bộ Ngớ n...

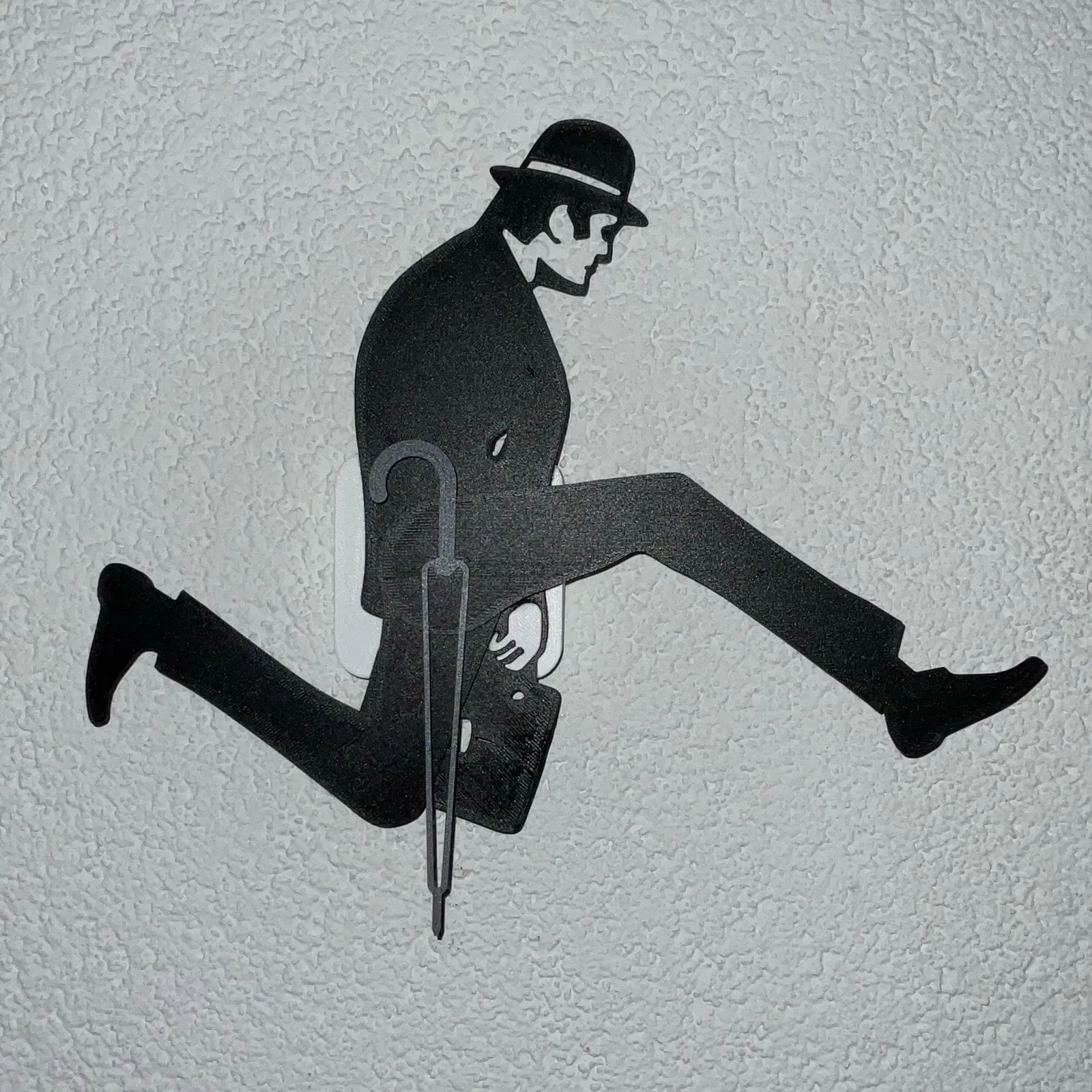

Một chiếc đồng hồ đi bộ ngớ ngẩn nữa (OK, hiện tại chưa có nhiều lắm). Dựa trên mô hình Thingiverse từ Colin Haynes (https://www.thingiverse.com/thing:4644228) nhưng đã được chỉnh sửa theo một số cách quan trọng:

• chân đã được chỉnh sửa giải phẫu, giờ đây chúng có chiều dài giống nhau từ mông đến đầu gối và từ đầu gối đến gót chân;
• điều chỉnh góc chân để chúng trông, ừm, đẹp hơn;
• mũ giờ đây là mũ Bowler, như nên có;
• mô hình được làm để phù hợp với chuyển động TFA 60.3061.01 (56x56x16mm);
• thêm một kim giây dưới dạng một chiếc ô (không bắt buộc phải sử dụng).

Tôi đã mô hình hóa mọi thứ khá lớn (từ đầu đến chân khoảng 30cm) - điều đó chắc chắn gây một số áp lực lên chuyển động đồng hồ nên chân được mô hình hóa cực kỳ nhẹ, chỉ dày hai lớp nhưng có một khung 8 lớp và một trụ trung tâm - ngay cả như vậy, cần một chuyển động đồng hồ có một chút mô-men xoắn để ngăn kim phút (xin lỗi - chân) bị kẹt ở vị trí 45 phút.

Một phiên bản nhỏ hơn (75%) được bao gồm, cũng như một bộ sưu tập tất cả các tệp bước liên quan - bạn có thể cần những tệp này để điều chỉnh các lỗ theo độ chính xác của máy in của bạn. Chiếc Ender 3v2 của tôi đáng tin cậy đến 0,2mm, vì vậy đây là “các” dung sai của tôi, bạn có thể muốn thực hiện một số bản in thử nghiệm đặc biệt cho các lỗ gắn chân và ô để đảm bảo chúng giữ đúng vị trí trên các trục chuyển động mà bạn sử dụng.

Mô hình được thiết kế như một tác phẩm điêu khắc treo tường, vì vậy không có mặt đồng hồ nào được bao gồm, cũng như tôi không lãng phí thời gian để nghĩ ra các chỉ báo giờ hoặc phút - nếu bạn thực sự cần một chiếc đồng hồ, bạn sẽ phải tự mô hình hóa, xin lỗi. Nó trông đẹp nhất khi bạn chọn một màu filament cho vỏ phù hợp với màu của bức tường mà bạn treo nó lên.

Chúc bạn vui vẻ!

Cập nhật: Đã thay đổi nhẹ vỏ để tích hợp một móc treo thay thế. Khi sử dụng mô hình 75%, bạn có thể thấy rằng vòng móc treo gây cản trở cho vẻ ngoài mong muốn. Chỉ cần sử dụng một chiếc đinh nhỏ và cắt bỏ vòng móc treo và thân. Đã chỉnh sửa nhẹ kết nối thân/vỏ và cập nhật các tệp thân tương ứng. .step không thay đổi để bạn thoải mái điều chỉnh.
