Đầu nối pin Ryobi 18V

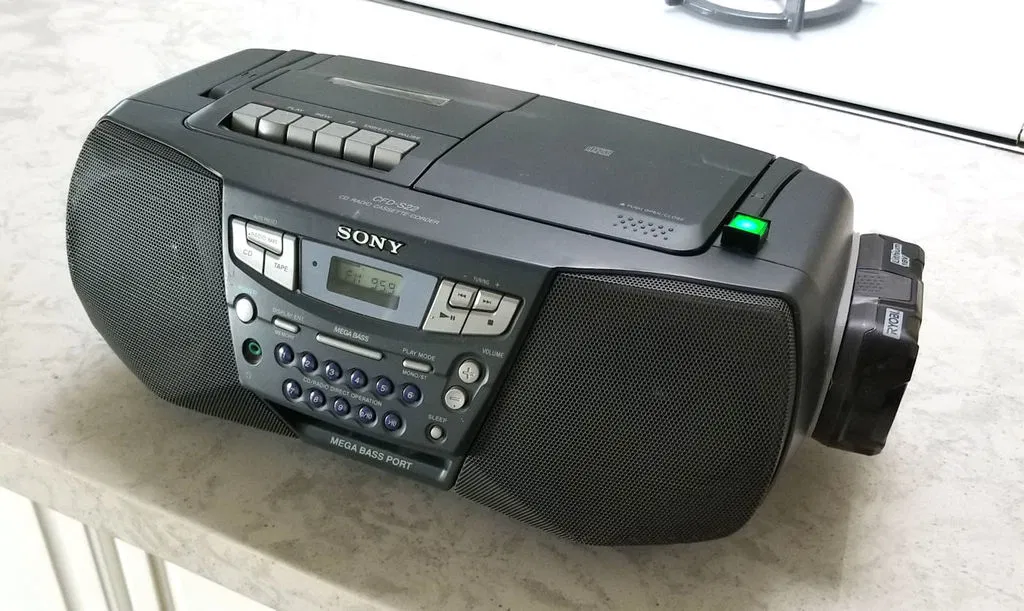

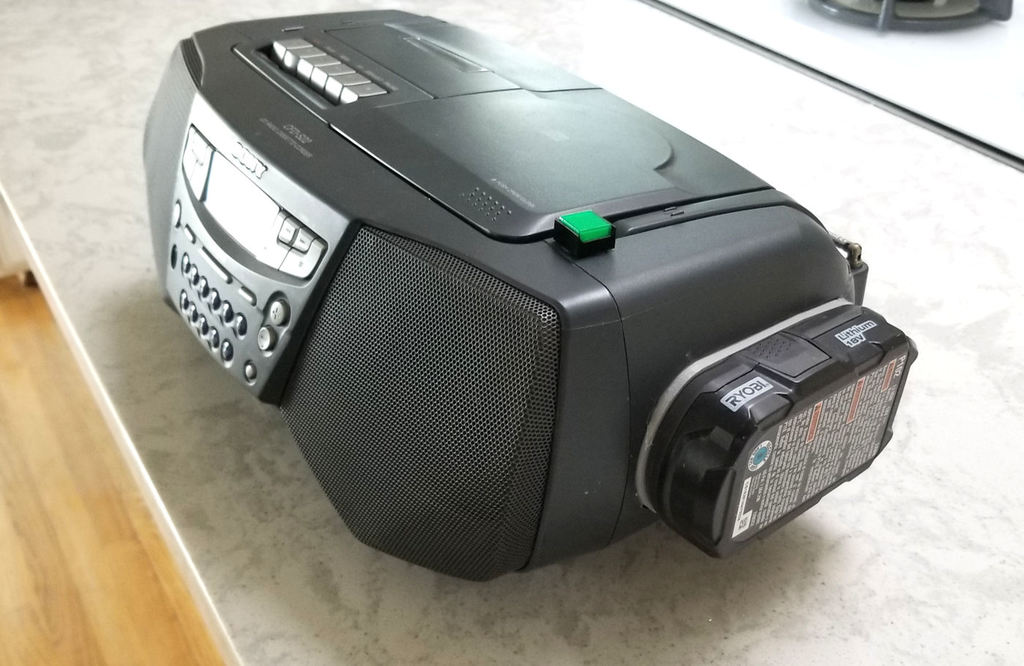

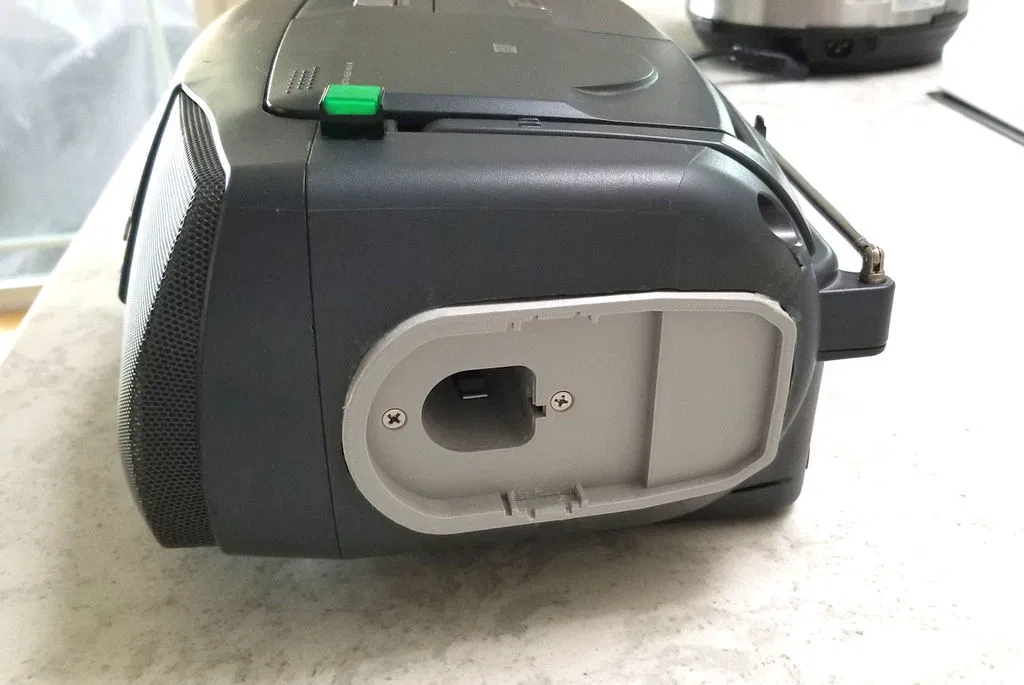

Cái đầu nối pin Ryobi 18V này cho phép bạn cấp nguồn cho bất kỳ thiết bị hoặc dụng cụ điện nào bằng Pin Ryobi 18V. Đầu nối này có thể được sử dụng làm cơ sở cho bộ chuyển đổi để cấp nguồn cho các dụng cụ điện không phải của Ryobi hoặc cấp nguồn cho các dự án điện tử của bạn bằng pin Ryobi. Tôi đang sử dụng bộ chuyển đổi này để cấp nguồn cho máy tính bo mạch đơn và một robot di động đã lên kế hoạch.

Đây là video trình bày Đầu nối pin Ryobi đã hoàn thiện: https://youtu.be/abT4txqD0Zs

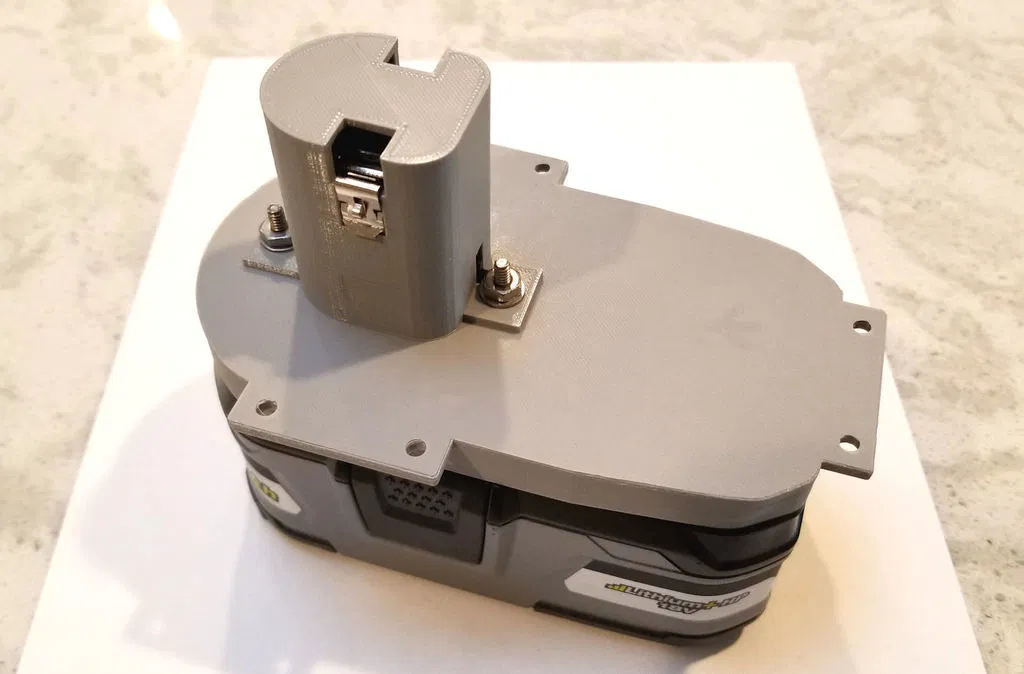

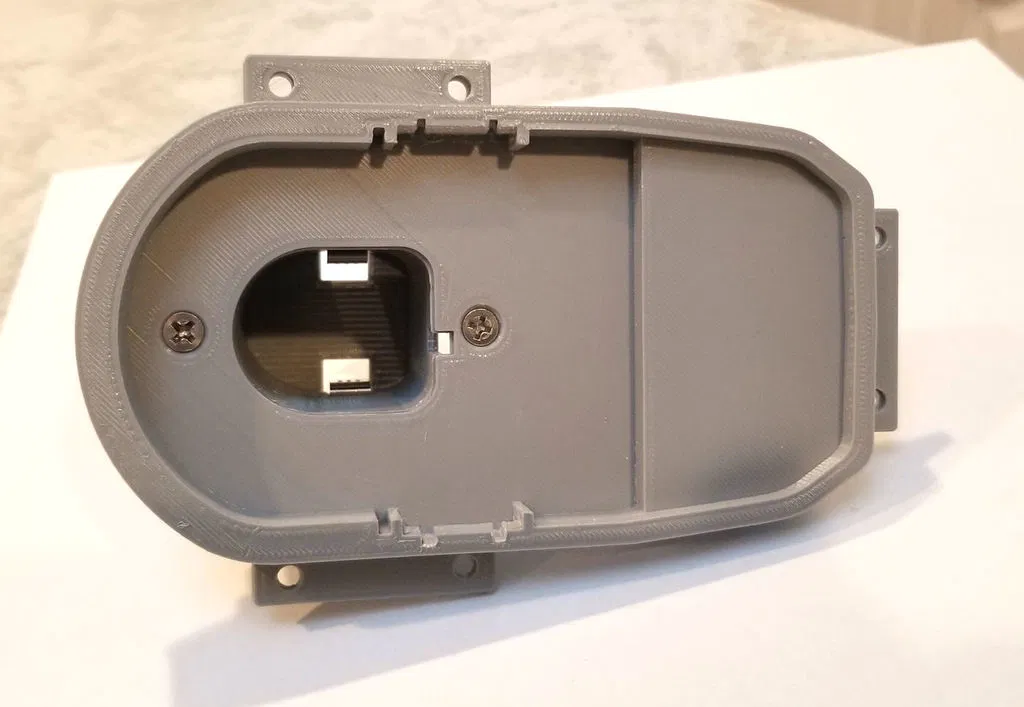

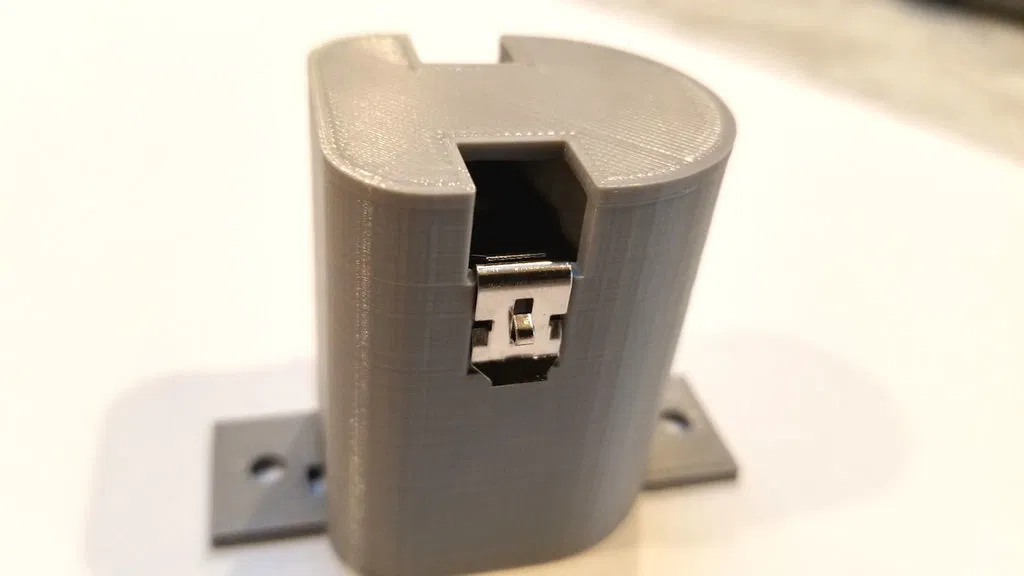

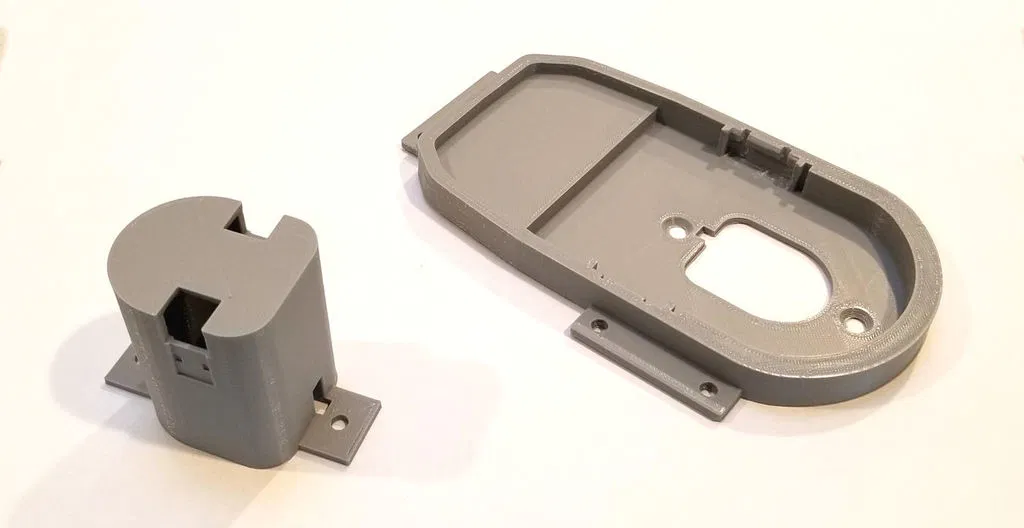

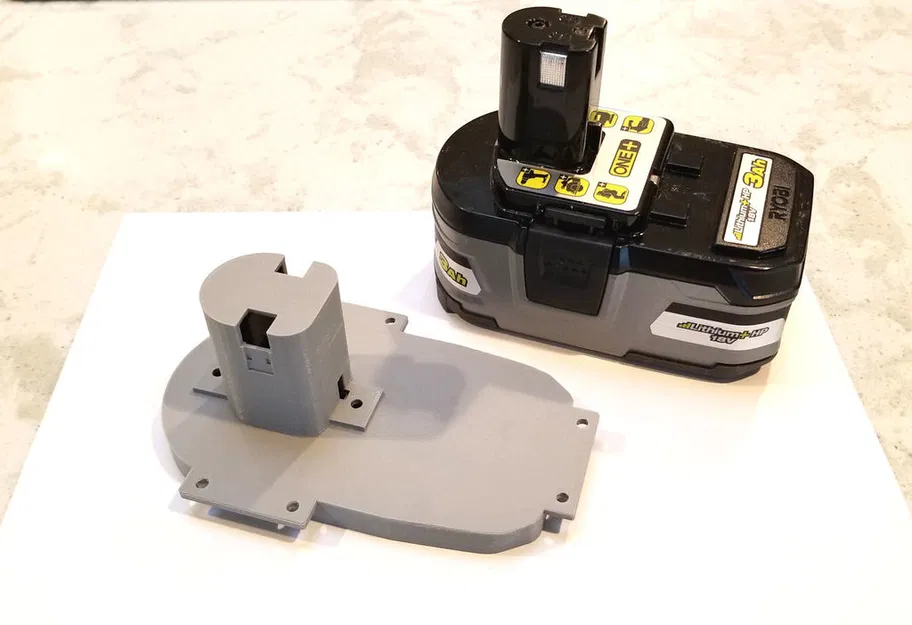

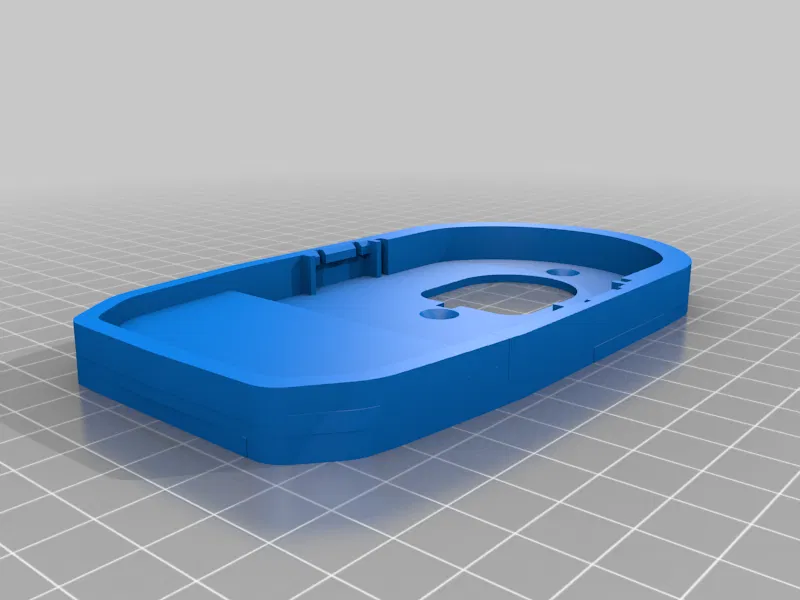

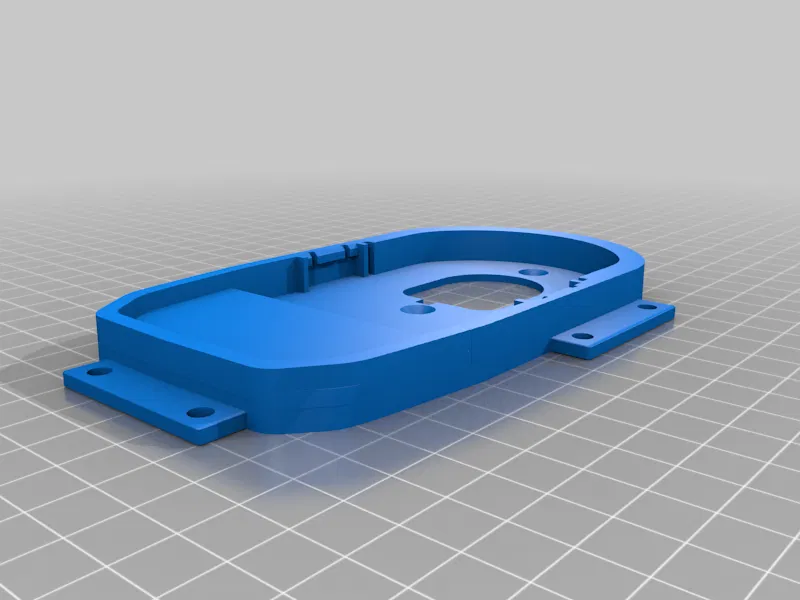

Tôi đã lấy thiết kế nguồn và thêm các tab gắn, cải thiện khả năng khóa của pin vào giá đỡ và thiết kế lại tháp để sử dụng các đầu nối Keystone 209. Giá đỡ mới này gài pin vào đúng vị trí và có các tính năng để khóa các đầu nối pin vào vị trí mà không bị trượt lên.

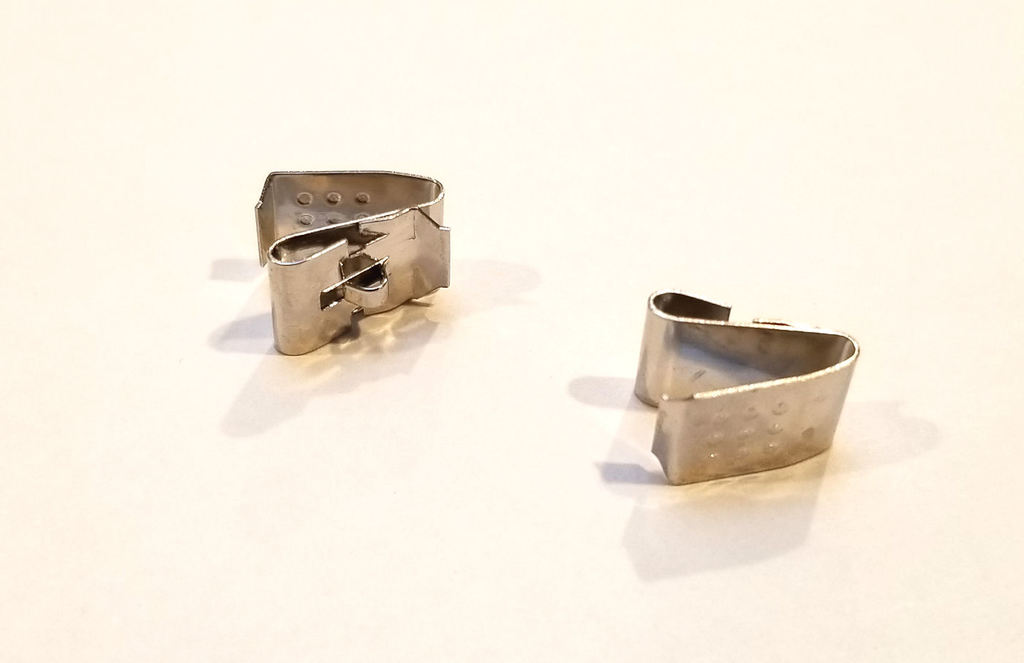

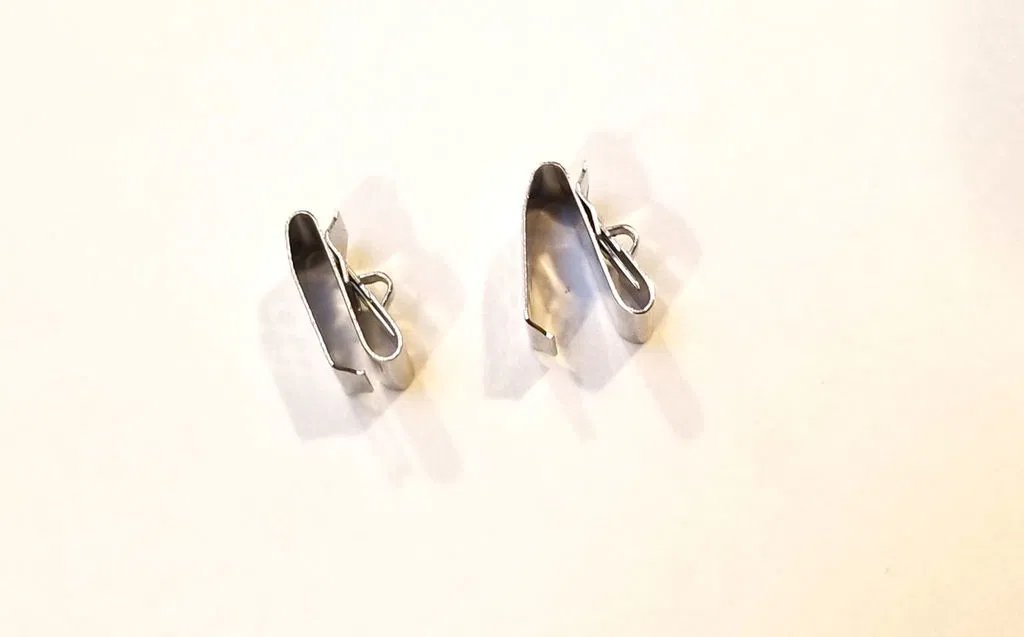

Đối với các đầu nối, hãy tìm kiếm "Keystone 209" trên Amazon hoặc EBay. Đây là một nhà cung cấp: https://www.amazon.com/KEYSTONE-209-BATTERY-CONTACT-pieces/dp/B00LPOVJHS

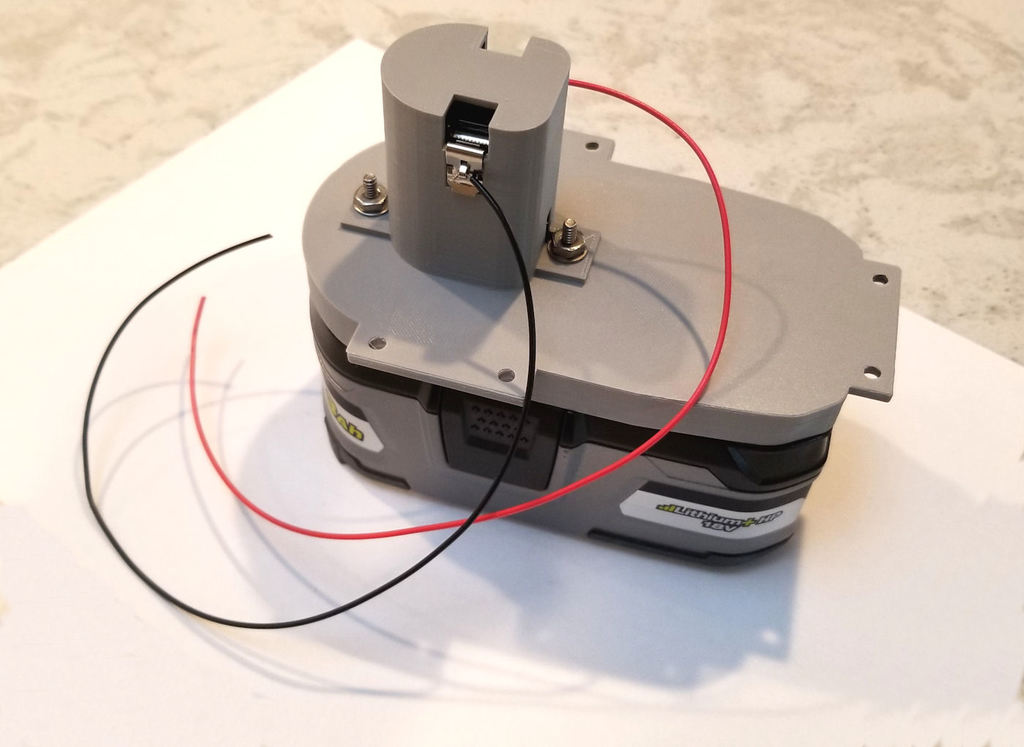

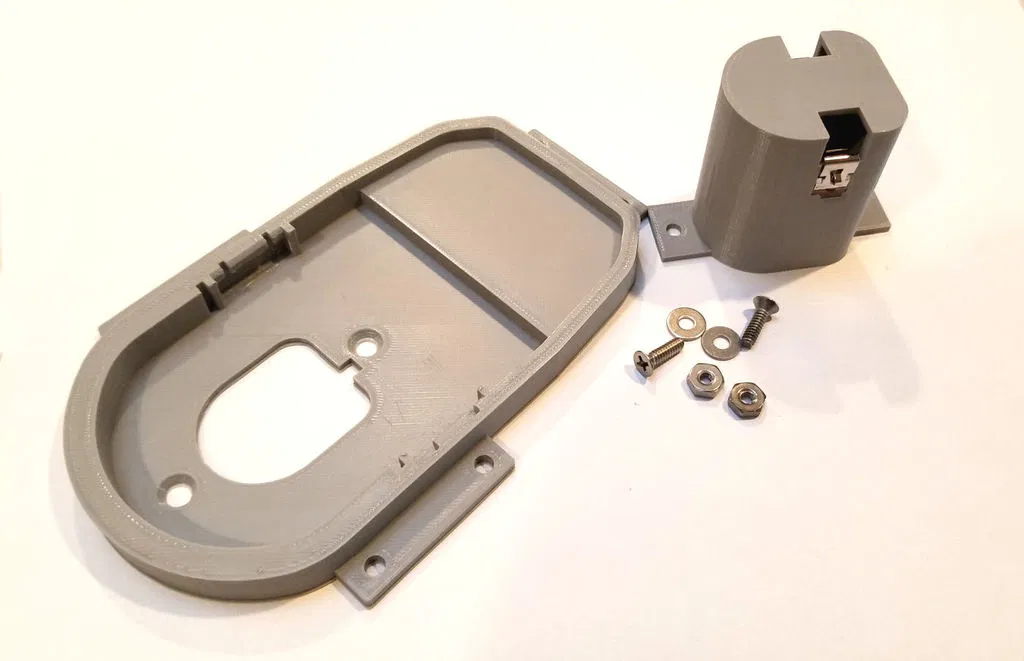

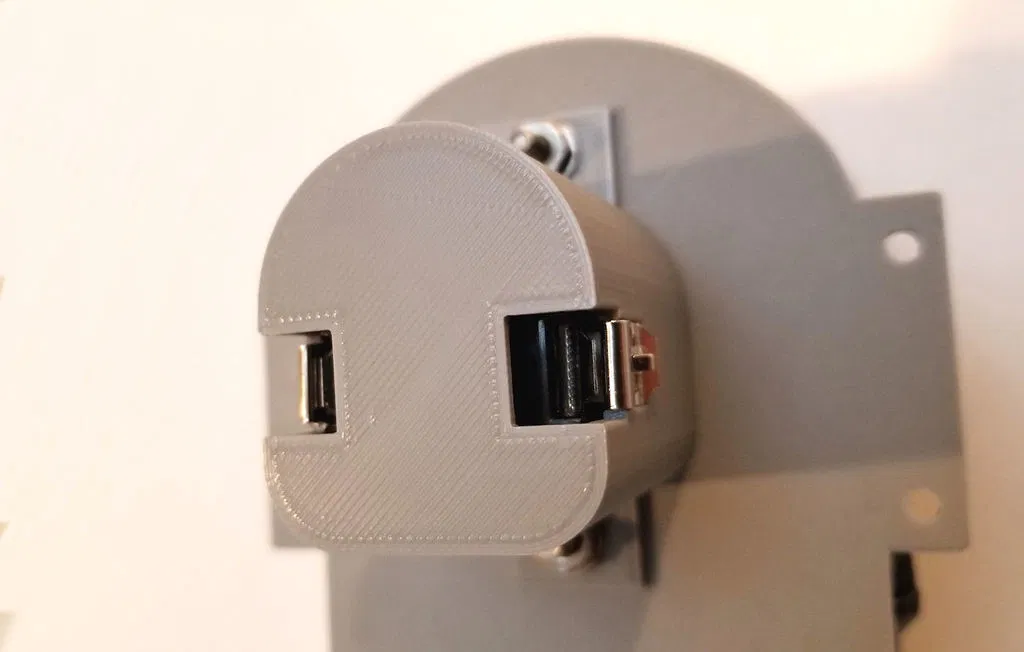

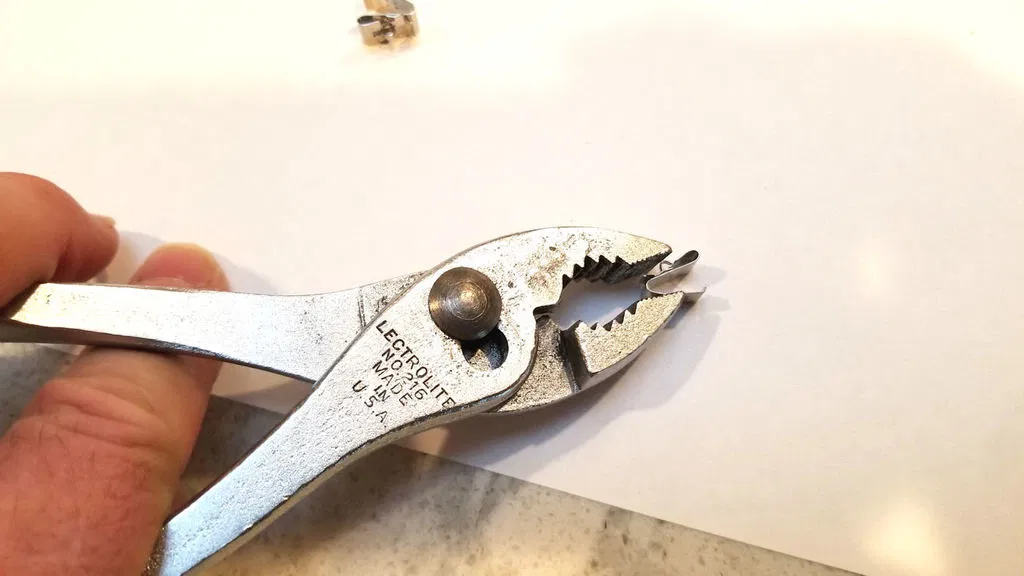

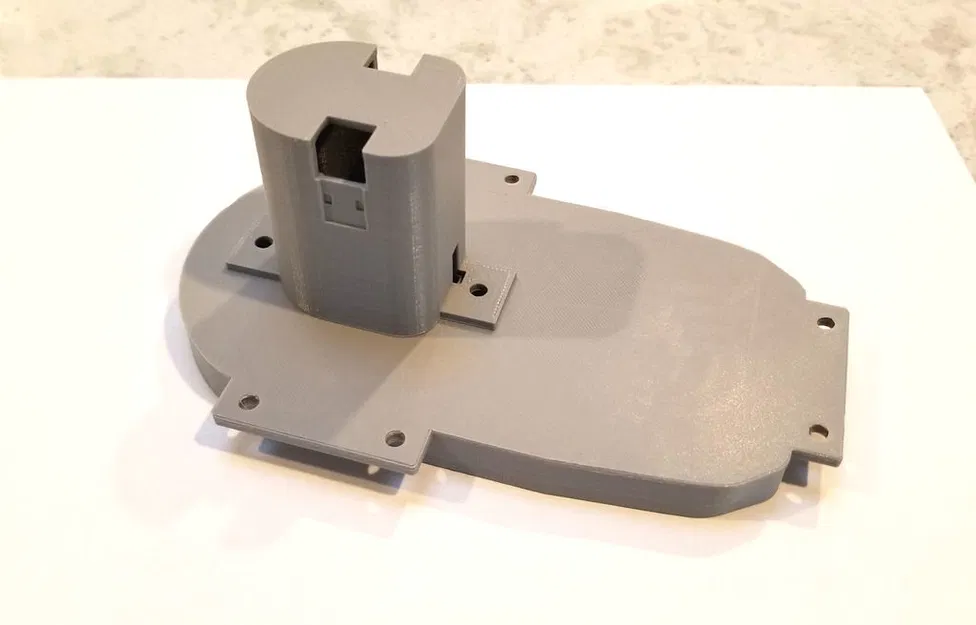

Tôi đề xuất bạn in các bộ phận với độ điền 75% và lớp dày 0.1 mm. PLA là ổn cho thiết kế này. Bạn nên sử dụng hỗ trợ xung quanh các điểm kẹp đế. Trước khi lắp đặt các đầu nối Keystone 209, hãy làm phẳng chúng một chút bằng kìm để có độ khít hoàn hảo (xem ảnh). Hàn dây của bạn vào các tab pin trước khi trượt chúng vào các túi tháp, nếu không nhiệt có thể làm hỏng PLA (hoặc các loại nhựa khác). Lắp đặt các đầu nối bằng cách ấn chúng vào các túi cho đến khi chúng khóa vào vị trí. Lắp ráp đế và tháp bằng vít đầu phẳng 4 mm hoặc 6-32 và đai ốc tương ứng.

Tôi dự định sử dụng bộ chuyển đổi DC-DC hiệu suất cao để tạo ra 5V, 12V và 9V từ pin Ryobi 18V.

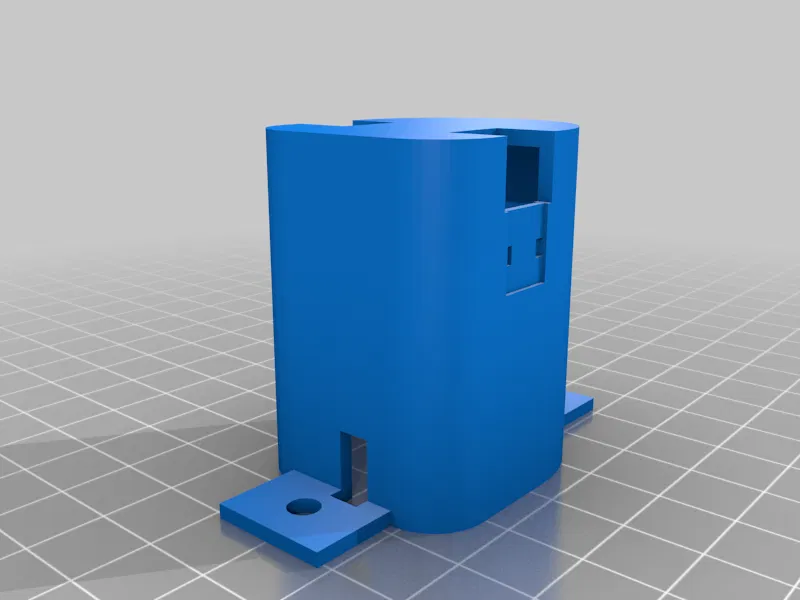

Một vài người đã yêu cầu các tệp nguồn thiết kế để họ có thể sửa đổi thiết kế này. Ban đầu tôi bắt đầu với một STL và sửa đổi nó bằng TinkerCAD. Tôi rất sẵn lòng cung cấp quyền truy cập vào các tệp TinkerCAD nhưng bạn sẽ không hài lòng với cách tôi sửa đổi thiết kế ban đầu. Các thay đổi của tôi là một tập hợp các vết cắt và dán của "Quái vật Frankenstein" sẽ làm bạn bực bội. Nếu bạn cần sửa đổi thiết kế này, bạn nên bắt đầu với STL hoặc không may bắt đầu một thiết kế mới từ đầu.

Cài đặt in

Máy in:

HyperCube

Hỗ trợ:

Có

Độ phân giải:

0.1mm

Điền:

75%

Ghi chú:

Tháp cần hỗ trợ và đế cần hỗ trợ cho khu vực kẹp.
