Hệ Thống Giá Đỡ Di Động Utility Case Low Boy 2.1

Nếu anh em thích công việc của mình và thích những thiết kế này, hãy cân nhắc gửi cho mình một chút quà/ủng hộ nhé, điều này giúp mình tiếp tục tạo ra những mẫu tuyệt vời miễn phí cho anh em.

https://paypal.me/muddymaker

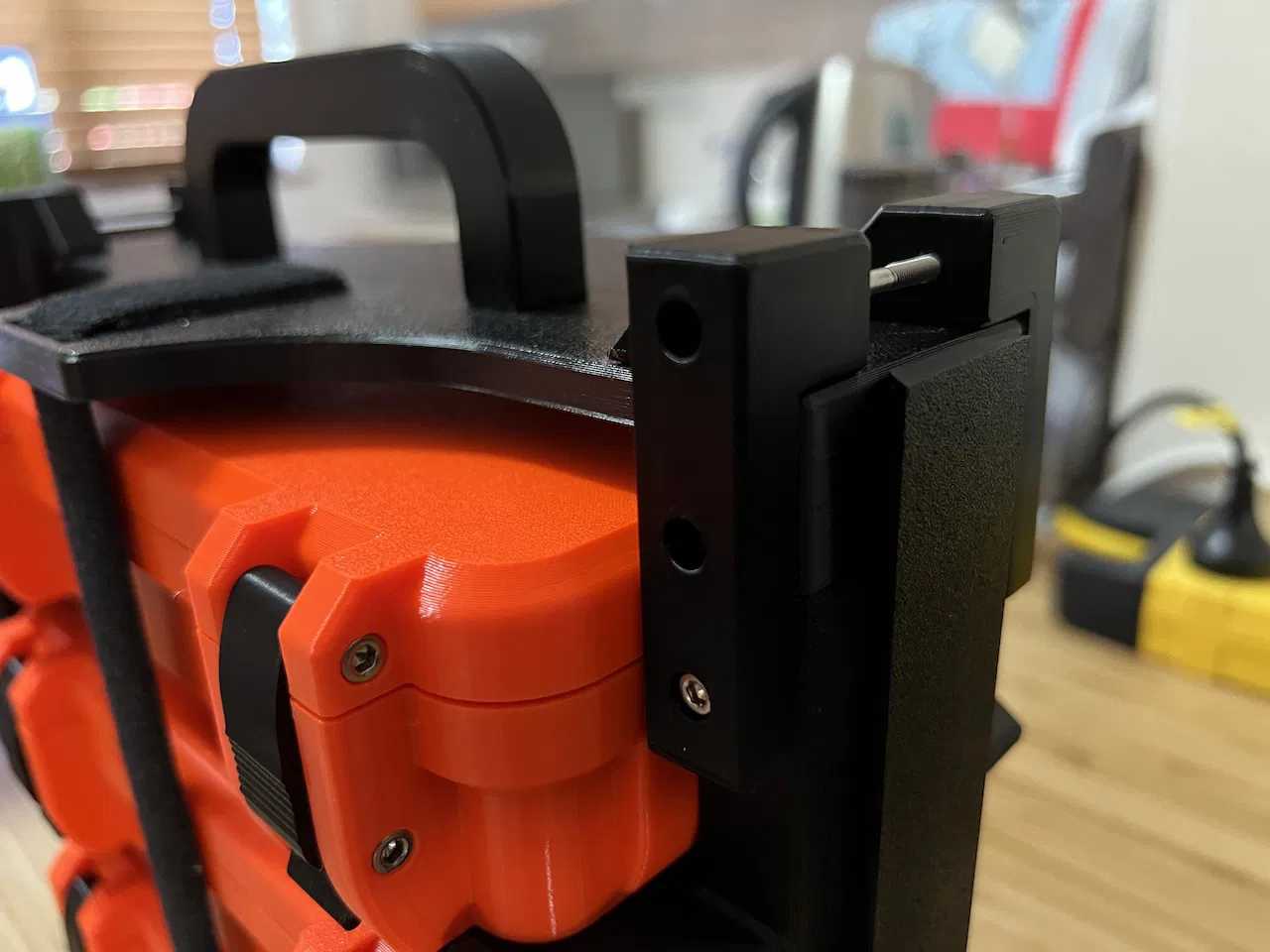

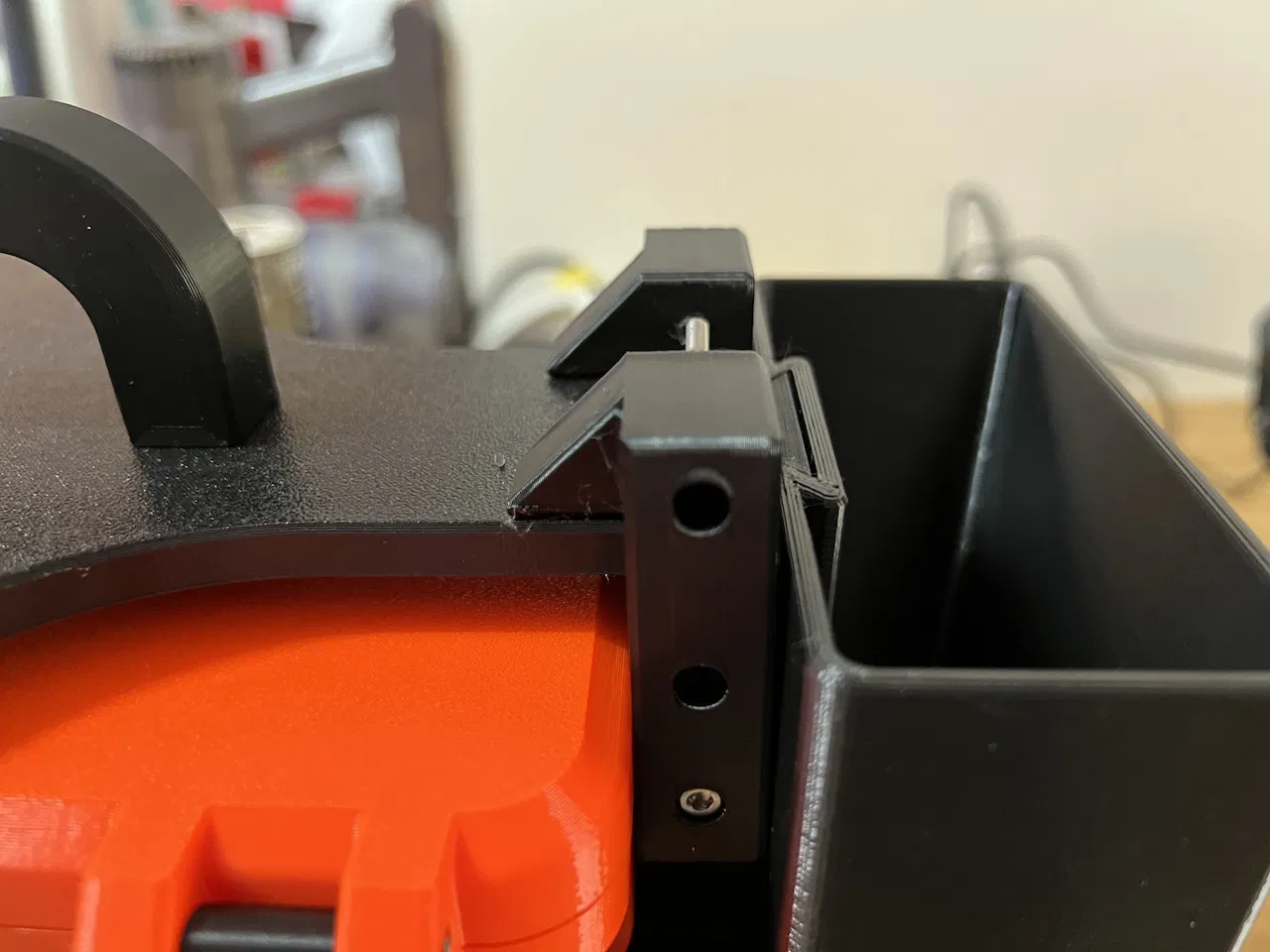

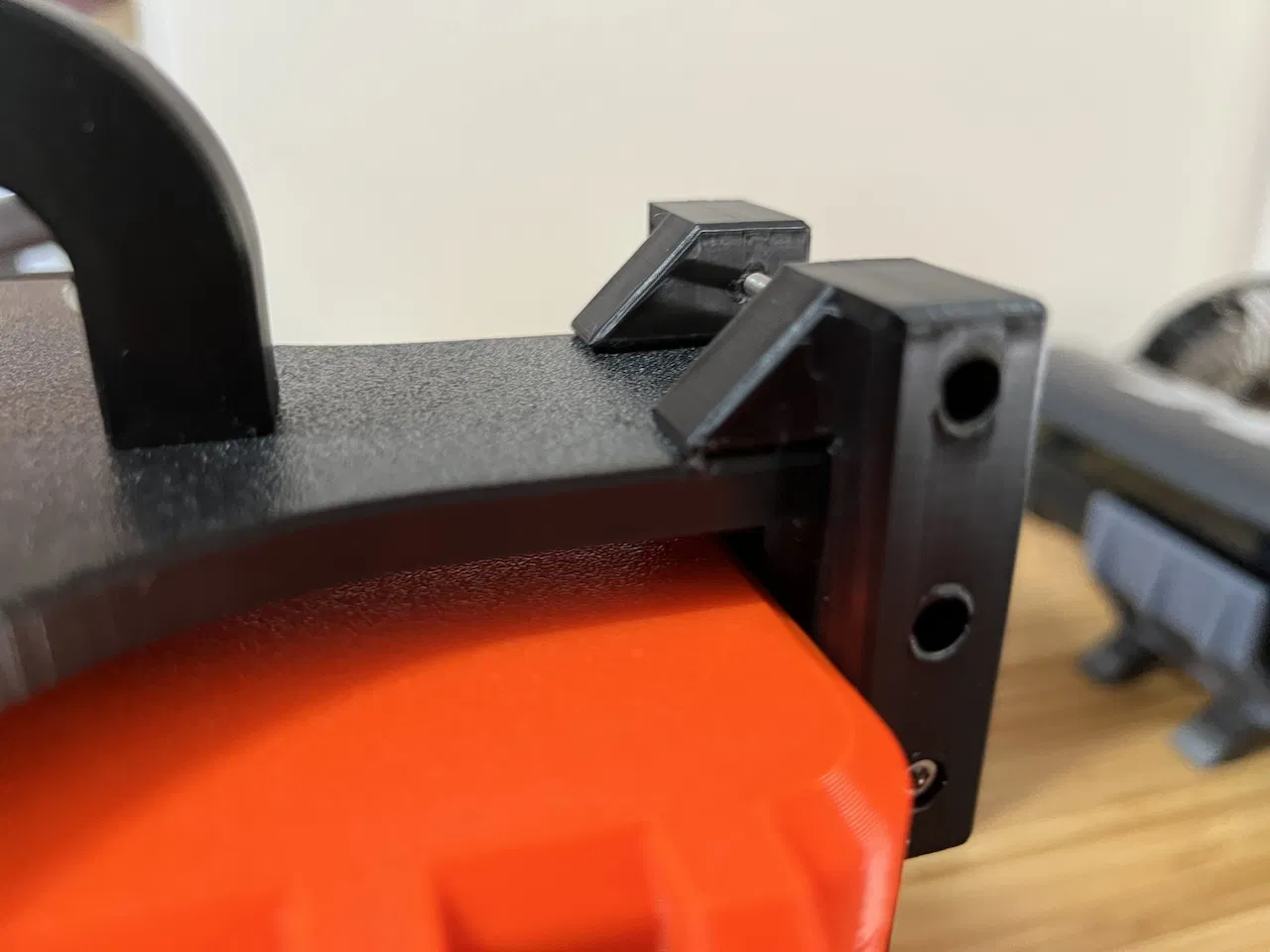

CẬP NHẬT ngày 20 tháng 1: Đã thêm các điểm gắn dây đeo vai và thêm các lỗ gắn cần thiết vào các thanh đứng bên trái và bên phải để chứa các bộ phận bổ sung. Bạn sẽ cần thêm 2 ốc M3x40mm và 4 ốc M3x10mm nếu bạn muốn sử dụng tùy chọn gắn dây đeo vai. Mình khuyên bạn nên dùng keo siêu dính để gắn các bộ phận này cũng như dùng ốc. Dây đeo đủ rộng cho dây 1 inch hoặc 25.4mm. Các bộ phận gắn dây đeo cũng có thể được lắp thêm vào các thanh đứng kiểu cũ bằng cách khoan 4 lỗ với mũi khoan 2.5mm, chỉ cần đảm bảo các bộ phận gắn vuông góc khi khoan để chúng không cản trở hộp phía trên. Để dễ nhận biết, mỗi bộ phận đều được đánh dấu bên nào sẽ gắn vào.

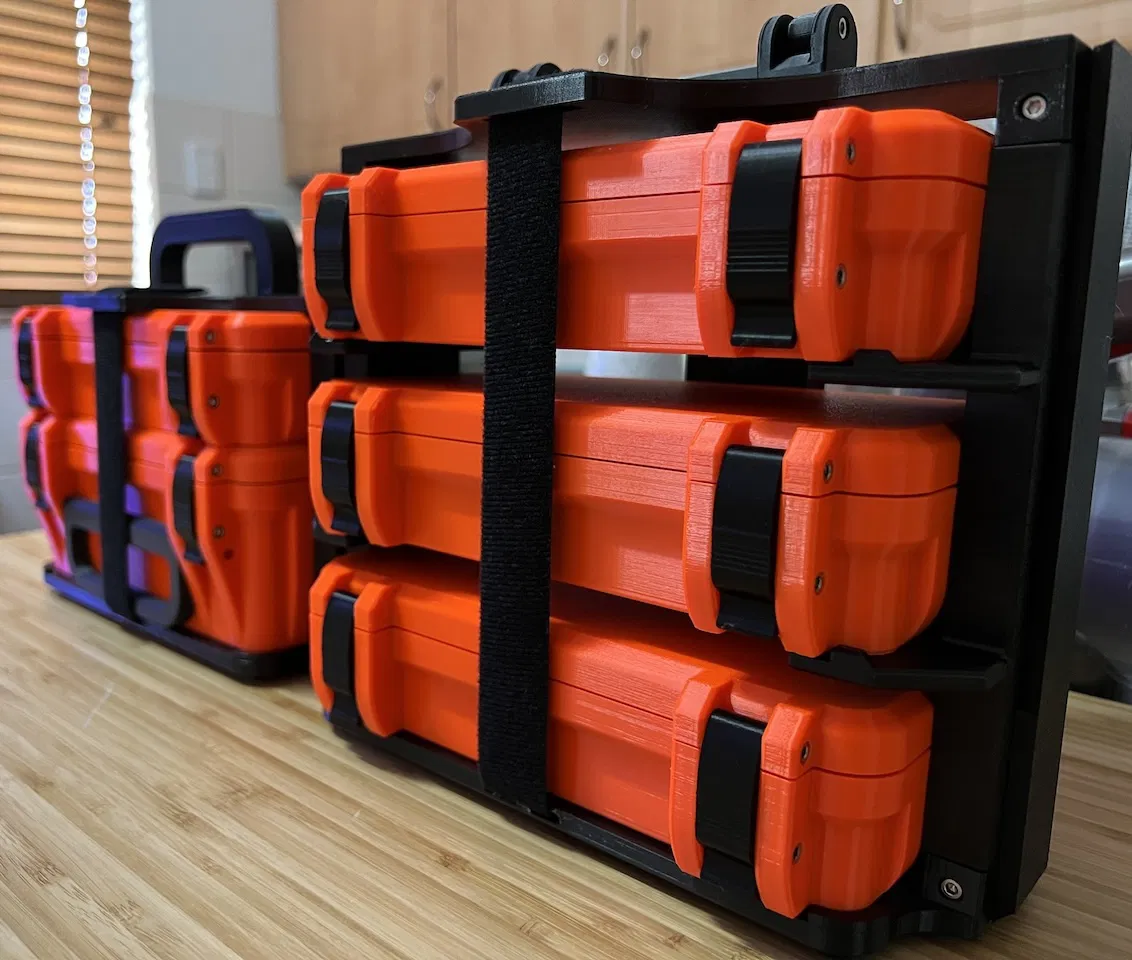

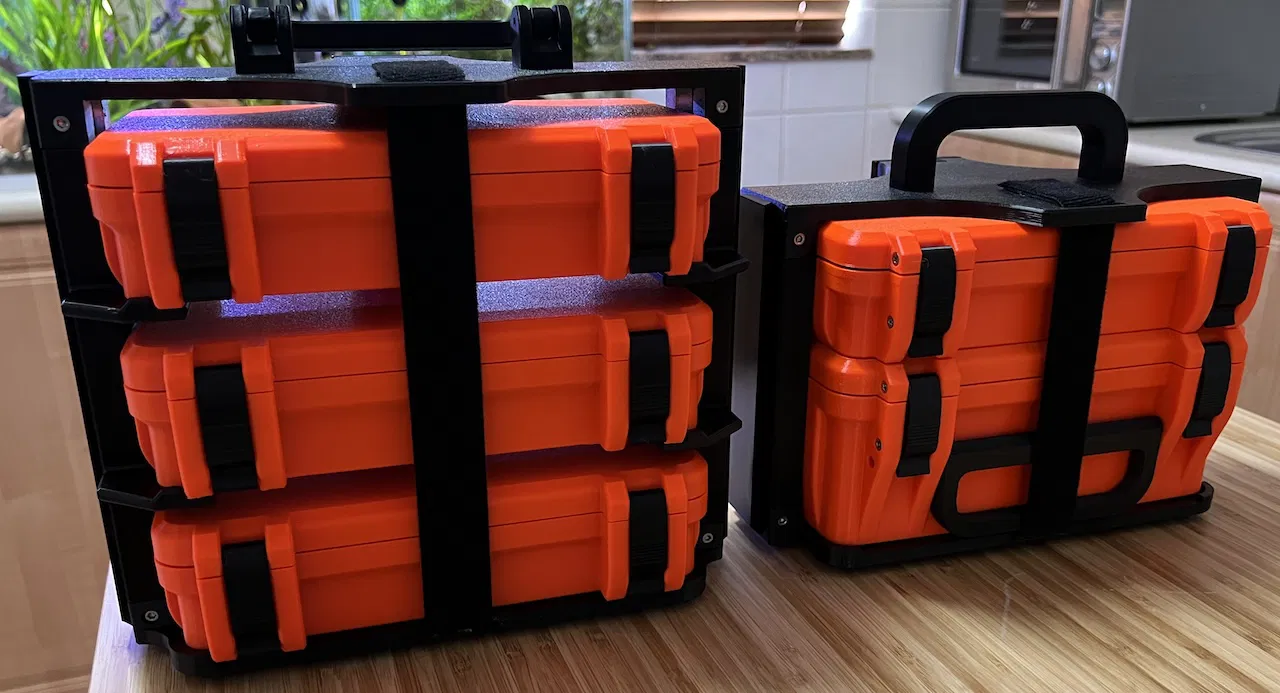

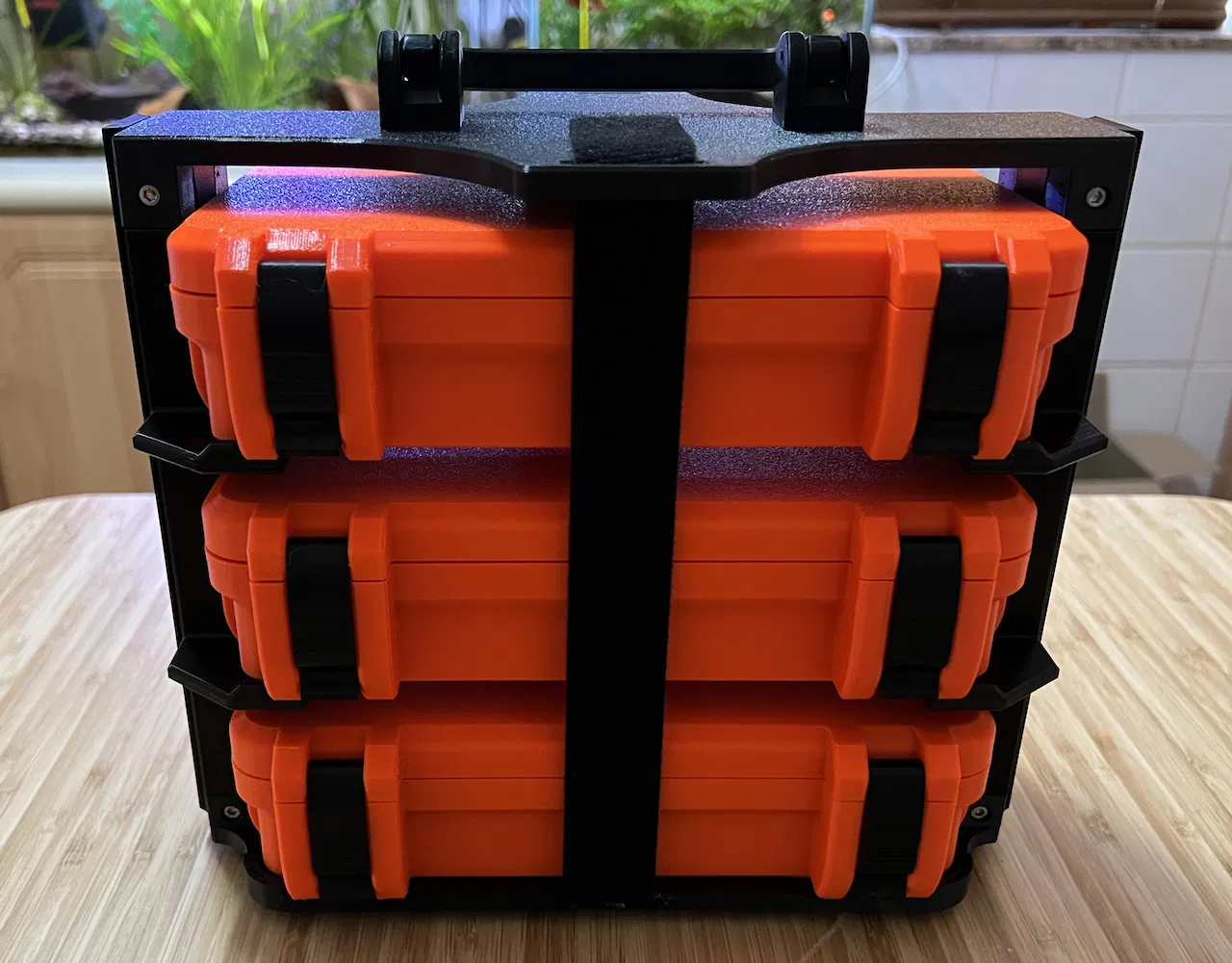

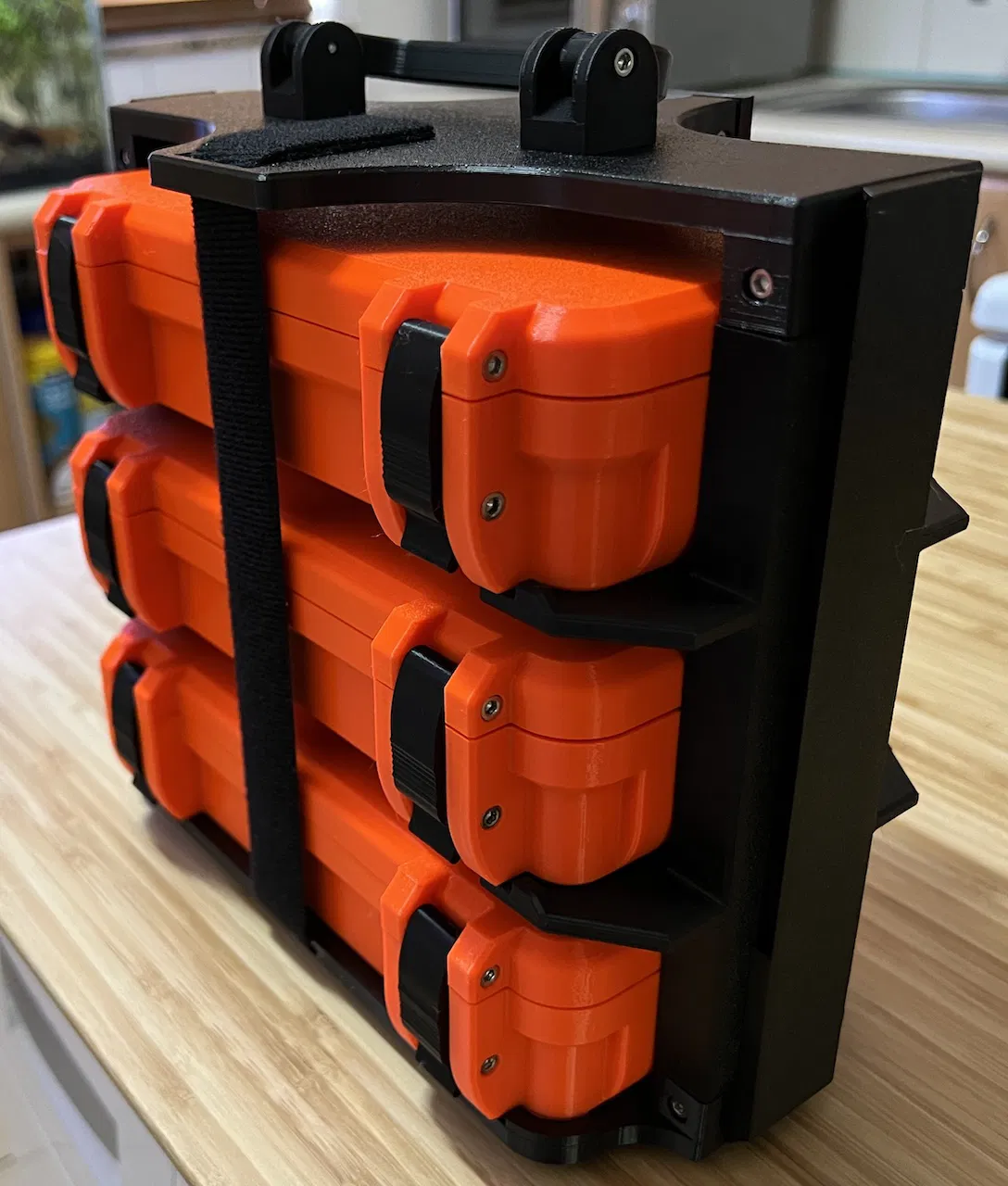

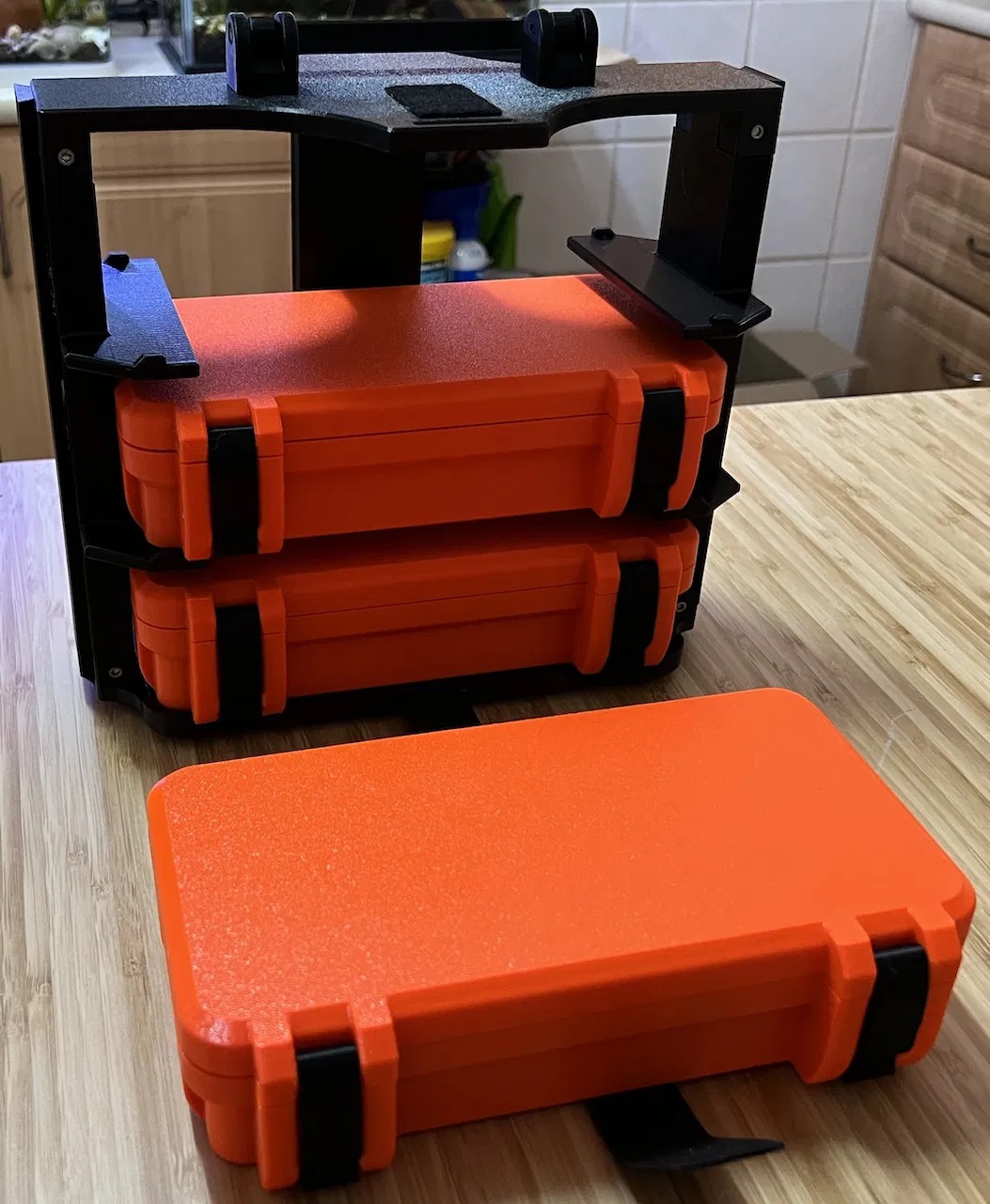

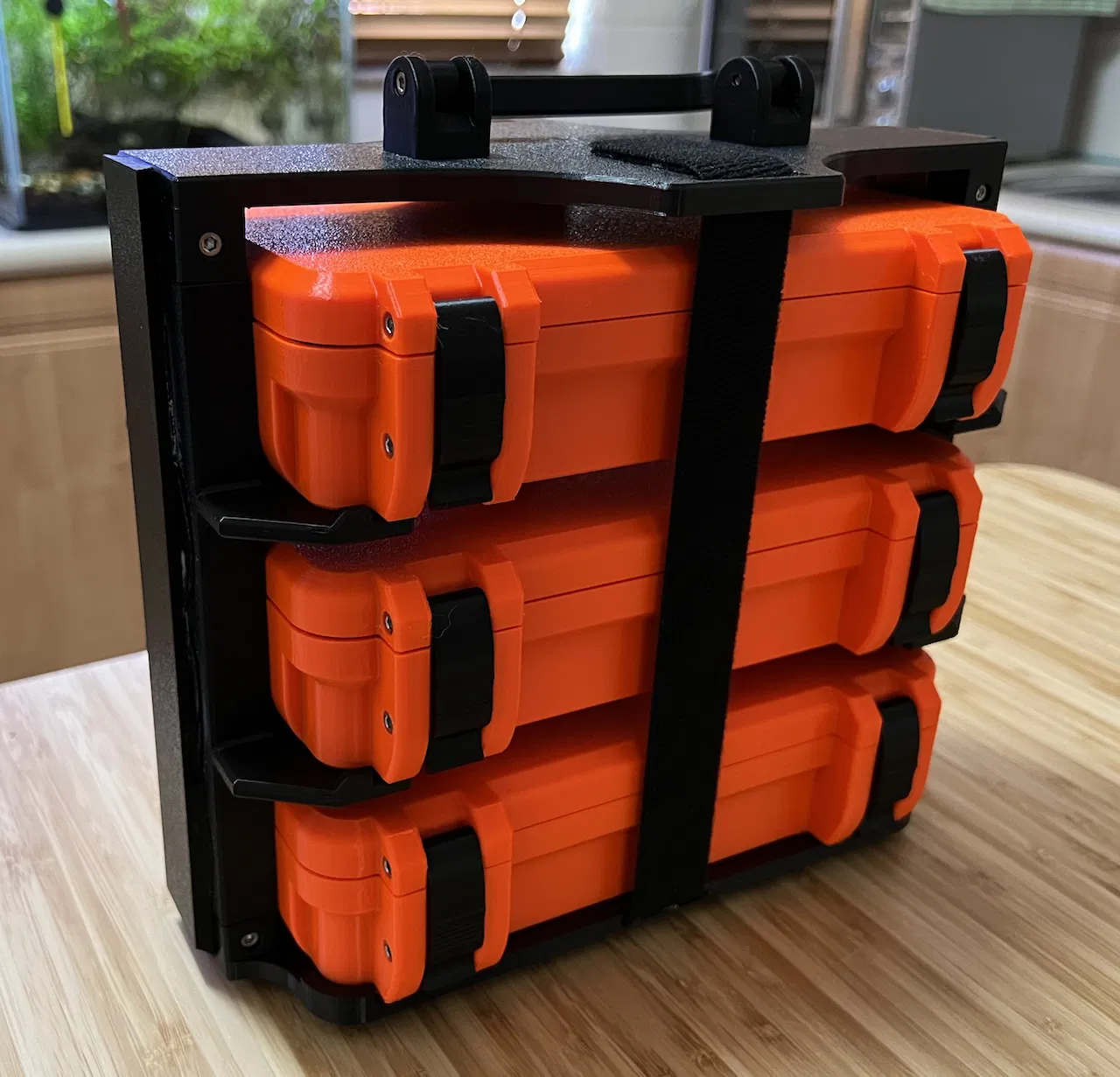

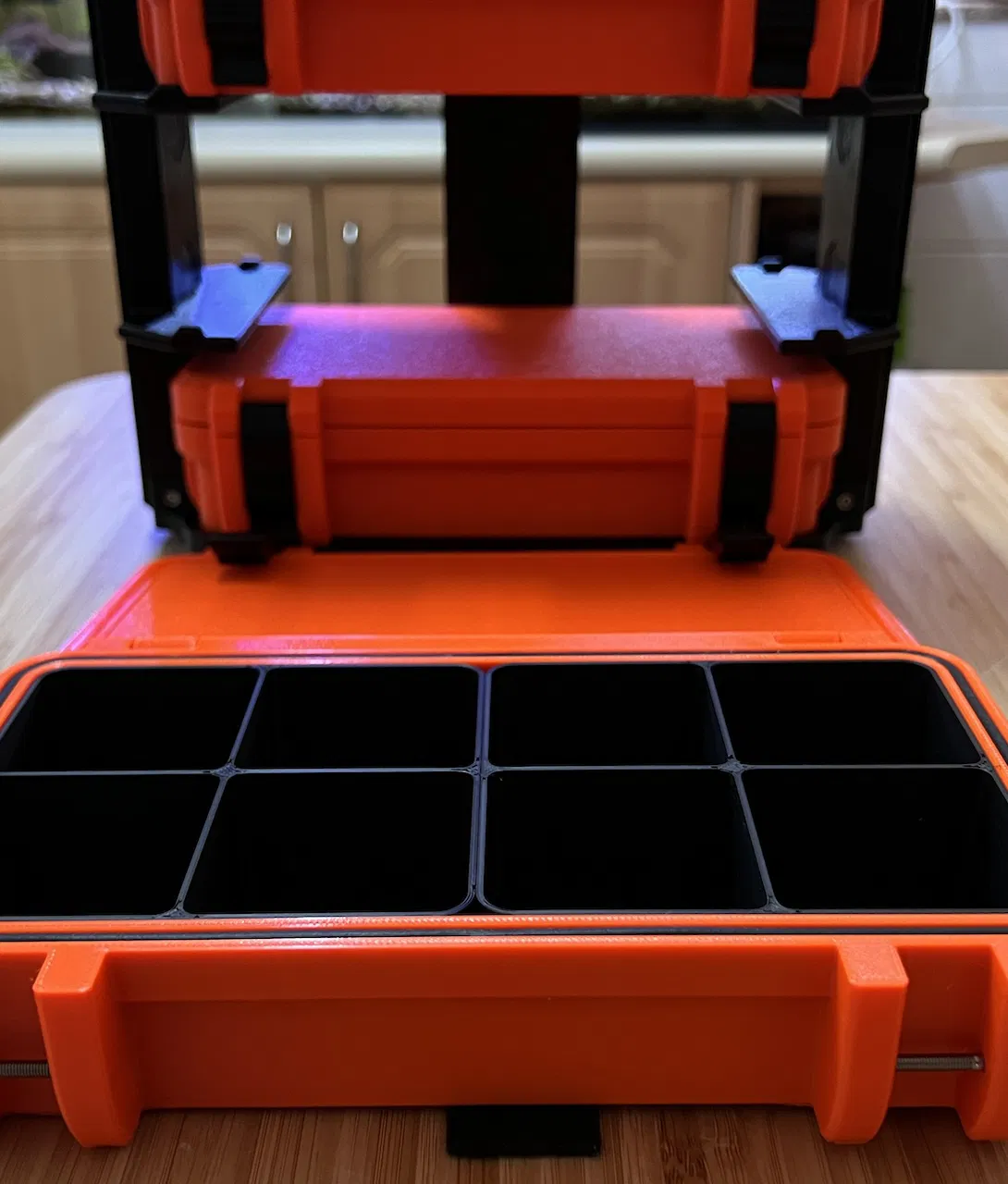

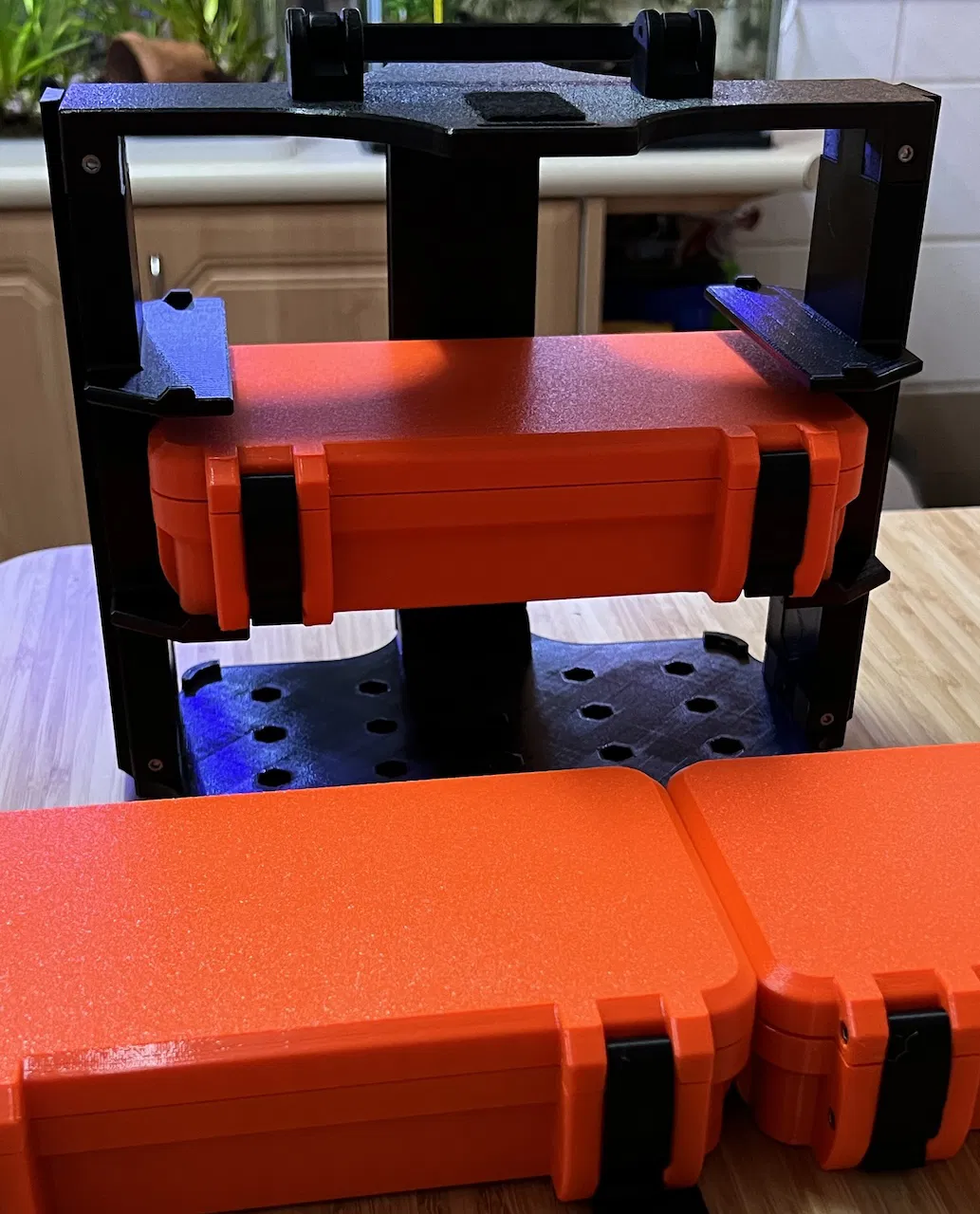

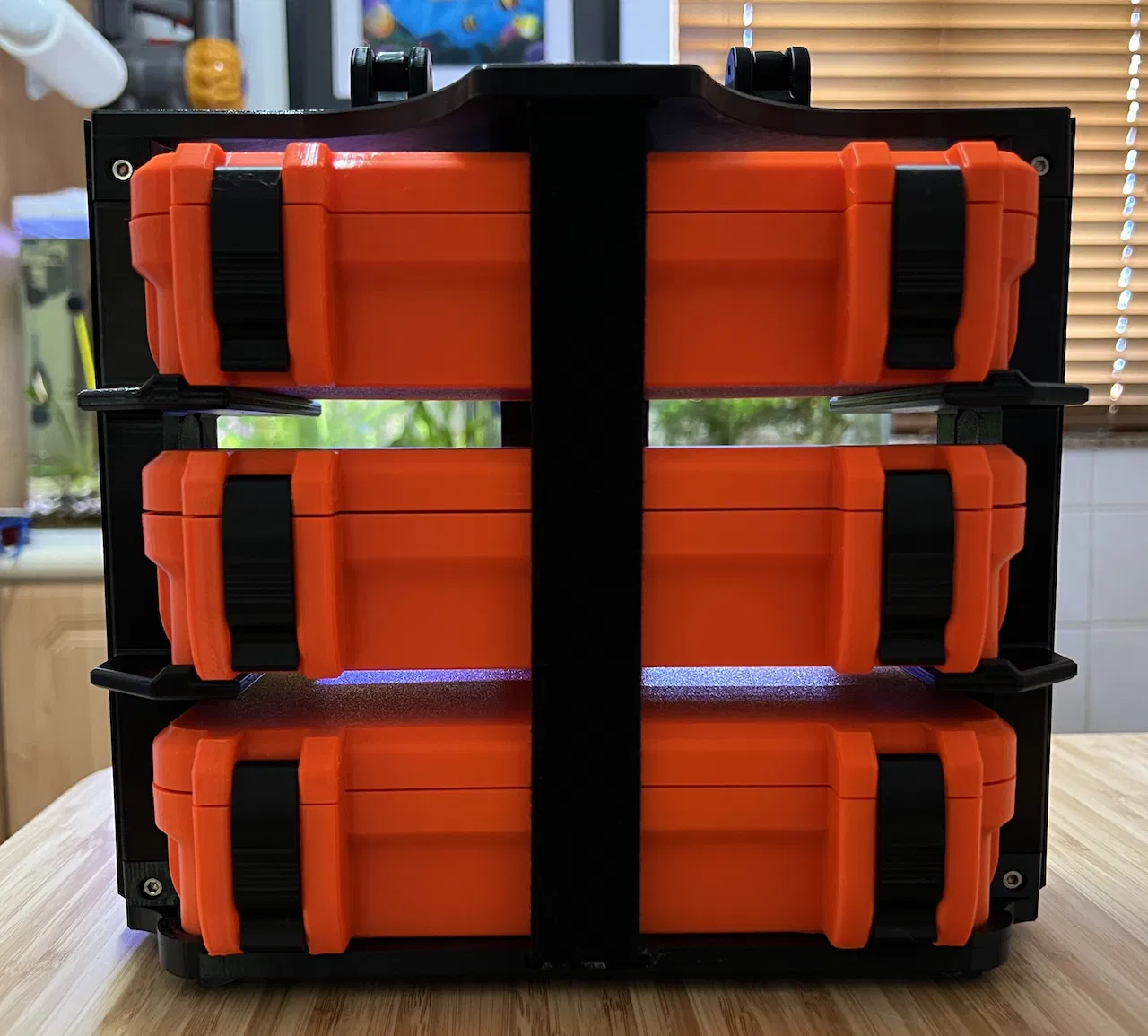

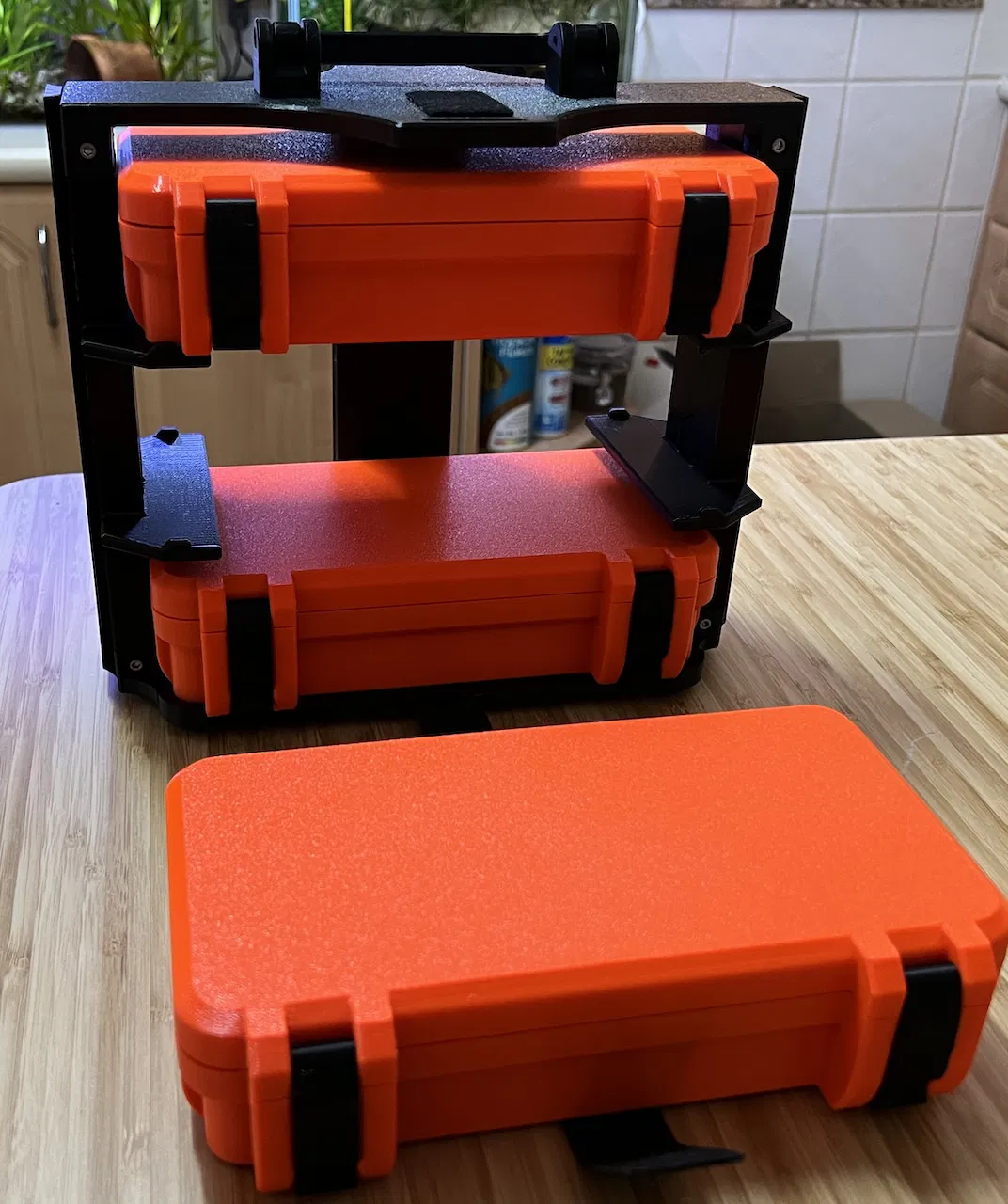

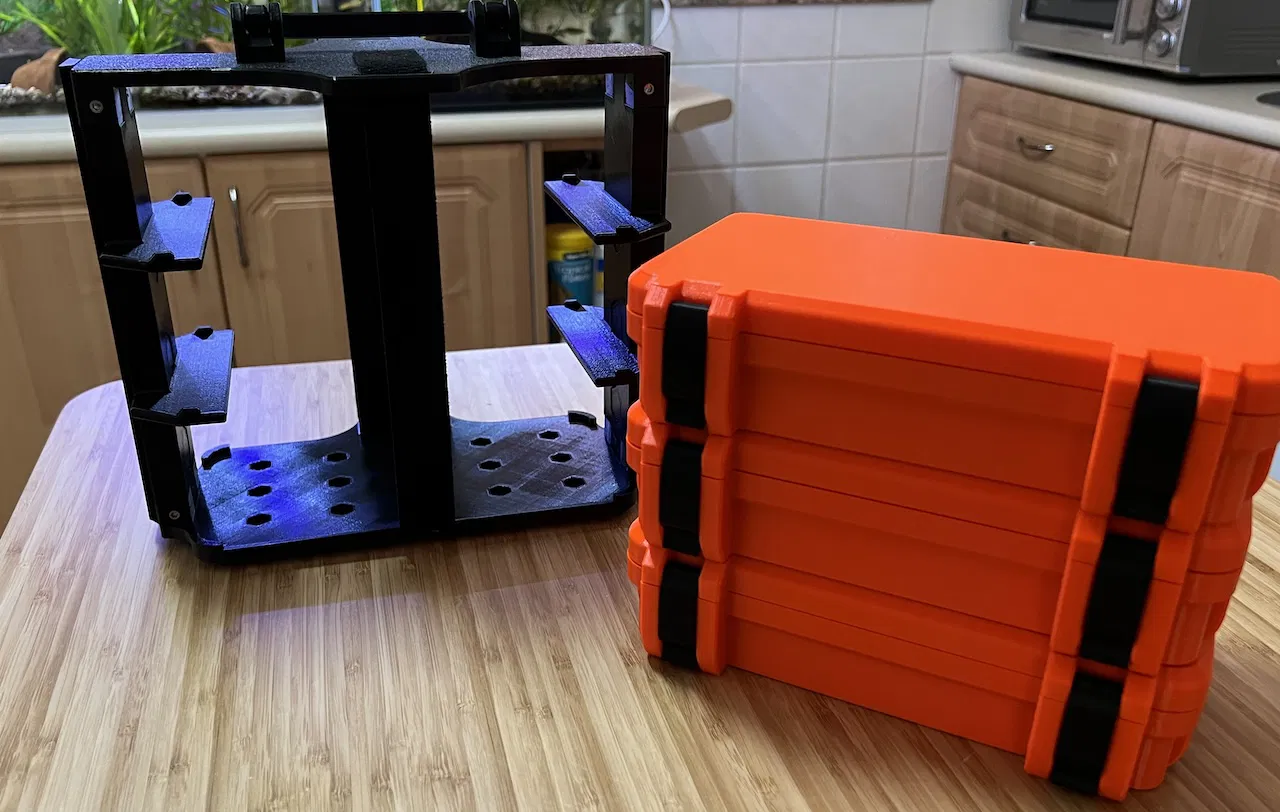

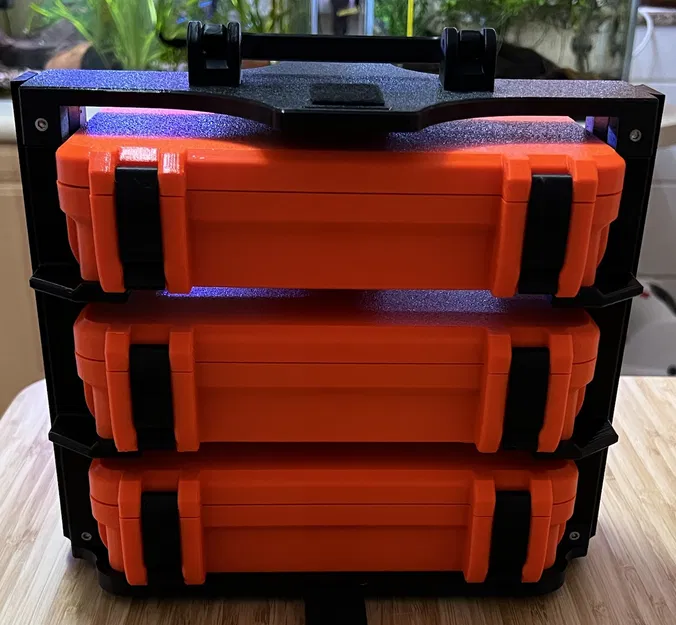

Hệ thống giá đỡ di động "Utility Case Low Boy" phiên bản 2.1.

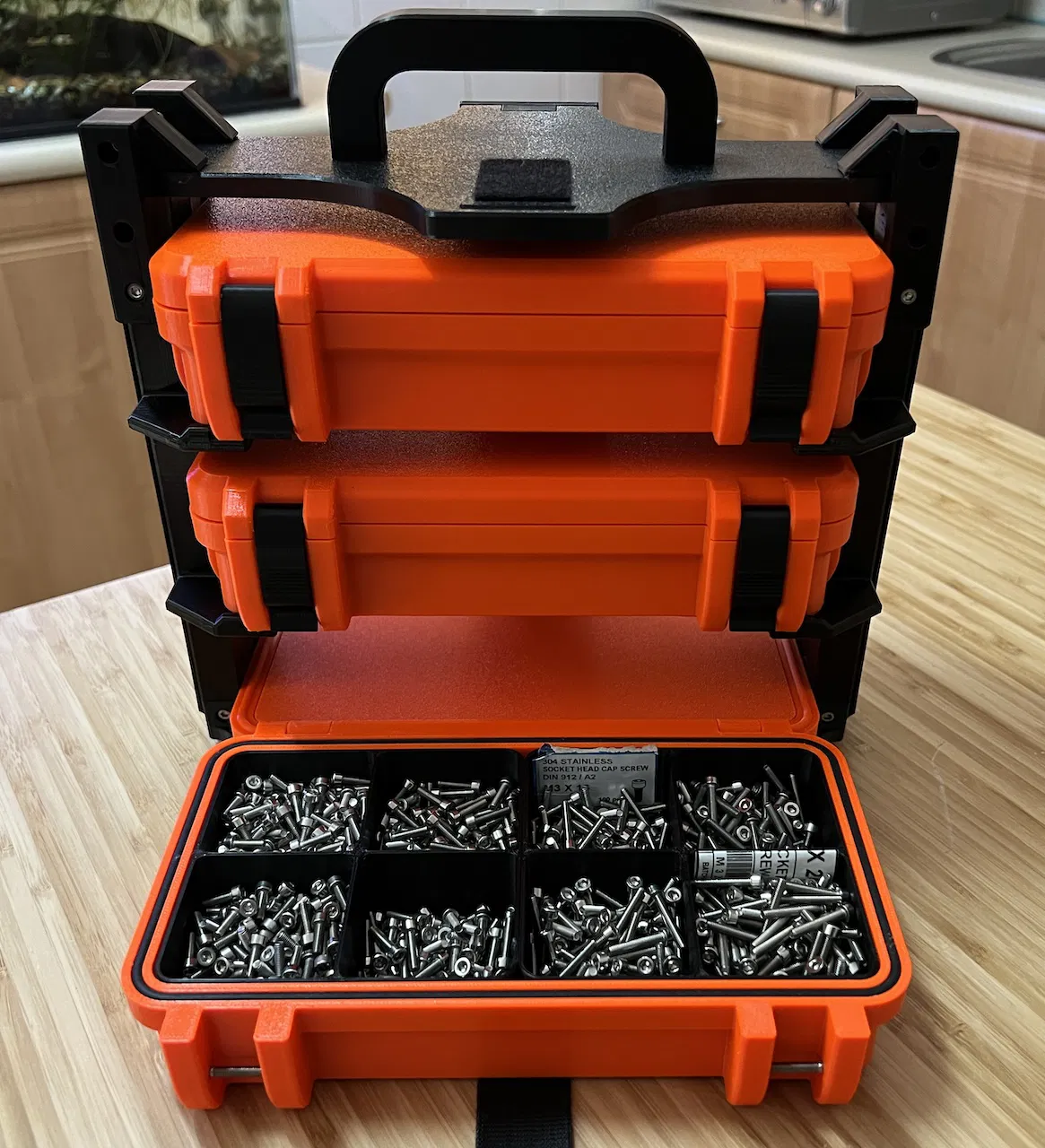

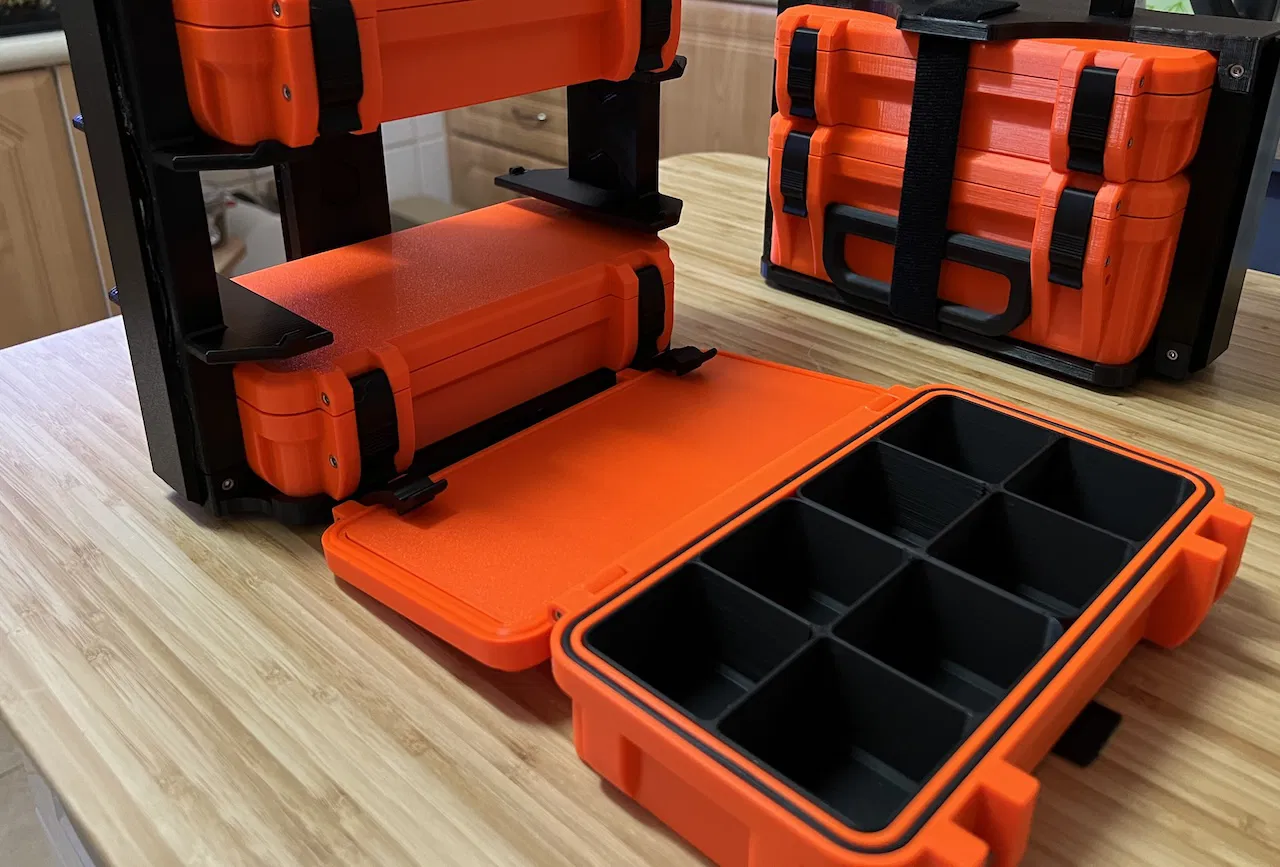

Lý tưởng cho hộp đựng đồ câu hoặc hệ thống lưu trữ phụ tùng nhỏ có thể treo tường và/hoặc di chuyển được. Cũng hữu ích như một hệ thống lưu trữ phụ tùng nhỏ để bảo trì và sửa chữa trạm in.

Các bộ phận bạn sẽ cần;

6 ốc M3x40mm

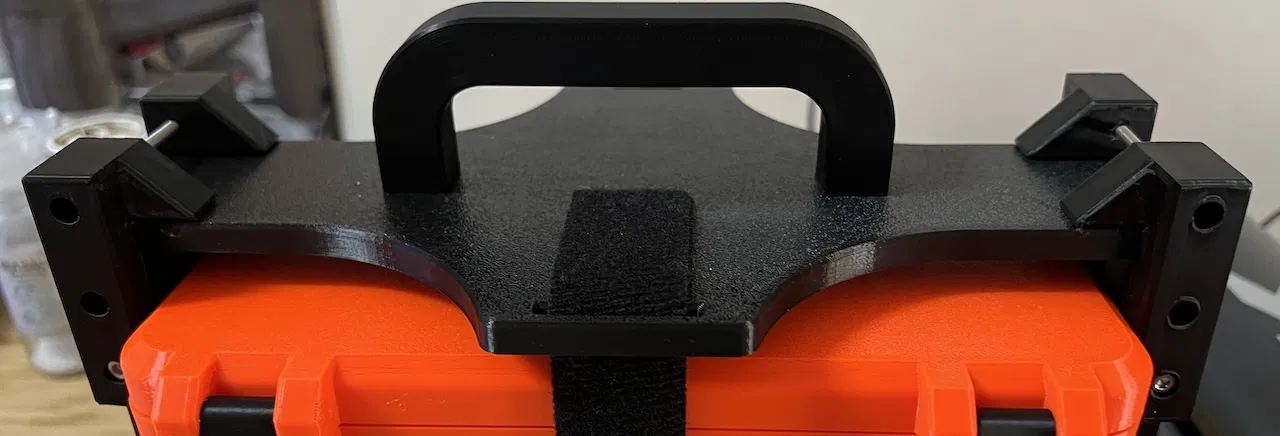

2 ốc M3x10mm cho tay cầm cố định, và thêm 2 ốc M3x16mm nếu bạn chọn sử dụng tay cầm có thể gập lại thay thế. Mình khuyên dùng ốc 20mm với tay cầm cố định nếu bạn định để nhiều trọng lượng trong hộp.

Dải Velcro dài 320mm loại 1" hoặc 25mm

Chân chống cao su/nhựa/silicone tùy chọn dạng dán

Phần cứng tùy chọn cho dây đeo vai - 2 ốc M3x40mm và 4 ốc M3x10mm

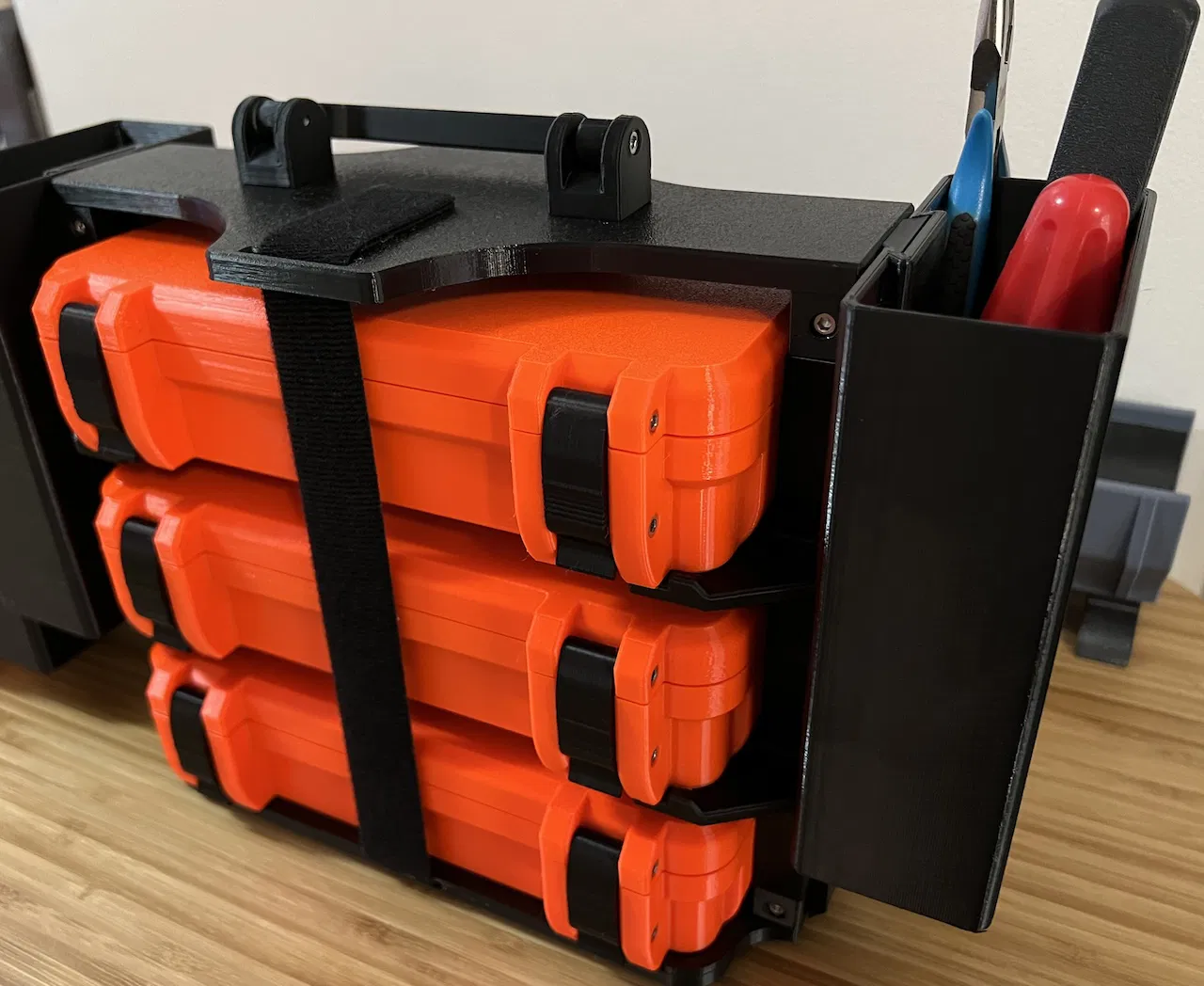

Bộ chuyển đổi phụ kiện tùy chọn và bộ chuyển đổi treo tường chỉ cần dán siêu dính vào các lỗ lục giác của các thanh đứng. Hộp bên tùy chọn rất tiện dụng cho các dụng cụ dài như tuốc nơ vít, v.v. Bạn có thể gắn một cái ở mỗi bên.

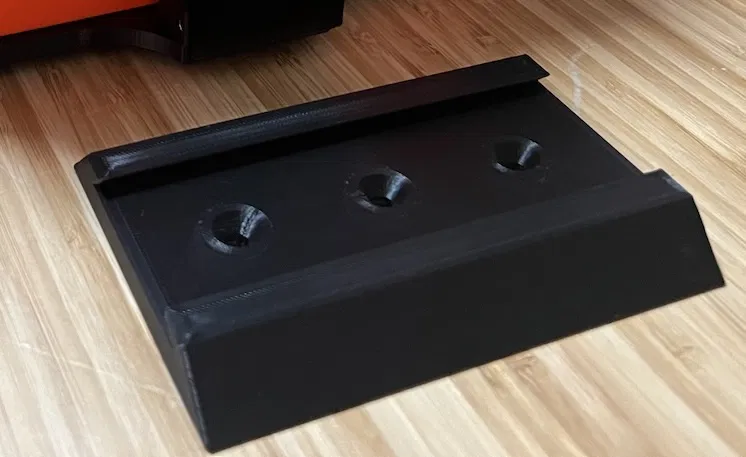

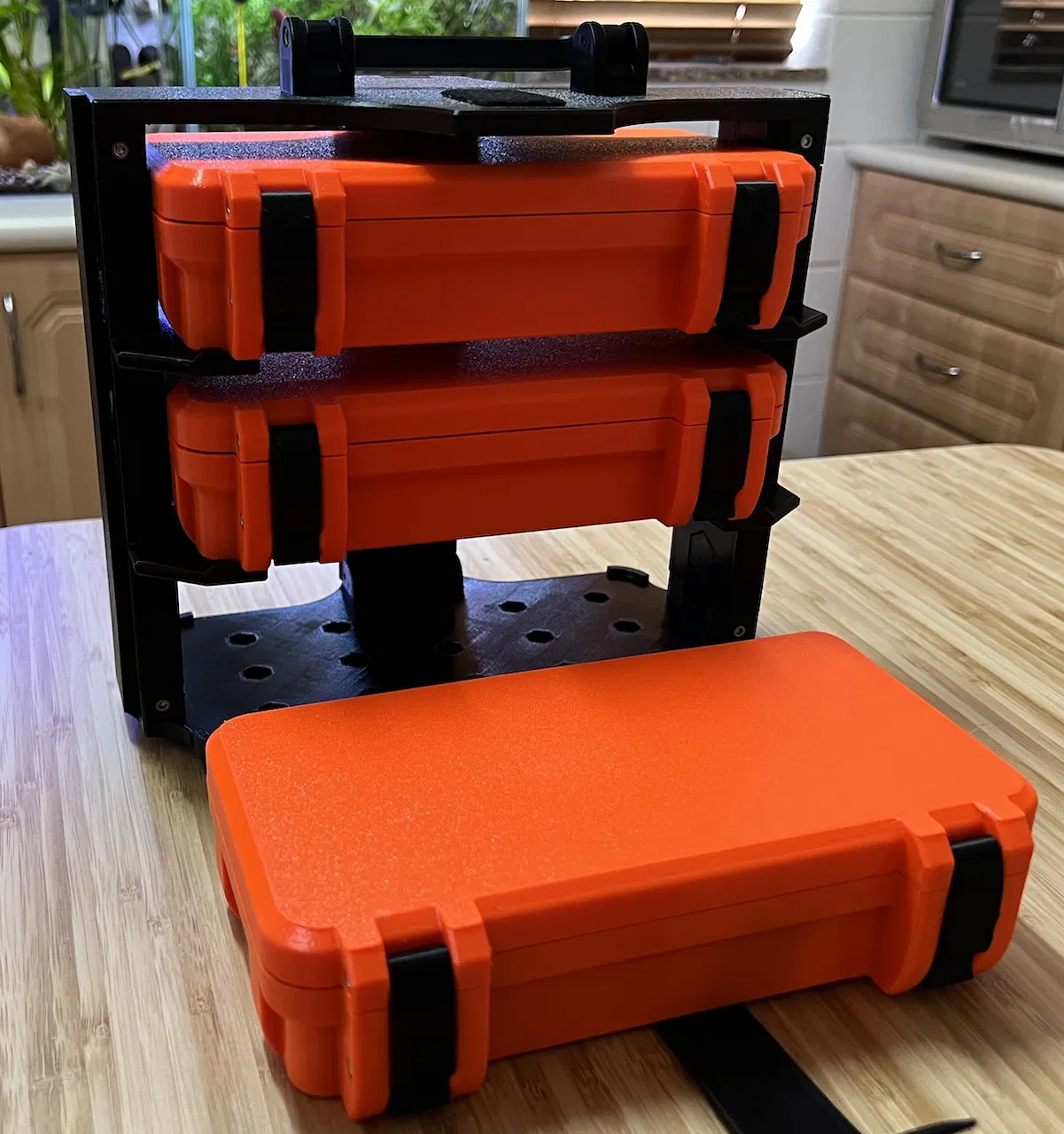

Nếu bạn sử dụng bộ treo tường tùy chọn, bạn có thể cất giá đỡ ra ngoài tầm tay và vẫn dễ dàng tháo nó ra khỏi giá treo tường nếu bạn cần mang hệ thống lưu trữ phụ tùng của mình đến trạm làm việc.

Lưu ý: Tất cả các ốc đều vặn vào nhựa.

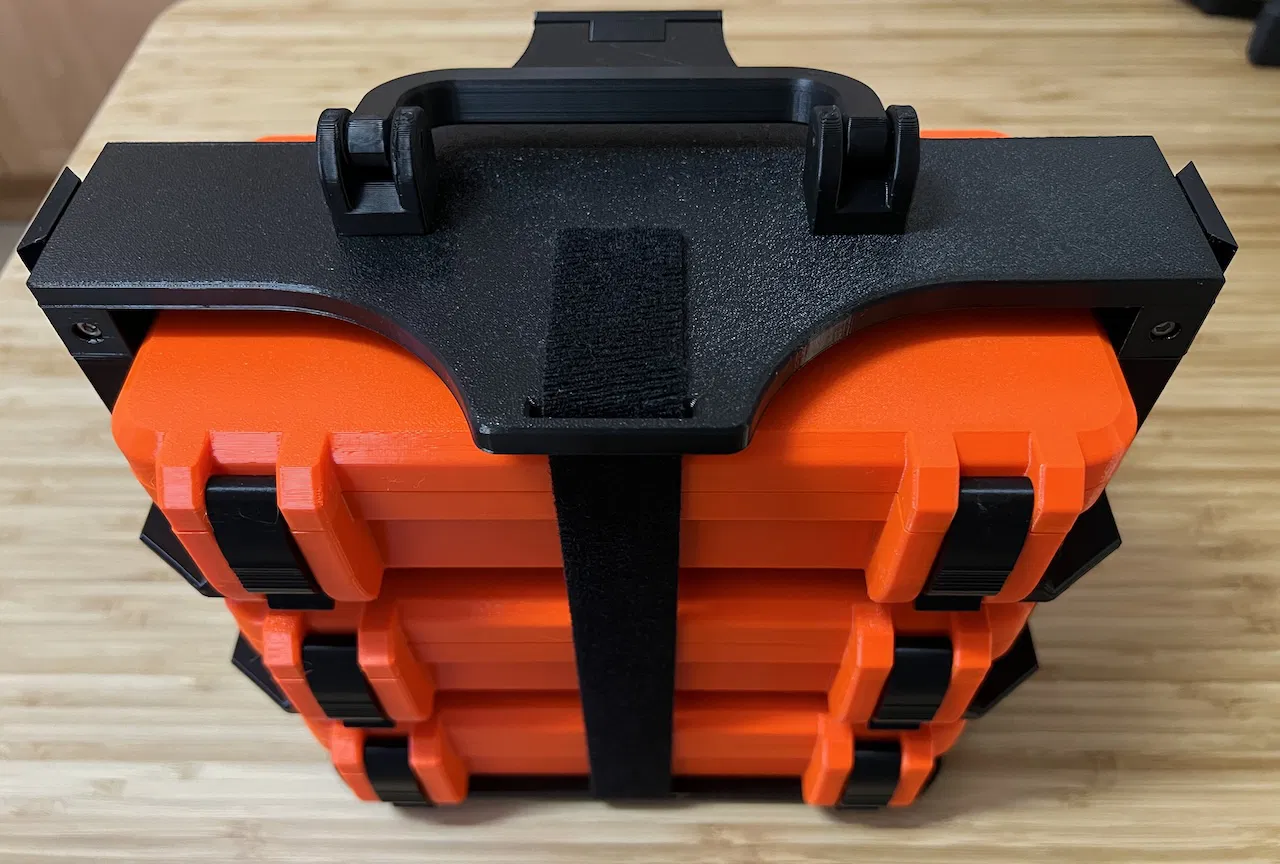

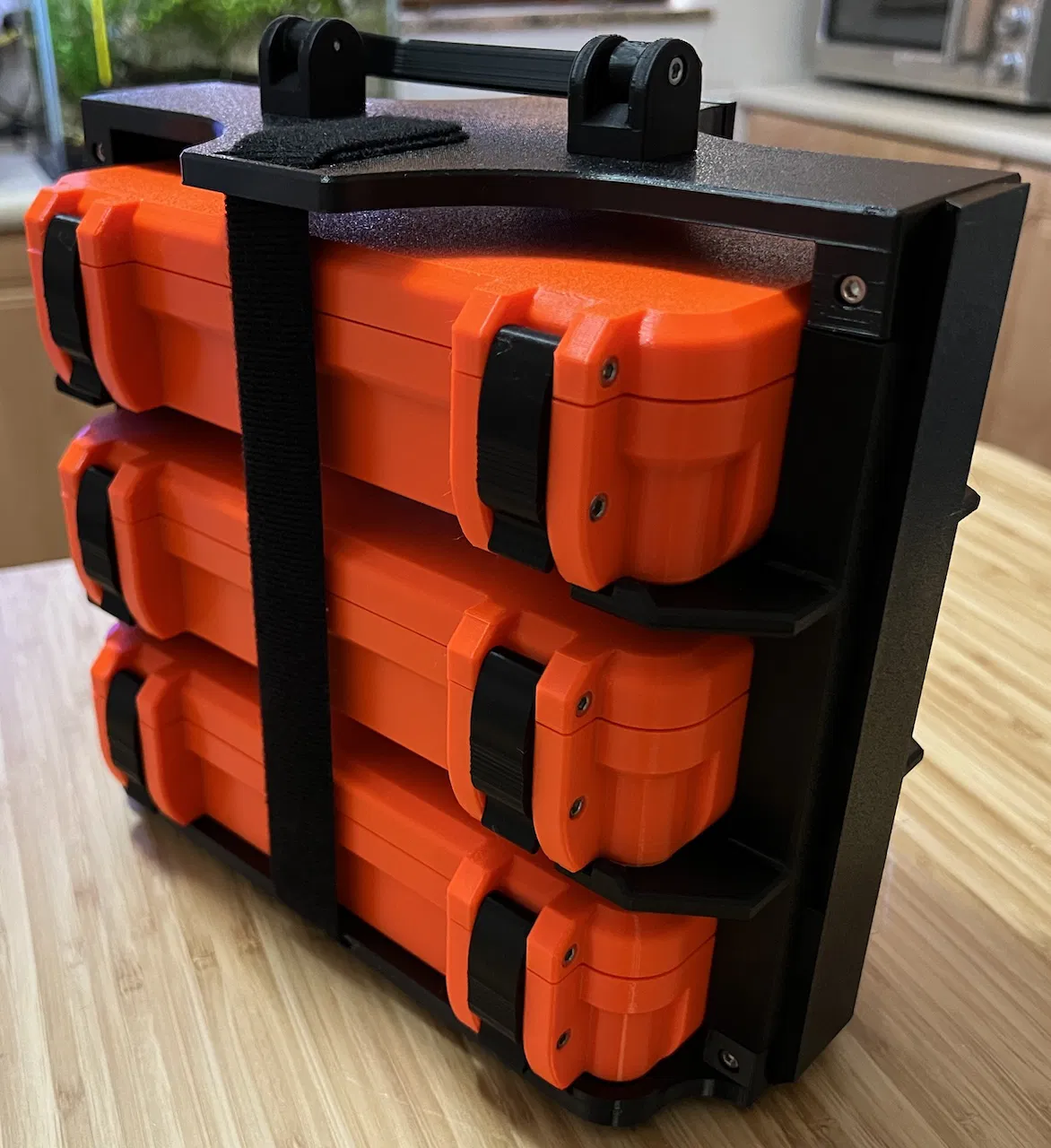

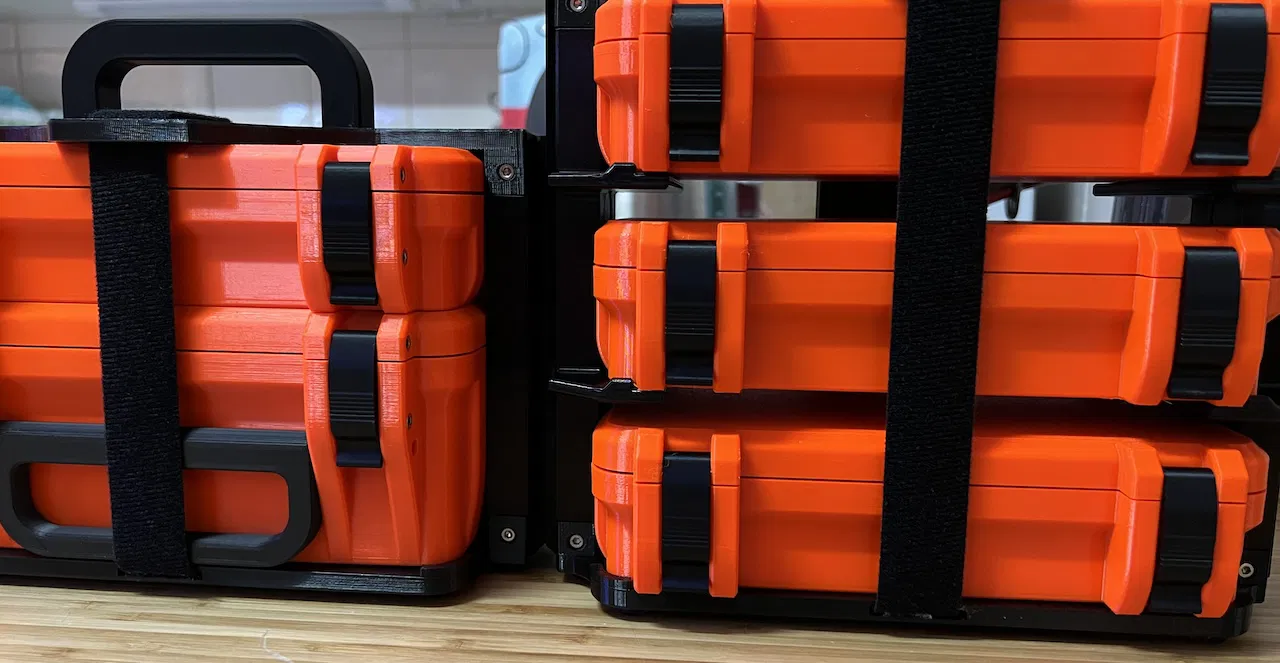

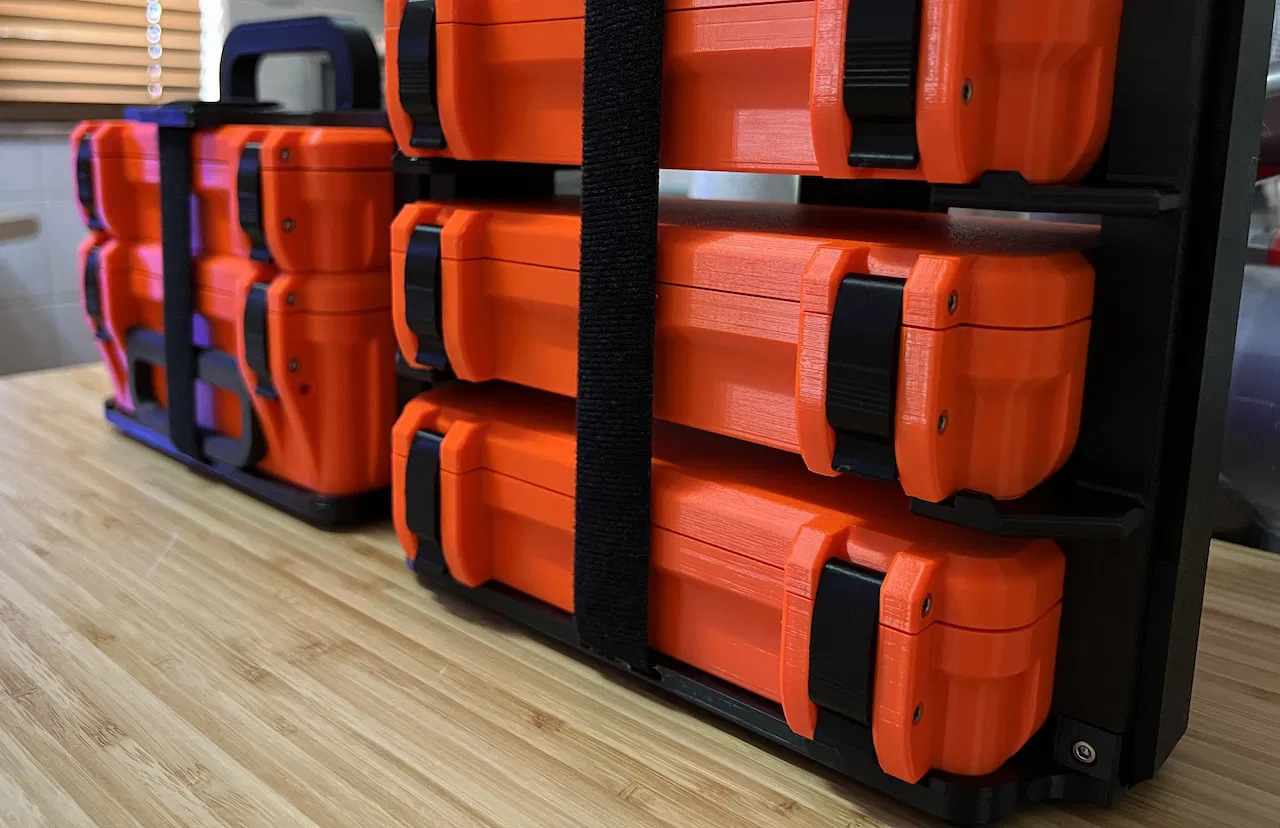

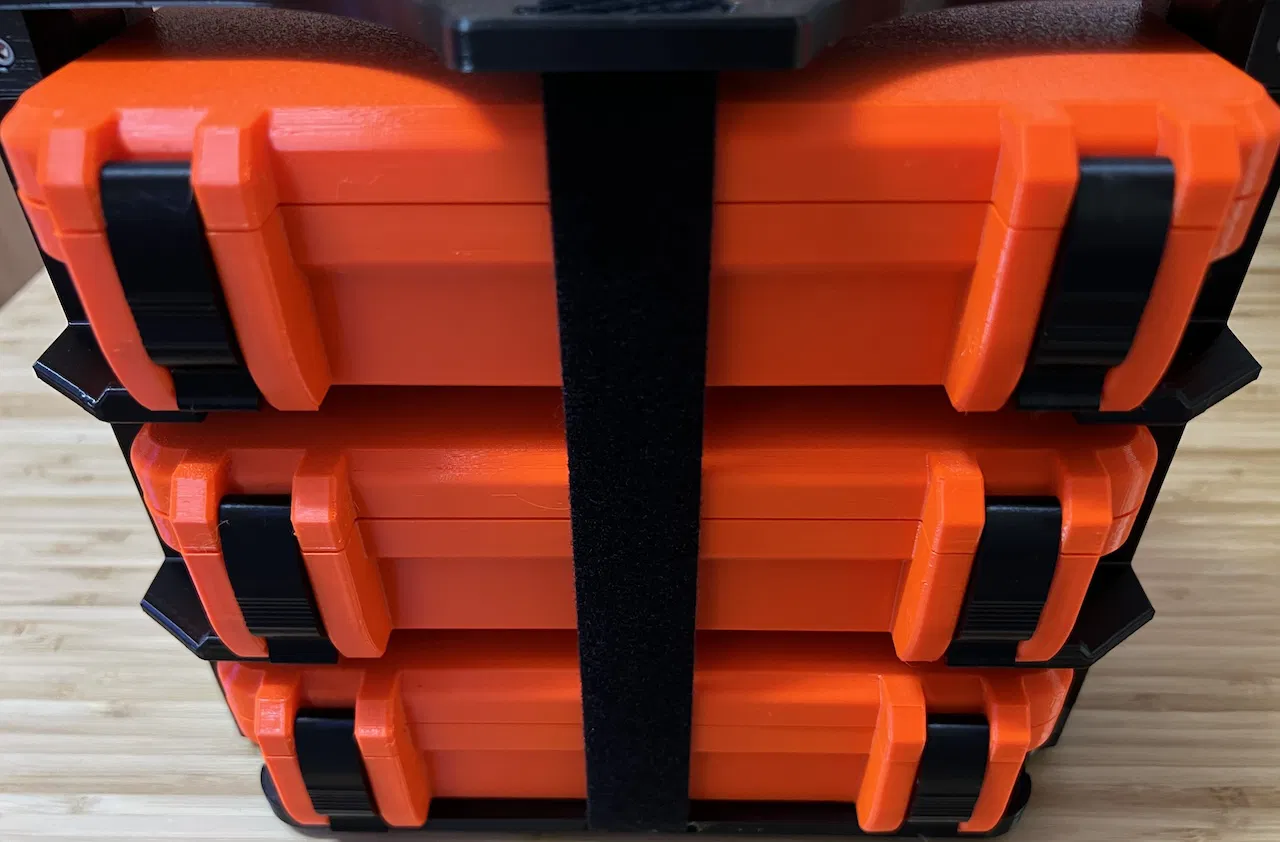

Cắt một dải velcro dài 280mm và một dải dài 40mm. Dùng keo nóng dán một đầu của dải velcro dài vào khe có sẵn ở đáy và dán dải velcro dài 40mm vào mặt trên ở mặt ngược lại, sao cho khi bạn luồn dải velcro dài qua khe ở trên, velcro sẽ giữ chặt các hộp của bạn vào vị trí, như trong mô tả ảnh.

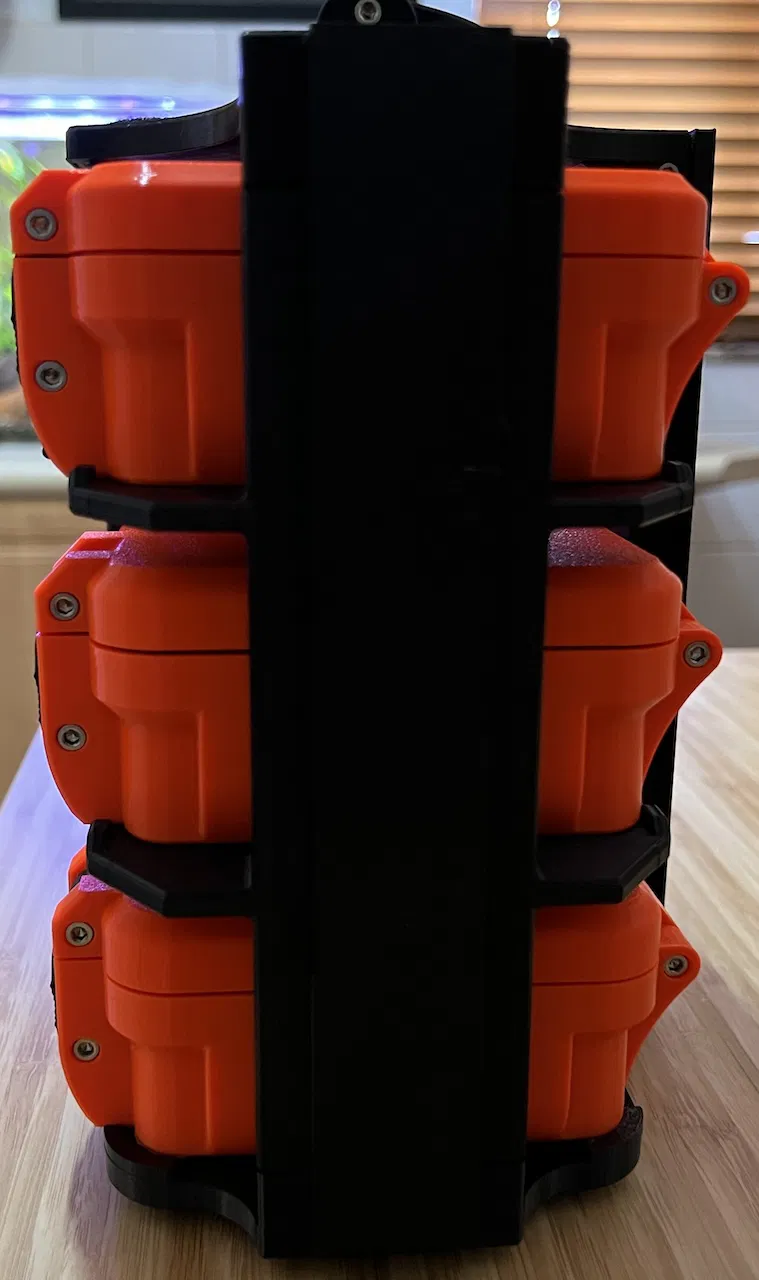

Tất cả các thanh đứng đều được đánh dấu L, R, hoặc B ở một đầu. Tất cả chúng đều hướng vào phía dưới. Bạn sẽ không thấy chúng sau khi giá đỡ di động của mình được lắp ráp.

Các tệp của "Utility Case Low Boy" có thể được tìm thấy tại đây:

/3d-model/truong-hop-tien-ich-low-boy

Không cần hỗ trợ in.

Chúc anh em in vui vẻ.
