Giá Đỡ Cuộn Dây Có Phanh Từ Cho Bảng Ghim

Tất cả trừ các chốt đều do tôi thiết kế. Còn mấy cái chốt thì tôi tìm được hai người khác nhận là ý tưởng của họ. Ai là người nghĩ ra thì cho tôi biết nha, tôi sẽ ghi công.

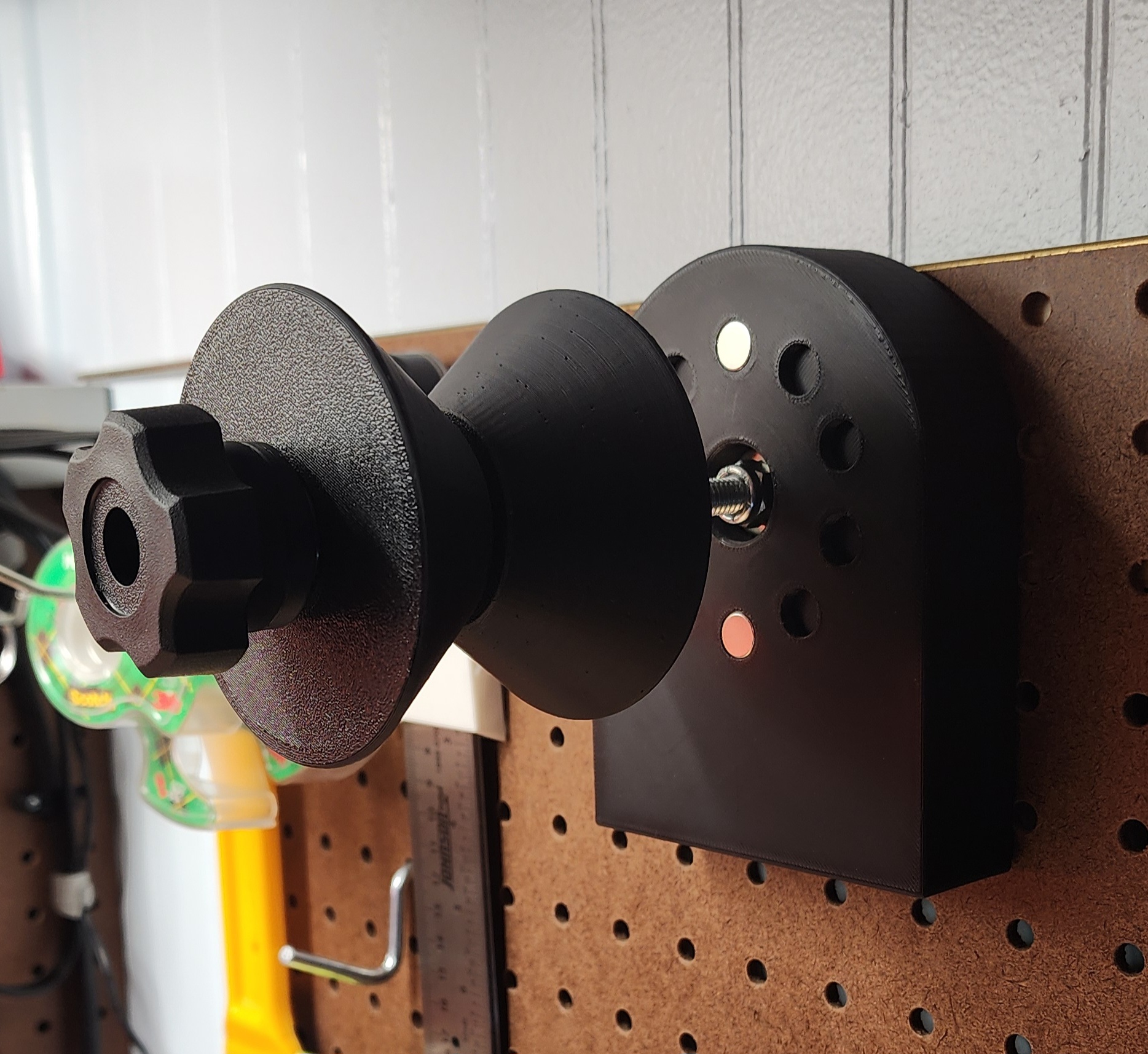

Tôi muốn có một cái giá đỡ cuộn dây mà không bị quay tự do khi không dùng AMS trên máy Bambu P1S của tôi. Cái giá tôi đang dùng có vòng bi và quay tự do rất tệ. Tôi đã nghĩ ra một cái giá đỡ phù hợp với tôi.

Bạn sẽ cần:

• 4 Vòng bi 608 (Amazon)
• Bu-lông Cờ lê 5/16 x 6" (mua tại địa phương)
• Vòng đệm chắn bùn (mua tại địa phương)
• Một đai ốc chặn 5/16 có vòng đệm nylon (mua tại địa phương)
• Một núm kẹp 5/16 có ren trong (mua tại địa phương)
• 10 viên nam châm 3 ly (Amazon)

Bạn "có thể" cần phải khoan lỗ vòng đệm phía sau giá đỡ để bu-lông nằm phẳng. Vòng đệm bên trong tôi dùng để đưa đai ốc ra đến nơi tiếp xúc với vòng trong của vòng bi.

Phần ren trong cho đai ốc kẹp là để núm chỉ tiếp xúc với vòng trong của vòng bi. Nó được ép vào núm phía trên đai ốc.

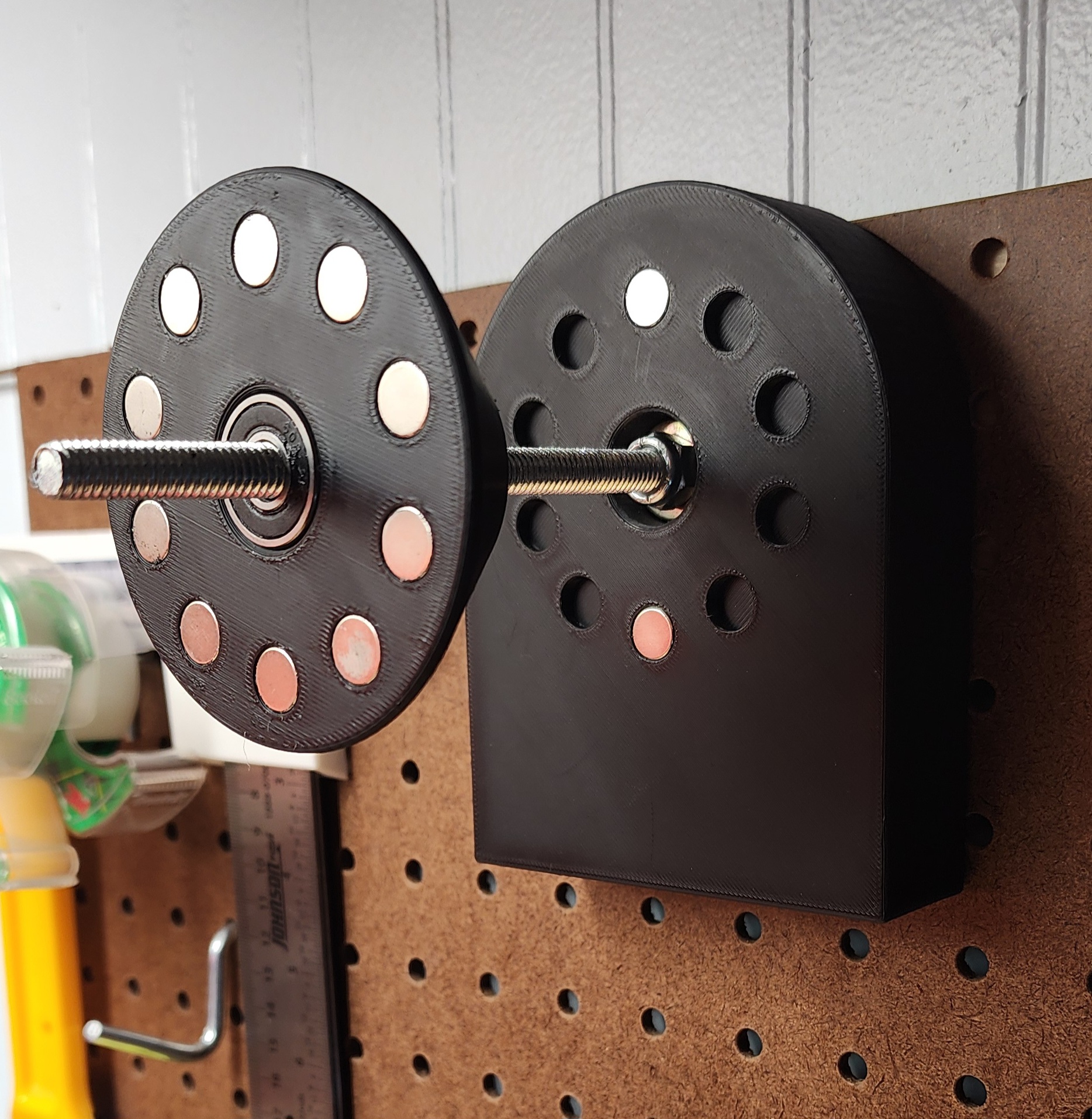

Tất cả vòng bi và nam châm đều được ép vào. Tôi không cần dùng keo dán. Tôi đã thiết kế phần đế để chứa tối đa 10 viên nam châm, nhưng thực tế tôi chỉ cần dùng 2 viên ở đó.

Tôi đã đính kèm tệp Fusion 360 tại đây để bất kỳ ai muốn sửa đổi và sử dụng đều có thể làm được. (Xin nhẹ tay, tôi mới tập tành dùng Fusion 360).
