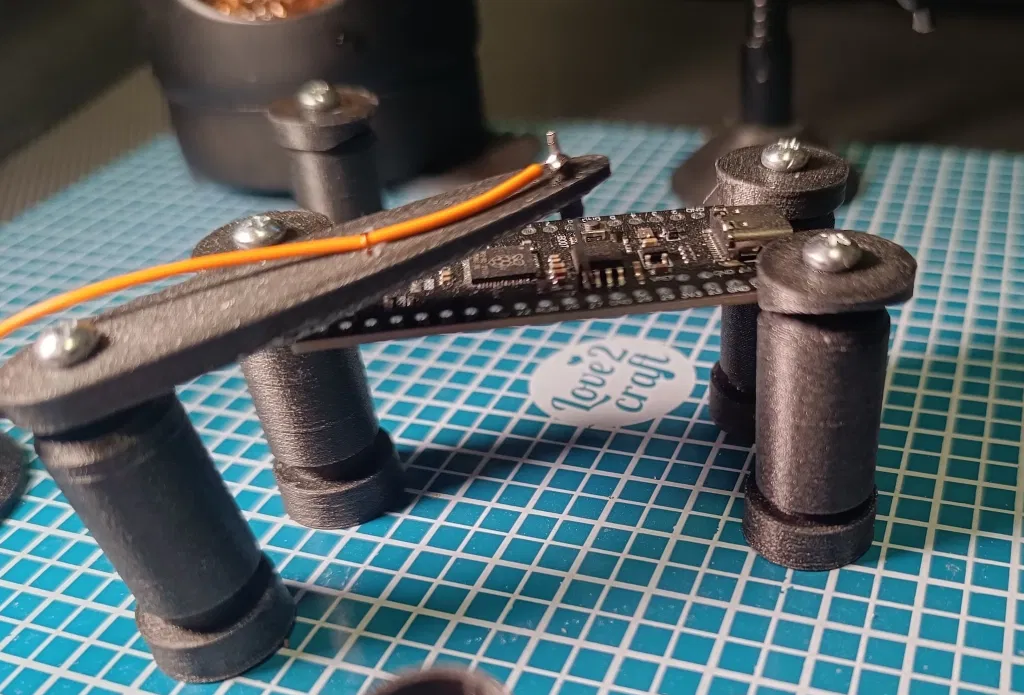

Kẹp PCB và Hỗ trợ Hàn Lò Xo Nam Châm

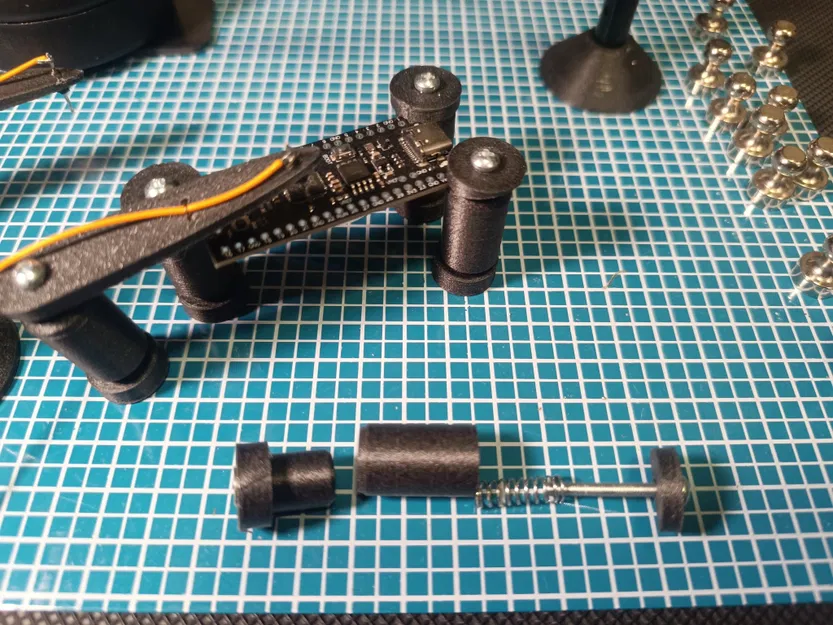

bạn cần:

một cái lò xo (giống lò xo bút bi)

ốc m3

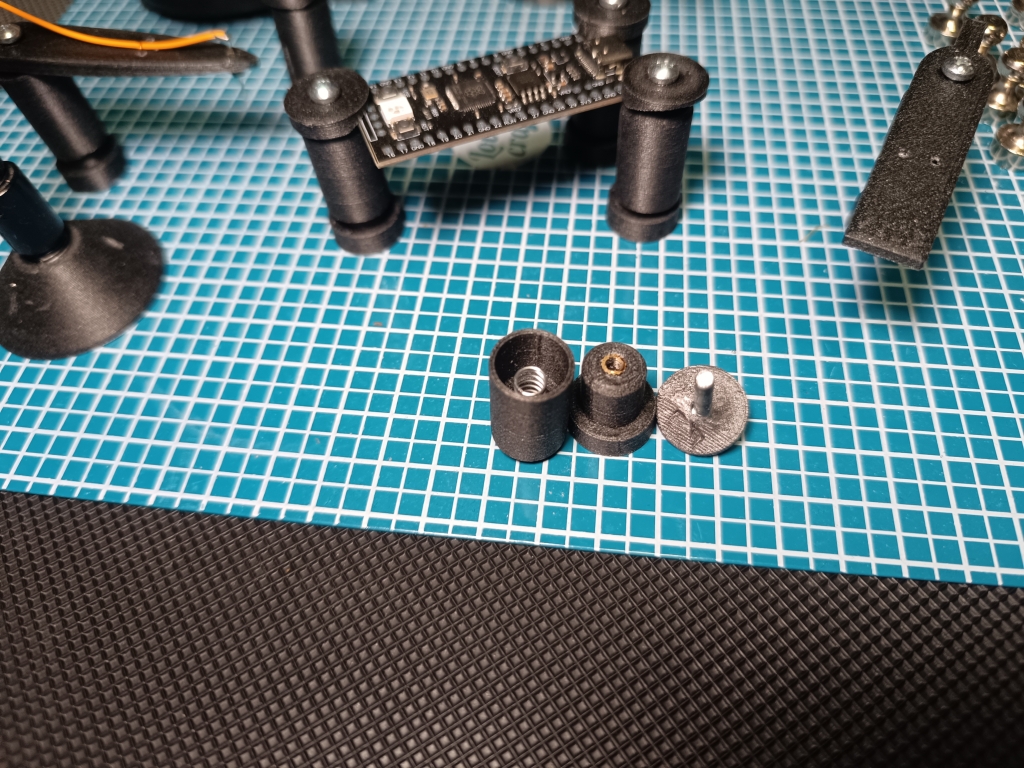

một cái insert nhiệt m3

cho các đầu dò: một miếng kim loại như cây đinh nhỏ, pogo-pin, v.v. và một ít dây điện. Cái đầu có đầu nhọn rộng hơn có thể dùng để chế tạo các jig nháy đèn tùy chỉnh cho thiết bị. Dung sai sẽ phải cực kỳ khít để vừa vặn nên tôi quyết định để người dùng tự khoan lỗ cho nó.

Có đế có lỗ và không có lỗ cho nam châm (Nam châm của tôi có đường kính 6.8 và chiều cao 3.6mm nhưng cũng có loại đường kính 6mm). nếu bạn có nam châm khác, hãy dùng prusa slicer để thêm lỗ cho nam châm của bạn với đế không có lỗ. Nhấp chuột phải vào bộ phận và thêm một thể tích âm theo nam châm của bạn.

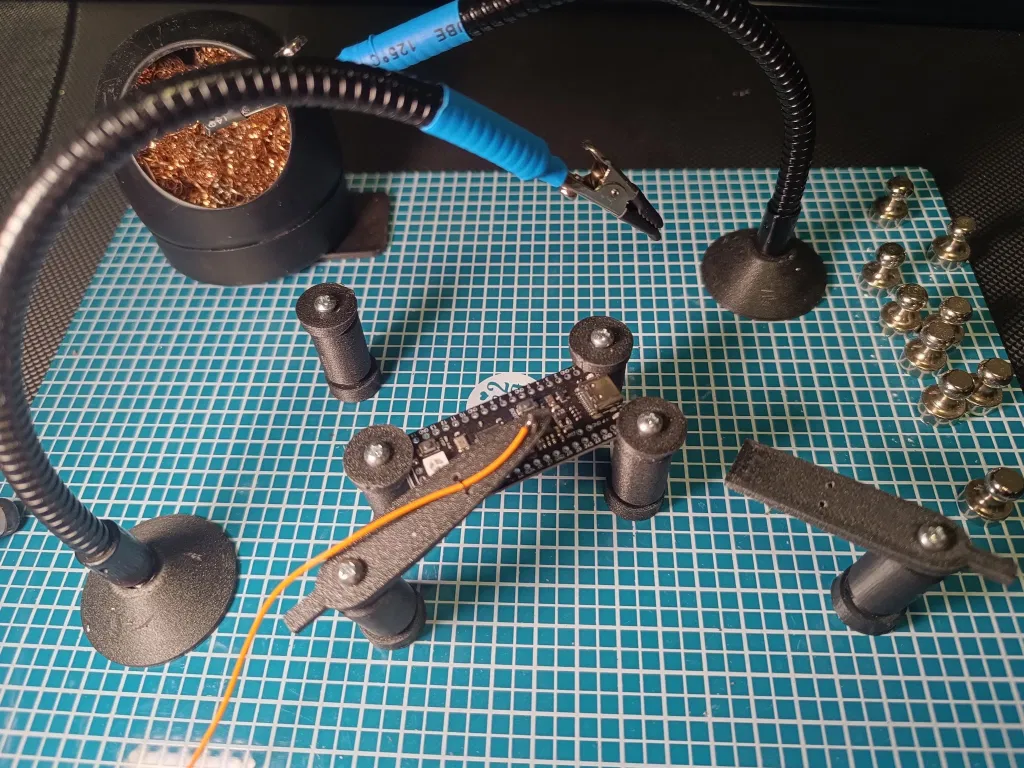

Tôi cũng đã bao gồm một đế cho kẹp trên cánh tay linh hoạt. Tôi lấy cái của mình từ một chiếc đèn vòng USB bị hỏng và gắn thêm kẹp vào đó.
