Giá đỡ Zero-Y Offset cho Ender 3 S1/Pro với Quạt 5015 cho TriangleLabs CHCB-OT Hotend

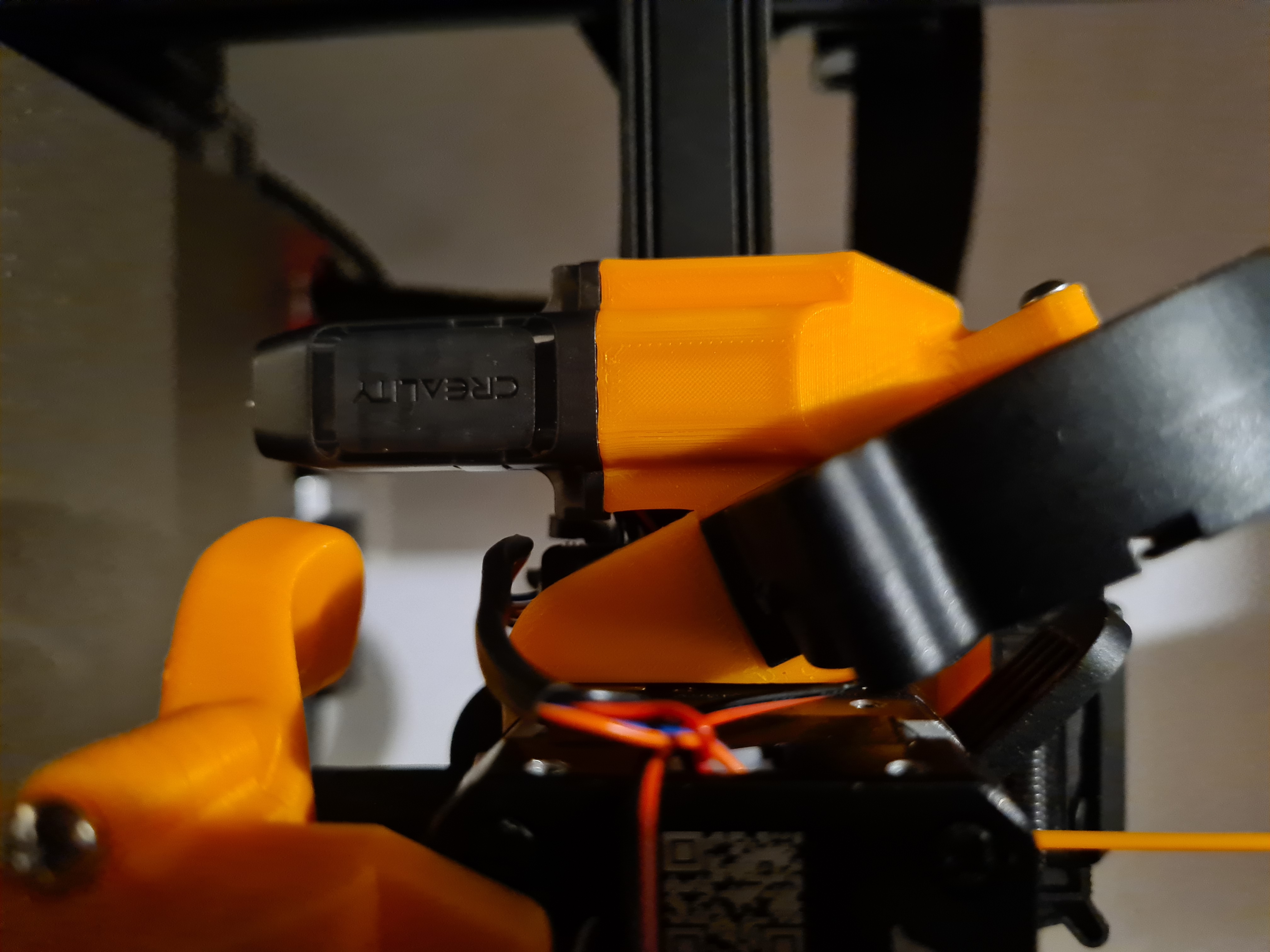

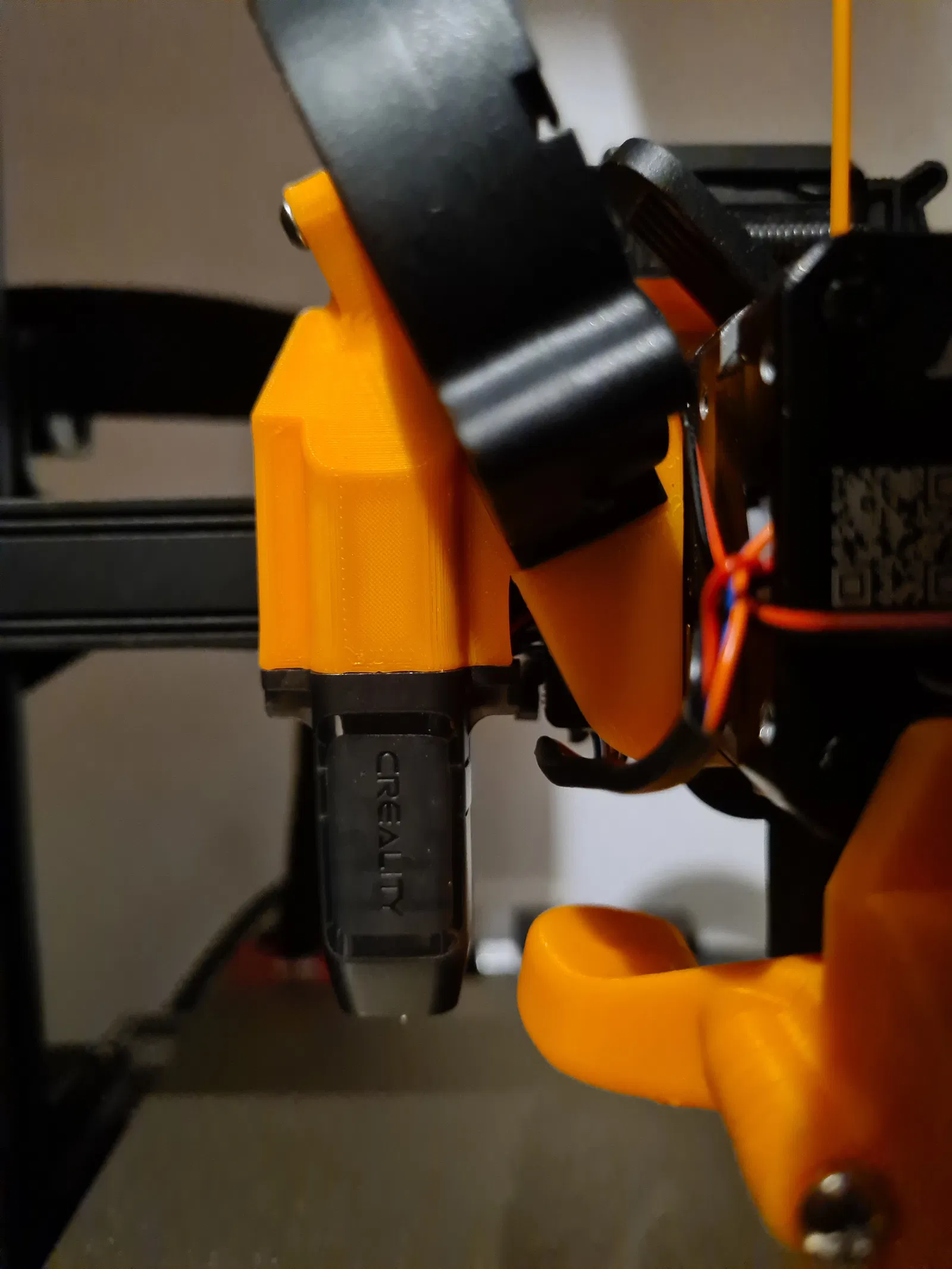

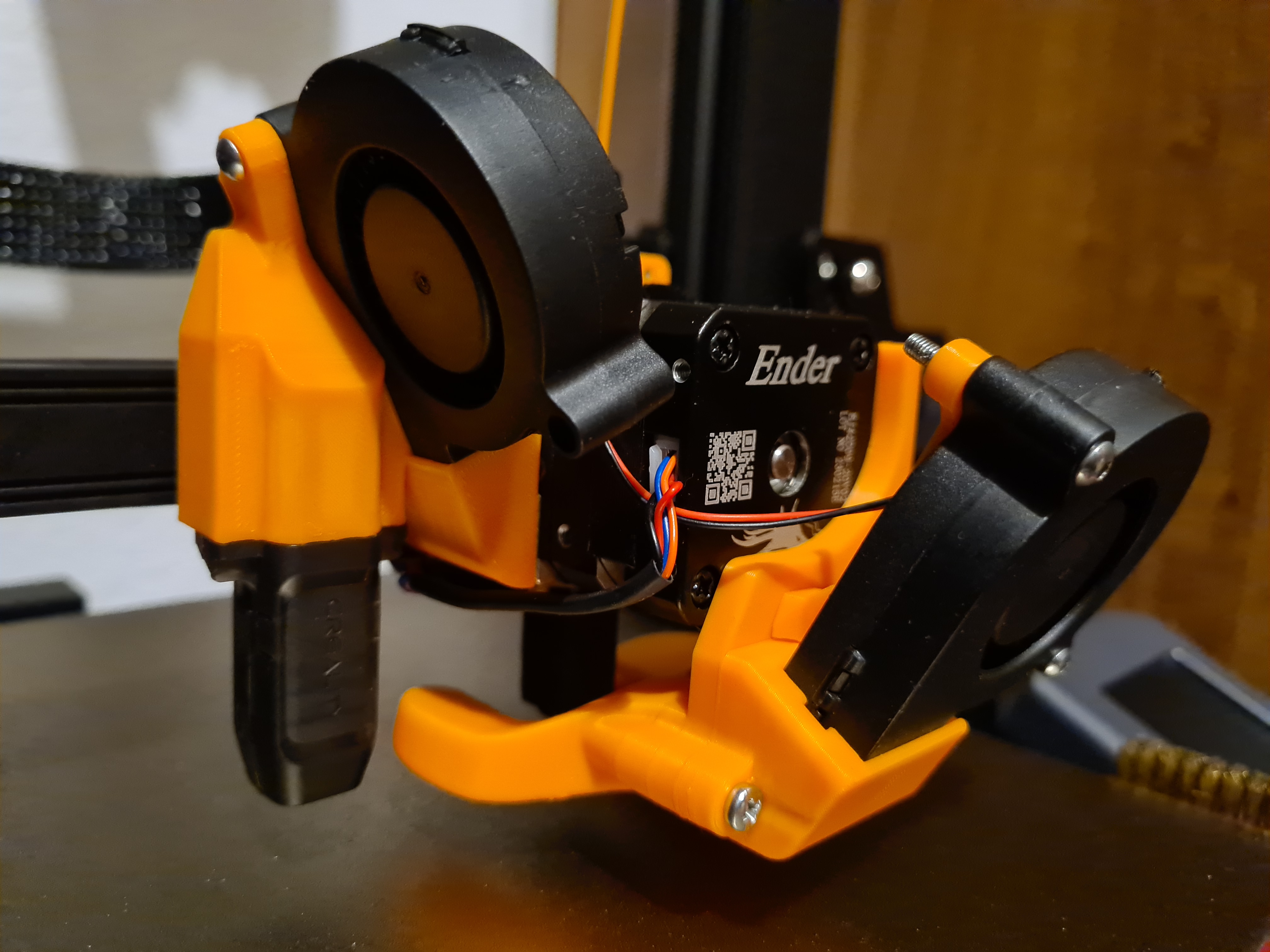

Mô hình này chỉ là một bản phối lại đơn giản của Zero-Y Offset Mount để cho phép sử dụng CR-Touch cùng với TriangleLabs CHCB-OT Hotend. Giá đỡ CR-Touch đã được kéo dài 10mm để đầu phun không chạm vào bàn in khi dò. Mô hình này cũng tích hợp một khe cắm cho quạt thổi 5015 và một giá đỡ bên phải được gia cố từ những người đóng góp khác.

Bạn sẽ phải sửa đổi độ lệch x và y trong firmware của mình để máy in biết vị trí dò mới. Đặt các tham số như sau:

• Độ lệch X: -46.8
• Độ lệch Y: 0

Phần cứng yêu cầu:

• 1x Vít đầu phẳng M3x8mm
• 1x Đai ốc khóa M3
• 1x Quạt thổi 5015 24V
• 1x Đầu nối JST 1.25mm

Cài đặt in khuyến nghị:

• Chất liệu: PLA
• Điền: 20%
• Hỗ trợ: Không cần thiết
• Brim: Không

Ống dẫn quạt là ModulR từ Zuff mà bạn có thể tìm mua tại đây.
