Hướng dẫn tự làm Macropad

Chào mừng các bạn đến với phiên bản Macropad tự làm đầu tiên của mình. Tuy nó chưa hoàn hảo, nhưng cũng là một khởi đầu tốt.

Việc tự làm một cái là hoàn toàn có thể, nhưng mình không hoàn toàn khuyến khích trừ khi bạn sẵn sàng chấp nhận một vài hy sinh.

Phần cứng

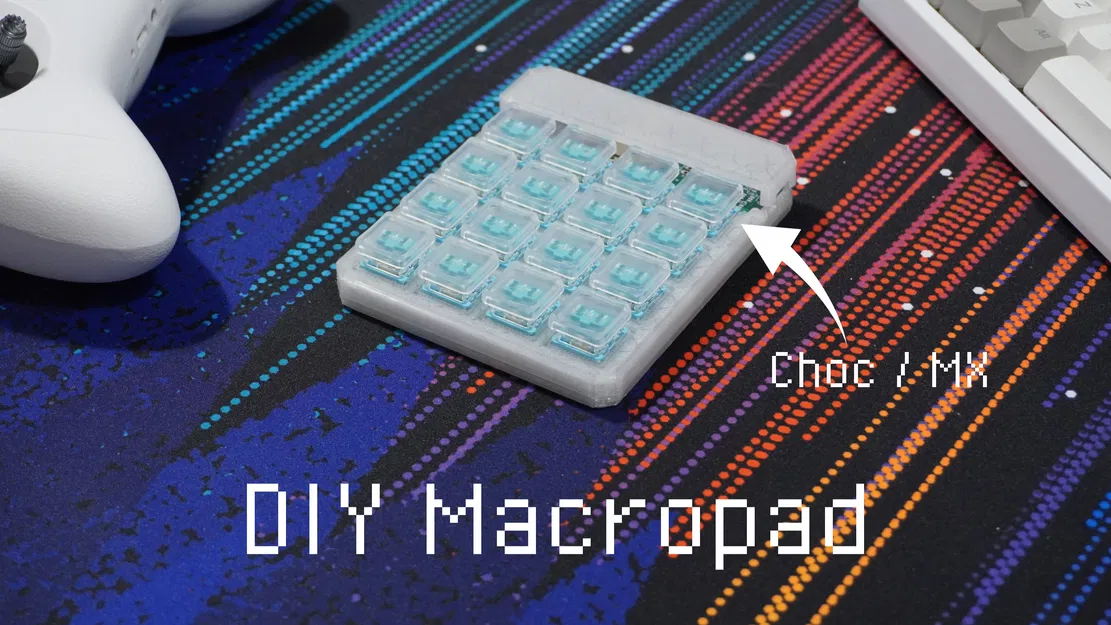

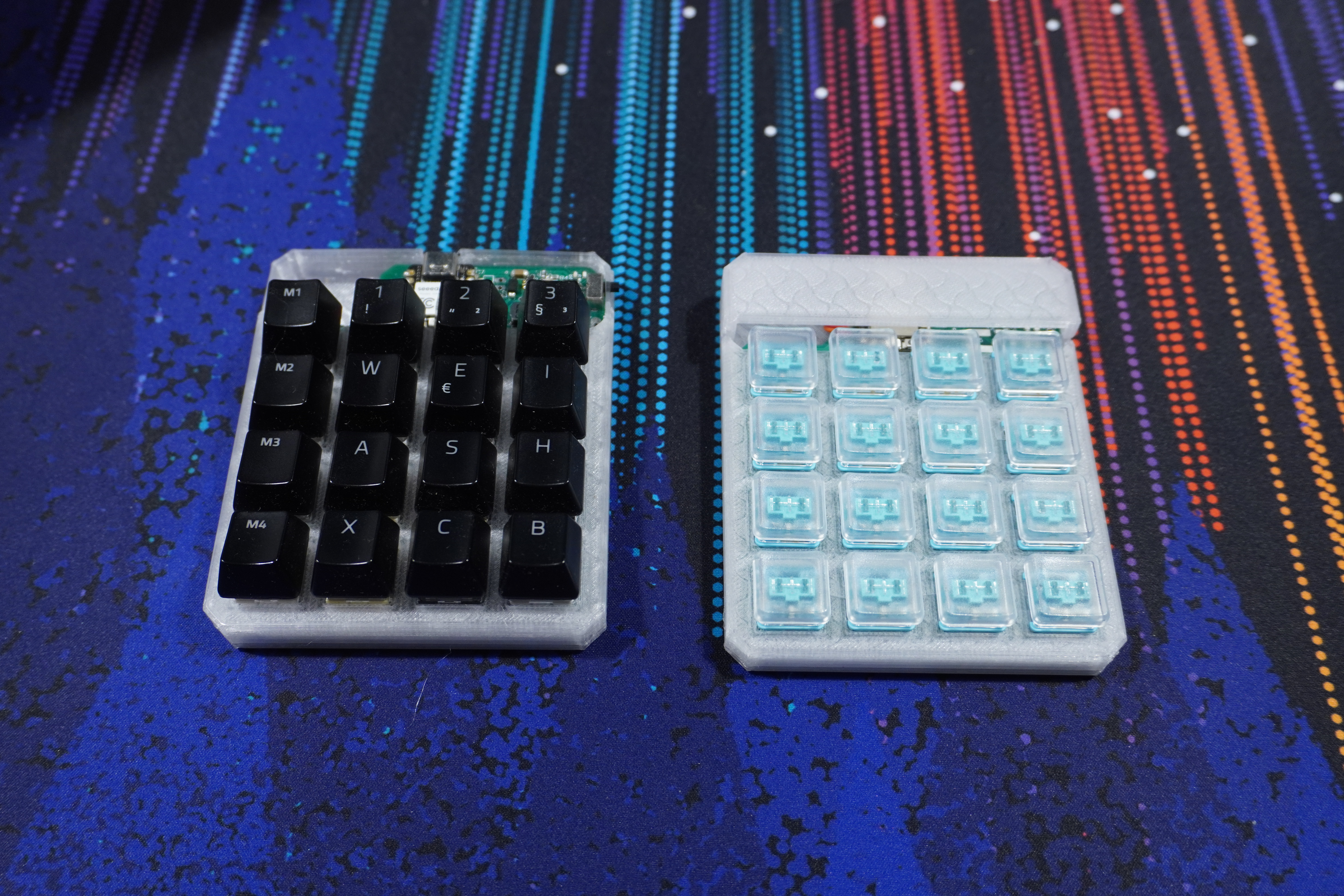

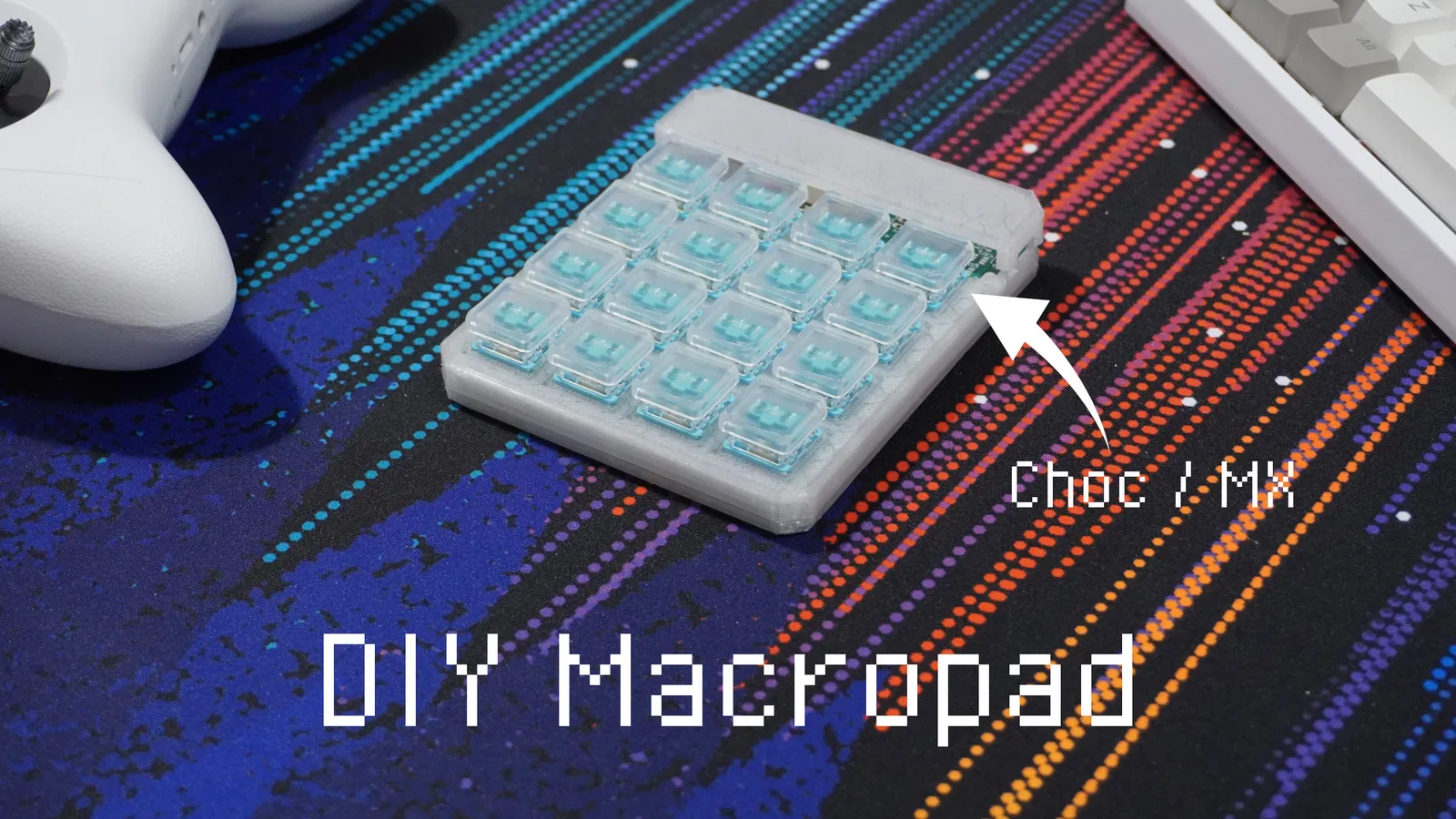

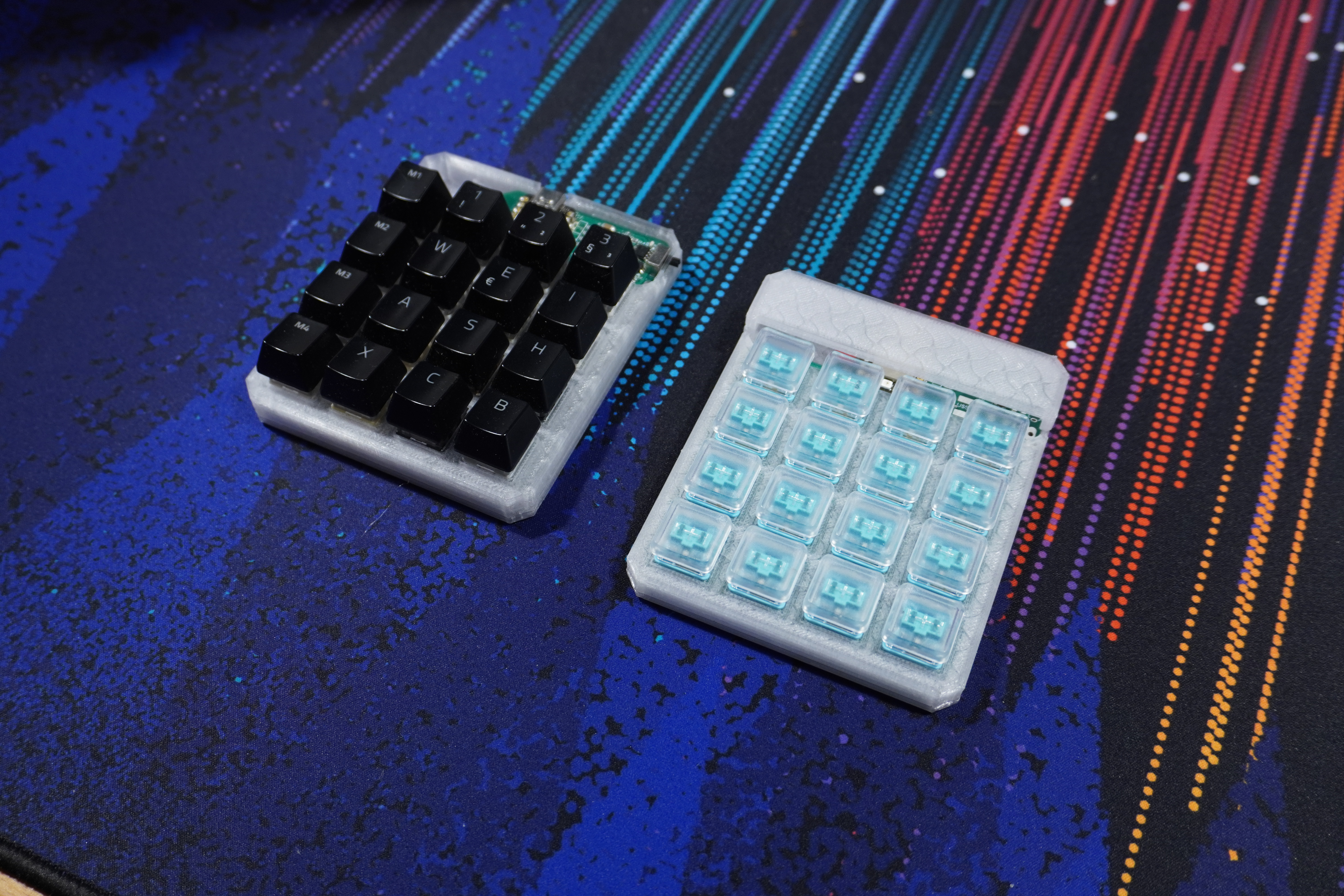

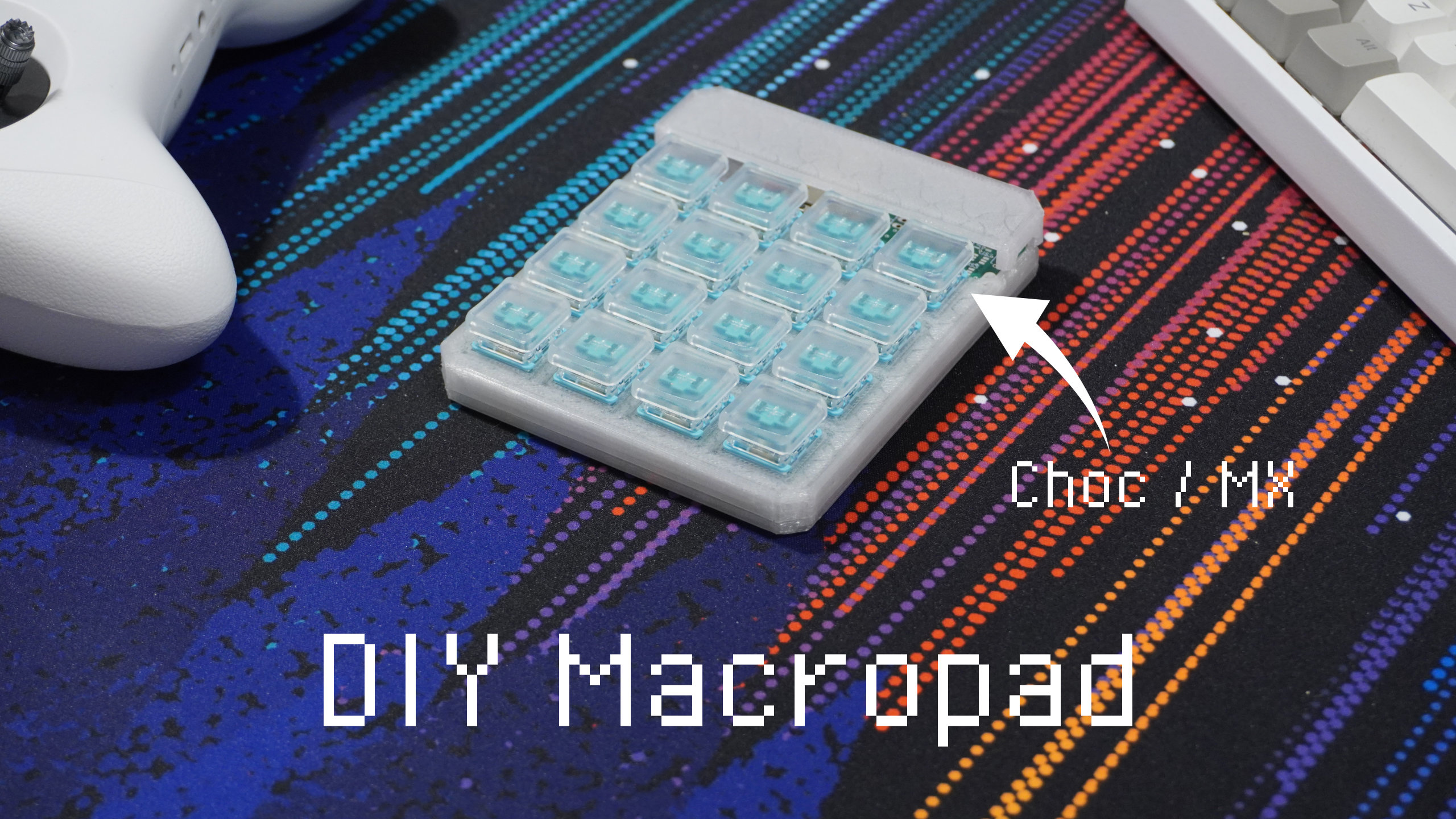

Phiên bản của mình hỗ trợ cả switch Choc và MX thông qua socket hot-swap. Miễn là bạn hàn đúng loại socket, bạn có thể dễ dàng thay đổi switch.

Nếu bạn quyết định tự làm phiên bản của mình, hãy chắc chắn hàn IO expander đúng chiều. Nói chung, tốt nhất là bạn nên mở project Fusion để tham khảo.

Ban đầu mình dự định làm Macropad này thành bản không dây, nhưng cuối cùng lại không thành công. Mình đã thử nạp lại firmware cho HC-05 để nó tương thích với HID, nhưng không thể làm cho nó hoạt động. Vì lý do này, hầu hết các linh kiện không cần thiết.

Mình khuyên bạn nên in vỏ case bằng PETG. Nó sử dụng khớp nối với các ngàm mỏng manh, có thể bị gãy nếu dùng PLA.

Firmware

Về phần firmware, mình buộc phải tự tạo. Hiện tại nó còn thiếu nhiều tính năng, nhưng đang trong quá trình phát triển.

Mình không thể làm KMK hoạt động được vì mình đã sử dụng IO expander mà không có keyboard matrix. Vì mình chưa bao giờ dùng KMK trước đây, nên mình không thể cấu hình nó. Tuy nhiên, nếu bạn có thể làm được, mình rất muốn nghe ý kiến của bạn. Chắc chắn là có thể.

Để biết thêm thông tin, bao gồm danh sách linh kiện, hãy xem kho lưu trữ GitHub của mình.
