Kiểm tra độ hở (Tolerance test)
Kiểm tra giới hạn máy in của bạn với các bộ phận chuyển động hoặc trượt. Mô hình này giúp bạn xác định độ hở tối ưu cho các bộ phận lắp ghép, đảm bảo chúng di chuyển mượt mà nhưng không quá lỏng. Độ hở được ghi rõ trên mô hình, chia cho 100 để có đơn vị mm.
Mô tả
Tìm hiểu về độ hở (tolerance) Đây là một khoảng hở bổ sung được để lại trong quá trình thiết kế để các bộ phận chuyển động có thể di chuyển tự do và mượt mà nhất có thể mà không bị quá lỏng, ví dụ như lỗ, ốc vít, đầu nối… Nó cũng cần được xem xét khi lắp các vật thể vào nhau (phần dương → phần âm).
Ứng dụng Giả sử bạn muốn trượt một khối lập phương 10 mm (phần dương) vào một khối khác, lượng độ hở sẽ được áp dụng cho mỗi bên. Điều này có nghĩa là nếu bạn để 0,25 mm, tổng cộng sẽ là 0,5 mm cho mỗi trục XY. Khối lập phương âm sẽ có kích thước 10,5 mm (theo chiều ngang).

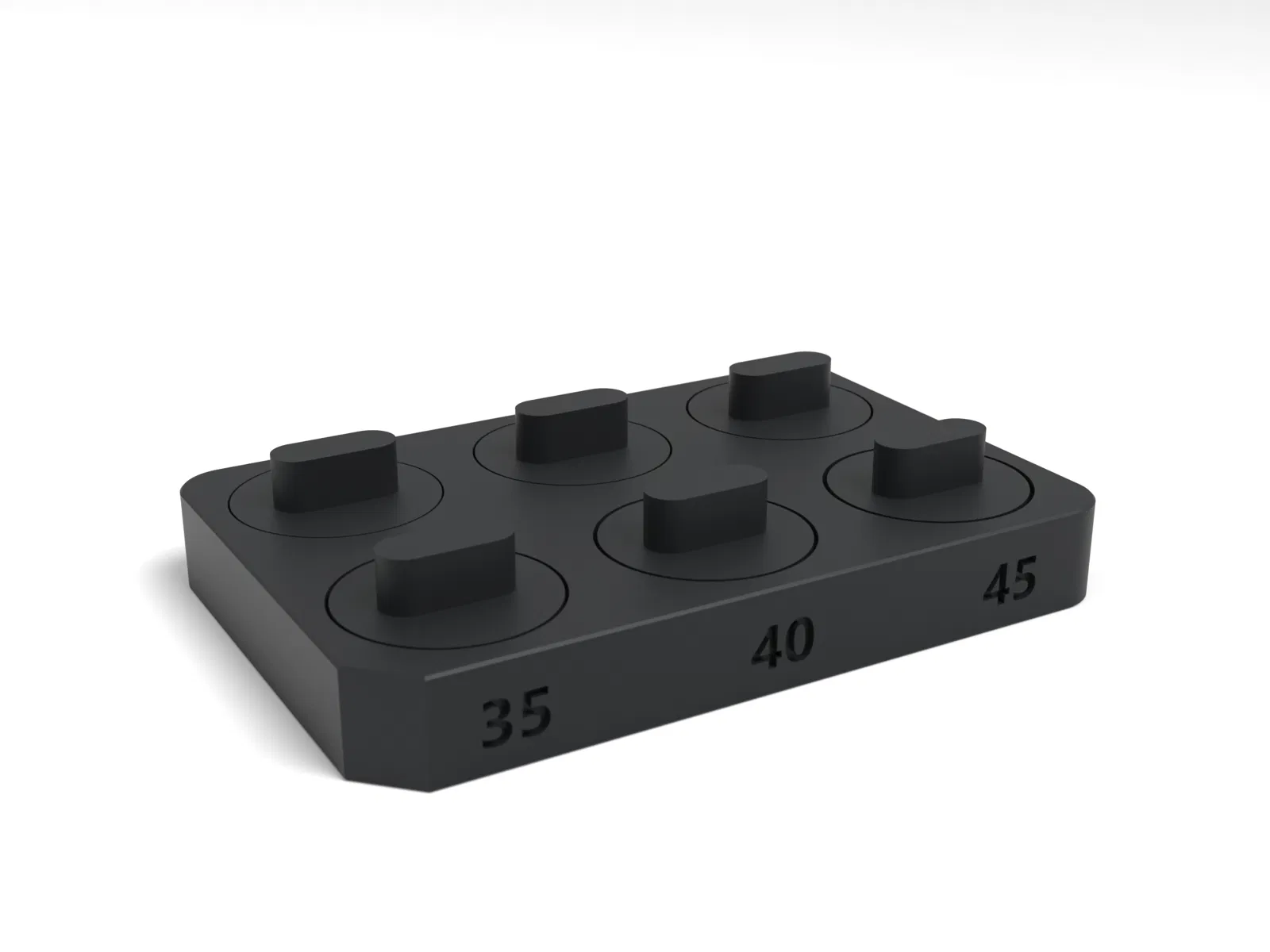

Mô hình Bản in này rất phù hợp để kiểm tra giới hạn của máy in của bạn khi bạn có các bộ phận chuyển động hoặc các mảnh trượt. Lượng độ hở được ghi trên mặt trước và mặt sau. Chia số tương ứng cho 100 để có đơn vị milimet.
Lưu ý Các phần mềm lát cắt (slicer) có tùy chọn bù co rút vật liệu, vì vậy bạn có thể muốn điều chỉnh cài đặt này để tinh chỉnh hồ sơ in của mình thay vì thay đổi steps/mm. Tuy nhiên, theo tôi biết, không có phần mềm lát cắt nào có cài đặt bù co rút X-Y độc lập, chỉ có cài đặt hỗn hợp như “bù co rút ngang” chẳng hạn.
Cài đặt đề xuất cho đầu phun Ø 0,4: Chiều cao lớp: 0,25 mm Tường: 3 (1,2 mm) Ruột: 10-20% Tốc độ: 60 mm/s Thời gian in: +2H
