Giá đỡ cuộn filament 2kg với khóa nhanh và phanh

Tôi đã thiết kế một giá đỡ cuộn dây không phụ thuộc vào chất lượng của các cạnh cuộn.

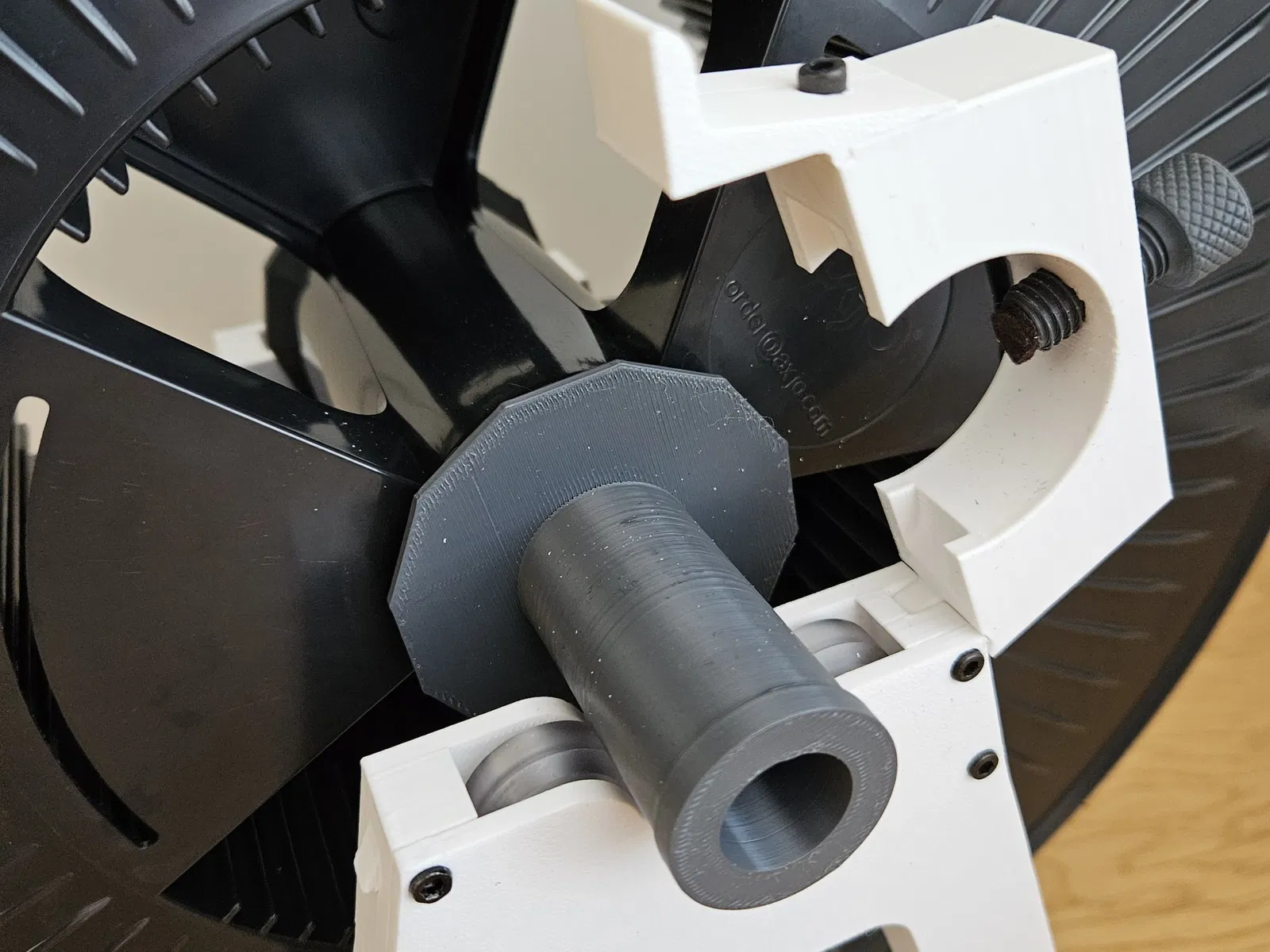

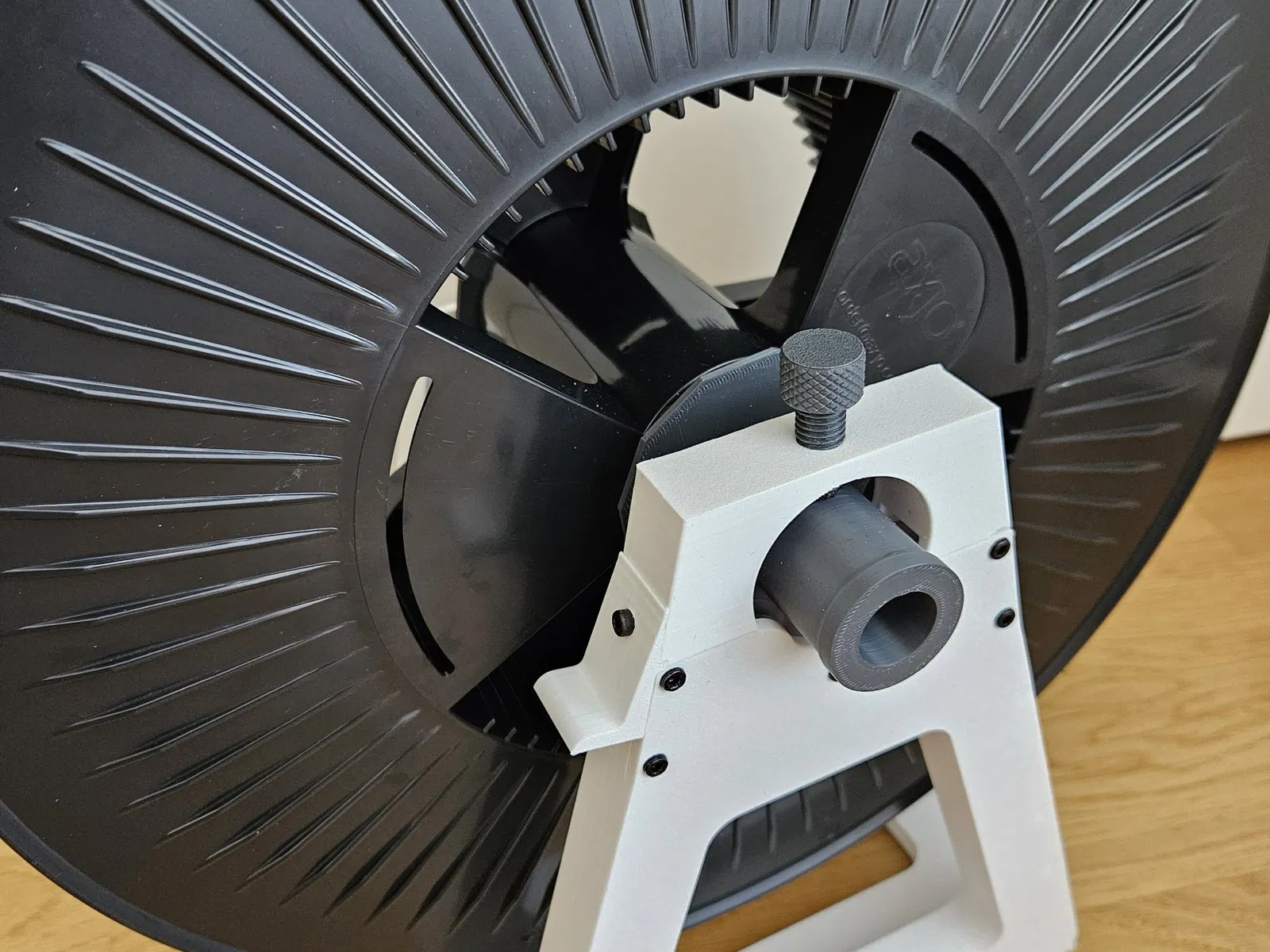

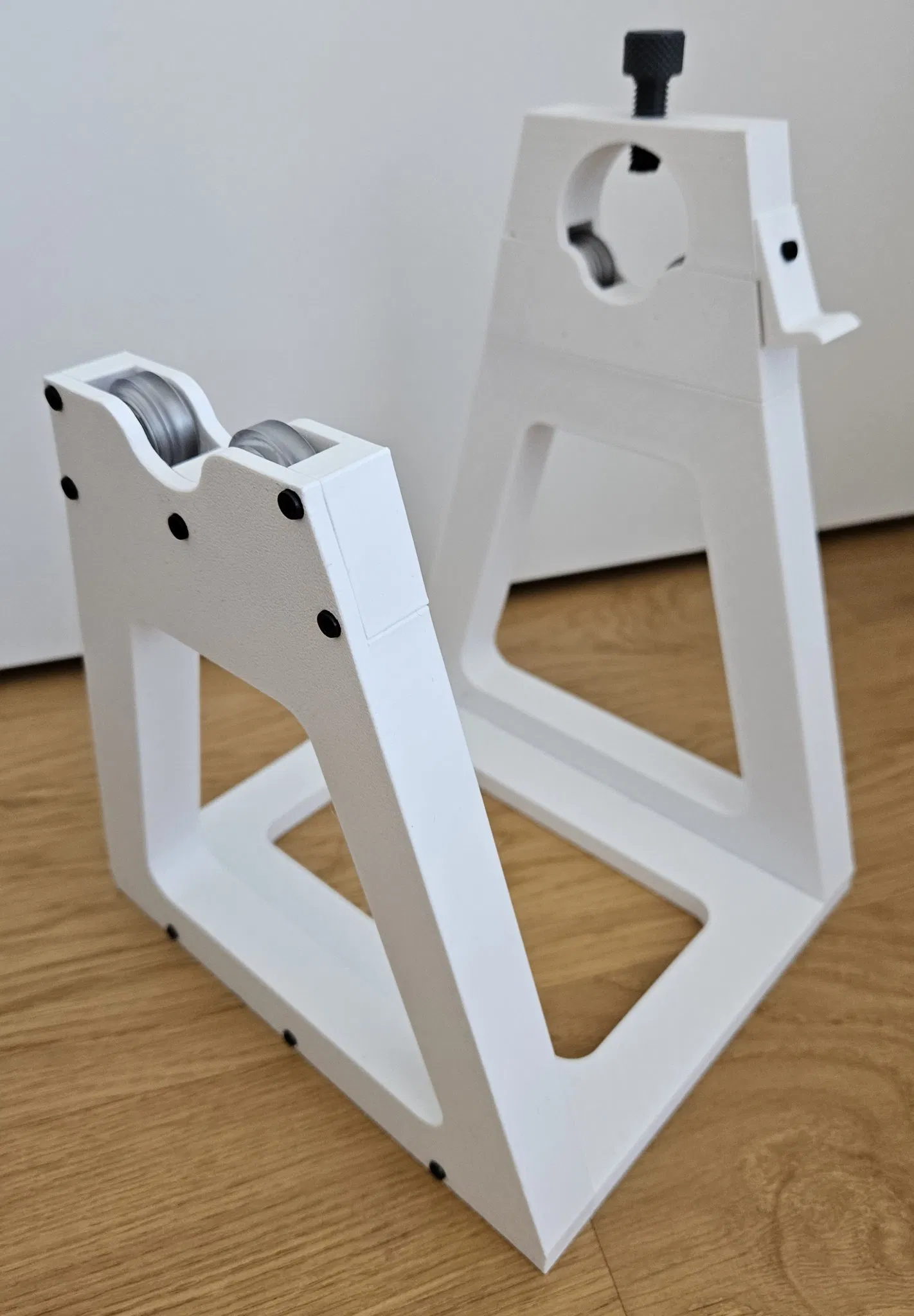

Giá đỡ cuộn cho max: Ø350 mm, w110 mm. (Cuộn 2.5Kg) Giá đỡ cuộn có một phanh trên trục. Khóa nhanh giúp dễ dàng thay đổi cuộn.

Trục có các bộ chuyển đổi định tâm để phù hợp với các đường kính lỗ cuộn khác nhau.

Nó dễ in và không cần hỗ trợ ngoại trừ cho phần trên_bìa_khóa_nhanh.

Tôi đã in bằng PETG, đầu phun 0.4, chiều cao lớp 0.2, 3 viền, 25% độ đặc, và vít phanh với cùng cài đặt ngoại trừ tôi đã điều chỉnh chiều cao lớp xuống 0.12.

Yêu cầu:

17 x chèn ren - M3 x 5,7

16 x vít ốc lục giác M3 6mm 1 x vít ốc lục giác M3 16mm

4 x Bánh xe Máy in 3D Polycarbonate V-slot Giống như thế này: https://www.3djake.com/brozzl/v-slot-guide-wheel-including-bearings

Tôi đã dán một miếng đệm bằng vải tự dính vào đầu của vít phanh, để vít và trục không bị mài mòn quá nhanh. Nhưng nó cũng hoạt động mà không cần.
