Cuộn Dây Đựng Filament Mẫu

Lại thêm một cái "Cuộn Dây" Đựng Filament Mẫu Nữa.

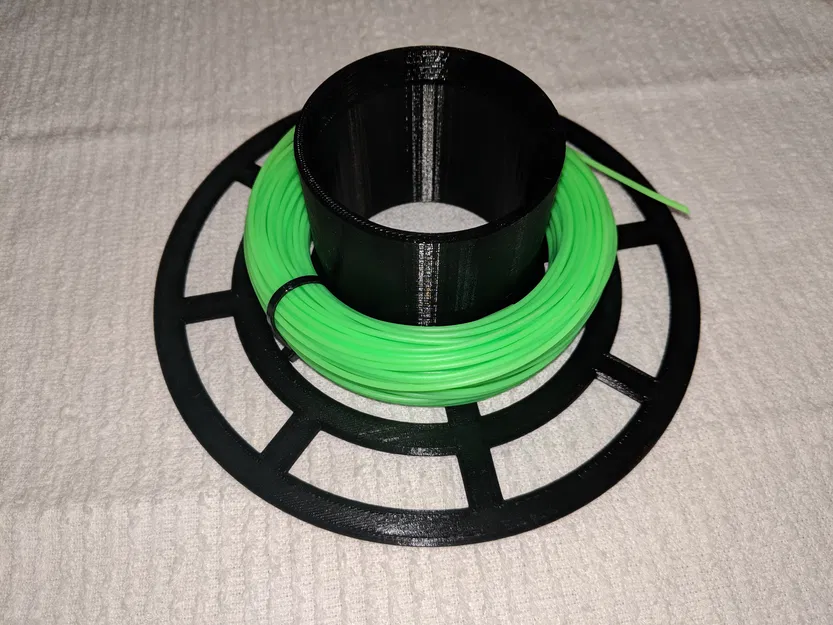

Tui kiếm hoài mà không có cái nào ưng ý, nên tui tự thiết kế cái này luôn. Cái này có đường kính trong là 70 mm, nên mấy cái cuộn dây filament nhỏ bỏ vô dễ dàng. Đường kính ngoài là 180 mm và chiều rộng có 20, 30, 40, hay 60 mm tùy bạn chọn, nên nó vừa với mấy cái đế giữ cuộn dây filament thông thường hoặc tiết kiệm không gian nếu cần, và cái mép ngoài thì cố định rồi nên mấy cái đế giữ kiểu chạy trên mép cũng xài được luôn. Cái đầu "Ốc Vít" thì xài chung được với mọi cái "Đế", nên nếu muốn thì bạn chỉ cần in mỗi cái đế là xài được rồi.

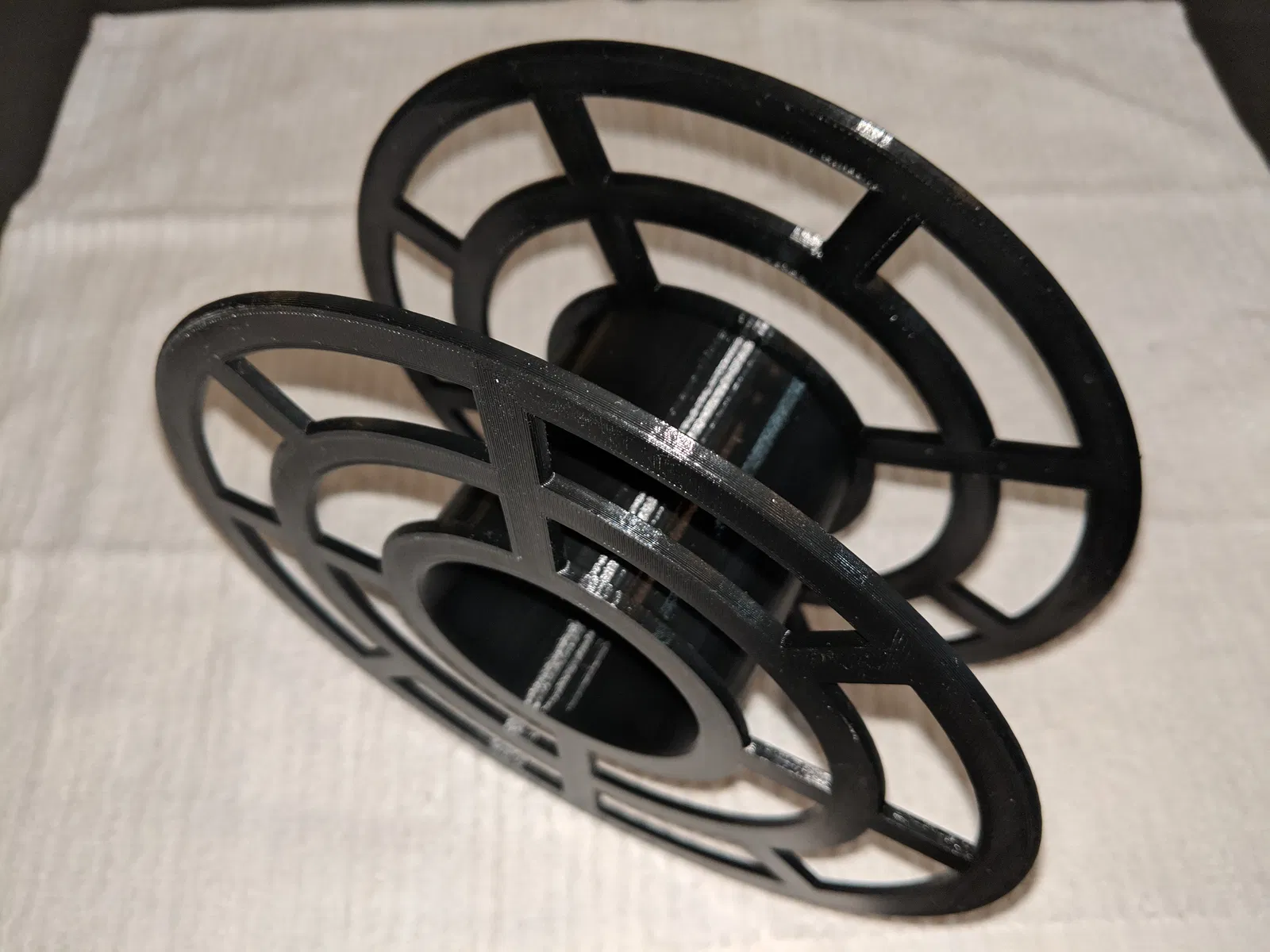

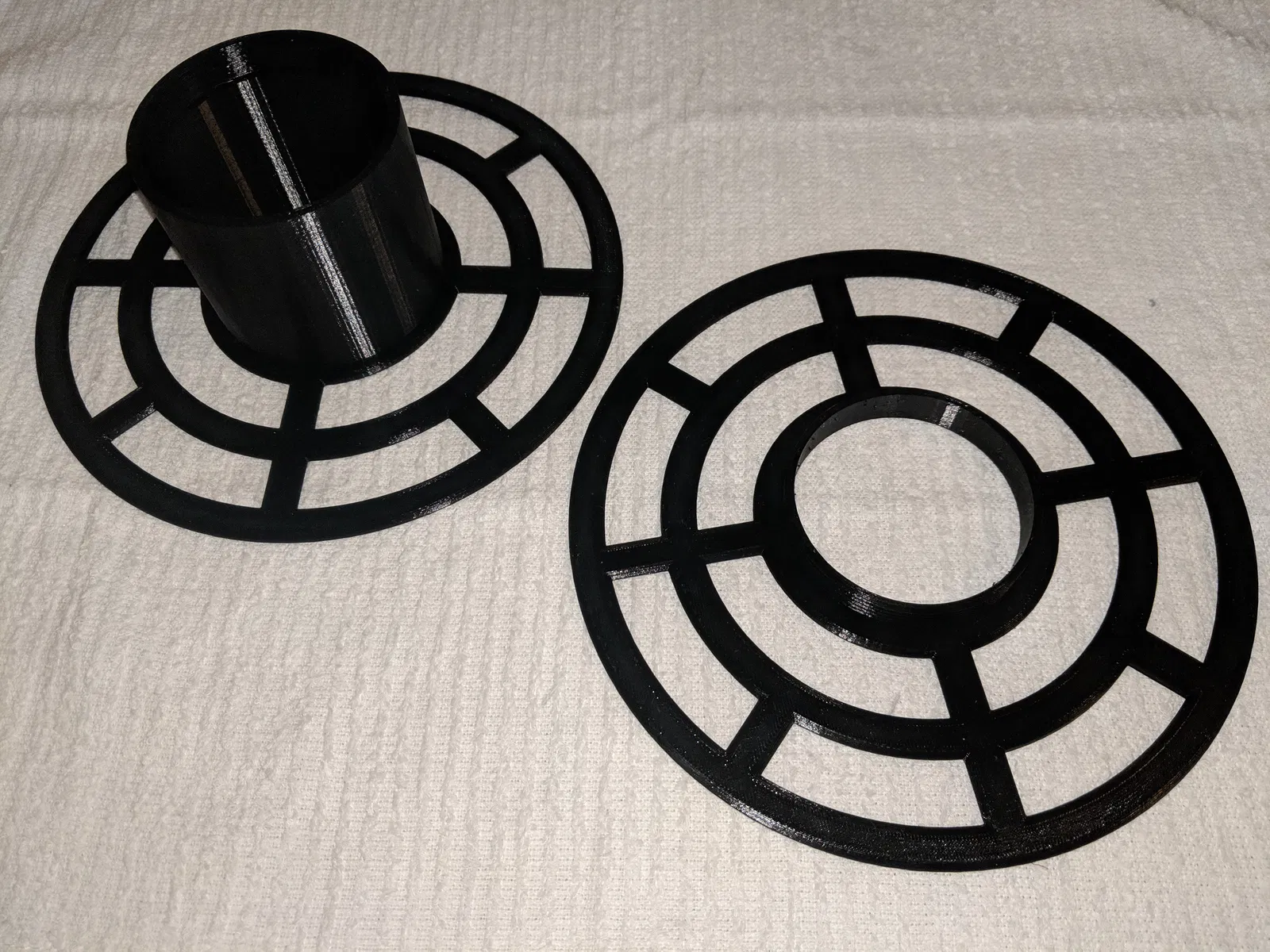

In làm hai phần, cái "Đế" có một cái mặt bích và toàn bộ phần trục ngoài. Cái "Ốc Vít" là cái mặt bích còn lại và nó xoắn vào cái đế. Thiết kế sao cho cái đế có thể giữ hết cuộn dây filament, còn cái ốc thì không cần khoảng hở để gắn vào. Mỗi mặt bích cũng có lỗ giữ cho dây 1.75 mm và 3.00 mm.

Hầu hết các cạnh đều được bo tròn, nên thời gian in hơi lâu một chút, nhưng in ra nhìn đẹp hơn và chạy mượt hơn trên mấy cái đế giữ cuộn dây kiểu chạy trên mép.

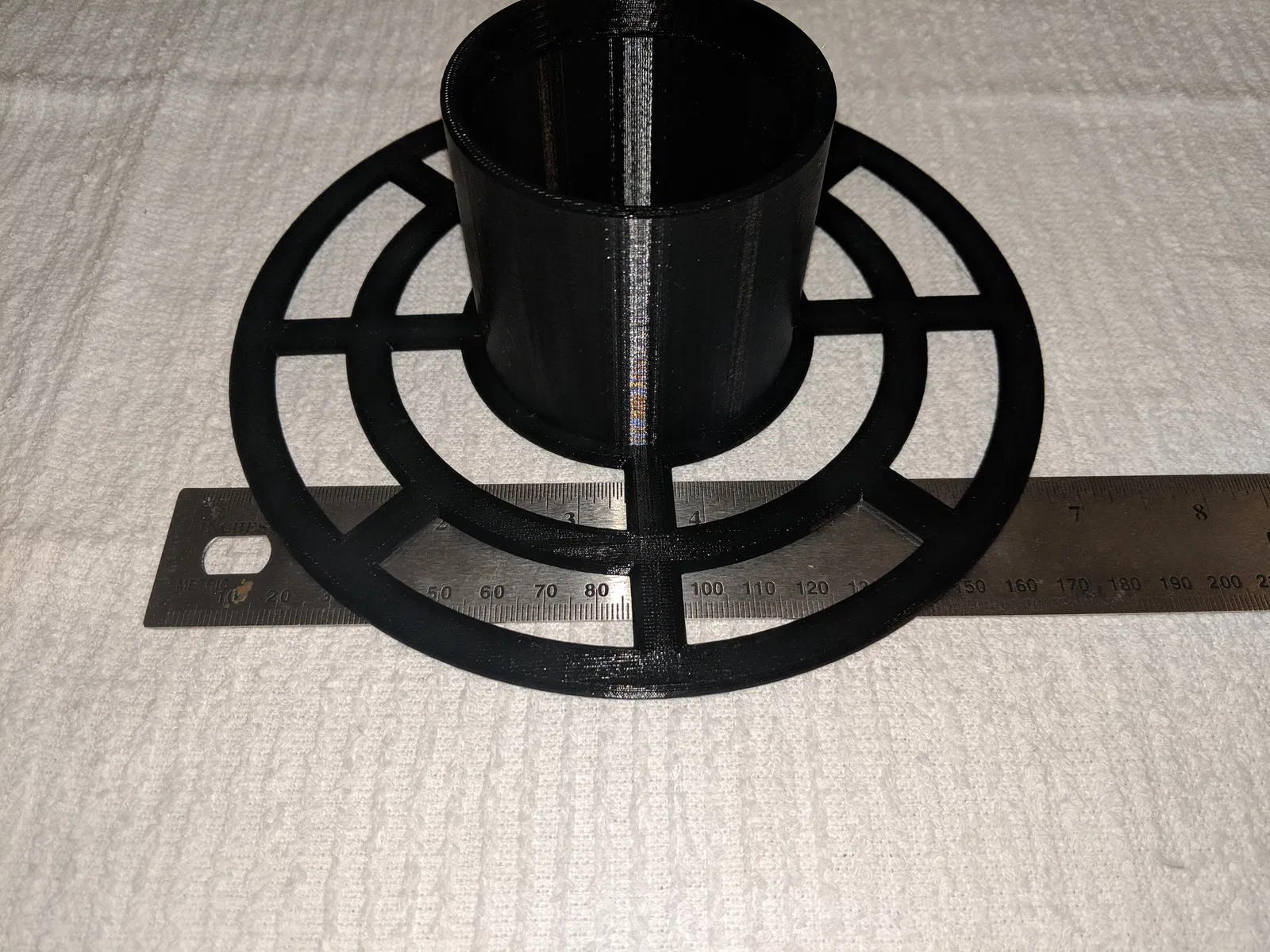

Đường kính Vành Ngoài: 180 mm (≈7⅛″)

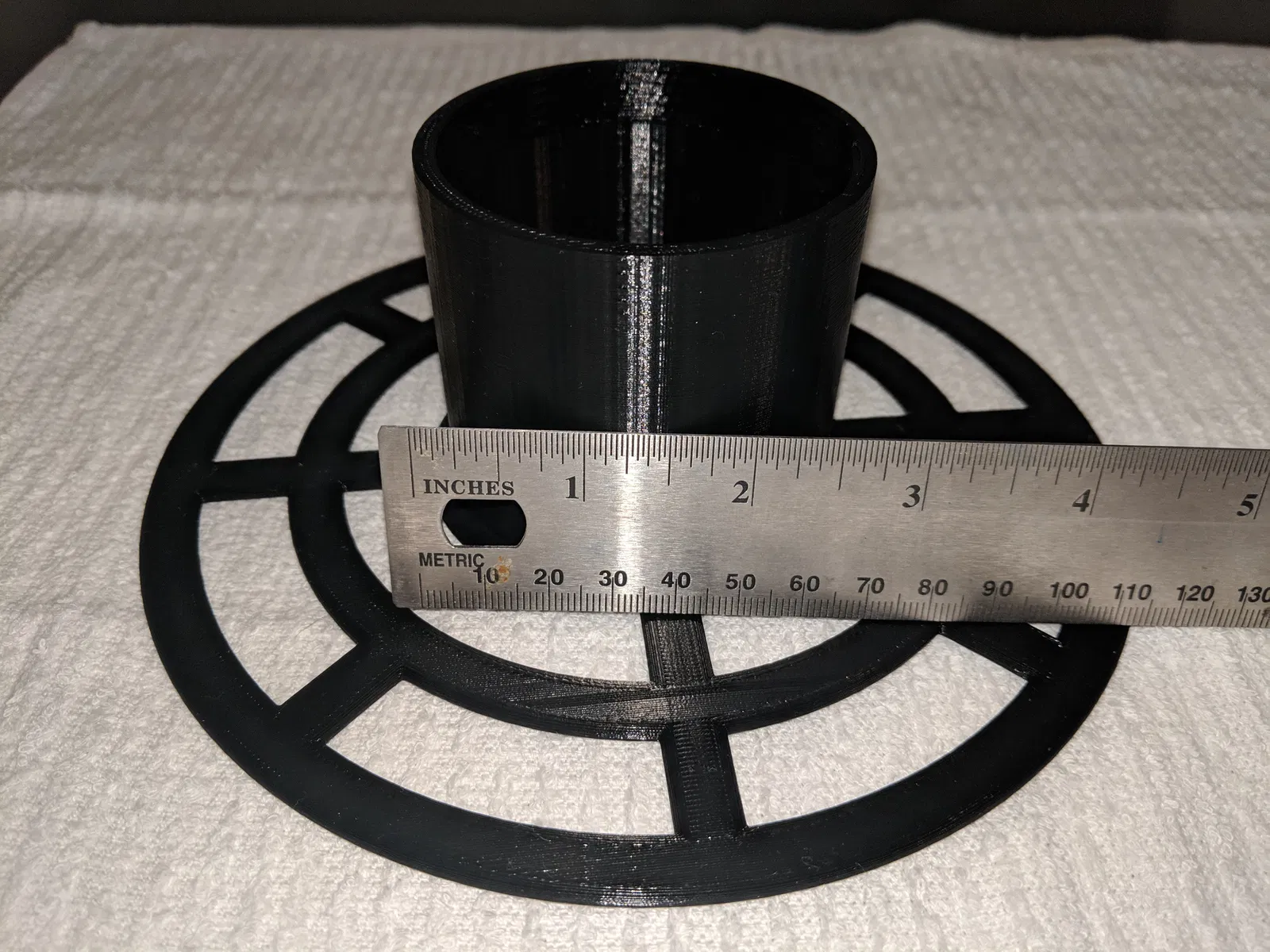

Đường kính Trục Ngoài: 70 mm (≈2¾″)
Đường kính Trục Trong: 60 mm (≈2¼″)
Chiều rộng Trục Trong: 60 mm (≈2¼″)

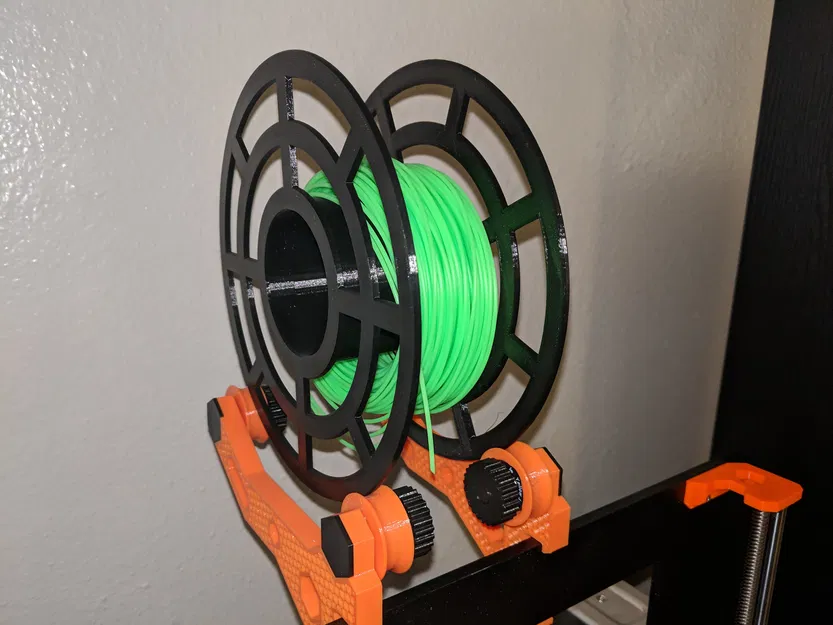

Cái đế giữ cuộn dây trong hình đầu tiên là cái "Giá Đỡ Cuộn Dây Cho Máy Prusa i3 MK2(s) & MK3 - Gắn Khung - Nạp Từ Trên" cực đỉnh của anh MartinMajewski

Hướng dẫn in

Không cần raft, không cần support, không cần brim. Cứ đặt mấy file STL úp mặt bích xuống và in thôi. Sẽ không có phần nào bị overhang hết. ren xoắn thì bước ren là 2 mm, xài kiểu 6g4g gì đó, nên in ra là lắp ráp ngon lành trên mọi máy in. Tôi dùng 10% infill vì cái phần trục trong nó nhỏ, chứ chắc bạn in 0% cũng được.
