Chỗ tì tay FWB cho mẫu 600

Mẫu

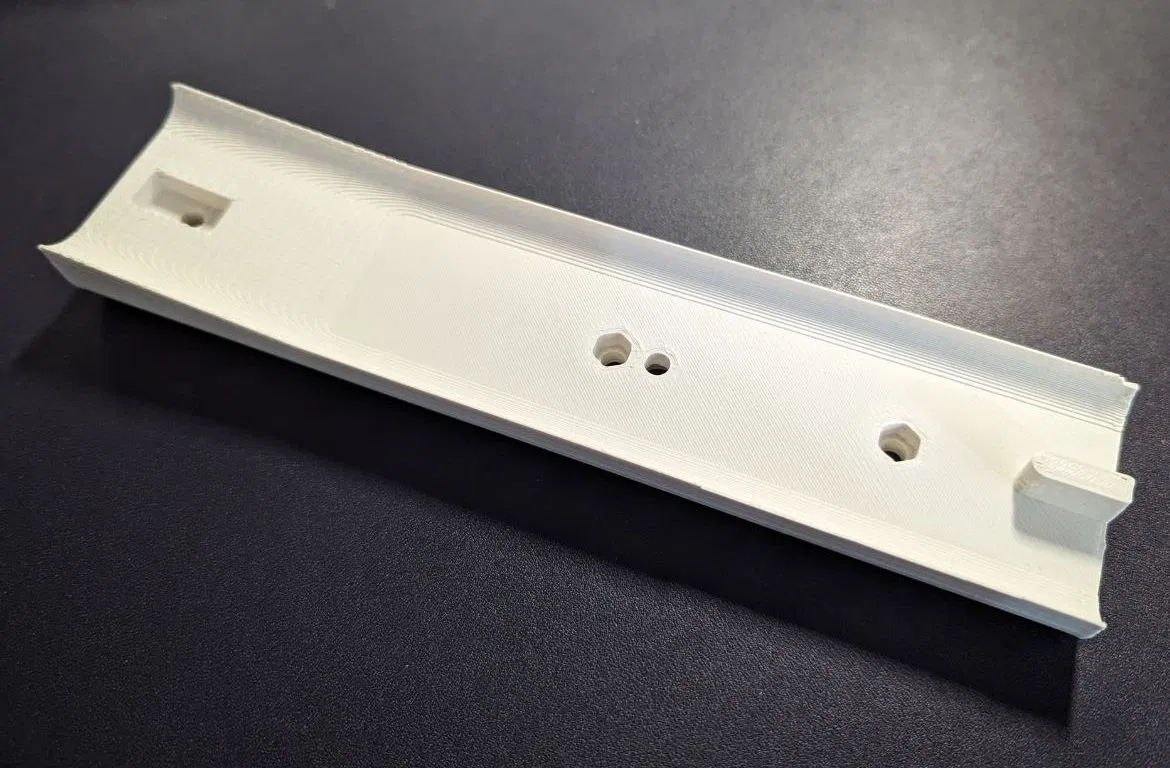

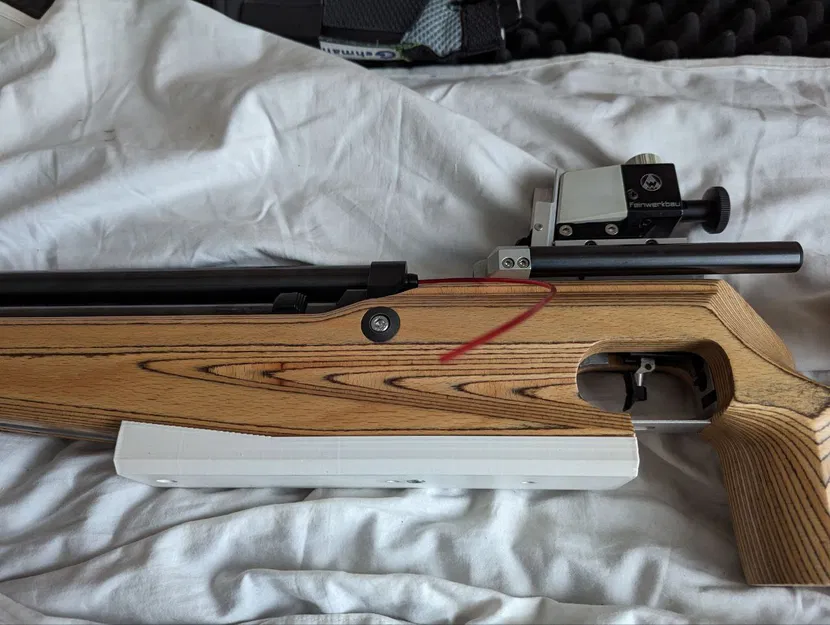

Tôi làm cái chỗ tì tay này để nâng cao con 603 của tôi với báng Universal.

Nó có tham số để tùy chỉnh theo ý bạn, và mọi thứ có thể kết hợp với nhau nhưng nó hoàn toàn theo dạng module để cho bạn nhiều lựa chọn.

Danh sách vật tư (BOM)

Cho bộ setup đế 10 mm:

• 1x đai ốc M5 HU
• 1x vít M5x10 CHC
• 1x vít M5x20 để thay thế vít báng dưới nếu cần

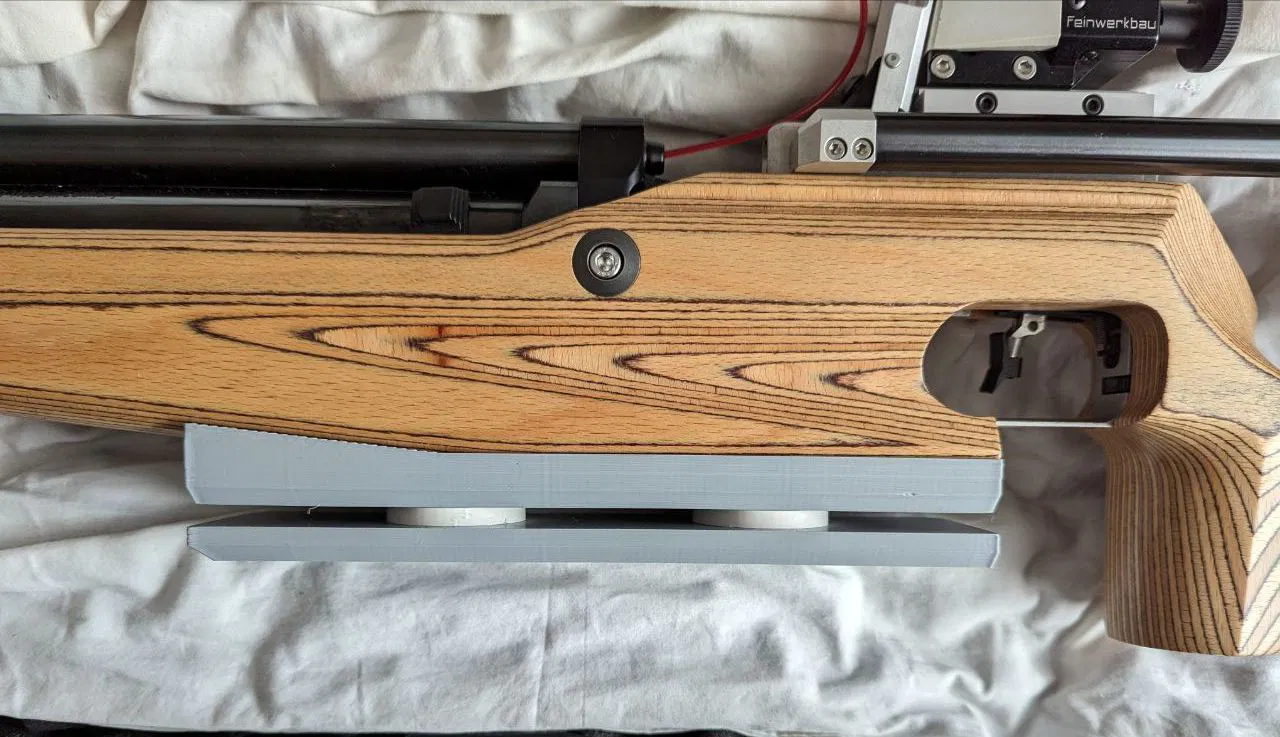

Cho tấm tùy chọn ở độ cao 10 mm:

• 2x đai ốc M5 HU
• 2x vít M5x15 CHC

Cho các miếng đệm tùy chọn 10 mm:

• 2x vít M5x35 CHC

Đối với các miếng đệm tùy chọn, bạn cần tính toán độ dài vít tương ứng với nhu cầu của mình.

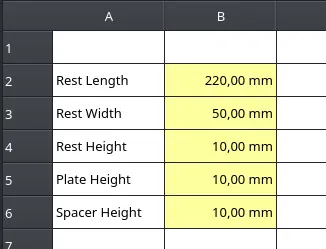

Đối với những thứ khác, vít sẽ giống nhau ngay cả khi bạn thay đổi độ cao trong tệp “Params”.

Cảnh báo

Tôi chưa thử nghiệm nó trên các loại báng khác ngoài con 603 Universal của tôi, vì vậy hãy cẩn thận khi thử với các mẫu khác vì tôi không hoàn toàn chắc chắn về thông số kỹ thuật.

Ngoài ra, các quy định có thể cấm sử dụng bộ nâng và/hoặc giới hạn chiều cao phần tì tay trong hạng mục thi đấu của bạn, vì vậy hãy kiểm tra quy tắc nhé :).

Lưu ý

Vít điểm cò không thể tiếp cận được sau khi đã lắp phần tì tay vào (tôi có thể thêm một lỗ truy cập cho nó nhưng vì nó được cài đặt từ nhà máy nên không nên sử dụng hoặc ít nhất là không thường xuyên).

Cập nhật

23/01/2023: Tôi đã thay đổi một chút thiết kế sau khi thử nghiệm tại trường bắn với tấm dài hơn và khoảng cách vít, vì vậy nếu bạn chỉ sử dụng phần tì tay thì không có gì thay đổi đối với bạn.
