Trực Quan Hóa Bộ Đùn Gây Ấn Tượng - Nghệ Thuật Động Học - Ảo Ảnh Quang Học - Mandala

Cập nhật: Giờ có phiên bản có thể gắn trên trục X của Prusa Mini :)

Chào mọi người!!

Tui là thợ kim hoàn và tui xài chiếc Prusa MK3s yêu quý để chế tạo mấy món đồ độc đáo cho nghề của mình.

Thử thách "visualizer" đã khuyến khích tui tạo ra một cái gì đó mới, nhưng với sự chú tâm vào chi tiết như làm trang sức và sử dụng một vài thiết kế tui thích.

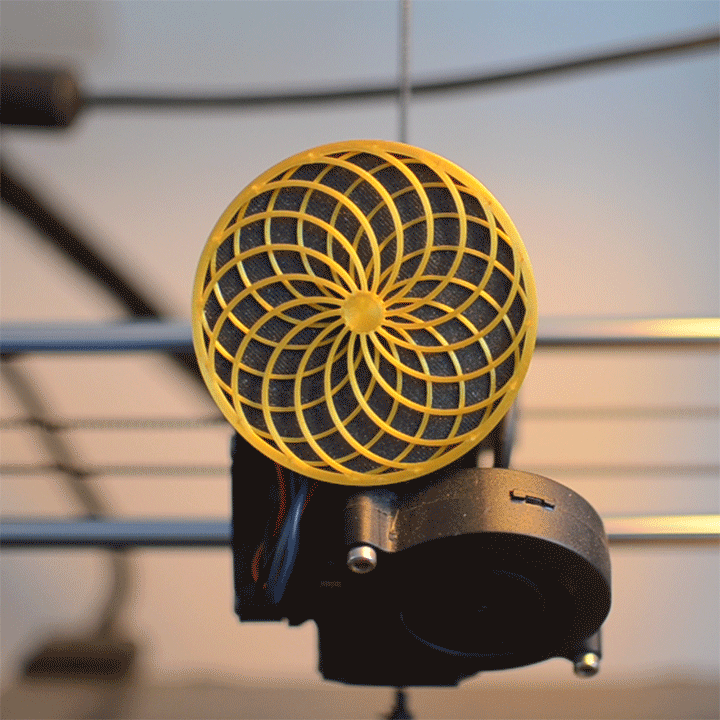

Kết quả là một cái mandala xoay trên đế cố định, tạo cảm giác thiết kế cứ lớn dần mãi.

Nó gồm 3 phần:

• Phần đế gắn vào extruder.
• Phần kẹp gắn vào đế và cho phép bạn gắn nó lên extruder.
• Phần trên cùng là phần di chuyển.

Bạn sẽ cần một nam châm 8x3 mm hoặc xếp chồng 3 cục 8x1mm lên nhau.

Dán nó vào cái ngạnh của phần di chuyển phía trên.

Hoặc bạn có thể dùng phiên bản cho phần trên có nam châm 6x2mm in liền, được nhúng vào ngạnh của phần trên. Như vậy không cần keo nhưng cần nam châm khác.

Thiết kế có 3 phần, gồm đế, kẹp và phần di chuyển phía trên.

Trước khi gắn kẹp vào đế, hãy thử gắn lên extruder của bạn để xem độ khít có vừa hay quá chặt. Cái kẹp rộng 41.8 mm thì gắn vừa khít extruder mk3s của tui, nhưng vì lý do nào đó mà một số người dùng có vẻ cần cái rộng hơn một chút.

Tui đã thêm một vài kích cỡ khác cho kẹp trong các file in; file .stl và file .3mf.

Tui đoán là một trong những kích cỡ đó, cỡ 42mm, cũng nên gắn vừa khít trên motor X của Prusa Mini. Nhưng tui không có Mini nên không thử được.

Bạn sẽ cần ấn mạnh kẹp vào các khe của đế để gắn nó, rồi chỉ cần kẹp đế vào extruder và đặt phần trên vào. Nó rất khít nên không cần keo.

Các file 3mf và gcode đã được cắt lớp sẵn với tạm dừng đổi màu để có bản in hai màu.

Tui đã dùng Pusament Galaxy Black PLA và Noulei Gold Silk PLA.

Có ba thiết kế khác nhau cho bạn lựa chọn :)

Hy vọng bạn thích chúng!!

Clément

HƯỚNG DẪN IN ẤN

Nếu bạn không muốn dùng file gcode đã cắt lớp sẵn, tui khuyên bạn nên cắt lại file bằng các file 3MF đi kèm, để bạn có thể tận dụng cách in mà tui đã thiết kế.

Đây không phải là bản in khó, nhưng tui đã thêm một vài thay đổi độ cao lớp cho các mục đích khác nhau.

Nếu bạn chọn cắt file từ stl, đây là một vài gợi ý:

• Thêm lệnh đổi màu ở lớp 4.1 cho phần đế.
• Độ cao lớp 0.3 cho đế, kẹp và phần trên nhưng:
• Độ cao lớp 0.2 từ 3.8 đến 4.6 cho đế
• Độ cao lớp 0.2 từ 6.8 đến 7 cho kẹp
• Độ cao lớp 0.1 từ 5.3 đến 5.6 cho phần trên

Đối với phần trên:

• Không nên có gap fill và lớp trên cùng ở lớp 0.8 đến 1.1
• Infill dạng đồng tâm ở lớp đầu tiên trông sẽ đẹp hơn.
• Không bù trừ elephant foot (nếu bạn thường không bị).

CẨN THẬN với elephant foot cho PHẦN ĐẾ và PHẦN KẸP, các chi tiết được thiết kế chính xác để khớp với nhau hoàn hảo nhưng nếu có elephant foot thì sẽ rất khó để lắp các chi tiết lại với nhau.

Khi cắt trong PrusaSlicer, bạn có thể đặt bù trừ elephant foot, nó nên ít nhất là 0.1, và có thể nhiều hơn nếu bản in của bạn thường bị elephant foot.

Đây là thiết kế TORUS 32

Đây là thiết kế TORUS 16

Đây là thiết kế LOTUS
